设置Mip 贴图

上一篇我们整理了像素格式和数据类型的内容,今天我们来看看 关于 OpenGL 的隧道案例中,坐标的计算过程:

设置mip贴图基层

glTexParameteri (GL TEXTURE 2D, GL TEXTURE BASE LEVEL, O) ;

设置mip贴图最大层

glTexParameteri (GL TEXTURE 2D, GL TEXTURE BASE LEVEL, O) ;

经过Mip贴图的纹理过滤

常量描述
GL_NEAREST在Mip基层上执行最邻近过滤
GL_LINEAR在Mip基层执行线性过滤
GL_NEAREST_MIPMAP_NEAREST在最邻近Mip层,并执行最邻近过滤
GL_NEAREST_MIPMAP_LINEAR在Mip层之间执行线性插补,并执行最邻近过滤
GL_LINEAR_MIPMAP_NEAREST选择最邻近Mip层.并执行线性过滤
GL_LINEAR_MIPMAP_LINEAR在Mip层之问执行线性插补,并执行线性过滤,又称三线性Mip贴图

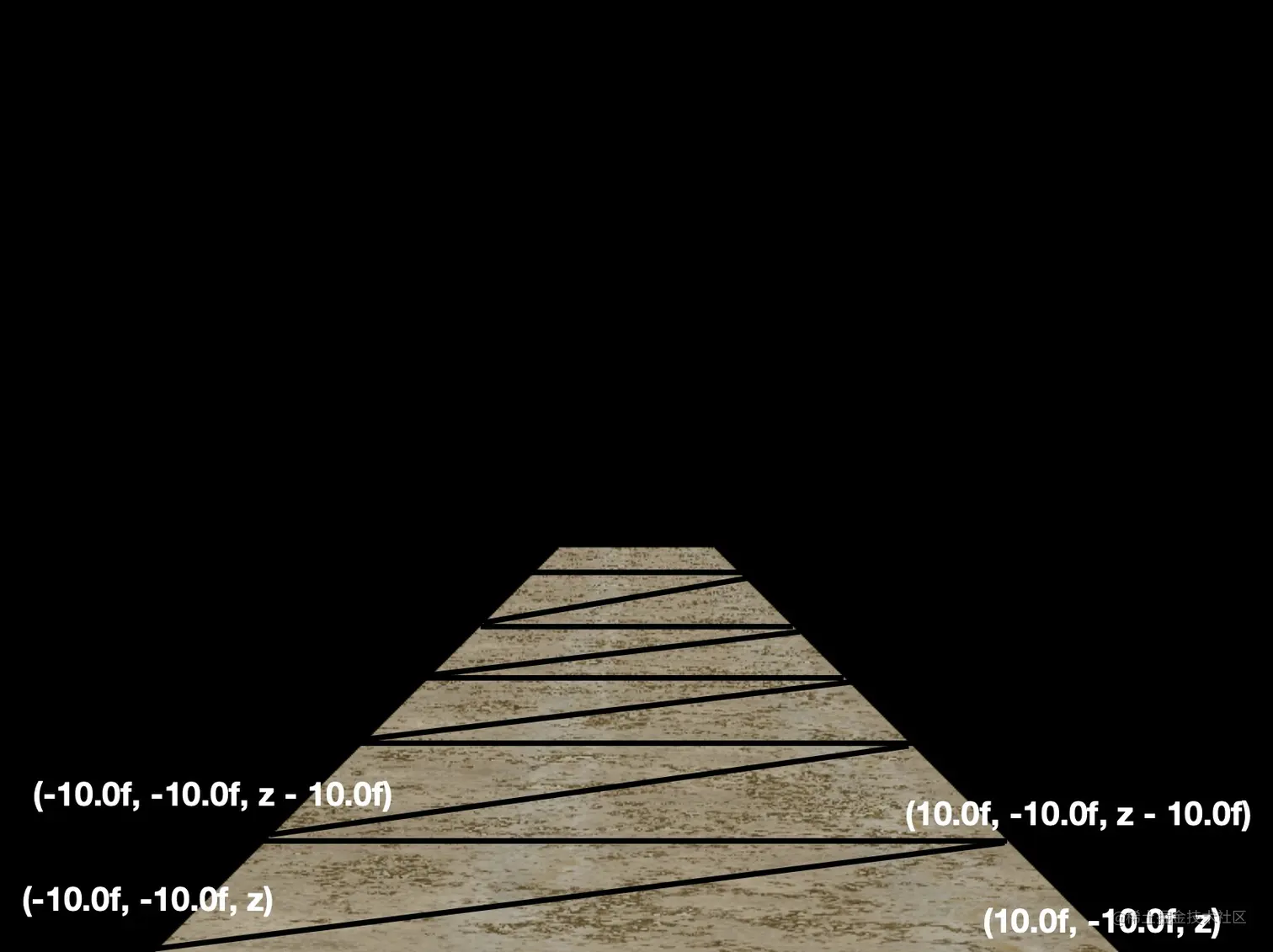

floorBatch几何坐标计算

计算坐标使用三角形拼接,计算地板面的几何坐标

floorBatch.Begin(GL_TRIANGLE_STRIP, 28, 1);
//z表示深度,隧道的深度
for(z = 60.0f; z ›= 0.0f;: z -=10.0f) {
    floorBatch.MultiTexCoordzf(0, 0.0f, 0.0f);
    floorBatch.Vertex3f(-10.0f, -10.0f, z):
    floorBatch.MultiTexCoord2f(0, 1.0f, 0.0f) ;
    floorBatch.Vertex3f(10.0f, -10.0f, '2);
    floorBatch.MultiTexCoord2f(0, 0.0f, 1.0f) ;
    floorBatch.Vertex3f(-10.0f, -10.0f, z - 10.0f) ;
    floorBatch.MultiTexCoord2f(0, 1.0f, 1.0f);
    floorBatch.Vertex3f(10.0f, -10.0f, 2 - 10.0f):
    floorBatch. End() ;
}

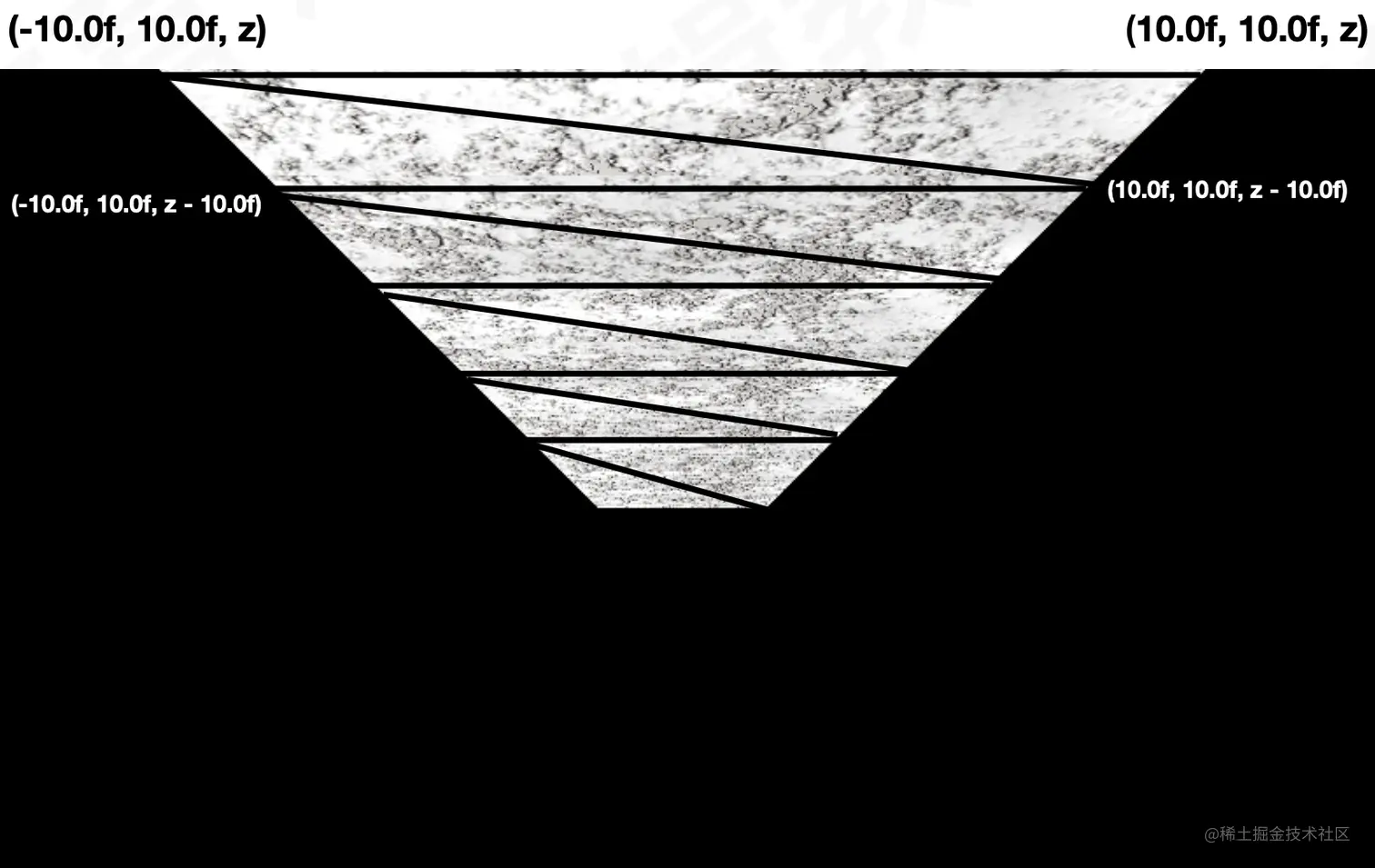

ceilingBatch几何坐标计算

和上面的坐标计算 相对的 天花板的 几何坐标计算

ceilingBatch.Begin(GL_TRIANGLE_STRIP, 28, 1);
for(z = 60.0f; z >= 0.0f; z-=10.0f) {
    ceilingBatch.MultiTexcoord2f(0, 0.0f, 1.0f) ;
    ceilingBatch.Vertex3f(-10.0f, 10.0f, z - 10.0f) :
    cellingsatch.velterstrao.07/'9o.bi%:7:90.or);
    ceilingBatch.MultiTexCoord2f(0, 0.0f, 0.0f) ;
    ceilingBatch. Vertex3f(-10.0f, 10.0f, z);
    ceilingBatch.MultiTexCoord2f(0, 1.0f, 0.0f) ;
    ceilingBatch.Vertex3f(10.0f, 10.0f, z):
    ceilingBatch. End() ;
}

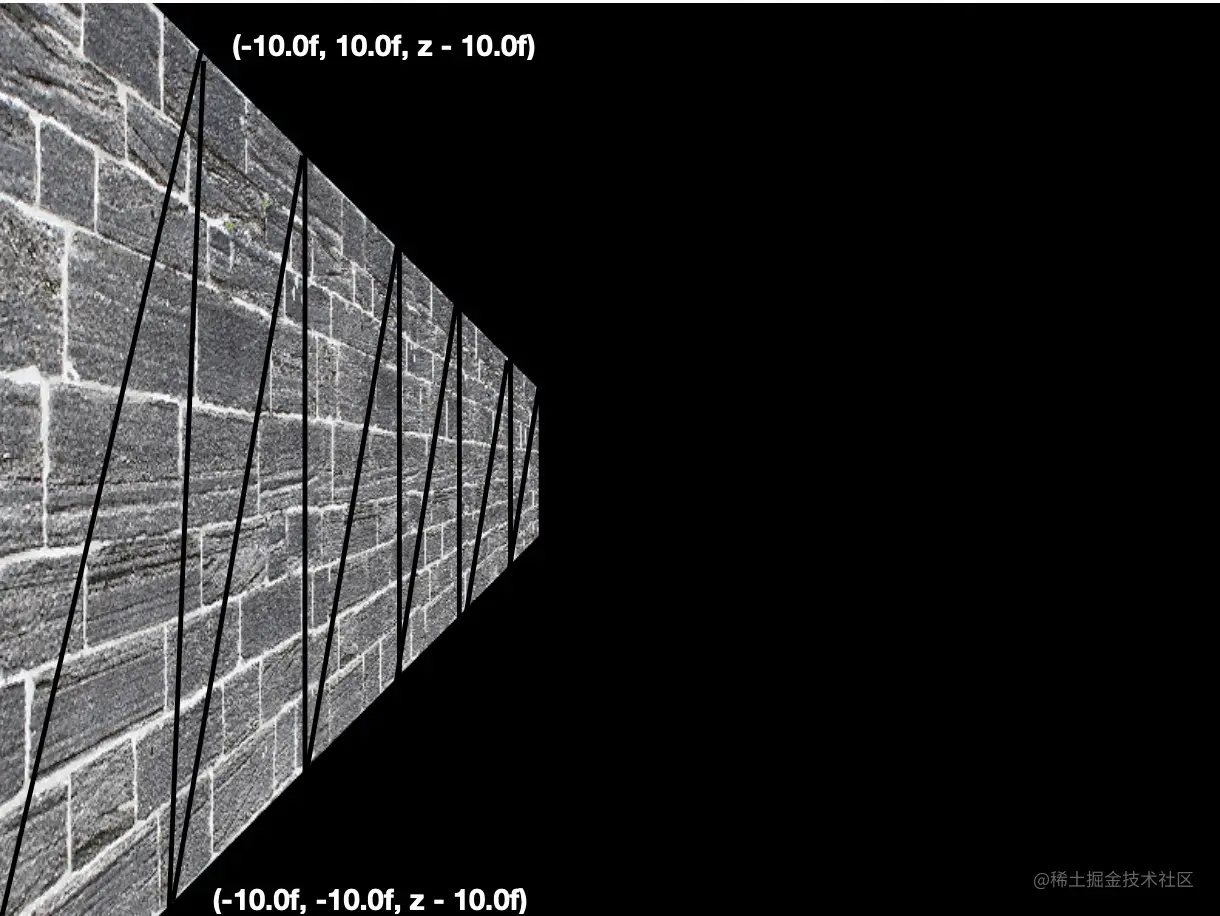

leftWallBatch几何坐标计算

左侧墙面的 坐标计算内容:

leftWallBatch.Begin(GL_TRIANGLE_STRIP, 28, 1);
for (z = 60.0f; z >= 0.0f; z-=10.0f) {
    leftWallBatch.MultiTexCoord2f(0, 0.of, 0.0f) ;
    leftWallBatch.Vertex3f(-10.0f, -10.0f, z);
    leftWallBatch.MultiTexCoord2f(0, 0.0f,1.0f):
    leftwallBatch.Vertex3f(-10.0f, 10.0f, 'z):
    leftwallBatch.Muttitexcoord27(8,2.0f,0.0f)0.of);
    leftWallBatch.Vertex3f(-10.0f, -10.0f, z-
    leftWallBatch.MultiTexCoord2f(0, 1.0f, 1.0f) ;
    leftWallBatch.Vertex3f(-10.0f, 10.0f, z - 10.0f) ;
    leftwallBatch.End0):
}

(-10.0f, 10.0f, z) image.png (-10.0f, -10.0f, z)

rightWallBatch几何坐标计算

和左侧墙面的计算内容基本上一样,只是这个墙在右侧:

rightWallBatch.Begin(GL_TRIANGLE_STRIP, 28, 1) ;
tor(Z = 60.0+; z >= 0.0f: z -=10.0f) {
    rightwallBatch.MultiTexCoord2f(0, 0.0f, 0.0f) ;
    rightWallBatch.Vertex3f(10.0f,'-10.0f, 2);
    rightwalisatch.verteksi90.077/8o.oi*fa,;.on):
    rightwallBatch.MultiTexCoord2f(0, 1.0f, 0.0f) ;
    rightwallBatch.Vertex3f (10.0f, -10.0f, z - 10.0f) ;
    rightwallBatch.MultiTexCoord2f(0, 1.0f, 1.0f) ;
    rightwallBatch.Vertex3f (10.0f, 10.0f, z - 10.0f) ;
    rightwallBatch. End() ;
}

                                                                        q(10.0f, 10.0f, z)


                                                                         q(10.0f, -10.0f, z)

最后, 我们通过将以上四面墙绘制到屏幕上,然后控制前景后退(深度值), 即 可以实现隧道中的前进后退的效果。
