上两篇我们真理了 矩阵 和 矩阵的变化， 今天我们来看一下 OpenGL 中的 模型变化的内容：

模型变化

模型变换：用于操纵模型与其中某特定变换．这些变换将对象移动到需要的位置 。通过旋 转，缩放，平移。

• 平移：图中对象沿着给定的轴进行移动

void m3dTranslationMatrix44(M3DMatrix44f m, floata x, float y, float z);

• 旋转变换：图中对象围绕一条坐标轴进行旋转

m3dRotationMatrix44(m3dDegToRad(45.0), floata x, float y, float z);

• 缩放：图中对象的大小进行了指定数量的放大或者缩小

void m3dScaleMatrix44(M3DMatrix44f m, floata xScale, float yScale, float zScale);

综合变换

void m3dMatrixMultiply44(M3DMatrix44f product, const M3DMatrix44f a, const M3DMatrix44f b);

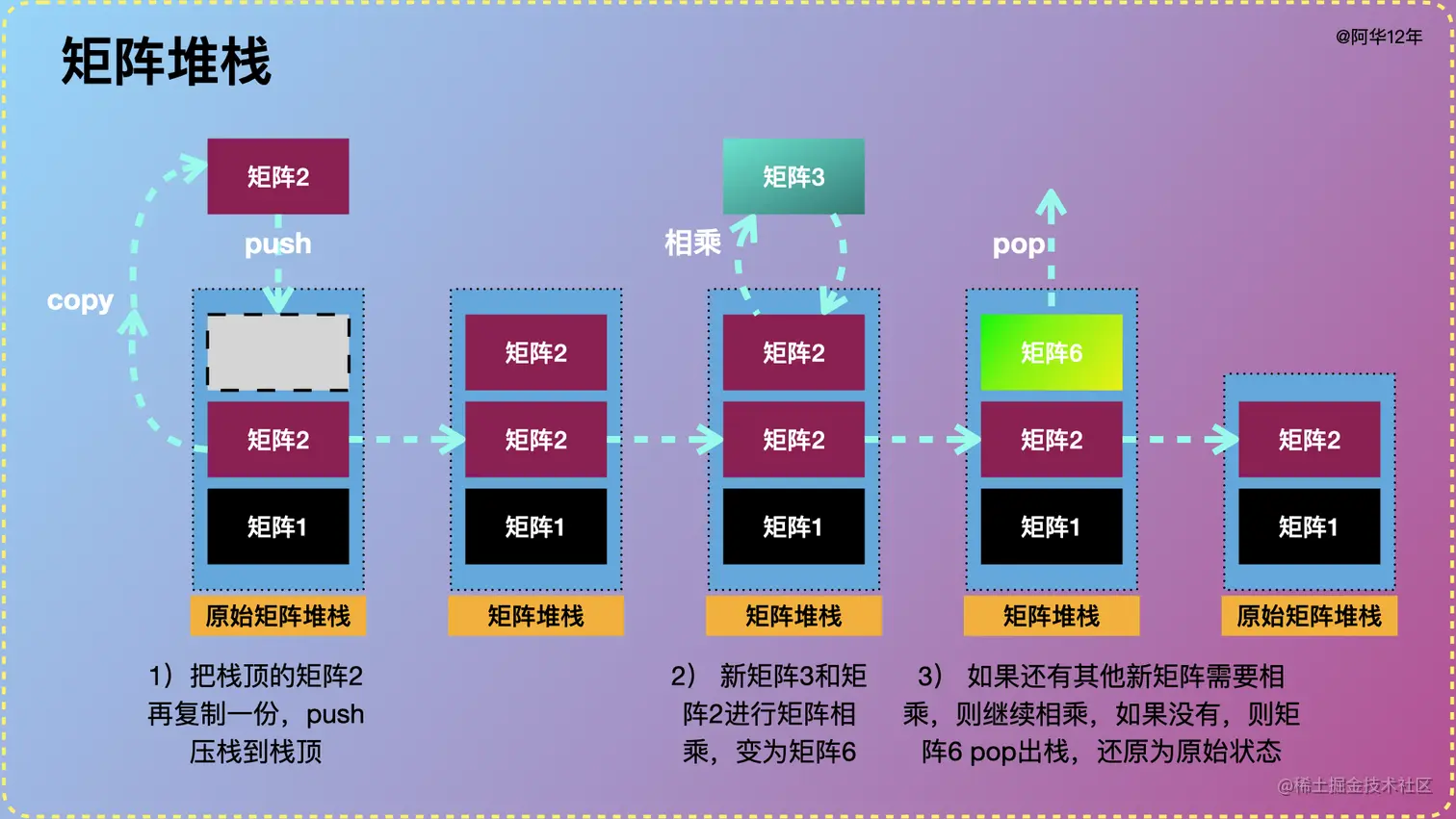

矩阵堆栈使用

//类型
GLMatrixStack: :GLMatrixStack(int iStackDepth = 64) ;
//在堆栈顶部载入一个单元矩阵
void GLMatrixStack: : LoadIdentity(void);

//在堆栈顶页部载入任何矩阵
//参数：4*4矩阵
void GLMatrixstack:: LoadMatrix (const M3DMatrix44f m);

//矩阵乘以矩阵堆栈顶部矩阵，相乘结果存储到堆栈的顶部
void GLMatrixStack: :MultMatrix(const M3DMatrix44f) :

//获取矩阵堆栈顶部的值 GetMatrix 函数
//为了适应GLShaderMananger的使用，或者获取顶部矩阵的副本

cost M3DMatrix44f & GLMatrixStack::GetMatrix(void);
void GLMatrixStack: : GetMatrix(M3DMatrix44f mMatrix);

//将当前矩阵压入堆栈(栈顶矩阵copy一份到栈顶）
void GLMatrixstack:: PushMatrix (void);

//将M3DMatrix44f 矩阵对象压入当前矩阵堆栈
void pushMatrix(const M3DMatrix44f mMatrix);

//将GLFame 对象压入矩阵对象
void PushMatrix(GLFame &frame) ;

//出栈（出栈指的是移除顶部的矩阵对象）
void GLMatrixStack: : PopMatrix(void);

仿射变换

Rotate 函数angle参数是传递的度数，而不是弧度

void MatrixStack: :Rotate (GLfloat angle, GLfloat x, GLfloat y, GLfloat z);
void MatrixStack: : Translate (GLfloat x, GLfloat y, GLfloat z);
void MatrixStack: :Scale (GLfloat x, GLfloat y,GLfloat z);

使用照相机(摄像机）和 角色帧 进行移动

class GLFrame
{
    protected:
    M3DVector3f vorigin; // Where am I?
    M3DVector3f vForward: // Where am I going?
    M3DVector3f vUp; // which way is up?
}

GLFrame

//将堆栈的顶部压入任何矩阵
void GLMatrixStack: :LoadMatrix(GLFrame &frame) ;
//矩阵乘以矩阵堆栈顶部的矩阵。相乘结果存储在堆栈的顶部
void GLMatrixStack: : MultMatrix(GLFrame &frame) ;
//将当前的矩阵压栈
void GLMatrixStack: :PushMatrix(GLFrame &frame) ;

照相机管理

//GLFrame西数，这个函数用来检索条件适合的观察者矩阵
void GetCameraMatrix(M3DMatrix44f m, bool bRotationOnly = flase);
