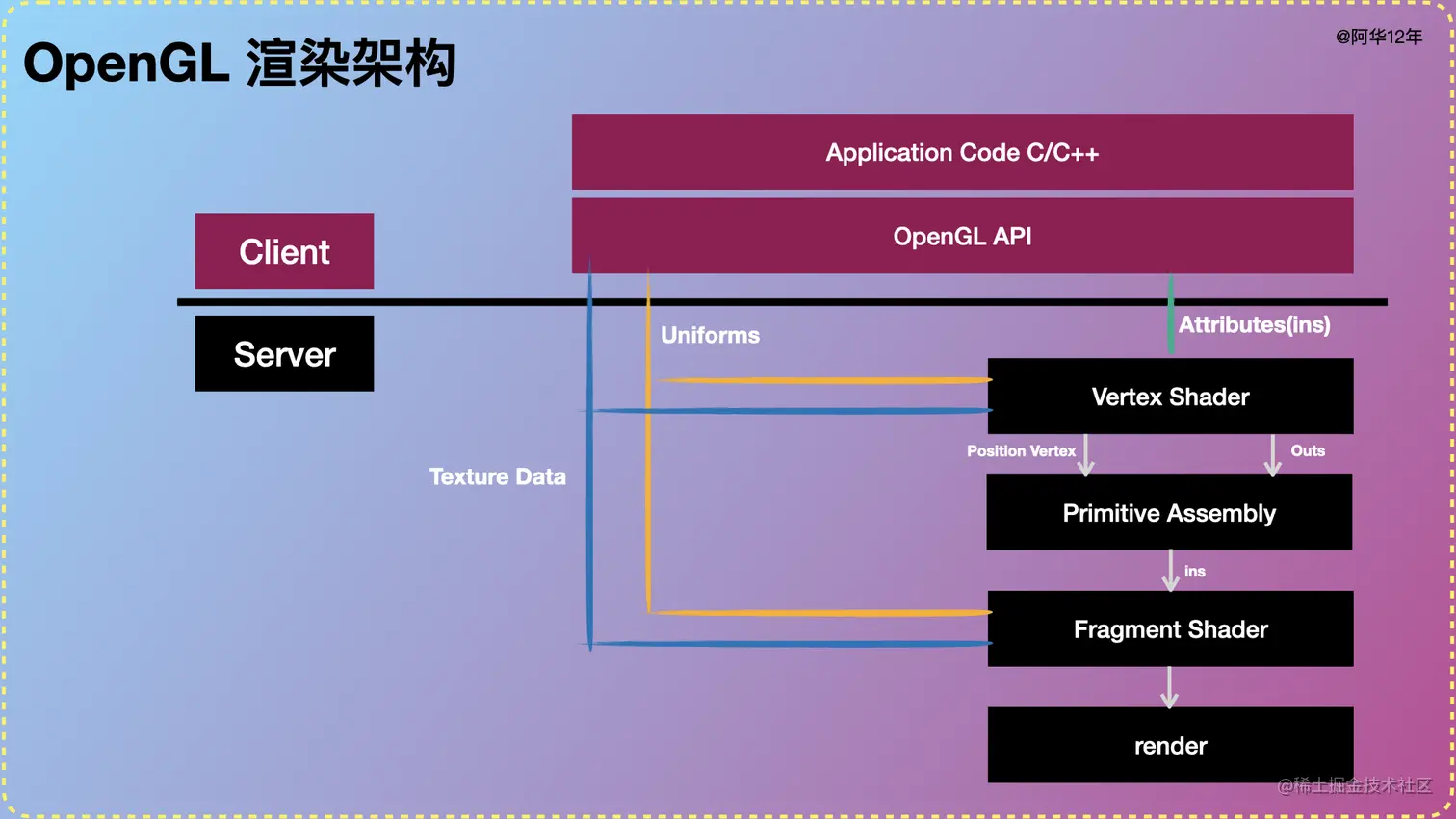

今天我们来学习下 OpenGL 的渲染流程。OpenGL的渲染流程大致如下图所示，我们在处理任何的图形渲染都是依据这幅图，基于OpenGL封装📦的框架也都是遵循此图的规则。


下面，我们来介绍下图中的相关概念：

客户端服务端（Client Server）

这里的客户端并不是我们认为的iOS/安卓称为客户端，后台是服务端。上图中，管线分为上下两部分，上部分是客户端，下半部分则是服务端。

客户端是存储在CPU存储器中的，并且在应用程序中执行，或者在主系统内存的驱动程序中执行。驱动程序会将渲染命令和数组组合起来，发送给服务器执行！（在一台典型的个人计算机上，服务器实际上就是图形加速卡上的硬件和内存）
服务器和客户端在功能上也是异步的。他们是各自独立的软件块或硬件块。我们是希望他们两个端尽量在不停的工作。客户端不断的把数据块和命令块组合在一起输送到缓冲区，然后缓冲区就会发送到服务器执行。
如果服务器停止工作等待客户端，或者客户端停止工作来等待服务器做好接收更多的命令和准备，我们把这种情况称为管线停滞。

上图中的 VertexShader（顶点着色器）和FragmentShader（片段着色器）

着色器是使用GLSL编写的程序，看起来与C语言非常类似。着色器必须从源代码中编译和链接在一起。最终准备就绪的着色器程序。
顶点着色器-->处理客户端输入的数据、应用变换、进行其他的类型的数学运算来计算光照效果、位移、颜色值等等。（服务器为了渲染共有3个顶点的三角形，顶点着色器将执行3次，也就是为每个顶点执行一次）在目前的硬件上有多个执行单元同时运行，就意味着所有的3个顶点可以同时进行处理！
图上（primitiveAssembly 说明的是 3个顶点已经组合在一起，而三角形已经逐个片段的进行了光栅化。每个片段通过执行片元着色器进行填充。片元着色器会输出我们将屏幕上看到的最终颜色值。）

重点！我们必须在这之前为着色器提供数据，否则什么都无法实现！有三种向OpenGL着色器传递渲染数据的方法可供我们选择： 1、属性（attributes） 2、uniforms值 3、纹理（TextureData）

就是对每一个顶点都要做改变的数据原色。实际上，顶点位置本身就是一个属性。属性值可以是浮点数、整数、布尔数据。

属性是一种对整个批次属性都取统一值的单一值。他是不变的。通过设置Uniform变量就紧接着发送一个图元批次命令，Uniform变量实际上可以无次数限制地使用，设置一个应用于整个表面的单个颜色值，还可以设置一个时间值。在每次渲染某种类型的顶点动画时修改它。

传递给着色器的第三种数据类型：纹理数据

在图表中第四种数据类型是输出（out）；输出数据是作为一个阶段着色器的输出定义的，而后续阶段的着色器则作为输入定义。
