今天我们一起总结下OpenGL中的图元连接方式都是有哪些。

OpenGL基本图元连接方式

图元	描述
GL_POINTS	每个顶点在屏幕上都是单独点
GL_LINES	每一对顶点定义一个线段
GL_LINE_STRIP	一个从第一个顶点依次经过每一个后续顶点而绘制的线条
GL LINE LOOP	和GL LINE_ STRIP相同,但是最后一个顶点和第一个顶点连接起来了
GL_TRIANGLES	每3个顶点定义一个新的三角形
GL_TRIANGLE _STRIP	共用一个条带（strip）上的顶点的一组三角形
GL_TRIANGLE_FAN	以一个圆点为中心呈扇形排列,共用相邻顶点的一组三角形

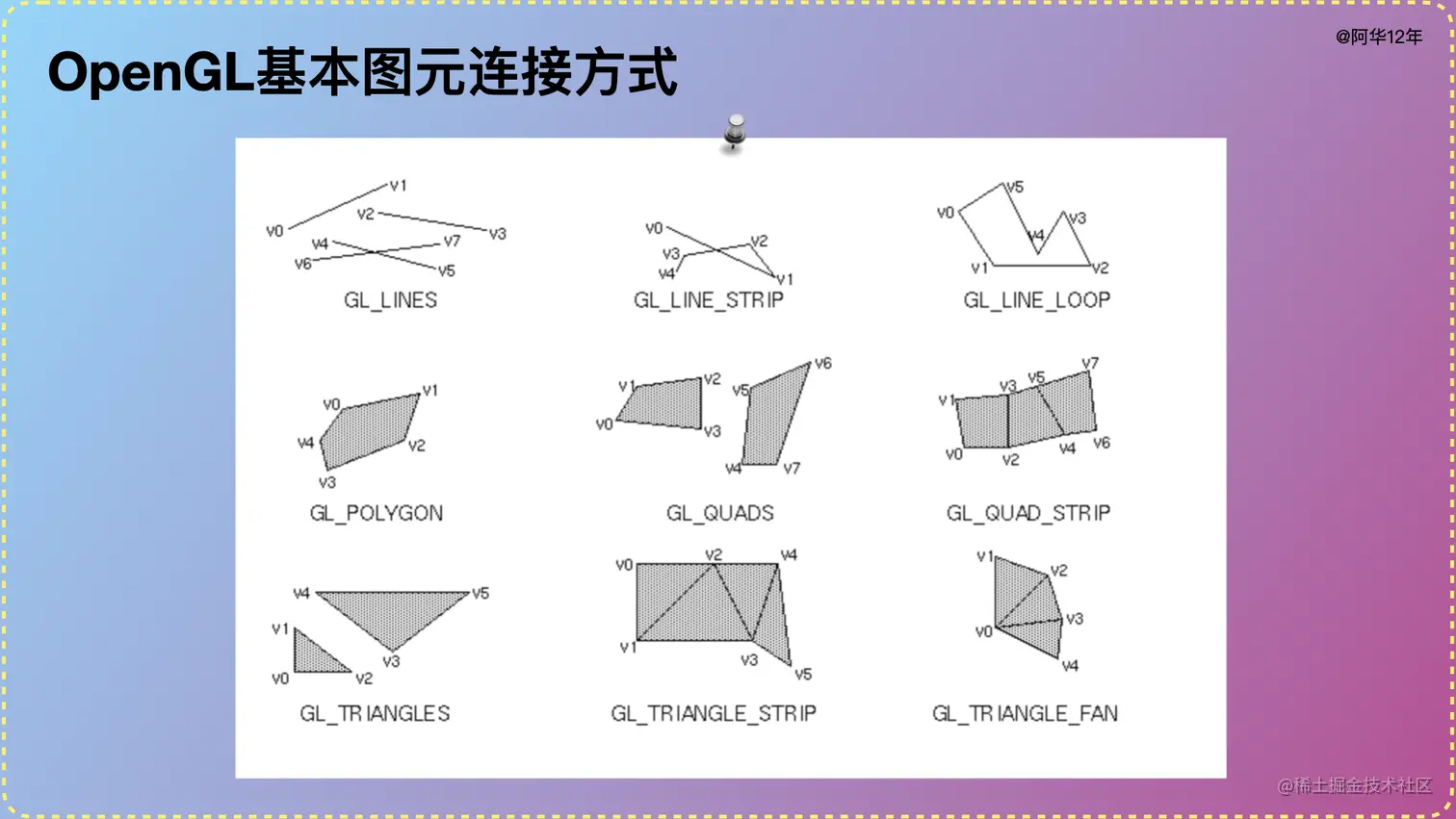

用一张图片来更加直观的解释下上面的几种连接方式：

---

使用流程

我们在测试使用图元连接方式的时候，应该重点了解 对 模型视图矩阵 的使用：

• 清空缓冲区之后，通过 压栈（记录一些状态参数，可以进行撤回操作）modelViewMatrix.PushMatrix();

• 观察者矩阵拿到之后 记录起来 cameraFrame.GetCameraMatrix();

• 物体矩阵拿到之后，也做记录objectFrame.GetMatrix();

• 使用模型视图矩阵 对 观察者举证和物体矩阵进行多矩阵混合计算 modelViewMatrix.MultMatrix(mCamera);+objectFrame.GetMatrix(mObjectFrame);

• 对模型视图矩阵进行绘制shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);

• 之后，我们可以自定义点或线的一些参数，画完之后要还原；

• 最后，我们要 出栈 modelViewMatrix.PopMatrix();

这就是绘制以上图元连接的核心流程内容。

---

下面我们完成一个案例来实践一下上面点流程：

按键控制旋转

还是之前我们处理过的四个按键的监听处理：

GLfloat p = 10.f;
// 键盘按键回调 （上下左右）
void KeyboardCallback( int key, int x, int y ) {

    // 1、旋转这个物体
    //
    if (key == GLUT_KEY_UP) {
        objectFrame.RotateWorld(m3dDegToRad(-p), 1.0f, 0.0f, 0.0f);
    }
    if (key == GLUT_KEY_DOWN) {
        objectFrame.RotateWorld(m3dDegToRad(p), 1.0f, 0.0f, 0.0f);
    }
    if (key == GLUT_KEY_LEFT) {
        objectFrame.RotateWorld(m3dDegToRad(-p), 0.0f, 1.0f, 0.0f);
    }
    if (key == GLUT_KEY_RIGHT) {
        objectFrame.RotateWorld(m3dDegToRad(p), 0.0f, 1.0f, 0.0f);
    }

    //提交渲染 之后会执行 RenderScene 方法
    glutPostRedisplay();
}

定义我们需要用到的 矩阵和容器以及几何变换管道

//定义一个，着色管理器
GLShaderManager shaderManager;
GLMatrixStack   modelViewMatrix;//模型视图矩阵
GLMatrixStack   projectionMatrix;//投影矩阵
GLFrame         cameraFrame;
GLFrame         objectFrame;
//投影矩阵
GLFrustum       viewFrustum;

//容器类（7种不同的图元对应7种容器对象）
GLBatch                pointBatch;
GLBatch                lineBatch;
GLBatch                lineStripBatch;
GLBatch                lineLoopBatch;
GLBatch                triangleBatch;
GLBatch                triangleStripBatch;
GLBatch                triangleFanBatch;

//几何变换的管道
GLGeometryTransform    transformPipeline;

按键控制切换窗口名称

在这里，我们通过 nStep 来区分当前的图元链接方式的切换；

// 空格键回调，切换不同的窗口名称
void KeyPressFunc(unsigned char key, int x, int y) {

    if (key == 32) {
        nStep++;
        if (nStep > 6) {
            nStep = 0;
        }
    }

    switch (nStep) {
        case 0:

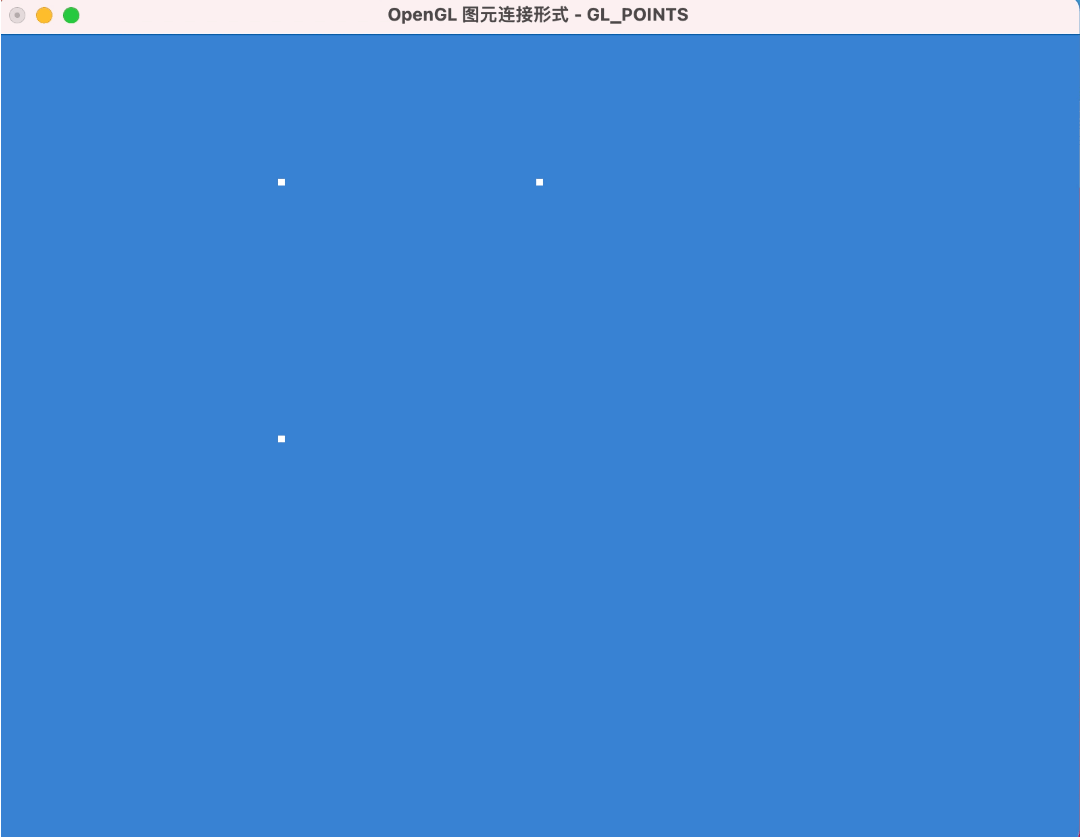

            glutSetWindowTitle("OpenGL 图元连接形式 - GL_POINTS");
            break;
        case 1:
            glutSetWindowTitle("OpenGL 图元连接形式 - GL_LINES");
            break;
        case 2:
            glutSetWindowTitle("OpenGL 图元连接形式 - GL_LINE_STRIP");
            break;
        case 3:
            glutSetWindowTitle("OpenGL 图元连接形式 - GL_LINE_LOOP");
            break;
        case 4:
            glutSetWindowTitle("OpenGL 图元连接形式 - GL_TRIANGLES");
            break;
        case 5:
            glutSetWindowTitle("OpenGL 图元连接形式 - GL_TRIANGLE_STRIP");
            break;
        case 6:
            glutSetWindowTitle("OpenGL 图元连接形式 - GL_TRIANGLE_FAN");
            break;
    }

    //提交渲染 之后会执行 RenderScene 方法
    glutPostRedisplay();
}

初始化我们7个例子中的顶点数据

将我们例子中的顶点数据定义并存储起来，在切换的时候，来直接使用，切换至对应的顶点数据；

//为程序作一次性的设置
void SetupRC() {

    //设置背影颜色
    glClearColor(0.3f,0.5f,0.8f,1.0f);

    //初始化着色管理器
    shaderManager.InitializeStockShaders();

    // 平面着色器

    //投影变换（矩阵），移动变换（矩阵）
    transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
    //修改观察者的位置
    cameraFrame.MoveForward(-15.0f);

    // 顶点数据 -> 物体坐标系 -> 规范坐标系
    GLfloat vCoast[9] = {
        3,3,0,
        0,3,0,
        3,0,0
    };

    // 提交批次类 --
    //画三个点      --------------------------------------
    pointBatch.Begin(GL_POINTS, 3);
    pointBatch.CopyVertexData3f(vCoast);
    pointBatch.End();

    //画一条线      --------------------------------------
    lineBatch.Begin(GL_LINES, 3);
    lineBatch.CopyVertexData3f(vCoast);
    lineBatch.End();

    //通过线段的形式 --------------------------------------
    lineStripBatch.Begin(GL_LINE_STRIP, 3);
    lineStripBatch.CopyVertexData3f(vCoast);
    lineStripBatch.End();

    //画一个三角形   --------------------------------------
    lineLoopBatch.Begin(GL_LINE_LOOP, 3);
    lineLoopBatch.CopyVertexData3f(vCoast);
    lineLoopBatch.End();

    // 三角心 金字塔
    GLfloat vPyramid[12][3] = {

        -2.0f,0.0f,-2.0f,
        2.0f,0.0f,-2.0f,
        0.0f,4.0f,0.0f,

        2.0f,0.0f,-2.0f,
        2.0f,0.0f,2.0f,
        0.0f,4.0f,0.0f,

        2.0f,0.0f,2.0f,
        -2.0f,0.0f,2.0f,
        0.0f,4.0f,0.0f,

        -2.0f,0.0f,2.0f,
        -2.0f,0.0f,-2.0f,
        0.0f,4.0f,0.0f,
    };

    //画一个金字塔   --------------------------------------
    // GL_TRIANGLES 每3个顶点定义一个新的三角形
    triangleBatch.Begin(GL_TRIANGLES, 12);
    triangleBatch.CopyVertexData3f(vPyramid);
    triangleBatch.End();


    // 三角形扇形--六边形
    GLfloat vPoints[100][3];
    int nVerts = 0;
    //半径
    GLfloat r = 3.0f;
    //原点(x,y,z) = (0,0,0);
    vPoints[nVerts][0] = 0.0f;
    vPoints[nVerts][1] = 0.0f;
    vPoints[nVerts][2] = 0.0f;

    float din = 10.0f;

    //M3D_2PI 就是2Pi 的意思，就一个圆的意思。 绘制圆形
    for(GLfloat angle = 0; angle < M3D_2PI; angle += M3D_2PI / din) {

        //数组下标自增（每自增1次就表示一个顶点）
        nVerts++;
        /*
         弧长=半径*角度,这里的角度是弧度制,不是平时的角度制
         既然知道了cos值,那么角度=arccos,求一个反三角函数就行了
         */
        //x点坐标 cos(angle) * 半径
        vPoints[nVerts][0] = float(cos(angle)) * r;
        //y点坐标 sin(angle) * 半径
        vPoints[nVerts][1] = float(sin(angle)) * r;
        //z点的坐标
        vPoints[nVerts][2] = -0.6f;
    }


    // 结束扇形 前面一共绘制7个顶点（包括圆心）
    //添加闭合的终点
    //课程添加演示：屏蔽177-180行代码，并把绘制节点改为7.则三角形扇形是无法闭合的。
    nVerts++;
    vPoints[nVerts][0] = r;
    vPoints[nVerts][1] = 0;
    vPoints[nVerts][2] = 0.0f;

    // 三角形扇形--六边形  --------------------------------------
    //GL_TRIANGLE_FAN 以一个圆心为中心呈扇形排列，共用相邻顶点的一组三角形
    triangleFanBatch.Begin(GL_TRIANGLE_FAN, din+2);
    triangleFanBatch.CopyVertexData3f(vPoints);
    triangleFanBatch.End();

    //三角形条带，一个小环或圆柱段
    //顶点下标
    int iCounter = 0;
    //半径
    GLfloat radius = 3.0f;
    //从0度~360度，以0.3弧度为步长
    for(GLfloat angle = 0.0f; angle <= (2.0f*M3D_PI); angle += 0.3f)
    {
        //或许圆形的顶点的X,Y
        GLfloat x = radius * sin(angle);
        GLfloat y = radius * cos(angle);

        //绘制2个三角形（他们的x,y顶点一样，只是z点不一样）
        vPoints[iCounter][0] = x;
        vPoints[iCounter][1] = y;
        vPoints[iCounter][2] = -0.5;
        iCounter++;

        vPoints[iCounter][0] = x;
        vPoints[iCounter][1] = y;
        vPoints[iCounter][2] = 0.5;
        iCounter++;
    }

    // 关闭循环
    printf("三角形带的顶点数：%d\n",iCounter);
    //结束循环，在循环位置生成2个三角形
    vPoints[iCounter][0] = vPoints[0][0];
    vPoints[iCounter][1] = vPoints[0][1];
    vPoints[iCounter][2] = -0.5;
    iCounter++;

    vPoints[iCounter][0] = vPoints[1][0];
    vPoints[iCounter][1] = vPoints[1][1];
    vPoints[iCounter][2] = 0.5;
    iCounter++;
    // 画一个三角形小环或圆柱段 --------------------------------------
    // GL_TRIANGLE_STRIP 共用一个条带（strip）上的顶点的一组三角形
    triangleStripBatch.Begin(GL_TRIANGLE_STRIP, iCounter);
    triangleStripBatch.CopyVertexData3f(vPoints);
    triangleStripBatch.End();

}

按照我们的使用流程来渲染我们的矩阵

承接上面方法的顶点数据，我们来对应的渲染对应的图形

//开始渲染
void RenderScene(void) {

    // 清空缓存区
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    //压栈 （记录状态 保存 临时结果）
    modelViewMatrix.PushMatrix();

    // 观察者
    M3DMatrix44f mCamera;
    cameraFrame.GetCameraMatrix(mCamera);
    modelViewMatrix.MultMatrix(mCamera);

    // 物体矩阵
    M3DMatrix44f mObjectFrame;
    objectFrame.GetMatrix(mObjectFrame);
    //
    modelViewMatrix.MultMatrix(mObjectFrame);

    // 模型视图矩阵（观察者矩阵 - 物体变换矩阵） ,投影矩阵
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);

    switch (nStep) {
        case 0:
            //设置点大小
            glPointSize(5.0f);
            pointBatch.Draw();
            glPointSize(1.0f);
            break;
        case 1:
            //设置线宽度
            glLineWidth(5.0f);
            lineBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 2:
            glLineWidth(5.0f);
            lineStripBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 3:
            //设置点大小
            glLineWidth(5.0f);
            lineLoopBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 4:
            DrawWireFramedBatch(&triangleBatch);
            break;
        case 5:
            DrawWireFramedBatch(&triangleFanBatch);
            break;
        case 6:
            DrawWireFramedBatch(&triangleStripBatch);
            break;

        default:
            break;
    }
    //还原到以前的模型视图矩阵（单位矩阵）
    modelViewMatrix.PopMatrix();
    // 进行缓冲区交换
    glutSwapBuffers();
}
