OpenGL 浅析隐藏面消除持续创作，加速成长！这是我参与「掘金日新计划 · 6 月更文挑战」的第7天，点击查看活动详情

持续创作，加速成长！这是我参与「掘金日新计划 · 6 月更文挑战」的第7天，点击查看活动详情

今天我们，简单聊一聊关于在绘制3D场景的时候，可能会产生的渲染问题，以及在解决渲染问题时所使用的隐藏面消失的内容。

问题如下图所示：

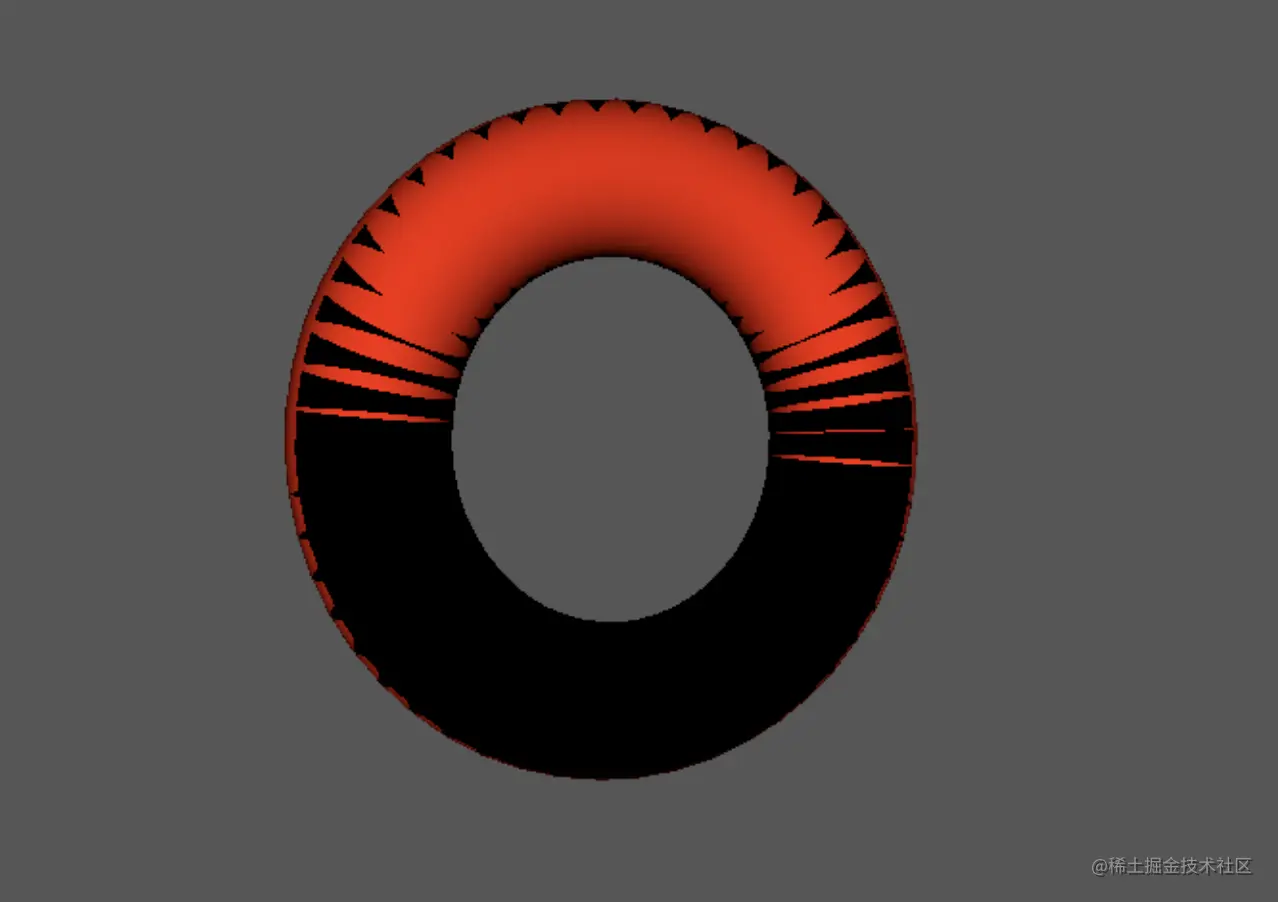

在绘制好的3D图形中，我们做旋转操作后，会有部分黑色的情况：


因为我们在使用OpenGL渲染时，都是通过三角形拼接显示出来的，默认会将观察者能看到的和不能看到的角度，全部绘制出来；然而，观察者不能看到的部分应该及早的丢弃掉，而实际上，那些不应该被我们看到的背面，也渲染并被我们看到，就会导致部分内容存在渲染问题。所以，我们应该将不可见的部分丢弃掉，不做渲染，这中情况叫做 “隐藏面消除”（Hidden surface elimination）

油画算法：

先绘制场景中的离观察者较远的物体,再绘制较近的物体.

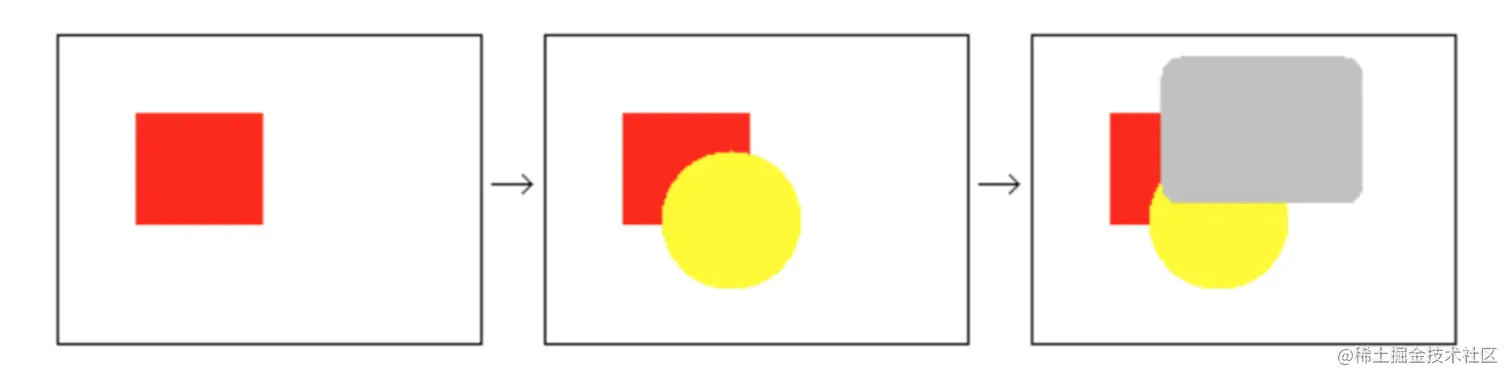

例例如下⾯面的图例例: 先绘制红⾊色部分,再绘制⻩黄⾊色部分,最后再绘制灰⾊色部分,即可解决隐藏⾯面消除的问题


就是对这些三角形进行排序，并且首先渲染那些比较远的三角形，再在它们上分渲染那么较近的三角形.

油画算法存在的问题


这种方法在计算机图形处理中是非常低效的；
1、我们必须对任何发生几何图形重叠的地方每个像素进行2次写操作，而在存储其中进行写操作会使速度变慢；
2、对独立三角形进行排序的开销过高。

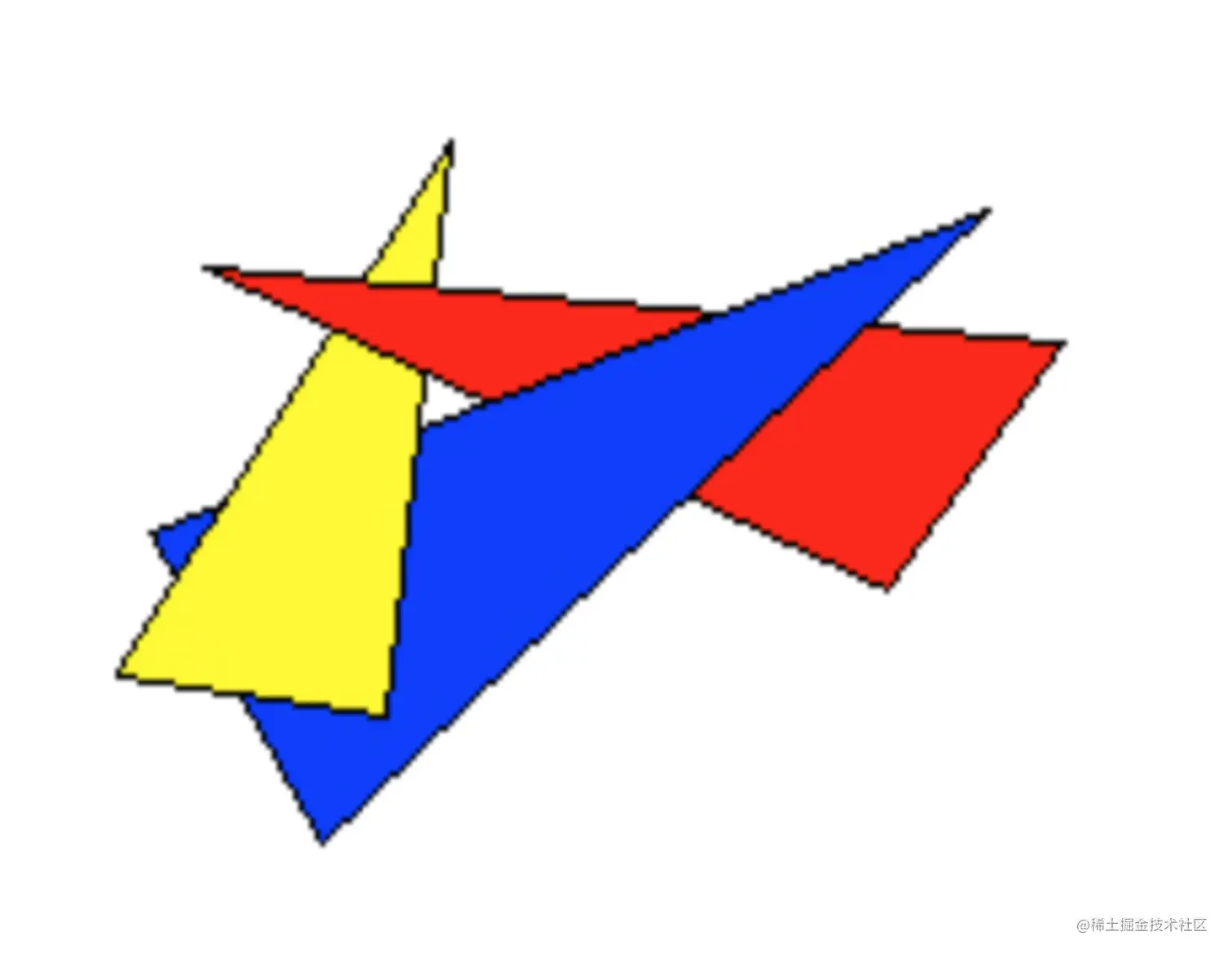

3、油画算法有瓶颈期，比如绘制图像交叠时，没有明确的先后顺序就无从下手绘制了。

正背面剔除（Face Culling）

尝试想想一个3D图形,你从任何一个方向去观察,最多可以看到几个面？

答案是,最多3面.从一个立方体的任意位置和方向上看,你用过不可能看到多于3个面.

那么思考？我们为何要多余的去绘制那根本看不到的3个面？

如果我们能以某种方式去丟弃这部分数据,OpenGL 在渲染的性能即可提高超过50%。

如何知道某个面在观察者的视野中不会出现？
任何平面都有连个面：正面/背面，意味着一个时刻，我们只能看到一个面；
OpenGL 可以做到检查所有正面朝向观察者的面,并渲染它们-从而丢弃背面朝向的面．这样可以节约片元着色器的性能；

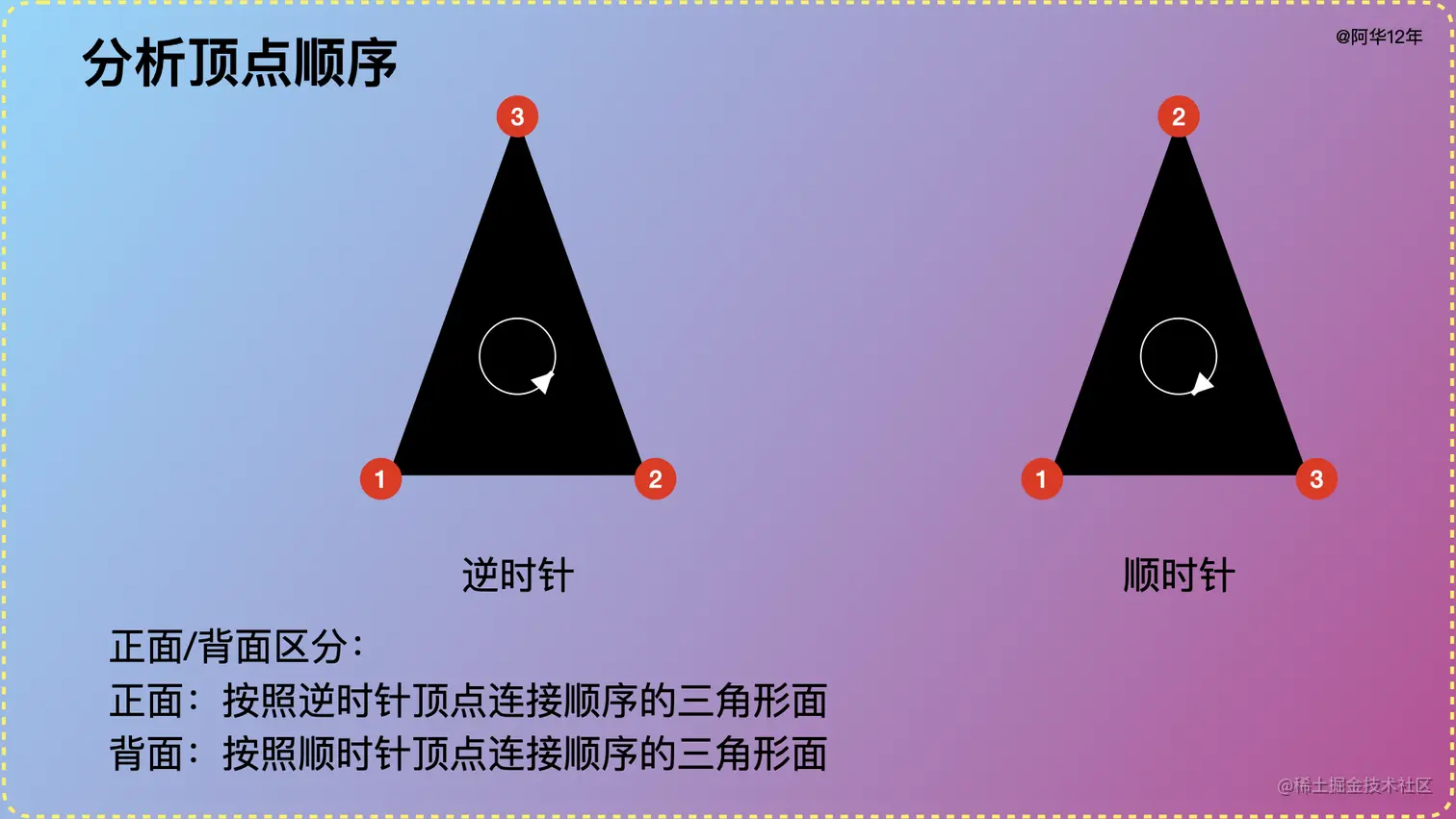

通过分析顶点数据的顺序我们可以知道绘制的图形中，哪个面时正面，哪个面时反面。


OpenGL语法

//1.开启正背面剔除
glEnable(GL_CULL_FACE);
//2.关闭正背面剔除
glDisable(GL_CULL_FACE);
//3. 指定剔除面:mode GL_FRONT  GL_BACK GL_FRONT_AND_BACK
void glCullFace(GLenum mode);
