上一节，我们总结整理了 OpenGL 中的矩阵的概念， 今天我们来看下 矩阵之间的计算 和 视图的变换。

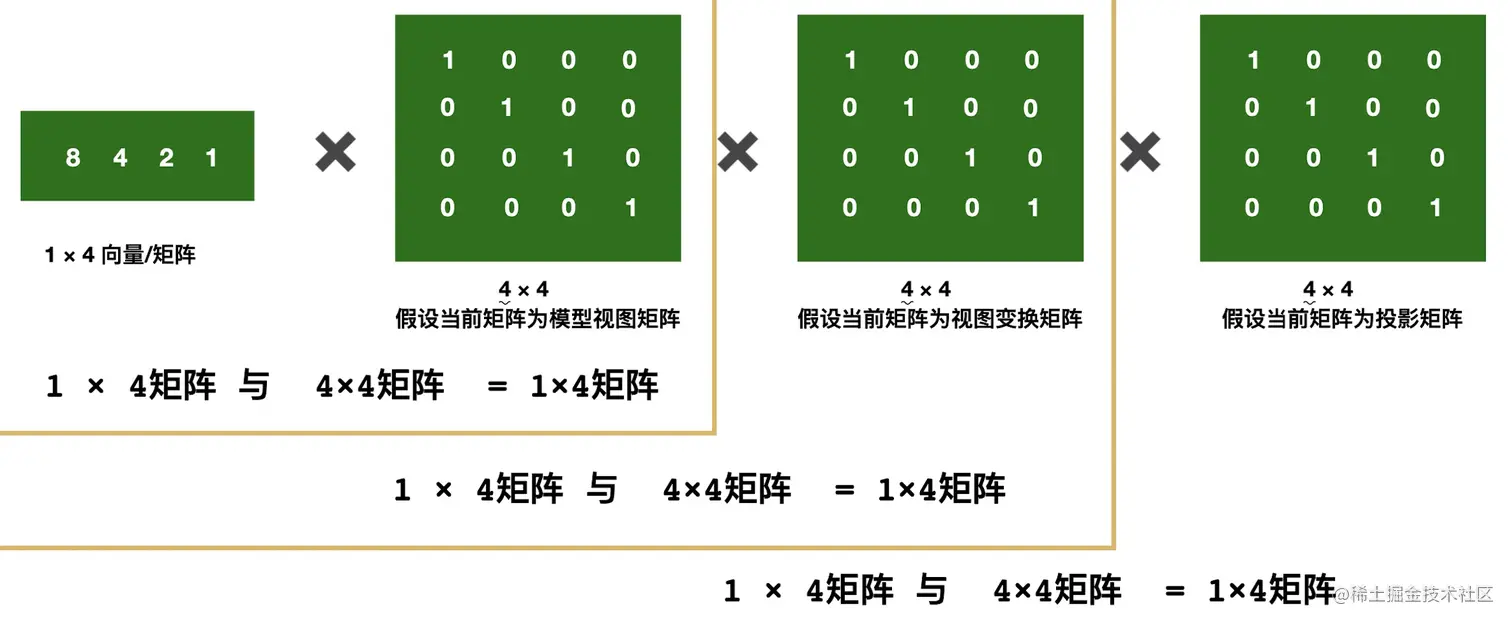

单元矩阵 Matrix [线性代数角度]

在线性代数数学的维度，为了便于书写。所以坐标计算．都是从左往右顺序，进行计算。如下 列公式： 变换后顶点向量 = V_local * M_mode1 * M_view * M_pro 变换后顶点向量 = 顶点 × 模型矩阵 × 观察矩阵 × 投影矩阵；

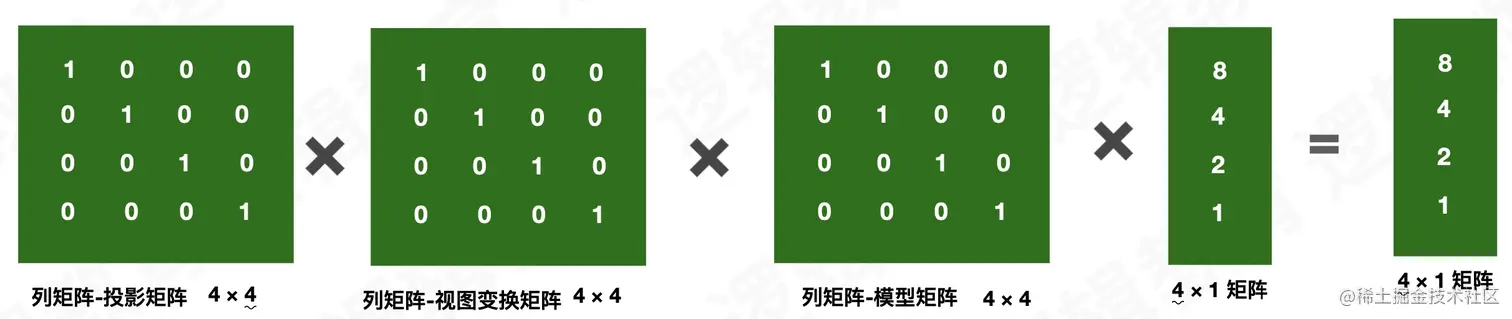

单元矩阵 Matrix [Openfl角度]

在openGI 的维度 •如下列公式： 变换顶点向量 = M_pro * M_view * M_model * V_1oca1 变换顶点向量 = 投影矩阵 × 视图变换矩阵 × 模型矩阵 x 顶点


矩阵左乘

  1. 从栈顶获取栈顶矩阵 复制到 mTemp
  2. 将栈顶矩阵 mTemp 左乘 mMatrix
  3. 将结果放回栈顶空间里；
inline void MultMatrix(const M3DMatrix44f mMatrix) {
    M3DMatrix44f mTemp;
    m3dCopyMatrix44(mTemp,pStack[stackPointer]);
    m3dMatrixMultiply44(pStack[stackPointer], mTemp, mMatrix);
    }
inline void MultMatrix (GLFrame& frame) {
    M3DMatrix44f m;
    frame.GetMatrix(m):
    }

代码段


//投影矩阵：projectionMatrix
modelViewMatix.PushMatrix();
M3DMatrix44f pm;
projectionMatrix.GetMatrix(pm):
modelViewMatix.MultMatrix(pm);
/观察者(视图变换)矩阵：viewMatrix
modelViewMatix.PushMatrix();
M3DMatrix44f mCamera;
cameraframe.GetCameraMatrix(mCamera);
modelViewMatix.MultMatrix(mCamera)
//模型变换矩阵：modelMartix
M3DMatrix44f mObjectFrame;
viewFrame.GetMatrix(mObjectFrame);
modelViewMatix.MultMatrix(mObjectFrame);

代码段 顶点着色器(gIsI)

attribute vec4 positionColor;
uniform mat4 projectionMatrix:
uniform mat4 modelViewMatrix:
varying low vec4 varyColor;
void main)
{
    varyColor = positionColor:
    vec4 vPos;
    1/4*4 * 4*4 * 4*1
    vPos = projectionMatrix * modelViewMatrix * position;
    al Position = vPos:
}

理解 在OpenGl 里的变化

变换解释
视图变换指定观察者位置
模型变换在场景中移动物体
模型视图描述视图/模型变换的二元性(2种看到模型转换的方式）
投影改变视景体大小和设置它的投影方式
视口伪变化,对窗口上最终输出进行缩放

视图变换

视图变换是应用到场景中的第一种变换，它用来确定场景中的有利位置，在默认情况下，透视投影中位于原点(0,0,0），并沿着 二 轴负方向进行观察 （向显示器内部"看过去〞

当观察者点位于原点（0,0,0） 时，就像在透视投影中一样。

视图变换将观察者放在你希望的任何位置。并允许在任何方向上观察场景，确定视图变换就像在场景中放置观察者并让它指向某一个方向；

从大局上考虑，在应用任何其他模型变换之煎，必须先应用视图变换：，这样做是因为，对于视觉坐标系而言，初因变换移动了当前的工作的坐标系，信续的变化都会基于新调整的坐标系进行。
