一、前言

本系列文章是对音视频技术入门知识的整理和复习,为进一步深入系统研究音视频技术巩固基础。文章列表:

二、通过命令行进行音频录制

终于要开始进行FFmpeg实战了，一起来感受一下FFmpeg的强大吧。

1. 命令简介

FFmpeg的bin目录中提供了3个命令（可执行程序），可以直接在命令行上使用。

3个命令

1.1 ffmpeg

ffmpeg的主要作用：对音视频进行编解码。

# 将MP3文件转成WAV文件
ffmpeg -i xx.mp3 yy.wav

当输入命令ffmpeg时，可以看到ffmpeg命令的使用格式是：

ffmpeg [options] [[infile options] -i infile]... {[outfile options] outfile}...

简化一下，常用格式是：

ffmpeg arg1 arg2 -i arg3 arg4 arg5

arg1：全局参数
arg2：输入文件参数
arg3：输入文件
arg4：输出文件参数
arg5：输出文件

更多详细用法，可以参考官方文档：ffmpeg-all.html，或者使用以下命令查看：

# 简易版
ffmpeg -h
# 详细版
ffmpeg -h long
# 完整版
ffmpeg -h full

# 或者使用
# ffmpeg -help
# ffmpeg -help long
# ffmpeg -help full

1.2 ffprobe

ffprobe的主要作用：查看音视频的参数信息。

# 可以查看MP3文件的采样率、比特率、时长等信息
ffprobe xx.mp3

当输入命令ffprobe时，可以看到ffprobe命令的使用格式是：

ffprobe [OPTIONS] [INPUT_FILE]
# OPTIONS：参数
# INPUT_FILE：输入文件

更多详细用法，可以参考官方文档：ffprobe-all.html，或者使用以下命令查看：

# 简易版
ffprobe -h
# 详细版
ffprobe -h long
# 完整版
ffprobe -h full

# 或者使用
# ffprobe -help
# ffprobe -help long
# ffprobe -help full

1.3 ffplay

ffplay的主要作用：播放音视频。

# 播放MP3文件
ffplay xx.mp3

当输入命令ffplay时，可以看到ffplay命令的使用格式是：

ffplay [options] input_file
# options：参数
# input_file：输入文件

更多详细用法，可以参考官方文档：ffplay-all.html，或者使用以下命令查看：

# 简易版
ffplay -h
# 详细版
ffplay -h long
# 完整版
ffplay -h full

# 或者使用
# ffplay -help
# ffplay -help long
# ffplay -help full

1.4 hide_banner

增加*-hide_bannder*参数可以隐藏一些冗余的描述信息，可以去实践比较以下2条命令的区别：

ffprobe xx.mp3

ffprobe -hide_banner xx.mp3

# ffmpeg、ffprobe、ffplay都适用

2. 通过命令行录音

2.1 查看可用设备

使用命令行查看当前平台的可用设备：

ffmpeg -devices

Windows的输出结果如下所示：

列表中有个dshow，全名叫DirectShow，是Windows平台的多媒体系统库
我们可以使用dshow去操作多媒体输入设备（比如录音设备）

Devices:
 D. = Demuxing supported
 .E = Muxing supported
 --
  E caca            caca (color ASCII art) output device
 D  dshow           DirectShow capture
 D  gdigrab         GDI API Windows frame grabber
 D  lavfi           Libavfilter virtual input device
 D  libcdio
  E sdl,sdl2        SDL2 output device
 D  vfwcap          VfW video capture

Mac的输出结果如下所示：

列表中有个avfoundation，是Mac平台的多媒体系统库
我们可以使用avfoundation去操作多媒体输入设备（比如录音设备）

Devices:
 D. = Demuxing supported
 .E = Muxing supported
 --
 D  avfoundation    AVFoundation input device
 D  lavfi           Libavfilter virtual input device
  E sdl,sdl2        SDL2 output device

2.2 查看dshow支持的设备

# 查看dshow支持的设备
ffmpeg -f dshow -list_devices true -i dummy

# 或者
# ffmpeg -list_devices true -f dshow -i ''
# ffmpeg -list_devices true -f dshow -i ""

-f dshow
- dshow支持的
-list_devices true
- 打印出所有的设备
-i dummy 或 -i '' 或 -i ""
- 立即退出

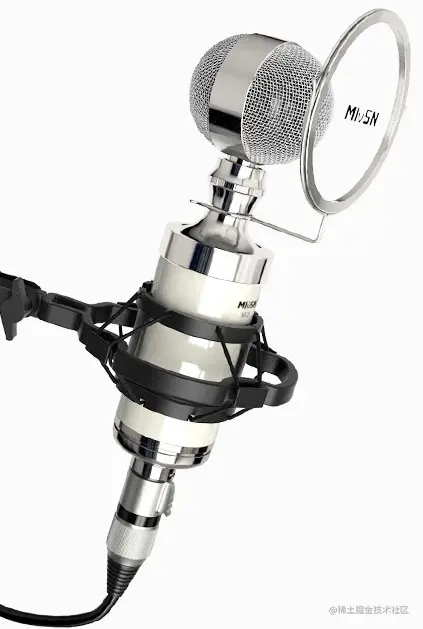

我的笔记本外接了一只麦克风。

外接麦克风

因此，命令的执行结果大致如下所示：

DirectShow video devices (some may be both video and audio devices)
  "Integrated Camera"

DirectShow audio devices
  "线路输入 (3- 魅声T800)"
  "麦克风阵列 (Realtek(R) Audio)"

dshow支持的视频设备
- Integrated Camera：笔记本自带的摄像头
dshow支持的音频设备
- 线路输入 (3- 魅声T800)：外接的麦克风
- 麦克风阵列 (Realtek(R) Audio)：笔记本自带的麦克风

2.3 查看avfoundation支持的设备

在Mac平台，使用的是avfoundation，而不是dshow。

ffmpeg -f avfoundation -list_devices true -i ''

输出结果如下所示：

AVFoundation video devices:
 [0] FaceTime高清摄像头（内建）
 [1] Capture screen 0
AVFoundation audio devices:
 [0] MS-T800
 [1] Edu Audio Device
 [2] MacBook Pro麦克风

列表中的MS-T800是外接的麦克风。在Mac上，FFmpeg还给每一个视频、音频设备进行了编号，比如MS-T800的编号是0、Mac自带麦克风的编号是2。

2.4 指定设备进行录音

# 使用外接的麦克风进行录音，最后生成一个wav文件
ffmpeg -f dshow -i audio="麦克风阵列 (Realtek(R) Audio)" out.wav

# 在Mac上通过编号指定设备
ffmpeg -f avfoundation -i :2 out.wav
# :0表示使用0号音频设备
# 0:2表示使用0号视频设备和2号音频设备

可以使用快捷键Ctrl + C终止录音
我这边的测试结果显示，音频参数是：
- Windows：44100Hz采样率、16位深度、2声道、1411Kbps比特率
- Mac：48000Hz采样率、16位深度、2声道、1536Kbps比特率

2.5 设置dshow的参数

先通过命令查看一下dshow可以使用的参数，详情可以查看官方文档：dshow参数。

# 从ffmpeg -devices命令的结果可以看得出来：dshow属于demuxer，而不是muxer
ffmpeg -h demuxer=dshow

部分输出结果如下所示：

# 采样率
-sample_rate         <int> set audio sample rate (from 0 to INT_MAX)
# 采样大小（位深度）
-sample_size         <int> set audio sample size (from 0 to 16)
# 声道数
-channels            <int> set number of audio channels, such as 1 or 2 (from 0 to INT_MAX)
# 列出特定设备支持的参数
-list_options        <boolean> list available options for specified device (default false)

然后再看看你的设备支持哪些参数。

ffmpeg -f dshow -list_options true -i audio="麦克风阵列 (Realtek(R) Audio)"

输出结果如下所示：

DirectShow audio only device options (from audio devices)
  Pin "Capture" (alternative pin name "Capture")
  min ch=1 bits=8 rate= 11025 max ch=2 bits=16 rate= 44100

# 可以看出来：采样率范围是11025~44100Hz

接下来设置录音时的音频参数。

ffmpeg -f dshow -sample_rate 15000 -sample_size 16 -channels 1 -i audio="麦克风阵列 (Realtek(R) Audio)" out.wav

二、通过编程进行音频录制

1. 通过编程录音

开发录音功能的主要步骤是：

1. 打开设备
- 注册设备
- 打开设备
- - 设置设备采集的上下文
- - 设置选中的设备
- - 设置选中的输入格式(不同平台的格式不同,要提前配置好,若是要跨平台,需要提前做好条件编译)
- - 设置采集的配置信息
1. 采集数据
- 获取设备的采集上下文对象
- 采集数据
- - 获取采集数据的每一个当前采集好好的数据包(采集的数据不是马上通过IO存储在系统硬盘的，是先存储在缓冲区的,这属于不同平台对文件IO的优化,因为一直进行系统的IO操作,会影响执行效率:存入缓存比存入硬盘快)
- - 将数据包写入文件系统
- - 释放写好的数据包
- - 继续采集下一个数据包/退出采集
- - ....(Tips:1. 要写好采集的开始和结束的控制逻辑 2. 要避免主线程采集,卡顿主线程下)
- 通过文件存储API 存储采集好的数据
- - 打开文件操作
- - 写入数据
- - 写完要关闭文件操作
1. 释放资源

主要步骤

需要用到的FFmpeg库有4个。

extern "C" {
// 设备相关API
#include <libavdevice/avdevice.h>
// 格式相关API
#include <libavformat/avformat.h>
// 工具相关API（比如错误处理）
#include <libavutil/avutil.h>
// 编码相关API
#include <libavcodec/avcodec.h>
}

1.1 权限申请

在Mac平台，有2个注意点：(可以在编译之后的软件包上改info.plist、也可以自定义info.plist)

需要在Info.plist中添加麦克风的使用说明，申请麦克风的使用权限
使用Debug模式运行程序
不然会出现闪退的情况

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
<plist version="1.0">
<dict>
        <key>NSMicrophoneUsageDescription</key>
        <string>使用麦克风采集您的天籁之音</string>
</dict>
</plist>

1.2 注册设备

在整个程序的运行过程中，只需要执行1次注册设备的代码。

// 初始化libavdevice并注册所有输入和输出设备
avdevice_register_all();

1.3 获取输入格式对象

1.3.1 宏定义

Windows和Mac环境的格式名称、设备名称都是不同的，所以使用条件编译实现跨平台。

// 格式名称、设备名称目前暂时使用宏定义固定死
#ifdef Q_OS_WIN
    // 格式名称
    #define FMT_NAME "dshow"
    // 设备名称
    #define DEVICE_NAME "audio=麦克风阵列 (Realtek(R) Audio)"
#else
    #define FMT_NAME "avfoundation"
    #define DEVICE_NAME ":0"
#endif

1.3.2 核心代码

根据格式名称获取输入格式对象，后面需要利用输入格式对象打开设备。

AVInputFormat *fmt = av_find_input_format(FMT_NAME);
if (!fmt) {
    // 如果找不到输入格式
    qDebug() << "找不到输入格式" << FMT_NAME;
    return;
}

1.4 打开设备

// 格式上下文（后面通过格式上下文操作设备）
AVFormatContext *ctx = nullptr;
// 打开设备
int ret = avformat_open_input(&ctx, DEVICE_NAME, fmt, nullptr);
// 如果打开设备失败
if (ret < 0) {
    char errbuf[1024] = {0};
    // 根据函数返回的错误码获取错误信息
    av_strerror(ret, errbuf, sizeof (errbuf));
    qDebug() << "打开设备失败" << errbuf;
    return;
}

1.5 采集数据

1.5.1 宏定义

#ifdef Q_OS_WIN
    // PCM文件的文件名
    #define FILENAME "F:/out.pcm"
#else
    #define FILENAME "/Users/mj/Desktop/out.pcm"
#endif

1.5.2 核心代码

#include <QFile>

// 文件
QFile file(FILENAME);

// WriteOnly：只写模式。如果文件不存在，就创建文件；如果文件存在，就删除文件内容
if (!file.open(QFile::WriteOnly)) {
    qDebug() << "文件打开失败" << FILENAME;
    // 关闭设备
    avformat_close_input(&ctx);
    return;
}

// 暂时假定只采集50个数据包
int count = 50;

// 数据包
AVPacket *pkt = av_packet_alloc();
while (count-- > 0) {
    // 从设备中采集数据，返回值为0，代表采集数据成功
    ret = av_read_frame(ctx, pkt);

    if (ret == 0) { // 读取成功
        // 将数据写入文件
        file.write((const char *) pkt->data, pkt->size);

        // 释放资源
        av_packet_unref(pkt);
    } else if (ret == AVERROR(EAGAIN)) { // 资源临时不可用
        continue;
    } else { // 其他错误
        char errbuf[1024];
        av_strerror(ret, errbuf, sizeof (errbuf));
        qDebug() << "av_read_frame error" << errbuf << ret;
        break;
    }
}

1.6 释放资源

// 关闭文件
file.close();

// 释放资源
av_packet_free(&pkt);

// 关闭设备
avformat_close_input(&ctx);

想要了解每一个函数的具体作用，可以查询：官方API文档。

1.7 获取录音设备的相关参数

// 从AVFormatContext中获取录音设备的相关参数
void showSpec(AVFormatContext *ctx) {
    // 获取输入流
    AVStream *stream = ctx->streams[0];
    // 获取音频参数
    AVCodecParameters *params = stream->codecpar;
    // 声道数
    qDebug() << params->channels;
    // 采样率
    qDebug() << params->sample_rate;
    // 采样格式
    qDebug() << params->format;
    // 每一个样本的一个声道占用多少个字节
    qDebug() << av_get_bytes_per_sample((AVSampleFormat) params->format);
    // 编码ID（可以看出采样格式）
    qDebug() << params->codec_id;
    // 每一个样本的一个声道占用多少位（这个函数需要用到avcodec库）
    qDebug() << av_get_bits_per_sample(params->codec_id);
}

2. 多线程

录音属于耗时操作，为了避免阻塞主线程，最好在子线程中进行录音操作。这里创建了一个继承自QThread的线程类，线程一旦启动（start），就会自动调用 run 函数。

2.1 `.h`

#include <QThread>

class AudioThread : public QThread {
    Q_OBJECT
private:
    void run();

public:
    explicit AudioThread(QObject *parent = nullptr);
    ~AudioThread();
};

2.2 `.cpp`

AudioThread::AudioThread(QObject *parent,
                         AVInputFormat *fmt,
                         const char *deviceName)
    : QThread(parent), _fmt(fmt), _deviceName(deviceName) {
    // 在线程结束时自动回收线程的内存
    connect(this, &AudioThread::finished,
            this, &AudioThread::deleteLater);
}

AudioThread::~AudioThread() {
    // 线程对象的内存回收时，正常结束线程
    requestInterruption();
    quit();
    wait();
}

void AudioThread::run() {
    // 录音操作
    // ...
}

2.3 开启线程

AudioThread *audioThread = new AudioThread(this);
audioThread->start();

2.4 结束线程

// 外部调用线程的requestInterruption，请求结束线程
audioThread->requestInterruption();

// 线程内部的逻辑
void AudioThread::run() {
    // 可以通过isInterruptionRequested判断是否要结束线程
    // 当调用过线程的requestInterruption时，isInterruptionRequested返回值就为true，否则为false
    while (!isInterruptionRequested()) {
    	// ...
    }
}

2.5 改造录音代码

// 数据包
AVPacket *pkt = av_packet_alloc();
while (!isInterruptionRequested()) {
    // 从设备中采集数据，返回值为0，代表采集数据成功
    ret = av_read_frame(ctx, pkt);

    if (ret == 0) { // 读取成功
        // 将数据写入文件
        file.write((const char *) pkt->data, pkt->size);

        // 释放资源
        av_packet_unref(pkt);
    } else if (ret == AVERROR(EAGAIN)) { // 资源临时不可用
        continue;
    } else { // 其他错误
        char errbuf[1024];
        av_strerror(ret, errbuf, sizeof (errbuf));
        qDebug() << "av_read_frame error" << errbuf << ret;
        break;
    }
}
