前言

之前,我们在探索动画及渲染相关原理的时候,我们输出了几篇文章,解答了iOS动画是如何渲染,特效是如何工作的疑惑。我们深感系统设计者在创作这些系统框架的时候,是如此脑洞大开,也 深深意识到了解一门技术的底层原理对于从事该方面工作的重要性。

因此我们决定 进一步探究iOS底层原理的任务 ,本文探索的底层原理围绕“OC对象的本质【底层实现、内存布局、继承关系”展开

一、概述

我们在日常开发中得知,OC语言中,所有的类都继承自 NSObject类。
那么,我们要探索OC对象的本质,首先就要围绕NSObject,通过几个维度入手:

• 1. NSObject的底层实现
• 2. 通过NSObject的继承关系,去进一步了解其NSObject对象的本质

二、NSObject的底层实现

1. 通过 Clang 转 源码格式查看

我们在上一篇文章:OC的本质 中得出了结论:

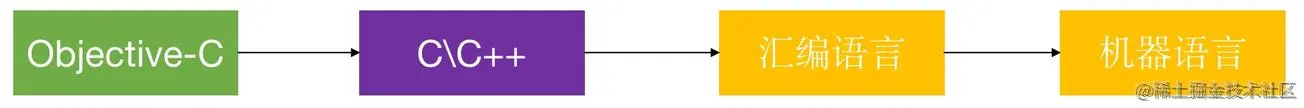

我们平时编写的Objective-C代码，底层实现其实都是C、C++代码、asm汇编代码，所以Objective-C的面向对象 都是基于C\C++的数据结构实现的

因此,我们可以写一份最简单的命令行项目,通过Clang编译器把源码文件 转成 C++的格式,进行查看,其底层的实现。

命令行: 格式: clang -rewrite-objc OC源文件 -o 输出的CPP文件

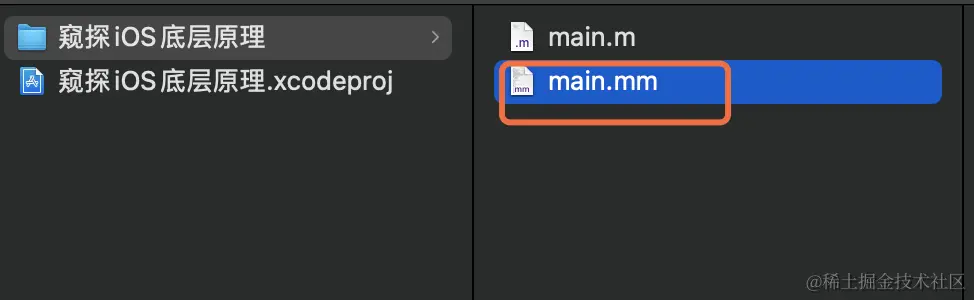

clang -rewrite-objc main.m -o main.mm

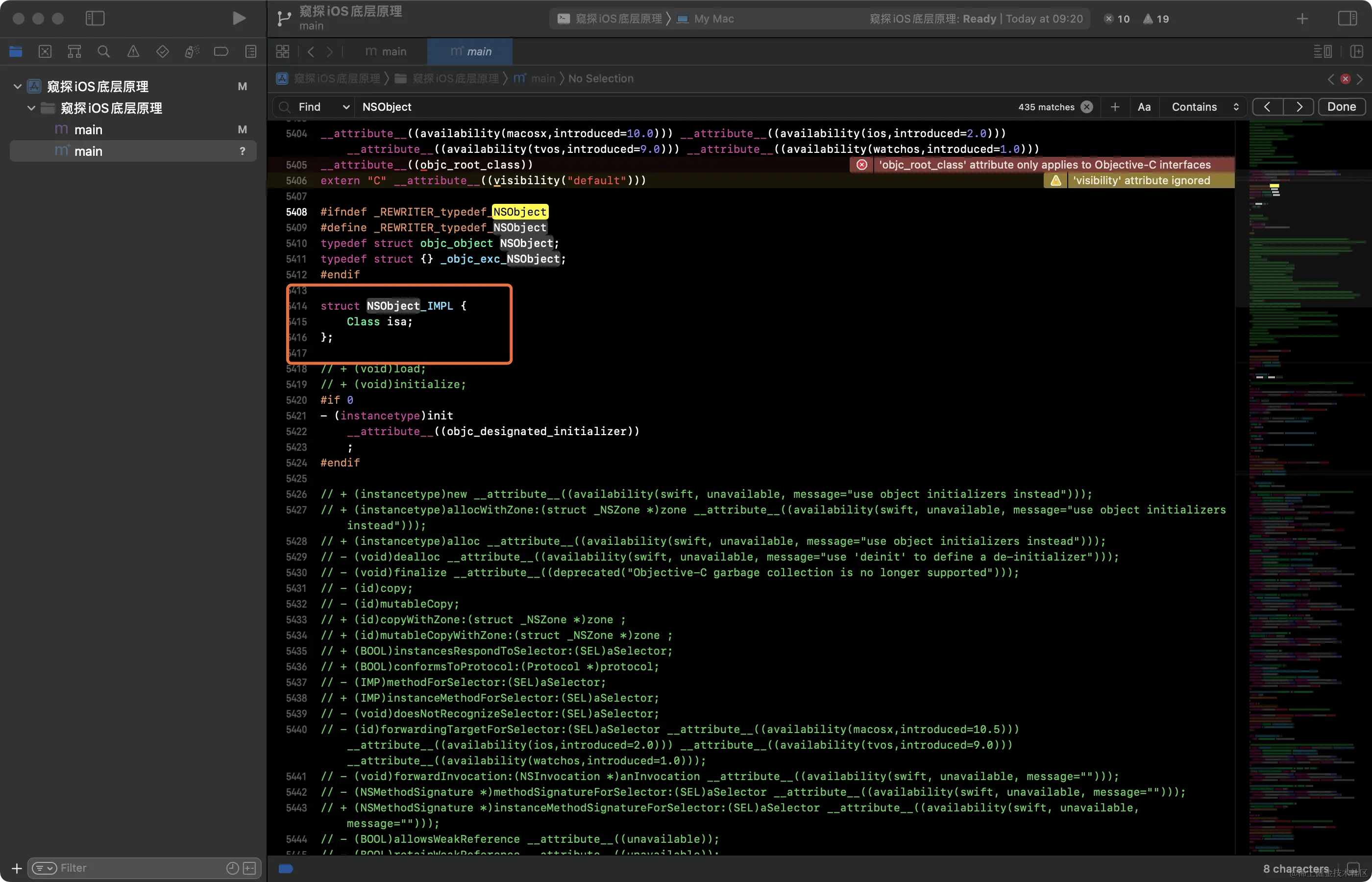

我们打开代码可以看见:

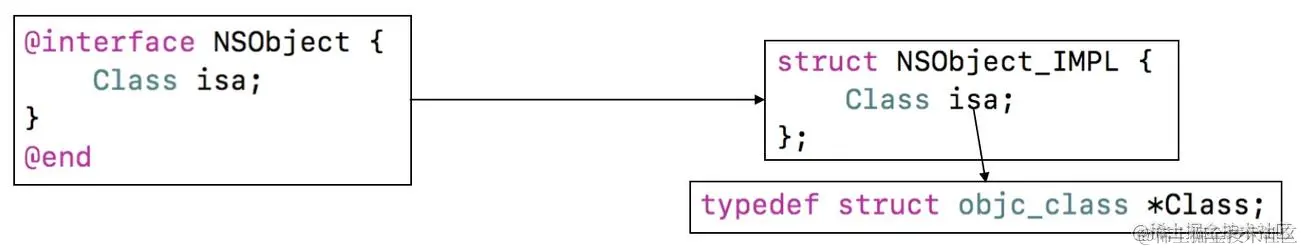

NSObject的底层是一个结构体类型,内部有一个Class类型的成员名叫isa:

struct NSObject_IMPL {
     Class isa;
};

2.查看源码

我们在上一篇文章:OC的本质 中了解到了,苹果官方已经对OC语言的底层实现有了一部分的开源！！
因此,我们可以通过阅读源码的形式了解NSObject的底层实现:

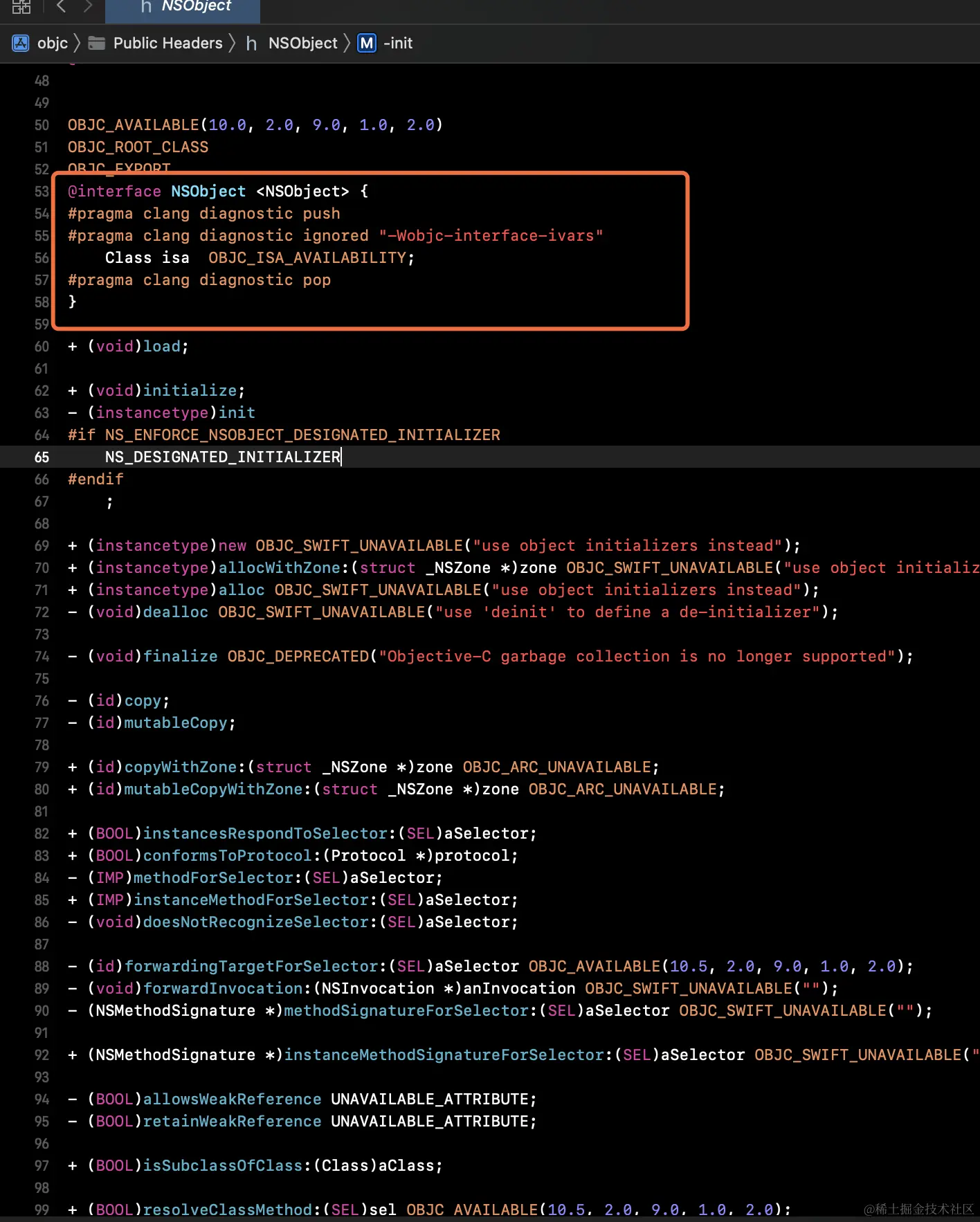

我们可以通过.h文件看到,NSObject内部确实只有一个Class类型的isa成员,其余皆是一些方法。 若我们了解内存分配就知道,我们探索一个类的内部结构的内存布局情况,关注其成员对象即可,不需要关注其方法(方法存储在公共内存位置,提供给所有的实例对象使用、类对象使用)。
因此,我们进一步去看看Class是什么东西即可：

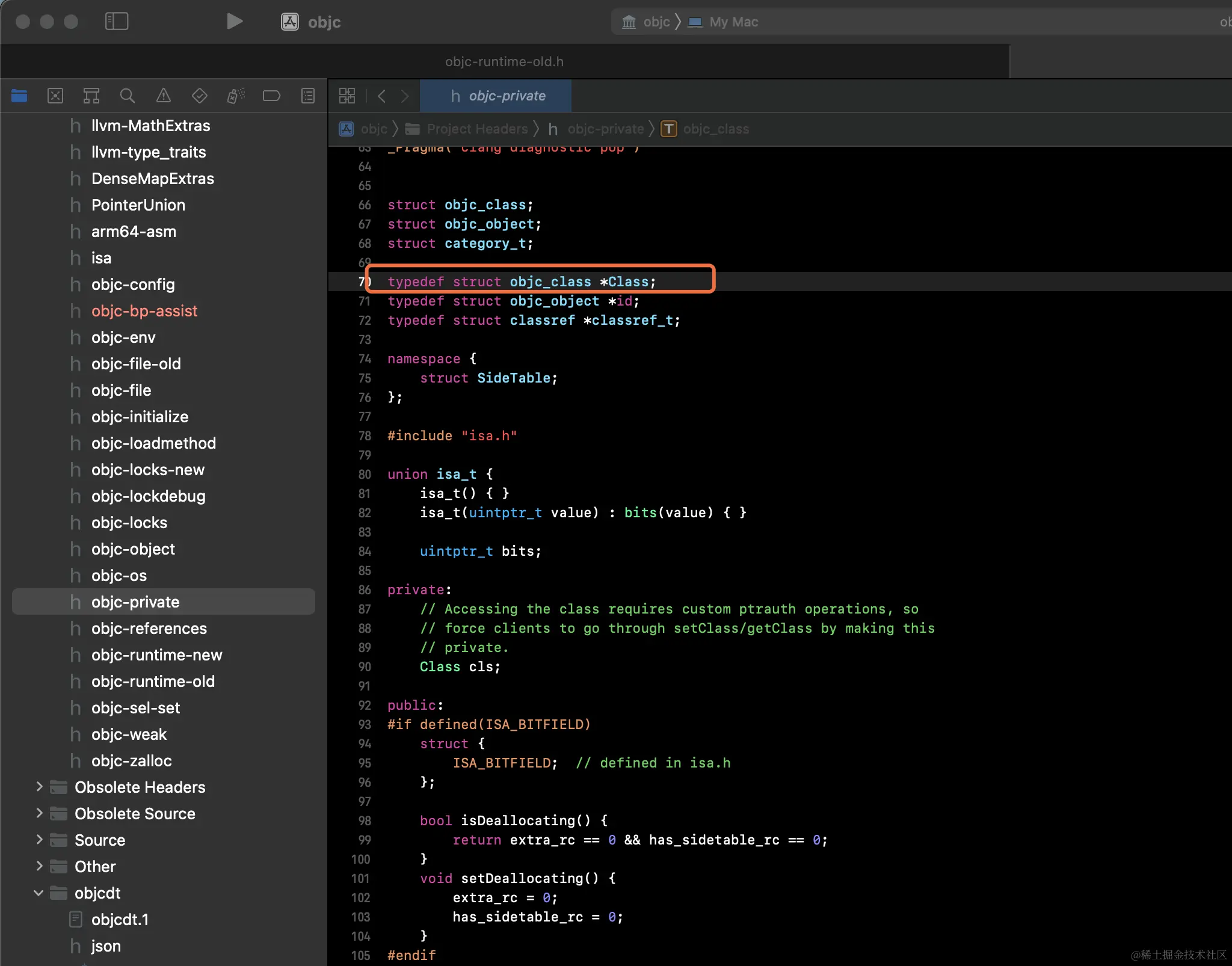

我们查看源码得知,Class本质是一个 objc_class 类型的结构体指针

typedef struct objc_class *Class;

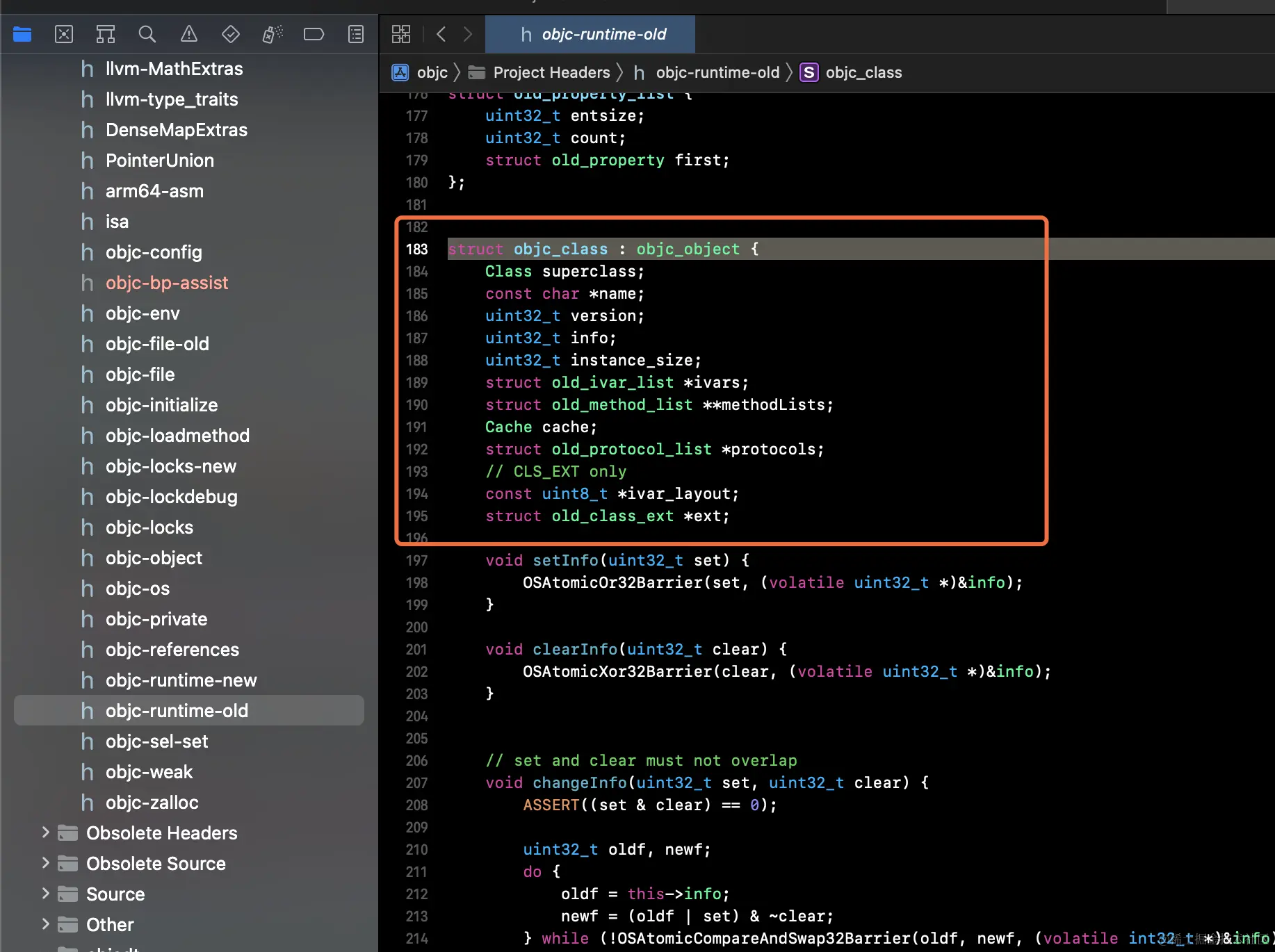

我们进一步去看一下 objc_class这个结构体： 我们发现objc_class结构体继承自objc_object结构体，且objc_class内部有若干成员如下(忽略其函数、方法):

struct objc_class : objc_object {

    Class superclass;

    const char *name;

    uint32_t version;

    uint32_t info;

    uint32_t instance_size;

    struct old_ivar_list *ivars;

    struct old_method_list **methodLists;

    Cache cache;

    struct old_protocol_list *protocols;

    // CLS_EXT only

    const uint8_t *ivar_layout;

    struct old_class_ext *ext;
    ....
}

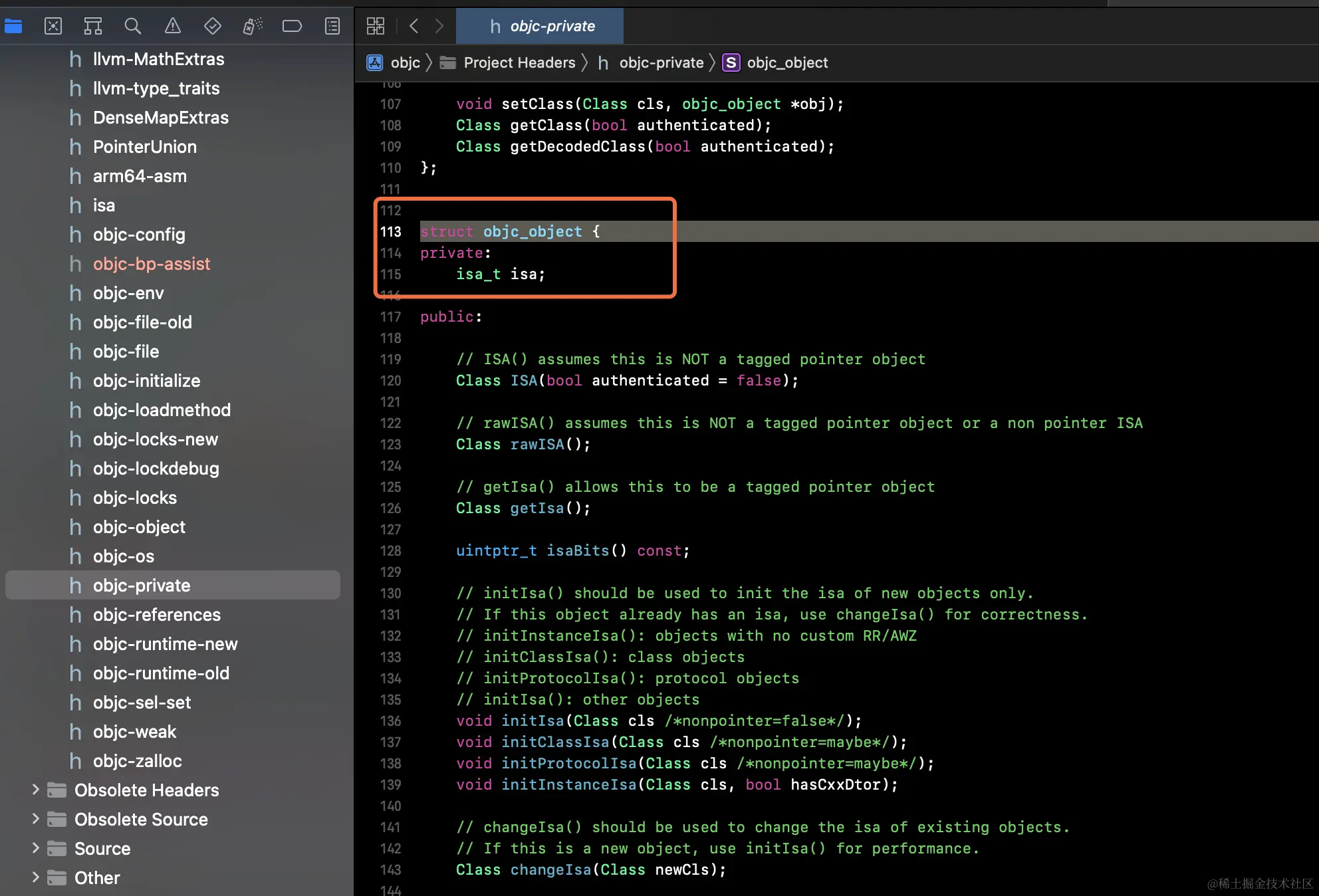

我们跳进去查看 objc_object发现,其本身也只有一个 isa_t类型的成员

struct objc_object  {
    private:
    isa_t isa;
    ....
}

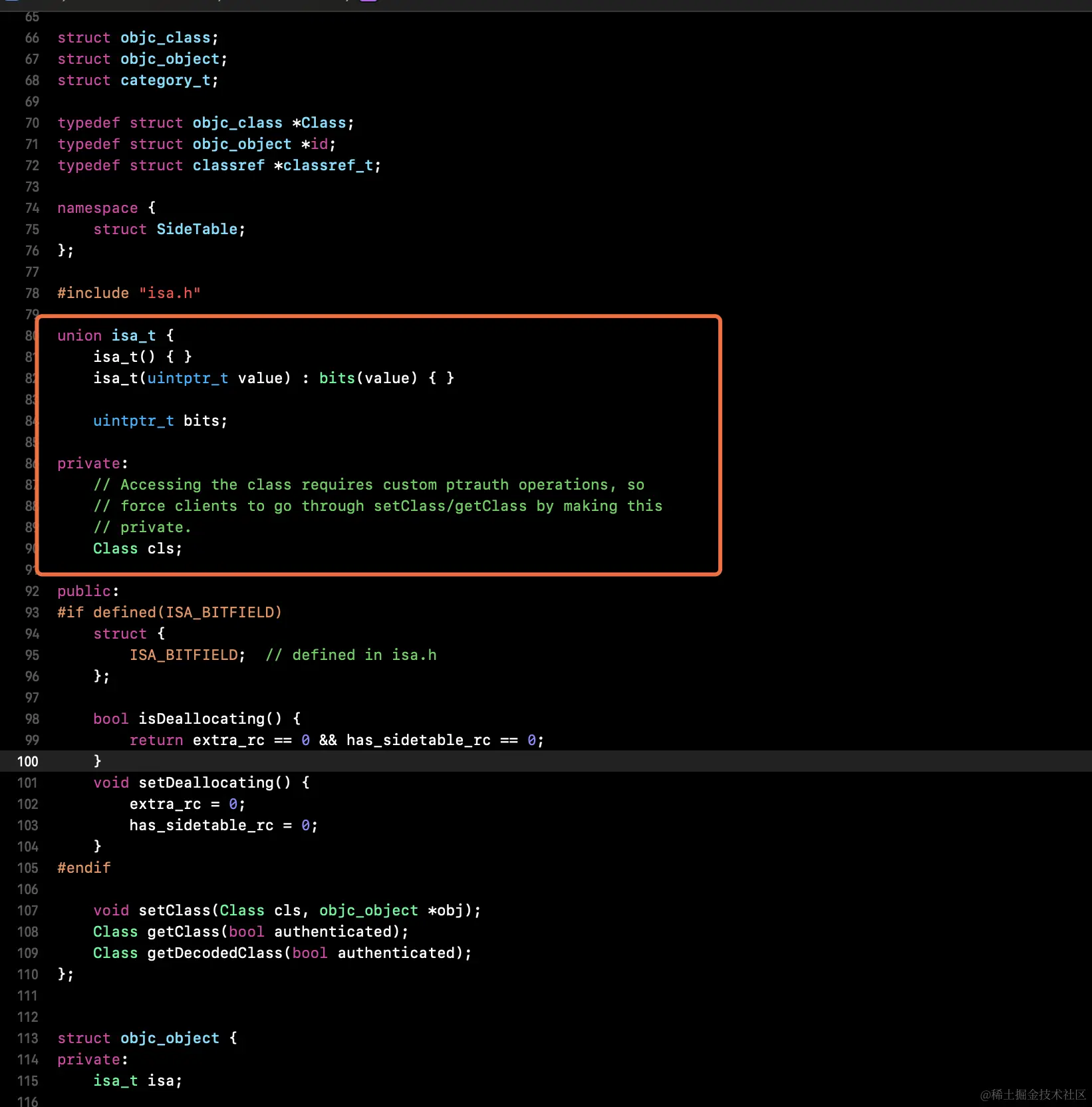

最终 isa_t类型的成员是一个联合体

3.总结

通过前面的介绍,我们可以将NSObject的定义简写为:

目前官方暴露的头文件中的格式:
@interface NSObject <NSObject> {
    Class isa   ;
}
@end

简写格式:

@interface NSObject <NSObject> {
    objc_class isa   ;
}
@end

结构体objc_class的实现:

struct objc_class  {
    private:
    isa_t isa;
    public:
    Class superclass;

    const char *name;

    uint32_t version;

    uint32_t info;

    uint32_t instance_size;

    struct old_ivar_list *ivars;

    struct old_method_list **methodLists;

    Cache cache;

    struct old_protocol_list *protocols;

    // CLS_EXT only

    const uint8_t *ivar_layout;

    struct old_class_ext *ext;

    ....
}

OC对象的本质

• Objective-C的对象、类主要是基于C\C++的结构体实现的
• 凡是继承自NSObject的对象，都会自带一个类型是Class的isa的成员变量

  • 将其转成C++，就可以看到NSObject本质上是一个叫做NSObject_IMPL的结构体

  • 其成员变量isa本质上也是一个指向objc_class结构体的指针(objc_class继承自objc_object结构体,内部有一个isa成员)

4.其它|将Objective-C代码转换为C\C++代码

通过下面的命令可以将OC代码转换为C++代码来查看

• clang -rewrite-objc OC源文件 -o 输出的CPP文件 由于Clang会根据不同平台转换的C++代码有所差异，所以针对iOS平台用下面的命令来转换
• 如果需要链接其他框架，使用-framework参数。比如-framework UIKit

// 意为：通过Xcode运行iPhone平台arm64架构，重写OC文件到C++文件
xcrun -sdk iphoneos clang -arch arm64 -rewrite-objc OC源文件 -o 输出的CPP文件

三、NSObject的内存布局

在iOS中查看对象内存布局的几种方式:

• 1. 通过 lldb命令(若是同学们不熟悉lldb,可以参考我这篇文章入门:LLDB【命令结构、查询命令、断点设置、流程控制、模块查询、内存读写、chisel插件】
• 2. 通过 Debug -> Debug Workfllow -> View Memory （Control+Option+Shift + Command + M）
• 3. 通过 底层函数API

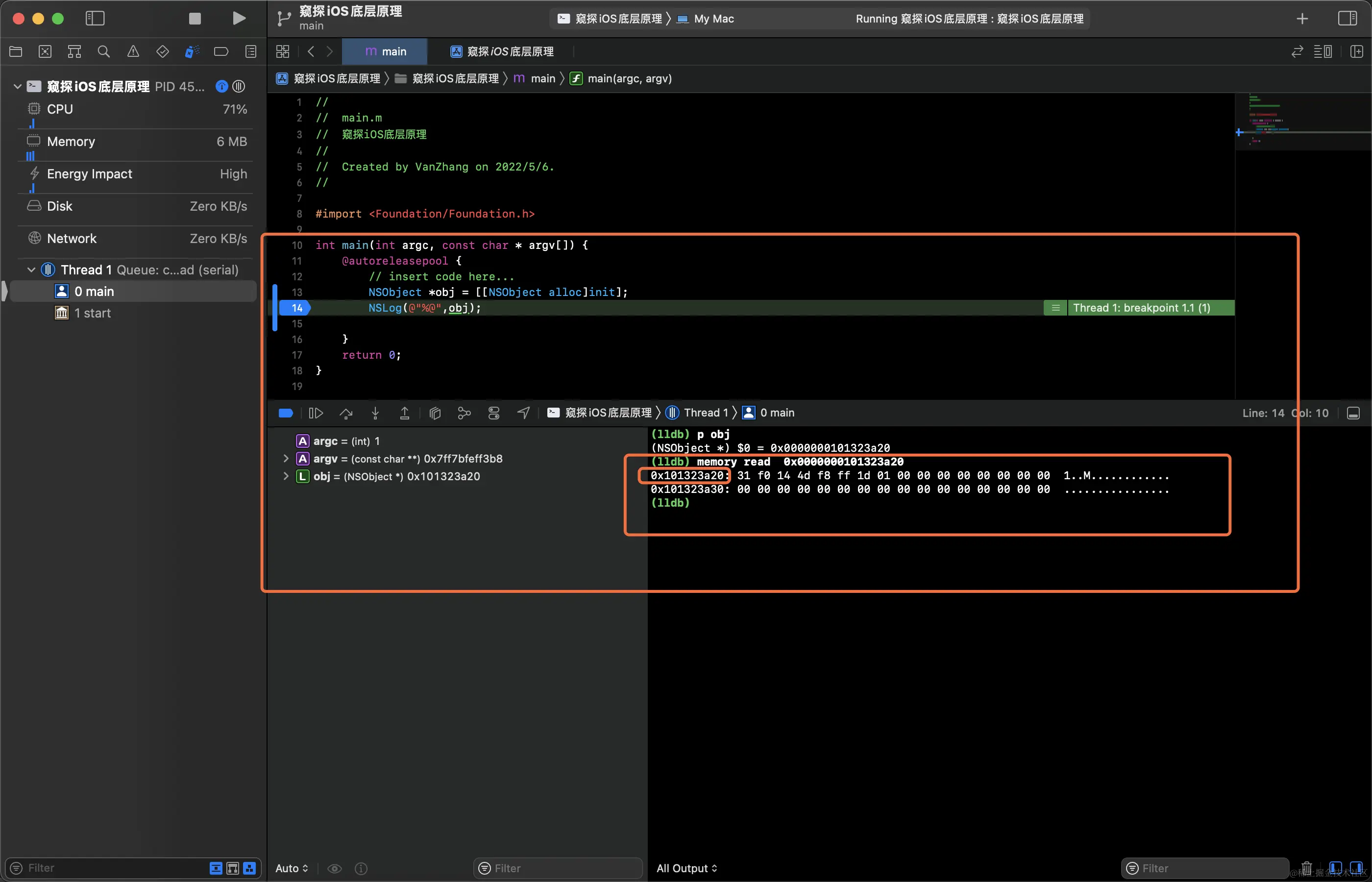

1.通过 lldb命令 窥探NSObject内存布局

• 1、添加断点
• 2、打印内存地址: 通过 po 命令打印出 对象的内存地址
• 3、打印内存布局: 通过 memory read + 内存地址值 命令打印出 对象的内存布局情况:

• 我们从打印结果中可以得出结论:一个NSObject对象,系统给其分配了16个字节

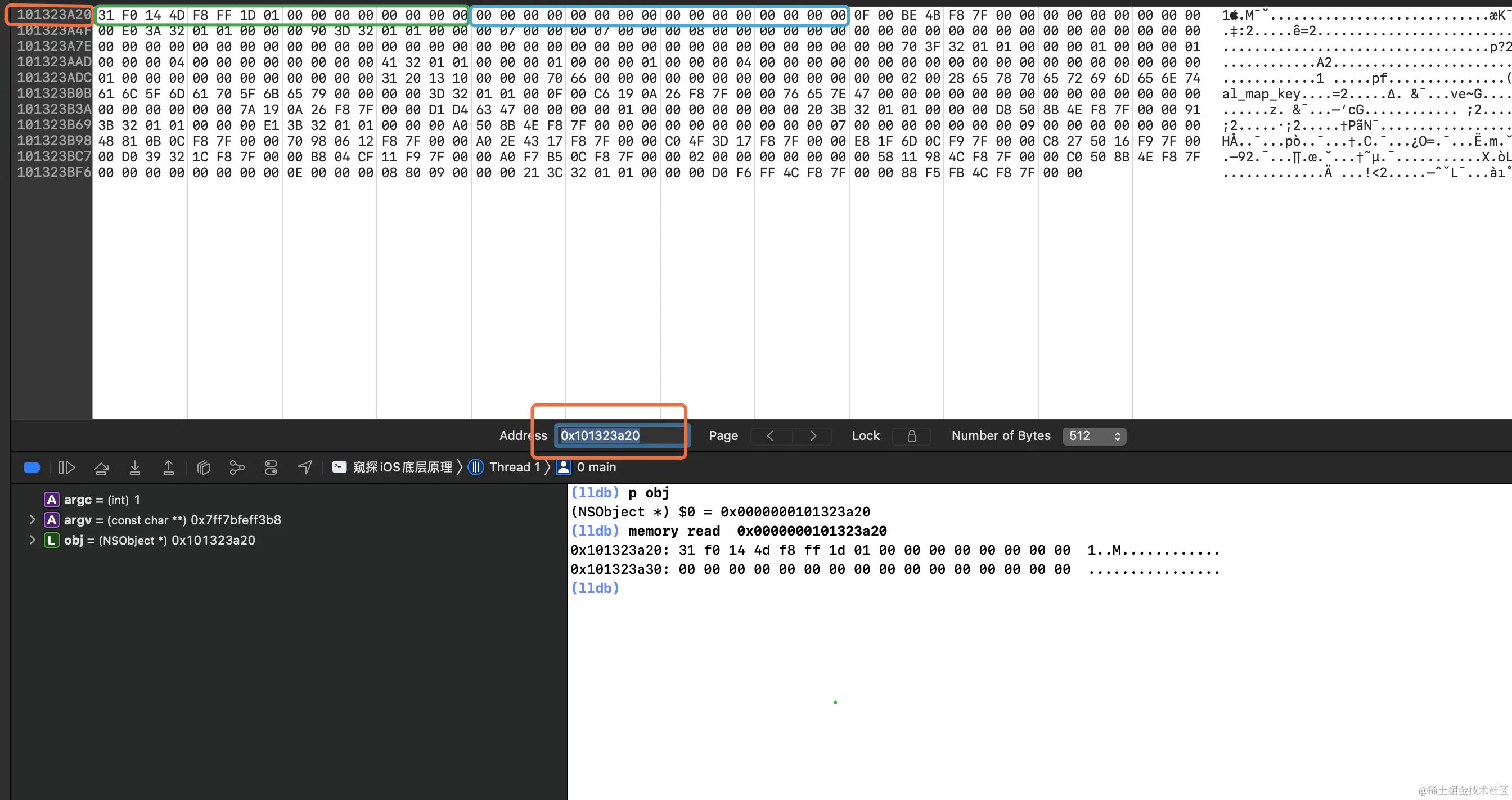

2.通过 View Memory 窥探NSObject内存布局

• 从截图上我们可以看到,地址101323a20与101323a4F之间差48,刚好显示差了一行
• 而101323a20的整个存储空间为绿色框框出来的一部分，蓝色框为101323a30开始的部分了
• 从内存布局中我们看到,NSObject中有十六个字节,但是只用了八个字节来存储内容。与前面的方式是得到的结论是相符合的。

3.通过 底层函数API 窥探NSObject内存布局

我们通过阅读苹果官方开源的源码,我们可以看到runtime中有一个函数:

/**
 * Returns the size of instances of a class.
 *
 * **@param** cls A class object.

 *

 * **@return** The size in bytes of instances of the class \e *cls,* or \c 0 if \e *cls* is \c Nil.

 */

OBJC_EXPORT size_t

class_getInstanceSize(Class _Nullable cls)

    OBJC_AVAILABLE(10.5, 2.0, 9.0, 1.0, 2.0);

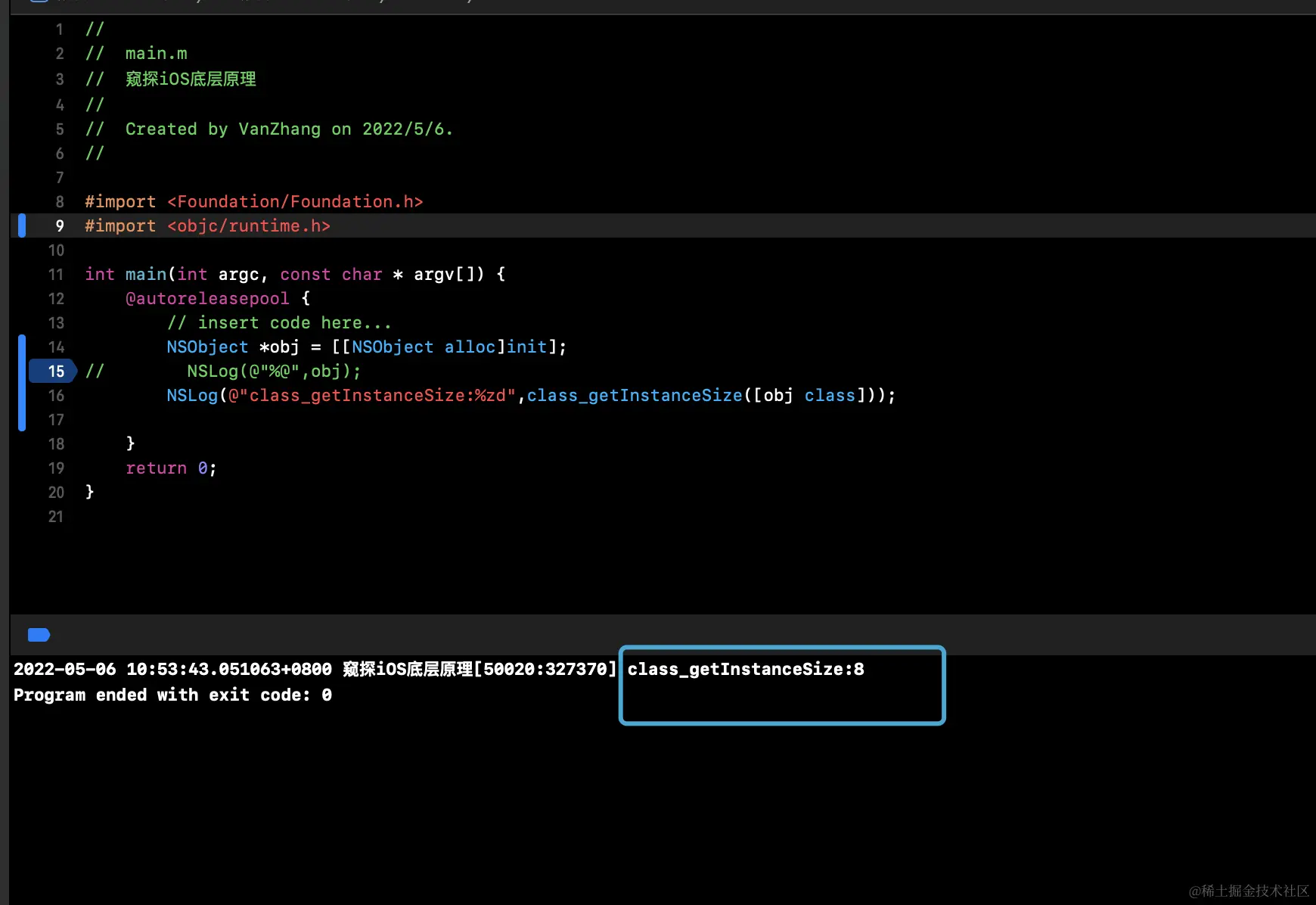

我们通过调用可以看到结果:

#import <objc/runtime.h>
class_getInstanceSize([NSObject class]);

结果是8。
为什么是8？？跟我们前面得到的结论不一致！！！我们继续往下探索！！

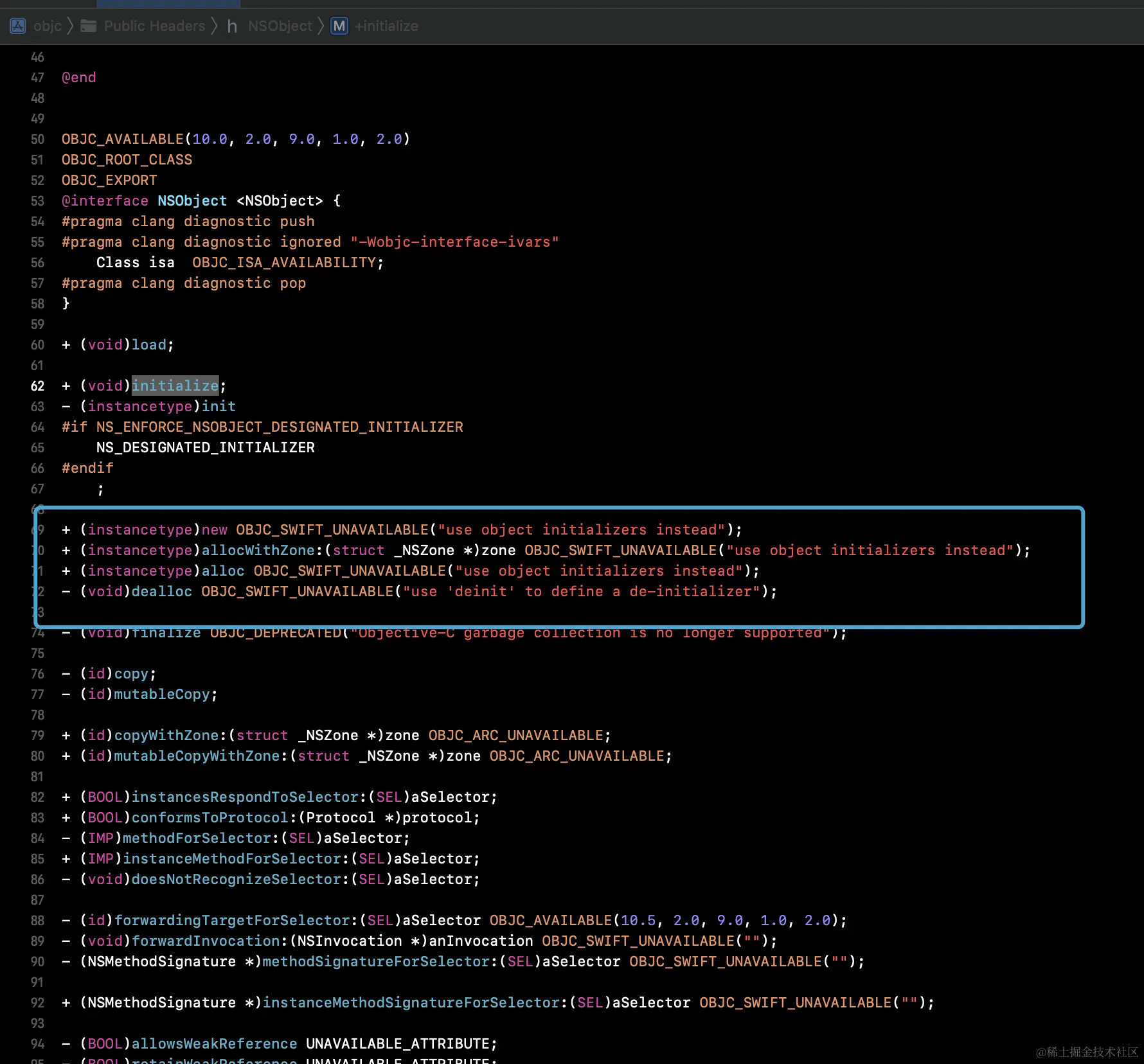

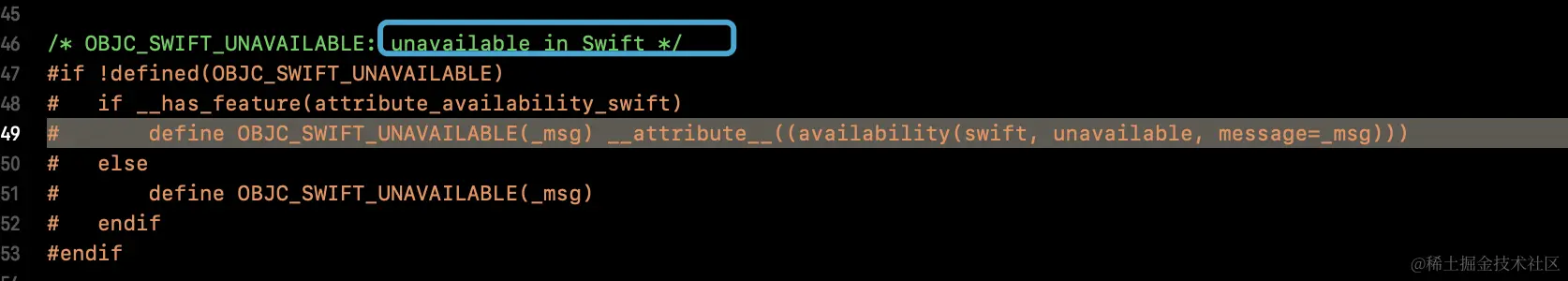

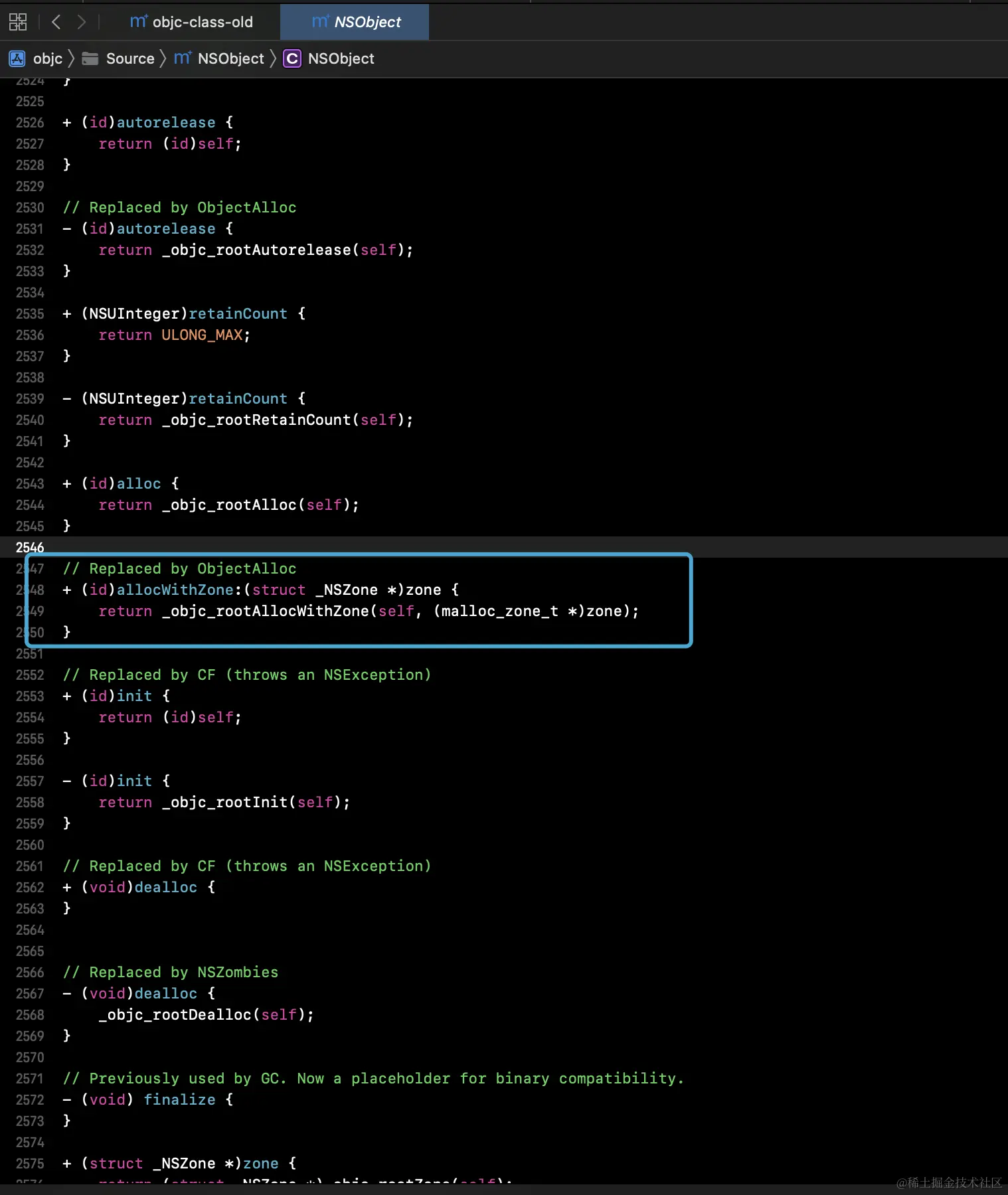

我们知道,OC中创建对象分配内存是通过 alloc方法,我们直接去看官方开源的程序中alloc的实现即可(本质上最终alloc的实现就会调用allocWithZone:方法): OBJC_SWIFT_UNAVAILABLE这段宏是限制Swift语言分配内存（因为目前存在OC+Swift混编的情况,这个不是本篇幅谈论的范畴,咱们只关注 纯OC 环境即可） 我们从NSObject.mm文件可以看到其实现调用的函数:

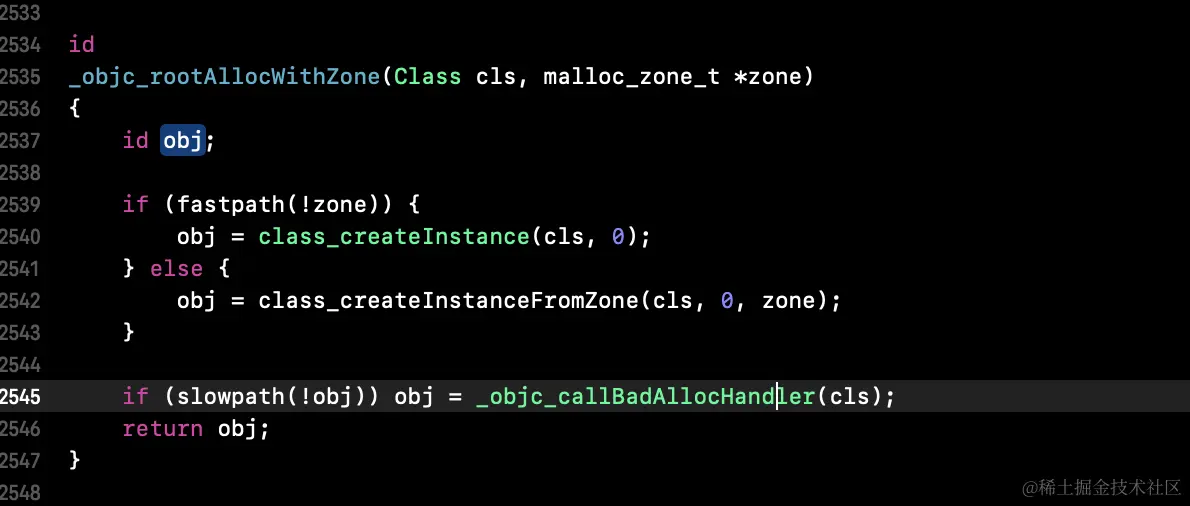

从图上我们清晰看见,最终其调用的是objc里面的 _objc_rootAllocWithZone函数:

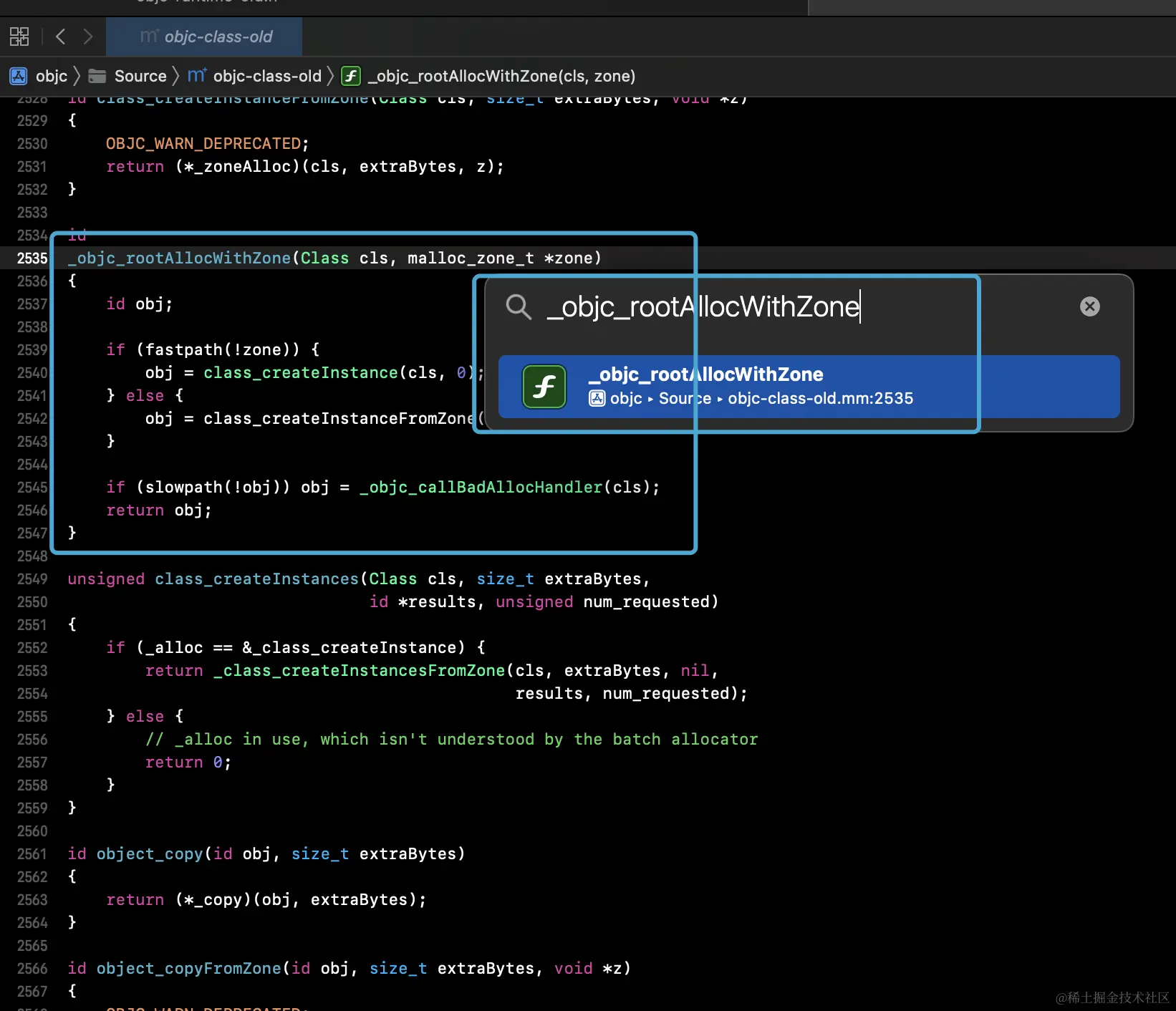

我们通过全局搜索找到函数的内部实现:

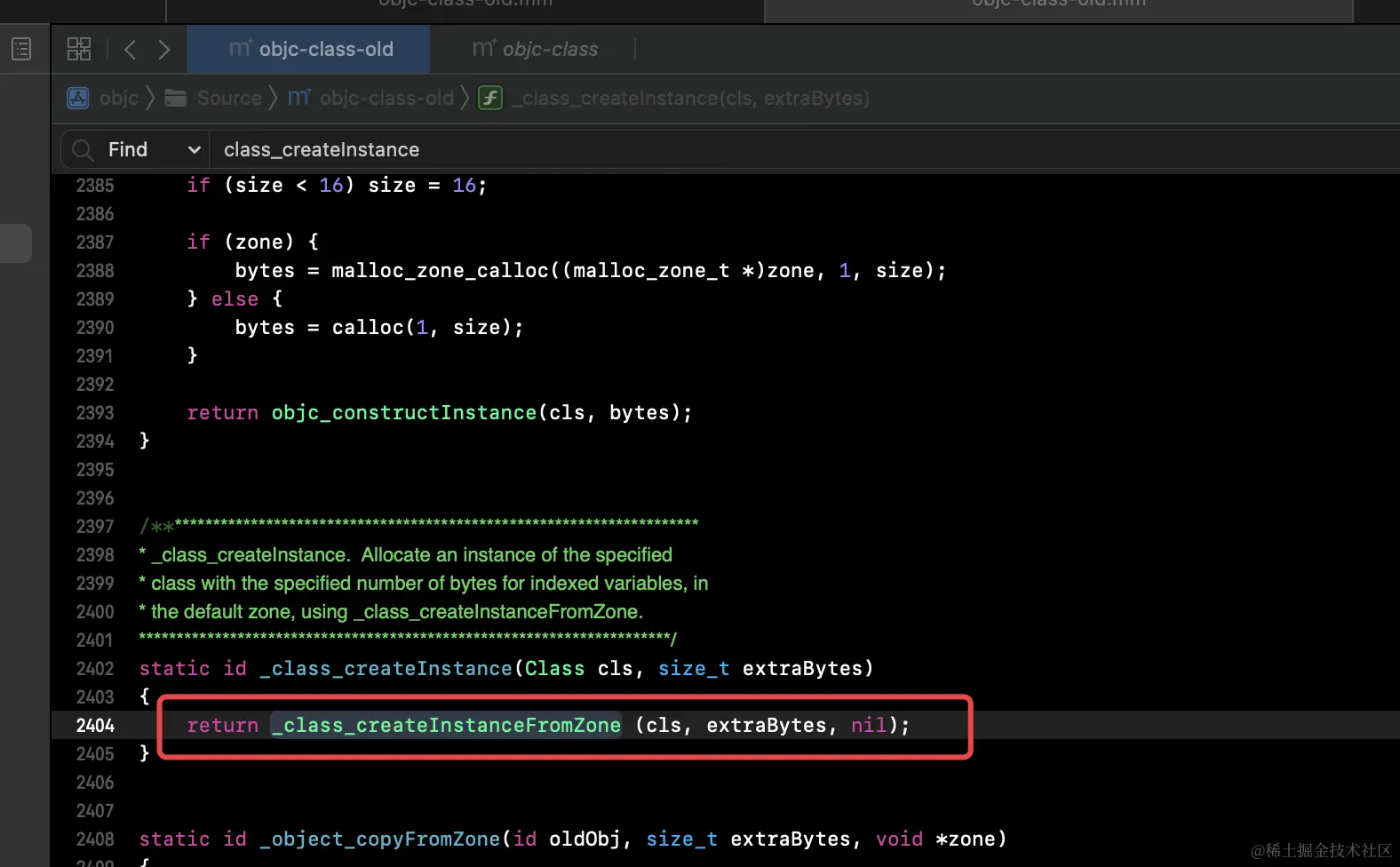

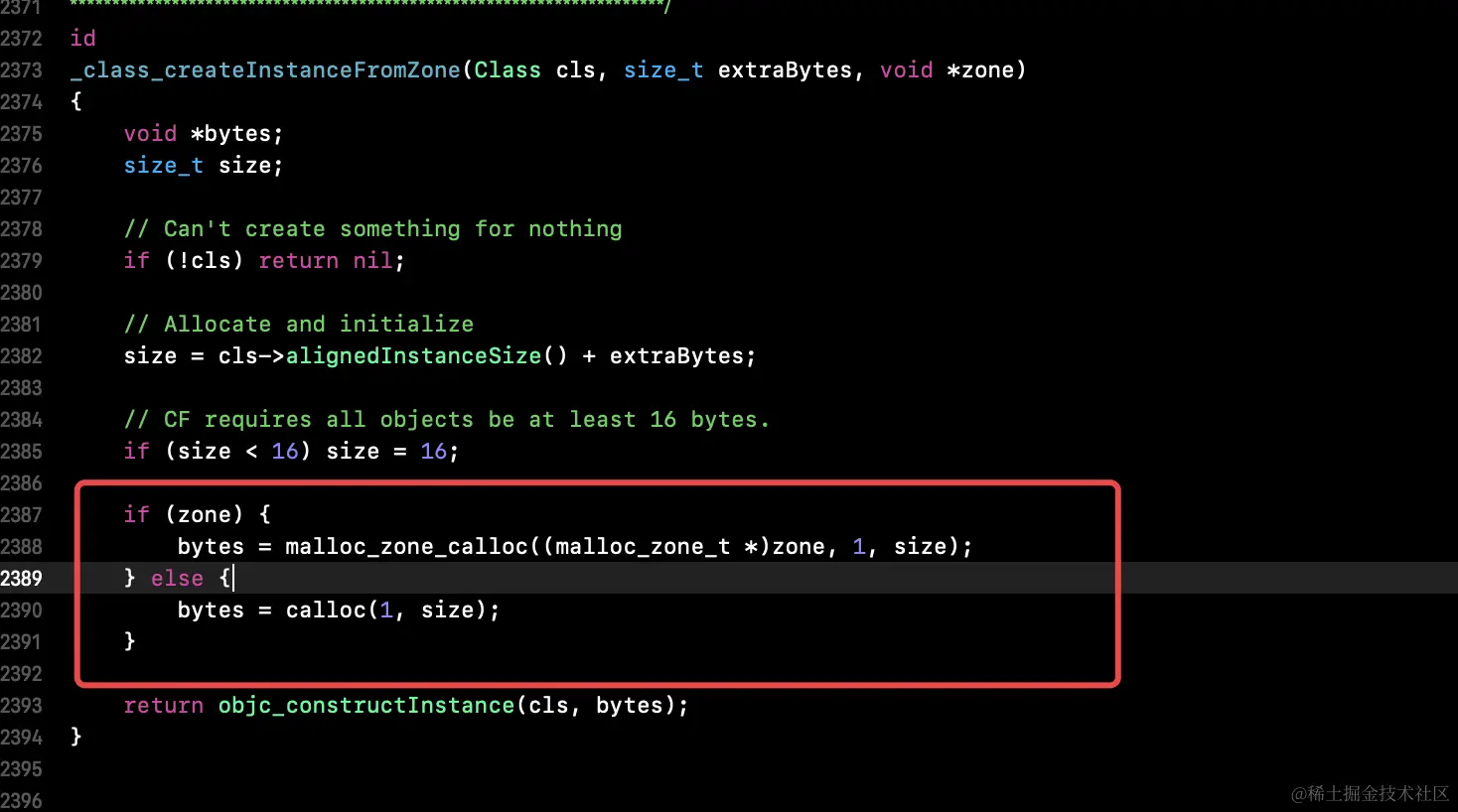

我们可以看到语言逻辑,在其首次分配内存的时候,调用了函数: class_createInstance class_createInstance函数最终也是调用了 class_createInstanceFromZone函数

obj = class_createInstance(cls, 0);

从函数的实现中我们也看到了,CF框架要求:所有对象至少分配16个字节内存。这涉及到内存对齐的概念。

• 系统底层是早已开辟了16个长度、32个长度、48个长度、64个长度、128个长度....(16的倍数)的内存块的
• 当分配内存给对象时,是按照对象需要内存,能容纳其所需且最接近其的16的最小公倍数来分配内存块的

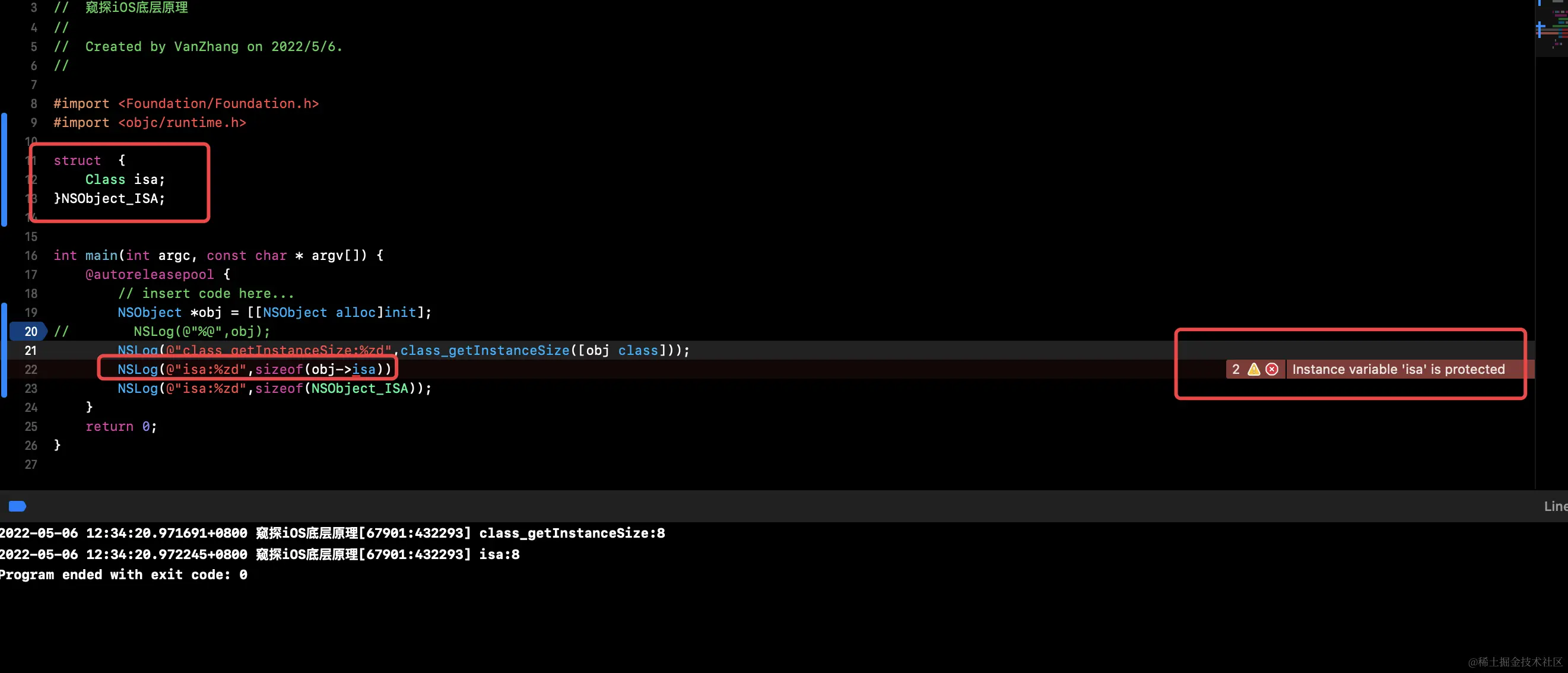

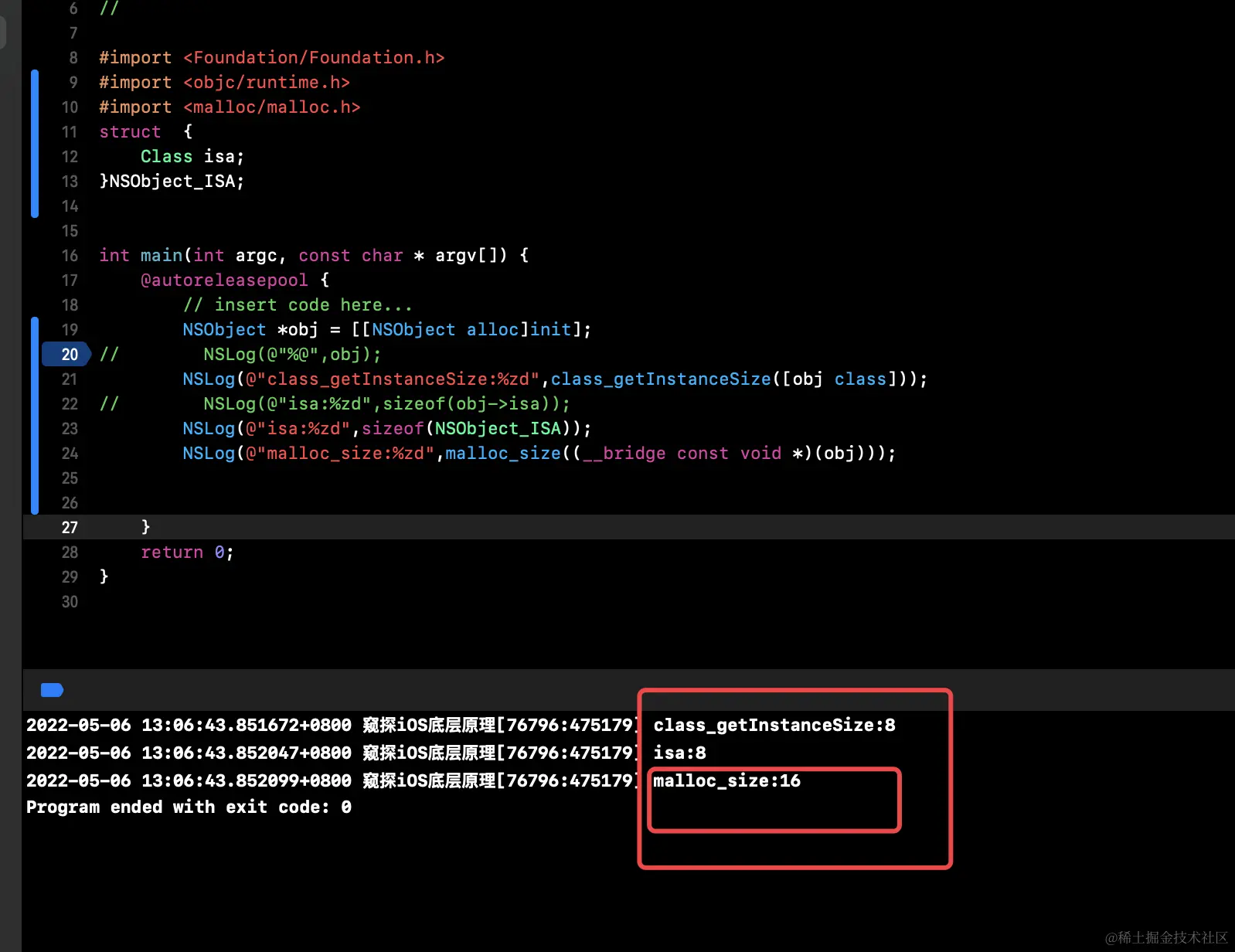

• 结合前面探索,我们不难猜出这段代码得出的8个字节,是用来存储 isa 指针的,我们来验证一下: 如图所示,我们无法直接访问isa私有成员变量(苹果设计不可以直接访问),但是我们窥探过其开源代码,知道其数据结构,我们可以自己在外部写一个类似的结构体对象进行调试打印！且通过验证得出结论,我们的猜想是正确的！
  那么我们可以得出结论:class_getInstanceSize这个runtime函数是用来获取,创建一个对象的实例,至少得给其分配多少内存的！(也就是其本身的数据结构需要多少内存)

  #import <objc/runtime.h>

  class_getInstanceSize([NSObject class]);

我们进一步去找一找源码,看看系统底层对内存对齐方面的处理:

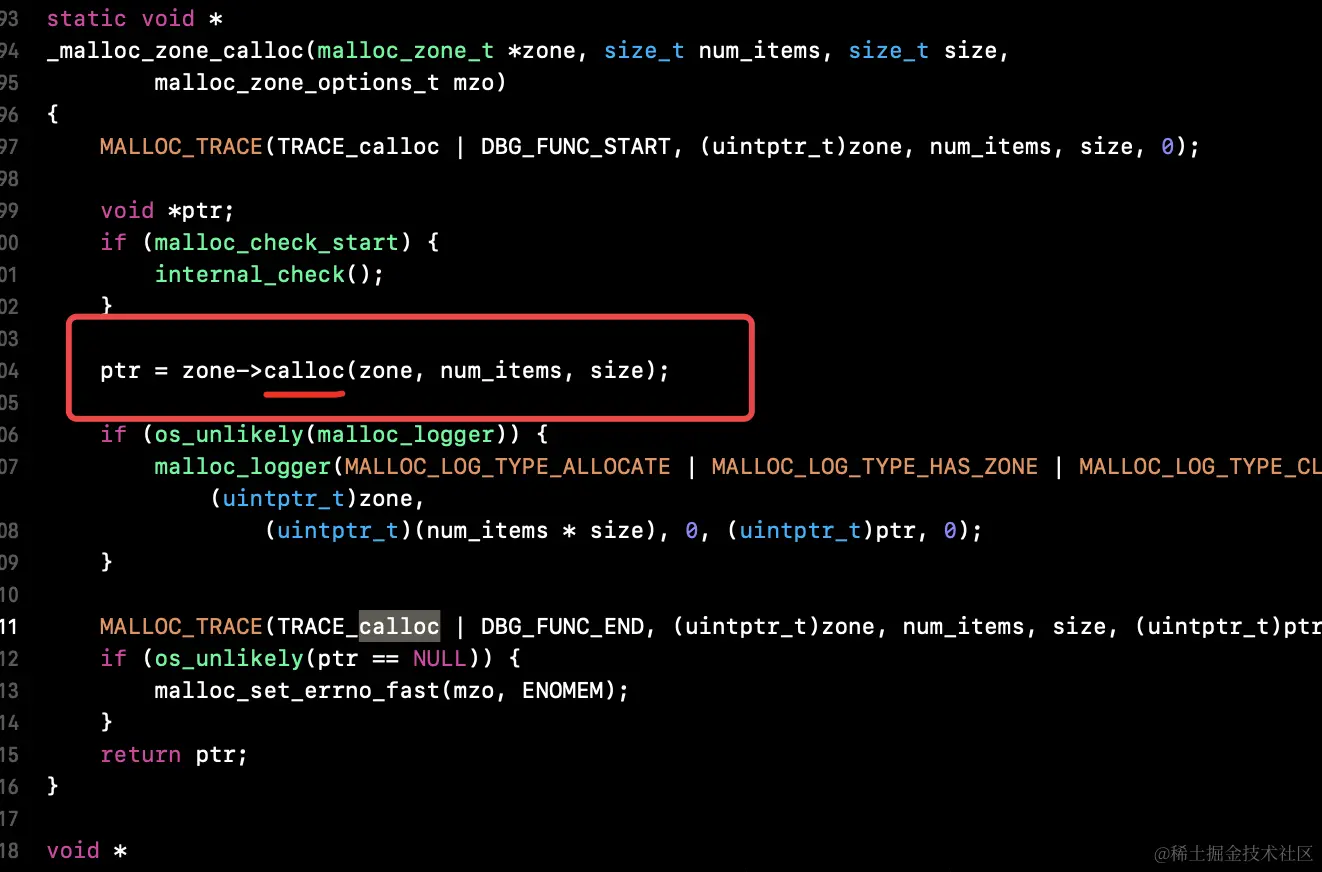

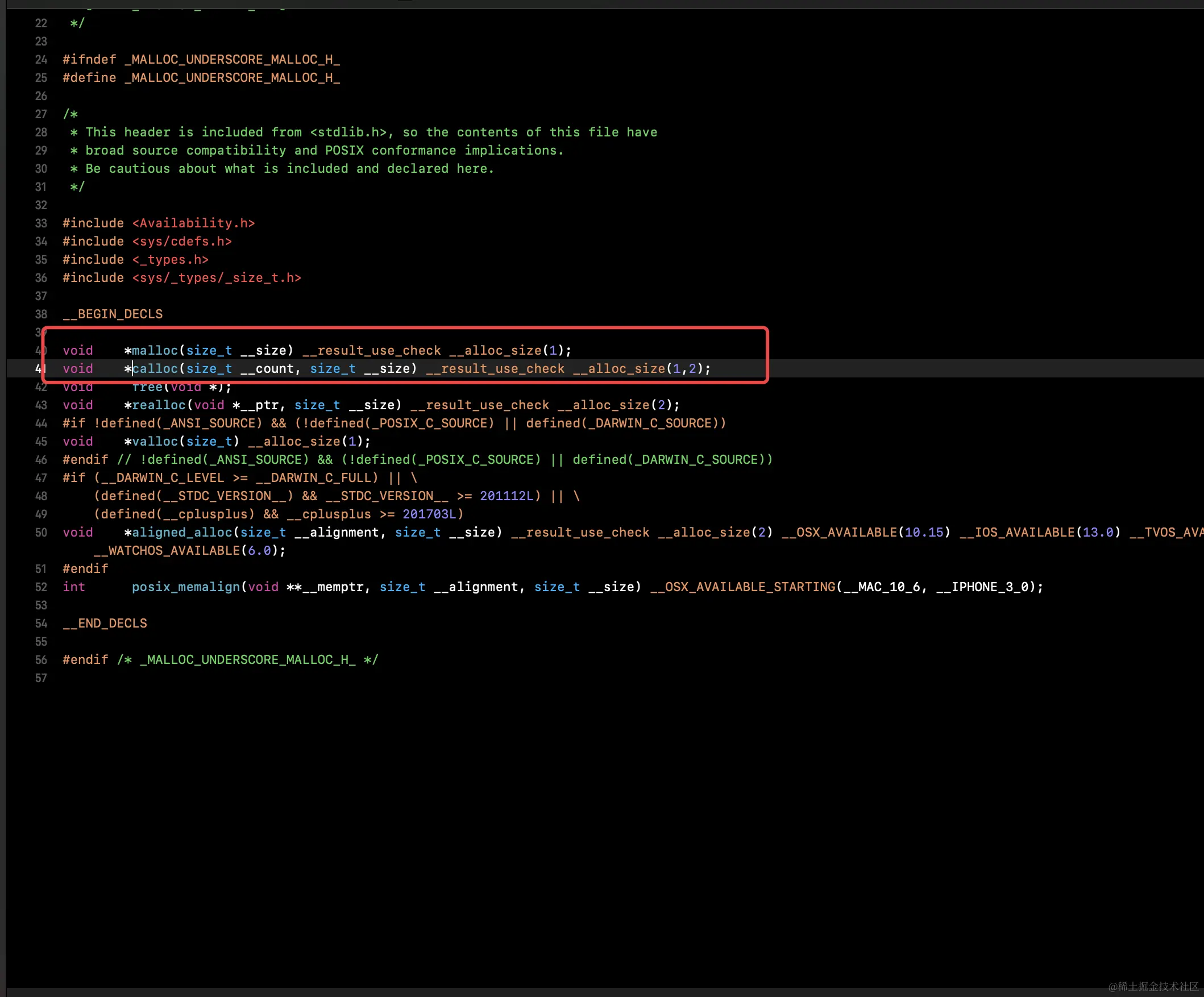

我们可以看到红框框中框出来的部分,为分配内存的代码!在objc这份源码中已经看不到了,我们要重新去苹果的OpenSource去下载libmalloc这个开源文件进行探索: 我们查找到 _malloc_zone_calloc的实现: 从上图,我们不难得知,本质上还是调了calloc函数

• 其中zone->calloc传入的zone 就是 上一步中的 default_zone

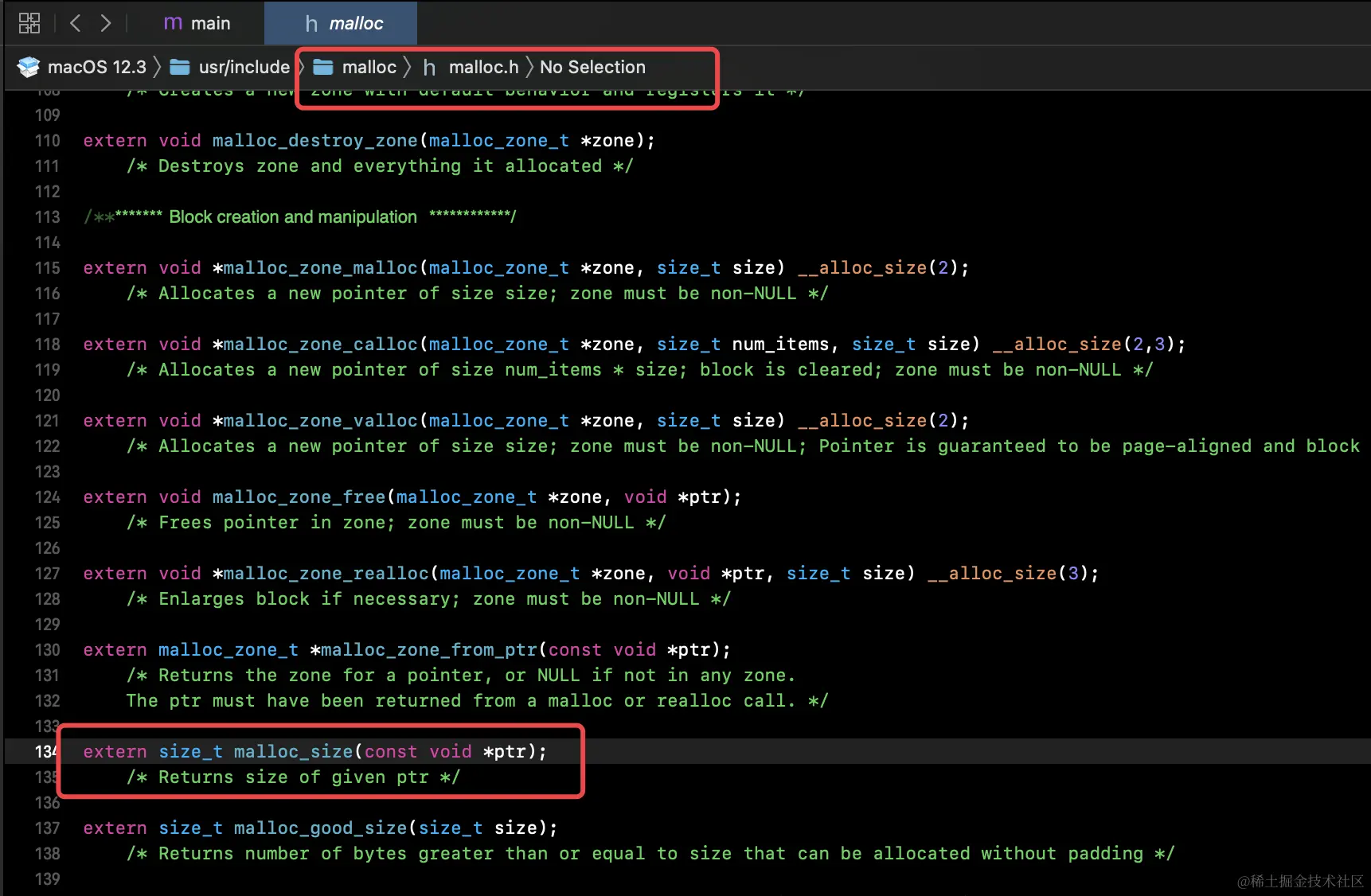

• 这个关键代码的目的就是申请一个指针，并将指针地址返回 calloc这个函数的实现,苹果官方没有开源 但是我们在系统暴露的malloc.h头文件中找到了一个函数:

extern size_t malloc_size(const void *ptr);  /* Returns size of given ptr */

其解释是指,创建对象时,分配多少内存,并把分配的内存地址返回给指针ptr。我们试着用一下这个函数去获取一下实际分配的内存:

从打印结果我们可以看到 实际分配了16个字节,与前面的几种方式得到的结论一致！！

4.总结:

我们对前面两个函数做一个总结:

创建一个实例对象，至少需要多少内存？
#import <objc/runtime.h>
class_getInstanceSize([NSObject class]);


创建一个实例对象，实际上分配了多少内存？
#import <malloc/malloc.h>
malloc_size((__bridge const void *)obj);

我们前面通过三种方式,得出结论,创建一个NSObject对象:

• 至少需要8个字节的内存(用于存放isa指针)
• 实际分配了16个字节的内存(因为系统开发者在设计的时候,规定了内存分配的规则)
• OC对象的内存对齐参数为 16
  • 若需要分配的内存不够16,则以给16个字节
  • 若对象需要分配的内存超过16,则以能容纳对象的数据结构为前提,以最接近其的16最小公倍数为最终分配大小进行分配

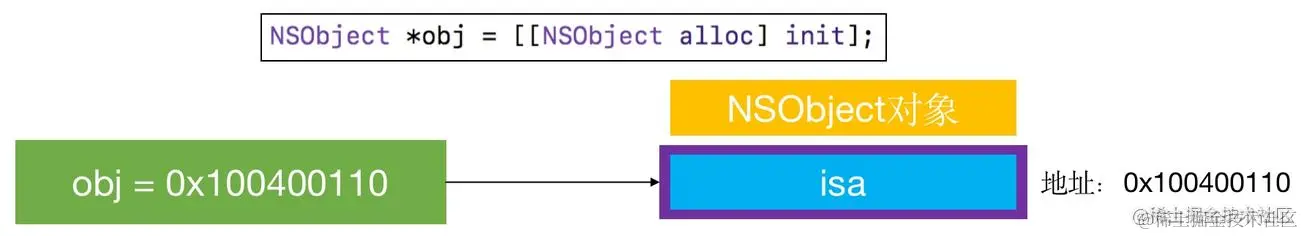

• 一个OC对象在内存中的布局:
  • 系统会在堆中开辟一块内存空间存放该对象
  • 这块空间里还包含成员变量和isa指针
  • 然后栈里的 局部变量 指向这块存储空间 的地址

四、通过继承关系进一步了解NSObject

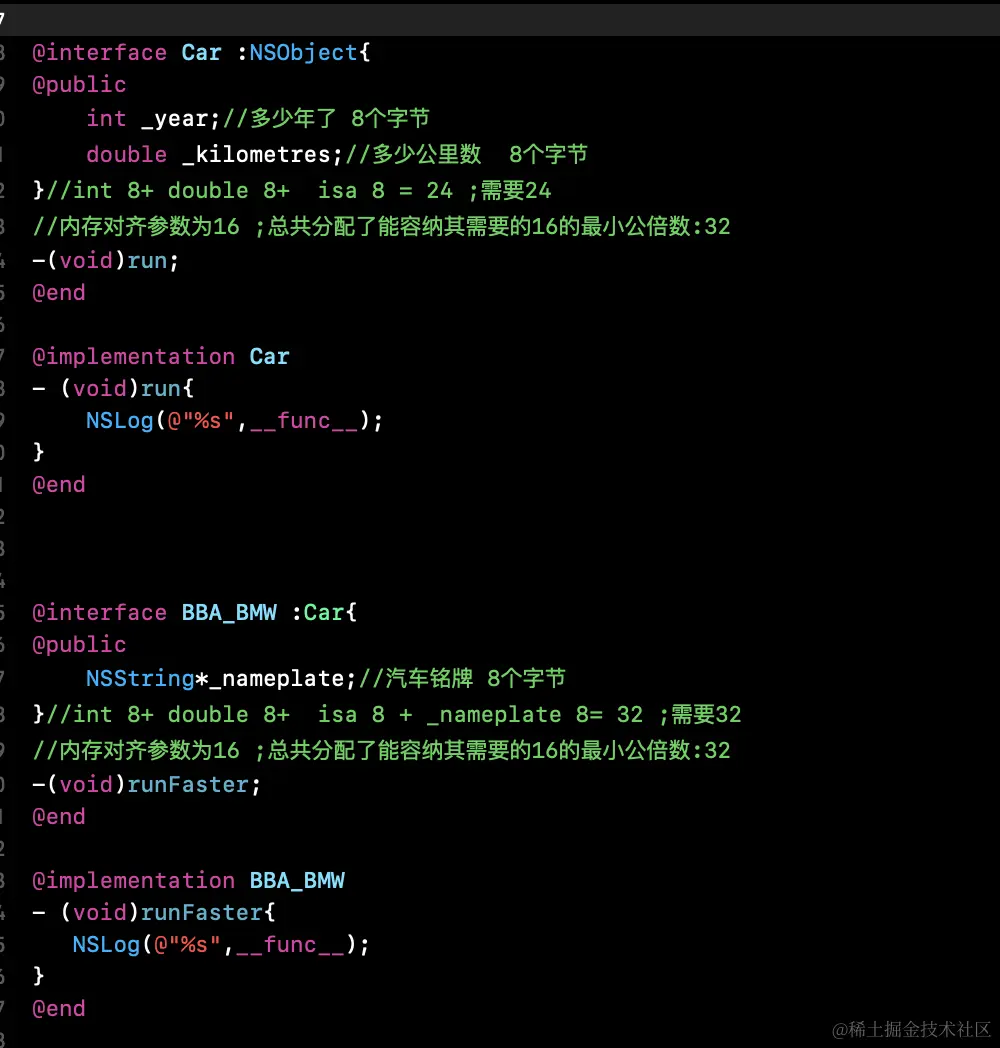

随手写两个类:

• Car继承自NSObject
• BBA_BMW继承自Car

//
//  main.m
//  窥探iOS底层原理
//
//  Created by VanZhang on 2022/5/6.
//


#import <Foundation/Foundation.h>
#import <objc/runtime.h>
#import <malloc/malloc.h>

struct  {
    Class isa;
}NSObject_ISA;




@interface Car :NSObject{

@public

    int _year;//多少年了 4个字节

    double _kilometres;//多少公里数  4个字节

}//int 8+ double 8 +  isa 8 = 24 ;需要24

//内存对齐参数为16 ;总共分配了能容纳其需要的16的最小公倍数:32

-(void)run;

@end


@implementation Car

- (instancetype)init{

    self = [super init];

    if (self) {

        _year = 1;

        _kilometres = 2;

    }

    return self;

}

- (void)run{

    NSLog(@"%s",__func__);

}

@end


@interface BBA_BMW :Car{

@public

    NSString*_nameplate;//汽车铭牌 8个字节

}//int 8+ double 8+  isa 8 + _nameplate 8= 32 ;需要32

//内存对齐参数为16 ;总共分配了能容纳其需要的16的最小公倍数:32

-(void)runFaster;

@end



@implementation BBA_BMW

- (void)runFaster{

   NSLog(@"%s",__func__);

}

@end


void testFunc(void){

    Car *c = [[Car alloc]init];

    c->_year = 18;

    c->_kilometres = 890123;

    NSLog(@"Car_class_getInstanceSize:%zd",class_getInstanceSize([c class]));

    NSLog(@"Car_size:%zd",malloc_size((__bridge const void *)(c)));

    BBA_BMW *bba = [[BBA_BMW alloc]init];

    bba->_nameplate = @"宝马七系";

    NSLog(@"BBA_BMW_class_getInstanceSize:%zd",class_getInstanceSize([bba class]));

    NSLog(@"BBA_BMW_size:%zd",malloc_size((__bridge const void *)(bba)));



}

int main(int argc, const char * argv[]) {

    @autoreleasepool {

        // insert code here...

        NSObject *obj = [[NSObject alloc]init];

        // NSLog(@"%@",obj);

        NSLog(@"class_getInstanceSize:%zd",class_getInstanceSize([obj class]));

       // NSLog(@"isa:%zd",sizeof(obj->isa));

        NSLog(@"isa:%zd",sizeof(NSObject_ISA));

        NSLog(@"malloc_size:%zd",malloc_size((__bridge const void *)(obj)));



        testFunc();

    }

    return 0;

}

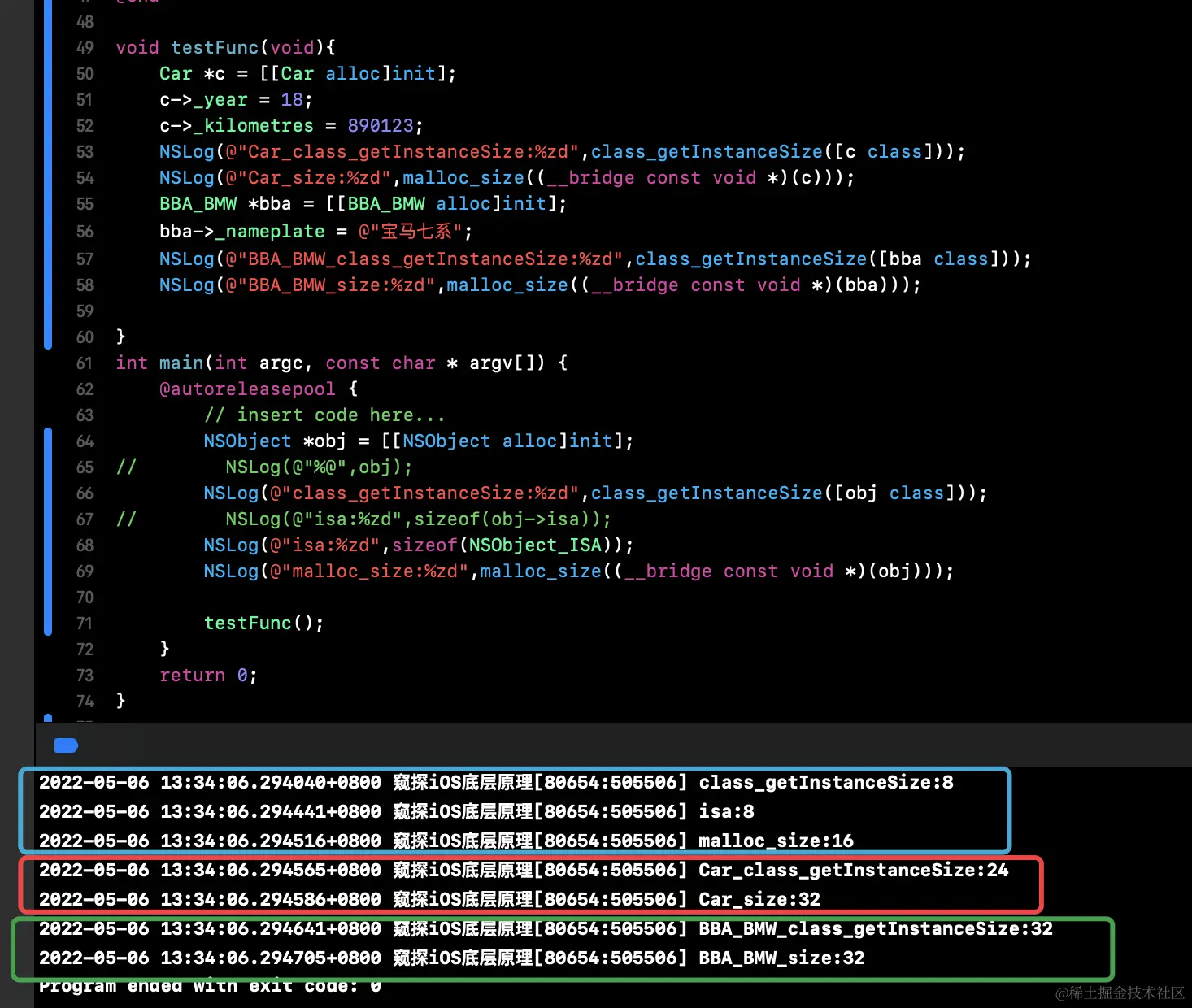

1.运行项目,通过系统函数打印一下:

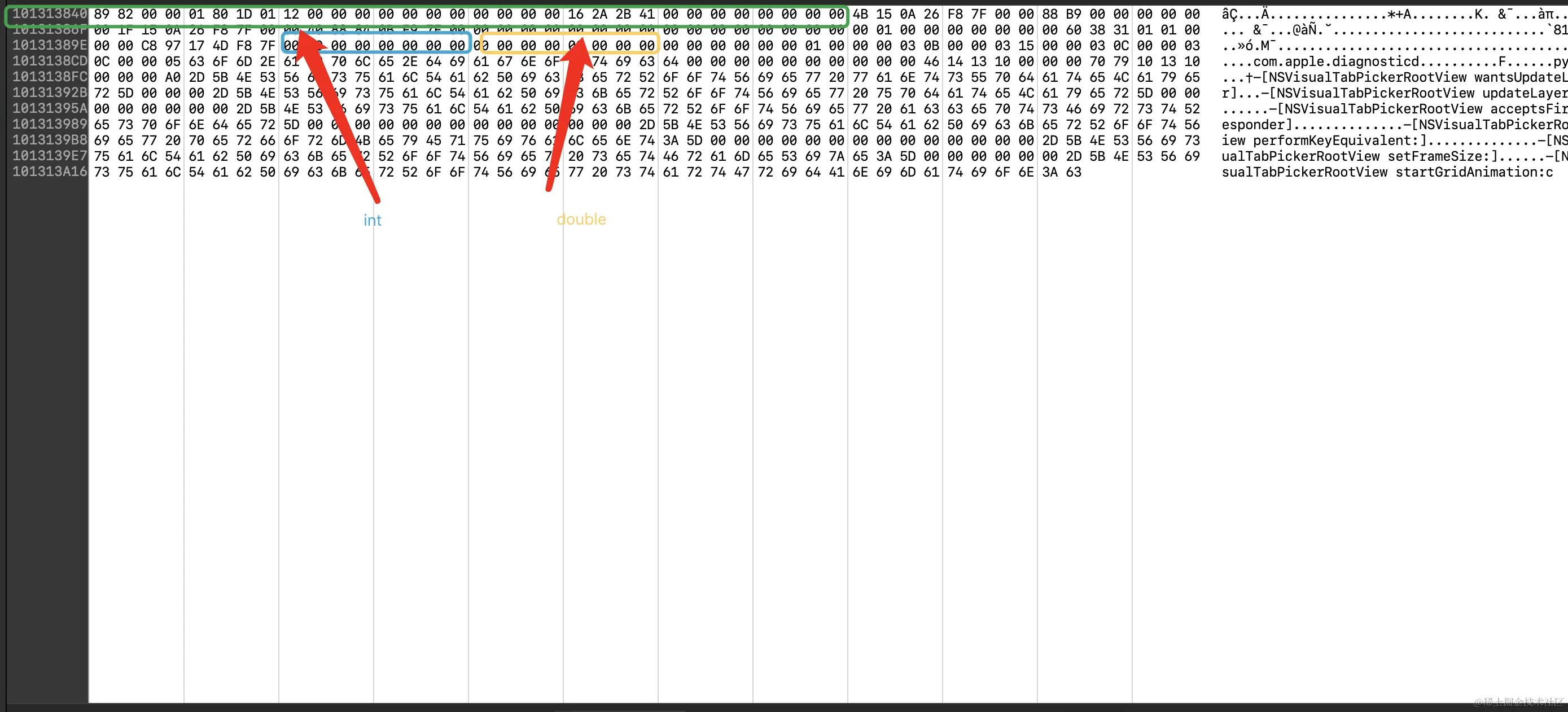

2.打断点,通过ViewMemory查看一下内存

car:

• 我们前面将_year设置为18,在16进制中,0x12=十进制的18

• 实际分配了32,真正用到了24 bba:

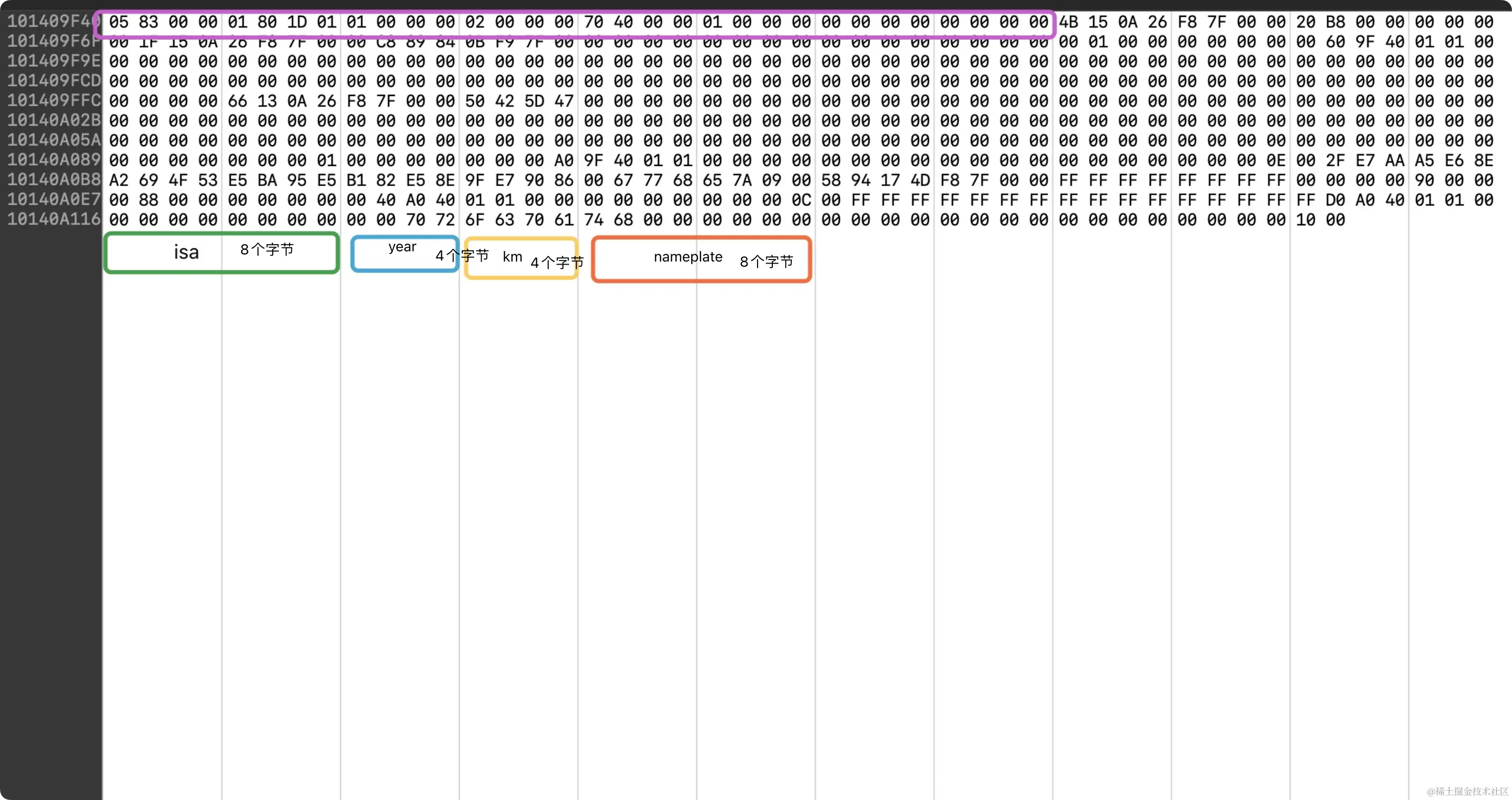

• 我们前面将_year默认设置为1,将 _kilometres改为int类型 默认设置为 2

• 内存分布情况如下:

总结

通过通篇介绍,我们了解了 NSObject的底层实现、通过三种不同的方式窥探了NSObject对象的底层内存布局、写了两三个类关注继承关系下 的OC对象的内存布局情况
