之前,我们在探索动画及渲染相关原理的时候,我们输出了几篇文章,解答了iOS动画是如何渲染,特效是如何工作的疑惑。我们深感系统设计者在创作这些系统框架的时候,是如此脑洞大开,也 深深意识到了解一门技术的底层原理对于从事该方面工作的重要性。

因此我们决定 进一步探究iOS底层原理的任务 ,本文探索的底层原理围绕“几种OC对象【实例对象、类对象、元类】、对象的isa指针、superclass、对象的方法调用、Class的底层本质”展开

一、概述

我们在上上篇探索OC的文章:Objective-C语言的的本质中,曾提到过 OC 是一种 面向对象 高级编程语言。因此本文紧接着上一篇文章的探索底层原理的步伐,开展 OC 面向对象 的语法,对 OC 的 几种 对象 类型 进行探究。
OC对象主要分为三种:

• instance对象（实例对象）
• class对象（类对象）
• meta-class对象（元类对象） 并且,我们要探索 类对象(Class) 的补充和扩展的语法:Category(分类)

二、instance对象

通过OC语言编写的程序中,instance对象就是通过类alloc出来的对象，每次调用alloc都会产生新的instance对象。
在上篇文章OC对象的本质中,通过讨论 NSObject对象的底层实现、内存布局、通过继承关系了解 子类、孙子类的 内存布局...就是探索 instance对象 的底层过程的开端。现在简单回顾一下之前探索的结论,并继续探索!
在OC对象的本质这篇文章中,我们得到的结论:

• NSObject的底层实现:

目前官方暴露的头文件中的格式:
@interface NSObject <NSObject> {
    Class isa   ;
}
@end

简写格式:

@interface NSObject <NSObject> {
    objc_class isa   ;
}
@end

结构体objc_class的实现:

struct objc_class  {
    private:
    isa_t isa;
    public:
    Class superclass;

    const char *name;

    uint32_t version;

    uint32_t info;

    uint32_t instance_size;

    struct old_ivar_list *ivars;

    struct old_method_list **methodLists;

    Cache cache;

    struct old_protocol_list *protocols;

    // CLS_EXT only

    const uint8_t *ivar_layout;

    struct old_class_ext *ext;

    ....
}

• 创建一个NSObject对象至少需要8个字节,在64位系统中,系统至少实际分配了 16个字节。

  • 至少需要8个字节的内存(用于存放isa指针)

  • 实际分配了16个字节的内存(因为系统开发者在设计的时候,规定了内存分配的规则)

  • OC对象的内存对齐参数为 16

    • 若需要分配的内存不够16,则以给16个字节
    • 若对象需要分配的内存超过16,则以能容纳对象的数据结构为前提,以最接近其的16最小公倍数为最终分配大小进行分配

  • 一个OC对象在内存中的布局:

    • 系统会在堆中开辟一块内存空间存放该对象
    • 这块空间里还包含成员变量和isa指针
    • 然后栈里的 局部变量 指向这块存储空间 的地址

  • 系统 提供了两个底层API给 开发者 进行 对内存分配情况的了解

    创建一个实例对象，至少需要多少内存？
    #import <objc/runtime.h>
    class_getInstanceSize([NSObject class]);


    创建一个实例对象，实际上分配了多少内存？
    #import <malloc/malloc.h>
    malloc_size((__bridge const void *)obj);



所有的OC类的基类 都是 NSObject,而 instance对象本质上是通过 [[Class alloc]init]......出来的

• alloc: 分配内存
• init: 初始化

int main(int argc, const char * argv[]) {

    @autoreleasepool {
        // obj1、obj2是NSObject的instance对象（实例对象）
        NSObject *obj1 = [[NSObject alloc]init];

        NSObject *obj2 = [[NSObject alloc]init];

        // 通过打印可以看出，它们是不同的两个对象，分别占据着两块不同的内存
        NSLog(@"obj1:%p",obj1);

        NSLog(@"obj2:%p",obj2);

    }

    return 0;

}


我们随手写四个类:(继承关系如下:)

• Car : NSObject
  • 增加了一个成员: int _year
• CarRun : Car
  • 增加了一个方法:
    • -(void)run;
• BBA_BMW :CarRun
  • 增加了一个成员: ;
    • NSString*_nameplate;
• BBA_BMW_RunFaster :BBA_BMW
  • 增加了一个方法:
    • -(void)runFaster;

@interface Car :NSObject{

@public

    int _year;

}

@end


@implementation Car

- (instancetype)init{

    self = [super init];

    if (self) {

        _year = 1;

    }

    return self;

}

@end

@interface CarRun :Car

-(void)run;

@end



@implementation CarRun

-(void)run{

    NSLog(@"%s",__func__);

}

@end



@interface BBA_BMW :CarRun{

@public

    NSString*_nameplate;//汽车铭牌 8个字节

}

@end



@implementation BBA_BMW

@end



@interface BBA_BMW_RunFaster :BBA_BMW

-(void)runFaster;

@end


@implementation BBA_BMW_RunFaster

- (void)runFaster{

NSLog(@"%s",__func__);

}

@end

//main函数：
int main(int argc, const char * argv[]) {

    @autoreleasepool {

       // obj1、obj2是NSObject的instance对象（实例对象）

       NSObject *obj1 = [[NSObject alloc]init];
       NSObject *obj2 = [[NSObject alloc]init];


       // 通过打印可以看出，它们是不同的两个对象，分别占据着两块不同的内存

       NSLog(@"obj1:%p",obj1);

       NSLog(@"obj2:%p",obj2);



        //1.创建一个 基类 NSObject 的实例 分配 内存



        NSLog(@"NSObject:getInstanceSize:%zd",class_getInstanceSize([NSObject class]));

        NSLog(@"obj-malloc_size:%zd",malloc_size((__bridge const void*)obj1));

        NSLog(@"=====================================================================");

        //2.创建一个 基类 NSObject 的子类 Car 的实例 分配 内存

        Car *car = [[Car alloc]init];

        NSLog(@"Car-getInstanceSize:%zd",class_getInstanceSize([Car class]));

        NSLog(@"Car-malloc_size:%zd",malloc_size((__bridge const void*)car));

        NSLog(@"=====================================================================");

        //3.创建一个 Car 的子类 CarRun 的实例 分配 内存

        CarRun *car_run = [[CarRun alloc]init];

        NSLog(@"CarRun-getInstanceSize:%zd",class_getInstanceSize([CarRun class]));

        NSLog(@"CarRun-malloc_size:%zd",malloc_size((__bridge const void*)car_run));

        NSLog(@"=====================================================================");

        //4.创建一个 CarRun 的子类 BBA_BMW 的实例 分配 内存

        BBA_BMW *bmw = [[BBA_BMW alloc]init];

        NSLog(@"BBA_BMW-getInstanceSize:%zd",class_getInstanceSize([BBA_BMW class]));

        NSLog(@"BBA_BMW-malloc_size:%zd",malloc_size((__bridge const void*)bmw));

        NSLog(@"=====================================================================");

        //5.创建一个 CarRun 的子类 BBA_BMW_RunFaster 的实例 分配 内存

        BBA_BMW_RunFaster *bmw_runfaster = [[BBA_BMW_RunFaster alloc]init];

        NSLog(@"BBA_BMW_RunFaster-getInstanceSize:%zd",class_getInstanceSize([BBA_BMW_RunFaster class]));

        NSLog(@"BBA_BMW_RunFaster-malloc_size:%zd",malloc_size((__bridge const void*)bmw_runfaster));





    }

    return 0;

}

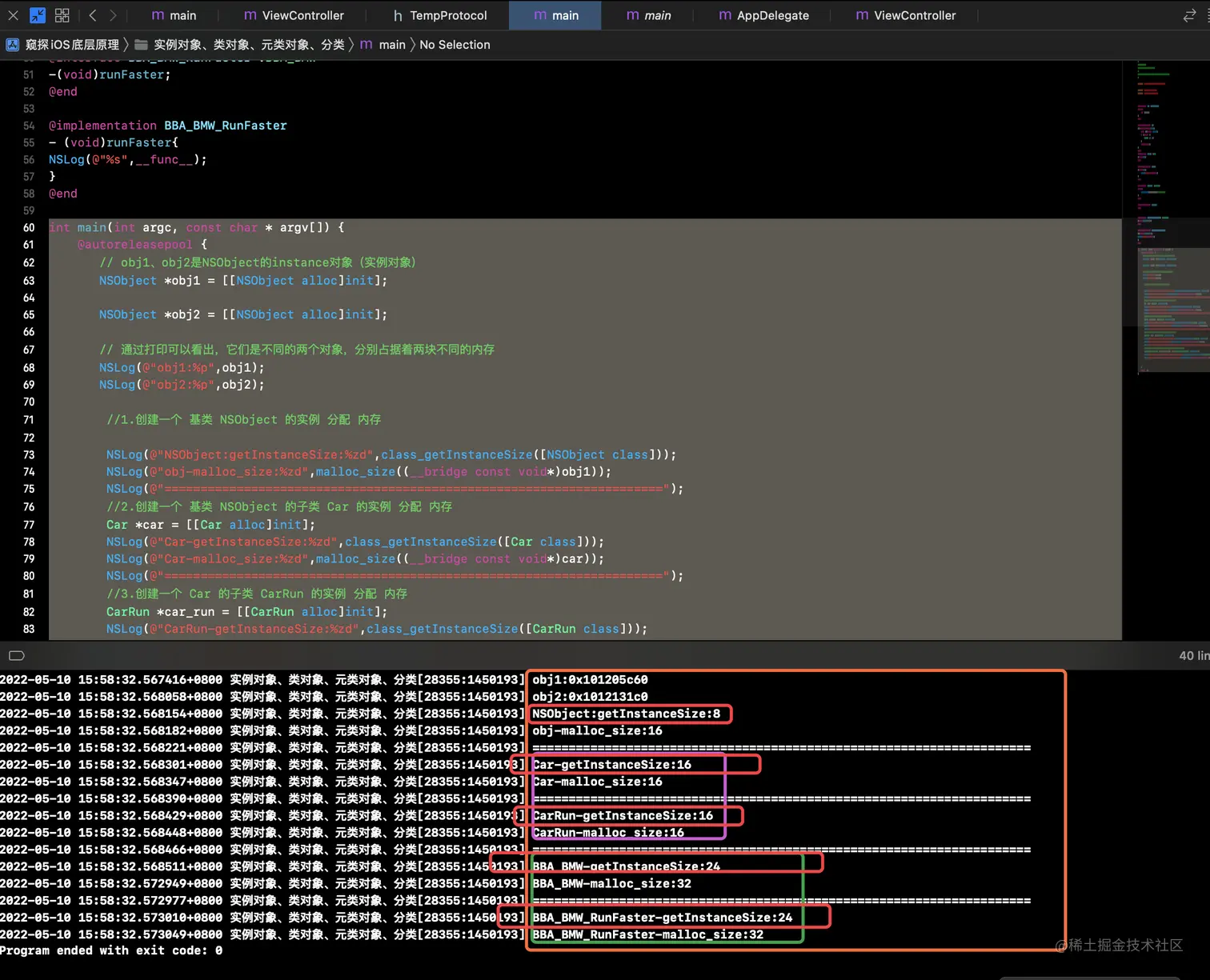

通过打印结果,结合类的声明 我们不得出结论:

• 添加方法,不影响Instance对象的内存分配: 初始化一个实例对象,至少所需要的内存
• 添加成员对象,影响Instance对象的内存分配:初始化一个实例对象,至少所需要的内存
• Instance 对象的实际所需内存与其自身的成员对象有关,也即是:instance对象在内存中存储的信息与其自身的成员对象有关,成员对象:
  • isa指针(基类NSObject对象内部存在)
  • 其他成员变量的具体值

三、Class对象

1.每个类 在内存中 有且只有一个 Class对象

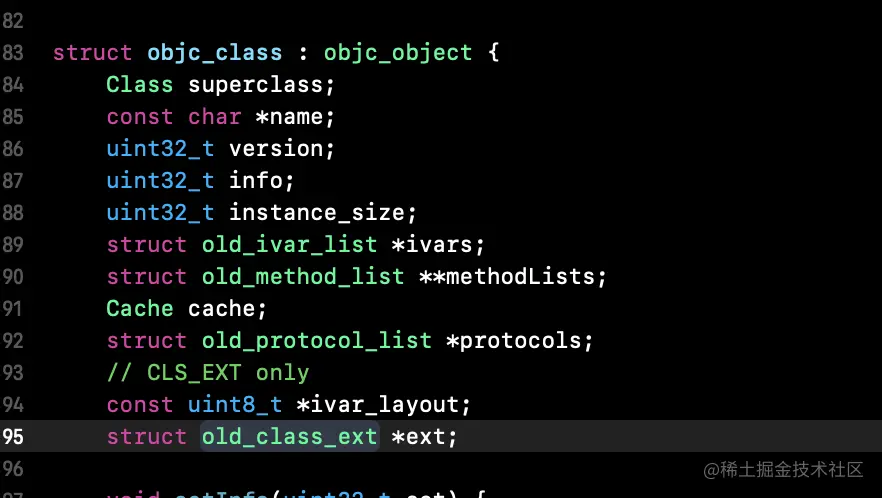

我们在探索NSObject对象的时候，看到了底层代码:

    struct objc_class  {
        private:
        isa_t isa;
        public:
        Class superclass;

        const char *name;

        uint32_t version;

        uint32_t info;

        uint32_t instance_size;

        struct old_ivar_list *ivars;

        struct old_method_list **methodLists;

        Cache cache;

        struct old_protocol_list *protocols;

        // CLS_EXT only

        const uint8_t *ivar_layout;

        struct old_class_ext *ext;

        ....
    }

结合 NSObject.h文件:

@interface NSObject <NSObject> {

#pragma clang diagnostic push

#pragma clang diagnostic ignored "-Wobjc-interface-ivars"

    Class isa  OBJC_ISA_AVAILABILITY;

#pragma clang diagnostic pop
...
}

从前面两段代码,我们不难得知基类NSObject中有一个 Class类型的对象:isa指针

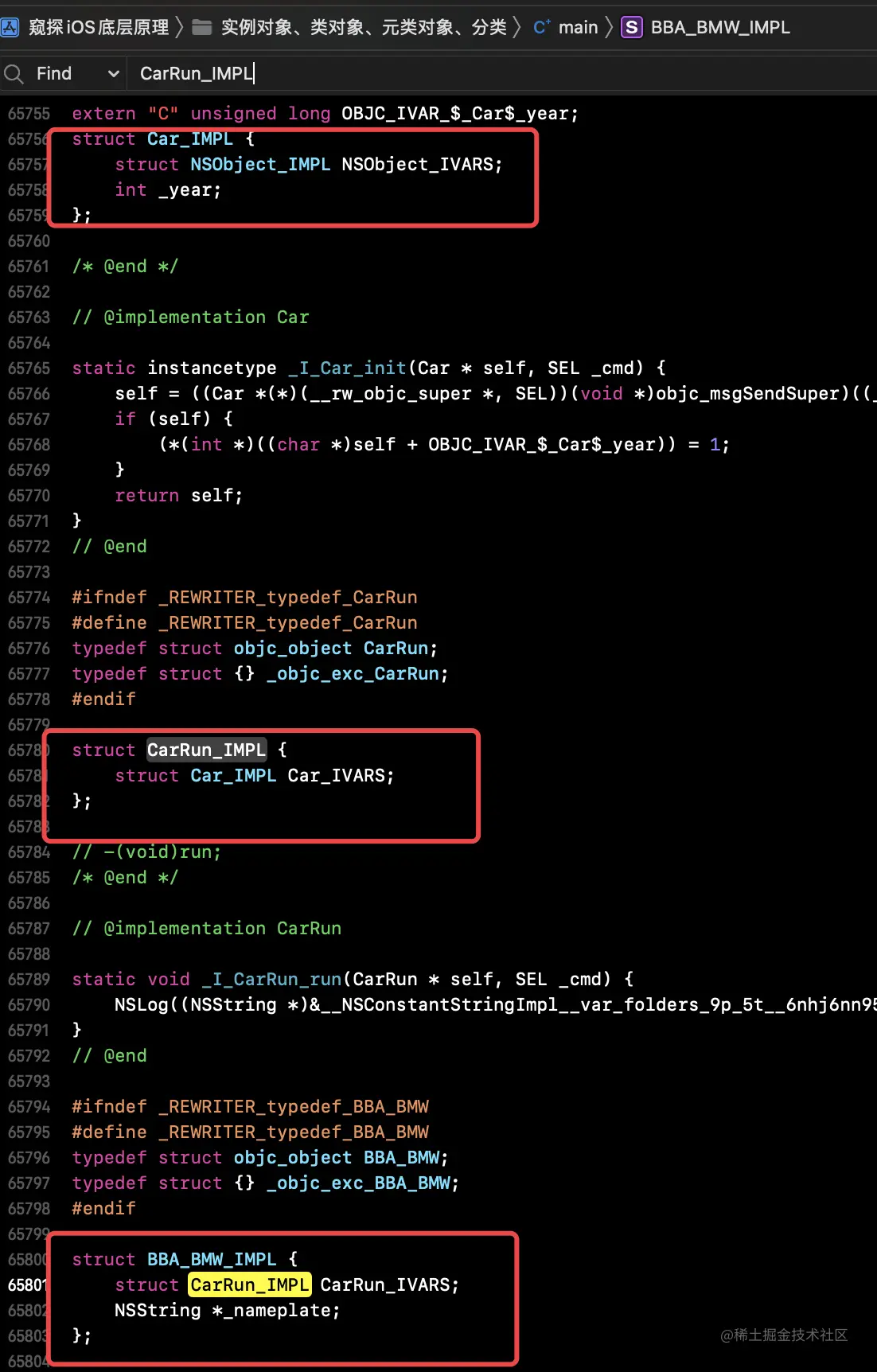

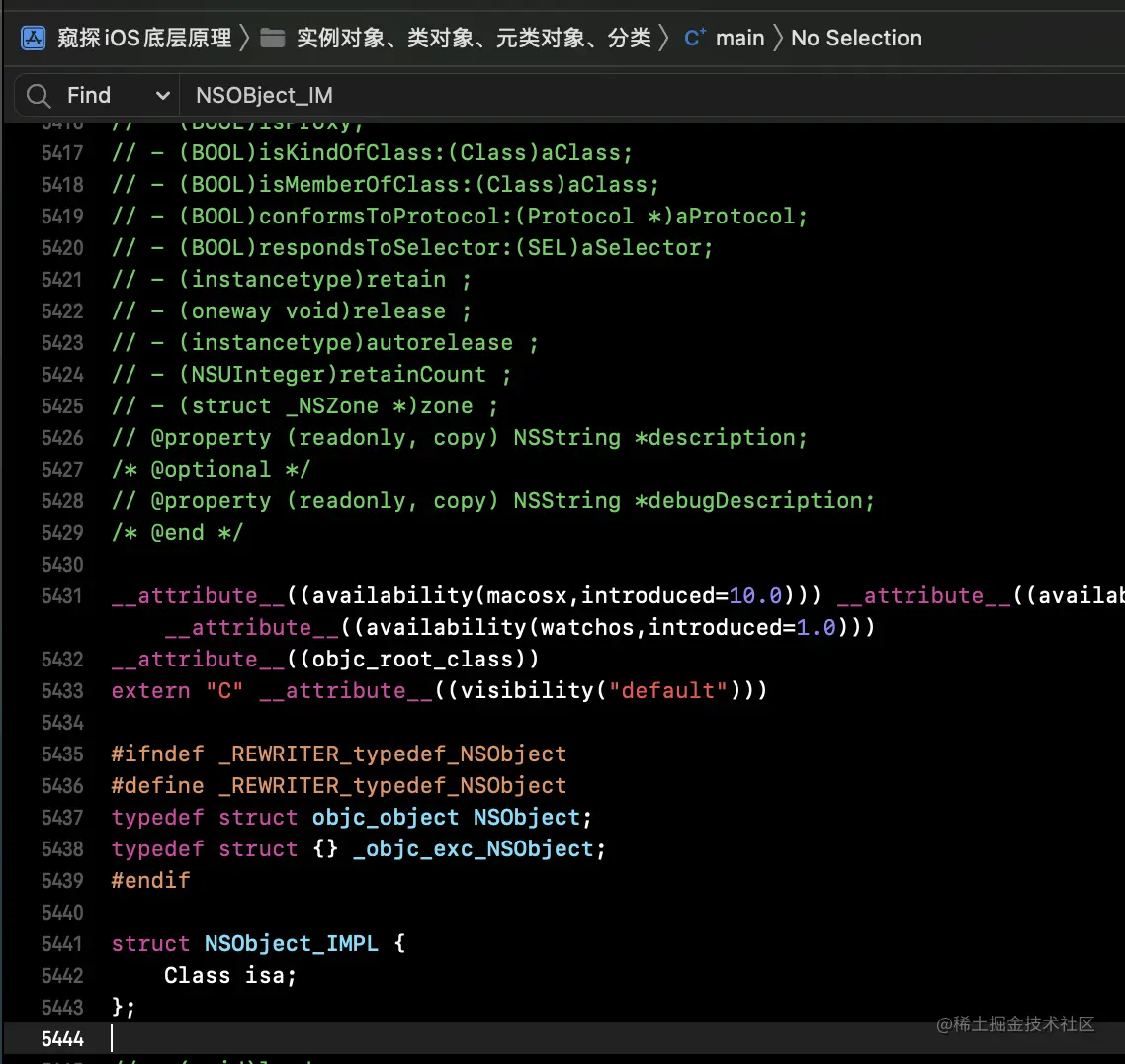

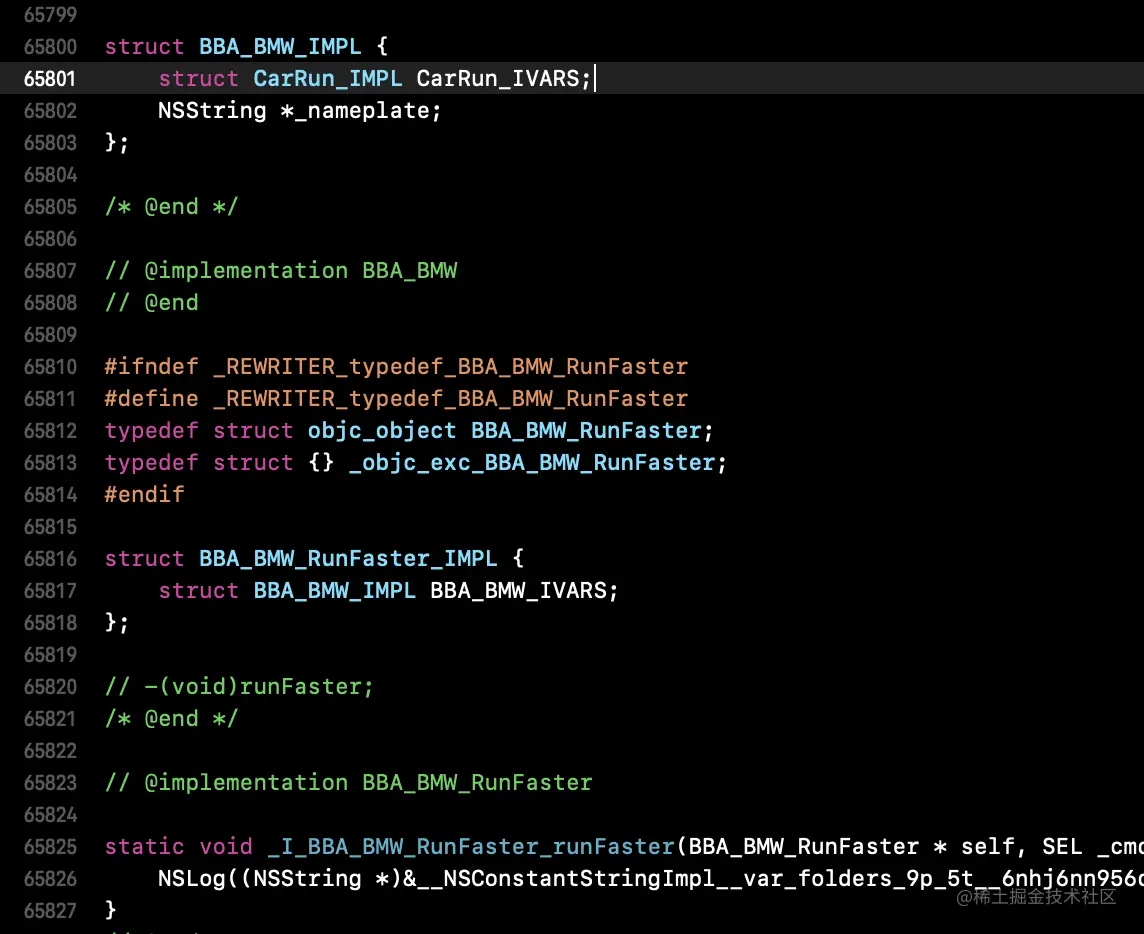

我们把前面创建了四个类,且有继承关系的代码,通过clang指令转换成c++:

结合前面的继承关系,和转换成c++底层代码之后的具体情况(如上图),我们不难得出一个结论:

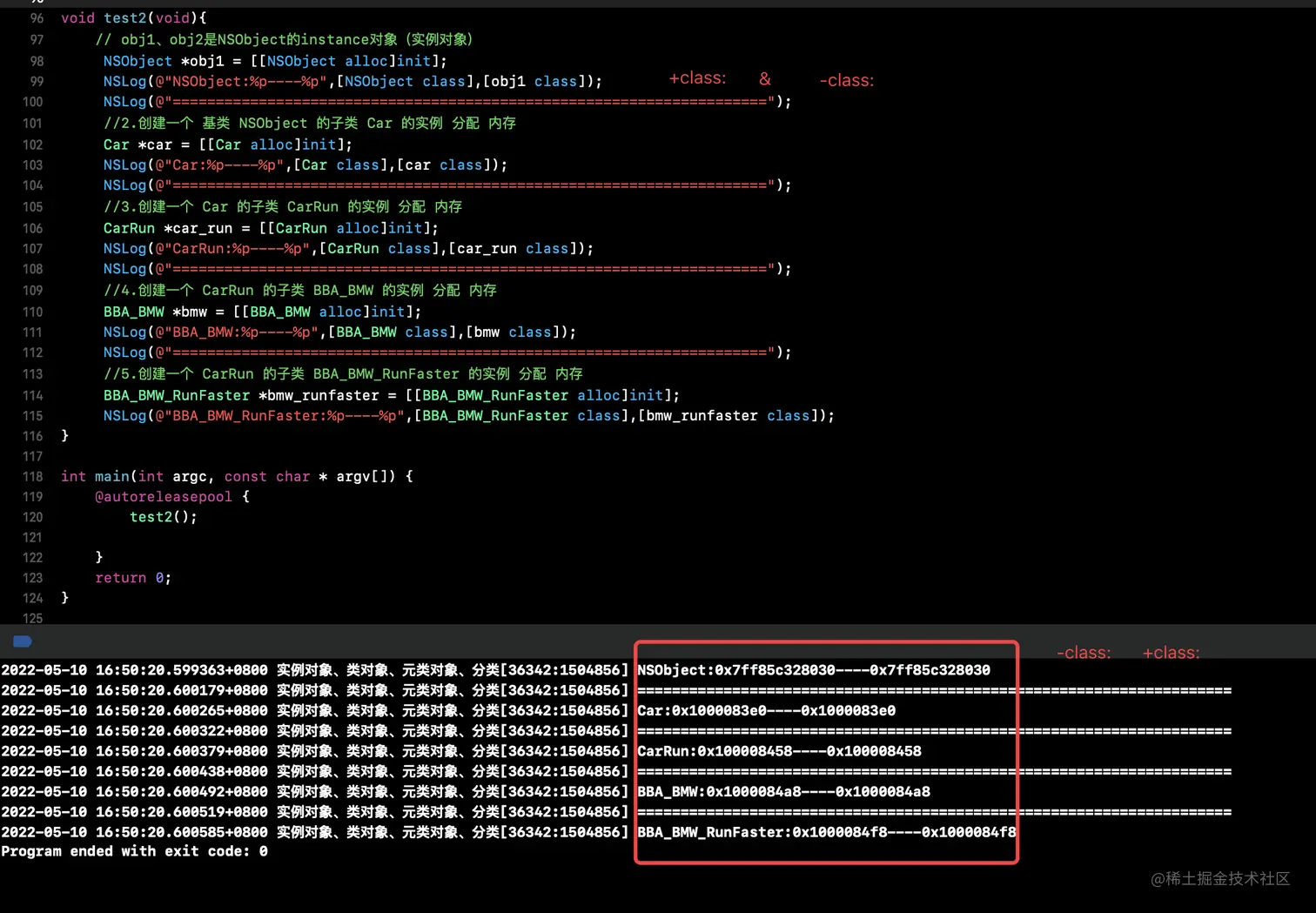

• 每个类在内存中有且只有一个class对象

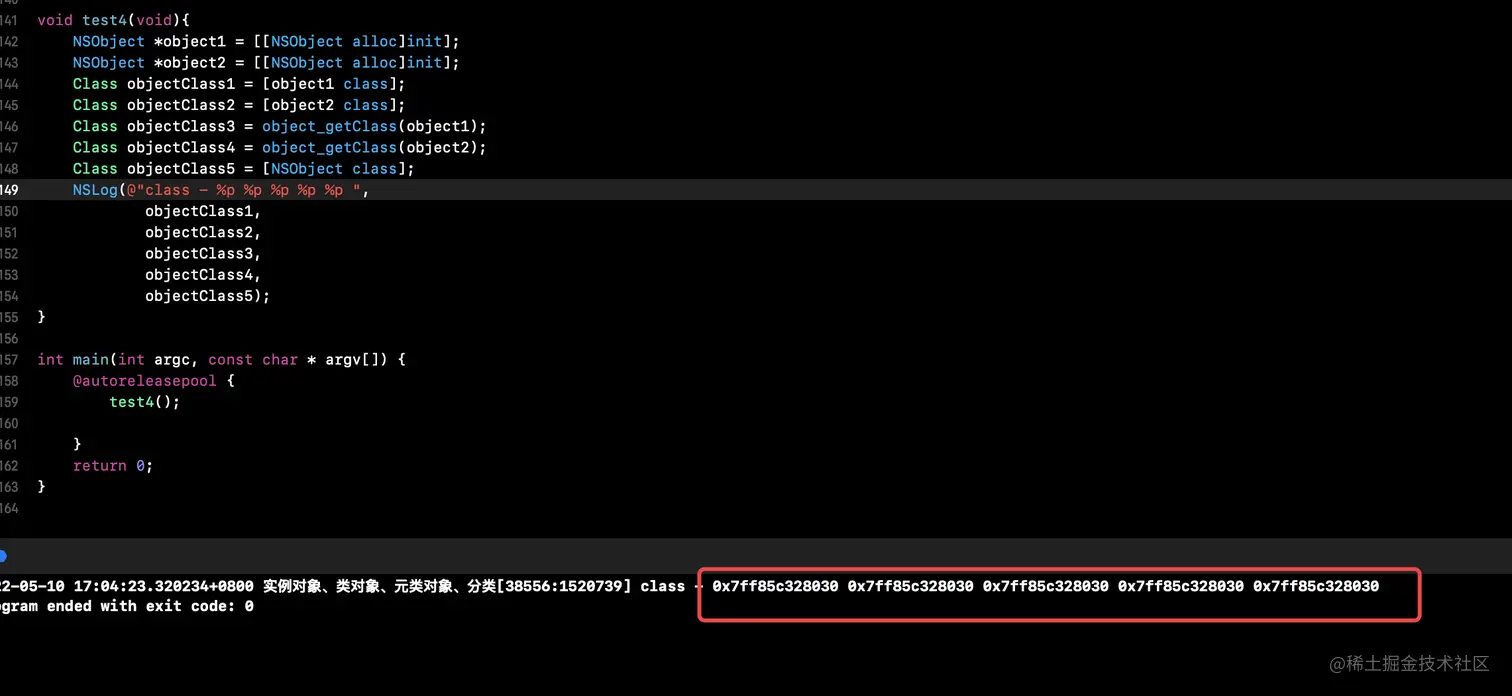

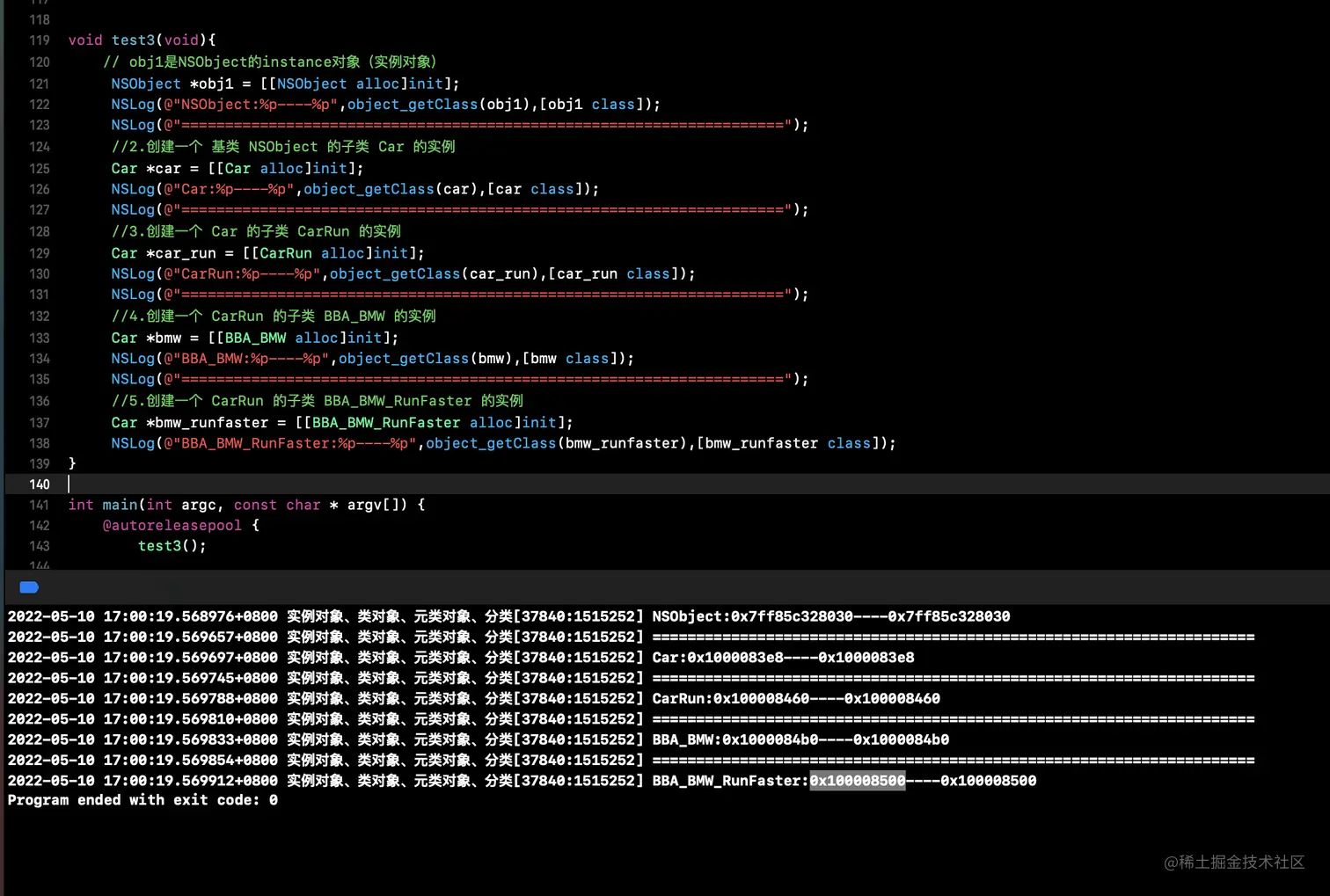

  • 还可以通过打印内存地址证明:

                      Class objectClass1 = [object1 class];
                      Class objectClass2 = [object2 class];
                      Class objectClass3 = object_getClass(object1);
                      Class objectClass4 = object_getClass(object2);
                      Class objectClass5 = [NSObject class];

                      // 通过打印可以看出，上面几个方法返回的都是同一个类对象，内存地址都一样
                      NSLog(@"class - %p %p %p %p %p %d",
                                      objectClass1,
                                      objectClass2,
                                      objectClass3,
                                      objectClass4,
                                      objectClass5);




• 我们可以通过NSObject的 类方法、实例方法 获得 类对象:
  • + (Class)class
  • - (Class)class
• 我们还可以通过 Runtime的API获得 类对象:

  • Class _Nullable object_getClass(id _Nullable obj)


  • 该API效力等同于+ (Class)class、- (Class)class

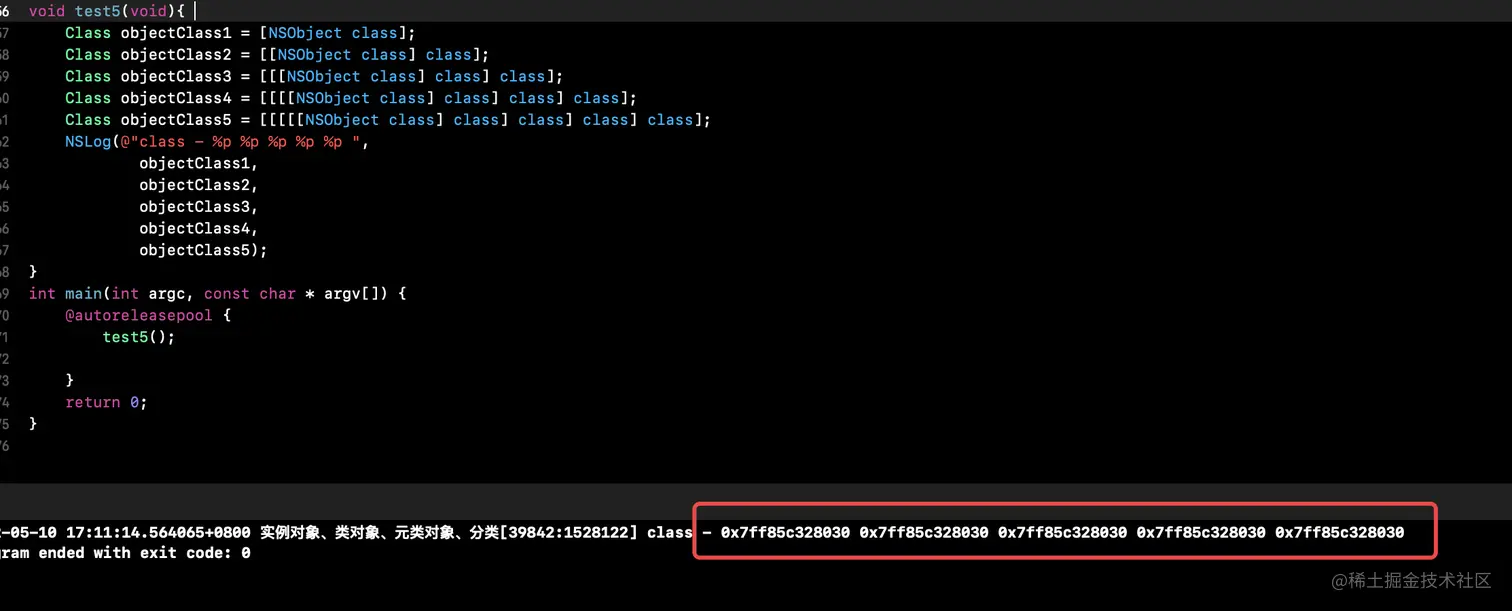

注意：  class方法返回的一直是类对象，所以哪怕这样写还是会返回类对象

Class objectMetaClass2 = [[[NSObject class] class] class];

2.Class对象在内存中存储的信息

我们查看苹果官方开源的runtime代码我们得知(代码获取以及相关探索过程参考这篇文章:OC的本质),Class底层代码如下:

    struct objc_class  {
        private:
        isa_t isa;
        public:
        Class superclass;

        const char *name;

        uint32_t version;

        uint32_t info;

        uint32_t instance_size;

        struct old_ivar_list *ivars;

        struct old_method_list **methodLists;

        Cache cache;

        struct old_protocol_list *protocols;

        // CLS_EXT only

        const uint8_t *ivar_layout;

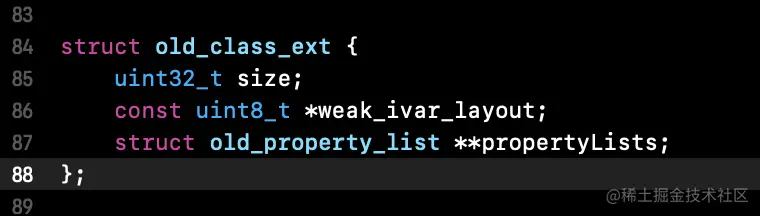

        //struct old_class_ext *ext;
        uint32_t size;

        const uint8_t *weak_ivar_layout;

        struct old_property_list **propertyLists;
        ....
    }

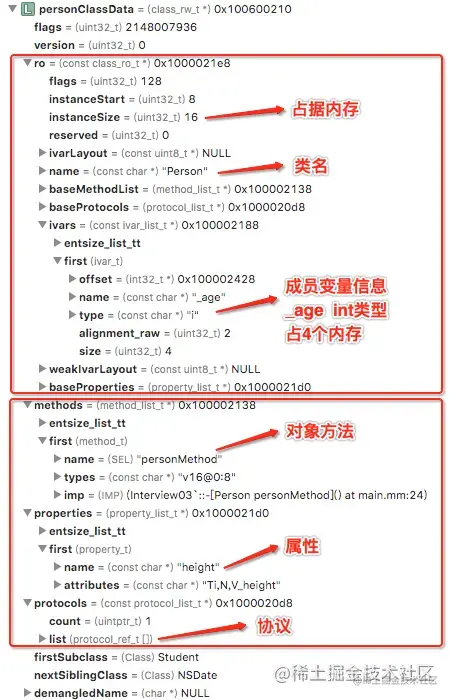

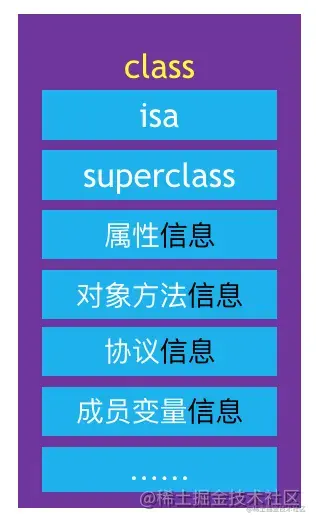

查看源码之后,我们不难得出结论，class对象在内存中存储的信息:

• 1. isa指针
• 2. superclass指针
• 3. 类的属性信息（@property）、类的对象方法信息（instance method）

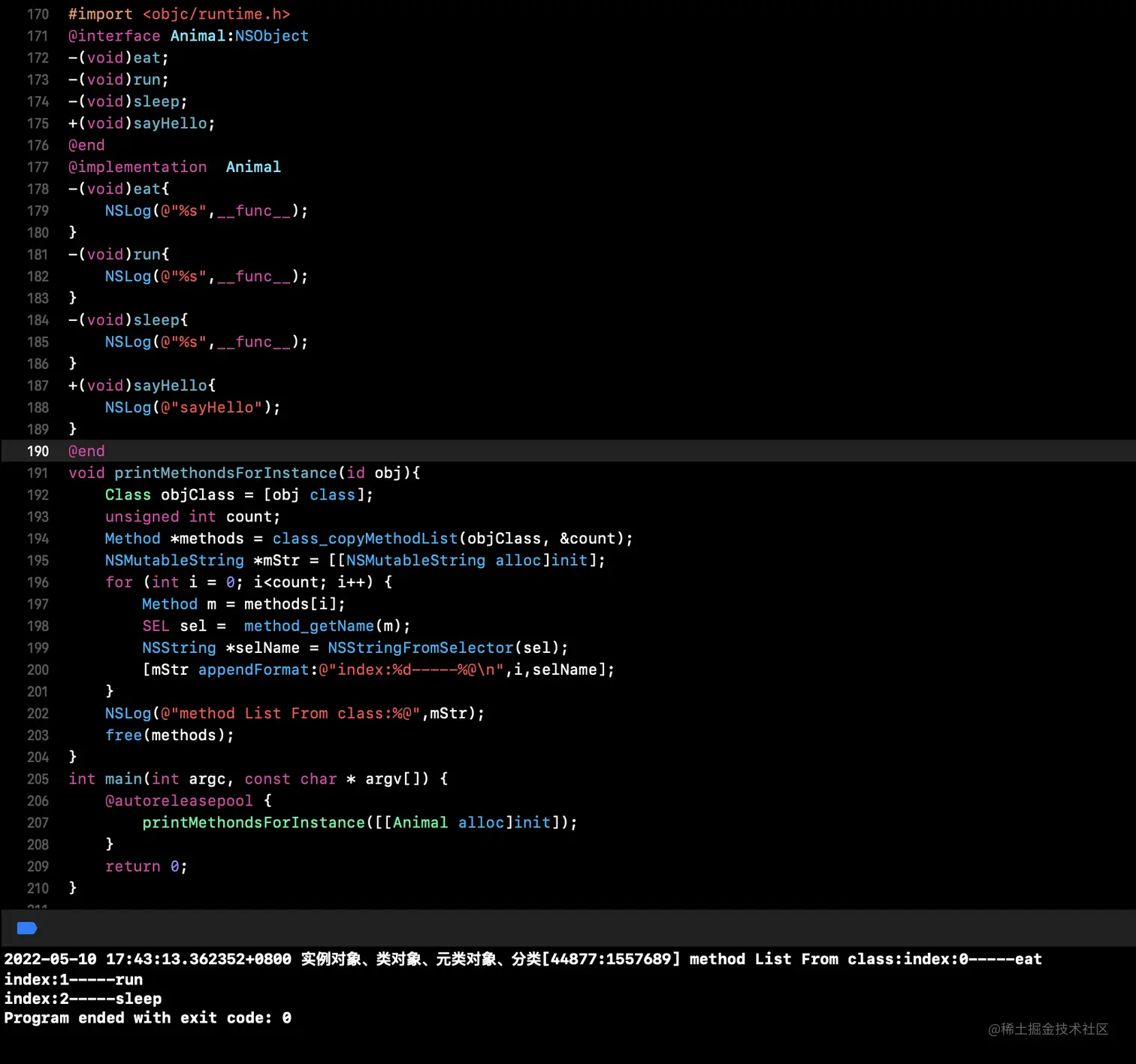

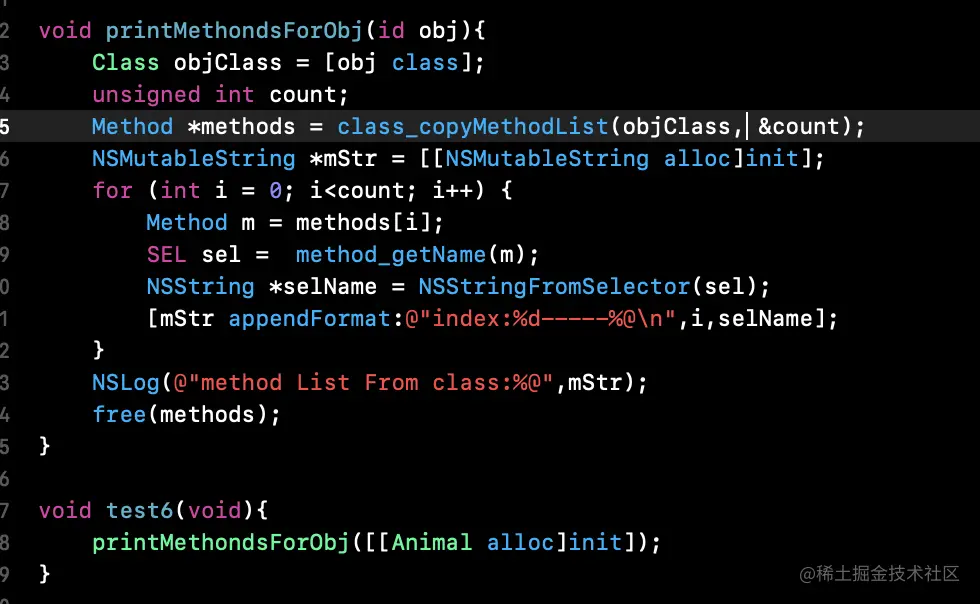

  • 我们通过runtimeAPI遍历一下methodLists内部的信息,得知:struct old_method_list **methodLists内部存储的都是 类的对象方法信息（instance method）
• 4. 类的协议信息（protocol）、类的成员变量信息（ivar）
• ....

3.总结

对instance对象和Class对象的总结:

• isa指针: 每个类 在内存中 有且只有一个 Class对象，isa指针
• class对象在内存中存储的信息:
  • 1. isa指针
  • 2. superclass指针
  • 3. 类的属性信息（@property）、类的对象方法信息（instance method）
  • 4. 类的协议信息（protocol）、类的成员变量信息（ivar）
  • ....
• 成员变量的值 存储在实例对象中: 是存储在实例对象中的，因为只有当我们创建实例对象的时候才为成员变赋值
• 成员对象的类型、值、名称,存储在在class对象中: 但是 成员变量叫什么名字，是什么类型，只需要有一份就可以了。所以存储在class对象中

三、meta-class对象

1.meta-class 相关的函数

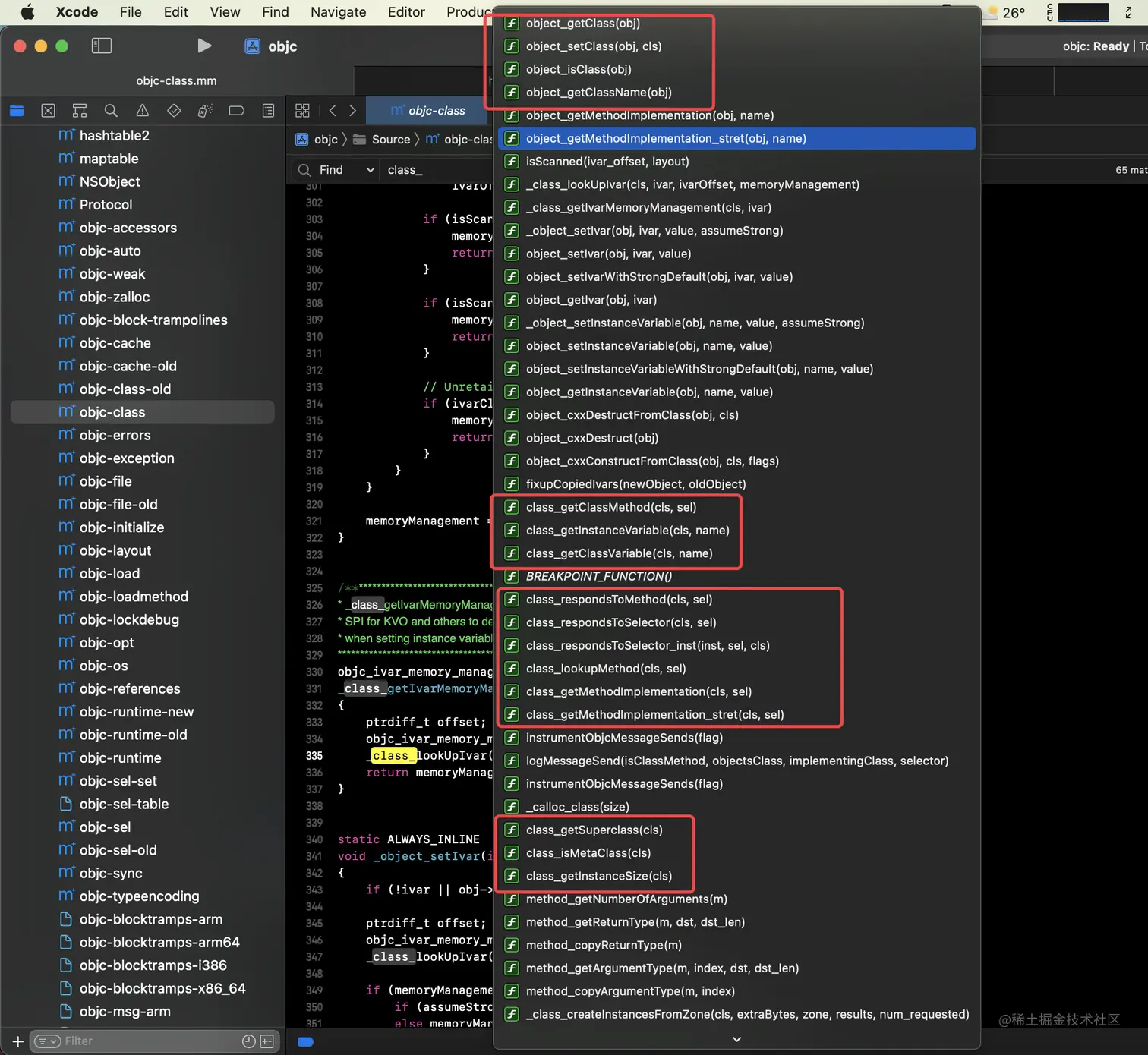

我们在阅读苹果官方开源的objc代码时,我们发现有若干个与class相关的内部实现函数: 我们前面已经探究了比较常见的instance-对象、class对象、基类NSObject、superclass....
但我们在翻阅源码的时候发现了一个meta-class。

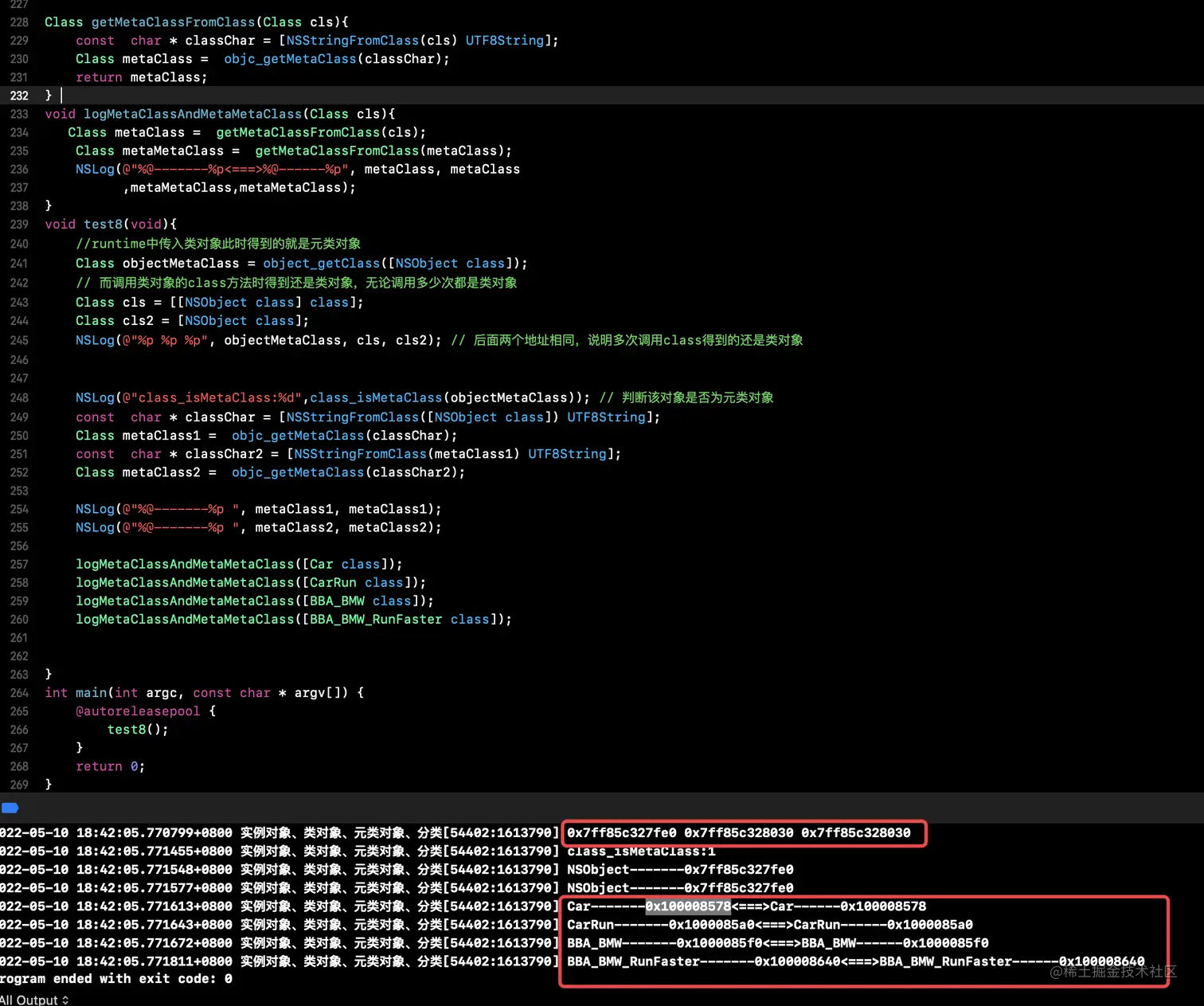

现在我们去了解一下meta-class 我们全局搜索metaclass,找到一个返回Class对象的objc_getMetaClass函数的实现:

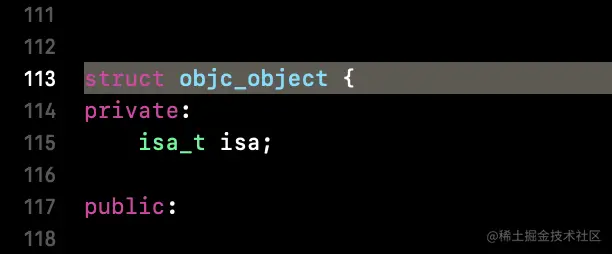

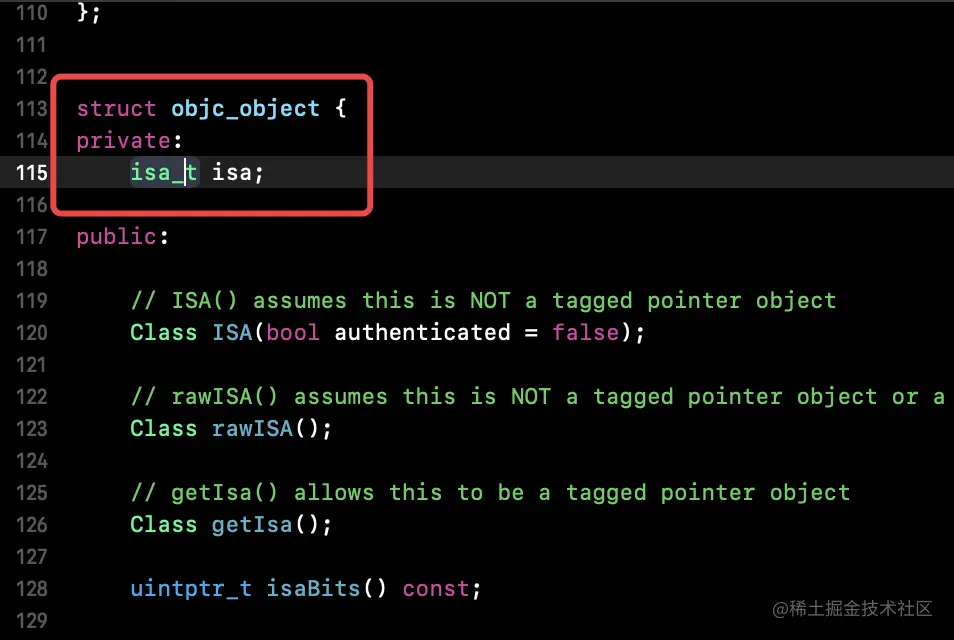

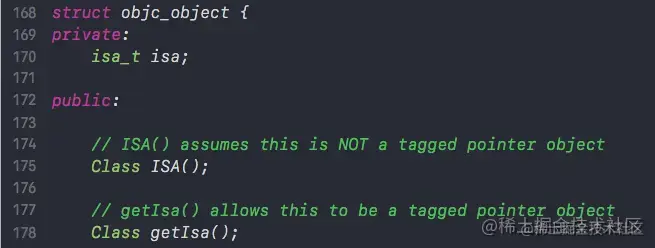

我们继续跳进去看一下ISA()函数的实现: 我们从这段代码可以看到isa对象调用了一个函数,而isa指针，本身就存在于 class内部:

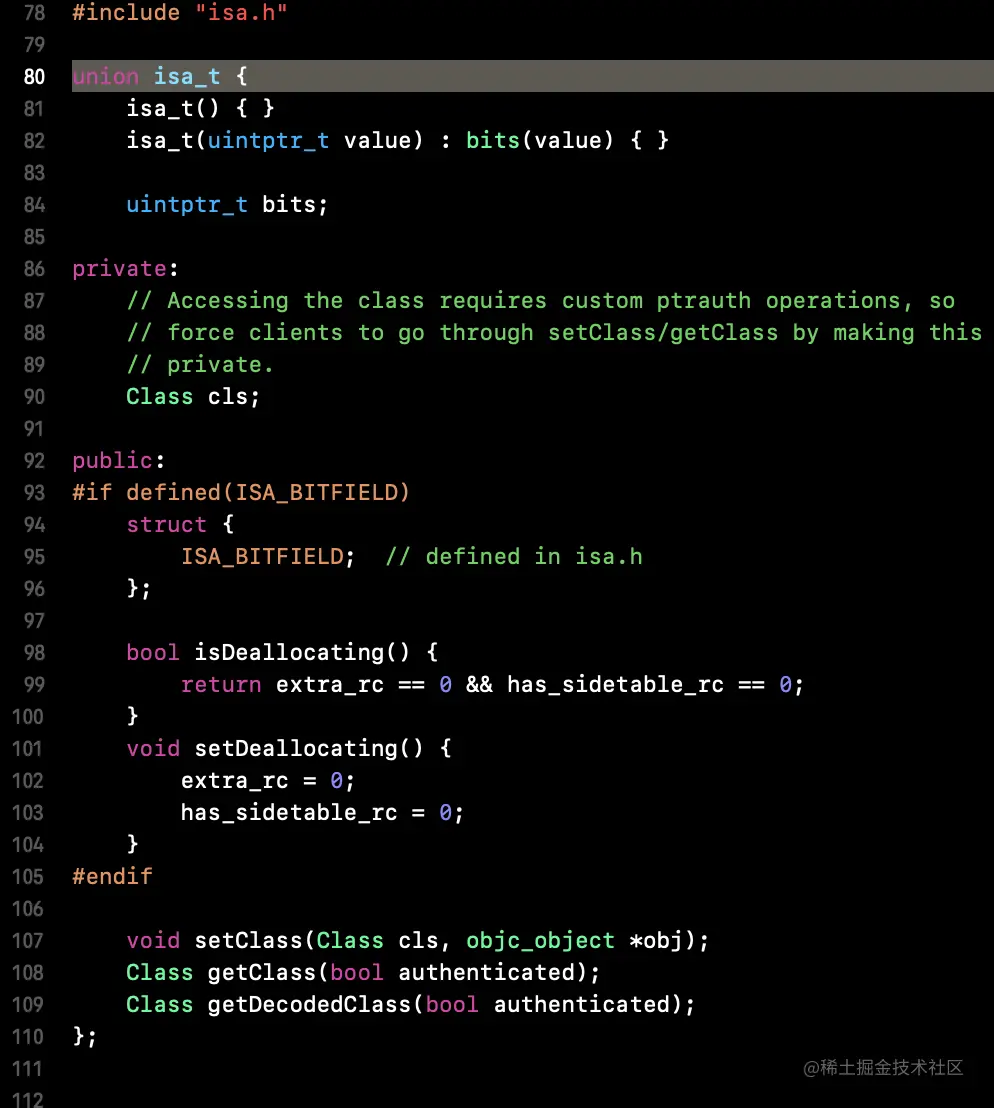

isa内部定义为:

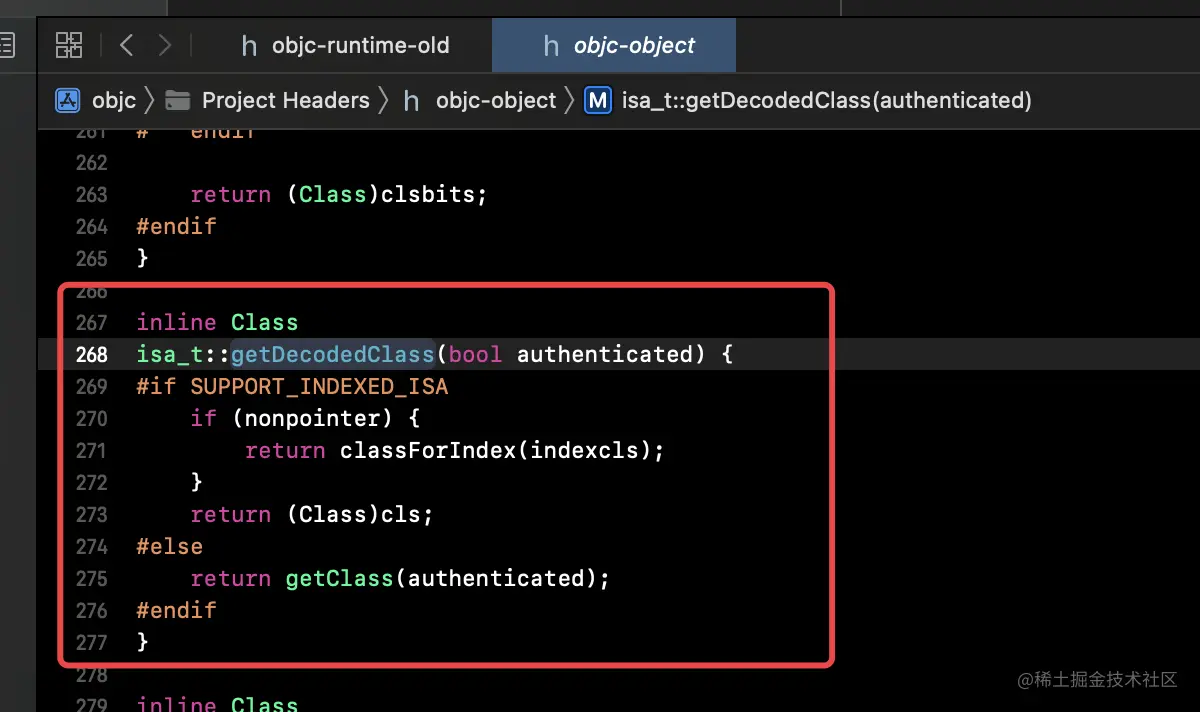

函数

inline Class isa_t::getDecodedClass(bool authenticated)

的内部实现:

2.meta-class相关的探索结论

综上,我们不难得出结论:

• 我们可以通过 当前class的isa指针 拿到 metaClass
• 若为当前Class是metaClass: 则 返回 其自身
• metaClass 的 metaClass 就是其 自身：
• 我们结合Class的内部结构体实现,不难得出结论:
  • metaClass 也是 class 类型(meta-class对象和class对象的内存结构是一样的)
  • metaClass 是一种特殊 的 class 类型(与其它Class对象可能有不一样的用途)

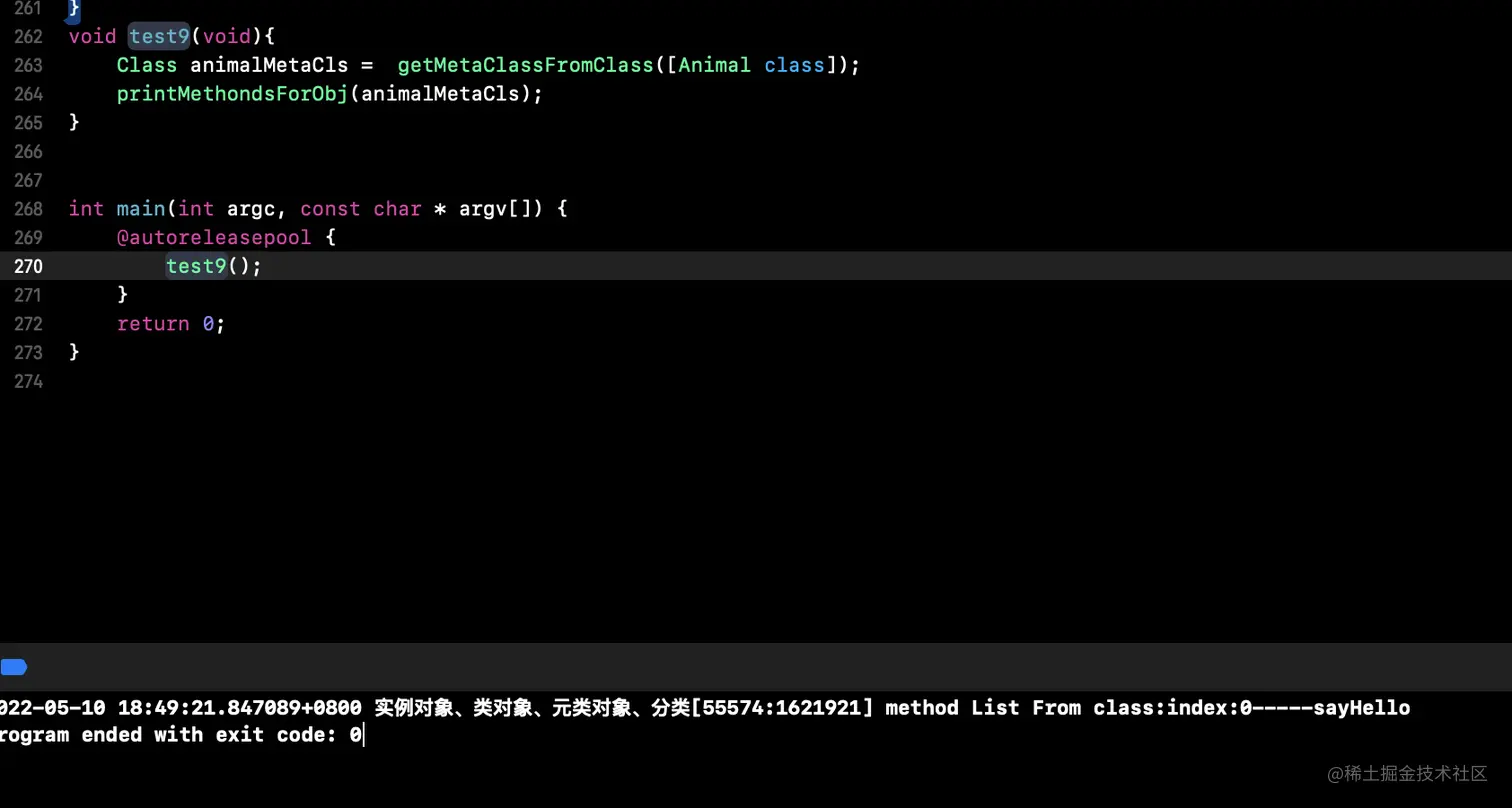

• meta-class 存储的方法列表为 类的类方法信息（class method）
• meta-class的 superclass为 NSObject类型的 meta-class
• meta-class的 superclass的 superclass 为 基类 NSObject(非元类)
• meta-class的 superclass的 superclass 的 superclass,也即是 基类 NSObject(非元类)的 superclass的 为 nil
• 基类 NSObject(非元类)的superclass 为 nil
• 补充,获取meta-class的函数 除了 函数objc_getMetaClass, 还有 object_getClass

3.meta-class简要总结

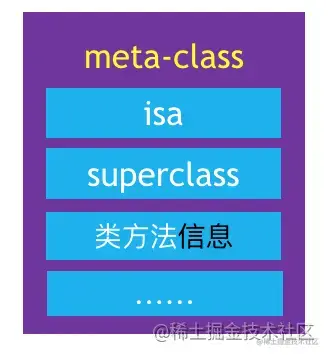

meta-class对象和class对象的内存结构是一样的，但是用途不一样，在内存中存储的信息主要包括:

• isa指针
• superclass指针
• 类的类方法信息（class method）
• ....

四、isa和superclass

1.isa指针

通过前面篇幅的介绍,我们得知:每个类的实例对象、类对象、元类对象都有一个isa指针

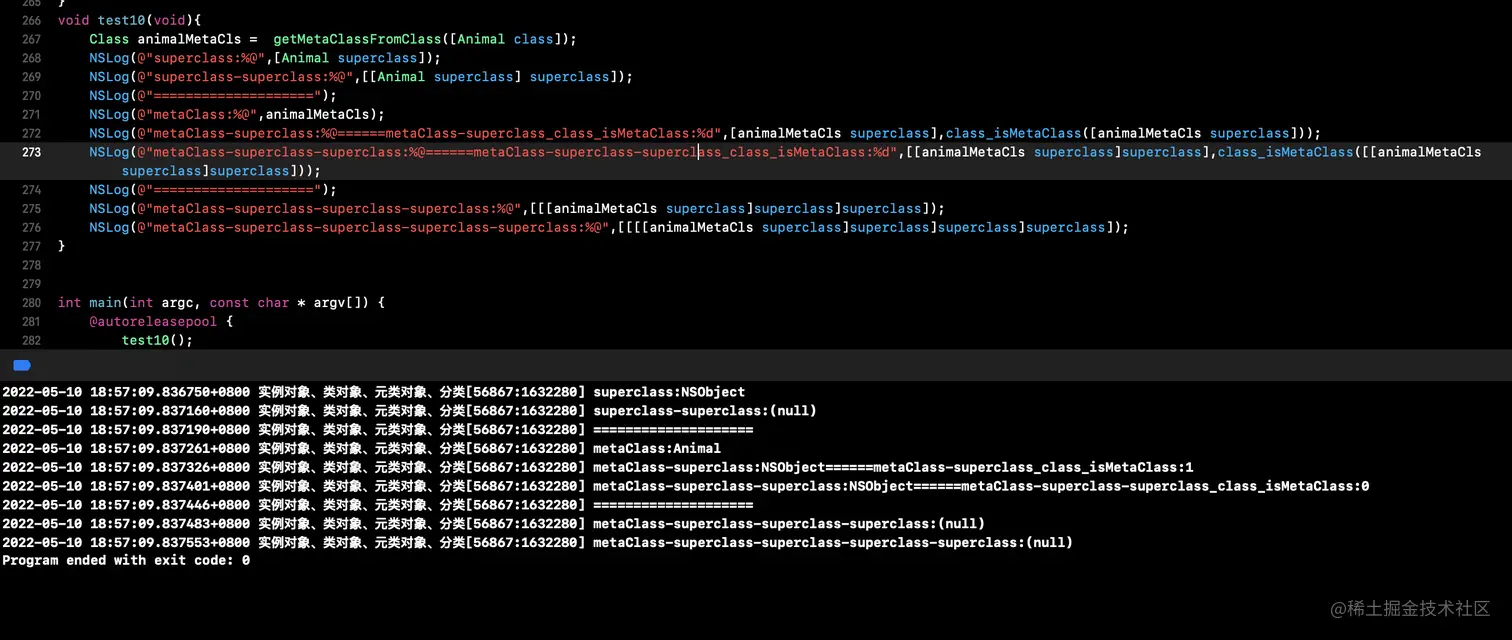

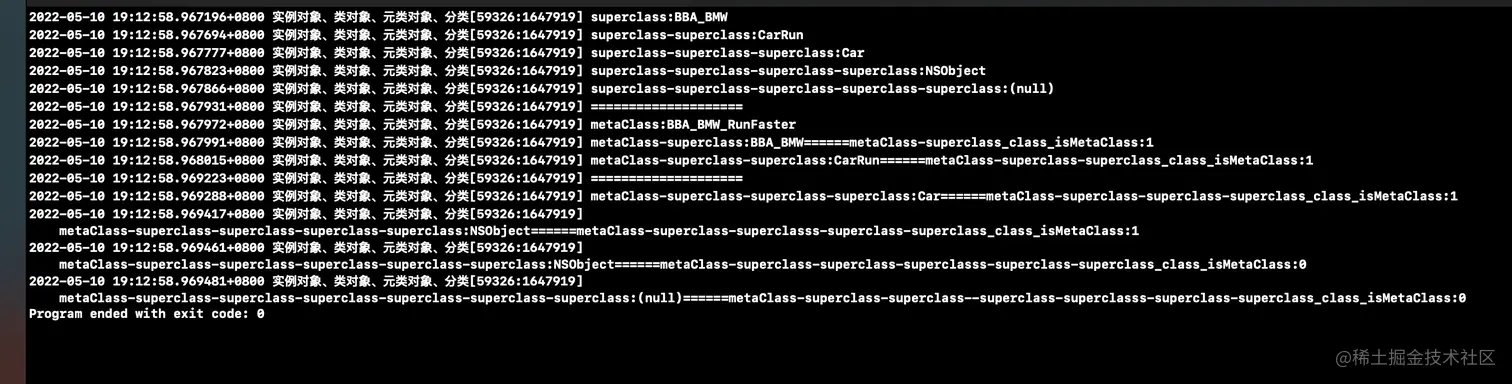

void test11(void){

    Class animalMetaCls =  getMetaClassFromClass([BBA_BMW_RunFaster class]);

    NSLog(@"superclass:%@",[BBA_BMW_RunFaster superclass]);

    NSLog(@"superclass-superclass:%@",[[BBA_BMW_RunFaster superclass] superclass]);

    NSLog(@"superclass-superclass-superclass:%@",[[[BBA_BMW_RunFaster superclass] superclass] superclass]);

    NSLog(@"superclass-superclass-superclass-superclass:%@",[[[[BBA_BMW_RunFaster superclass] superclass] superclass] superclass]);

    NSLog(@"superclass-superclass-superclass-superclass-superclass:%@",[[[[[BBA_BMW_RunFaster superclass] superclass] superclass] superclass] superclass]);

    NSLog(@"====================");

    NSLog(@"metaClass:%@",animalMetaCls);

    NSLog(@"metaClass-superclass:%@======metaClass-superclass_class_isMetaClass:%d",[animalMetaCls superclass],class_isMetaClass([animalMetaCls superclass]));

    NSLog(@"metaClass-superclass-superclass:%@======metaClass-superclass-superclass_class_isMetaClass:%d",[[animalMetaCls superclass]superclass],class_isMetaClass([[animalMetaCls superclass]superclass]));

    NSLog(@"====================");

    NSLog(@"metaClass-superclass-superclass-superclass:%@======metaClass-superclass-superclass-superclass_class_isMetaClass:%d",[[[animalMetaCls superclass]superclass]superclass],class_isMetaClass([[[animalMetaCls superclass]superclass]superclass]));

    NSLog(@"metaClass-superclass-superclass-superclass-superclass:%@======metaClass-superclass-superclasss-superclass-superclass_class_isMetaClass:%d",[[[[animalMetaCls superclass]superclass]superclass]superclass],class_isMetaClass([[[[animalMetaCls superclass]superclass]superclass]superclass]));

    NSLog(@"metaClass-superclass-superclass-superclass-superclass-superclass:%@======metaClass-superclass-superclass-superclasss-superclass-superclass_class_isMetaClass:%d",[[[[[animalMetaCls superclass]superclass]superclass]superclass] superclass],class_isMetaClass([[[[[animalMetaCls superclass]superclass]superclass]superclass] superclass]));



    NSLog(@"metaClass-superclass-superclass-superclass-superclass-superclass-superclass:%@======metaClass-superclass-superclass--superclass-superclasss-superclass-superclass_class_isMetaClass:%d",[[[[[[animalMetaCls superclass]superclass]superclass]superclass] superclass] superclass],class_isMetaClass([[[[[[animalMetaCls superclass]superclass]superclass]superclass] superclass] superclass]));

}



int main(int argc, const char * argv[]) {

    @autoreleasepool {

        test11();

    }

    return 0;

}

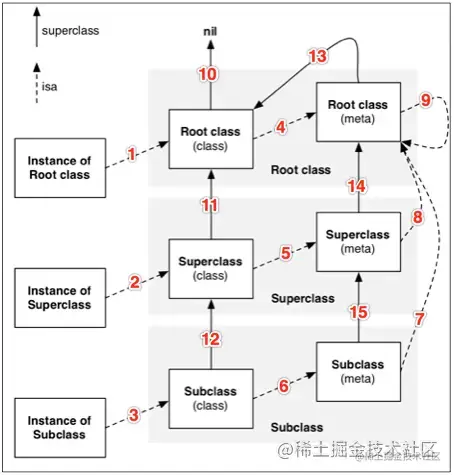

• instance的isa指向class
  • 当调用对象方法时，通过instance的isa找到class，最后找到对象方法的实现进行调用
• class的isa指向meta-class
  • 当调用类方法时，通过class的isa找到meta-class，最后找到类方法的实现进行调用

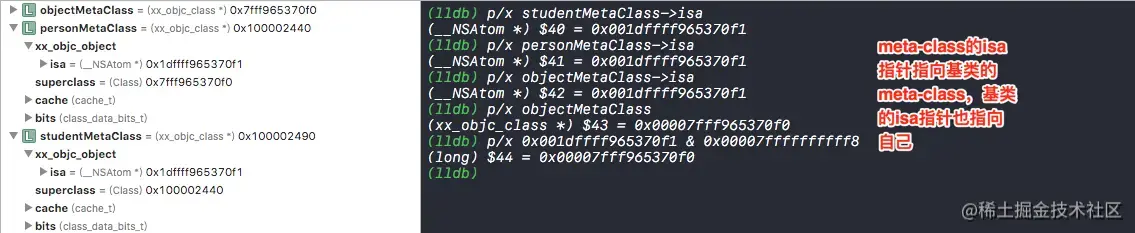

• meta-class的isa指向基类的meta-class
• 基类的isa指向自己

2.superclass指针

通过前面篇幅的介绍,我们得知:每个类的类对象、元类对象都有一个superclass指针

• class的superclass指针指向父类的class
  • 如果没有父类，superclass指针为nil

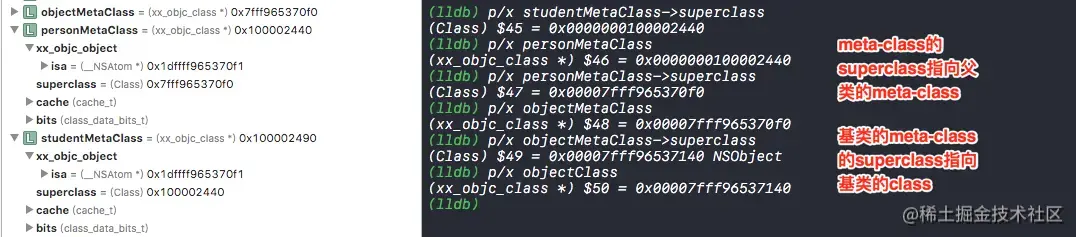

• meta-class的superclass指向父类的meta-class
  • 基类的meta-class的superclass指向基类的class

3.方法的调用|寻址

instance调用对象方法的轨迹

• isa找到class，方法不存在，就通过superclass找父类 class调用类方法的轨迹
• isa找meta-class，方法不存在，就通过superclass找父类

4.证明isa指针的指向如上结论？

我们通过如下代码证明：

NSObject *object = [[NSObject alloc] init];
Class objectClass = [NSObject class];
Class objectMetaClass = object_getClass([NSObject class]);

NSLog(@"%p %p %p", object, objectClass, objectMetaClass);

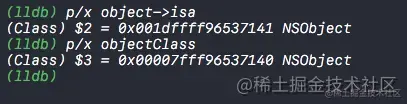

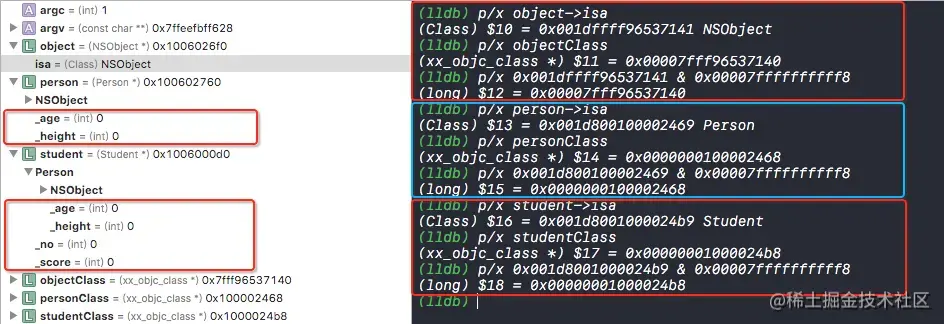

打断点并通过控制台打印相应对象的isa指针

我们发现object->isa与objectClass的地址不同，这是因为从64bit开始，isa需要进行一次位运算，才能计算出真实地址。而位运算的值我们可以通过下载objc源代码找到。

我们通过位运算进行验证。

我们发现，object-isa指针地址0x001dffff96537141经过同0x00007ffffffffff8位运算，得出objectClass的地址0x00007fff96537140

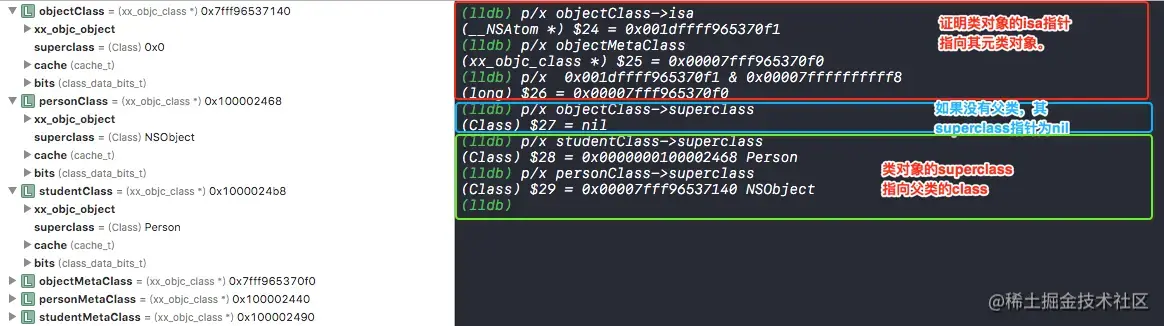

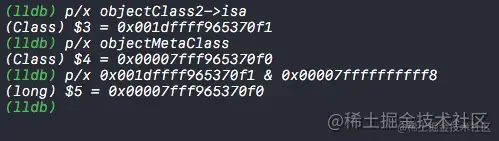

接着我们来验证class对象的isa指针是否同样需要位运算计算出meta-class对象的地址。 当我们以同样的方式打印objectClass->isa指针时，发现无法打印

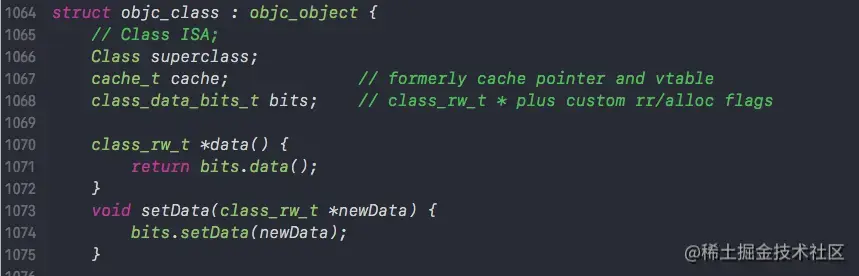

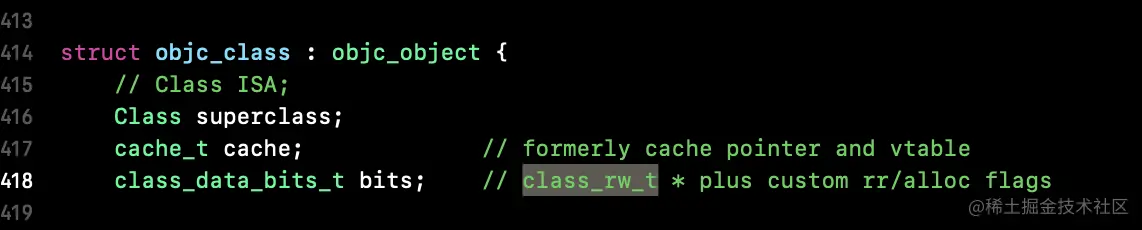

同时也发现左边objectClass对象中并没有isa指针。我们来到Class内部看一下

typedef struct objc_class *Class;

struct objc_class {
    Class _Nonnull isa  OBJC_ISA_AVAILABILITY;

#if !__OBJC2__
    Class _Nullable super_class                              OBJC2_UNAVAILABLE;
    const char * _Nonnull name                               OBJC2_UNAVAILABLE;
    long version                                             OBJC2_UNAVAILABLE;
    long info                                                OBJC2_UNAVAILABLE;
    long instance_size                                       OBJC2_UNAVAILABLE;
    struct objc_ivar_list * _Nullable ivars                  OBJC2_UNAVAILABLE;
    struct objc_method_list * _Nullable * _Nullable methodLists                    OBJC2_UNAVAILABLE;
    struct objc_cache * _Nonnull cache                       OBJC2_UNAVAILABLE;
    struct objc_protocol_list * _Nullable protocols          OBJC2_UNAVAILABLE;
#endif

} OBJC2_UNAVAILABLE;
/* Use `Class` instead of `struct objc_class *` */

相信了解过isa指针的同学对objc_class结构体内的内容很熟悉了，今天这里不深入研究，我们只看第一个对象是一个isa指针，为了拿到isa指针的地址，我们自己创建一个同样的结构体并通过强制转化拿到isa指针。

struct hp_objc_class{
    Class isa;
};


Class objectClass = [NSObject class];
struct hp_objc_class *objectClass2 = (__bridge struct hp_objc_class *)(objectClass);

此时我们重新验证一下

确实，objectClass2的isa指针经过位运算之后的地址是meta-class的地址。

五、进一步探索 Class对象的底层结构

1.Class的本质

我们知道不管是类对象还是元类对象，类型都是Class，class和mete-class的底层都是objc_class结构体的指针，内存中就是结构体，本章来探寻Class的本质。

Class objectClass = [NSObject class];
Class objectMetaClass = object_getClass([NSObject class]);


点击Class来到内部，我们可以发现

typedef struct objc_class *Class;

Class对象其实是一个指向objc_class结构体的指针。因此我们可以说类对象或元类对象在内存中其实就是objc_class结构体。

我们来到objc_class内部，可以看到这段在底层原理中经常出现的代码。

struct objc_class {
    Class _Nonnull isa  OBJC_ISA_AVAILABILITY;

#if !__OBJC2__
    Class _Nullable super_class                              OBJC2_UNAVAILABLE;
    const char * _Nonnull name                               OBJC2_UNAVAILABLE;
    long version                                             OBJC2_UNAVAILABLE;
    long info                                                OBJC2_UNAVAILABLE;
    long instance_size                                       OBJC2_UNAVAILABLE;
    struct objc_ivar_list * _Nullable ivars                  OBJC2_UNAVAILABLE;
    struct objc_method_list * _Nullable * _Nullable methodLists                    OBJC2_UNAVAILABLE;
    struct objc_cache * _Nonnull cache                       OBJC2_UNAVAILABLE;
    struct objc_protocol_list * _Nullable protocols          OBJC2_UNAVAILABLE;
#endif

} OBJC2_UNAVAILABLE;
/* Use `Class` instead of `struct objc_class *` */


这部分代码相信在文章中很常见，但是OBJC2_UNAVAILABLE;说明这些代码已经不在使用了。那么目前objc_class的结构是什么样的呢？我们通过objc源码中去查找objc_class结构体的内容。

我们发现这个结构体继承 objc_object 并且结构体内有一些函数，因为这是c++结构体，在c上做了扩展，因此结构体中可以包含函数。我们来到objc_object内，截取部分代码

我们发现objc_object中有一个isa指针，那么objc_class继承objc_object，也就同样拥有一个isa指针

那么我们之前了解到的，类中存储的类的成员变量信息，实例方法，属性名等这些信息在哪里呢。我们来到class_rw_t中，截取部分代码，我们发现class_rw_t中存储着方法列表，属性列表，协议列表等内容。

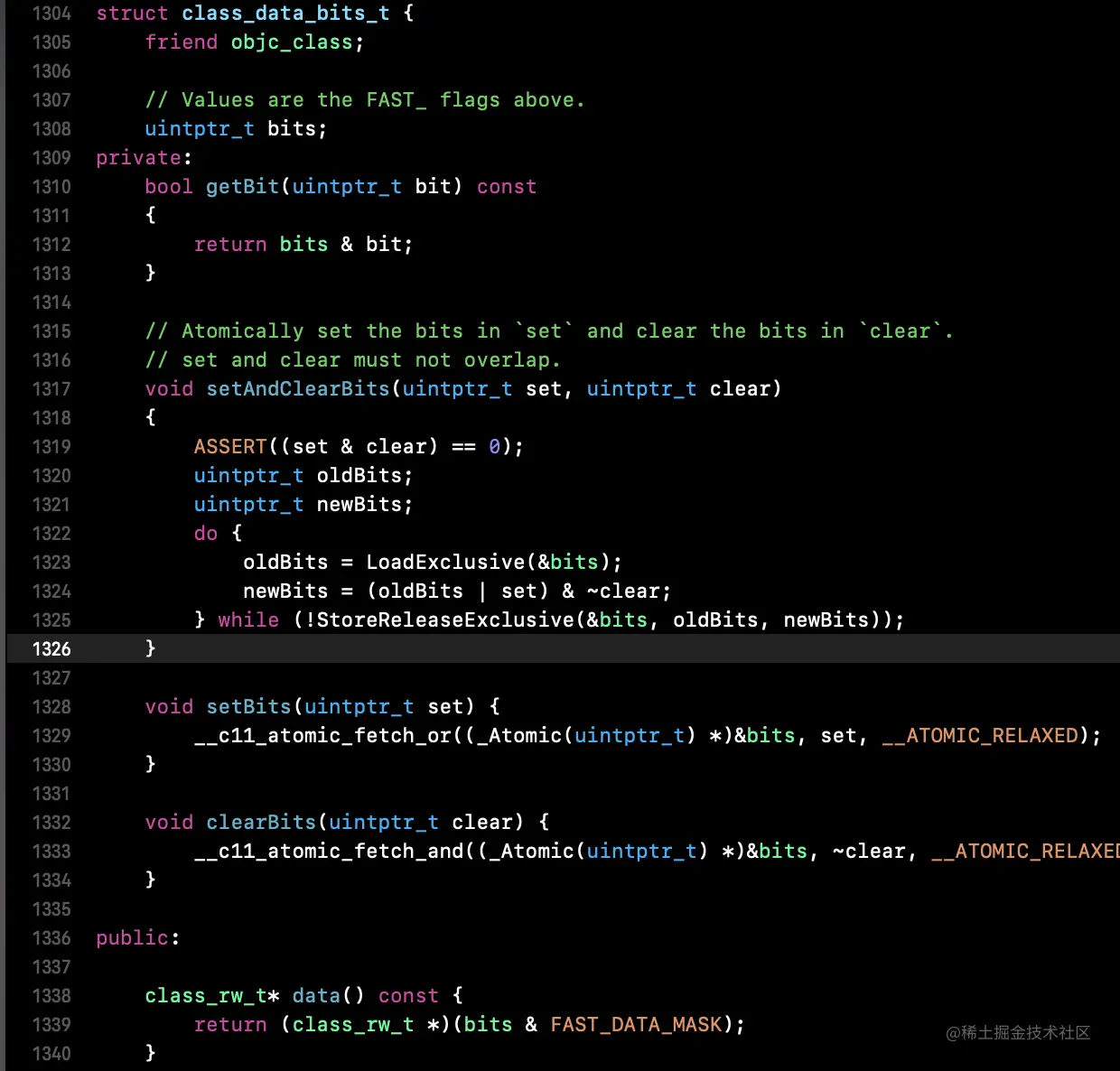

而class_rw_t是通过bits调用data方法得来的，我们来到data方法内部实现。我们可以看到，data函数内部仅仅对bits进行&FAST_DATA_MASK操作

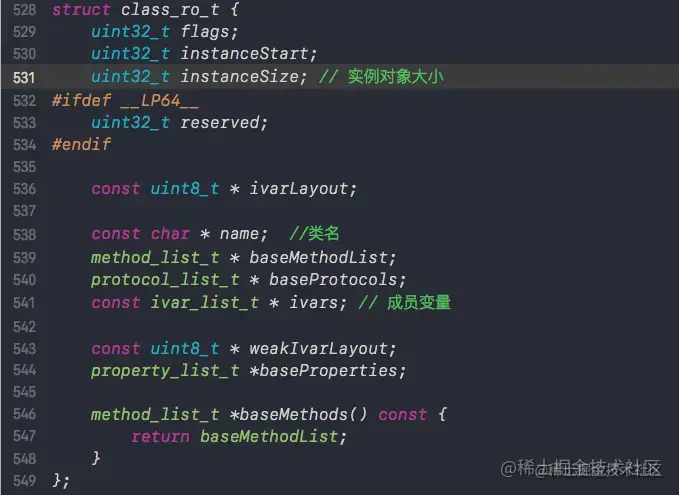

而成员变量信息则是存储在class_ro_t内部中的，我们来到class_ro_t内查看。

最后总结通过一张图进行总结

2.证明上述通过阅读源码得出的结论正确与否。

因为底层的部分API无法直接在项目中使用,且我们通过阅读了苹果官方开源的底层代码,所以我们可以模仿官方开源的底层实现,在自己的工程 自定义结构体模仿Class的底层实现。
如果我们自己写的结构和objc_class真实结构是一样的，那么当我们强制转化的时候，就会一一对应的赋值。那么我们就可以拿到结构体内部的信息。

2.1 自定义结构体，模仿苹果官方class底层实现

下列代码是我们仿照objc_class结构体，提取其中需要使用到的信息，自定义的一个结构体: （注意,要把.m文件改成.mm,因为这段代码的实现属于c++的语法）

#import <Foundation/Foundation.h>

#ifndef HPClassInfo_h
#define HPClassInfo_h

# if __arm64__
#   define ISA_MASK        0x0000000ffffffff8ULL
# elif __x86_64__
#   define ISA_MASK        0x00007ffffffffff8ULL
# endif

#if __LP64__
typedef uint32_t mask_t;
#else
typedef uint16_t mask_t;
#endif
typedef uintptr_t cache_key_t;

struct bucket_t {
    cache_key_t _key;
    IMP _imp;
};

struct cache_t {
    bucket_t *_buckets;
    mask_t _mask;
    mask_t _occupied;
};

struct entsize_list_tt {
    uint32_t entsizeAndFlags;
    uint32_t count;
};

struct method_t {
    SEL name;
    const char *types;
    IMP imp;
};

struct method_list_t : entsize_list_tt {
    method_t first;
};

struct ivar_t {
    int32_t *offset;
    const char *name;
    const char *type;
    uint32_t alignment_raw;
    uint32_t size;
};

struct ivar_list_t : entsize_list_tt {
    ivar_t first;
};

struct property_t {
    const char *name;
    const char *attributes;
};

struct property_list_t : entsize_list_tt {
    property_t first;
};

struct chained_property_list {
    chained_property_list *next;
    uint32_t count;
    property_t list[0];
};

typedef uintptr_t protocol_ref_t;
struct protocol_list_t {
    uintptr_t count;
    protocol_ref_t list[0];
};

struct class_ro_t {
    uint32_t flags;
    uint32_t instanceStart;
    uint32_t instanceSize;  // instance对象占用的内存空间
#ifdef __LP64__
    uint32_t reserved;
#endif
    const uint8_t * ivarLayout;
    const char * name;  // 类名
    method_list_t * baseMethodList;
    protocol_list_t * baseProtocols;
    const ivar_list_t * ivars;  // 成员变量列表
    const uint8_t * weakIvarLayout;
    property_list_t *baseProperties;
};

struct class_rw_t {
    uint32_t flags;
    uint32_t version;
    const class_ro_t *ro;
    method_list_t * methods;    // 方法列表
    property_list_t *properties;    // 属性列表
    const protocol_list_t * protocols;  // 协议列表
    Class firstSubclass;
    Class nextSiblingClass;
    char *demangledName;
};

#define FAST_DATA_MASK          0x00007ffffffffff8UL
struct class_data_bits_t {
    uintptr_t bits;
public:
    class_rw_t* data() { // 提供data()方法进行 & FAST_DATA_MASK 操作
        return (class_rw_t *)(bits & FAST_DATA_MASK);
    }
};

/* OC对象 */
struct hp_objc_object {
    void *isa;
};

/* 类对象 */
struct hp_objc_class : hp_objc_object {
    Class superclass;
    cache_t cache;
    class_data_bits_t bits;
public:
    class_rw_t* data() {
        return bits.data();
    }

    hp_objc_class* metaClass() { // 提供metaClass函数，获取元类对象
// 前面我们讲解过，isa指针需要经过一次 & ISA_MASK操作之后才得到真正的地址
        return (hp_objc_class *)((long long)isa & ISA_MASK);
    }
};

#endif /* HPClassInfo_h */


2.2 添加几个类,用于制造验证数据

接下来我们将自己定义的类强制转化为我们自定义的精简的class结构体类型。

#import <Foundation/Foundation.h>
#import <objc/runtime.h>
#import "HPClassInfo.h"

/* Person */
@interface Person : NSObject <NSCopying>
{
    @public
    int _age;
}
@property (nonatomic, assign) int height;
- (void)personMethod;
+ (void)personClassMethod;
@end

@implementation Person
- (void)personMethod {}
+ (void)personClassMethod {}
@end

/* Student */
@interface Student : Person <NSCoding>
{
    @public
    int _no;
}

@property (nonatomic, assign) int score;
- (void)studentMethod;
+ (void)studentClassMethod;
@end

@implementation Student
- (void)studentMethod {}
+ (void)studentClassMethod {}
@end

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        NSObject *object = [[NSObject alloc] init];
        Person *person = [[Person alloc] init];
        Student *student = [[Student alloc] init];

        hp_objc_class *objectClass = (__bridge hp_objc_class *)[object class];
        hp_objc_class *personClass = (__bridge hp_objc_class *)[person class];
        hp_objc_class *studentClass = (__bridge hp_objc_class *)[student class];

        hp_objc_class *objectMetaClass = objectClass->metaClass();
        hp_objc_class *personMetaClass = personClass->metaClass();
        hp_objc_class *studentMetaClass = studentClass->metaClass();

        class_rw_t *objectClassData = objectClass->data();
        class_rw_t *personClassData = personClass->data();
        class_rw_t *studentClassData = studentClass->data();

        class_rw_t *objectMetaClassData = objectMetaClass->data();
        class_rw_t *personMetaClassData = personMetaClass->data();
        class_rw_t *studentMetaClassData = studentMetaClass->data();

        // 0x00007ffffffffff8
        NSLog(@"%p %p %p %p %p %p",  objectClassData, personClassData, studentClassData,
              objectMetaClassData, personMetaClassData, studentMetaClassData);

    return 0;
}

2.3 打断点求证

通过打断点，我们可以看到class内部信息。

至此，我们再次拿出那张经典的图，挨个分析图中isa指针和superclass指针的指向

2.4 instance对象

首先我们来看instance对象，我们通过前面篇幅的介绍不难得知:

• instance对象中存储着isa指针和其他成员变量，
• instance对象的isa指针是指向其类对象地址的 我们首先分析上述代码中我们创建的:
• object，person，student 三个 instance对象
• 与其相对应的类对象 objectClass，personClass，studentClass。

从上图中我们可以发现:

• 1. instance对象中确实存储了isa指针和其成员变量
• 2. 将 instance对象的isa指针 经过 &运算 之后计算出的地址确实是其 相应类对象的内存地址
• 3. 由此我们证明isa，superclass指向图中的1，2，3号线。

2.5 class对象

接着我们来看class对象，同样通过前面的篇幅介绍，我们明确知道:

• class对象 中存储着:
  • isa指针，
  • superclass指针
  • 类的属性信息，类的成员变量信息，类的对象方法，和 类的协议信息
• 而通过上面对object源码的分析，我们知道 以上 信息存储在 class对象的class_rw_t中 我们通过强制转化来窥探其中的内容。如下图

• 上图中我们通过模拟对person类对象调用.data函数:
  • 1. 即对bits进行&FAST_DATA_MASK(0x00007ffffffffff8UL)运算
  • 2. 并转化为class_rw_t。即上图中的personClassData。
• 其中我们发现 成员变量信息，对象方法，属性等信息 只显示first第一个
  • 如果想要拿到更多的需要通过代码将指针后移获取。
• 上图中的instaceSize = 16 也同 person对象中isa指针8个字节+_age4个字节+_height4个字节相对应起来。（这里不在展开对objectClassData及studentClassData进行分析，基本内容同personClassData相同。）

那么类对象中的isa指针和superclass指针的指向是否如那张经典的图示呢？我们来验证一下。

通过上图中的内存地址的分析，由此我们证明:

• isa，superclass指向图中，isa指针的4，5，6号线
• 以及superclass指针的10，11，12号线

2.6 meta-class对象

最后我们来看 meta-class元类对象
前面篇幅中提到 meta-class中存储着:

• isa指针
• superclass指针
• 类的类方法信息。
• 同时我们知道meta-class元类对象与class类对象，具有相同的结构，只不过存储的信息不同。
• 并且元类对象的isa指针 指向 基类的元类对象，
• 基类的元类对象的isa指针指向自己
• 元类对象的superclass指针指向其父类的元类对象
• 基类的元类对象的superclass指针指向其类对象。

与class对象相同，我们同样通过模拟对person元类对象调用.data函数，即对bits进行&FAST_DATA_MASK(0x00007ffffffffff8UL)运算，并转化为class_rw_t。

首先我们可以看到结构同personClassData相同，并且成员变量及属性列表等信息为空，而methods中存储着类方法personClassMethod。

接着来验证isa及superclass指针的指向是否同上图序号标注一样。

上图中通过地址证明meta-class的isa指向基类的meta-class，基类的isa指针也指向自己。

上图中通过地址证明meta-class的superclass指向父类的meta-class，基类的meta-class的superclass指向基类的class类。

总结

本文整个篇幅 介绍了 OC面向对象语法中的 几种对象(【实例对象、类对象、元类】)、对象的isa指针、superclass、对象的方法调用、以及Class的底层本质且验证了阅读源码的理解推断。本文只对课题相关的底层代码进行阅读或验证,并没有铺展开来介绍。本文就此收尾,其它底层原理相关的要点,待下回分晓

专题系列文章

1.前知识

• 01-探究iOS底层原理|综述
• 02-探究iOS底层原理|编译器LLVM项目【Clang、SwiftC、优化器、LLVM】
• 03-探究iOS底层原理|LLDB
• 04-探究iOS底层原理|ARM64汇编

2. 基于OC语言探索iOS底层原理

• 05-探究iOS底层原理|OC的本质
• 06-探究iOS底层原理|OC对象的本质
• 07-探究iOS底层原理|几种OC对象【实例对象、类对象、元类】、对象的isa指针、superclass、对象的方法调用、Class的底层本质
• 08-探究iOS底层原理|Category底层结构、App启动时Class与Category装载过程、load 和 initialize 执行、关联对象
• 09-探究iOS底层原理|KVO
• 10-探究iOS底层原理|KVC
• 11-探究iOS底层原理|探索Block的本质|【Block的数据类型(本质)与内存布局、变量捕获、Block的种类、内存管理、Block的修饰符、循环引用】
• 12-探究iOS底层原理|Runtime1【isa详解、class的结构、方法缓存cache_t】
• 13-探究iOS底层原理|Runtime2【消息处理(发送、转发)&&动态方法解析、super的本质】
• 14-探究iOS底层原理|Runtime3【Runtime的相关应用】
• 15-探究iOS底层原理|RunLoop【两种RunloopMode、RunLoopMode中的Source0、Source1、Timer、Observer】
• 16-探究iOS底层原理|RunLoop的应用
• 17-探究iOS底层原理|多线程技术的底层原理【GCD源码分析1:主队列、串行队列&&并行队列、全局并发队列】
• 18-探究iOS底层原理|多线程技术【GCD源码分析1:dispatch_get_global_queue与dispatch_(a)sync、单例、线程死锁】
• 19-探究iOS底层原理|多线程技术【GCD源码分析2:栅栏函数dispatch_barrier_(a)sync、信号量dispatch_semaphore】
• 20-探究iOS底层原理|多线程技术【GCD源码分析3:线程调度组dispatch_group、事件源dispatch Source】
• 21-探究iOS底层原理|多线程技术【线程锁：自旋锁、互斥锁、递归锁】
• 22-探究iOS底层原理|多线程技术【原子锁atomic、gcd Timer、NSTimer、CADisplayLink】
• 23-探究iOS底层原理|内存管理【Mach-O文件、Tagged Pointer、对象的内存管理、copy、引用计数、weak指针、autorelease

3. 基于Swift语言探索iOS底层原理

关于函数、枚举、可选项、结构体、类、闭包、属性、方法、swift多态原理、String、Array、Dictionary、引用计数、MetaData等Swift基本语法和相关的底层原理文章有如下几篇:

• Swift5核心语法1-基础语法
• Swift5核心语法2-面向对象语法1
• Swift5核心语法2-面向对象语法2
• Swift5常用核心语法3-其它常用语法
• Swift5应用实践常用技术点

其它底层原理专题

1.底层原理相关专题

• 01-计算机原理|计算机图形渲染原理这篇文章
• 02-计算机原理|移动终端屏幕成像与卡顿

2.iOS相关专题

• 01-iOS底层原理|iOS的各个渲染框架以及iOS图层渲染原理
• 02-iOS底层原理|iOS动画渲染原理
• 03-iOS底层原理|iOS OffScreen Rendering 离屏渲染原理
• 04-iOS底层原理|因CPU、GPU资源消耗导致卡顿的原因和解决方案

3.webApp相关专题

• 01-Web和类RN大前端的渲染原理

4.跨平台开发方案相关专题

• 01-Flutter页面渲染原理

5.阶段性总结:Native、WebApp、跨平台开发三种方案性能比较

• 01-Native、WebApp、跨平台开发三种方案性能比较

6.Android、HarmonyOS页面渲染专题

• 01-Android页面渲染原理
• 02-HarmonyOS页面渲染原理 (待输出)

7.小程序页面渲染专题

• 01-小程序框架渲染原理
