前言

之前,我们在探索动画及渲染相关原理的时候,我们输出了几篇文章,解答了iOS动画是如何渲染,特效是如何工作的疑惑。我们深感系统设计者在创作这些系统框架的时候,是如此脑洞大开,也 深深意识到了解一门技术的底层原理对于从事该方面工作的重要性。

因此我们决定 进一步探究iOS底层原理的任务 ,本文探索的底层原理围绕“LLDB【命令结构、查询命令、断点设置、流程控制、模块查询、内存读写、chisel插件】”展开

一、概述

工欲善其事必先利其器,我们要探索iOS的底层原理,需要掌握一定的前知识,如:

编译器项目-LLVM
Xcode调试器-LLDB
iOS汇编-ARM、x86
- 探究iOS底层原理|ARM64汇编
- 探究iOS底层原理|x86汇编

本文的核心目标就是对LLDB进行简单介绍且对其常用的命令进行适当的实践

1.什么是LLDB？

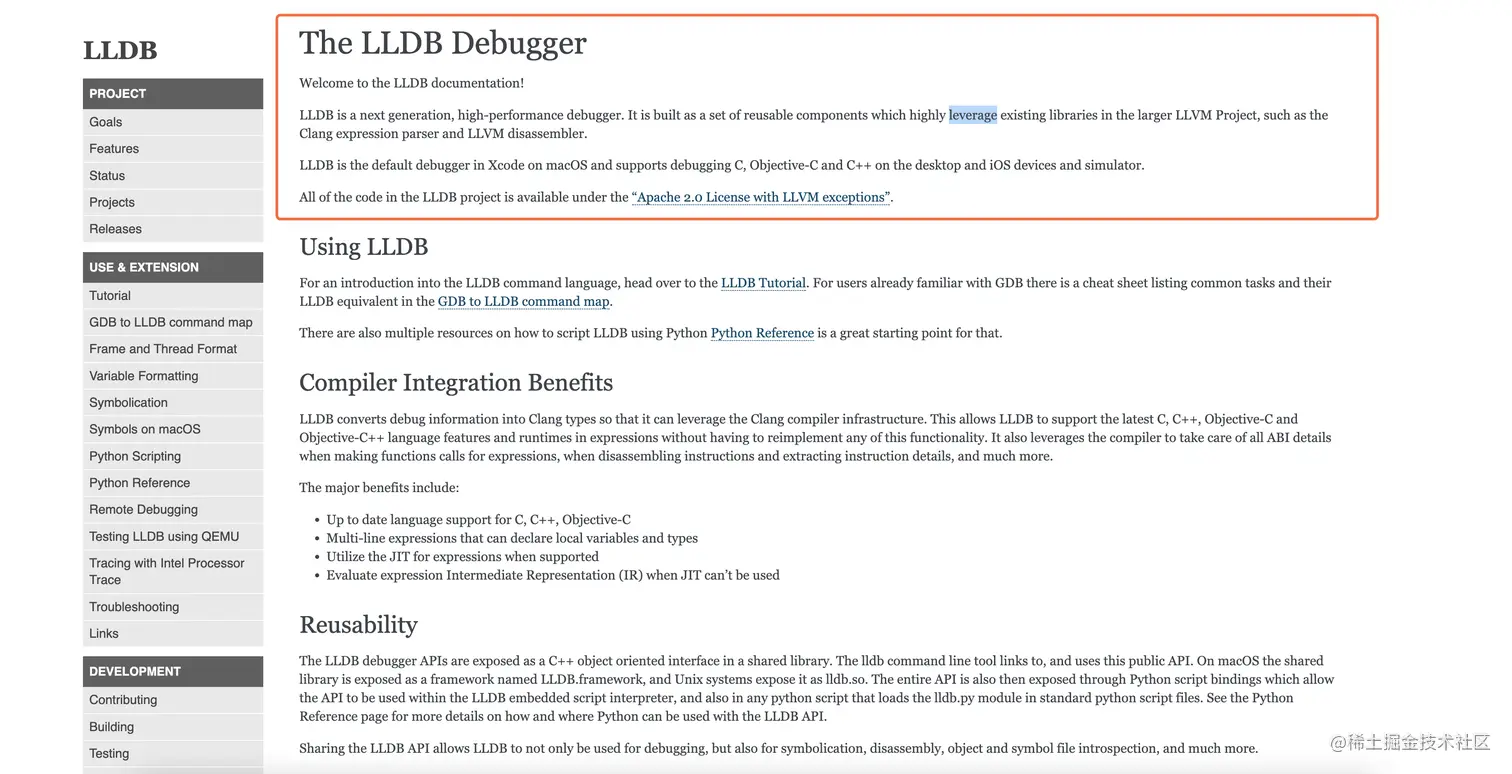

在LLDB官网上介绍LLDB如下:

LLDB是Xcode在macOS上的默认调试器，支持在桌面、iOS设备和模拟器上调试C、Objective-C和c++。
LLDB 是作为一组可重用组件构建的，高度利用了较大的LLVM项目中的现有库，如Clang表达式解析器和LLVM反汇编器。
LLDB 是一个有着 REPL 的特性和 C++ 、Python 插件的开源调试器

2.LLDB 命令结构

<command> [<subcommand> [<subcommand>...]] <action> [-options [option- value]] [argument [argument...]]
对应:

1 <command>: 命令
2 <subcommand>: 子命令
3 <action>: 命令操作
4 [-options [option- value]]: 命令选项
5 [argument [argument...]]: 命令参数`

其中：

command、subcommand：LLDB调试命令的名称
- 命令和子命令按层级结构来排列：
  - 一个命令对象为跟随其的子命令对象创建一个上下文
  - 子命令又为其子命令创建一个上下文，依此类推。
action：命令操作，想在前面的命令序列的上下文中执行的一些操作。
options：命令选项，行为修改器(action modifiers)。通常带有一些值。
argument：命令参数，根据使用的命令的上下文来表示各种不同的东西。
[]：表示命令是可选的，可以有也可以没有

示例:
命令：breakpoint set -n main 对应到上面的语法就是：

command：breakpoint 断点命令
action：set 设置断点
option：-n 表根据方法 name 设置断点
arguement：mian 表示方法名为 mian

3.LLDB原始命令

LLDB支持不带命令选项的原始命令

原始命令会将命令后面的所有东西当做参数(arguement)处理
但很多原始命令也可以带命令选项，当你使用命令选项的时候，需要在命令选项后面加 -- 区分命令选项和参数。如：expression （就是 p/print/call）、expression -o（就是 po），打印一个UIView对象地址：

前者是计算其地址的值，后者调用了对象的 description 方法，其中体现了唯一匹配原则：

假如根据前n个字母已经能唯一匹配到某个命令
- 则只写前n个字母等效于写下完整的命令
- 再用设置断点的命令举例，下面两条命令等效：

更多命令结构的介绍及用法，请参考 LLDB 入门。
接下来介绍点 LLDB 常用命令

4.LLDB查询命令

4.1 `apropos`

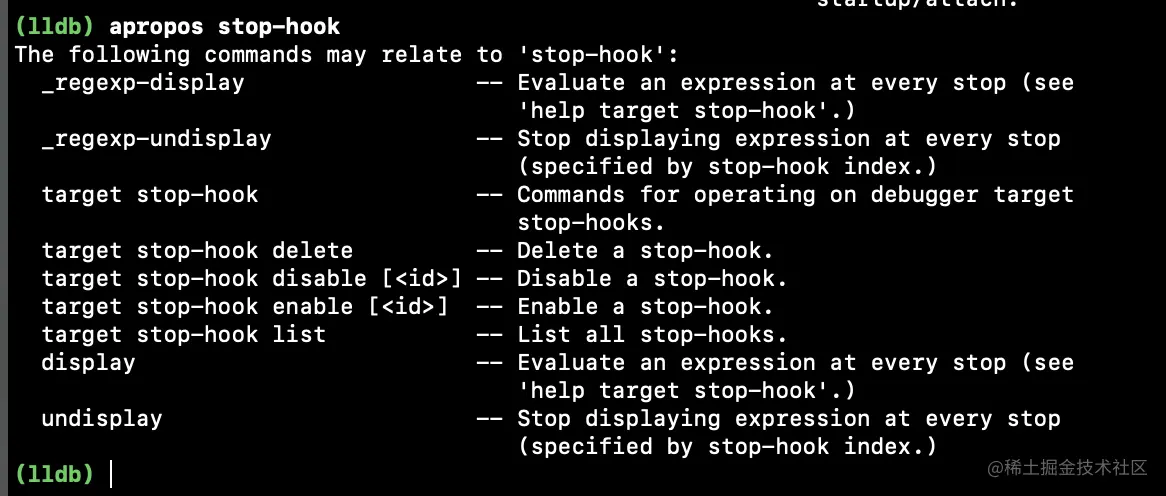

当我们并不能完全记得某个命令的时候，使用 apropos 通过命令中的某个关键字就可以找到所有相关的命令信息。

比如: 我们想使用stop-hook的命令，但是已经不记得stop-hook命令是啥样了：我们也可以查看官方文档的介绍: LLDB command map。

4.2`help`指令查询指令用法

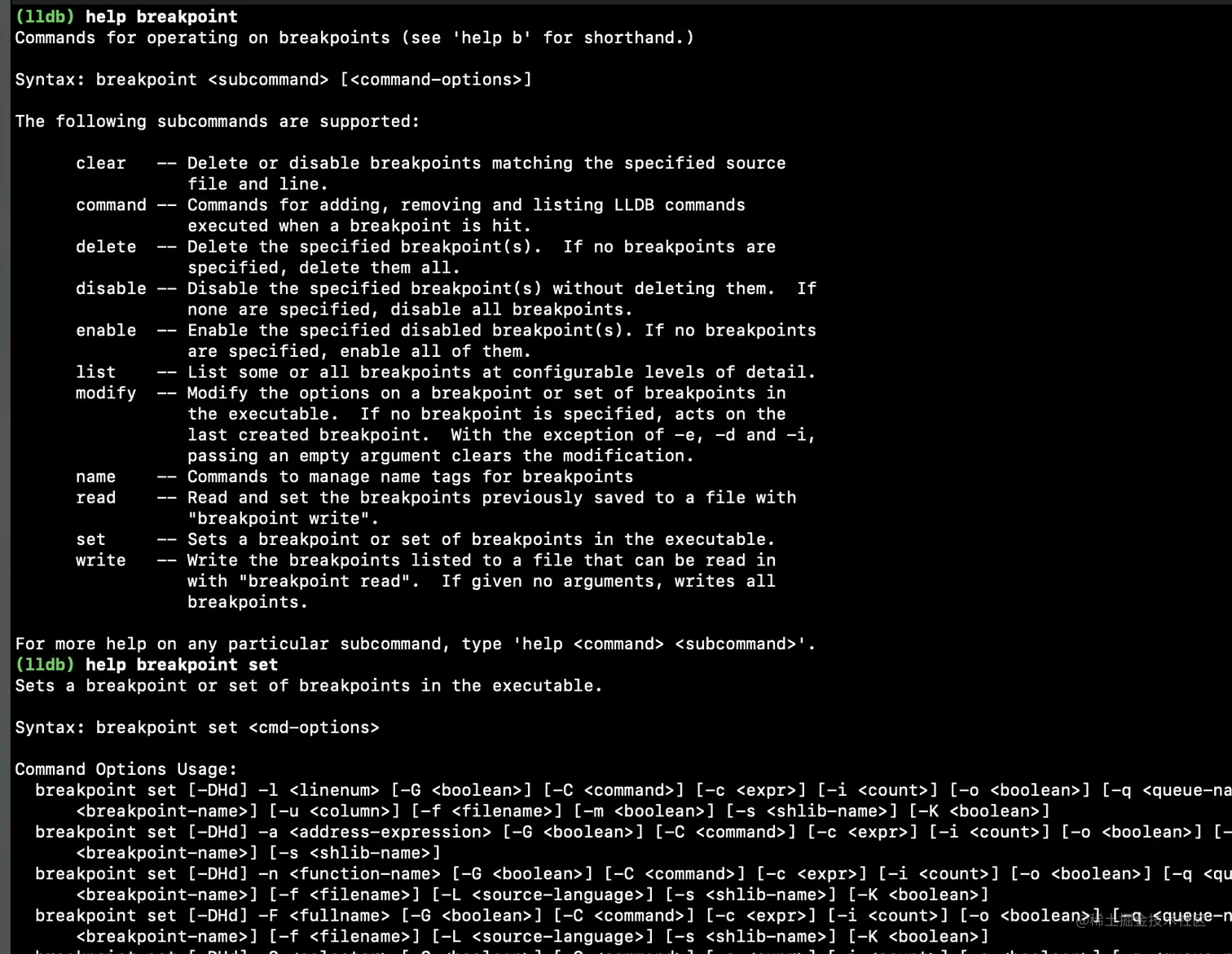

除了 apropos、查看官方网文档LLDB command map,我们也可以通过 help命令快速查找 LLDB指令的用法,示例如下:

help breakpoint
help breakpoint set

二.断点设置指令|`breakpoint`、`watchpoint`

通过调试器断点指令操作断点:罗列断点列表、使断点失效/生效、删除/设置断点

1.`breakpoint` 相关指令

breakpoint(可简写成br)

1.1 breakpoint set

= br set

设置断点

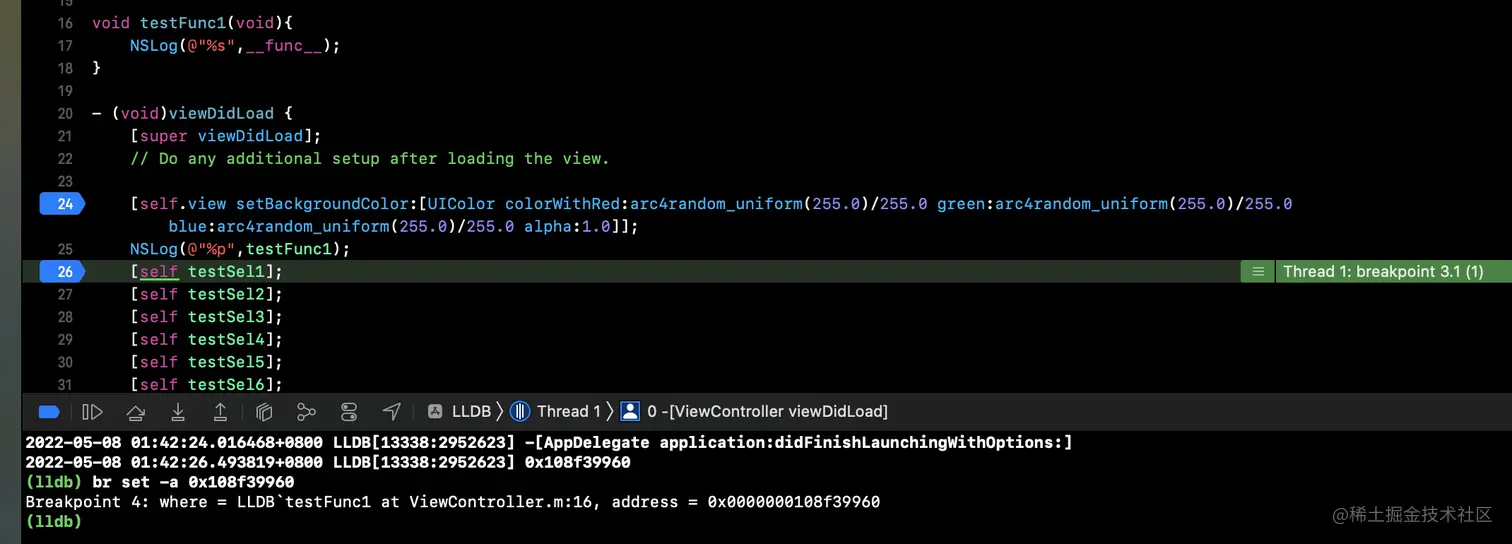

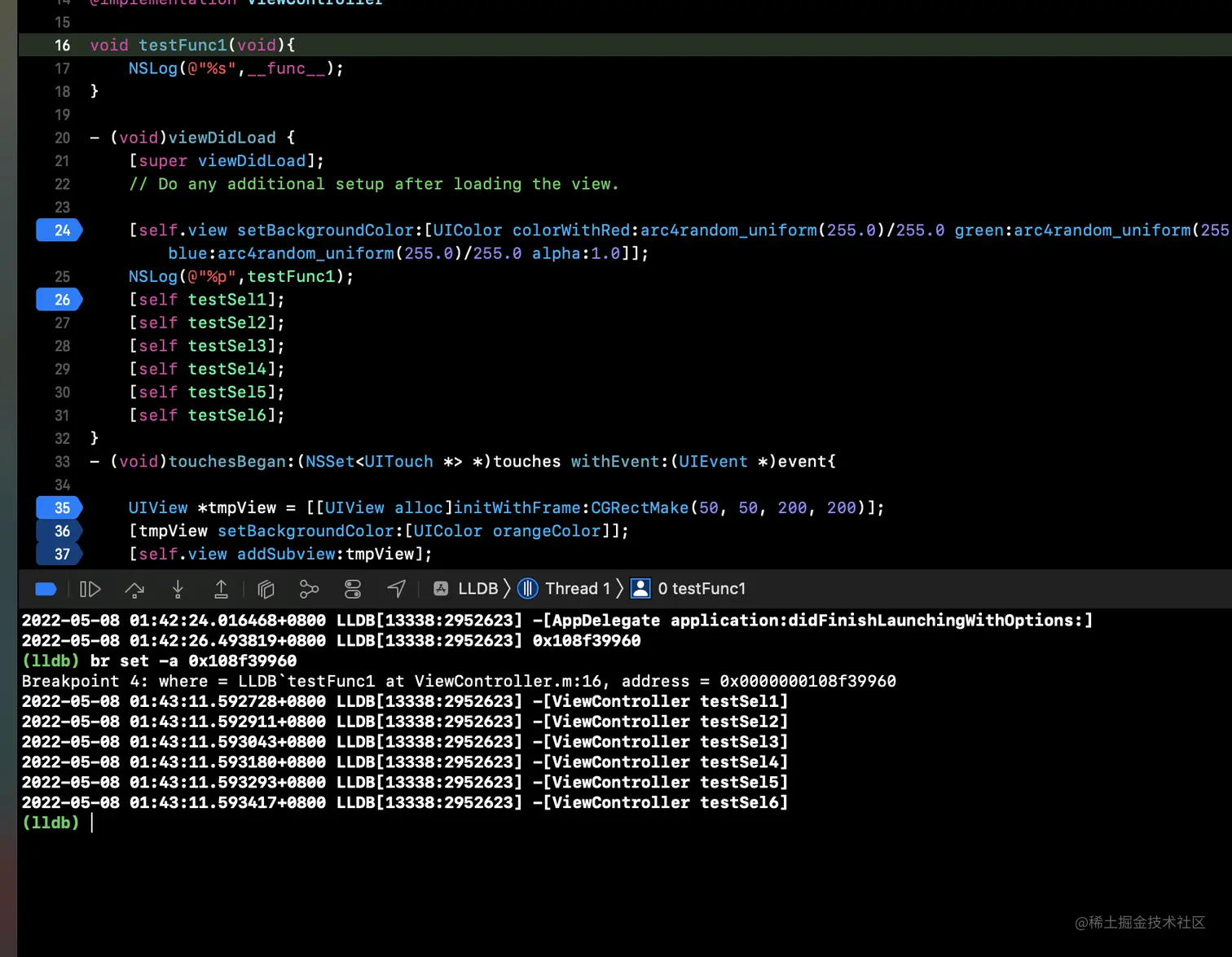

br set -a 函数地址:给函数设置断点
br set -n 函数名:给函数设置断点

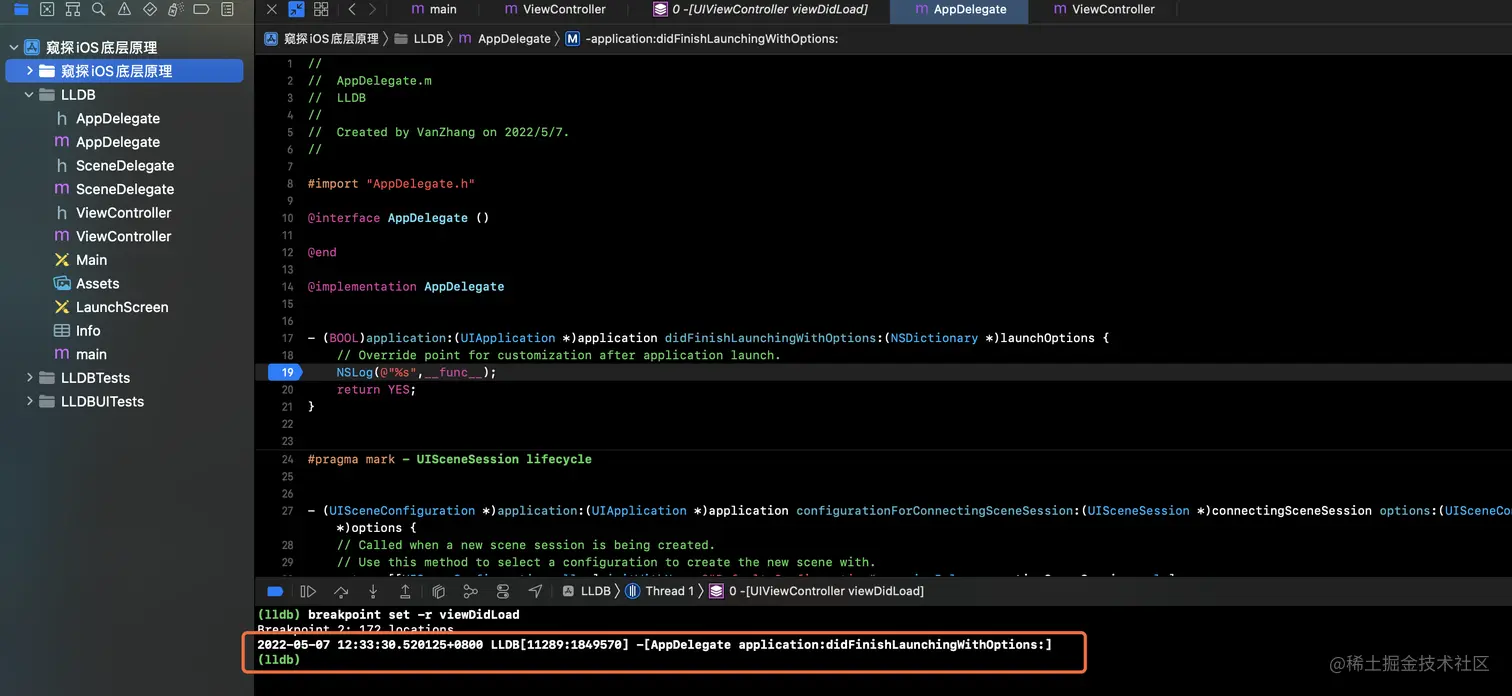

breakpoint set -n test:给全局的test方法设置断点

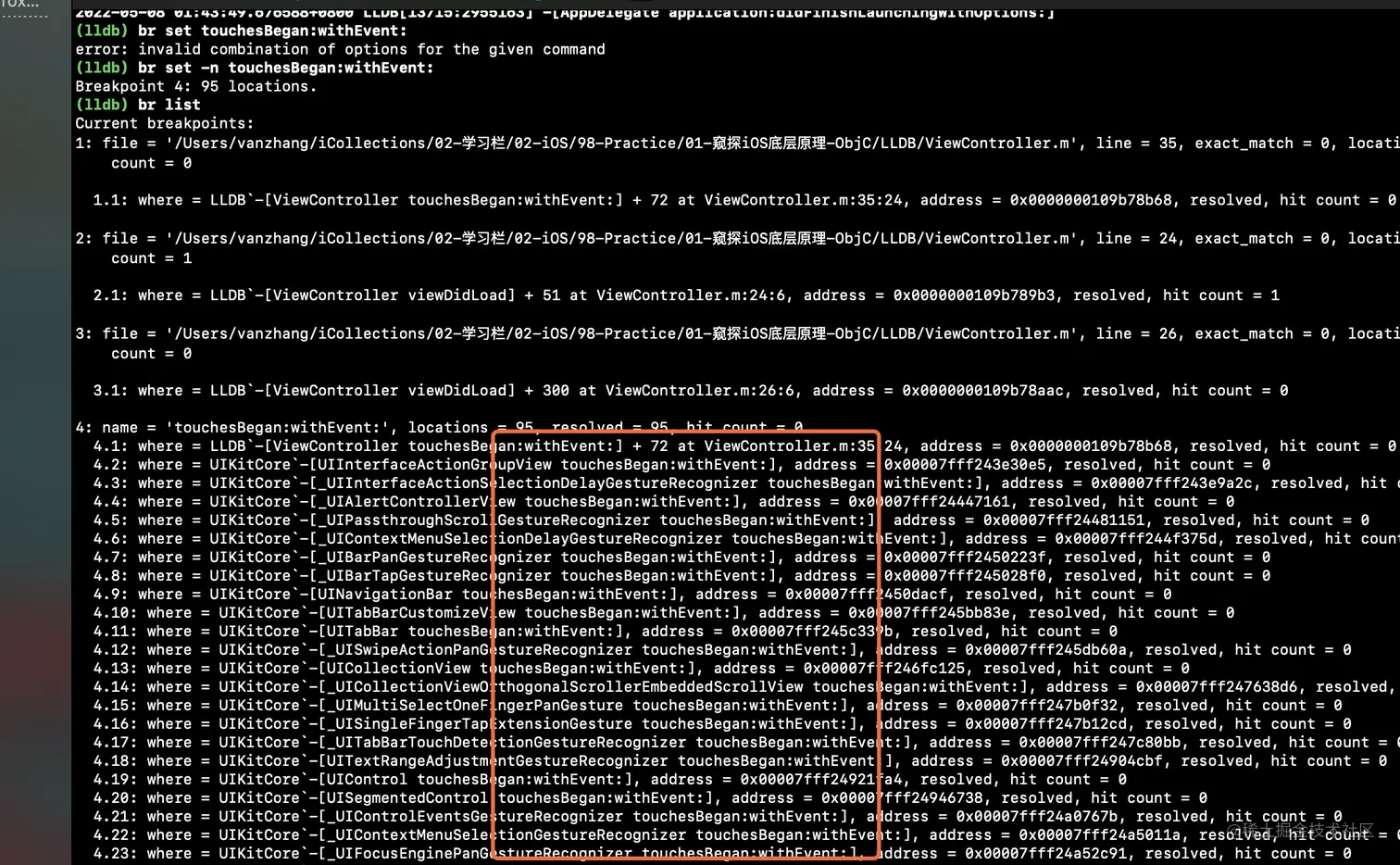

breakpoint set -n touchesBegan:withEvent::给全局的touchesBegan:withEvent:方法设置断点
breakpoint set -n "-[ViewController touchesBegan:withEvent:]":给 ViewController的touchesBegan:withEvent:方法设置断点
breakpoint set -r 正则表达式 给 正则表达式匹配上的方法设置断点
- 此处跟上正则表达式，会将所有匹配到的方法都加上断点
breakpoint set -s 动态库 -n 函数名:将指定动态库的指定函数打上断点

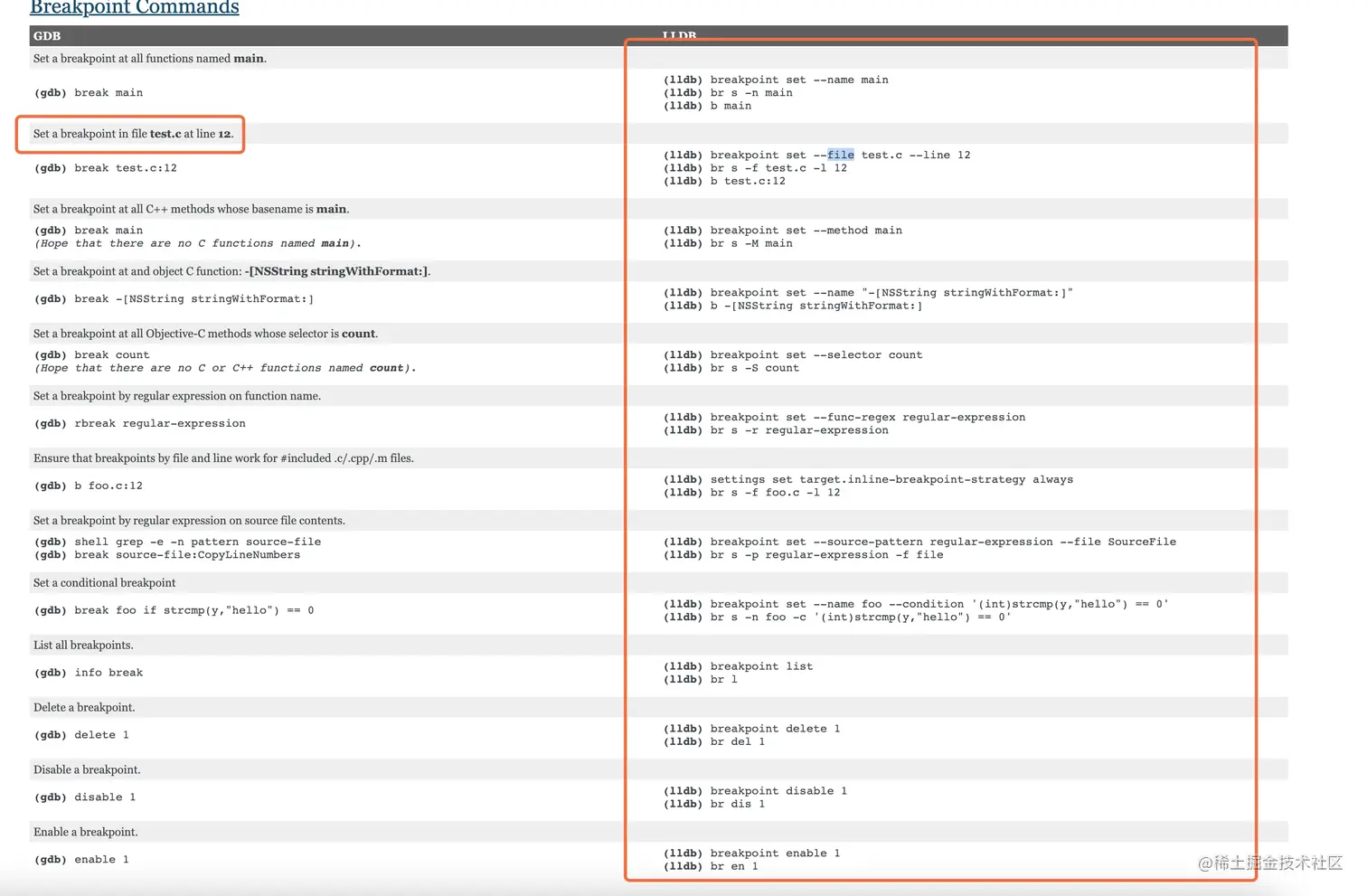

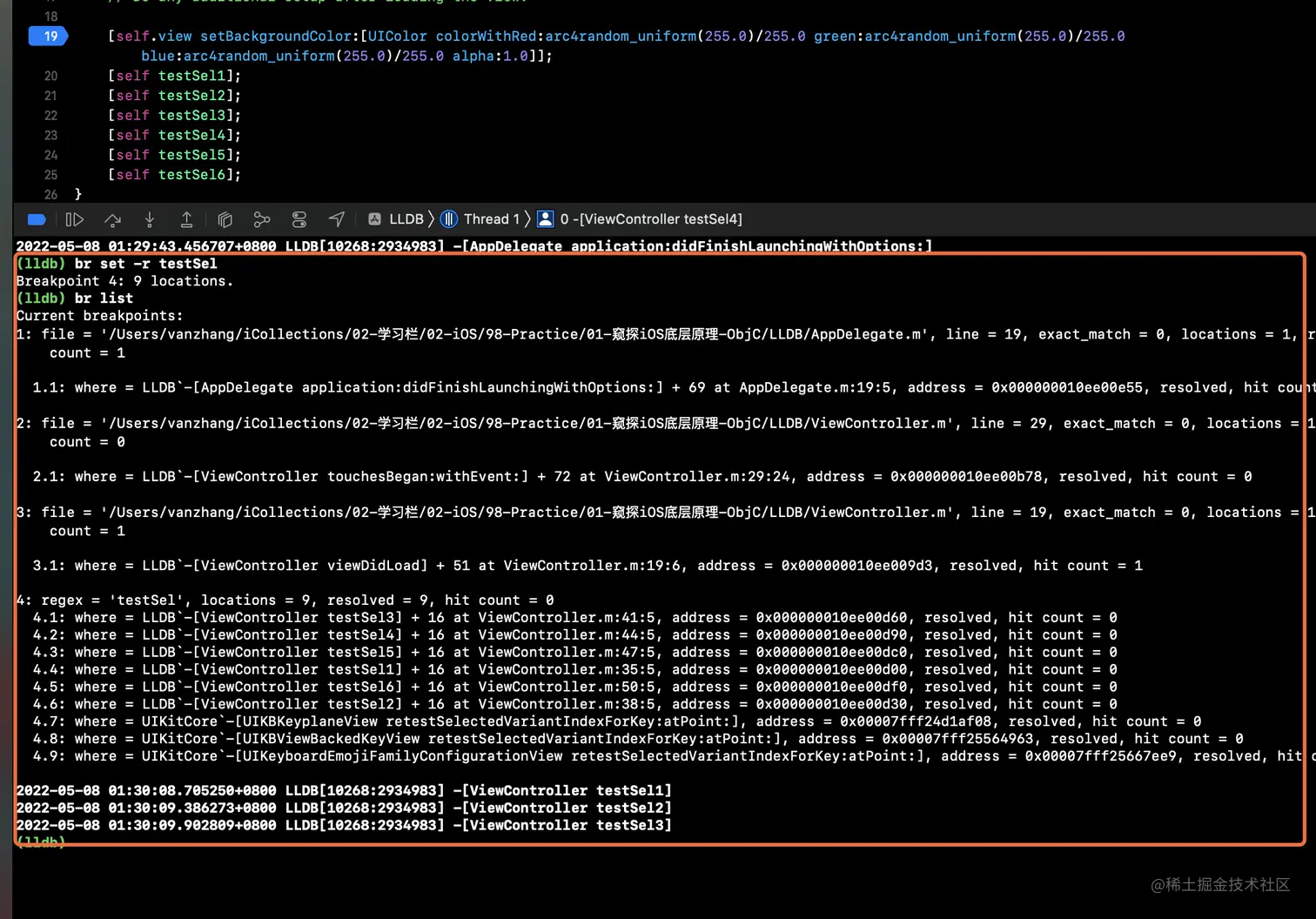

其它: breakpoint 支持按文件名、函数名、行数、正则等各种条件筛选设置断点。详情参考官方文档: 示例: br set -r testSel：遍历整个项目中包含 testSel 这个字符的所有方法并设置断点

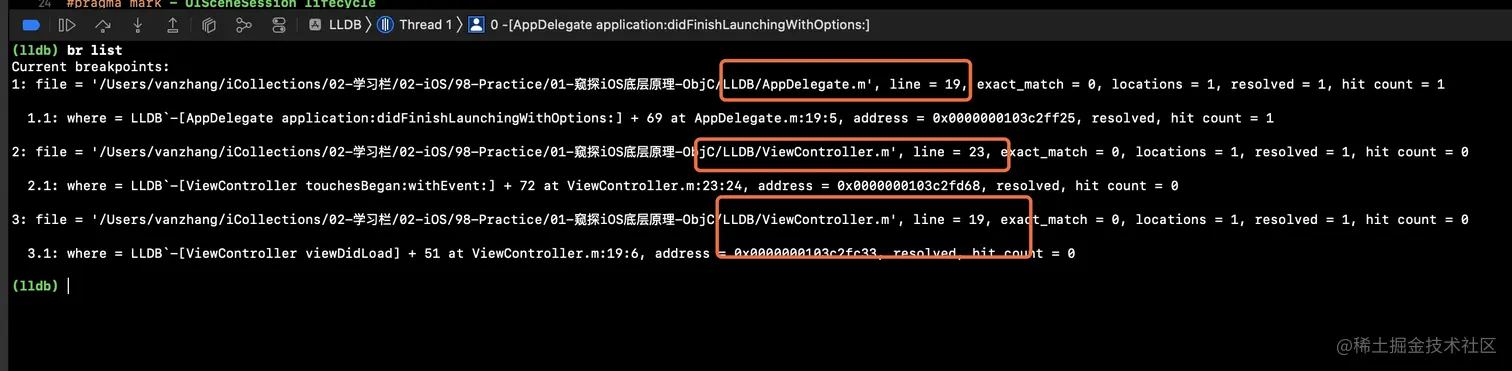

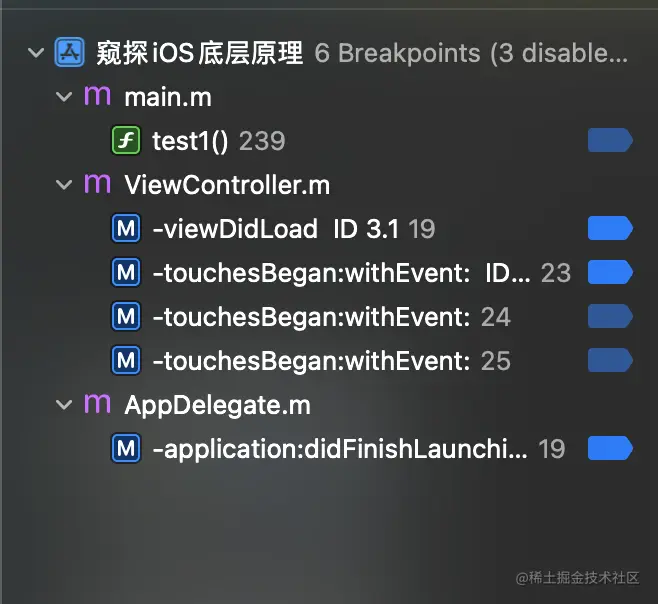

1.2 breakpoint list

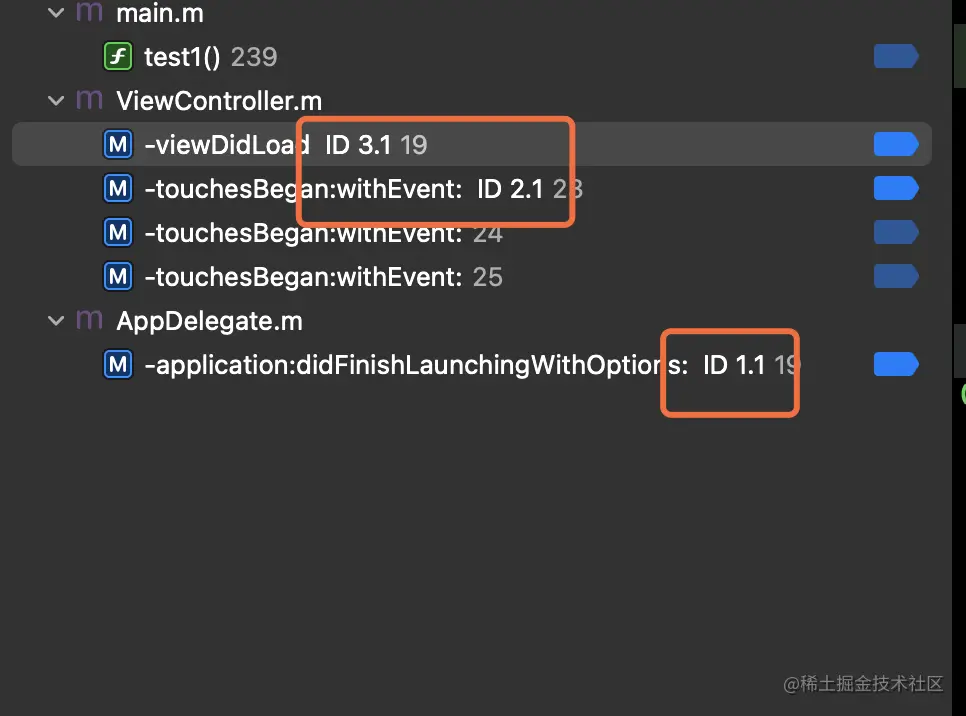

= br list :列出所有的断点，每个断点都有单独的编号

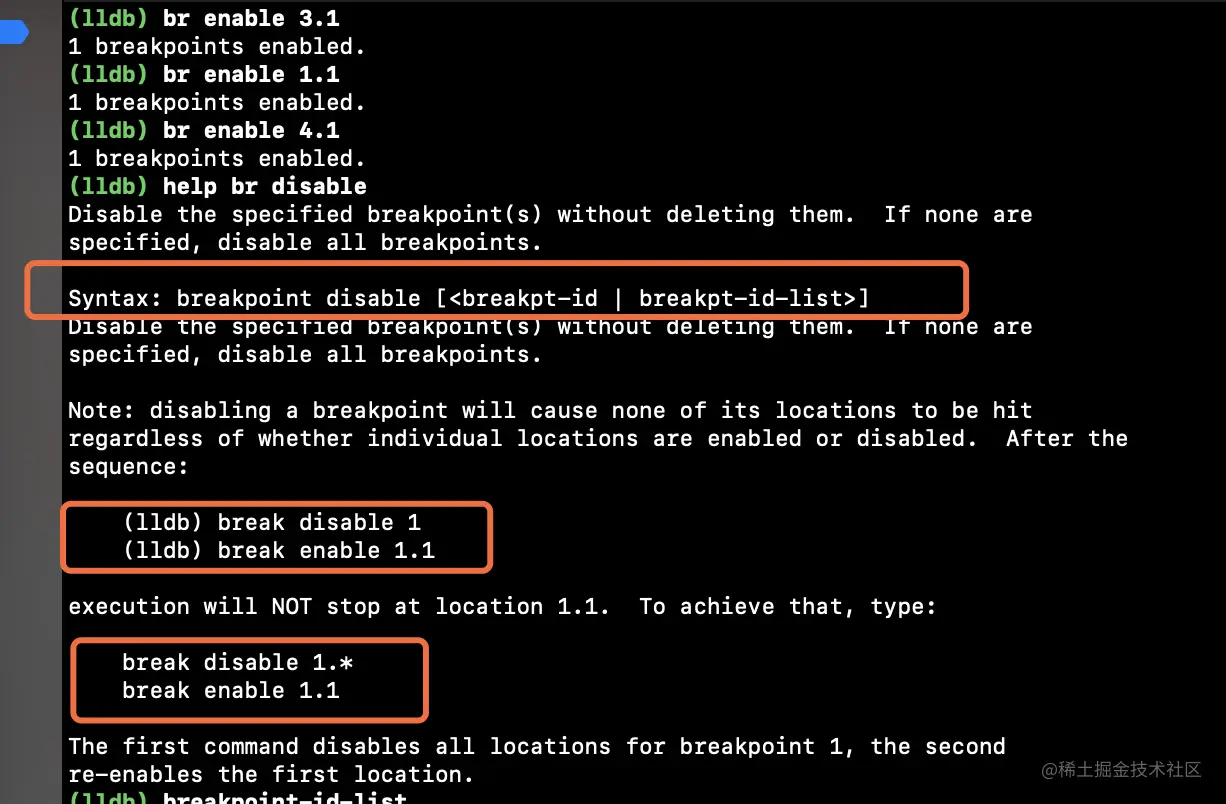

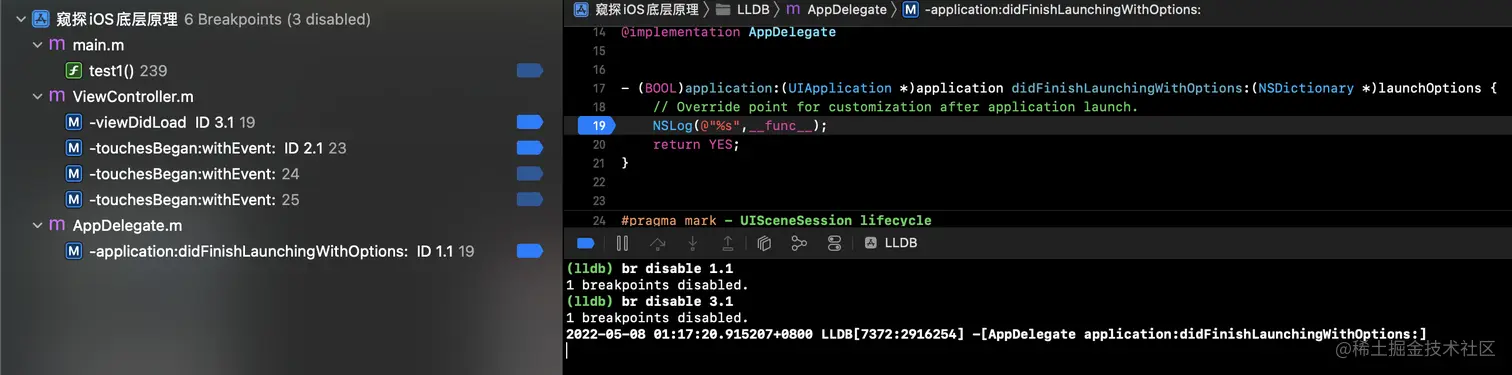

1.3 breakpoint disable 断点ID

= br disable 断点ID : 禁用断点

1.4 breakpoint enable 断点ID

= br enable 断点ID : 启用断点

1.5 breakpoint delete 断点ID

= br delete 断点ID : 删除断点

1.6 breakpoint command add 断点ID

= br command add 断点ID : 给指定断点编号的断点预先设置需要执行1条或者多条命令，到触发断点时，就会按顺序执行预先设置的命,设置多条命令时,用Done表示设置结束

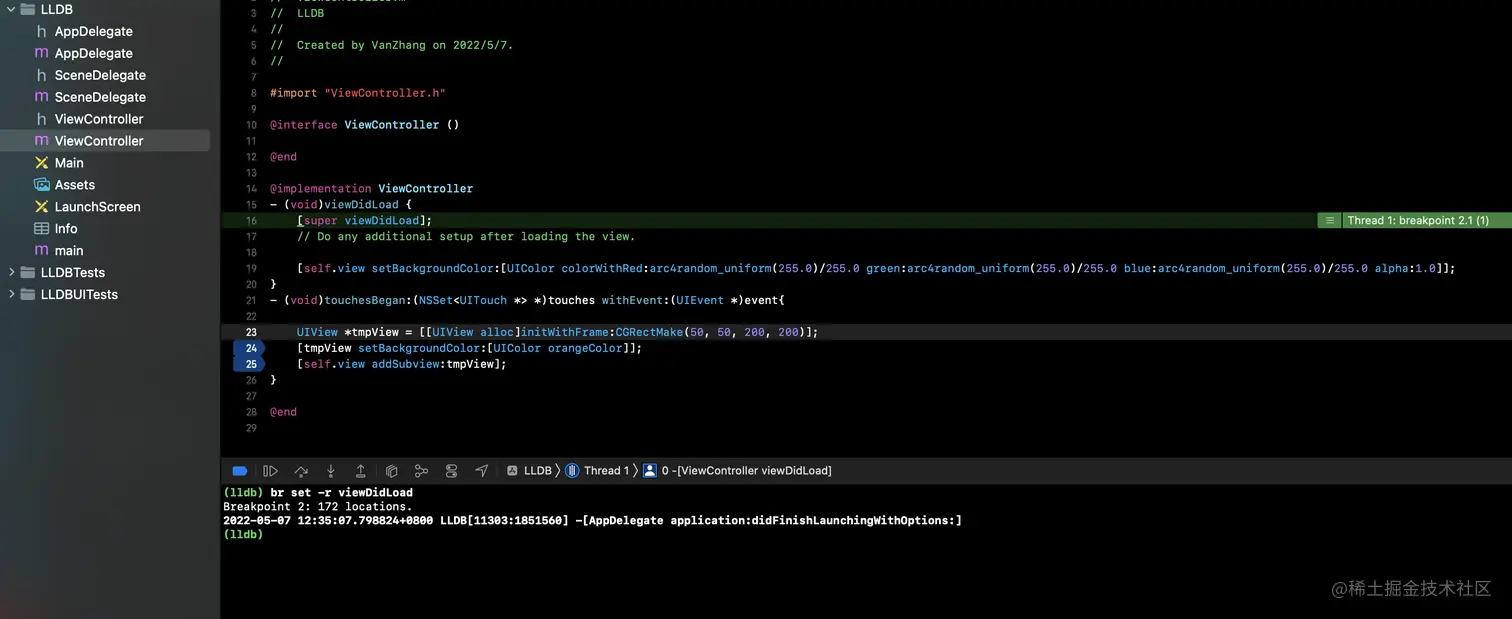

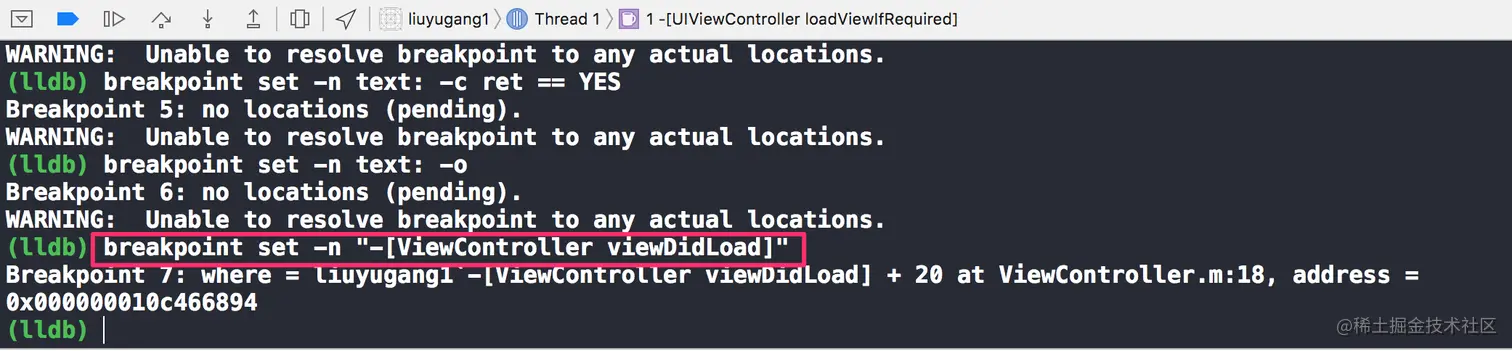

示例: 假设我们需要在ViewController的viewDidLoad中查看self.view的值我们首先给-[ViewController viewDidLoad]添加一个断点
这里写图片描述

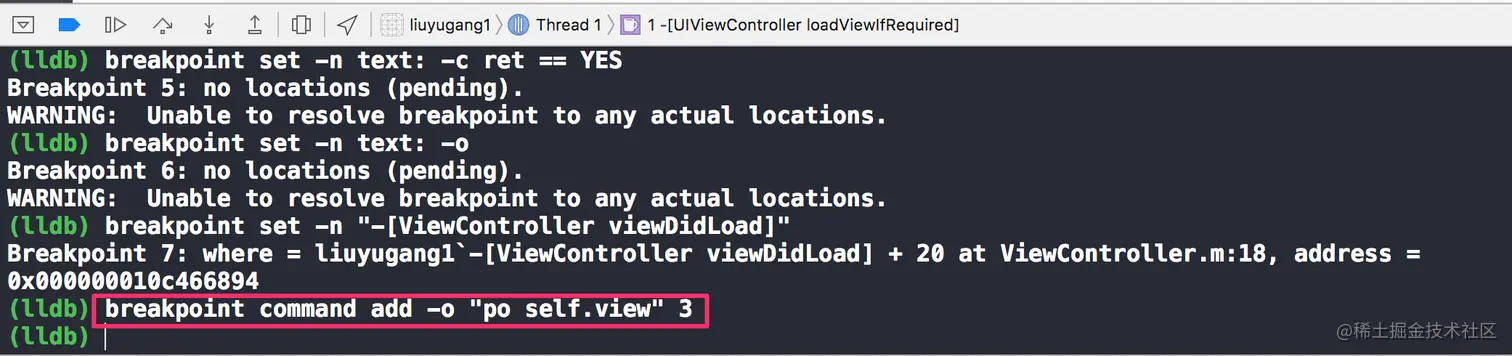

可以看到添加成功之后，这个breakpoint的id为3，然后我们给他增加一个命令：po self.view
这里写图片描述

-o完整写法是–one-liner，表示增加一条命令。3表示对id为3的breakpoint增加命令。添加完命令之后，每次程序执行到这个断点就可以自动打印出self.view的值了

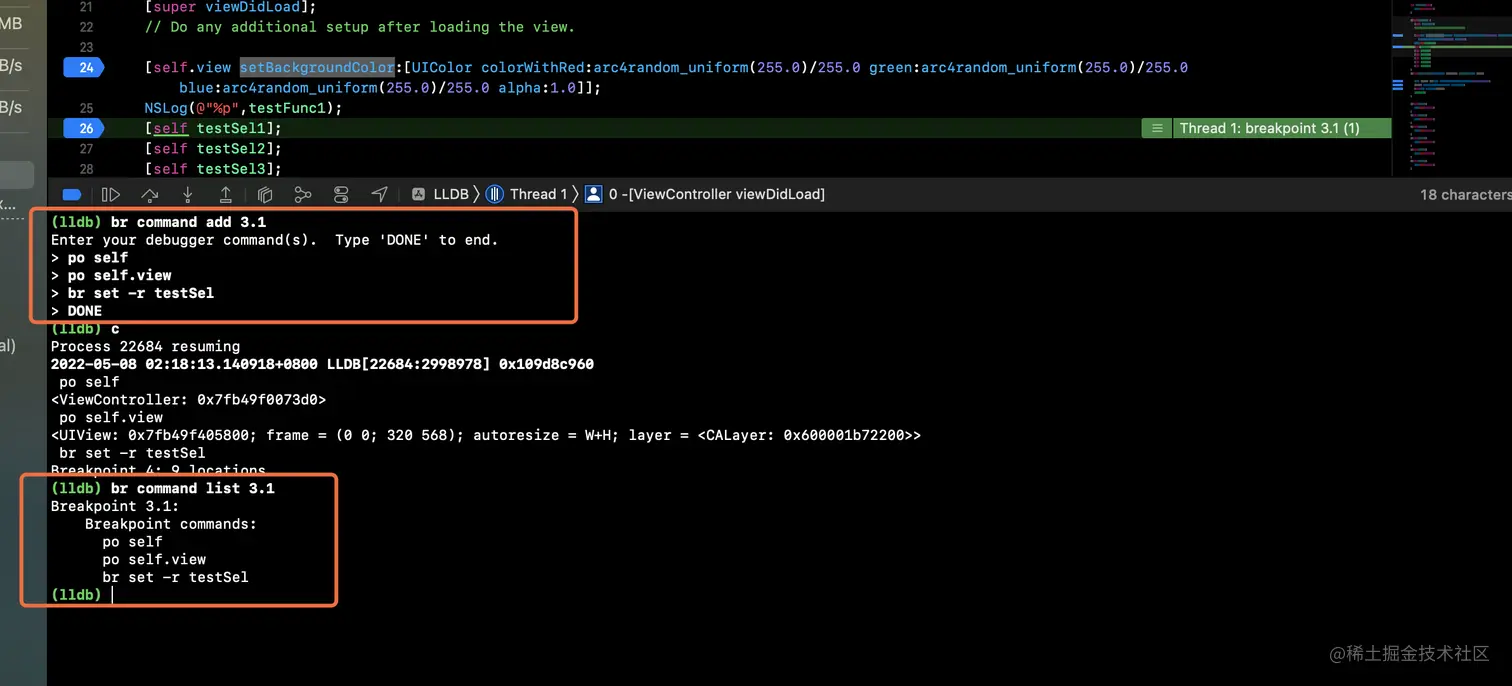

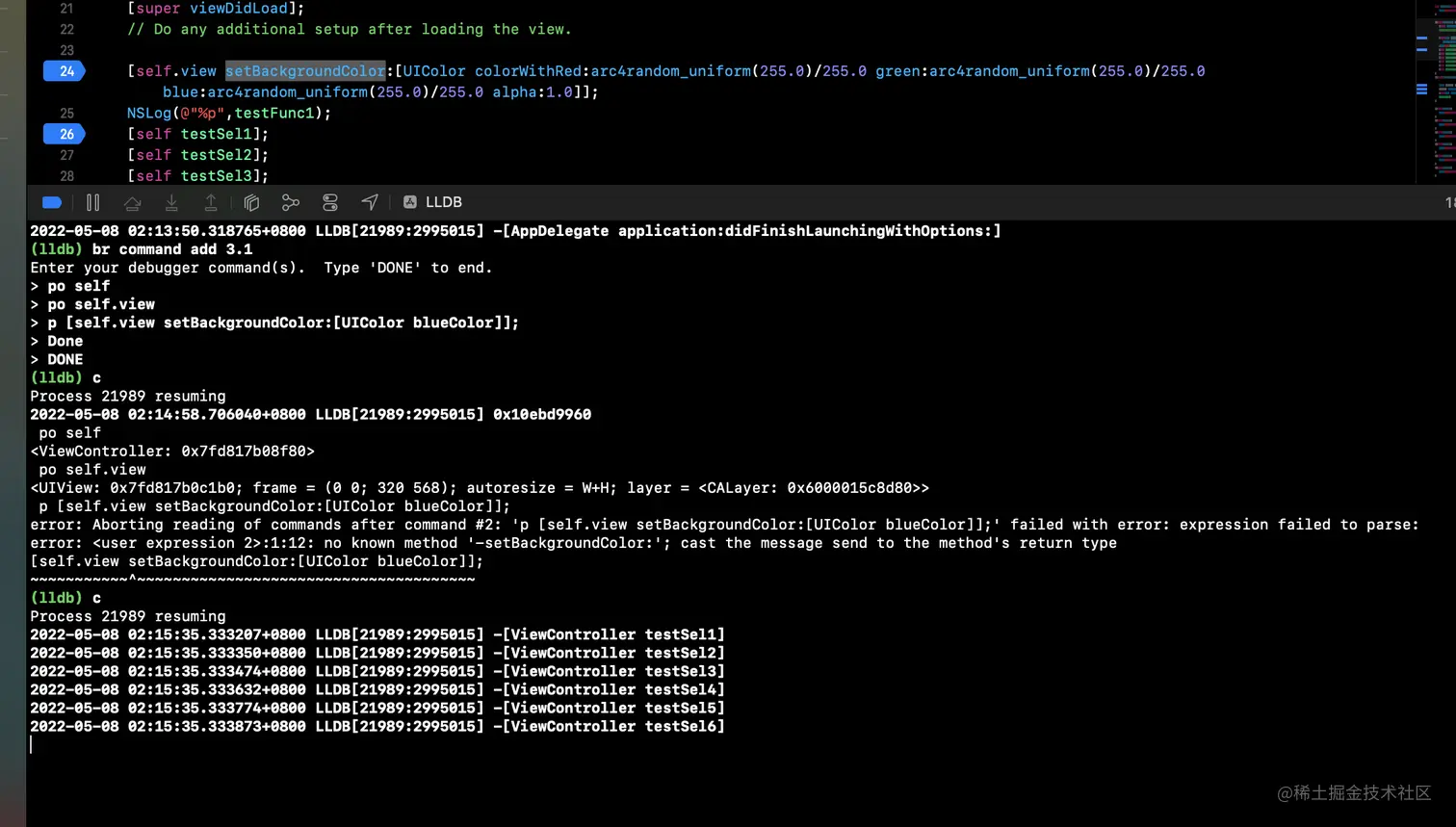

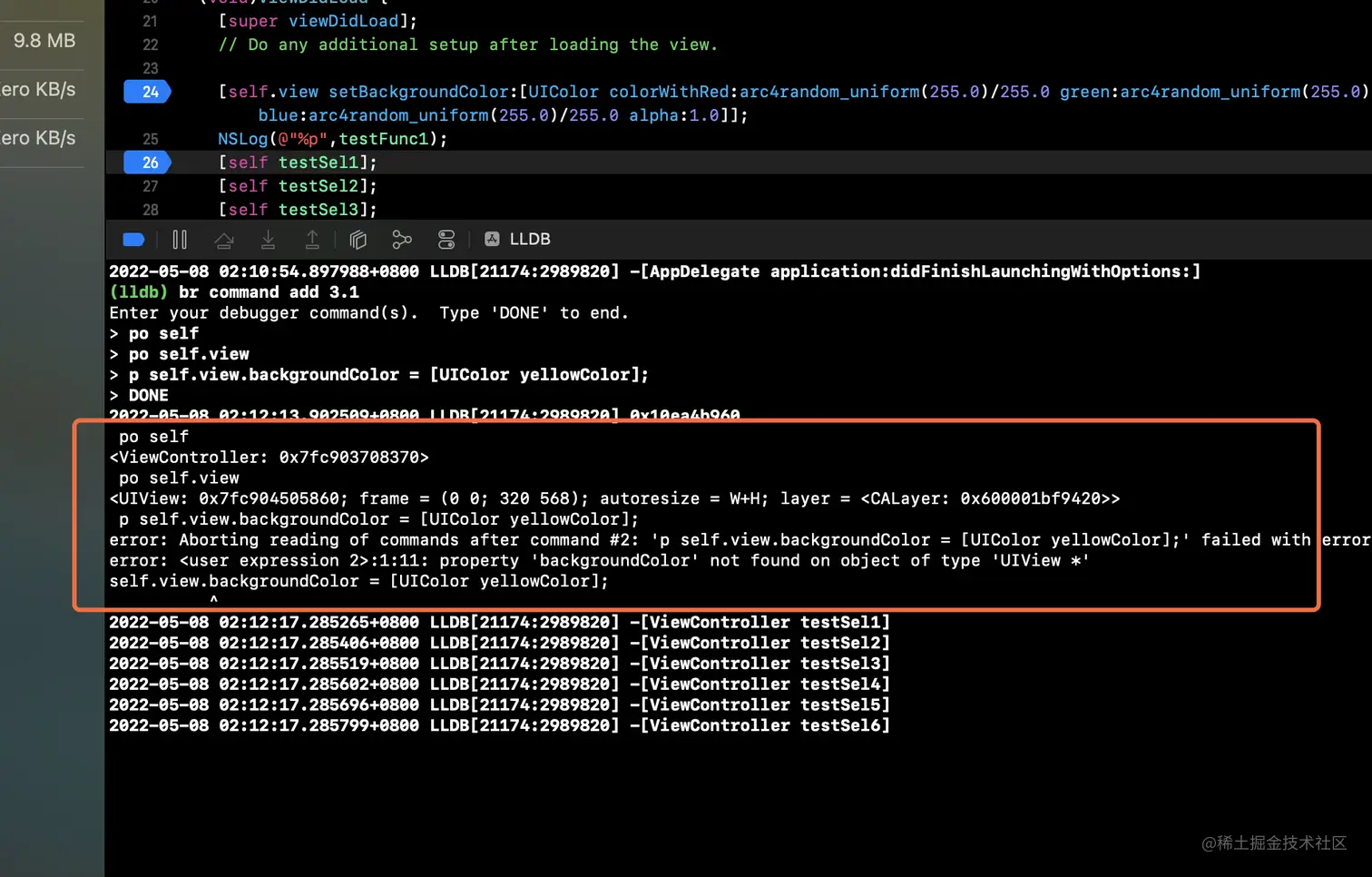

如果我们一下子想增加多条命令，比如我想在viewDidLoad中打印当前frame的所有变量，但是我们不想让他中断，也就是在打印完成之后，需要继续执行。我们可以这样玩：
这里写图片描述

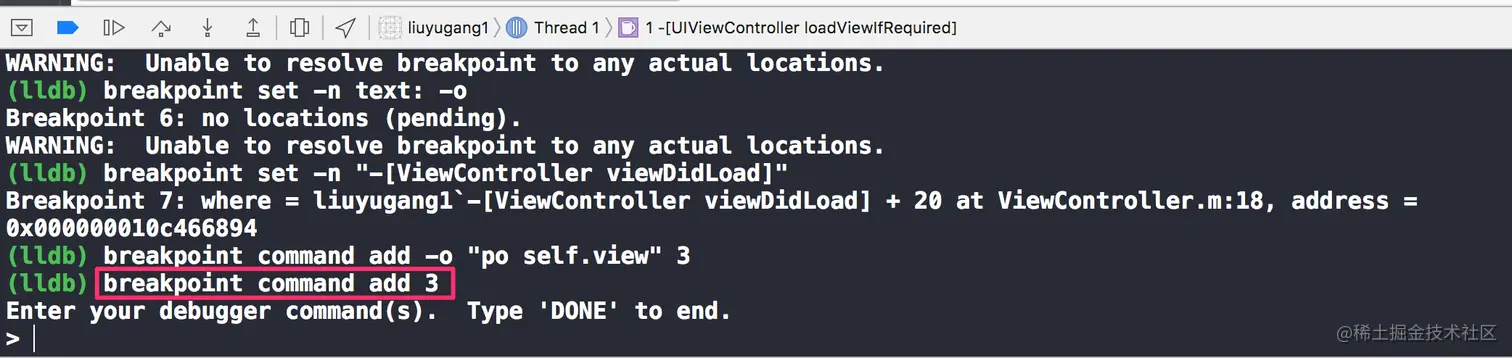

输入breakpoint command add 5:对 断点编号为5的断点 增加命令。它会让我们输入增加哪些命令，输入’DONE’表示结束。这时候我们就可以输入多条命令了

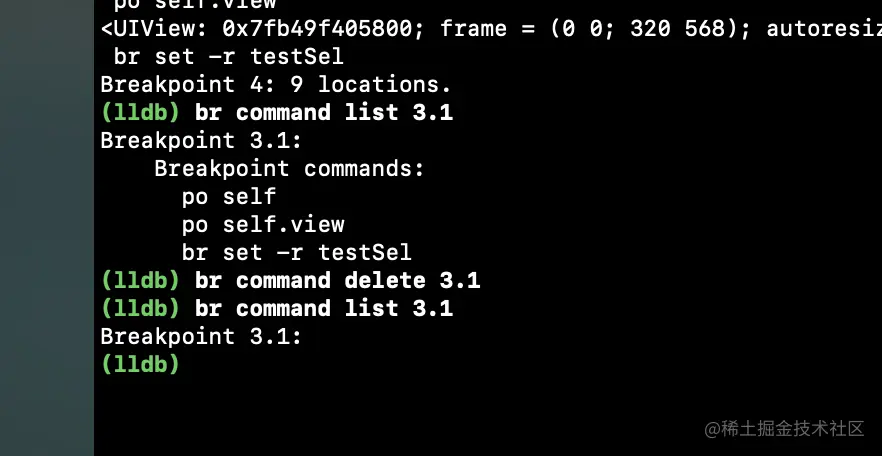

1.7 breakpoint command list 断点编号

= br command list 断点ID :查看某个编号的断点所有预先设置的命令

1.8 breakpoint command delete 断点编号

= br command delete 断点ID:删除指定编号断点的所有预设命令

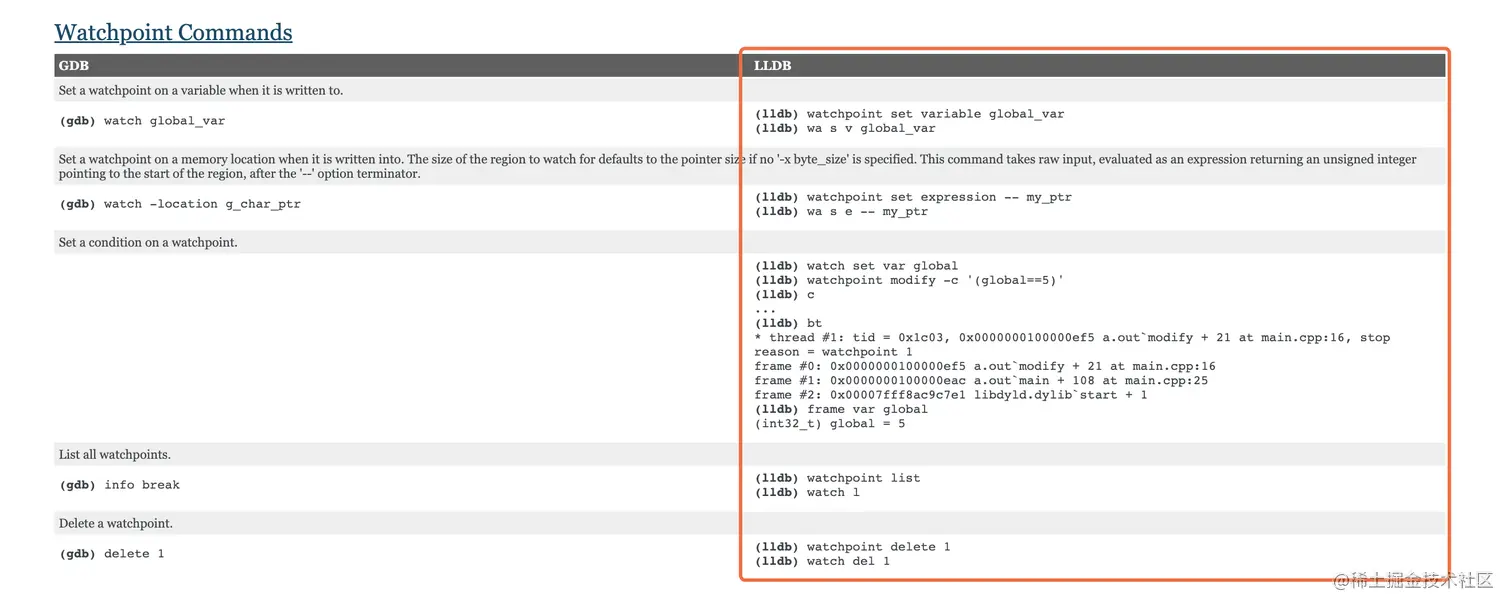

2. 内存断点`watchpoint`

watchpoint 可简写为 wa
给指定的内存下断点，当内存中的数据发生改变时会触发

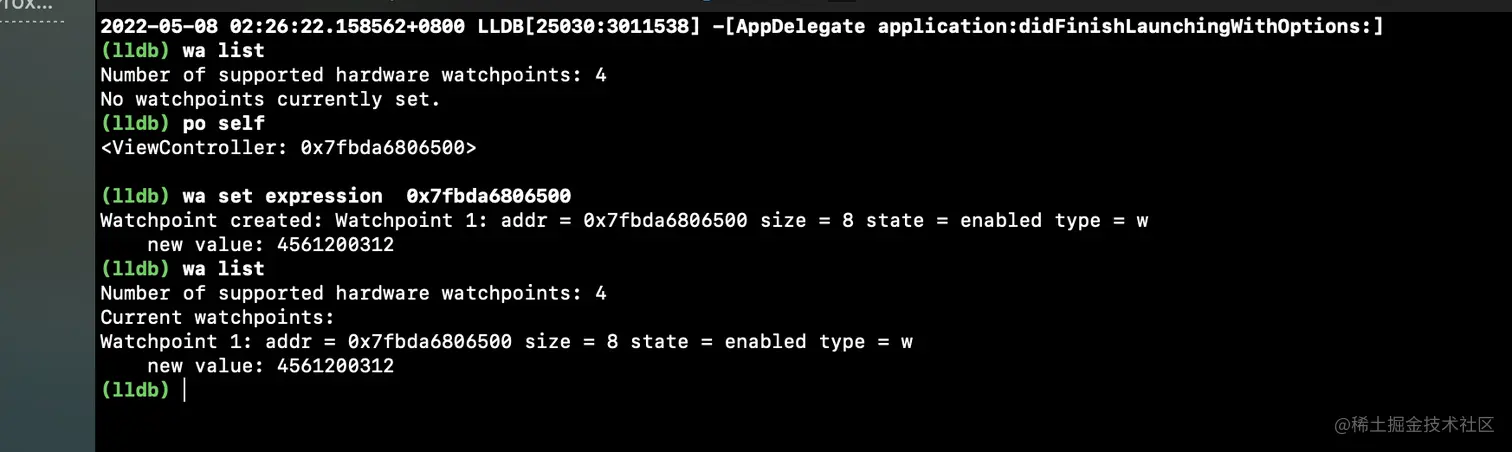

2.1 watchpoint set variable 变量

= wa set variable 变量:对指定的变量设置内存断点，当变量值改变的时候会触发

2.2 watchpoint set expression 内存地址

= wa set expression 内存地址:对指定内存地址设置断点，作用和watchpoint set variable相同

2.3 watchpoint list

= wa disable list:列出所有的内存断点

2.4 watchpoint disable 断点ID

= wa disable 断点ID:禁用内存断点

2.5 watchpoint enable 断点ID

= wa enable 断点ID:启用内存断点

2.6 watchpoint delete 断点ID

= wa delete 断点ID:删除内存断点

2.7 watchpoint command add 断点ID

= wa command add 断点ID:给指定断点编号的内存断点预先设置需要执行的命令，到触发内存断点时，就会按顺序执行预先设置的命令

2.8 watchpoint command list 断点编号

= wa command list 断点ID:查看某个编号的内存断点所有预先设置的命令

2.9 watchpoint command delete 断点编号

= wa command delete 断点ID:删除指定编号内存断点的所有预设命令

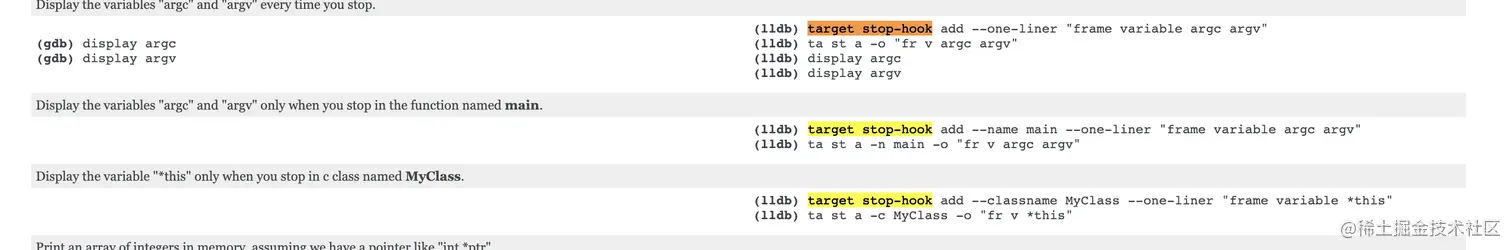

3.target stop-hook

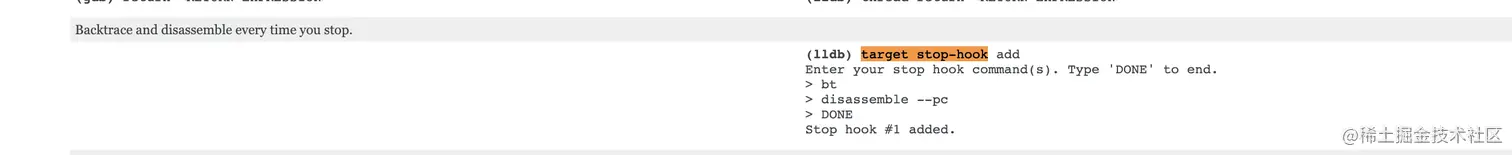

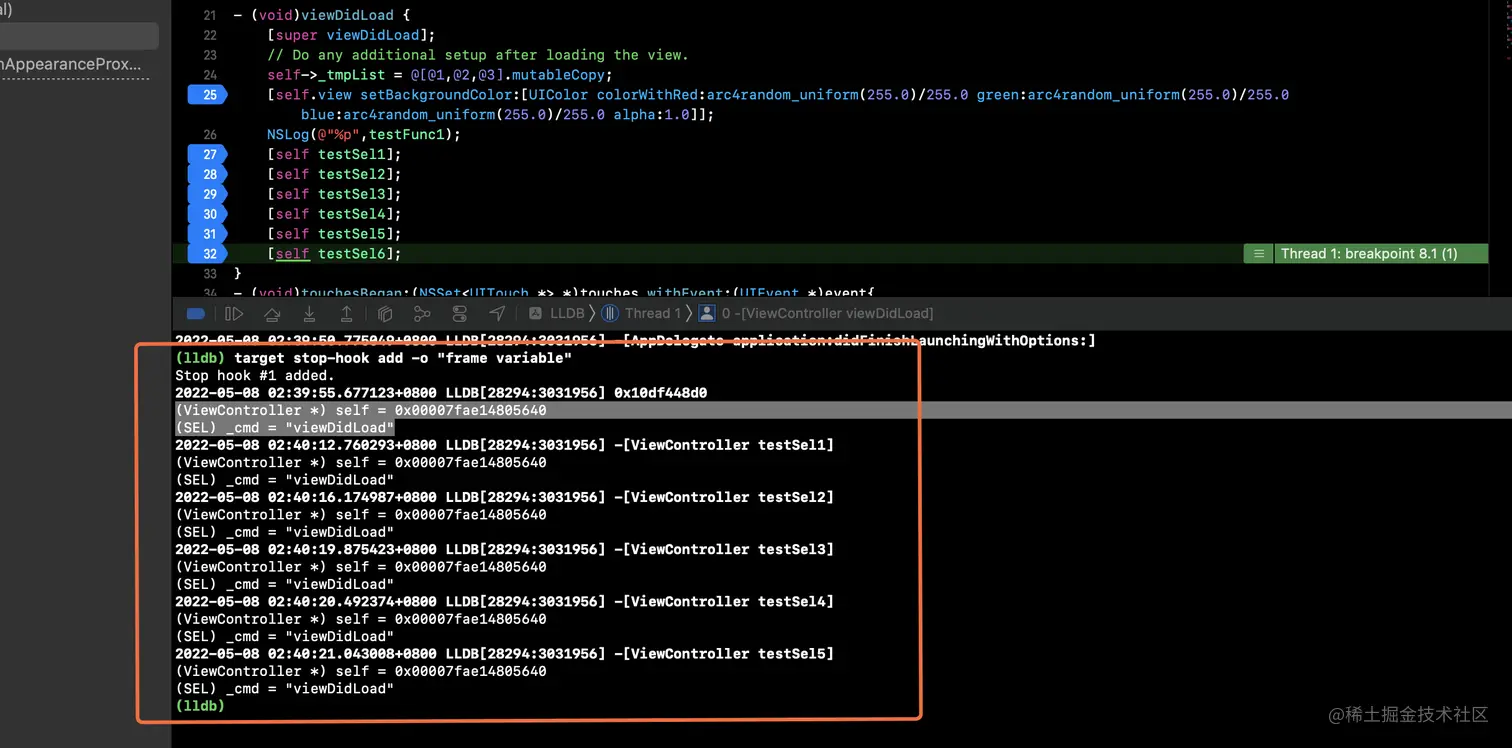

target stop-hook add -o "frame variable"：添加每次程序 stop 时都希望执行的命令：frame variable（打印当前栈内的所有变量）
target stop-hook、watchpoint 的增删改查命令与 breakpoint 的基本相同

4.其它断点

其它断点玩法需自定义插件支持,在第五段介绍。

三.流程控制

Xcode断点流程控制按钮如图：

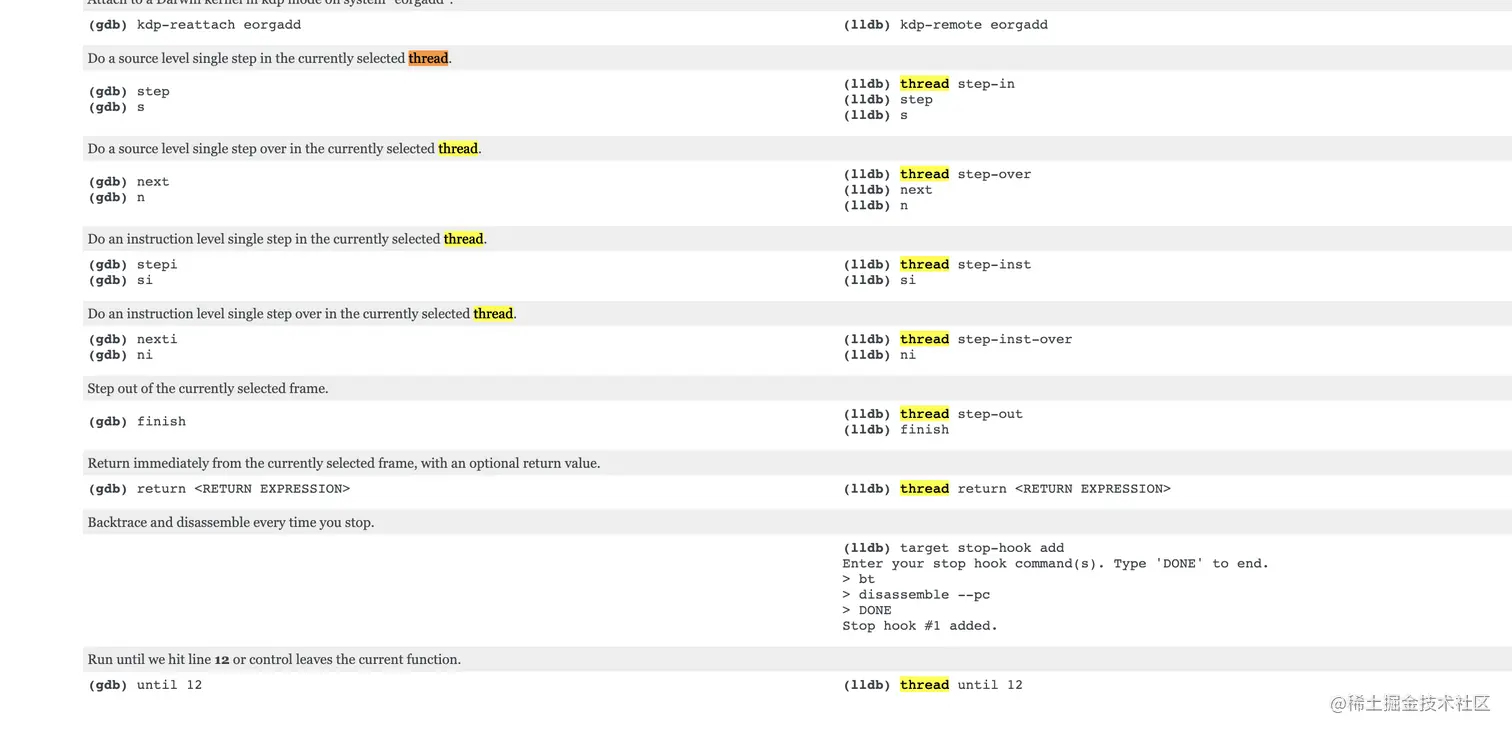

以下指令从左到右依次表示：指令全称、指令简称、极简指令:

第一个按钮：= 指令process continue/continue/c: 让程序跳过断点继续运行
第二个按钮：单步运行，将子函数当做整体一步执行
- 源码级别调试： = thread step-over/next/n
- 汇编级别调试： = thread step-inst-over/nexti/ni

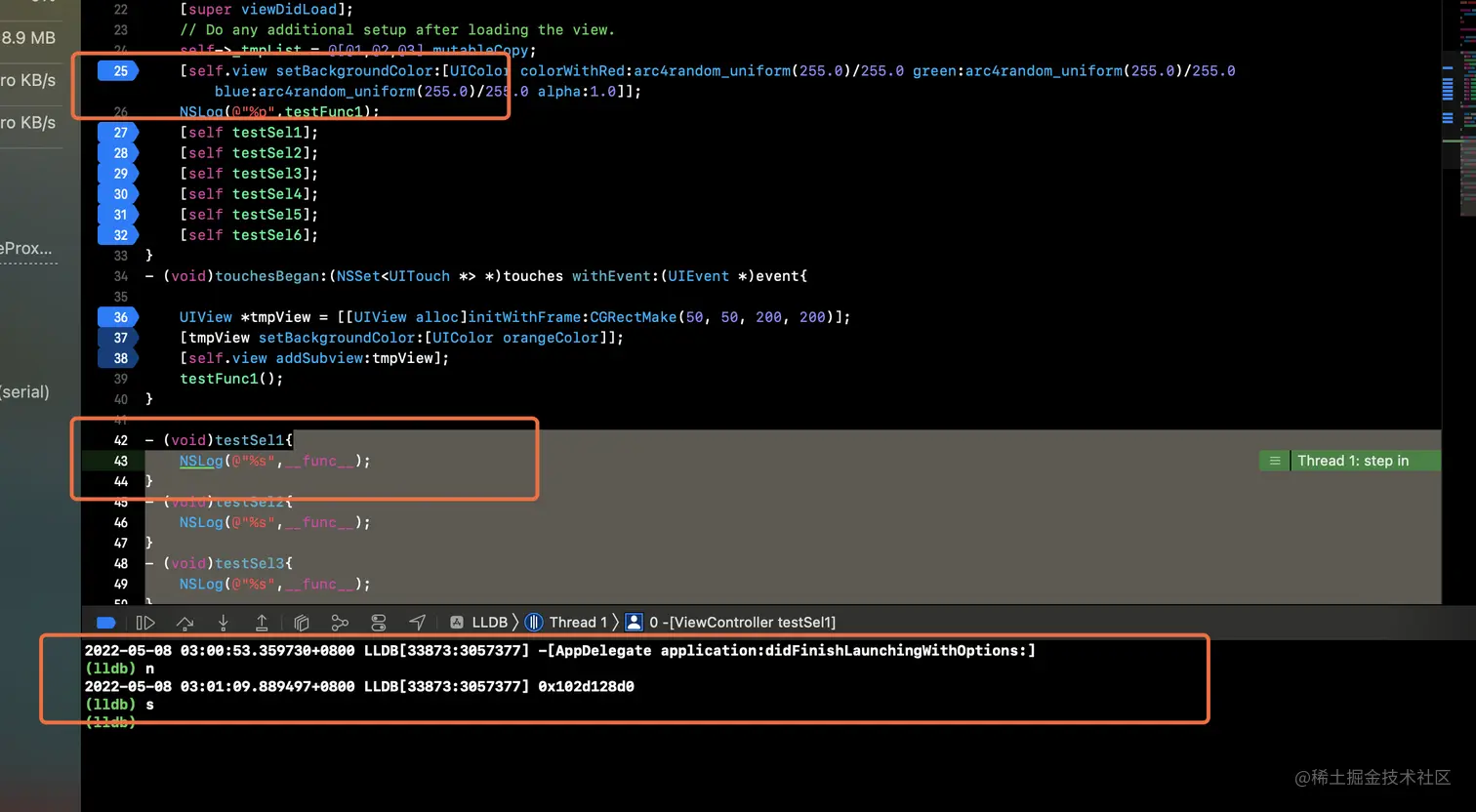

第三个按钮：单步运行，遇到子函数会进入子函数
- 源码级别调试： = thread step-in/step/s
- 汇编级别调试： = thread step-inst-over/stepi/si
第四个按钮：thread step-out/finish: 退出当前帧栈

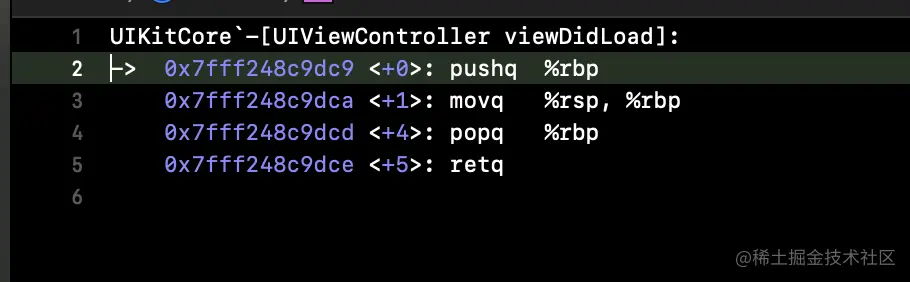

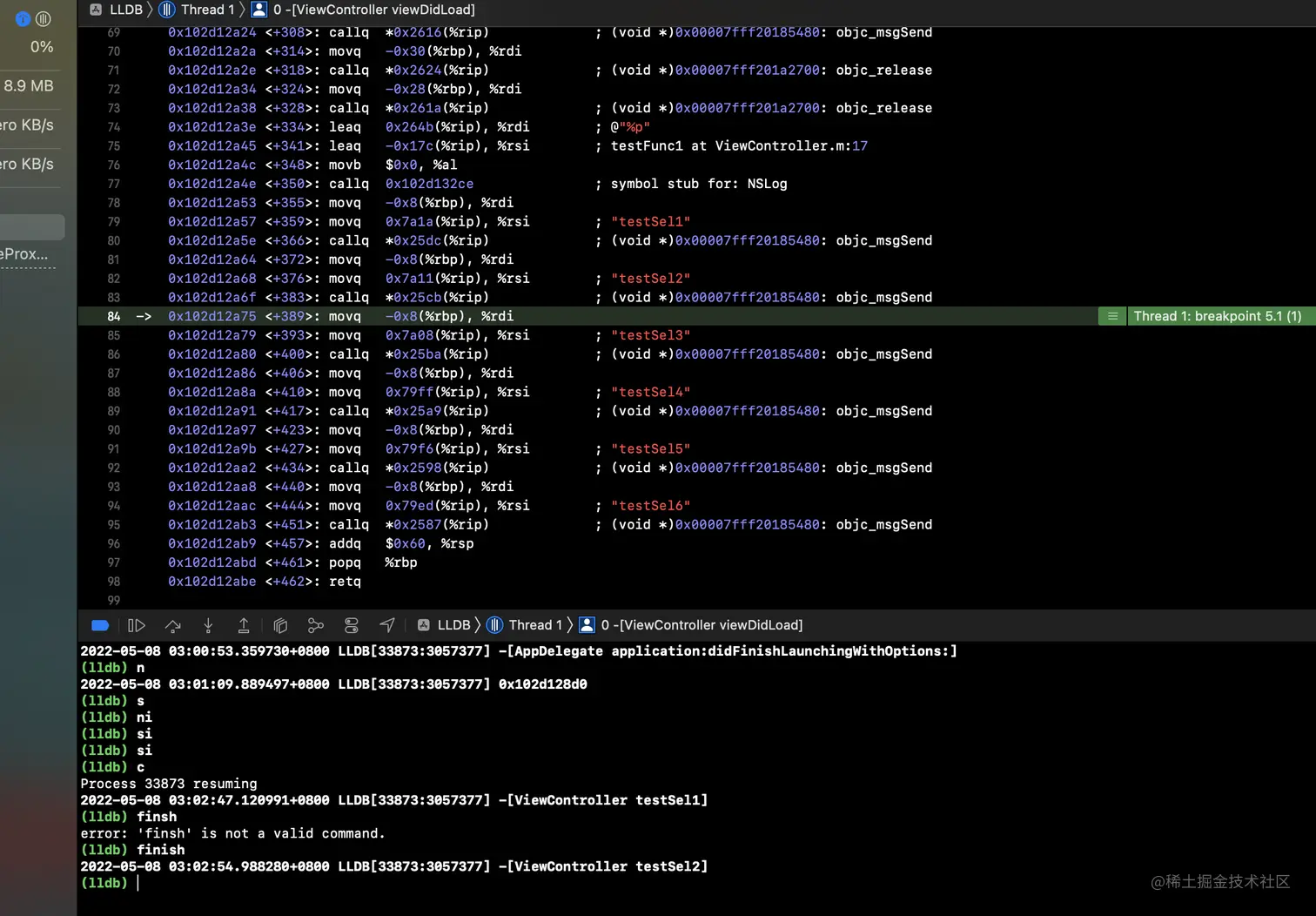

si、ni和s、n指令类似，但是s、n是源码级别，si、ni是汇编指令级别。

每一句OC代码会有一条或多条汇编指令构成

s、n指令表示一步一步执行每一句OC代码

而si、ni表示一步一步执行汇编指令

其他命令：

thread return：它有一个可选参数，在执行时它会把可选参数加载进返回寄存器里，然后立刻执行返回命令，跳出当前栈帧。
- 这意味这函数剩余的部分不会被执行。
- 这会给 ARC 的引用计数造成一些问题，或者会使函数内的清理部分失效。
- 但是在函数的开头执行这个命令，是个非常好的隔离目标函数、伪造返回值的方式。

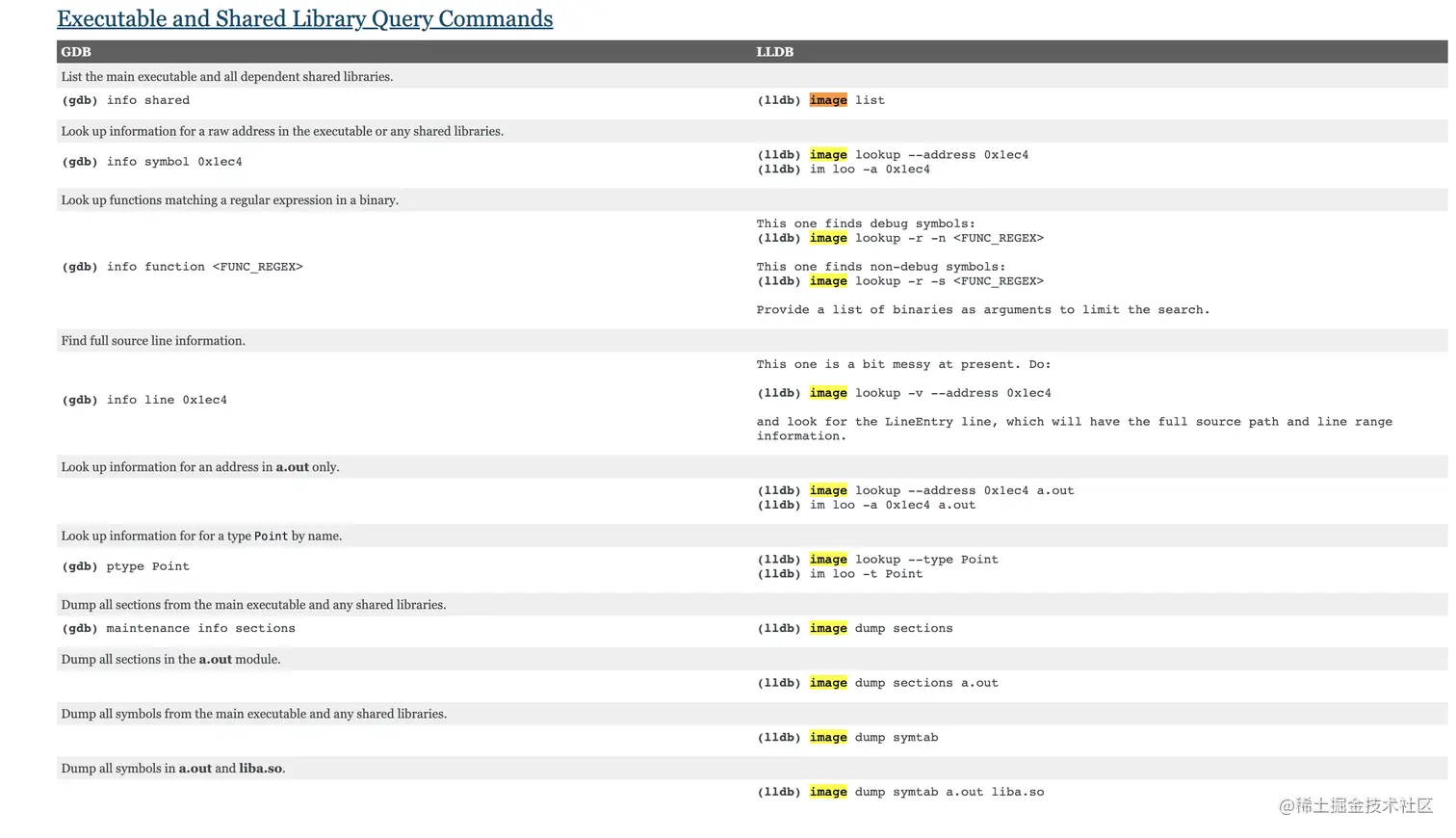

四.image模块查询指令(模块:可执行文件&共享库等)

这些命令在逆向及定位错误时使用频率非常高。

4.1 image list

image list: 列出所有所加载的模块信息

(lldb) image list
[  0] 927601BD-5A00-319C-B8AF-8D501BB5D849 0x0000000100c01000 /Users/pinba/Library/Developer/Xcode/DerivedData/LLDBDemo-dkmvkvkytmalsoensevrvixujugm/Build/Products/Debug-iphonesimulator/LLDBDemo.app/LLDBDemo
[  1] EEA931D0-403E-3BC8-862A-CBA037DE4A74 0x000000010d352000 /usr/lib/dyld
[  2] 75369F31-702D-364A-95C3-8AFA9DD4B3A2 0x0000000100c0d000 /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Library/Developer/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/usr/lib/dyld_sim
......

image list -o -f: 打印出模块的偏移地址、全路径

lldb) image list -o -f
[  0] 0x0000000000c01000 /Users/pinba/Library/Developer/Xcode/DerivedData/LLDBDemo-dkmvkvkytmalsoensevrvixujugm/Build/Products/Debug-iphonesimulator/LLDBDemo.app/LLDBDemo
[  1] 0x000000010d352000 /usr/lib/dyld
[  2] 0x0000000100c0d000 /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Library/Developer/CoreSimulator/Profiles/Runtimes/iOS.simruntime/Contents/Resources/RuntimeRoot/usr/lib/dyld_sim
......

4.2 image lookup

image lookup --address 内存地址: 根据内存地址查找在模块中的位置
- = image lookup -a 内存地址

(lldb) image lookup -a 0x00000001088b7cdb
      Address: LLDBDemo[0x0000000100000cdb] (LLDBDemo.__TEXT.__text + 187)
      Summary: LLDBDemo`-[ViewController touchesBegan:withEvent:] + 123 at ViewController.m:26:15

image lookup -v --address 内存地址:查找完整的源代码行信息
- = image lookup -v -a 内存地址
image lookup --type 类型:查找某个类型的信息
- = image lookup -t 类型

(lldb) image lookup -t NSUInteger
Best match found in /Users/pinba/Library/Developer/Xcode/DerivedData/LLDBDemo-dkmvkvkytmalsoensevrvixujugm/Build/Products/Debug-iphonesimulator/LLDBDemo.app/LLDBDemo:
id = {0x1000000ab}, name = "NSUInteger", byte-size = 8, decl = NSObjCRuntime.h:13, compiler_type = "typedef NSUInteger"
     typedef 'NSUInteger': id = {0x1000000b8}, name = "long unsigned int", qualified = "unsigned long", byte-size = 8, compiler_type = "unsigned long"

image lookup -n 符号或函数名: 查找某个符号或者函数的位置

(lldb) image lookup -n "-[ViewController touchesBegan:withEvent:]"
2 matches found in /Users/pinba/Library/Developer/Xcode/DerivedData/LLDBDemo-dkmvkvkytmalsoensevrvixujugm/Build/Products/Debug-iphonesimulator/LLDBDemo.app/LLDBDemo:
        Address: LLDBDemo[0x0000000100000c60] (LLDBDemo.__TEXT.__text + 64)
        Summary: LLDBDemo`-[ViewController touchesBegan:withEvent:] at ViewController.m:22        Address: LLDBDemo[0x0000000100000c60] (LLDBDemo.__TEXT.__text + 64)
        Summary: LLDBDemo`-[ViewController touchesBegan:withEvent:] at ViewController.m:22

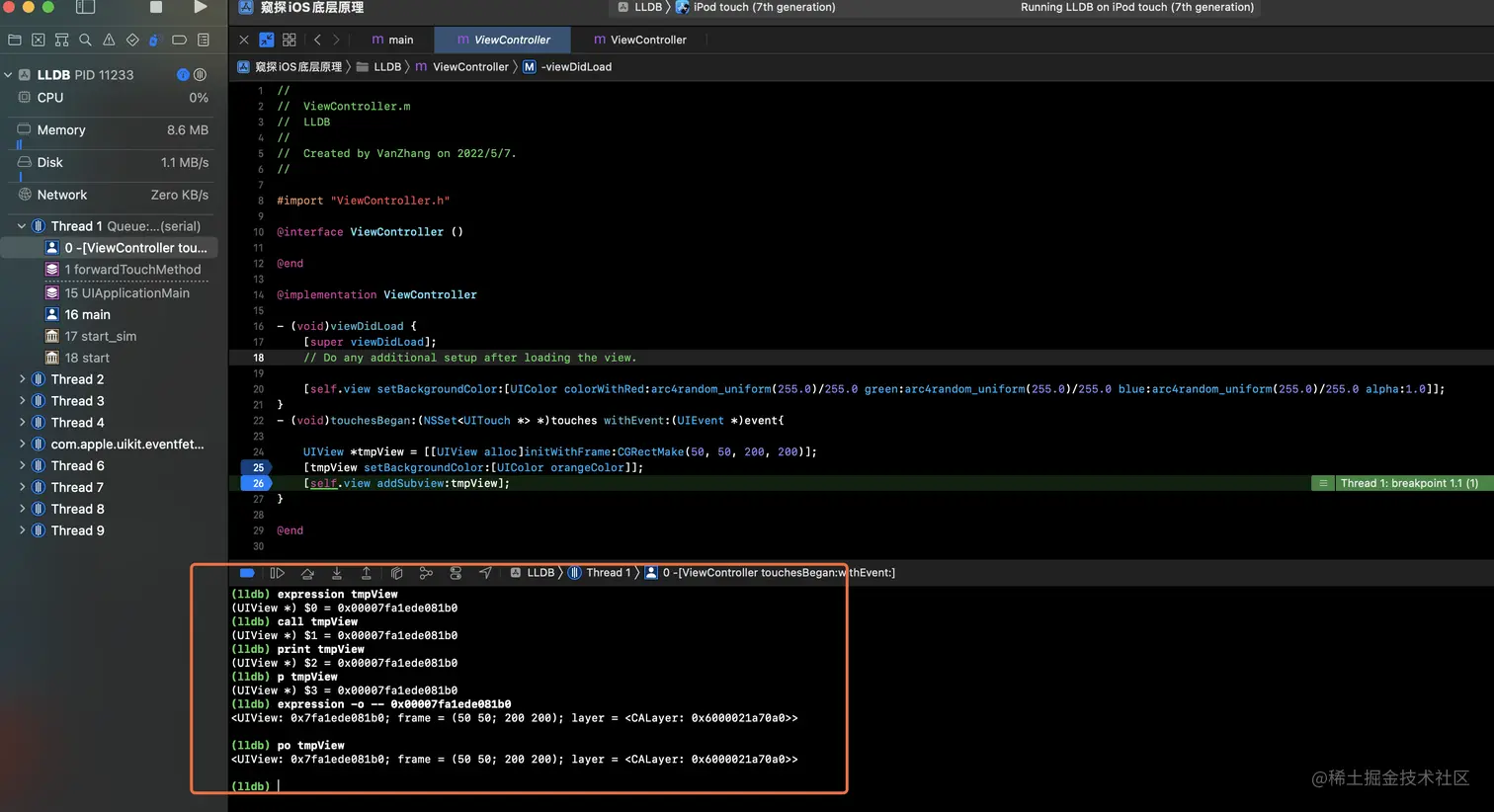

五、`expression`指令

expression指令被用来执行一个表达式

expression self.view.backgroundColor = [UIColor redColor]
//或者
expression -- self.view.backgroundColor = [UIColor redColor]

expression
- =print、p、call 效果等同
expression -o
- =po 效果等同

(lldb) expression -o -- self.view
<UIView: 0x7f8f77c1dde0; frame = (0 0; 375 667); autoresize = W+H; layer = <CALayer: 0x600002098d20>>
(lldb) po self.view
<UIView: 0x7f8f77c1dde0; frame = (0 0; 375 667); autoresize = W+H; layer = <CALayer: 0x600002098d20>>

expression后的 -- 表示命令选项结束符，表示所有的命令选项已经设置完毕，如果没有命令选项，--可以省略。如果expression之后有命令选项，则--不能省略。

六.内存读写指令

1.格式

x是16进制
f是浮点
d是10进制

2.字节大小

b：byte 1字节
h：half word 2字节
w：word 4字节
g：giant word 8字节

3.读取内存

格式:memory read/数量格式字节数内存地址

x/数量-格式-字节大小内存地址
x/3xw 0x10010

4. 修改内存中的值

格式:memory write 内存地址数值

memory write 0x0000010 10

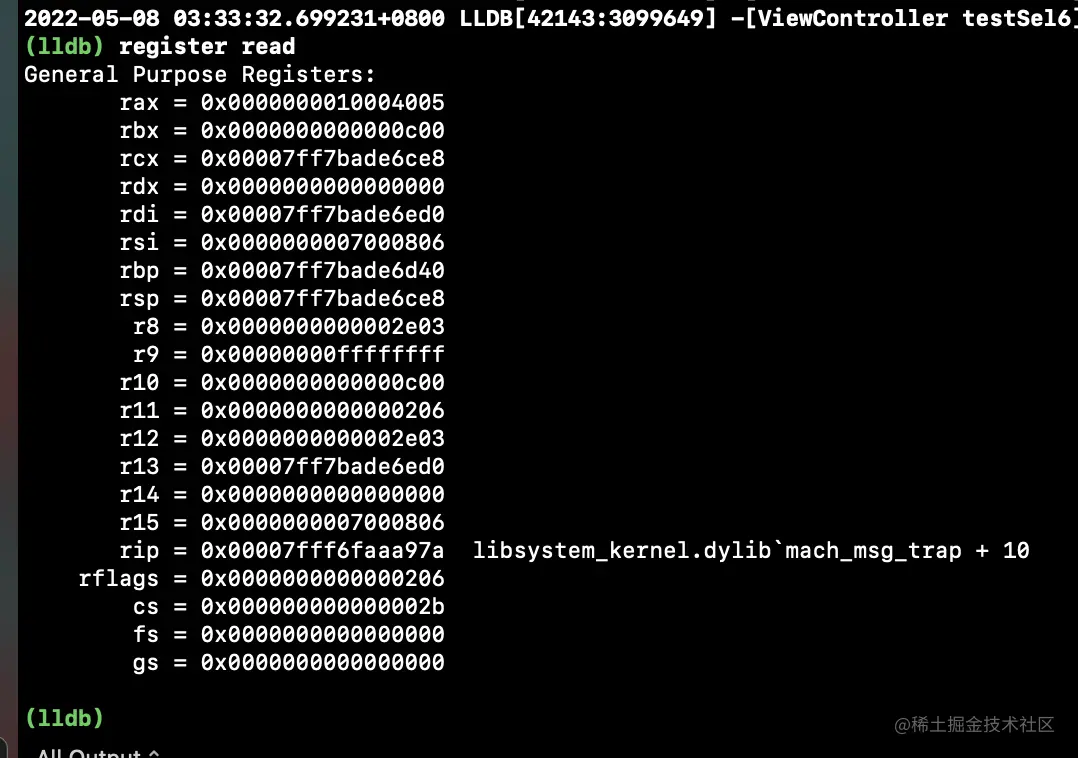

七.寄存器相关的指令

八.其他常用指令

8.1 thread backtrace

= bt :指令的作用是打印线程的堆栈信息

8.2 frame variable

打印当前栈帧的变量

(lldb) frame variable
(ViewController *) self = 0x00007f8f7b0091e0
(SEL) _cmd = "touchesBegan:withEvent:"
(__NSSetM *) touches = 0x00006000020c13e0 1 element
(UITouchesEvent *) event = 0x00006000011c43c0
(lldb) frame variable self
(ViewController *) self = 0x00007f8f7b0091e0

8.3 LLDB小技巧

每次敲Enter键，都会自动执行上次的命令
绝大部分的指令都可以使用缩写

(lldb) breakpoint list
(lldb) br li
(lldb) br l

(lldb) breakpoint set -n test
(lldb) br s -n test

九.LLDB第三方插件

有一些公司(如Facebook)专门为LLDB写了一些插件,便于提供给开发者更多便捷的调试

推荐插件： facebook 开源的 LLDB 插件 chisel 快捷命令: 它提供的快捷命令清单及说明

9.1 安装

未安装Homrebrew，先安装Homrebrew 参考MAC上Homebrew常用命令
安装Chisel

brew install chisel

9.2 配置

如果没有创建 .lldbinit 文件，则在终端创建文件

$ cd ~
$ touch .lldbinit
//open .lldbinit

编辑 .lldbinit 文件

1、找到 chisel 的安装路径
```

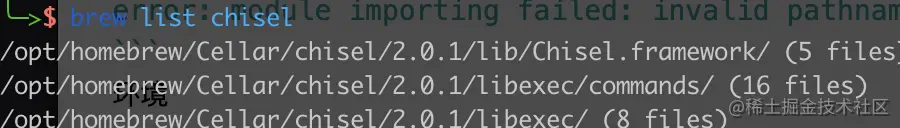

$ brew list chisel
```

2、找到fbchisellldb.py的路径

/opt/homebrew/Cellar/chisel/2.0.1/libexec/fbchisellldb.py

3、编辑$ vim ~/.lldbinit , 并添加以下内容:

command script import /opt/homebrew/Cellar/chisel/2.0.1/libexec/fbchisellldb.py

9.3 使用

最后wq保存，重启Xcode，就可以使用Chisel了。

9.4 快捷命令

命令	命令描述	iOS	OS X
pviews	Print the recursive view description for the key window.	YES	YES
pvc	Print the recursive view controller description for the key window.	YES	NO
visualize	Open a UIImage, CGImageRef, UIView, CALayer, NSData (of an image), UIColor, CIColor, or CGColorRef in Preview.app on your Mac.	YES	NO
fv	Find a view in the hierarchy whose class name matches the provided regex.	YES	NO
fvc	Find a view controller in the hierarchy whose class name matches the provided regex.	YES	NO
show/hide	Show or hide the given view or layer. You don't even have to continue the process to see the changes!	YES	YES
mask/unmask	Overlay a view or layer with a transparent rectangle to visualize where it is.	YES	NO
border/unborder	Add a border to a view or layer to visualize where it is.	YES	YES
caflush	Flush the render server (equivalent to a "repaint" if no animations are in-flight).	YES	YES
bmessage	Set a symbolic breakpoint on the method of a class or the method of an instance without worrying which class in the hierarchy actually implements the method.	YES	YES
wivar	Set a watchpoint on an instance variable of an object.	YES	YES
presponder	Print the responder chain starting from the given object.	YES	YES
...	...	...	...

总结

通过通篇介绍,我们了解了:

LLDB命令结构
查询命令
断点设置
流程控制
模块查询
内存读写
第三方LLDB插件:chisel
