前言

之前,我们在探索动画及渲染相关原理的时候,我们输出了几篇文章,解答了iOS动画是如何渲染,特效是如何工作的疑惑。我们深感系统设计者在创作这些系统框架的时候,是如此脑洞大开,也 深深意识到了解一门技术的底层原理对于从事该方面工作的重要性。

因此我们决定 进一步探究iOS底层原理的任务。继上一篇文章对GCD的 主队列、串行队列&&并行队列、全局并发队列探索之后,本篇文章将继续对GCD多线程底层原理的探索

一、 dispatch_get_global_queue全局并发队列+dispatch_sync同步函数

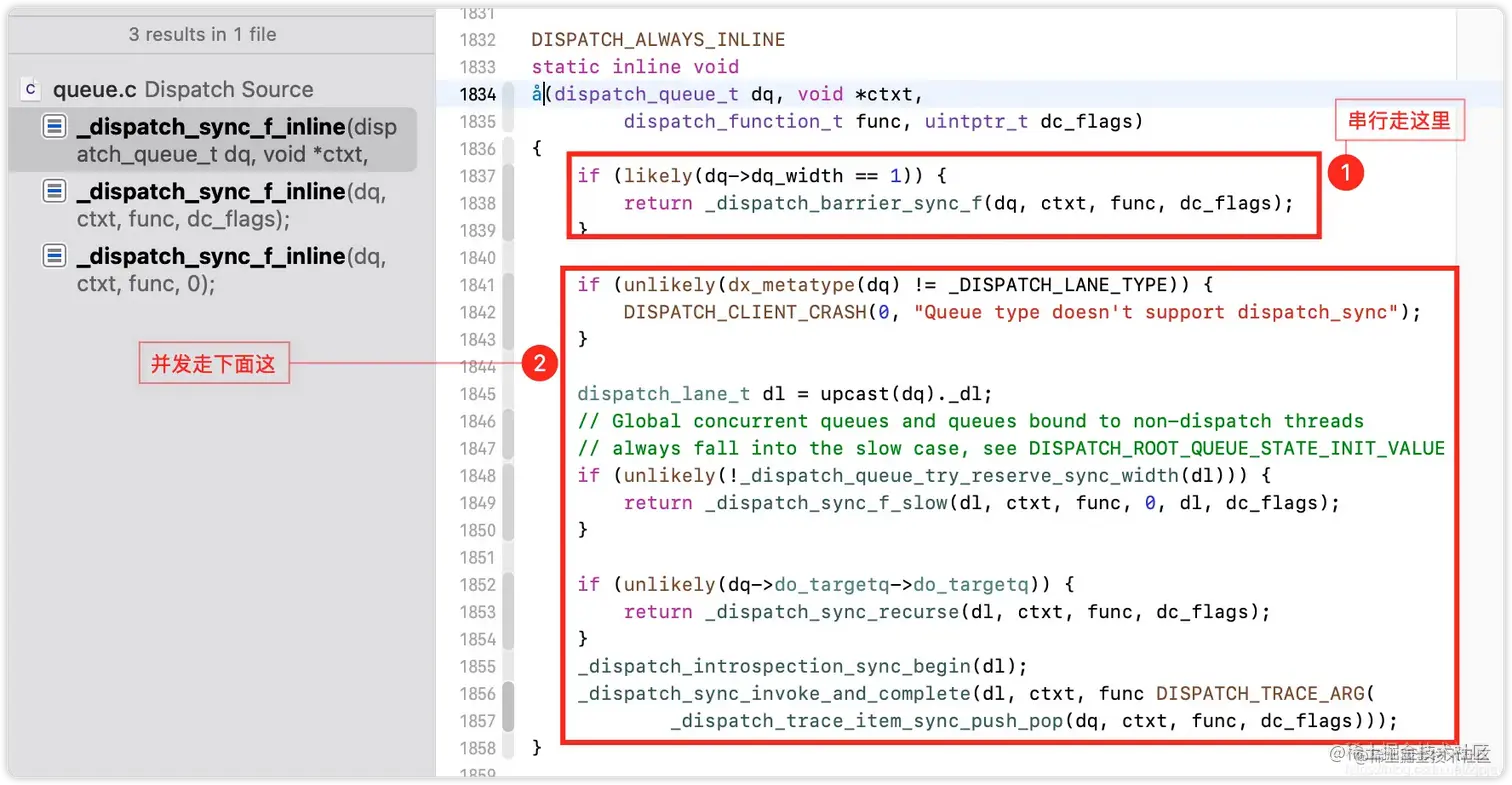

dq->dq_width == 1 为串行队列，那么并发队列该怎么走呢？ 如下图，走的是下面的框框中流程 但是这么多的分支，到底是走的哪一个呢？通过对_dispatch_sync_f_slow、 _dispatch_sync_recurse 、_dispatch_introspection_sync_begin 、_dispatch_sync_invoke_and_complete方法下符号断点，进行跟踪调试。

• 符号断点调试

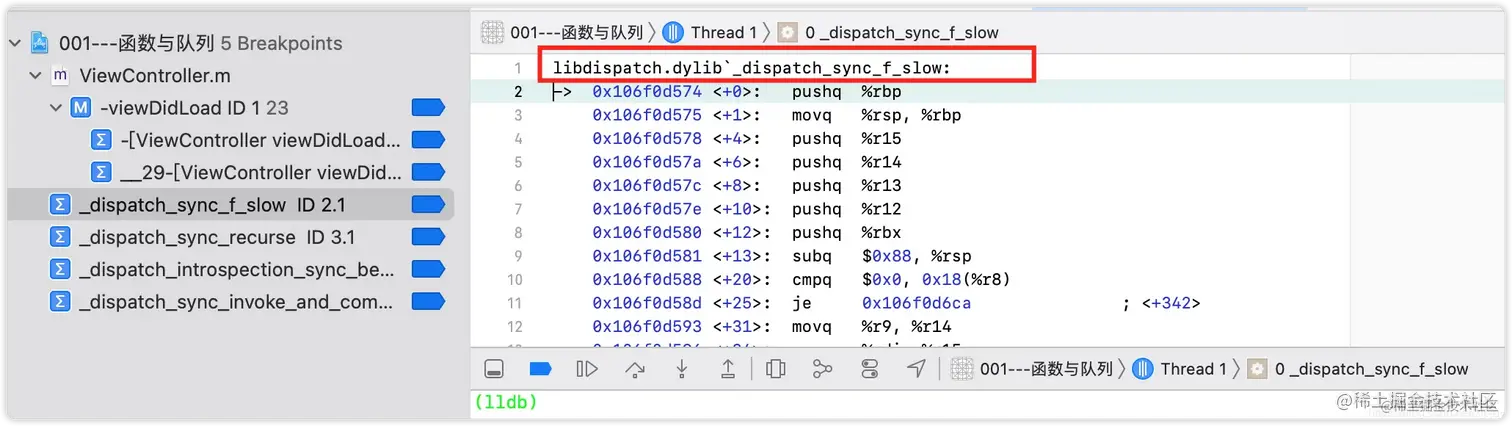

通过下符号断点跟踪，发现走了_dispatch_sync_f_slow，如下图所示：

通过阅读源码，发现一个有意思的事情，就是_dispatch_sync_invoke_and_complete方法

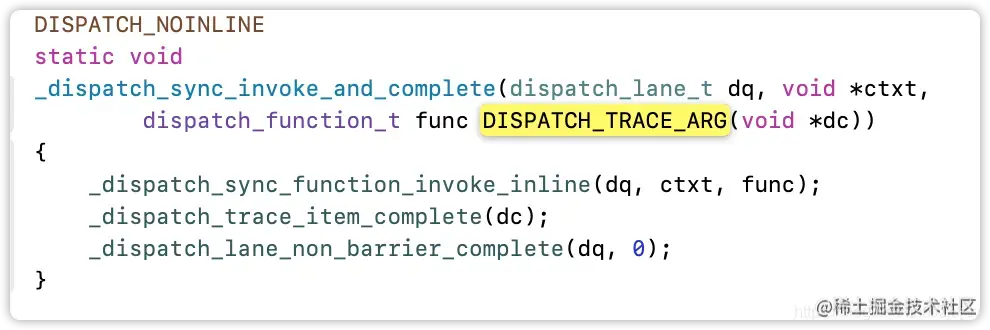

• _dispatch_sync_invoke_and_complete

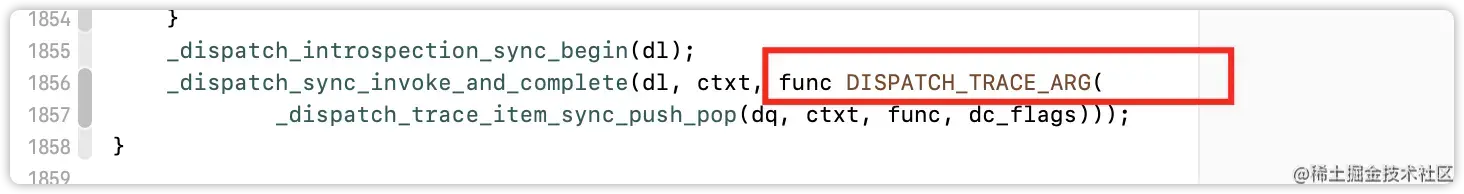

在这个_dispatch_sync_invoke_and_complete方法的第三个参数是func 也是需要执行的任务，但是 func 的后面的整体也是一个参数，也就是 DISPATCH_TRACE_ARG( _dispatch_trace_item_sync_push_pop(dq, ctxt, func, dc_flags)) 整体为一个参数，这就有意思了，中间居然没有逗号分隔开。老铁，你这很特别啊！够长的啊！

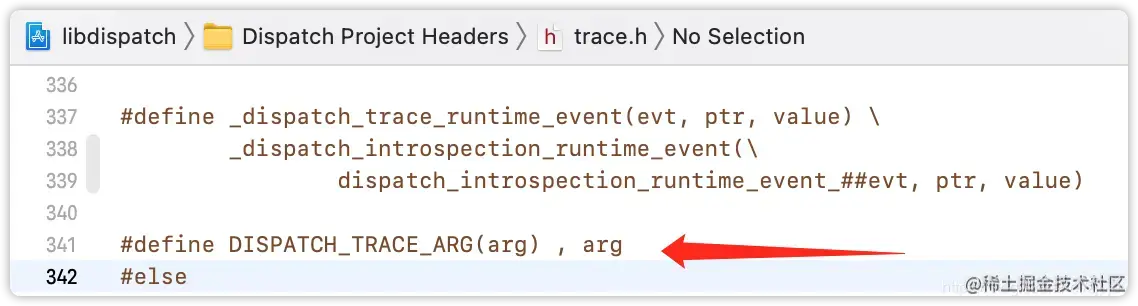

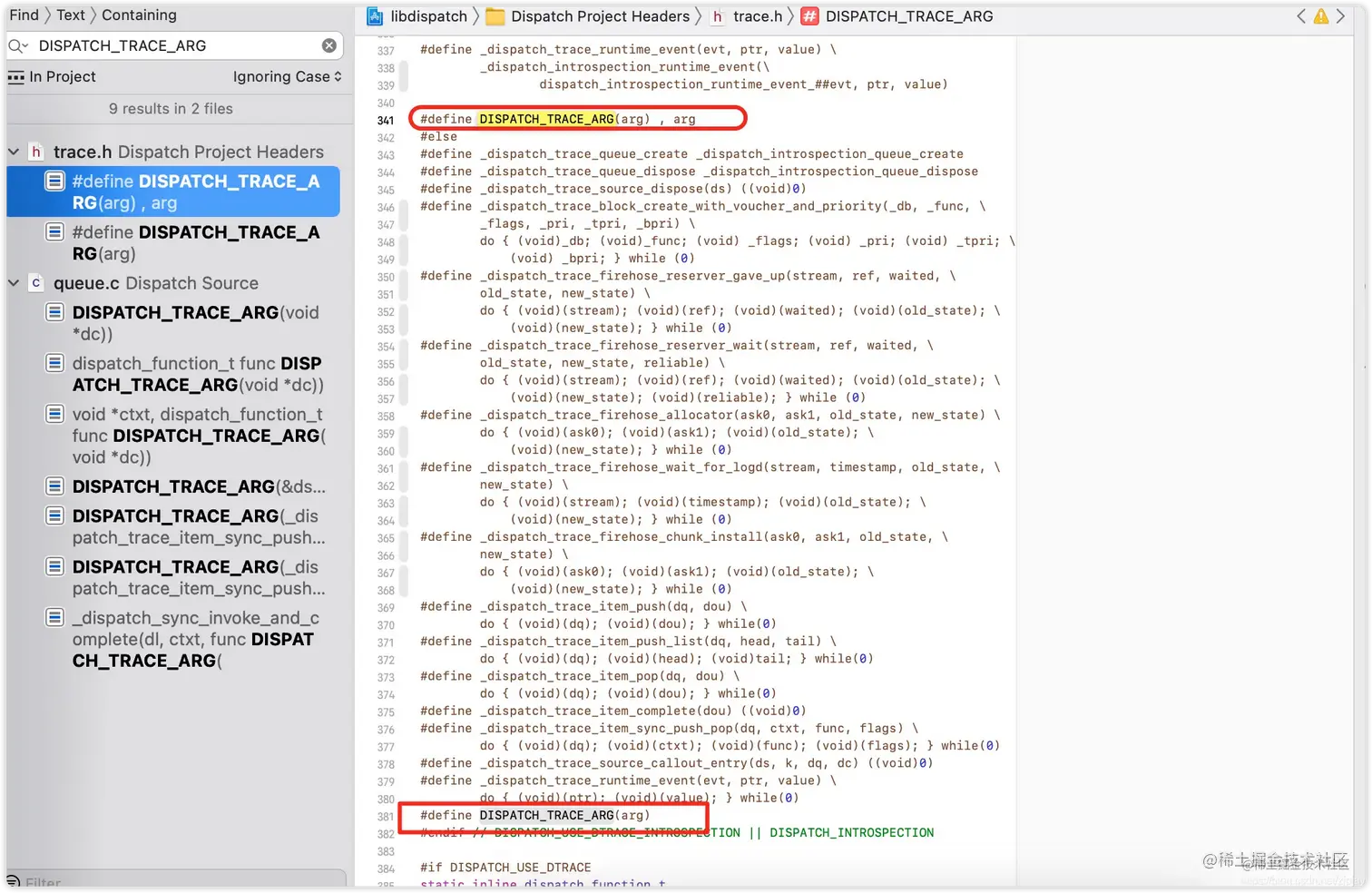

那么去DISPATCH_TRACE_ARG定义看看 在DISPATCH_TRACE_ARG的宏定义里面，你们有没有发现，这里居然把逗号放在了里面，好家伙，宏定义里面还可以这么玩，苹果工程师还真有意思哈！ 通过全局的搜索，发现这个宏定义有两处，一个有逗号，一个没有逗号，这就是根据不同的条件，进行设置，相当于是一个可选的参数，这一波操作又是非常的细节了！

既然下符号断点会走_dispatch_sync_f_slow方法，现在就去看看这个方法

• _dispatch_sync_f_slow

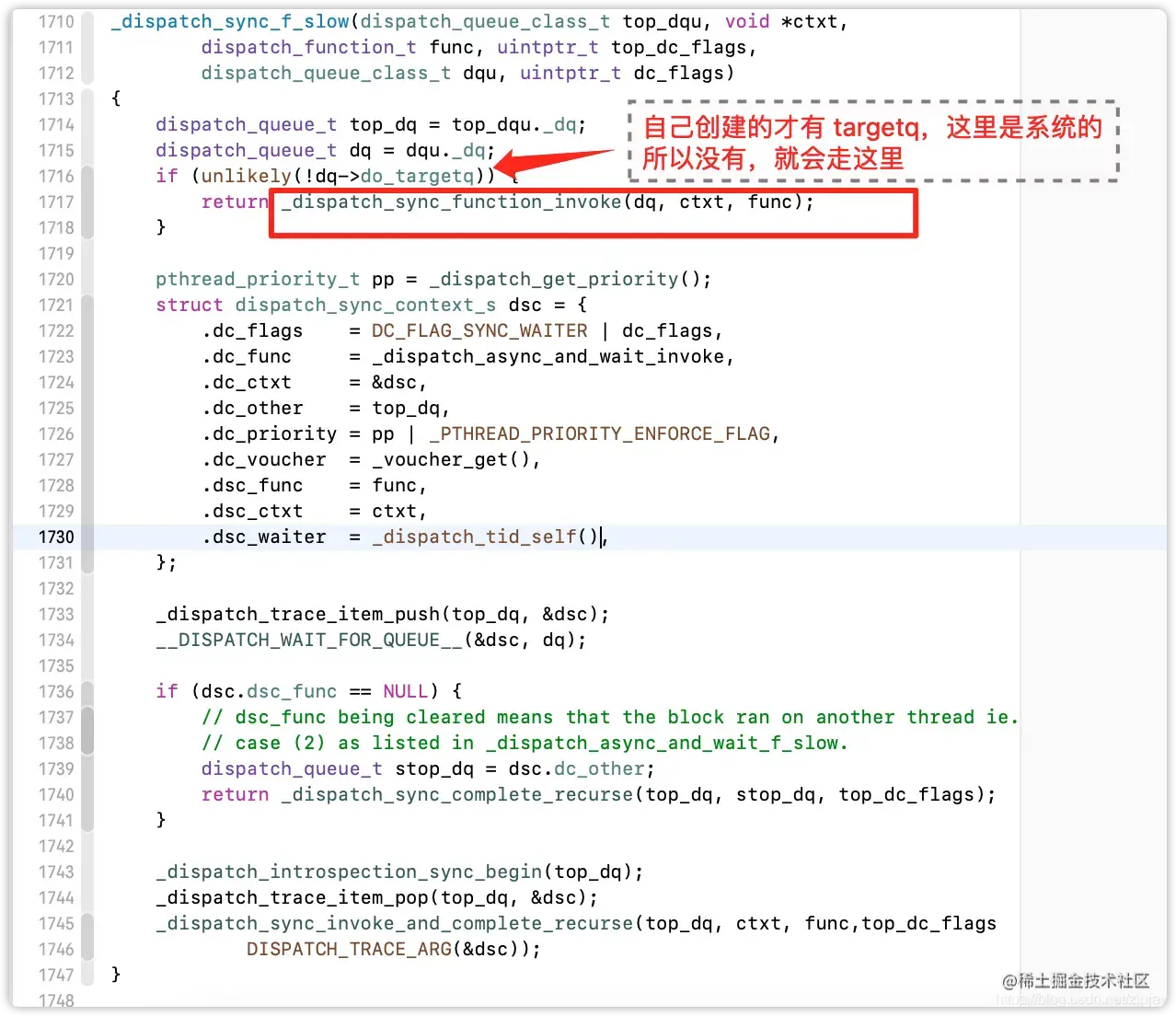

这里又是很多的分支，又通过下符号断点，发现走的是_dispatch_sync_function_invoke方法里面

• _dispatch_sync_function_invoke

static void
_dispatch_sync_function_invoke(dispatch_queue_class_t dq, void *ctxt,
		dispatch_function_t func)
{
	_dispatch_sync_function_invoke_inline(dq, ctxt, func);
}

• _dispatch_sync_function_invoke_inline

static inline void
_dispatch_sync_function_invoke_inline(dispatch_queue_class_t dq, void *ctxt,
		dispatch_function_t func)
{
	dispatch_thread_frame_s dtf;
	_dispatch_thread_frame_push(&dtf, dq);
	_dispatch_client_callout(ctxt, func);
	_dispatch_perfmon_workitem_inc();
	_dispatch_thread_frame_pop(&dtf);
}

• push 之后调用callout执行，最后再 pop，所以可以同步的执行任务

二、 dispatch_async异步函数

dispatch_async异步函数的任务，是包装在 qos里面的，那么现在跟踪流程，去看看

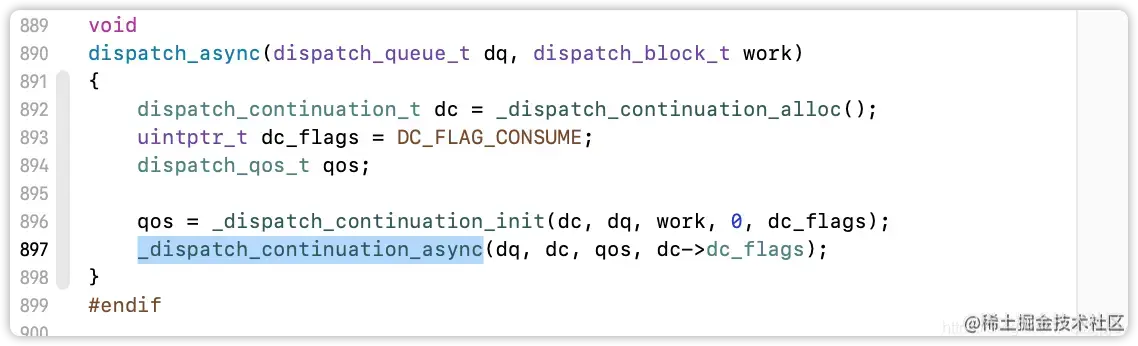

• dispatch_async

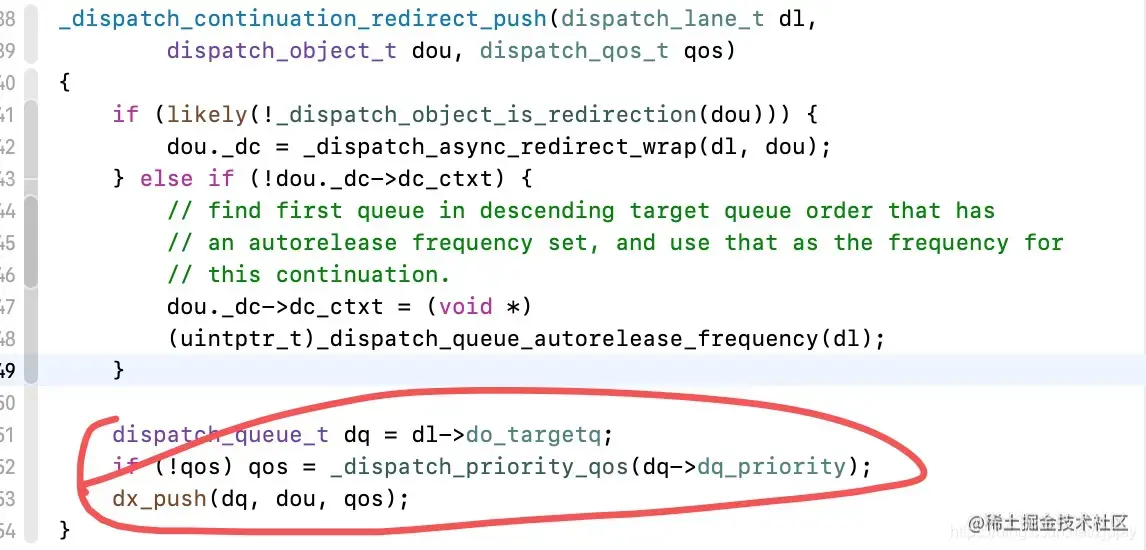

• _dispatch_continuation_async

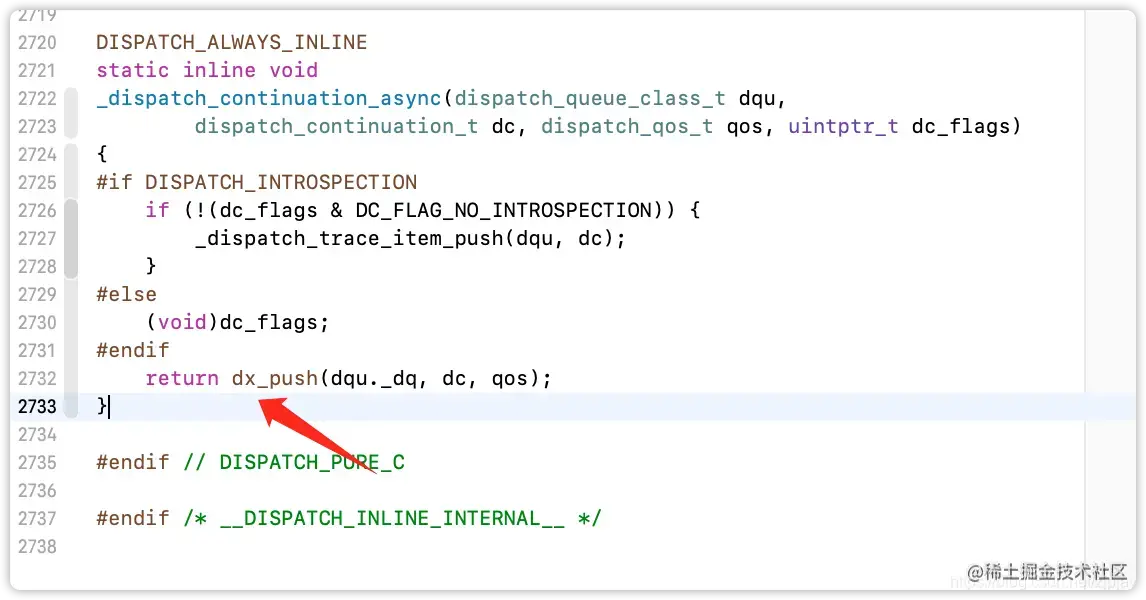

• dx_push

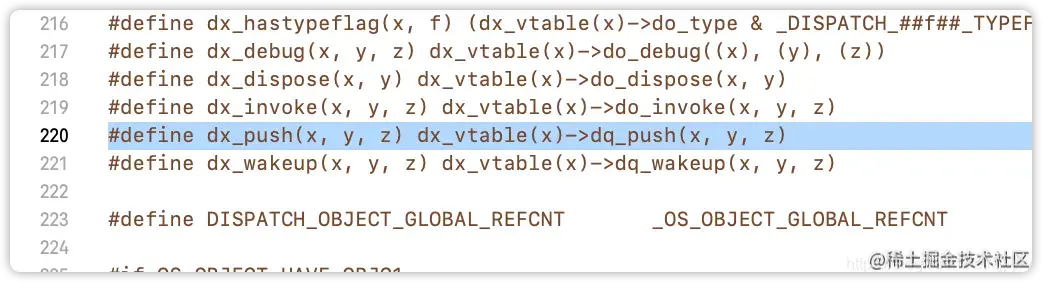

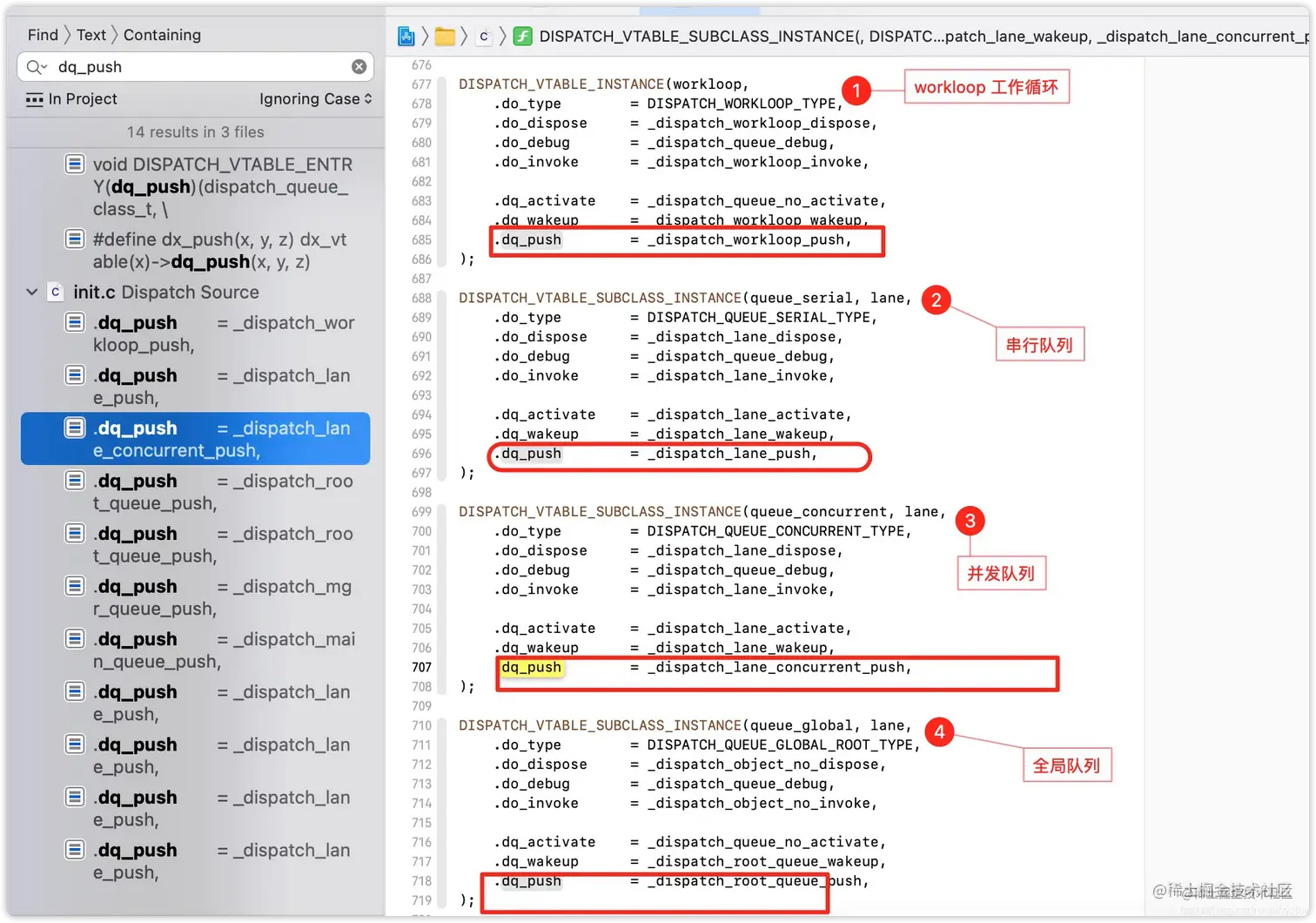

搜索dx_push调用的地方 这里就先去看看并发队列里面的dq_push吧，

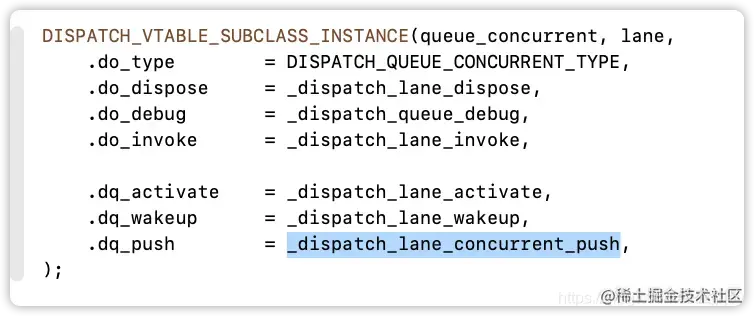

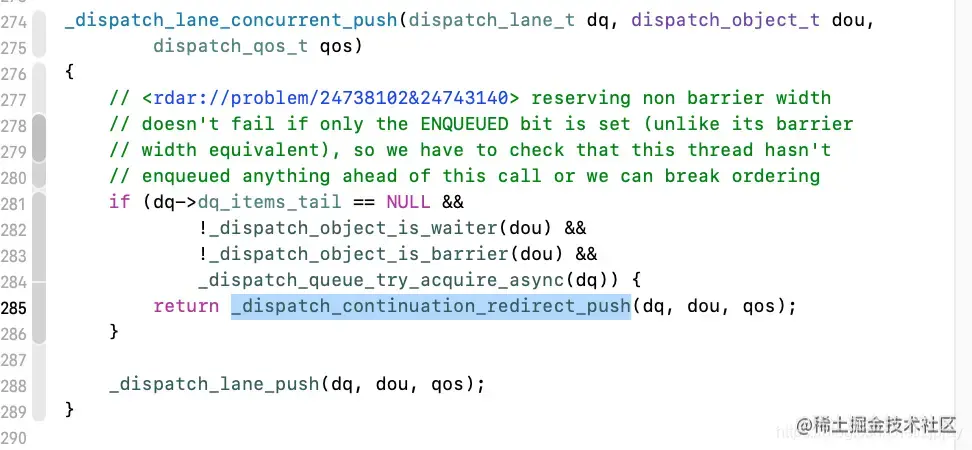

• _dispatch_lane_concurrent_push

这里if里面有对栅栏函数（_dispatch_object_is_barrier）的判断，栅栏函数这里就不分析了，后续的博客里面会分析的。

在_dispatch_lane_concurrent_push里面会去调用_dispatch_lane_push方法，在上面搜索dx_push的图里面，可以看到，在串行队列里面是直接调用了_dispatch_lane_push，也就是说串行和并发都会走这个方法。

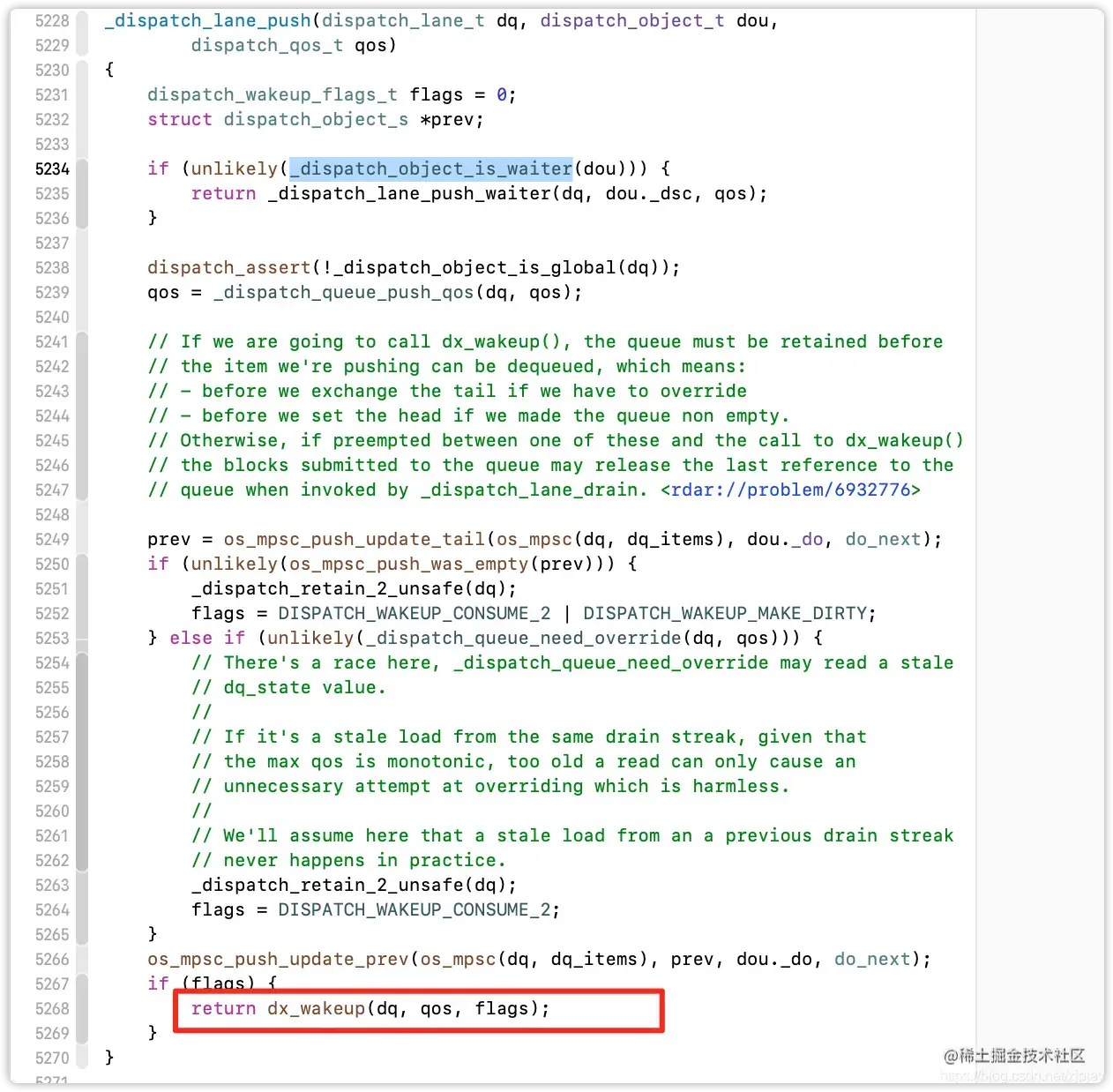

• _dispatch_lane_push

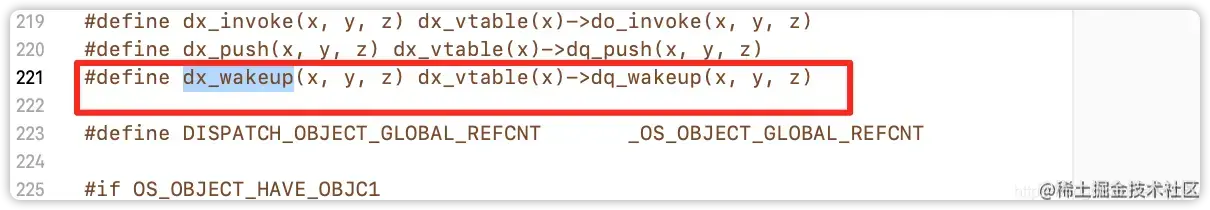

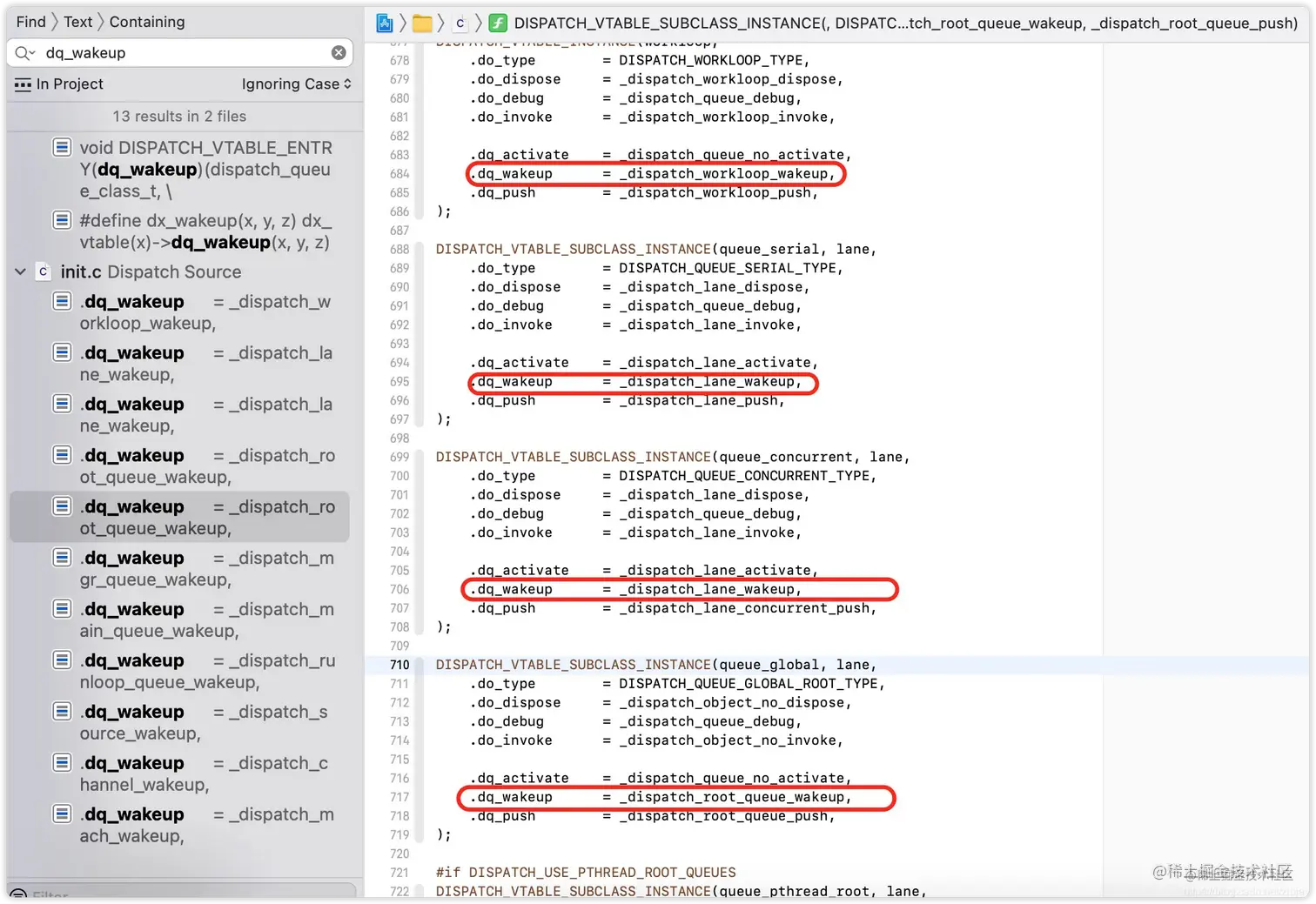

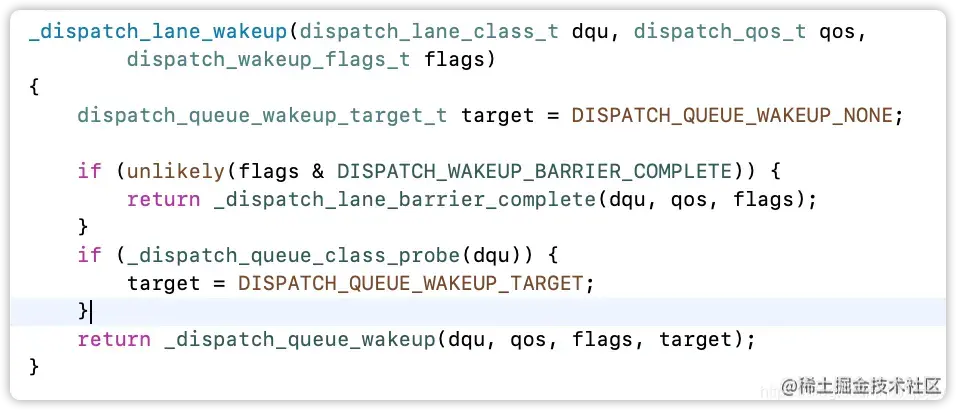

最后去调用dx_wakeup，再去搜索看看 dx_wakeup 是一个宏定义，看看dq_wakeup哪里调用了 如上图可以发现，串行和并发都是_dispatch_lane_wakeup，全局的是_dispatch_root_queue_wakeup

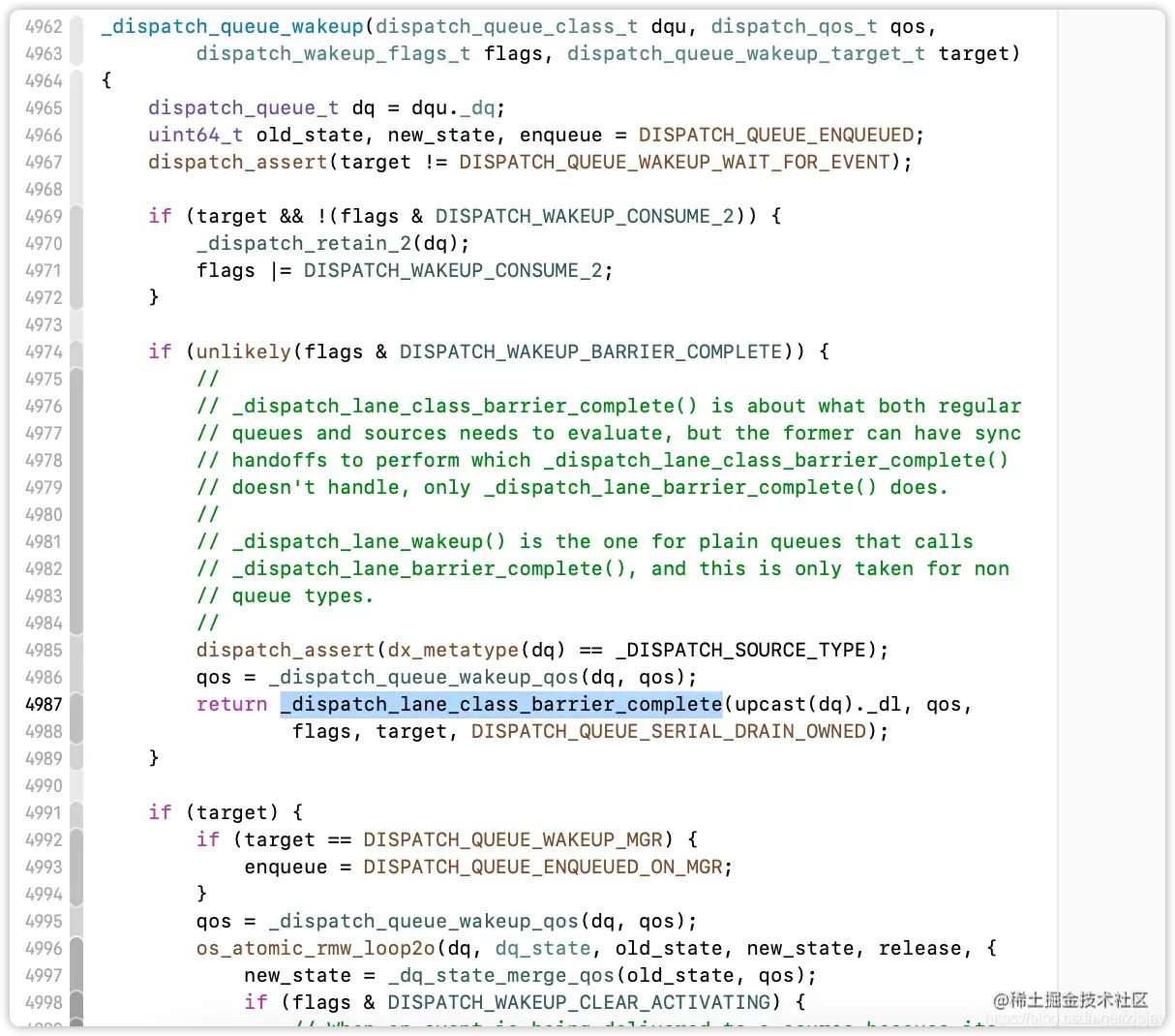

• _dispatch_queue_wakeup

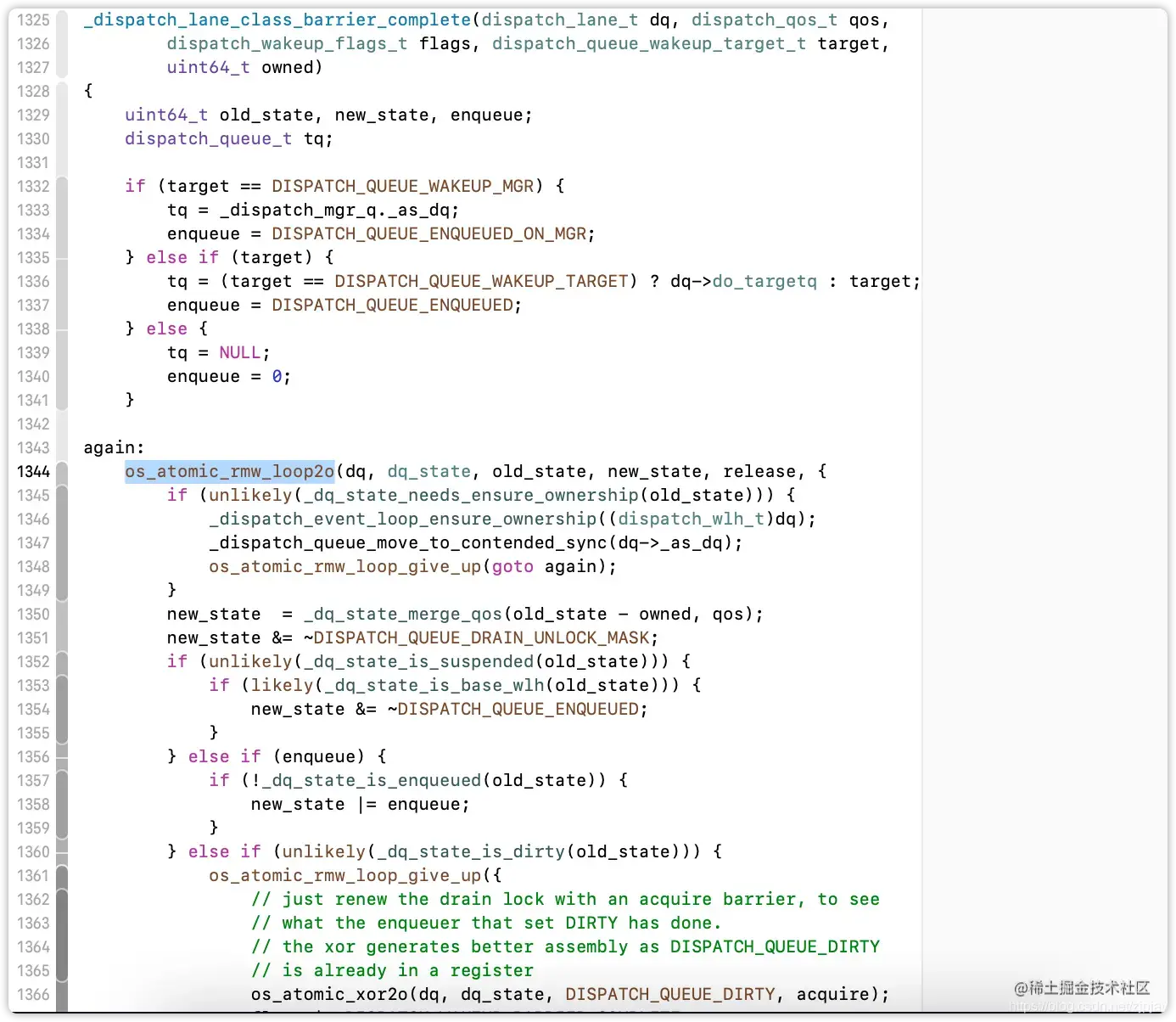

通过下符号断点会走_dispatch_lane_class_barrier_complete _dispatch_lane_class_barrier_complete里面循环递归一些操作，还看到了一个系统的函数os_atomic_rmw_loop2o，在这个方法里面要么返回dx_wakeup或者做其他的一些处理。

#define dx_push(x, y, z) dx_vtable(x)->dq_push(x, y, z)

通过跟流程和下符号断点，会走全局并发队列的_dispatch_root_queue_push方法。通过下符号断点，跟踪源码，最终定位到一个重要的方法_dispatch_root_queue_poke_slow

dispatch_root_queue_push_inline(dispatch_queue_global_t dq,
		dispatch_object_t _head, dispatch_object_t _tail, int n)
{
	struct dispatch_object_s *hd = _head._do, *tl = _tail._do;
	if (unlikely(os_mpsc_push_list(os_mpsc(dq, dq_items), hd, tl, do_next))) {
		return _dispatch_root_queue_poke(dq, n, 0);
	}
}

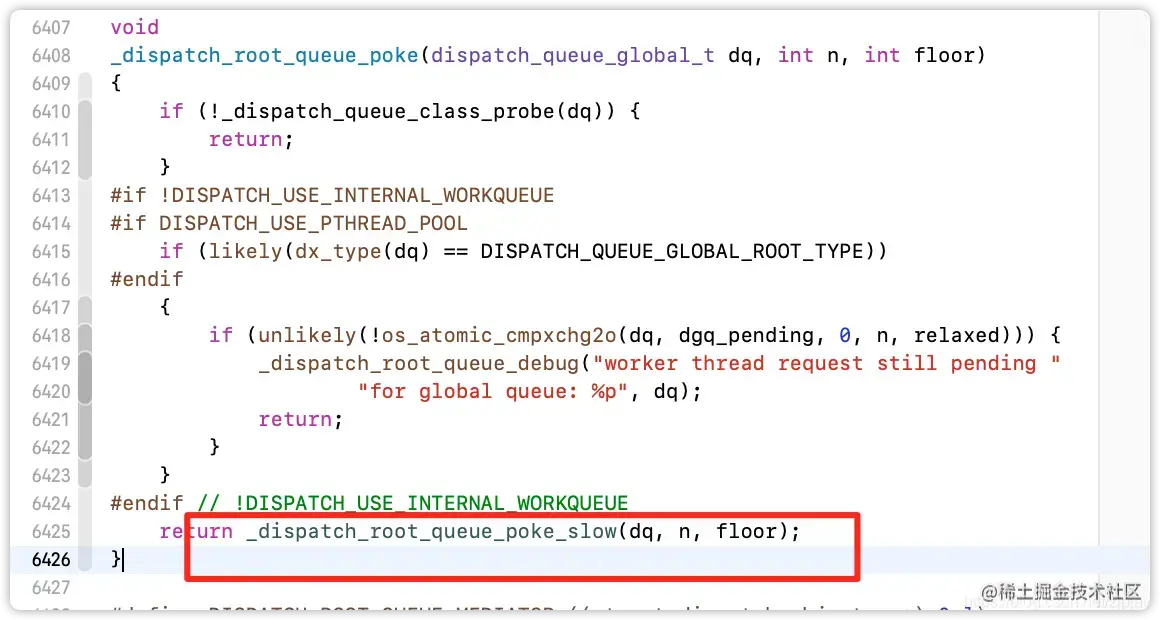

• _dispatch_root_queue_poke

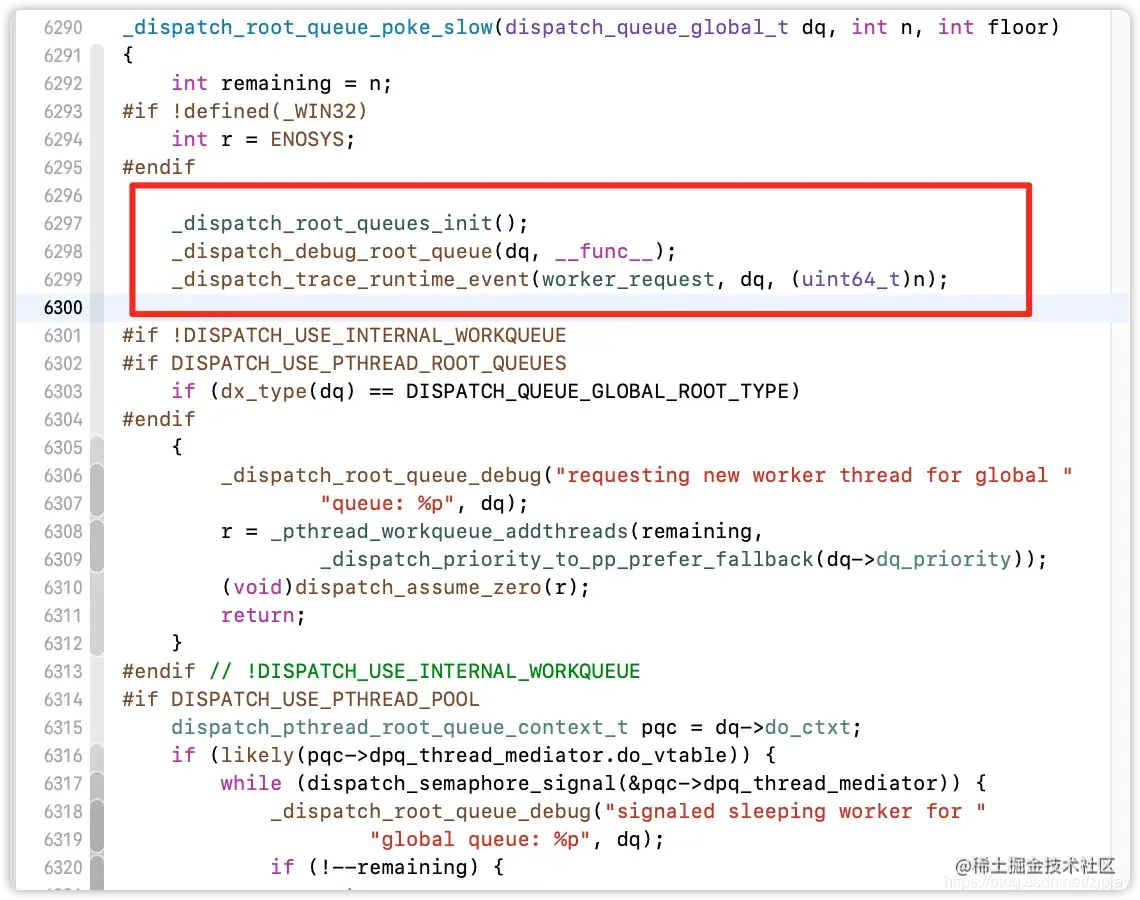

• _dispatch_root_queue_poke_slow

_dispatch_root_queues_init方法使用了单例。

static inline void
_dispatch_root_queues_init(void)
{
	dispatch_once_f(&_dispatch_root_queues_pred, NULL,
	_dispatch_root_queues_init_once);
}

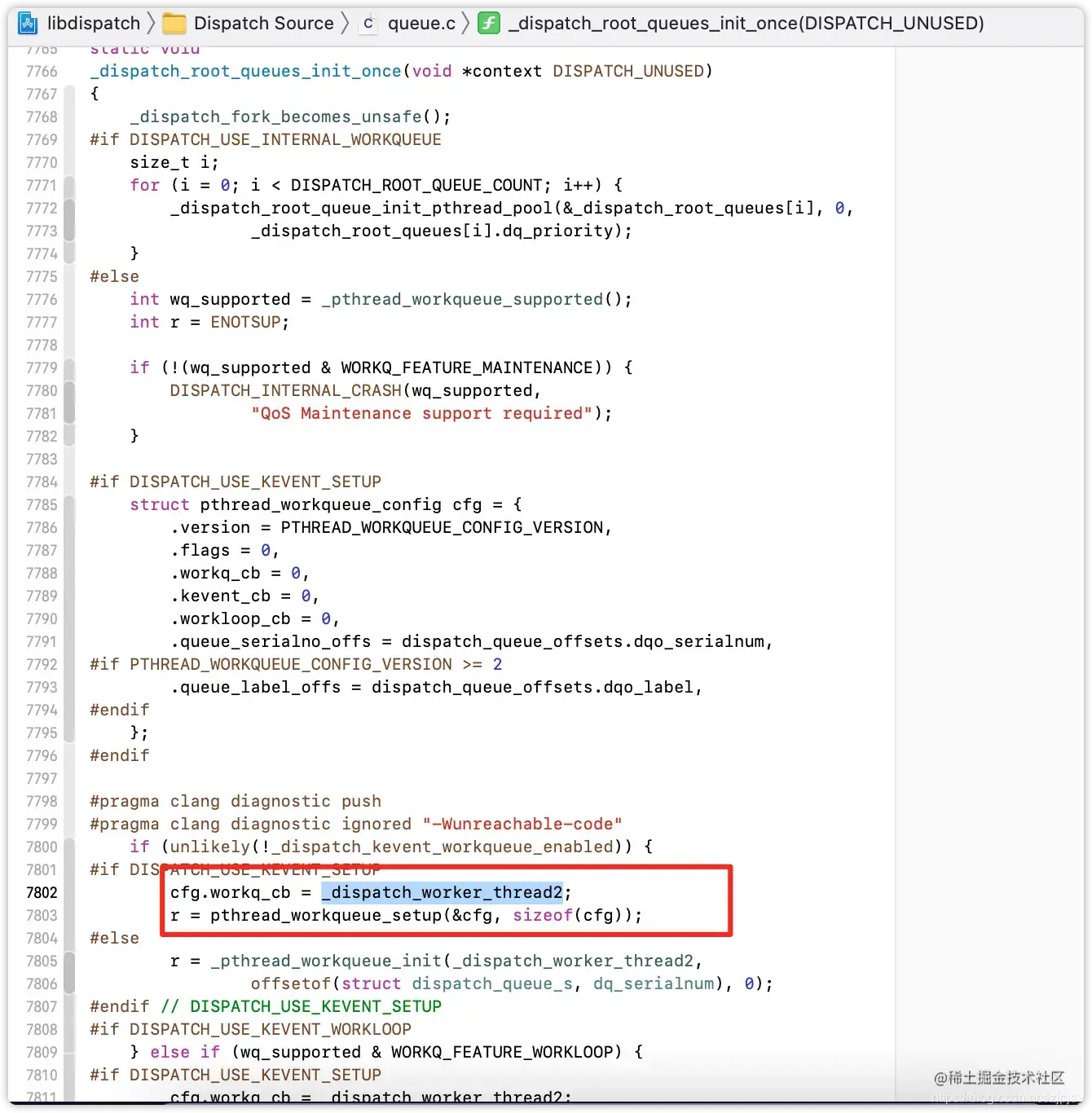

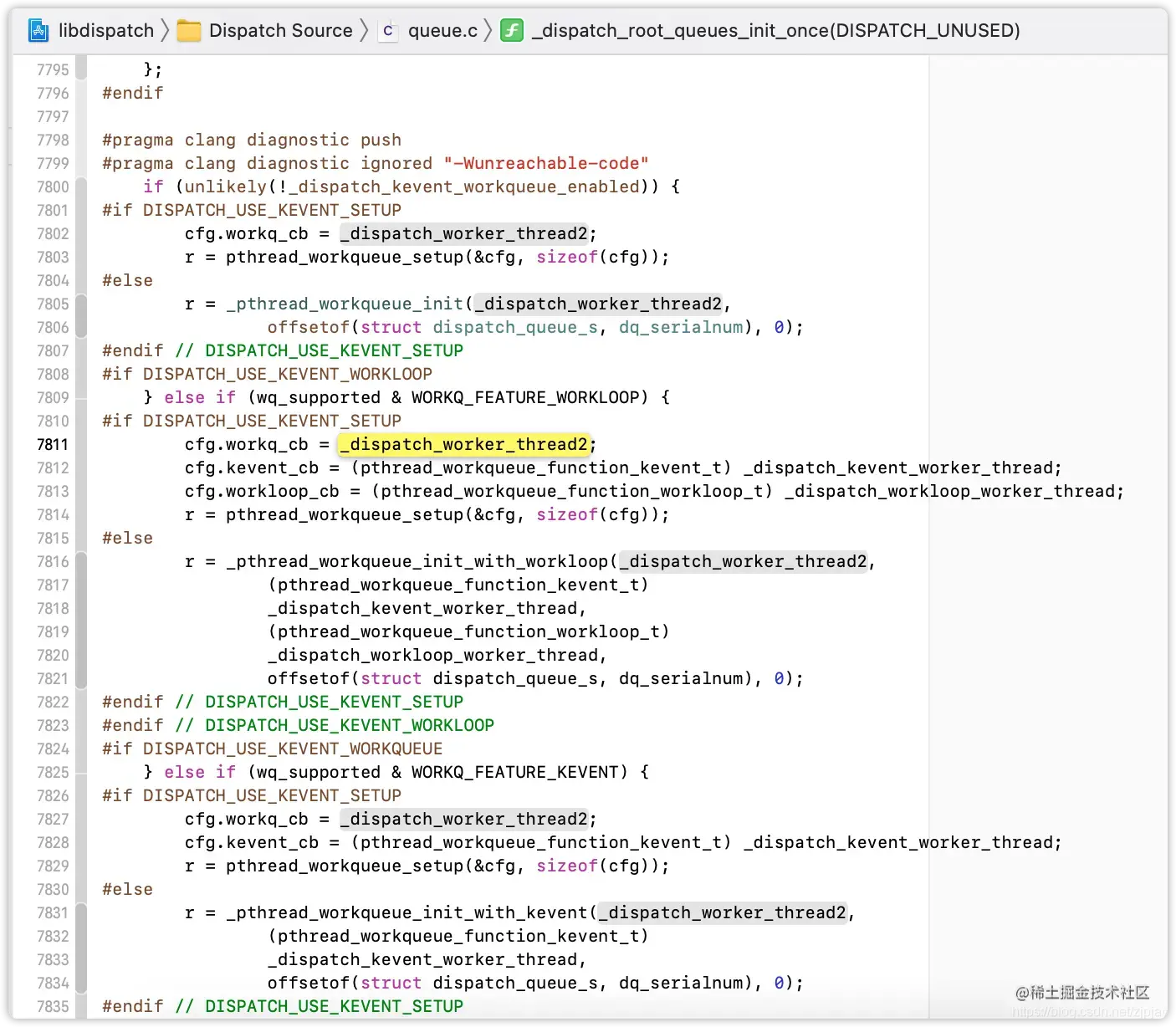

在该方法中，采用单例的方式进行了线程池的初始化处理、工作队列的配置、工作队列的初始化等工作。同时这里有一个关键的设置，执行函数的设置，也就是将任务执行的函数被统一设置成了_dispatch_worker_thread2。见下图：

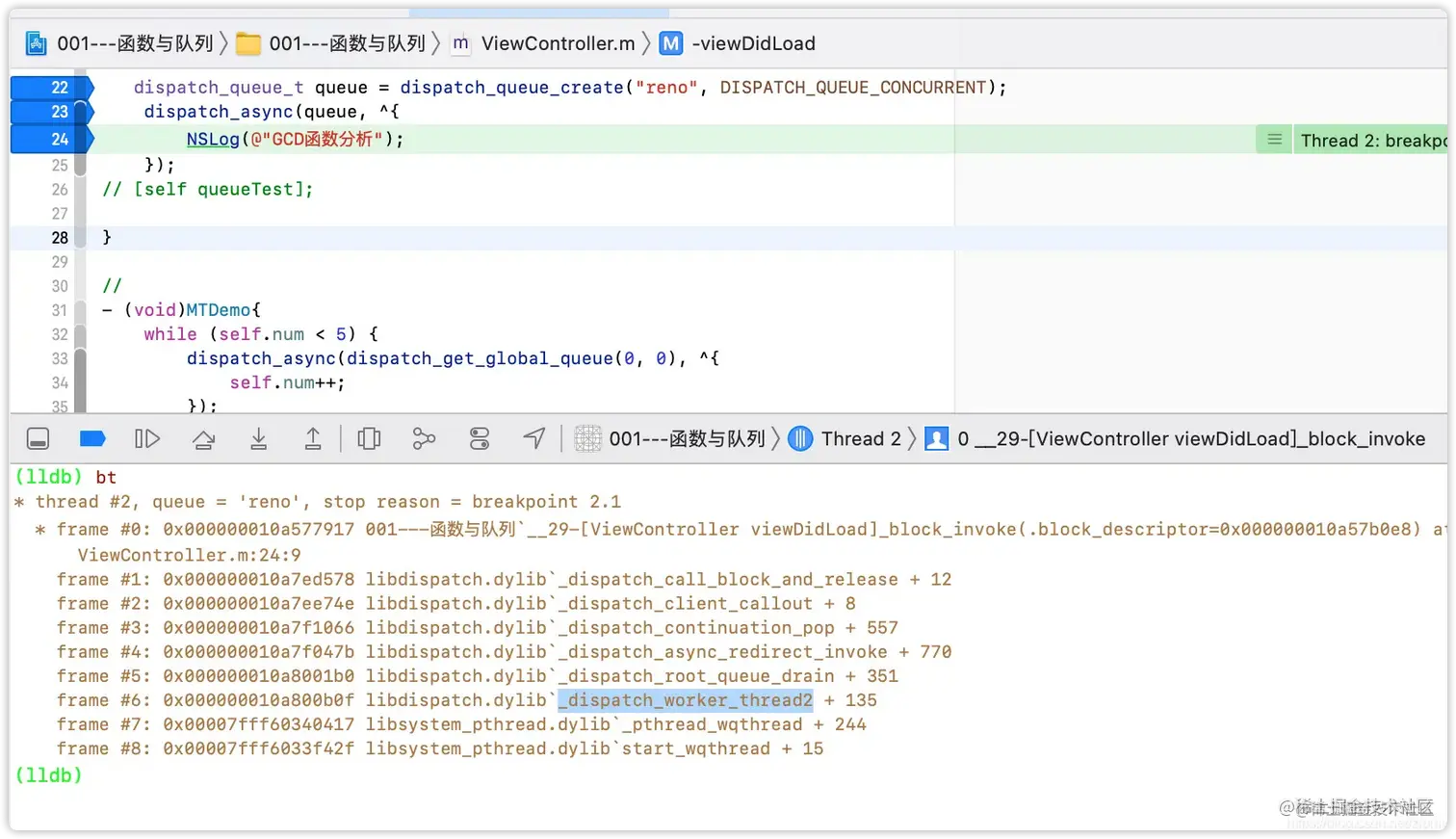

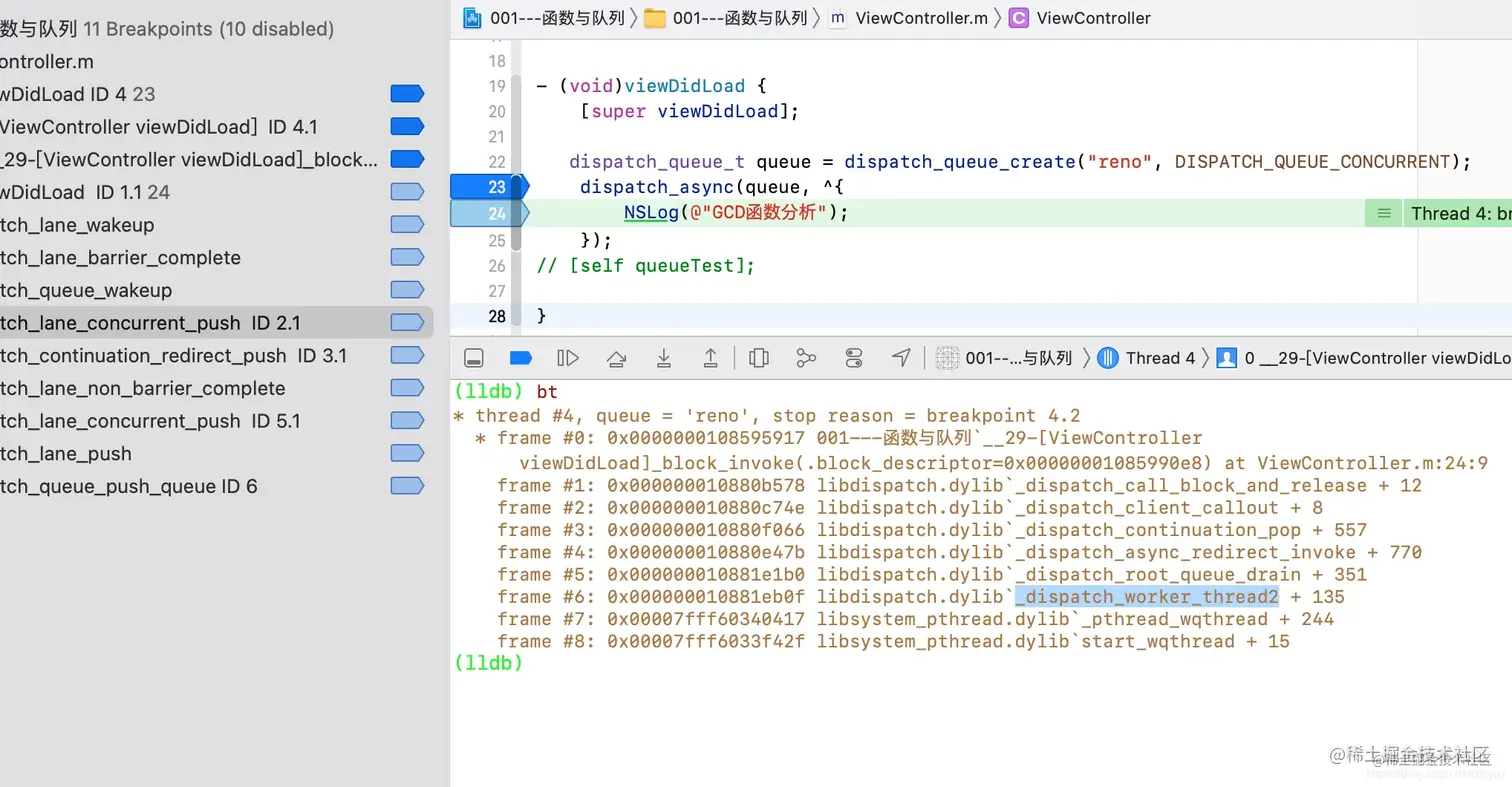

• 调用堆栈验证

调用执行是通过workloop工作循环调用起来的，也就是说并不是及时调用的，而是通过os完成调用，说明异步调用的关键是在需要执行的时候能够获取对应的方法，进行异步处理，而同步函数是直接调用。

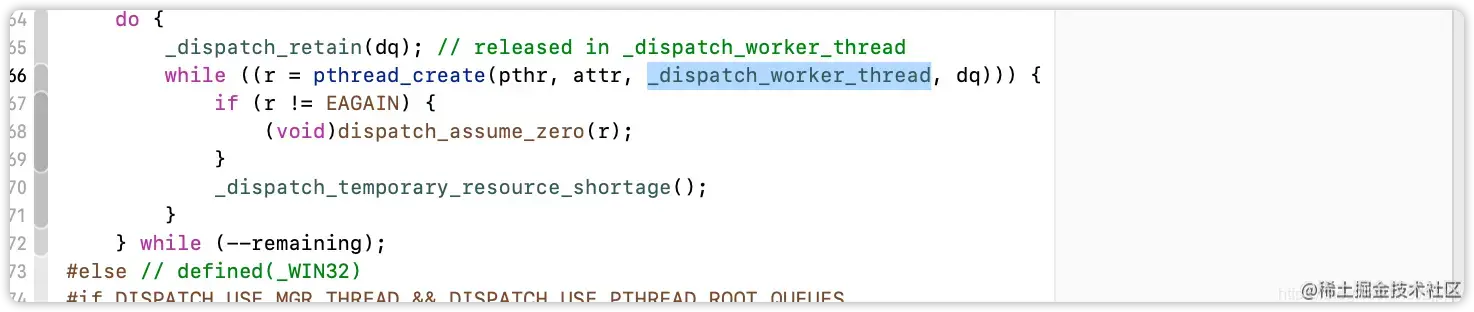

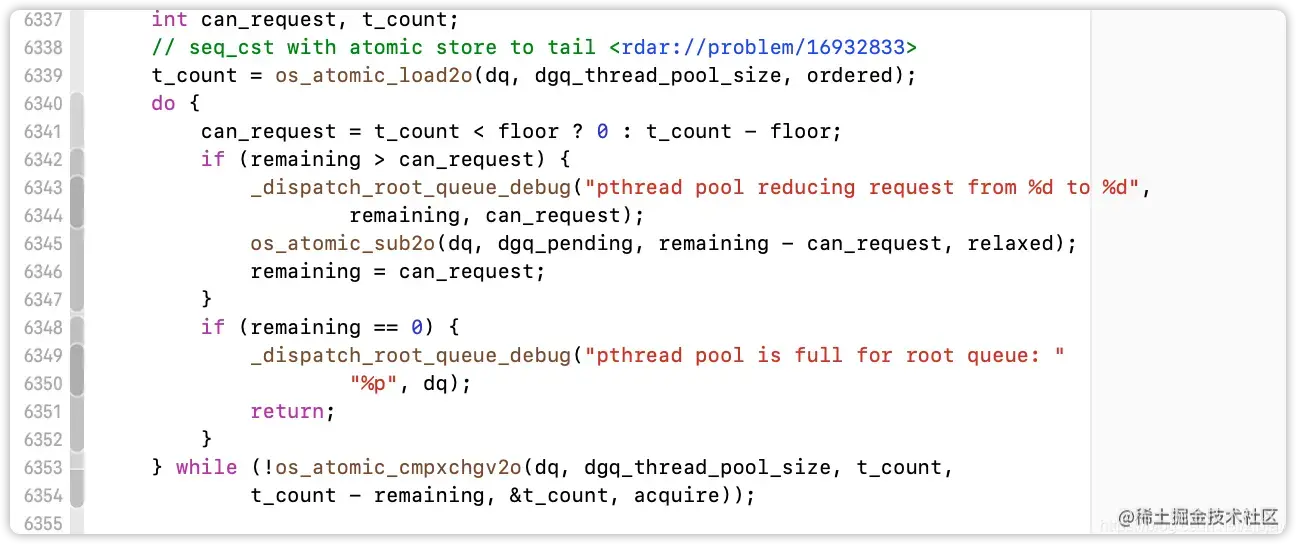

在上面的流程中_dispatch_root_queue_poke_slow 方法，还没有继续分析，现在就去分析，如果是全局队列，此时会创建线程进行执行任务 对线程池进行处理，从线程池中获取线程，执行任务，同时判断线程池的变化 remaining可以理解为当前可用线程数，当可用线程数等于0时，线程池已满pthread pool is full，直接return。底层通过pthread完成线程的开辟 就是_dispatch_worker_thread2是通过pthread完成oc_atmoic原子触发

那么我们的线程可以开辟多少线程条呢？

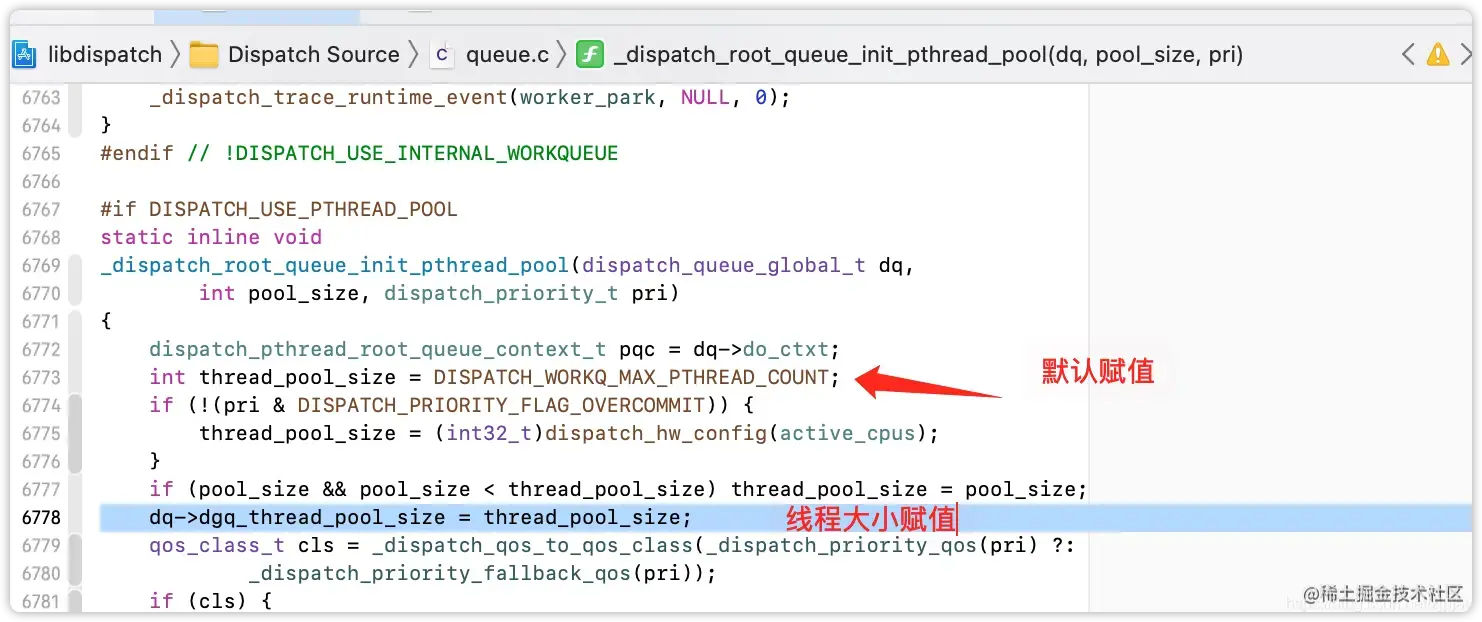

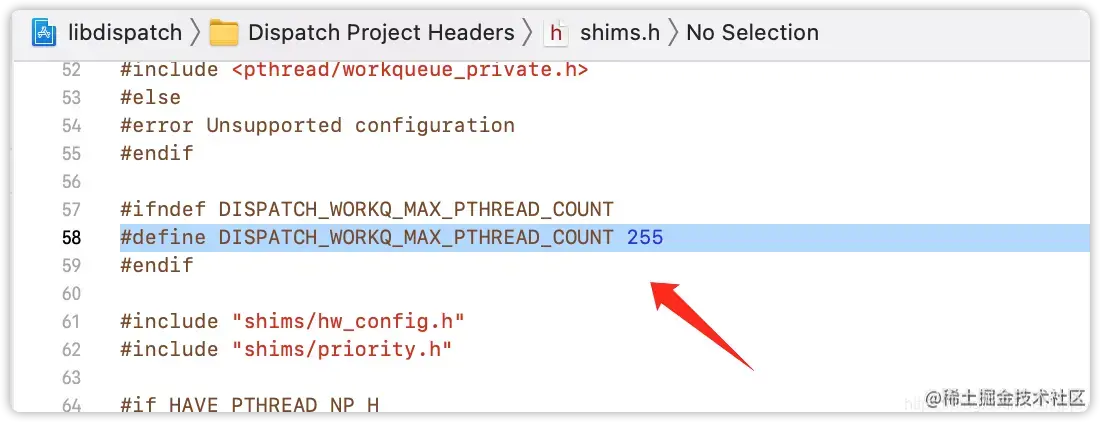

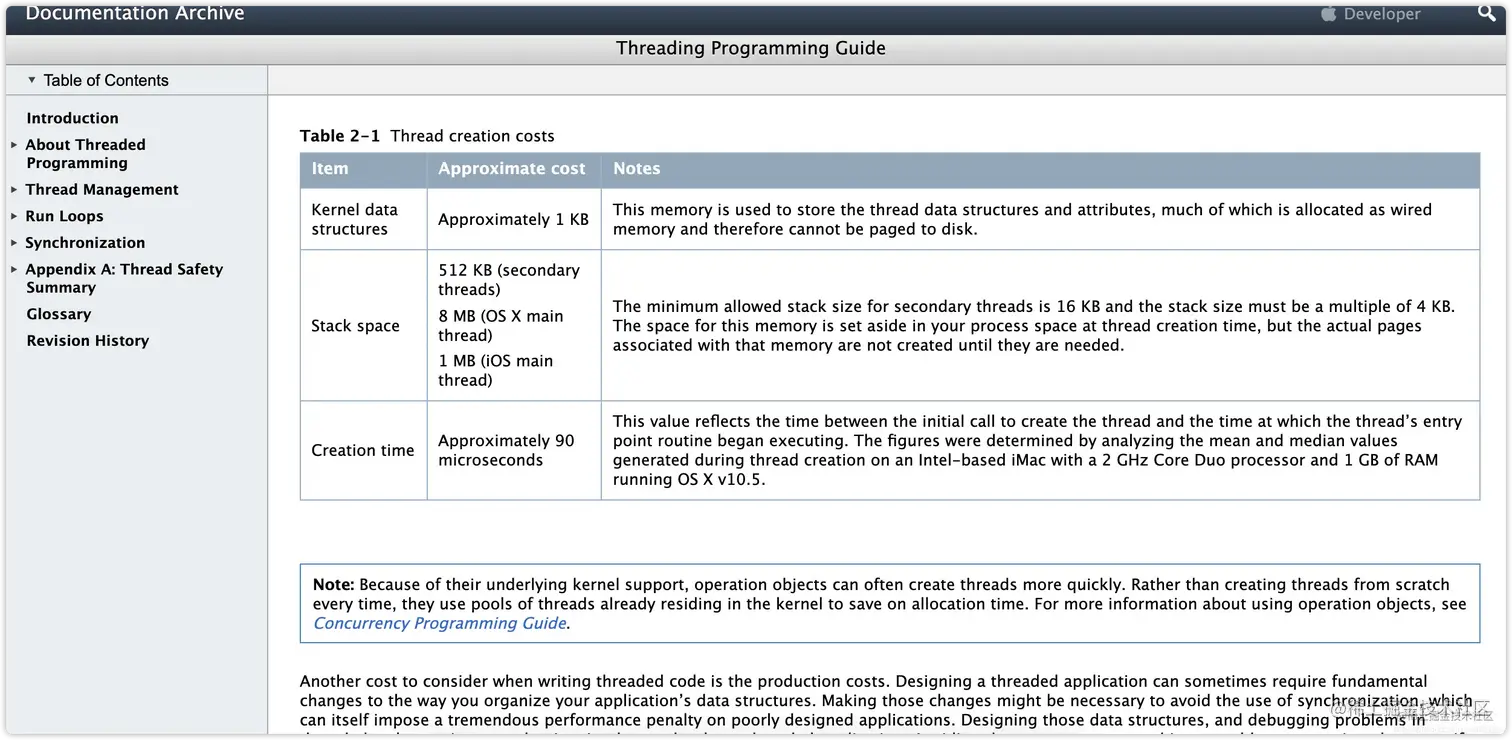

队列线程池的大小为：dgq_thread_pool_size。dgq_thread_pool_size = thread_pool_size ，默认大小如下： 255表示理论上线程池的最大数量。但是实际能开辟多少呢，这个不确定。在苹果官方完整Thread Management中，有相关的说明，辅助线程的最小允许堆栈大小为 16 KB，并且堆栈大小必须是4KB 的倍数。见下图： 也就是说，一个辅助线程的栈空间是512KB，而一个线程所占用的最小空间是16KB，也就是说栈空间一定的情况下，开辟线程所需的内存越大，所能开辟的线程数就越小。针对一个4GB内存的iOS真机来说，内存分为内核态和用户态，如果内核态全部用于创建线程，也就是1GB的空间，也就是说最多能开辟1024KB / 16KB个线程。当然这也只是一个理论值。

三、 单例

上面提到了单例，那么接下来就去分析一下单例 来看看简单的单例使用：

   static dispatch_once_t token;

   dispatch_once(&token, ^{
       // 代码执行
   });

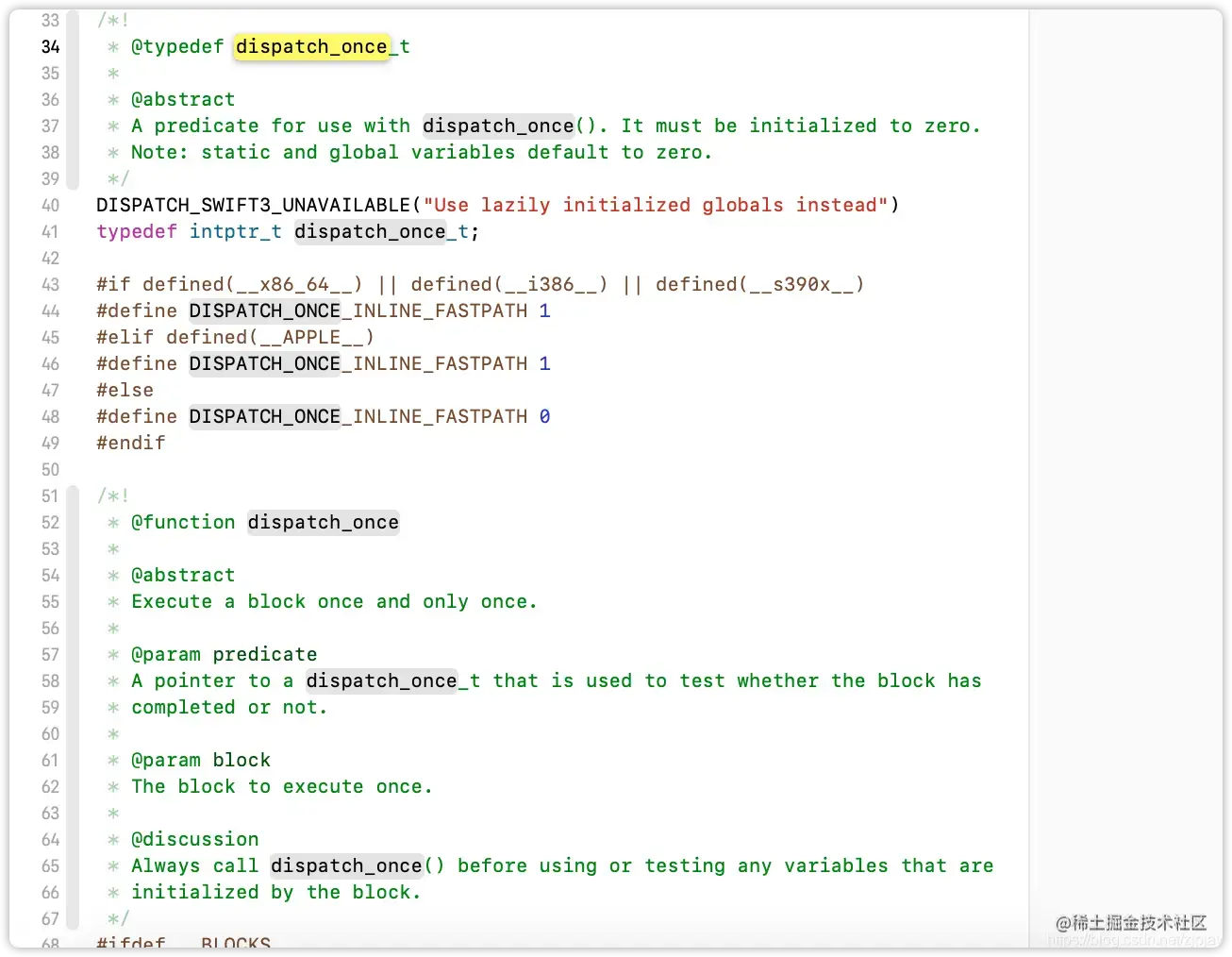

• 单例的定义如下：

void
_dispatch_once(dispatch_once_t *predicate,
		DISPATCH_NOESCAPE dispatch_block_t block)
{
	if (DISPATCH_EXPECT(*predicate, ~0l) != ~0l) {
		dispatch_once(predicate, block);
	} else {
		dispatch_compiler_barrier();
	}
	DISPATCH_COMPILER_CAN_ASSUME(*predicate == ~0l);
}
#undef dispatch_once
#define dispatch_once _dispatch_once
#endif
#endif // DISPATCH_ONCE_INLINE_FASTPATH

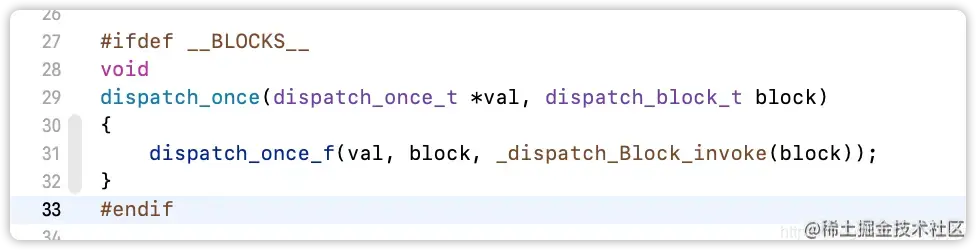

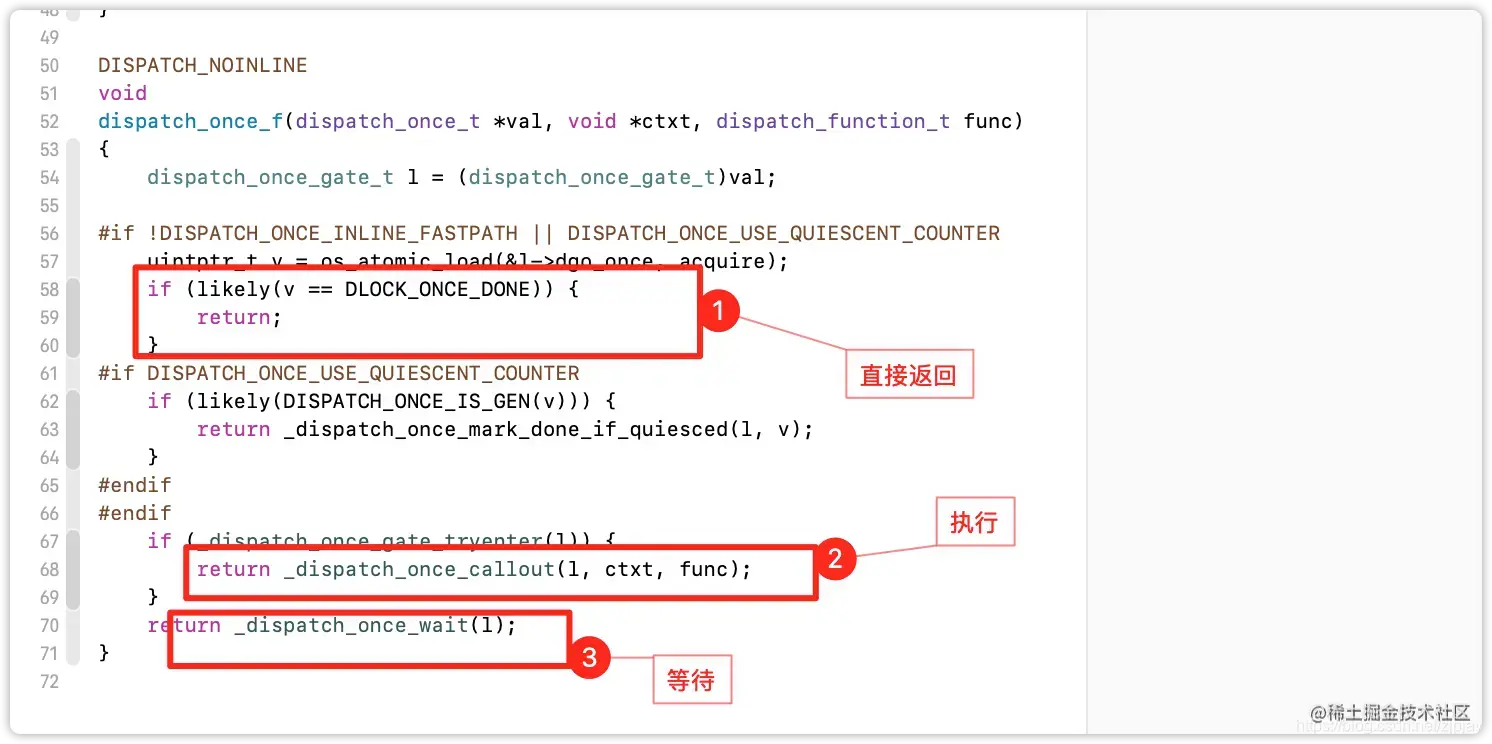

针对不同的情况作了一些特殊处理，比如栅栏函数等，这里只分析dispatch_once，进入dispatch_once实现 单例是只会执行一次，那么这里就是利用 val参数来进行控制的，接着去dispatch_once_f里面看看 对l的底层原子性进行关联，关联到uintptr_t v的一个变量，通过os_atomic_load从底层取出，关联到变量v上。如果v这个值等于DLOCK_ONCE_DONE，也就是已经处理过一次了，就会直接return返回

• _dispatch_once_gate_tryenter

static inline bool
_dispatch_once_gate_tryenter(dispatch_once_gate_t l)
{
	return os_atomic_cmpxchg(&l->dgo_once, DLOCK_ONCE_UNLOCKED,
			(uintptr_t)_dispatch_lock_value_for_self(), relaxed);
}

_dispatch_once_gate_tryenter里面是进行原子操作，就是锁的处理，如果之前没有执行过，原子处理会比较它状态，进行解锁，最终会返回一个bool值，多线程情况下，只有一个能够获取锁返回yes。

if (_dispatch_once_gate_tryenter(l)) {
     return _dispatch_once_callout(l, ctxt, func);
}

通过_dispatch_lock_value_for_self上了一把锁，保证多线程安全。如果返回yes，就会执行_dispatch_once_callout方法，执行单例对应的任务，并对外广播

• _dispatch_once_callout

static void
_dispatch_once_callout(dispatch_once_gate_t l, void *ctxt,
		dispatch_function_t func)
{
	_dispatch_client_callout(ctxt, func);
	_dispatch_once_gate_broadcast(l);
}

• _dispatch_client_callout执行任务
• _dispatch_once_gate_broadcast对外广播，标记为 done

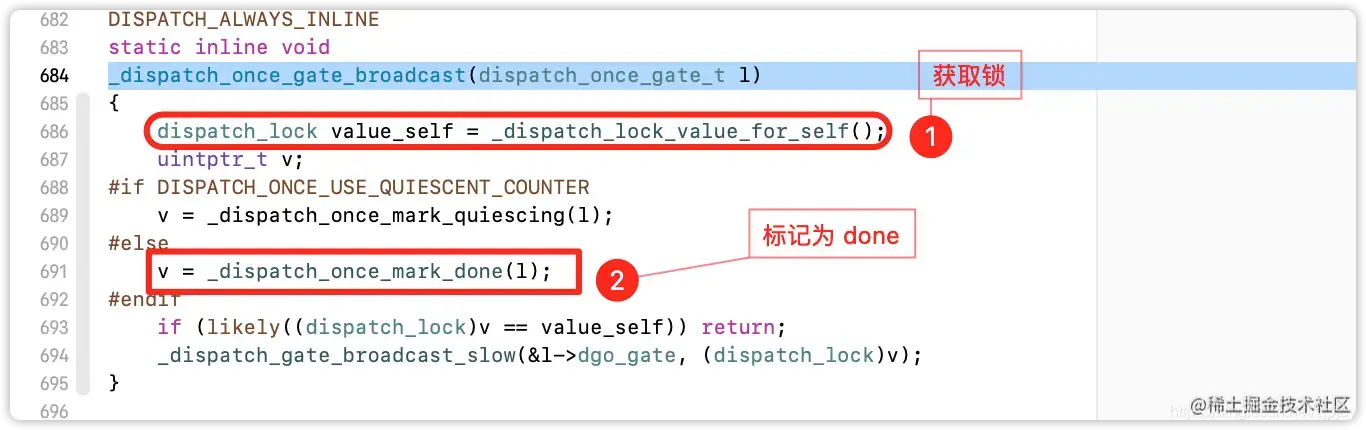

• _dispatch_once_gate_broadcast广播

将token通过原子比对，如果不是done，则设为done。同时对_dispatch_once_gate_tryenter方法中的锁进行处理。

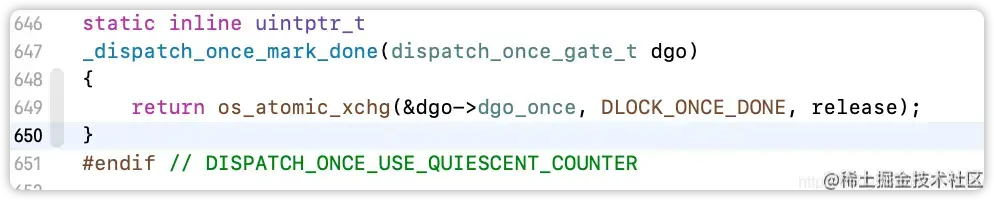

• _dispatch_once_mark_done

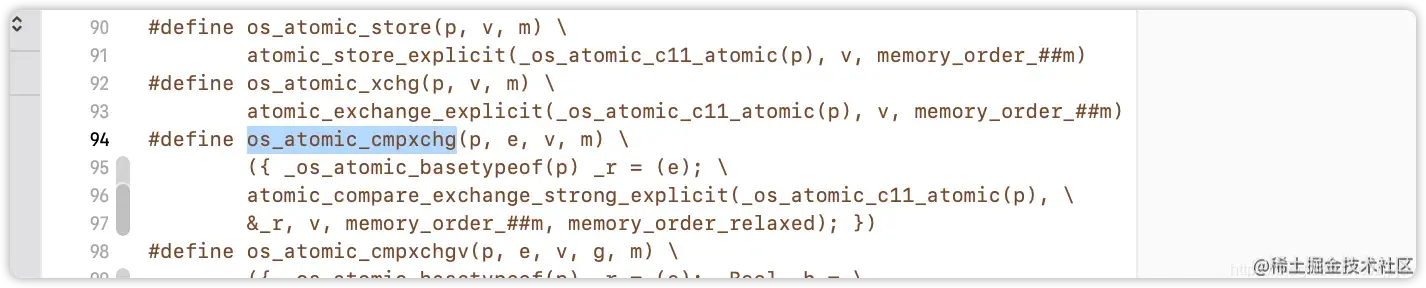

os_atomic_cmpxchg 是一个宏定义，先进行比较再改变，先比较 dgo，在设置标记为DLOCK_ONCE_DONE也就是 done

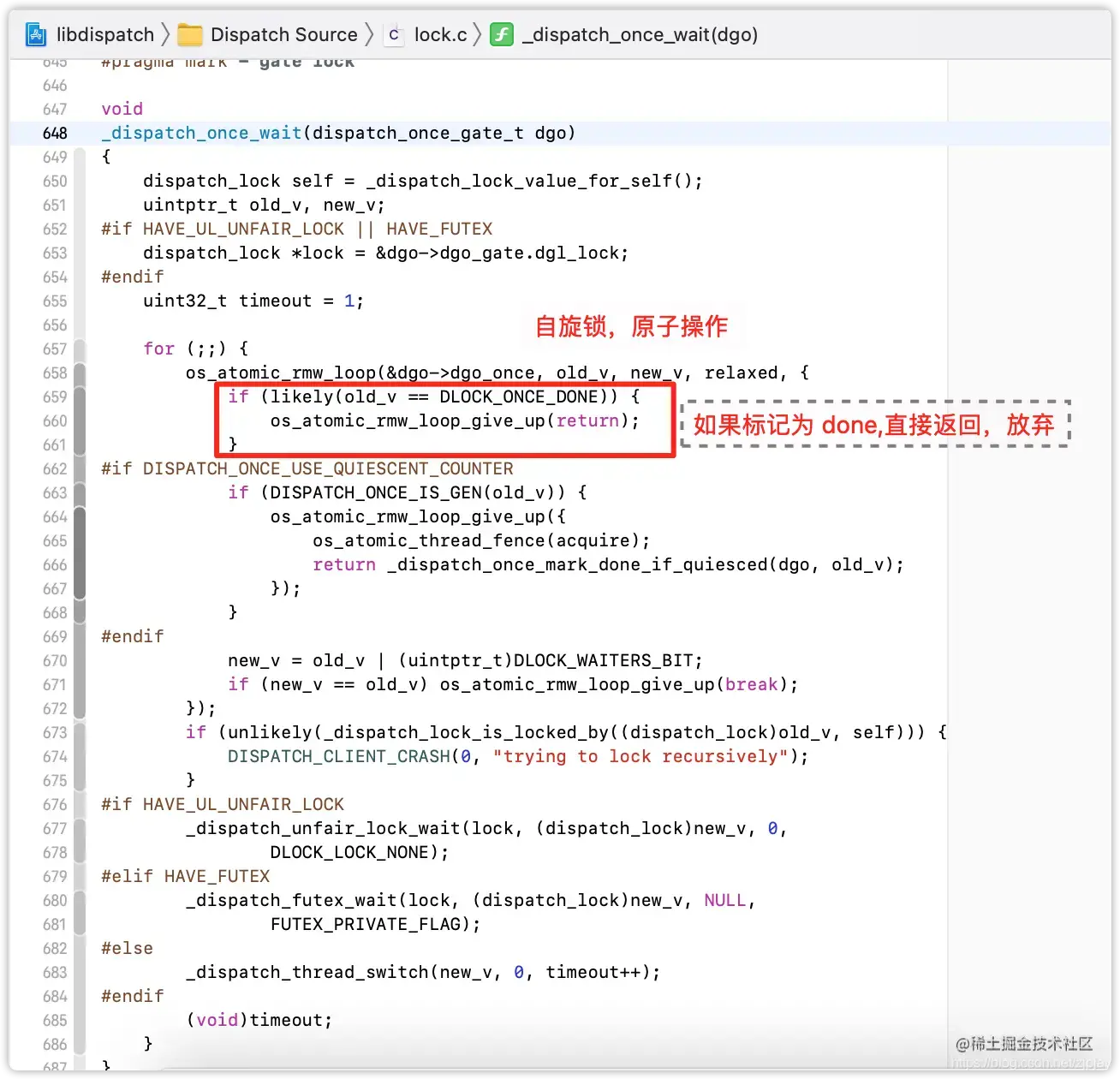

当token标记为done之后，就会直接返回，如存在多线程处理，没有获取锁的情况，就会调用_dispatch_once_wait，如下下： _dispatch_once_wait，进行等待，这里开启了自旋锁，内部进行原子处理，在loop过程中，如果发现已经被其他线程设置once_done了，则会进行放弃处理 那么任务的执行交给谁了呢？ 通过打印堆栈信息，发现是交给了下层的线程，通过一些包装，给了底层的pthread 这就可以说 GCD底层是封装了pthread ，不管是 iOS还是 Java都是封装了底层的通用线程机制pthread 。

这里的执行是通过工作循环workloop,工作循环的调起受 OS（受 CPU调度执行的。）管控的，异步线程的异步体现在哪里呢？就是体现在是否可以获得，而不是立即执行，而同步函数是直接调用执行的，而这里并没有看到异步的直接调用执行。

四、 sync 和 async 的区别

• 是否可以开启新的线程执行任务
• 任务的回调是否具有异步行、同步性
• 是否产生死锁问题

五、 死锁 源码分析

在前面篇幅的分析中,我们得知,同步 sync函数的流程是:

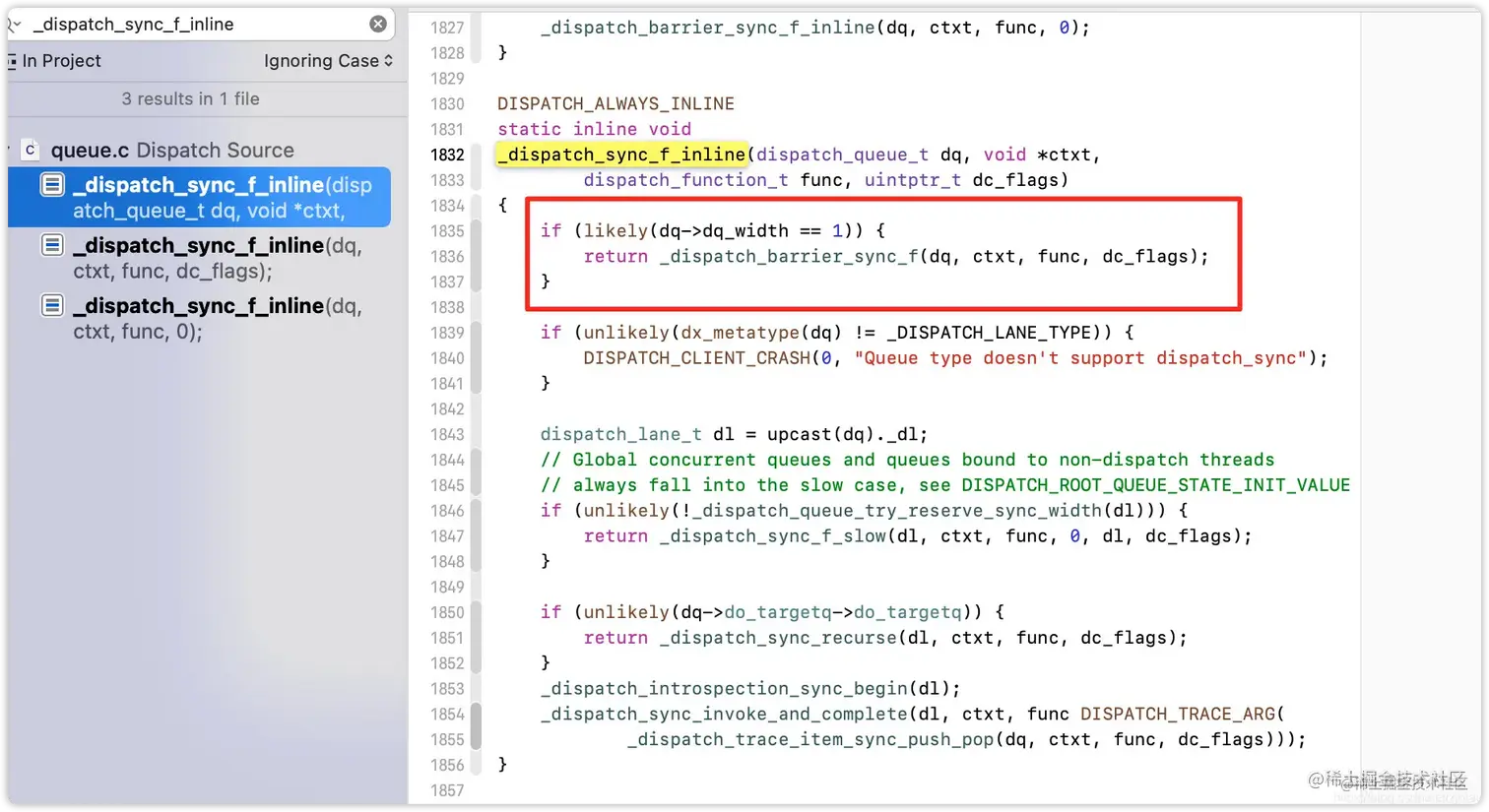

• _dispatch_sync_f -- >
• _dispatch_sync_f_inline -- >
• _dispatch_barrier_sync_f

走到_dispatch_barrier_sync_f流程中，这与上篇博客的分析是一致的，因为这里dq_width=1，所以是串行队列，如果是并发队列，则会走到_dispatch_sync_f_slow，现在去_dispatch_barrier_sync_f方法里面看看

• _dispatch_barrier_sync_f

static void
_dispatch_barrier_sync_f(dispatch_queue_t dq, void *ctxt,
		dispatch_function_t func, uintptr_t dc_flags)
{
	_dispatch_barrier_sync_f_inline(dq, ctxt, func, dc_flags);
}

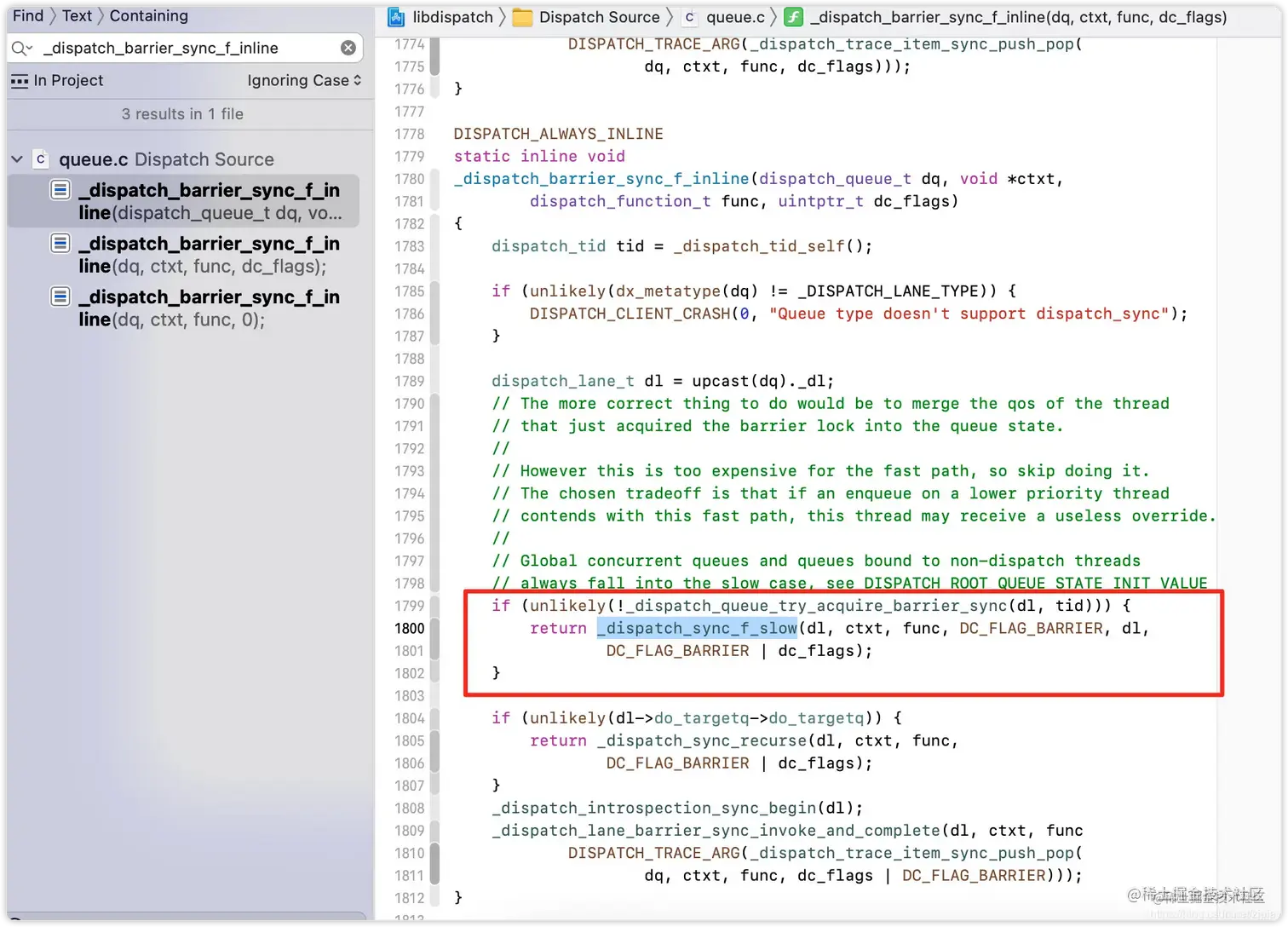

这个方法又会调用_dispatch_barrier_sync_f_inline方法

在这个方法里面，会对队列进行判断，是否存在等待或者挂起状态

//判断是否挂起、等待
if (unlikely(!_dispatch_queue_try_acquire_barrier_sync(dl, tid))){
    // 添加任务
    return _dispatch_sync_f_slow(dl, ctxt, func, DC_FLAG_BARRIER, dl,
				DC_FLAG_BARRIER | dc_flags);
}

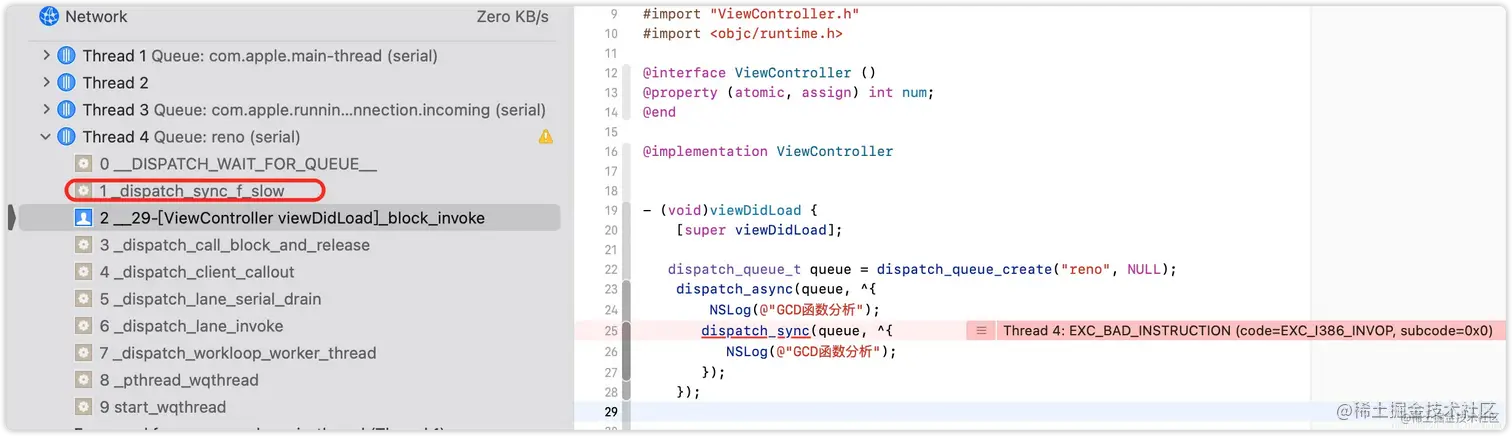

在之前的博客里面也提到了死锁相关的内容，出现死锁会报和_dispatch_sync_f_slow相关的错误，如下：

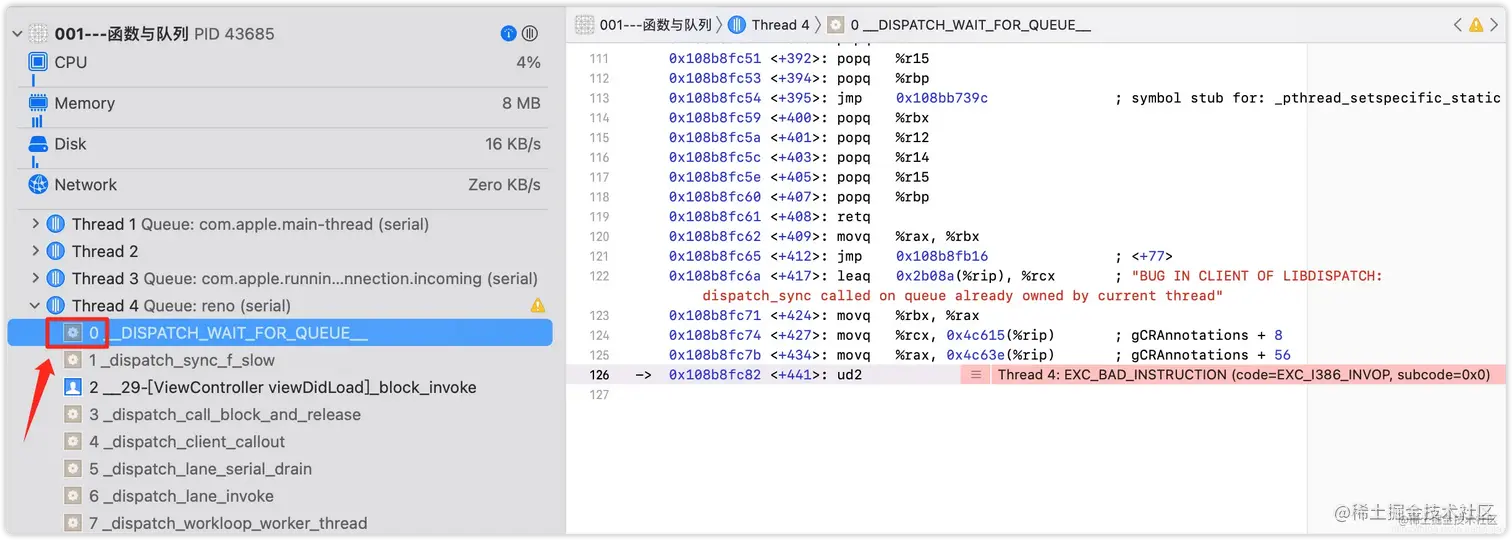

虽然死锁会走_dispatch_sync_f_slow方法，但是死锁的报错不是_dispatch_sync_f_slow这个报错，而是如下图中所示的0处报错了

真报错的是__DISPATCH_WAIT_FOR_QUEUE__，那么现在去验证一下

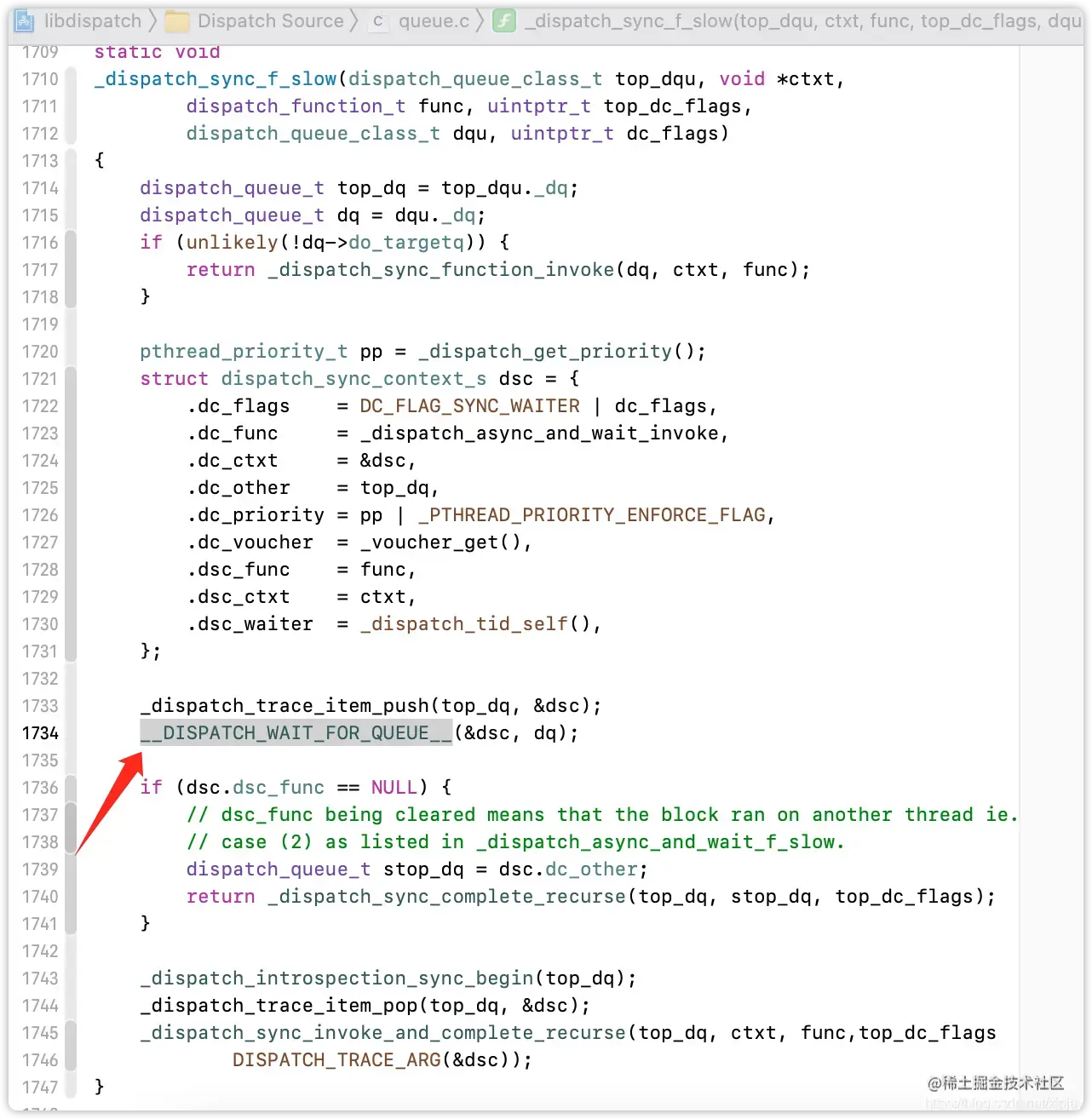

• _dispatch_sync_f_slow

在_dispatch_sync_f_slow方法内部，我们发现了刚刚死锁报错的__DISPATCH_WAIT_FOR_QUEUE__，现在去内部看看

• __DISPATCH_WAIT_FOR_QUEUE__

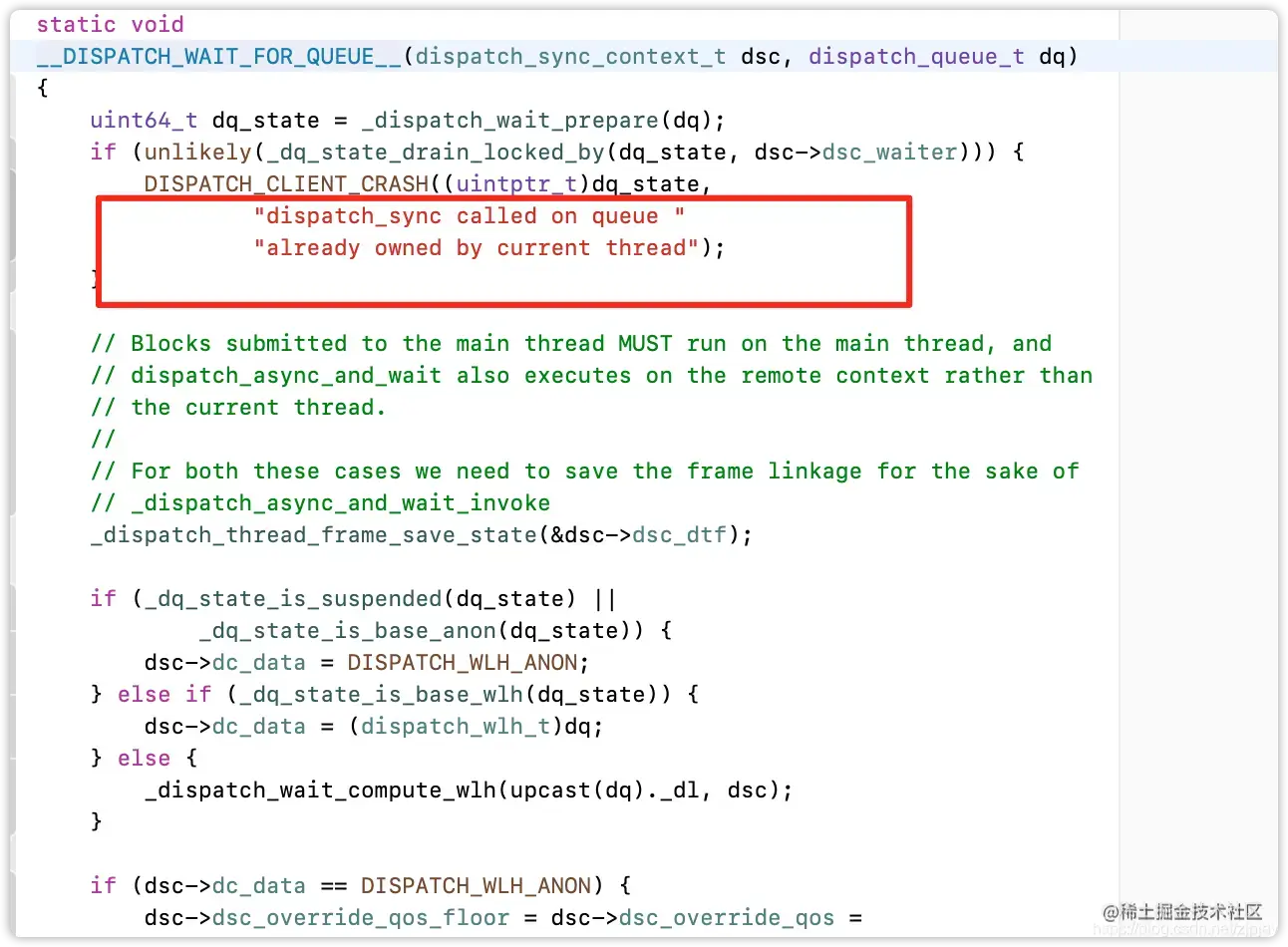

在__DISPATCH_WAIT_FOR_QUEUE__内部，发现了和死锁报错信息基本一样，意思是：

dispatch_sync 在当前线程已经拥有的队列上调用 ，对不起兄弟，我已经拥有她了，你来晚一步了

if (unlikely(_dq_state_drain_locked_by(dq_state, dsc->dsc_waiter))) {
		DISPATCH_CLIENT_CRASH((uintptr_t)dq_state,
				"dispatch_sync called on queue "
				"already owned by current thread");
}

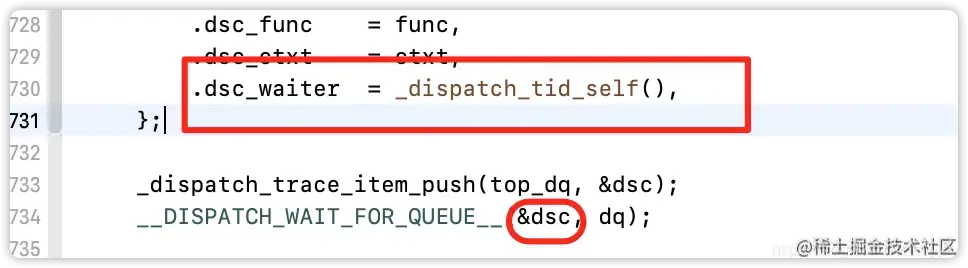

这个dsc_waiter是由前面_dispatch_sync_f_slow方法里面传过来来的

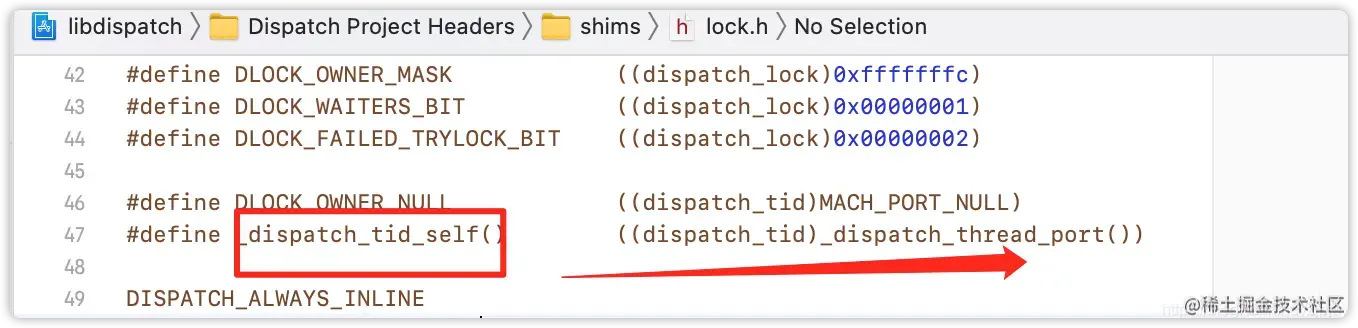

_dispatch_tid_self()是线程 id，定义如下

_dispatch_thread_port是线程的通道，现在再去看看线程状态的匹配

//状态
uint64_t dq_state = _dispatch_wait_prepare(dq);
if (unlikely(_dq_state_drain_locked_by(dq_state, dsc->dsc_waiter))) {
        DISPATCH_CLIENT_CRASH((uintptr_t)dq_state,
                "dispatch_sync called on queue "
                "already owned by current thread");
}

• _dq_state_drain_locked_by

static inline bool
_dq_state_drain_locked_by(uint64_t dq_state, dispatch_tid tid)
{
	return _dispatch_lock_is_locked_by((dispatch_lock)dq_state, tid);
}

• _dispatch_lock_is_locked_by

static inline bool
_dispatch_lock_is_locked_by(dispatch_lock lock_value, dispatch_tid tid)
{
	// equivalent to _dispatch_lock_owner(lock_value) == tid
	return ((lock_value ^ tid) & DLOCK_OWNER_MASK) == 0;
}

• DLOCK_OWNER_MASK

#define DLOCK_OWNER_MASK			((dispatch_lock)0xfffffffc)

这里就是死锁的判断：异或再作与操作，也就是结果为0就是死锁。翻译一下就是dq_state ^ dsc->dsc_waiter 的结果为 0再和DLOCK_OWNER_MASK作与操作等于0。

那么dq_state ^ dsc->dsc_waiter 的结果什么情况下会为 0呢？异或是相同为0，因为DLOCK_OWNER_MASK是一个非常大的整数，所以dq_state 和 dsc->dsc_waiter 都是为0。

当前队列里面要等待的线程 id 和我调用的是一样，我已经处于等待状态，你现在有新的任务过来需要使用我去执行，这样产生了矛盾，进入相互等待状态，进而产生死锁。这就是串行队列执行同步任务产生死锁的原因！
