UML基本介绍

1） UML一Unified modeling language UML （统一建模语言），是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果
2） UML本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如右图：
3）使用UML来建模，常用的工具有RationalRose，也可以使用一些插件来建模

UML图分类：

1）用例图（use case）
2）静态结构图：类图、对象图、包图、组件图、部署图
3）动态行为图：交互图（时序图与协作图）、状态图、活动图

说明：
1）类图是描述类与类之间的关系的，是UML图中最核心的

UML 类图

1）用于描述系统中的类（对象）本身的组成和类（对象）之间的各种静态关系。
2）类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合
3）类图简单举例

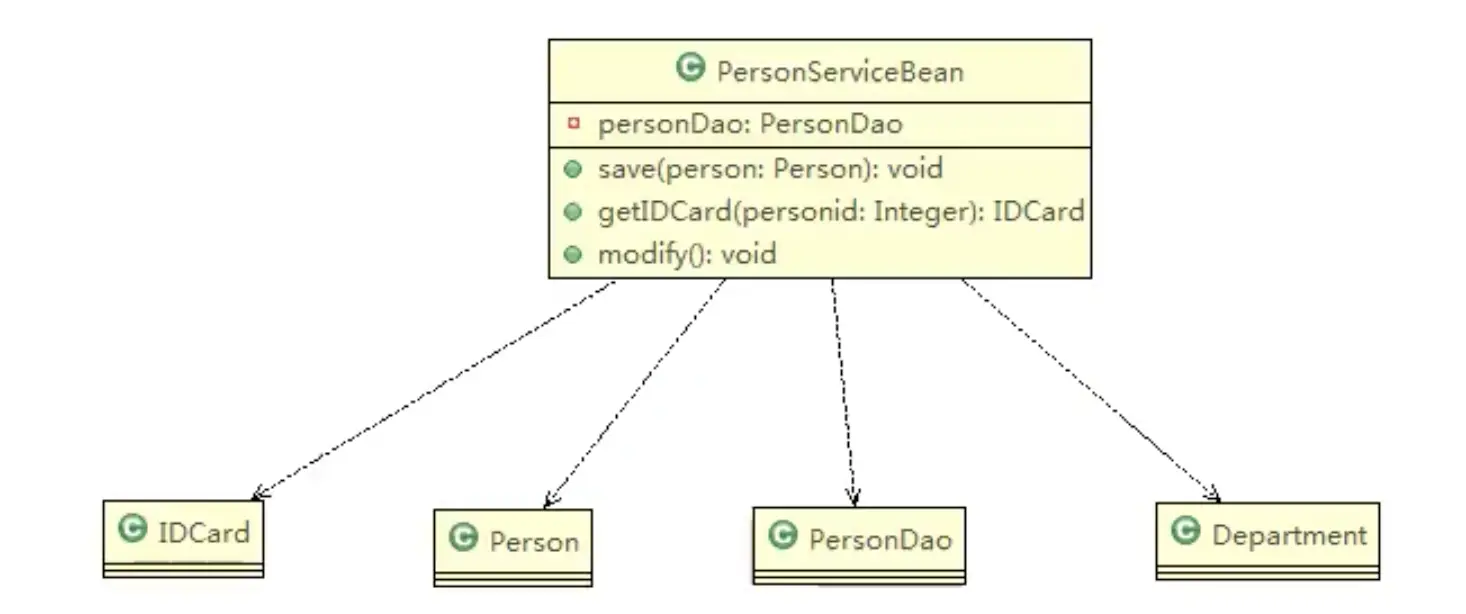

依赖关系

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

1）类中用到了对方
2）如果是类的成员属性
3）如果是方法的返回类型
4）是方法接收的参数类型
5）方法中使用到

public class PersonServiceBean {
    private PersonDao personDao;
    public void save(Person person){}
    public IDCard getlDCard(Integer personid){}
    public void modify(){
        Department department = new Department();
    }
}
public class PersonDao{}
f public class lDCard{}
public class Person{}
public class Department{}

泛化关系

泛化关系实际上就是继承关系，他是依赖关系的特例.

public abstract class DaoSupport{
    public void save（Object entity）{}
    public void delete（Object id）{}
}
public class PersonServiceBean extends Daosupport{}

实现关系

实现关系实际上就是A类实现B类，他是依赖关系的特例

public interface PersonService {
    public void delete（Integer id);
}

public class PersonServiceBean implements PersonService {
    public void delete（Integer id）{}
}

关联关系

关联关系实际上就是类与类之间的联系，他是依赖关系的特例
关联具有导航性：即双向关系或单向关系
关系具有多重性：如“1”（表示有且仅有一个），“0...” （表示0个或者多个），0，1”（表示0个或者一个），“n...m"（表示n到 m个都可以），"m...*”（表示至少m个）.

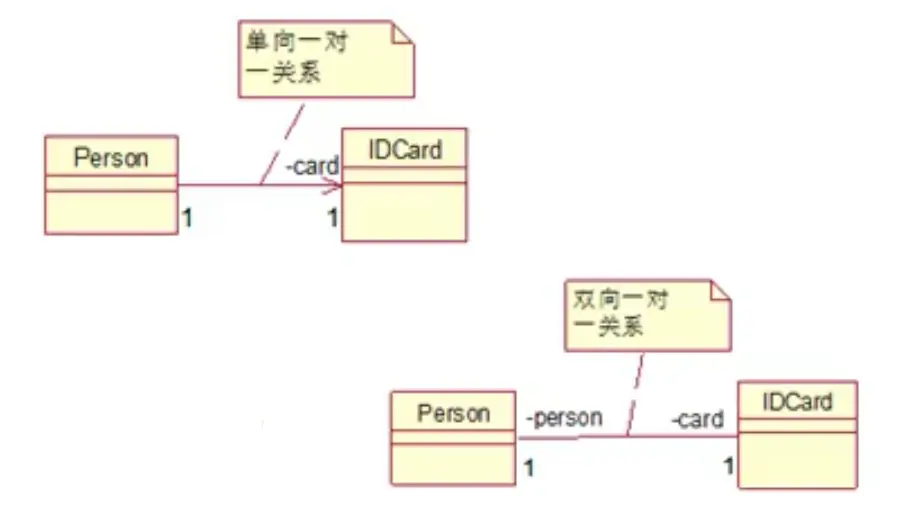

单向一对一关系

public class Person {
    private IDCard card；
}
public class IDCard{}

双向一对一关系

public class Person {
    private IDCard card；
}
public class IDCard{
    private Person person;
}

聚合关系

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。
如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示：

public class Computer{
    private Mouse mouse;
    private Monitor monitor
    public void set Mouse(Mouse mouse){
        this. mouse = mouse;
    }
    public void set Monitor(Monitor monitor){
        this. monitor= monitor,
    }
}

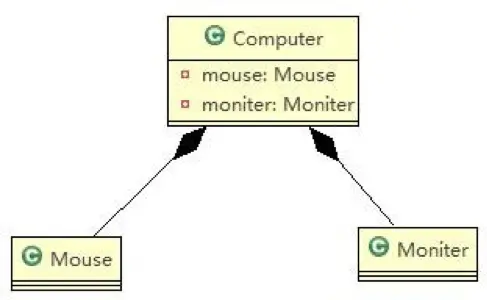

组合关系

组合关系：也是整体与部分的关系，但是整体与部分不可以分开。

public class Computer {
    private Mouse mouse = new Mouse(); //鼠标可以和 computer 不能分离
    private Moniter moniter = new Moniter();//显示器可以和 Computer 不能分离
    public void setMouse(Mouse mouse) {
        this.mouse = mouse;
    }
    public void setMoniter(Moniter moniter) {
        this.moniter = moniter;
    }

}

public class Mouse {

}

public class Moniter {

}

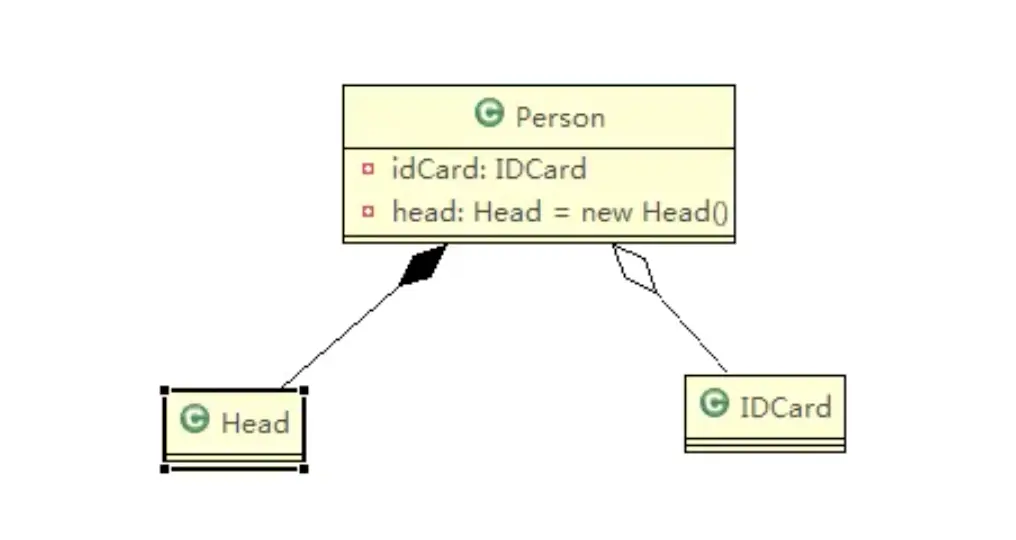

例

在程序中我们定义实体：Person 与 IDCard、Head, 那么 Head 和 Person 就是组合，IDCard 和Person 就是聚合。
但是如果在程序中 Person 实体中定义了对 IDCard 进行级联删除，即删除 Person 时连同 IDCard 一起删除，那么 IDCard 和 Person 就是组合了.

public class Person{
    private IDCard card;//聚合关系
    private Head head = new Head();//组合关系，不可分开
}
public class IDCard{}
public class Head{}
