上一篇文章，介绍了窗口和窗口管理Window和WindowManager,DecorView创建完成后，传递给WindowManager，通过windowManager来管理，最终是通过调用addView方法，实例化了 ViewRootImpl ，同时调用 ViewRootImpl 的 setView 方法来持有了 DecorView。上一篇结尾也说到View 的绘制是由 ViewRootImpl 来负责的，每个应用程序窗口的 DecorView 都有一个与之关联的 ViewRootImpl 对象，这种关联关系是由 WindowManager 来维护的。那么接下来我们介绍ViewRootImpl，是怎么来绘制View的。

ViewRootImpl

先看 ViewRootImpl 的 setView 方法，代码很多，这里截取重要部分

/**
     * We have one child
     */
    public void setView(View view, WindowManager.LayoutParams attrs, View panelParentView) {
        synchronized (this) {
            if (mView == null) {
                mView = view;
                ......

                mAdded = true;
                int res; /* = WindowManagerImpl.ADD_OKAY; */

                // Schedule the first layout -before- adding to the window
                // manager, to make sure we do the relayout before receiving
                // any other events from the system.

                requestLayout();
                ......
            }
        }
    }

上面代码可以看到，使用mView保存了传递过来的DecorView,然后通过requestLayout 方法更新UI

public void requestLayout() {
        if (!mHandlingLayoutInLayoutRequest) {
            checkThread();
            mLayoutRequested = true;
            scheduleTraversals();
        }
    }

绘制UI是在主线程，所以checkThread 主要是做一个校验。接着调用 scheduleTraversals 开始计划绘制了。

void scheduleTraversals() {
        if (!mTraversalScheduled) {
            mTraversalScheduled = true;
            mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
            mChoreographer.postCallback(
                    Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
            if (!mUnbufferedInputDispatch) {
                scheduleConsumeBatchedInput();
            }
            notifyRendererOfFramePending();
            pokeDrawLockIfNeeded();
        }
    }

这里使用到一个同步屏障mTraversalBarrier
同步屏障：Handler 的同步屏障。它的作用是可以拦截 Looper 对同步消息的获取和分发，加入同步屏障之后，Looper 只会获取和处理异步消息，如果没有异步消息那么就会进入阻塞状态。也就是说，对 View 绘制渲染的处理操作可以优先处理。
mTraversalRunnable一个Runnable,最终里面会调用run方法，方法里调用了doTraversal方法，doTraversal字面意思就可以理解，开始View的绘制了：

final class TraversalRunnable implements Runnable {
        @Override
        public void run() {
            doTraversal();
        }
    }


 void doTraversal() {
        if (mTraversalScheduled) {
            mTraversalScheduled = false;
            mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);

            if (mProfile) {
                Debug.startMethodTracing("ViewAncestor");
            }

            performTraversals();

            if (mProfile) {
                Debug.stopMethodTracing();
                mProfile = false;
            }
        }
    }

从上面方法可以看出来，该方法内部最终会调用 performTraversals 进行绘制。 performTraversals方法相信大家多少都听说过，这个方法就是用来绘制View的，依次就会调用我们非常熟悉的measure,layout和draw方法了。

// ViewRootImpl 类
private void performTraversals() {
    // 这个方法代码非常多，但是重点就是执行这三个方法
    // 执行测量
    performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
    // 执行布局（ViewGroup）中才会有
    performLayout(lp, mWidth, mHeight);
    // 执行绘制
    performDraw();
}

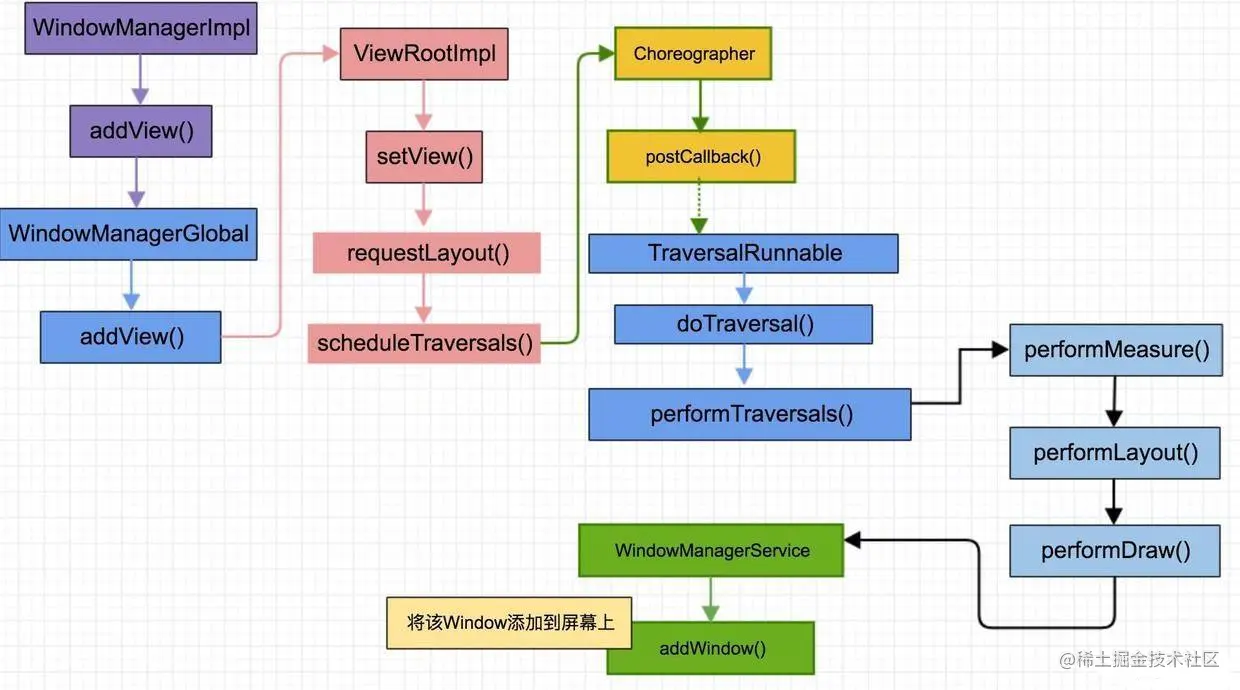

到此就把activity视图所涉及到重要类都介绍了，剩下的就是View的绘制了，接下来的文章会重点介绍，总结下，如下图：

View的整个绘制流程如上图所示，也就是以上几篇文章介绍的重点，大家可以下载Activity的源码，一层层的进入查看，就会了解这个整体的过程了，源码真是好东西，读懂了源码，可以帮我们解决很多很多问题，下面会介绍View绘制过程中调用的三个重要方法，也是以后我们做自定义View过程中，经常会用到的方法。

以上介绍有不对的地方还请指正，欢迎留言评论。
