前言

Android系统是一个庞大的系统，想要学好Android的全部知识那是非常的难的，不管是从系统，还是到应用，都是有很多很多的知识点，但是作为开发人员，我们对系统的知识不需要太深入的了解，知其然就好了，知道系统的总体架构，启动流程，主要调用方法，已经交互方式就差不多了，细节的东西不需要太深入，但是对于应用层，呈现在用户面前的东西，我们需要知其然，知其所以然。呈现在用户面前的自然就是View，那么我们不止是要熟练的使用Android提供给我们的View组件，我们还要了解他们的绘制原理，因为，开发中经常会遇到一些UI上的问题，如果不了解，就无法解决这些问题，就会阻碍我们的开发。

绘制流程从哪里开始

Activity是我们呈现视图最多的地方，Dialog，PopupWindow中View的绘制过程也是一样的，只是触发的方式不同。例如Dialog中，是调用dialog.show()时，触发了WindowManagerImpl的addView(),后面的流程就一样了。那么以Activity为例，绘制视图的调用流程是怎么样的呢

首先我们从ActivityThread的handleResumeActivity方法调用WindowManagerImpl的addView()方法，再到WindowManagerGlobal的addView()方法，接下来调用了一系列的ViwwRootImlp方法，setView-> requestLayout->scheduleTraversals->doTraversals,最后调用performTraversals方法触发了View的绘制。该方法内部，依次调用了performMeasure(),performLayout(),performDraw(),将View的measure，layout，draw过程，从顶层View分发了下去。这个我们接下来会说到，我们先看Activity的视图呈现是怎么样的

Activity 视图

Activity是Android开发过程中，作为用户层面视图展示的载体，是开发过程中必不可缺的部分，每个应用程序的入口都是Activity,启动页的Welcome,引导页的Splash,还是我们最长见得Main，那么作为用户感知的界面，它的视图结构又是怎么样的呢？

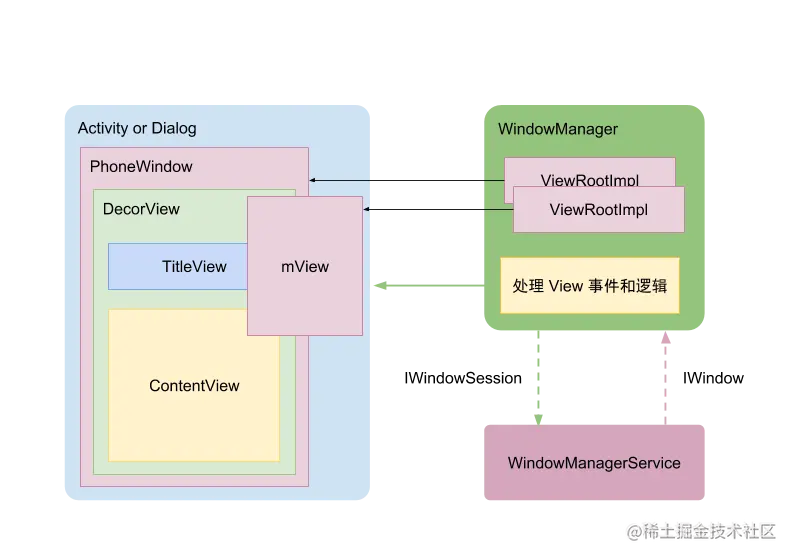

上图展示了Activity视图的层级结构，同时也展示了，View的事件处理与Activity之间的关系，每层都有它不可或缺的作用。

Activity : 对于每一个 activity 都会有拥有一个 PhoneWindow。
PhoneWindow ：该类继承于 Window 类，是 Window 类的具体实现，即我们可以通过该类具体去绘制窗口。并且，该类内部包含了一个 DecorView 对象，该 DectorView 对象是所有应用窗口的根 View。
DecorView 是一个应用窗口的根容器，它本质上是一个 FrameLayout。DecorView 有唯一一个子 View，它是一个垂直 LinearLayout，包含两个子元素，一个是 TitleView（ ActionBar 的容器），另一个是 ContentView（窗口内容的容器）。
ContentView ：是一个 FrameLayout（android.R.id.content)，我们平常用的 setContentView 就是设置它的子 View 。

WindowManager : Window是一个抽象的概念，每一个Window都对应着一个View和一个ViewRootImpl，Window和View通过ViewRootImpl来建立联系，WindowManager依据字面意思，就是Window的管理类，也就是用来管理我们的窗口window的。

WindowManagerService (WMS) ：用一个很形象的比喻就是，它就像一个摄影师，负责控制摄像机来选择需要拍摄的画面，而这个摄像机是什么呢？就是我们的surfaceflinger,这个后面我们详细介绍里会说到。
ViewRootImpl ：ViewRootImpl 的一个重要职责就是跟 WmS 通信，ViewRootImpl它是绘制中控件的最根部，控件的测量、布局、绘制以及输入事件的派发处理都由ViewRootImpl触发。它还需要负责与WMS交互通信以调整窗口的位置大小，以及对来自WMS的事件（如窗口尺寸改变等）作出相应的处理。它持有我们最上层的view也就是DecoreView的实例，控制decorview，实现事件的绘制。

以上都是与Activity交互密切关联的的类，其实想了解更多，可以直接看Activity的源码，就会很清楚，上面他们的关系了，下面的文章，我也会把他们直接的关系，通过源码分析，介绍给大家。

有说的不对的地方，欢迎留言评论
