Camera相机控制了三维场景的视图。有很多方法可以操作Camera，如旋转(rotate)、缩放(zoom)、平移(pan)和飞到目的地(flyTo)。同时也有鼠标和触摸事件用来处理与Camrea的交互，还有API来以编程方式操作摄像机。


1. map中视角相关设置和方法

我们在创建地图时，可以在scene的center参数中来设置默认视角，如：

var map = new mars3d.Map('mars3dContainer', {
  scene: {
    center: { lat: 25.389914, lng: 119.084961, alt: 1179575, heading: 346, pitch: -60 }
  }
})

当前map中与相机有关的方式：

方法名说明
map.getCameraView()可以获取当前地图
map.setCameraView(cameraView, options)将相机本身定位至指定位置
map.setCameraViewList(arr, enfun)定位到多个相机视角位置，按数组顺序播放
map.flyHome()飞行到默认视角， 一般为config.json中的center参数配置的视角。
map.flyTo(target, options)飞行定位至 Cesium相关矢量对象 处
map.flyToGraphic(graphic, options)飞行定位至 Graphic矢量对象 处
map.flyToExtent(extent, options)飞行定位至 矩形区域 处
map.flyToPositions(positions, options)飞行定位至 坐标数组 处
map.flyToPoint(point, options)视角中心定位至目标点(非相机位置)
map.cancelFlyTo()停止视角定位等操作

2. camera相机对象

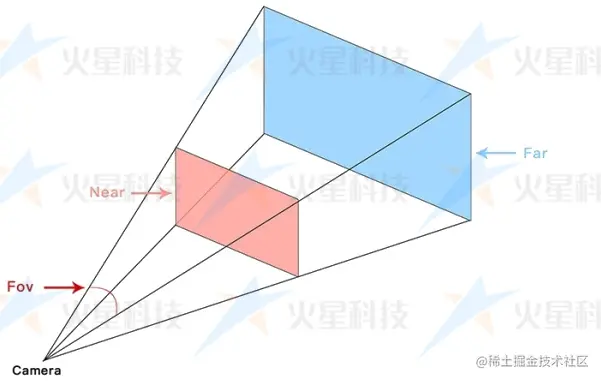

map.camera 相机对象,由三维地图内部创建的Camera类， 描述了相机的当前状态，包括：位置（position）,朝向（ orientation）, 参考空间（ reference frame）, 视锥体（view frustum）.

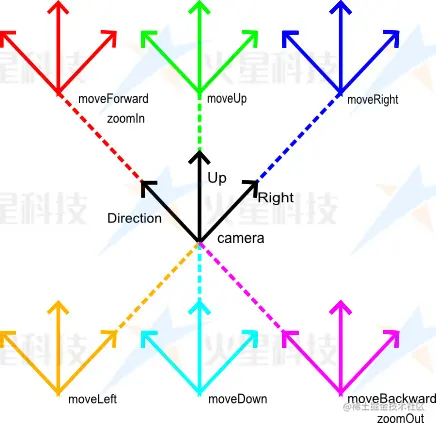

2.1 平移位置

move* 和 zoom*方法，沿着相机方向或者某个给定向量来平移相机的位置,相机朝向不变。

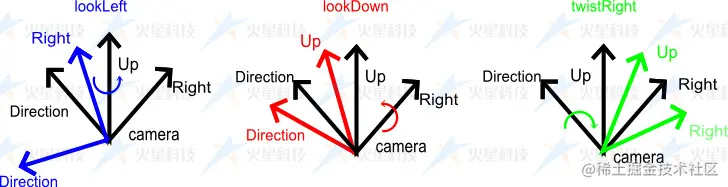

2.2 旋转朝向

look* 和 twist* 方法，旋转相机朝向，向前向量(direction)，向上向量(up)，向右向量(right)都会改变,相机位置保持不变。

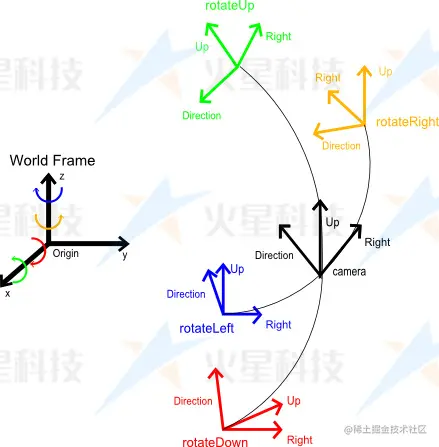

2.3 平移位置+旋转朝向

rotate* 方法，相对一个给定的向量，旋转相机的位置和朝向。


2. screenSpaceCameraController 鼠标相机控制器对象

map.scene.screenSpaceCameraController 是ScreenSpaceCameraController类 。 把屏幕画布上的用户输入（鼠标拖拽点击或者触摸事件）来修改相机的位置和方向。 它包含一些属性，可以启用/禁用某种用户输入，修改惯性、最小最大缩放距离等。

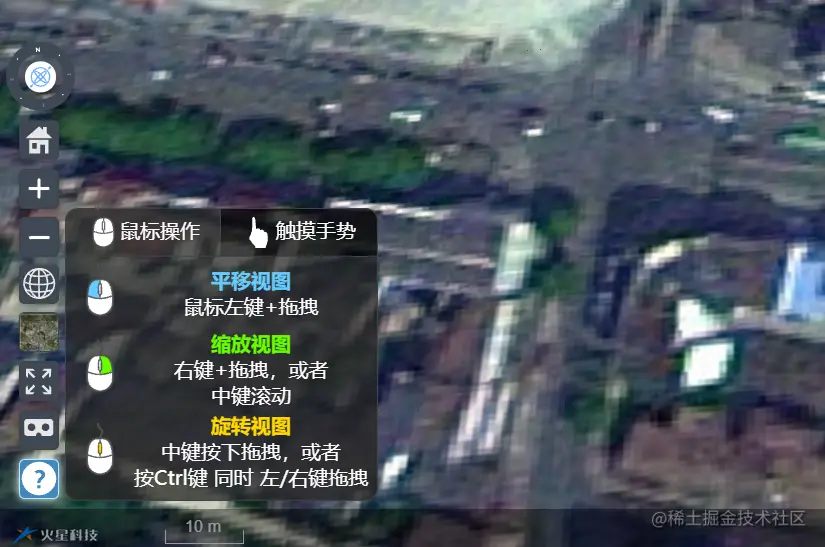

默认地，场景支持鼠标（电脑端）和手指触摸（移动端）交互，并且支持以下相机漫游方式：

鼠标操作3D视图2D视图2.5D视图
左键 + 拖拽旋转平移平移
右键 + 拖拽缩放缩放缩放
中键滚轮缩放缩放缩放
中键 + 拖拽倾斜无操作倾斜地球
