Mars3D开发基础：地图图层 Layer地图内是由各种不同的图层来叠加显示，形成整个三维地图场景的。图层是地图中很重

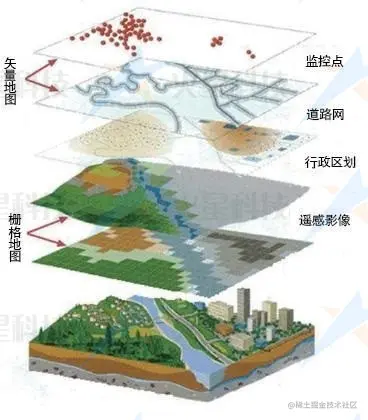

地图内是由各种不同的图层来叠加显示，形成整个三维地图场景的。图层是地图中很重要的概念，也是平台内很重要的组成部分。

1. 图层类

平台的所有图层类都继承于BaseLayer类，图层类均在mars3d.layer.*命名空间下面。，图层清单请访问LayerType类

下面我们演示创建一个图层对象，并调用map.addLayer添加到地图上。

//用工厂方法，指定type来创建图层对象
var layer = mars3d.LayerUtil.create({
   type: 'xyz',
   url: 'https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.jpg',
   subdomains: 'abc',
})
map.addLayer(layer)

//直接创建具体类型的图层对象
var  tileLayer = new mars3d.layer.XyzLayer({
   url: 'https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.jpg',
   subdomains: 'abc',
})
map.addLayer(tileLayer)

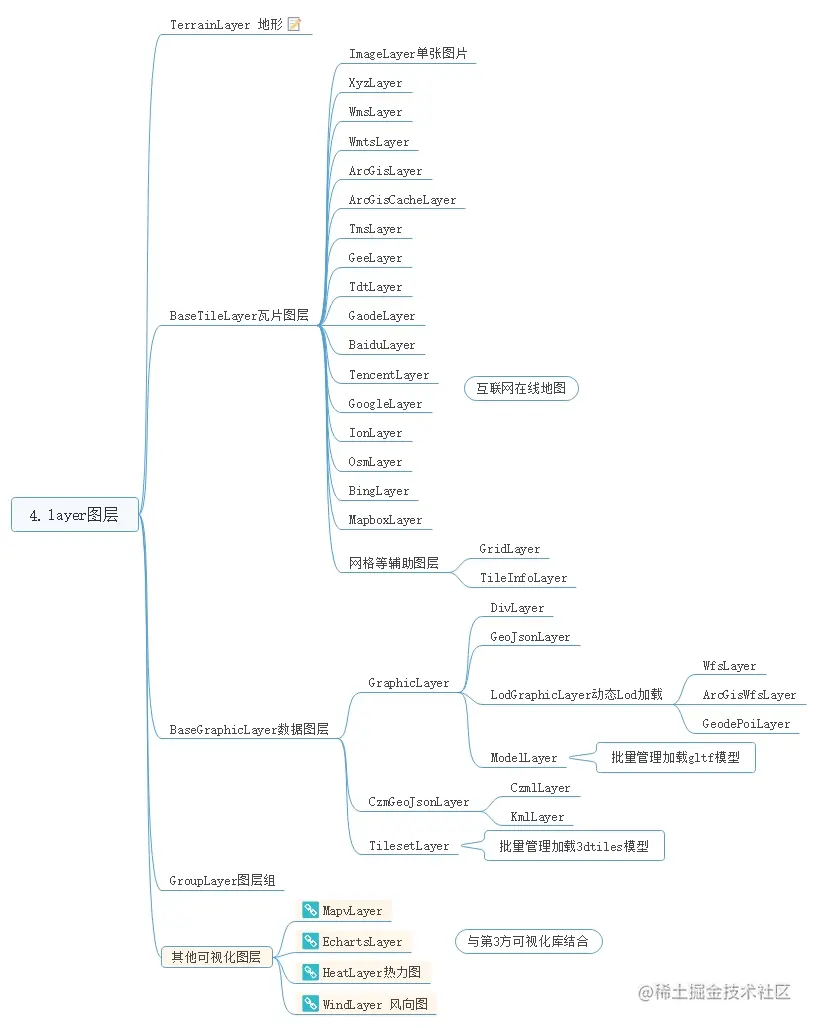

图层主要分以下几大类

地形图层 TerrainLayer ，三维地图场景的基石和骨骼
栅格瓦片图层 BaseTileLayer ，三维地图场景的皮肤
矢量数据图层 GraphicLayer
三维模型图层 TilesetLayer ，呈现更细节的三维
图层组 GroupLayer ，方便组合管理
其他可视化图层

1.1. 在config.json构造地图时涉及到的图层

参数名	类型	参数API	说明	支持的类
terrain	Object	参数	地形	TerrainLayer
basemaps	Array	参数	底图图层	BaseTileLayer
layers	Array	参数	图层	LayerType清单

2. 常用图层介绍

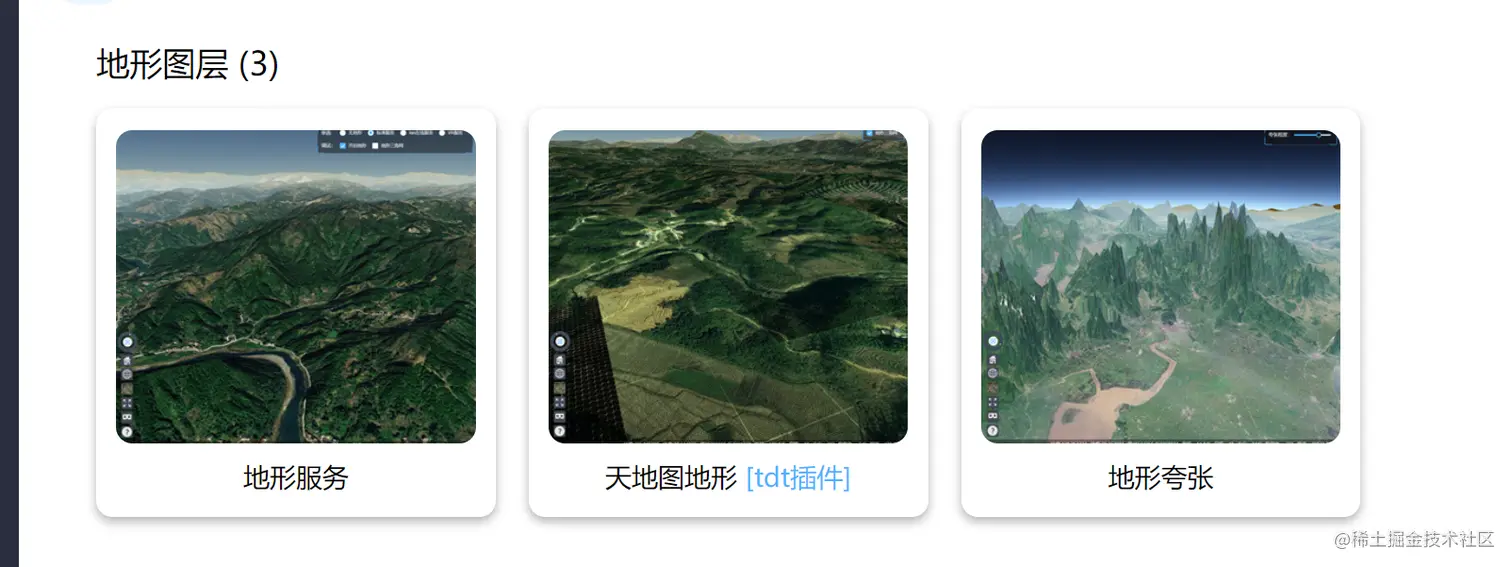

2.1 地形图层

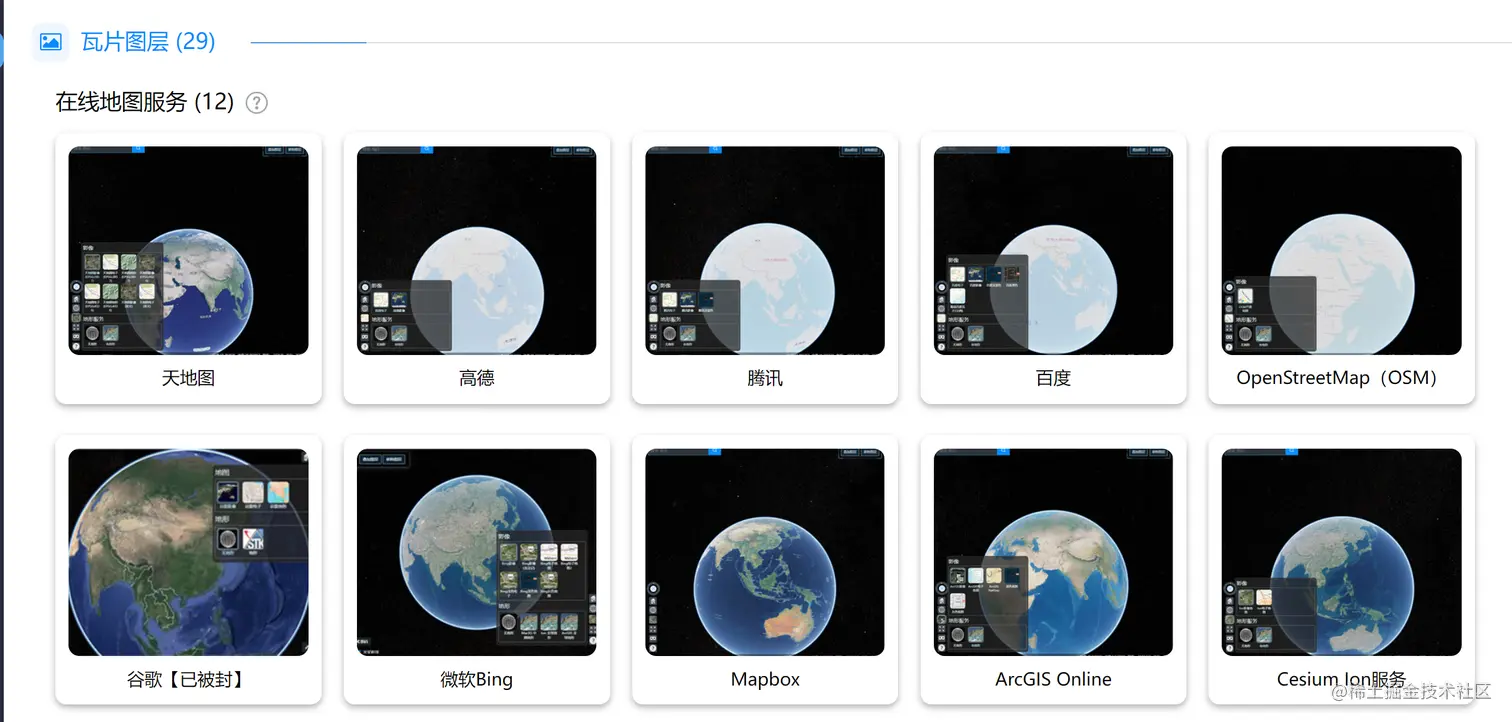

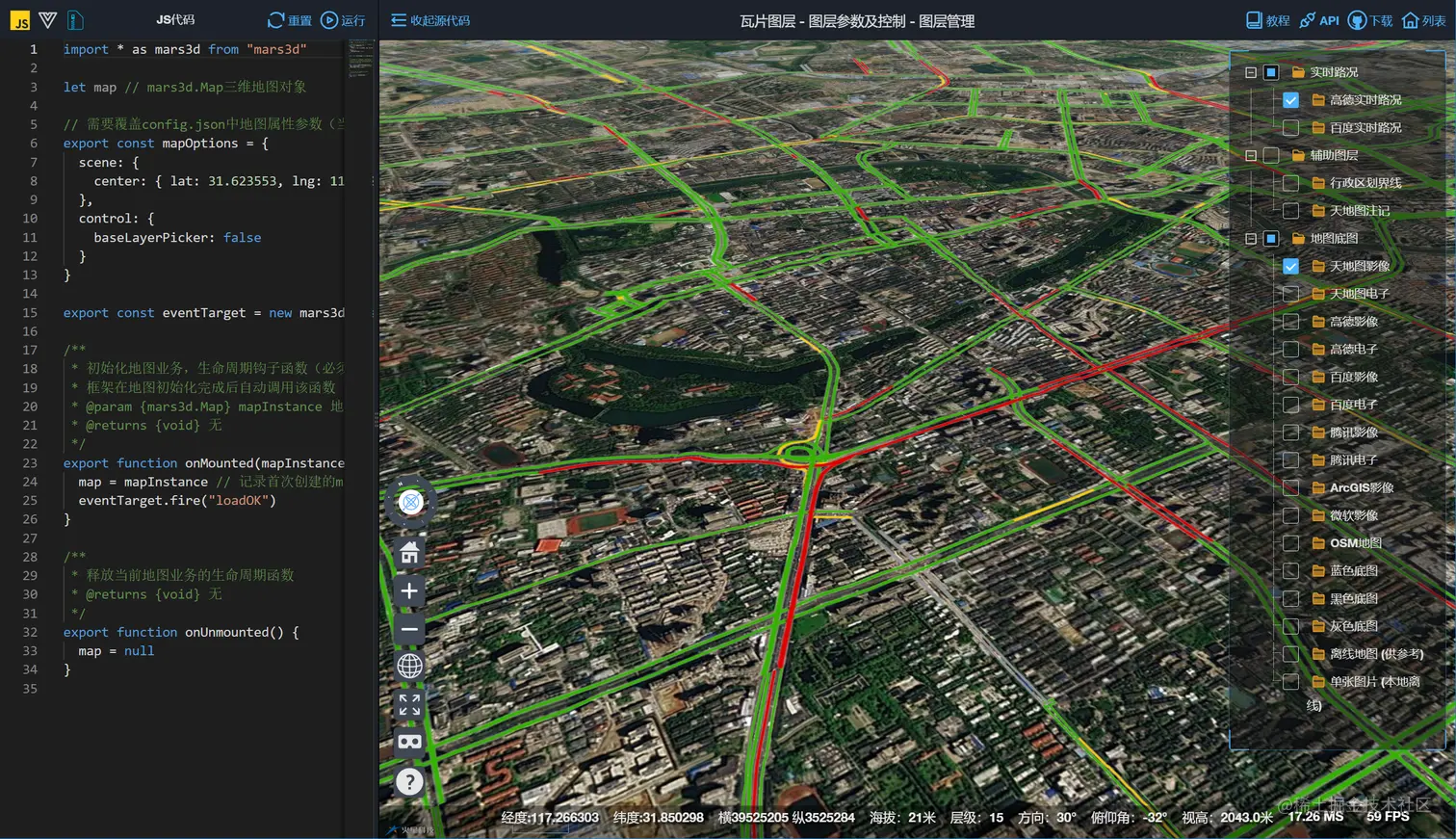

2.2 栅格瓦片图层

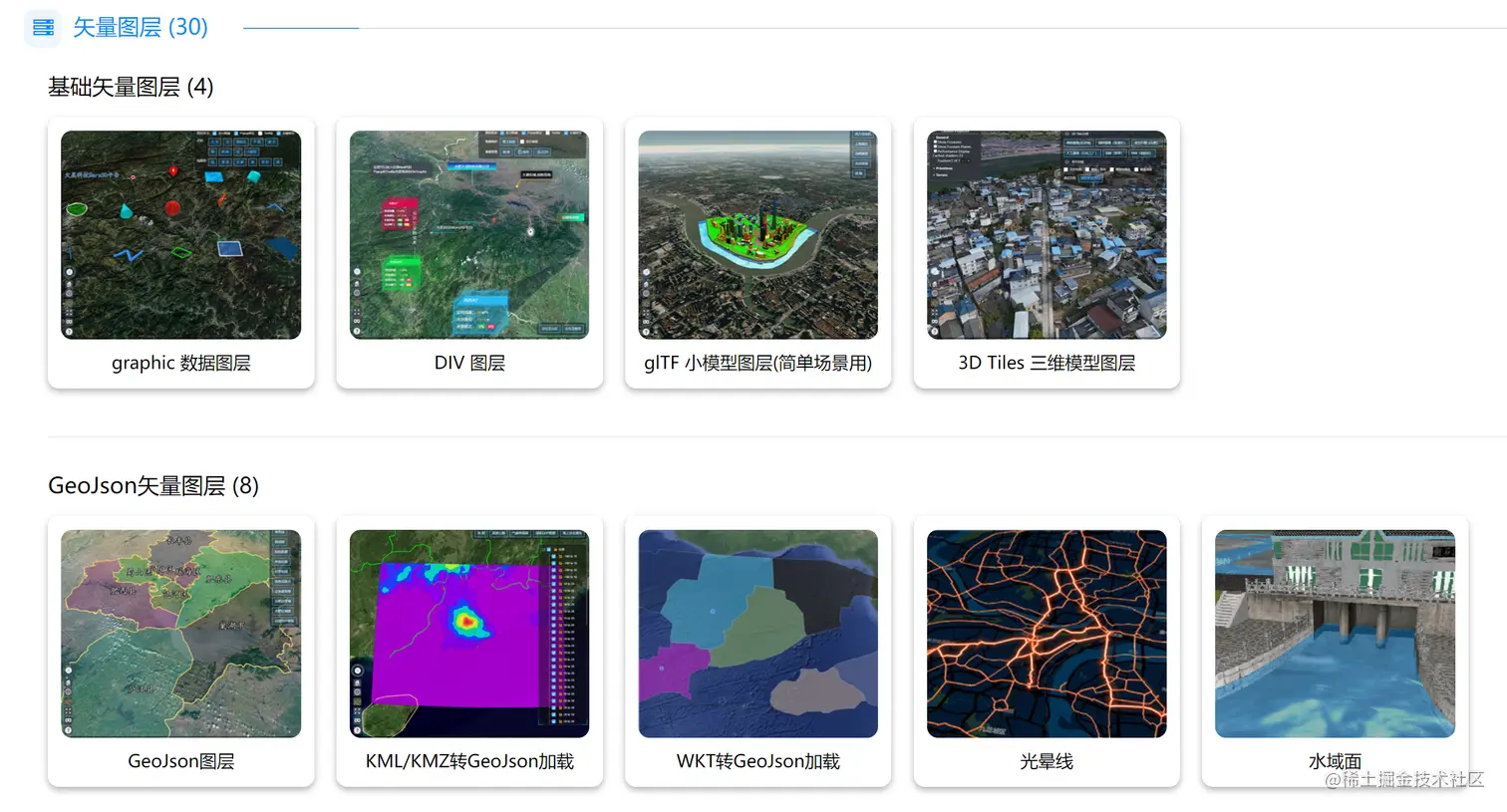

2.3 矢量数据图层

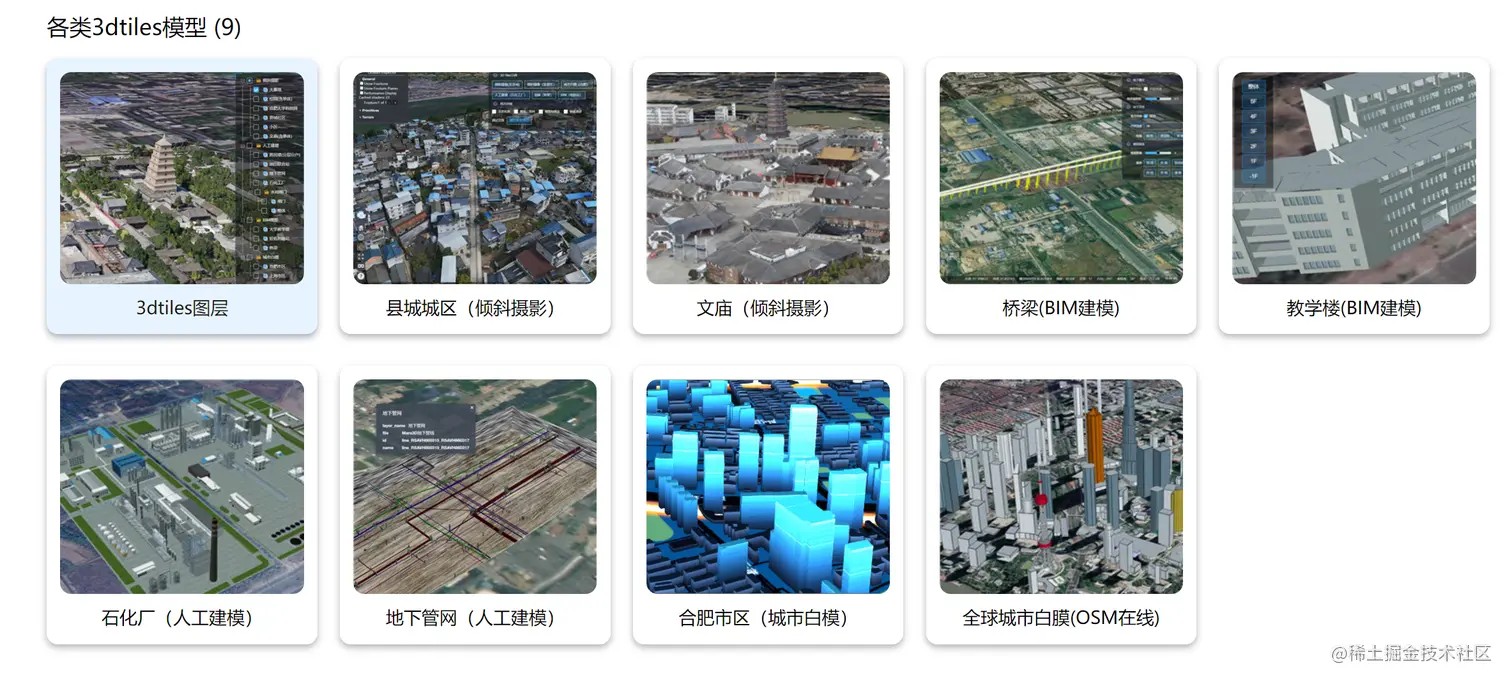

2.4 三维模型图层

2.5 Group图层组说明

为了方便图层控制，平台提供了type:'group'的图层组GroupLayer类图层，目前主要在构造Map时传入basemaps或layers参数中使用，可以用于：

（1）将多个图层组合起来方便控制（比如将卫星底图和文字注记层放在一起控制管理）；

{
 "name": "离线地图",
 "type": "group",
 "layers": [ //多个图层放在一起控制管理
   {
     "name": "全国基础数据",
     "type": "xyz",
     "url": "http://data.mars3d.cn/tile/googleImg/{z}/{x}/{y}.jpg",
     "minimumLevel": 0,
     "maximumLevel": 12
   },
   {
     "name": "具体项目数据",
     "type": "xyz",
     "url": "http://data.mars3d.cn/tile/googleImg/{z}/{x}/{y}.jpg",
     "minimumTerrainLevel": 12,
     "minimumLevel": 12,
     "maximumLevel": 18,
     "rectangle": { "xmin": 116.33236, "xmax": 118.183557, "ymin": 31.143784, "ymax": 32.565035 }
   }
 ]
},

（2）图层管理的图层分组节点（虚拟节点）。

var map = new mars3d.Map('mars3dContainer', {
 basemaps: [
     { "id": 10, "name": "地图底图", "type": "group" }, //图层管理 的图层分组节点（虚拟节点）
     {
       "pid": 10,
       "name": "天地图卫星",
       "icon": "img/basemaps/tdt_img.jpg",
       "type": "tdt",
       "layer": "img_d",
       "key": ["9ae78c51a0a28f06444d541148496e36"],
       "show": true
     },
     {
       "pid": 10,
       "name": "本地单张图片",
       "icon": "img/basemaps/offline.jpg",
       "type": "image",
       "url": "img/tietu/world.jpg"
     }
 ],
 layers: [
   { "id": 99, "name": "数据图层", "type": "group" }
 ]
})

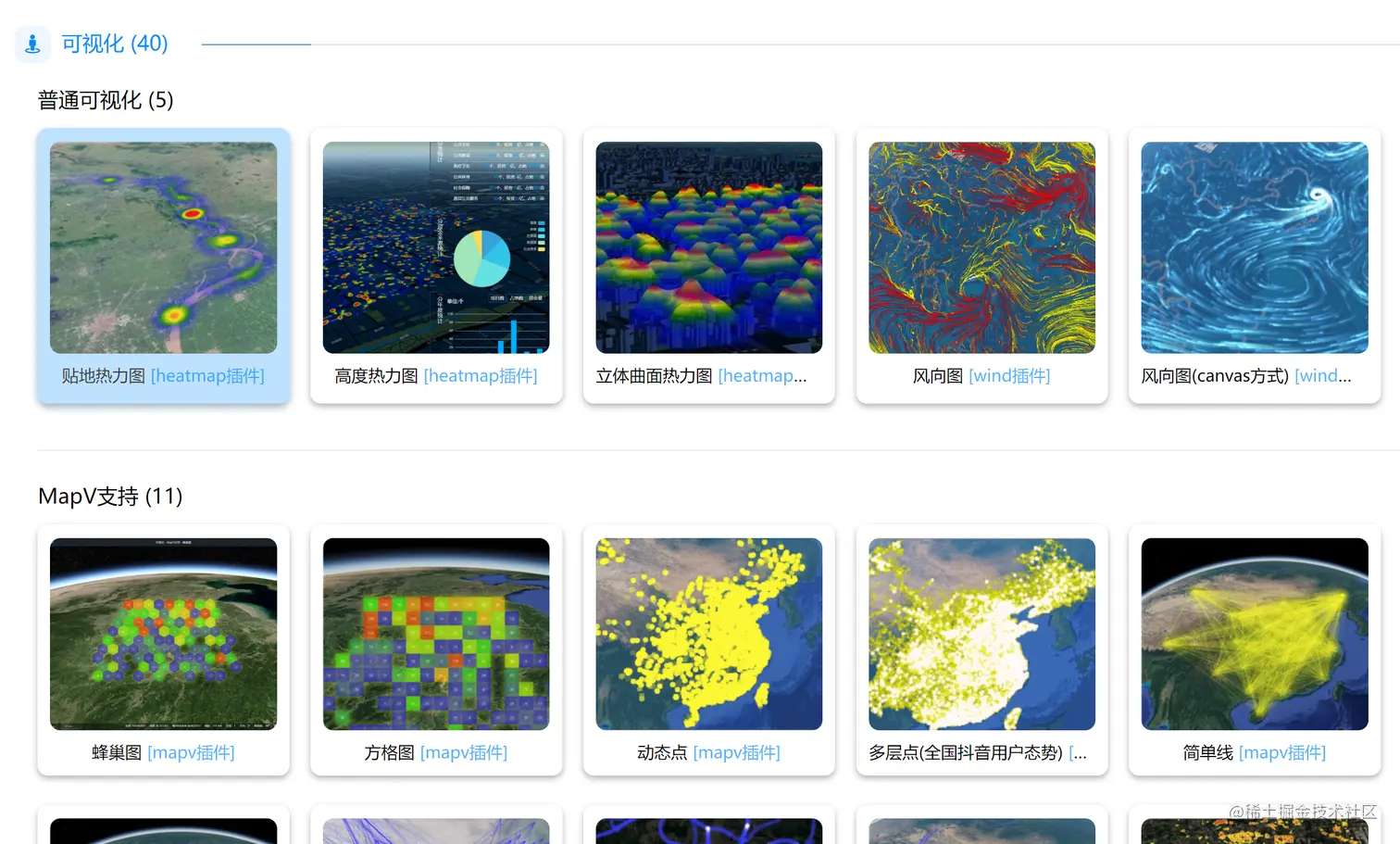

2.2 其他可视化图层

主要提供一些与echarts、heatmap、mapv等其他可视化组件结合通过canvas绘制的一些图层。
