Vue(v2.6.14)源码解毒(六):update和patch

Vue 的 _update 是实例上的一个私有方法,主要的作用就是把 VNode 渲染成真实的 DOM ,它在首次渲染和数据更新的时候被调用。在数据更新的时候会发生新 VNode 和 旧 VNode 对比,获取差异更新视图,我们常说的 diff 就是发生在此过程中。

_update

// src/core/instance/lifecycle.js
Vue.prototype._update = function (vnode: VNode, hydrating?: boolean{
  const vm: Component = this
  // 页面的挂载点,真实的元素
  const prevEl = vm.$el
  // 老 VNode
  const prevVnode = vm._vnode
  const restoreActiveInstance = setActiveInstance(vm)
  // 新 VNode
  vm._vnode = vnode
  // Vue.prototype.__patch__ is injected in entry points
  // based on the rendering backend used.
  if (!prevVnode) {
    // 老 VNode 不存在,表示首次渲染,即初始化页面时走这里
    vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
  } else {
    // 响应式数据更新时,即更新页面时走这里
    vm.$el = vm.__patch__(prevVnode, vnode)
  }
  restoreActiveInstance()
  // update __vue__ reference
  if (prevEl) {
    prevEl.__vue__ = null
  }
  if (vm.$el) {
    vm.$el.__vue__ = vm
  }
  // if parent is an HOC, update its $el as well
  if (vm.$vnode && vm.$parent && vm.$vnode === vm.$parent._vnode) {
    vm.$parent.$el = vm.$el
  }
  // updated hook is called by the scheduler to ensure that children are
  // updated in a parent's updated hook.
}
复制代码

__patch__

// src/platforms/web/runtime/index.js
//  web 平台的 patch 函数,不同平台的定义不相同。
Vue.prototype.__patch__ = inBrowser ? patch : noop
复制代码

patch

// src/platforms/web/runtime/patch.js
import * as nodeOps from 'web/runtime/node-ops'
import { createPatchFunction } from 'core/vdom/patch'
import baseModules from 'core/vdom/modules/index'
import platformModules from 'web/runtime/modules/index'

// the directive module should be applied last, after all
// built-in modules have been applied.
const modules = platformModules.concat(baseModules)

// 传入平台特有的一些操作,然后返回一个 patch 函数
export const patch: Function = createPatchFunction({ nodeOps, modules })
复制代码

patchcreatePatchFunction 的返回值,这里传入了一个对象,nodeOps 封装了一系列相关平台 DOM的一些操作方法,modules 表示平台特有的一些操作,比如:attr、class、style、event 等,还有核心的 directive 和 ref,它们会向外暴露一些特有的方法。这里不做详细介绍了,有兴趣的老铁可以去了解了解。

createPatchFunction

// src/core/vdom/patch.js
const hooks = ['create''activate''update''remove''destroy']
/**
 * 传入相关平台一些功能操作,最后返回 patch 函数
 */
export function createPatchFunction (backend{
  let i, j
  const cbs = {}

  const { modules, nodeOps } = backend
  /**
   * hooks = ['create', 'activate', 'update', 'remove', 'destroy']
   * 遍历这些钩子,然后从 modules 的各个模块中找到相应的方法,比如:directives 中的 create、update、destroy 方法
   *  cbs[hook] = [hook 方法],比如: cbs.create = [fn1, fn2, ...]
   */
  for (i = 0; i < hooks.length; ++i) {
    // 比如 cbs.create = []
    cbs[hooks[i]] = []
    for (j = 0; j < modules.length; ++j) {
      if (isDef(modules[j][hooks[i]])) {
        // 遍历各个 modules,找出各个 module 中的 create 方法,然后添加到 cbs.create 数组中
        cbs[hooks[i]].push(modules[j][hooks[i]])
      }
    }
  }

  /**
   * ...这里定义了一大堆辅助函数,下面用到了捡重点看一下,不一一描述了。
   */

  /**
   * @param oldVnode  旧节点,可以不存在或是一个 DOM 对象
   * @param vnode  新节点,_render 返回的节点
   * @param hydrating  是否是服务端渲染
   * @param removeOnly  是给 transition-group 用的
   */
  return function patch (oldVnode, vnode, hydrating, removeOnly{
    // 新节点不存在,旧节点存在,表示移除,销毁旧节点。
    if (isUndef(vnode)) {
      if (isDef(oldVnode)) invokeDestroyHook(oldVnode)
      return
    }
    let isInitialPatch = false
    const insertedVnodeQueue = []
    if (isUndef(oldVnode)) {
      // 新节点存在,旧节点不存在,表示新增。
      isInitialPatch = true
      createElm(vnode, insertedVnodeQueue)
    } else {
      // 新旧节点都存在

      // 旧节点是否为真实的元素
      const isRealElement = isDef(oldVnode.nodeType)
      if (!isRealElement && sameVnode(oldVnode, vnode)) {
        // patch existing root node
        // 都存在,旧节点不是真实元素且新旧节点是同一节点,表示修改 去做对比
        patchVnode(oldVnode, vnode, insertedVnodeQueue, nullnull, removeOnly)
      } else {
         // 都存在,旧节点不是真实元素或新旧节点不是同一节点
        if (isRealElement) {
          // mounting to a real element
          // check if this is server-rendered content and if we can perform
          // a successful hydration.
          // 挂载到真实元素和处理服务端渲染
          if (oldVnode.nodeType === 1 && oldVnode.hasAttribute(SSR_ATTR)) {
            oldVnode.removeAttribute(SSR_ATTR)
            hydrating = true
          }
          if (isTrue(hydrating)) {
            if (hydrate(oldVnode, vnode, insertedVnodeQueue)) {
              invokeInsertHook(vnode, insertedVnodeQueue, true)
              return oldVnode
            } else if (process.env.NODE_ENV !== 'production') {
              warn(
                'The client-side rendered virtual DOM tree is not matching ' +
                'server-rendered content. This is likely caused by incorrect ' +
                'HTML markup, for example nesting block-level elements inside ' +
                '<p>, or missing <tbody>. Bailing hydration and performing ' +
                'full client-side render.'
              )
            }
          }
          // either not server-rendered, or hydration failed.
          // create an empty node and replace it
          // 不是服务端渲染或服务端渲染失败,把 oldVnode 转换成 VNode 对象.
          oldVnode = emptyNodeAt(oldVnode)
        }
        // replacing existing element
        // 旧节点的真实元素
        const oldElm = oldVnode.elm
        // 旧节点的父元素
        const parentElm = nodeOps.parentNode(oldElm)
        // create new node
        // 通过虚拟节点创建真实的元素并插入到它的父节点中
        createElm(
          vnode,
          insertedVnodeQueue,
          // extremely rare edge case: do not insert if old element is in a
          // leaving transition. Only happens when combining transition +
          // keep-alive + HOCs. (#4590)
          oldElm._leaveCb ? null : parentElm,
          nodeOps.nextSibling(oldElm)
        )
        // update parent placeholder node element, recursively
        // 递归更新父占位符节点元素(异步组件)
        if (isDef(vnode.parent)) {
          let ancestor = vnode.parent
          const patchable = isPatchable(vnode)
          while (ancestor) {
            for (let i = 0; i < cbs.destroy.length; ++i) {
              cbs.destroy[i](ancestor)
            }
            ancestor.elm = vnode.elm
            if (patchable) {
              for (let i = 0; i < cbs.create.length; ++i) {
                cbs.create[i](emptyNode, ancestor)
              }
              // #6513
              // invoke insert hooks that may have been merged by create hooks.
              // e.g. for directives that uses the "inserted" hook.
              const insert = ancestor.data.hook.insert
              if (insert.merged) {
                // start at index 1 to avoid re-invoking component mounted hook
                for (let i = 1; i < insert.fns.length; i++) {
                  insert.fns[i]()
                }
              }
            } else {
              registerRef(ancestor)
            }
            ancestor = ancestor.parent
          }
        }
        // destroy old node
        // 移除旧节点
        if (isDef(parentElm)) {
          removeVnodes([oldVnode], 00)
        } else if (isDef(oldVnode.tag)) {
          invokeDestroyHook(oldVnode)
        }
      }
    }
    invokeInsertHook(vnode, insertedVnodeQueue, isInitialPatch)
    return vnode.elm
  }
}
复制代码

createPatchFunction 返回的 patch 方法来看,主要分为这么几种情况做处理:

  • 新节点不存在,旧节点存在,表示移除
  • 新节点存在,旧节点不存在,表示新增
  • 新旧节点都存在,旧节点不是真实的元素且新旧节点是同一节点,表示 修改(更新)
  • 新旧节点都存在,旧节点是真实的元素,一般是初始化渲染,旧节点的真实 DOM 也就是传入进来的 vm.$el 对应的元素,比如 <div id="app">;这里还有一个情况就是当 vnode.parent 存在,又不是同一节点,表示 替换(更新),比如异步组件。

移除节点

invokeDestroyHook

// src/core/vdom/patch.js
/**
 * 销毁节点:
 *   执行组件的 destroy 钩子,即执行 $destroy 方法
 *   执行组件各个模块(style、class、directive 等)的 destroy 方法
 *   如果 vnode 还存在子节点,则递归调用 invokeDestroyHook
 */
function invokeDestroyHook (vnode{
  let i, j
  const data = vnode.data
  if (isDef(data)) {
    if (isDef(i = data.hook) && isDef(i = i.destroy)) i(vnode)
    for (i = 0; i < cbs.destroy.length; ++i) cbs.destroy[i](vnode)
  }
  if (isDef(i = vnode.children)) {
    for (j = 0; j < vnode.children.length; ++j) {
      invokeDestroyHook(vnode.children[j])
    }
  }
}
复制代码

初始化

createPatchFunction 中的 patch 方法内,由于传入的 vm.$el,实际上是一个真实的 DOM,所以 isRealElementtrue,(服务端渲染的先跳过)然后通过 emptyNodeAt 把 oldVnode 转换成 VNode 对象。

emptyNodeAt

// src/core/vdom/patch.js
function emptyNodeAt (elm{
  return new VNode(nodeOps.tagName(elm).toLowerCase(), {}, [], undefined, elm)
}
复制代码

createElm

然后调用 createElm 方法,这个是重点:

// src/core/vdom/patch.js
function createElm (
  vnode,
  insertedVnodeQueue,
  parentElm,
  refElm,
  nested,
  ownerArray,
  index
{
  if (isDef(vnode.elm) && isDef(ownerArray)) {
    // This vnode was used in a previous render!
    // now it's used as a new node, overwriting its elm would cause
    // potential patch errors down the road when it's used as an insertion
    // reference node. Instead, we clone the node on-demand before creating
    // associated DOM element for it.
    vnode = ownerArray[index] = cloneVNode(vnode)
  }
  vnode.isRootInsert = !nested // for transition enter check
  /**
   * 1、如果 vnode 是一个组件,则执行 init 钩子,创建组件实例并挂载,
   * 然后为组件执行各个模块的 create 钩子
   *   如果组件被 keep-alive 包裹,则激活组件
   * 2、如果是一个普通元素,则什么也不做
   */
  if (createComponent(vnode, insertedVnodeQueue, parentElm, refElm)) {
    return
  }
  // 获取 Data 对象
  const data = vnode.data
  // 获取子VNode
  const children = vnode.children
  // 判断 tag
  const tag = vnode.tag
  if (isDef(tag)) {
   // 如有有 tag 属性
    if (process.env.NODE_ENV !== 'production') {
      if (data && data.pre) {
        creatingElmInVPre++
      }
       // 未知标签
      if (isUnknownElement(vnode, creatingElmInVPre)) {
        warn(
          'Unknown custom element: <' + tag + '> - did you ' +
          'register the component correctly? For recursive components, ' +
          'make sure to provide the "name" option.',
          vnode.context
        )
      }
    }
    // 创建元素节点
    vnode.elm = vnode.ns
      ? nodeOps.createElementNS(vnode.ns, tag)
      : nodeOps.createElement(tag, vnode)
    setScope(vnode)
    /* istanbul ignore if */
    if (__WEEX__) {
      // in Weex, the default insertion order is parent-first.
      // List items can be optimized to use children-first insertion
      // with append="tree".
      const appendAsTree = isDef(data) && isTrue(data.appendAsTree)
      if (!appendAsTree) {
        if (isDef(data)) {
          invokeCreateHooks(vnode, insertedVnodeQueue)
        }
        insert(parentElm, vnode.elm, refElm)
      }
      createChildren(vnode, children, insertedVnodeQueue)
      if (appendAsTree) {
        if (isDef(data)) {
          invokeCreateHooks(vnode, insertedVnodeQueue)
        }
        insert(parentElm, vnode.elm, refElm)
      }
    } else {
      // 递归创建所有子节点(普通元素、组件)
      createChildren(vnode, children, insertedVnodeQueue)
      if (isDef(data)) {
        invokeCreateHooks(vnode, insertedVnodeQueue)
      }
      // 将节点插入父节点
      insert(parentElm, vnode.elm, refElm)
    }
    if (process.env.NODE_ENV !== 'production' && data && data.pre) {
      creatingElmInVPre--
    }
  } else if (isTrue(vnode.isComment)) {
    // 注释节点,创建注释节点并插入父节点
    vnode.elm = nodeOps.createComment(vnode.text)
    insert(parentElm, vnode.elm, refElm)
  } else {
    // 文本节点,创建文本节点并插入父节点
    vnode.elm = nodeOps.createTextNode(vnode.text)
    insert(parentElm, vnode.elm, refElm)
  }
}
复制代码

createElm 的作用就是通过 VNode 创建真实的 DOM 插入到父节点中,它首先会执行 createComponent 方法,这个方法是用来创建子组件的,在初始化的时候会返回 false,后面组件新增的时候再看这个方法。然后会对判断 vnode.tag,如果存在的话,会走入下面的逻辑:

vnode.elm = vnode.ns
? nodeOps.createElementNS(vnode.ns, tag)
: nodeOps.createElement(tag, vnode)
复制代码

createElementNS

// src/platforms/web/runtime/node-ops.js
// 创建带命名空间的元素节点
export function createElementNS (namespacestring, tagName: string): Element {
  return document.createElementNS(namespaceMap[namespace], tagName)
}
复制代码

createElement

// src/platforms/web/runtime/node-ops.js
// 创建标签名为 tagName 的元素节点
export function createElement (tagName: string, vnode: VNode): Element {
  // 创建元素节点
  const elm = document.createElement(tagName)
  if (tagName !== 'select') {
    return elm
  }
  // false or null will remove the attribute but undefined will not
  // 如果是 select 元素,则为它设置 multiple 属性
  if (vnode.data && vnode.data.attrs && vnode.data.attrs.multiple !== undefined) {
    elm.setAttribute('multiple''multiple')
  }
  return elm
}
复制代码

接着会判断 __WEEX__,这个是 Native 端的,跳过,接着执行 createChildren

createChildren

// src/core/vdom/patch.js
// 创建所有子节点,并将子节点插入父节点,形成一棵 DOM 树
function createChildren (vnode, children, insertedVnodeQueue{
  if (Array.isArray(children)) {
    // children 是数组,表示是一组节点
    if (process.env.NODE_ENV !== 'production') {
      // 检测这组节点的 key 是否重复
      checkDuplicateKeys(children)
    }
    // 遍历这组节点,依次创建这些节点然后插入父节点,形成一棵 DOM 树
    for (let i = 0; i < children.length; ++i) {
      createElm(children[i], insertedVnodeQueue, vnode.elm, nulltrue, children, i)
    }
  } else if (isPrimitive(vnode.text)) {
    // 说明是文本节点,创建文本节点,并插入父节点
    nodeOps.appendChild(vnode.elm, nodeOps.createTextNode(String(vnode.text)))
  }
}
复制代码

createChildren  实际就是遍历子 VNode,递归调用 createElm,深度优先的遍历算法。这里要注意的一点是在遍历过程中会把 vnode.elm 作为父容器的 DOM 节点占位符传入。

然后调用 invokeCreateHooks :

invokeCreateHooks

// src/core/vdom/patch.js
/**
  * 执行所有的 create 的钩子并把 vnode push 到 insertedVnodeQueue 中
  * 调用各个模块的 create 方法,比如创建属性的、创建样式的、指令的等等
  */
function invokeCreateHooks (vnode, insertedVnodeQueue{
  for (let i = 0; i < cbs.create.length; ++i) {
    cbs.create[i](emptyNode, vnode)
  }
  i = vnode.data.hook // Reuse variable
  if (isDef(i)) {
    if (isDef(i.create)) i.create(emptyNode, vnode)
    if (isDef(i.insert)) insertedVnodeQueue.push(vnode)
  }
}
复制代码

最后调用 insert 把 DOM 插入父节点中。

insert

// src/core/vdom/patch.js
// 向父节点插入节点
function insert (parent, elm, ref{
  if (isDef(parent)) {
    if (isDef(ref)) {
      if (nodeOps.parentNode(ref) === parent) {
        nodeOps.insertBefore(parent, elm, ref)
      }
    } else {
      nodeOps.appendChild(parent, elm)
    }
  }
}
复制代码
// src/platforms/web/runtime/node-ops.js
// 在指定节点前插入节点
export function insertBefore (parentNode: Node, newNode: Node, referenceNode: Node{
  parentNode.insertBefore(newNode, referenceNode)
}
// 添加子节点
export function appendChild (node: Node, child: Node{
  node.appendChild(child)
}
复制代码

到这里 createElm 中判断 vnode.tag,如果存在的的逻辑走完了,如果不存在的话,它可能是注释或者纯文本节点。

// src/core/vdom/patch.js
if (isDef(tag)) {
  // ...else if (isTrue(vnode.isComment)) {
  // 注释节点,创建注释节点并插入父节点
  vnode.elm = nodeOps.createComment(vnode.text)
  insert(parentElm, vnode.elm, refElm)
} else {
  // 文本节点,创建文本节点并插入父节点
  vnode.elm = nodeOps.createTextNode(vnode.text)
  insert(parentElm, vnode.elm, refElm)
}
复制代码
// src/platforms/web/runtime/node-ops.js
// 创建注释节点
export function createComment (text: string): Comment {
  return document.createComment(text)
}
// 创建文本节点
export function createTextNode (text: string): Text {
  return document.createTextNode(text)
}
复制代码

到这里返回的 patch 中的 createElmcreateChildren 会递归创建子节点或组件 )就执行完了。接下来就是移除旧节点了。

// 移除老节点
if (isDef(parentElm)) {
  removeVnodes([oldVnode], 00)
} else if (isDef(oldVnode.tag)) {
  invokeDestroyHook(oldVnode)
}
复制代码

在初始化 _update 执行完,调用 mounted 声明周期钩子,初始化执行完毕

// src/core/instance/lifecycle.js
export function mountComponent (
  vm: Component,
  el: ?Element,
  hydrating?: boolean
): Component {
  // ...
  updateComponent = () => {
    vm._update(vm._render(), hydrating)
  }
  // vm.$vnode 表示 Vue 实例的父虚拟 Node,所以它为 Null 则表示当前是根 Vue 的实例
  if (vm.$vnode == null) {
    vm._isMounted = true
    callHook(vm, 'mounted')
  }
  return vm
}
复制代码

新增

当新节点存在,旧节点不存在的时候,表示新增。在上面初始化说到 createChildren 方法会对子节点循环调用 createElm。当 createElm 遇到组件时的处理方式:

createElm

// src/core/vdom/patch.js
function createElm (
  vnode,
  insertedVnodeQueue,
  parentElm,
  refElm,
  nested,
  ownerArray,
  index
{
  // ...
  if (createComponent(vnode, insertedVnodeQueue, parentElm, refElm)) {
    return
  }
  // ...
}
复制代码

createComponent 的作用就是创建组件,这里对它的返回值做了个判断,如果返回 true 的话就直接结束。但是这时返回的不是 true

createComponent

// src/ore/dom/atch.js
/**
 * 如果 vnode 是一个组件,则执行 init 钩子,创建组件实例,并挂载
 * 然后为组件执行各个模块的 create 方法
 * @param {*} vnode 组件新的 vnode
 * @param {*} insertedVnodeQueue 数组
 * @param {*} parentElm oldVnode 的父节点
 * @param {*} refElm oldVnode 的下一个兄弟节点
 * @returns 如果 vnode 是一个组件并且组件创建成功,则返回 true,否则返回 undefined
 */
function createComponent (vnode, insertedVnodeQueue, parentElm, refElm{
  let i = vnode.data
  if (isDef(i)) {
    // 组件实例时候已存在且keep-alive包裹
    const isReactivated = isDef(vnode.componentInstance) && i.keepAlive
    if (isDef(i = i.hook) && isDef(i = i.init)) {
      // 如果 vnode 是一个组件,条件满足,i 就是 init钩子函数。
      // 如果是被 keep-alive 包裹的组件,先执行 init 后会在执行 prepatch 钩子。
      i(vnode, false /* hydrating */)
    }
    // after calling the init hook, if the vnode is a child component
    // it should've created a child instance and mounted it. the child
    // component also has set the placeholder vnode's elm.
    // in that case we can just return the element and be done.
    if (isDef(vnode.componentInstance)) {
      // 如果 vnode 的实例存在
      // 执行各个模块的的 create 钩子,创建属性的、创建样式的、指令等
      initComponent(vnode, insertedVnodeQueue)
      // 将组件的 DOM 节点插入到父节点内
      insert(parentElm, vnode.elm, refElm)
      if (isTrue(isReactivated)) {
        // 组件被 keep-alive 包裹的情况,激活组件
        reactivateComponent(vnode, insertedVnodeQueue, parentElm, refElm)
      }
      return true
    }
  }
}
复制代码

vnode 是一个组件 VNode,i 就是 init 钩子函数。

init

// src/ore/dom/reate-component.js
// patch 期间在组件 VNode 上调用的内联钩子
// inline hooks to be invoked on component VNodes during patch
const componentVNodeHooks = {
  // 初始化
  init (vnode: VNodeWithData, hydratingboolean): ?boolean {
    if (
      vnode.componentInstance &&
      !vnode.componentInstance._isDestroyed &&
      vnode.data.keepAlive
    ) {
      // 被 keep-alive 包裹的组件
      // kept-alive components, treat as a patch
      const mountedNode: any = vnode // work around flow
      // 更新 VNode
      componentVNodeHooks.prepatch(mountedNode, mountedNode)
    } else {
      // 创建组件实例,即 new vnode.componentOptions.Ctor(options) => 得到 Vue 组件实例
      const child = vnode.componentInstance = createComponentInstanceForVnode(
        vnode,
        activeInstance
      )
      // 调用 $mount 方法,进入挂载阶段。
      child.$mount(hydrating ? vnode.elm : undefined, hydrating)
    }
  },
  // 更新 VNode
  prepatch (oldVnode: MountedComponentVNode, vnode: MountedComponentVNode) {
    // 新的 VNode 配置项
    const options = vnode.componentOptions
    // 旧的 VNode 组件实例
    const child = vnode.componentInstance = oldVnode.componentInstance
    // 用新的更新旧的
    updateChildComponent(
      child,
      options.propsData, // updated props
      options.listeners, // updated listeners
      vnode, // new parent vnode
      options.children // new children
    )
  }
  // ...
}
复制代码

init 中,如果是被 keep-alive 包裹,则会调用 componentVNodeHooks.prepatch 方法用新的 vnode 配置去更新旧的 vnode 配置。 如果没有被 keep-alive 包裹,则通过 createComponentInstanceForVnode 创建 Vue 组件的实例。然后调用 $mount 挂载组件.

createComponentInstanceForVnode

// src/core/vdom/create-component.js
// new vnode.componentOptions.Ctor(options) => 得到 Vue 组件实例
export function createComponentInstanceForVnode (
  // we know it's MountedComponentVNode but flow doesn't
  vnode: any,
  // activeInstance in lifecycle state
  parent: any
): Component {
  const options: InternalComponentOptions = {
    // 表示它是一个组件
    _isComponenttrue,
    _parentVnode: vnode,
    // 表示当前激活的组件实例
    parent
  }
  // 检查内联模版渲染函数
  const inlineTemplate = vnode.data.inlineTemplate
  if (isDef(inlineTemplate)) {
    options.render = inlineTemplate.render
    options.staticRenderFns = inlineTemplate.staticRenderFns
  }
  // new VueComponent(options) => Vue 实例
  return new vnode.componentOptions.Ctor(options)
}
复制代码

这里的 vnode.componentOptions.Ctor 对应的就是组件的构造函数。它实际继承于 Vue 的一个构造器 Sub

vnode.componentOptions.Ctor

// src/core/vdom/create-component.js
// context.$options._base = Vue
const baseCtor = context.$options._base
// 当 Ctor 为配置对象时,通过 Vue.extend 将其转为构造函数
// plain options object: turn it into a constructor
if (isObject(Ctor)) {
  Ctor = baseCtor.extend(Ctor)
}
复制代码
//src/coreglobal-api/extend.js
Vue.extend = function (extendOptions: Object): Function {
    extendOptions = extendOptions || {}
    const Super = this
    const SuperId = Super.cid
    /**
     * 利用缓存,如果存在则直接返回缓存中的构造函数
     */
    const cachedCtors = extendOptions._Ctor || (extendOptions._Ctor = {})
    if (cachedCtors[SuperId]) {
      return cachedCtors[SuperId]
    }
    const name = extendOptions.name || Super.options.name
    if (process.env.NODE_ENV !== 'production' && name) {
      validateComponentName(name)
    }
    // 定义 Sub 构造函数,和 Vue 构造函数一样
    const Sub = function VueComponent (options{
      // 初始化
      this._init(options)
    }
    // 通过原型继承的方式继承 Vue
    Sub.prototype = Object.create(Super.prototype)
    Sub.prototype.constructor = Sub
    Sub.cid = cid++
    // 选项合并,合并 Vue 的配置项到 自己的配置项上来
    Sub.options = mergeOptions(
      Super.options,
      extendOptions
    )
    // 记录自己的基类
    Sub['super'] = Super
    // 初始化 props,将 props 配置代理到 Sub.prototype._props 对象上
    // 在组件内通过 this._props 方式可以访问
    if (Sub.options.props) {
      initProps(Sub)
    }
    // 初始化 computed,将 computed 配置代理到 Sub.prototype 对象上
    // 在组件内可以通过 this.computedKey 的方式访问
    if (Sub.options.computed) {
      initComputed(Sub)
    }
    // 定义 extend/mixin/use 这三个静态方法,允许在 Sub 基础上再进一步构造子类
    Sub.extend = Super.extend
    Sub.mixin = Super.mixin
    Sub.use = Super.use
    // 定义 component、filter、directive 三个静态方法
    ASSET_TYPES.forEach(function (type{
      Sub[type] = Super[type]
    })
    // 递归组件的原理,如果组件设置了 name 属性,则将自己注册到自己的 components 选项中
    if (name) {
      Sub.options.components[name] = Sub
    }
    // 在扩展时保留对基类选项的引用。
    // 稍后在实例化时,我们可以检查 Super 的选项是否具有更新
    Sub.superOptions = Super.options
    Sub.extendOptions = extendOptions
    Sub.sealedOptions = extend({}, Sub.options)
    // 缓存
    cachedCtors[SuperId] = Sub
    return Sub
  }
}
复制代码

new vnode.componentOptions.Ctor(options) 实例化其实就相当于 new Sub(options)。在 new Sub(options) 的过程中,调用 _init:

_init

// src/core/instance/init.js
Vue.prototype._init = function (options?: Object{
  const vm: Component = this
  // ...
  if (options && options._isComponent) {
    // optimize internal component instantiation
    // since dynamic options merging is pretty slow, and none of the
    // internal component options needs special treatment.
    initInternalComponent(vm, options)
  } else {
    vm.$options = mergeOptions(
      resolveConstructorOptions(vm.constructor),
      options || {},
      vm
    )
  }
  //...
  if (vm.$options.el) {
    vm.$mount(vm.$options.el)
  }
}
复制代码

这里因为 options._isComponenttrue,调用 initInternalComponent 合并了一些配置,最后由于组件的初始化没有 vm.$options.el ,所以这里的挂载会跳过。

回到 init 的过程中,在完成实例化的 _init 之后,接下来回执行 child.$mount(hydrating ? vnode.elm : undefined, hydrating)hydrating 表示服务端渲染,所以这里相当于执行 child.$mount(undefined, false) , $mount 中调用 mountComponent,然后 mountComponent 中又会调用 updateComponent :

updateComponent = () => {
  vm._update(vm._render(), hydrating)
}
复制代码

接下来又会调用 vm._render() 生成组件的 VNode ,然后执行 vm._update 去渲染 VNode ,那么回到 _update,最后就是调用 __patch__,也就是 patch :

patch

// src/core/vdom/patch.js
return function patch (oldVnode, vnode, hydrating, removeOnly{
  // ...
 // 新节点存在,旧节点不存在
  if (isUndef(oldVnode)) {
    isInitialPatch = true
    createElm(vnode, insertedVnodeQueue)
  }
  // ...
}
复制代码

到这里又开始的 createElm 方法中:

createElm

// src/core/vdom/patch.js
function createElm (
  vnode,
  insertedVnodeQueue,
  parentElm,
  refElm,
  nested,
  ownerArray,
  index
{
  // ...
  if (createComponent(vnode, insertedVnodeQueue, parentElm, refElm)) {
    return
  }
  // 获取 Data 对象
  const data = vnode.data
  // 获取子VNode
  const children = vnode.children
  // 判断 tag
  const tag = vnode.tag
  if (isDef(tag)) {
    //...
    // 创建元素节点
    vnode.elm = vnode.ns
      ? nodeOps.createElementNS(vnode.ns, tag)
      : nodeOps.createElement(tag, vnode)
    setScope(vnode)
    /* istanbul ignore if */
    if (__WEEX__) {
      // ...
    } else {
      // 递归创建所有子节点(普通元素、组件)
      createChildren(vnode, children, insertedVnodeQueue)
      if (isDef(data)) {
        invokeCreateHooks(vnode, insertedVnodeQueue)
      }
      // 将节点插入父节点
      insert(parentElm, vnode.elm, refElm)
    }
    // ...
  } else if (isTrue(vnode.isComment)) {
    // 注释节点,创建注释节点并插入父节点
    vnode.elm = nodeOps.createComment(vnode.text)
    insert(parentElm, vnode.elm, refElm)
  } else {
    // 文本节点,创建文本节点并插入父节点
    vnode.elm = nodeOps.createTextNode(vnode.text)
    insert(parentElm, vnode.elm, refElm)
  }
}
复制代码

这时候传入的 vnode 是组件的渲染 vnode ,也就是 render 之后的 vnode ,如果组件的根节点是普通元素,就创建元素节点,然后遍历子节点递归调用 createElm,过程中如果遇到的 VNode 是一个组件,则重复这个过程。这样就通过递归创建了完整的组件树。

在完成组件的整个 patch 过程后,最后执行 insert(parentElm, vnode.elm, refElm) 完成组件的 DOM 插入。

更新

还记得在响应式原理吗?但数据发生变化时,会触发 watcher 的回调函数。使组件进行更新。

updateComponent = () => {
  vm._update(vm._render(), hydrating)
}

new Watcher(vm, updateComponent, noop, {
  before () {
    if (vm._isMounted) {
      callHook(vm, 'beforeUpdate')
    }
  }
}, true /* isRenderWatcher */)
复制代码

实际上还是调用了_update , patch 函数。patch 中通过 sameVnode 方法判断新节点和旧节点是否是同一节点,而进入不同的处理方式。

新旧节点不同

// src/core/vdom/patch.js
return function patch (oldVnode, vnode, hydrating, removeOnly{
  // ...
  if (isUndef(oldVnode)) {
    // ...
  } else {
    // ...
    if (!isRealElement && sameVnode(oldVnode, vnode)) {
      // ...
    } else {
      if (isRealElement) {
        // replacing existing element
        // 旧节点的真实DOM
        const oldElm = oldVnode.elm
        // 旧节点的父元素
        const parentElm = nodeOps.parentNode(oldElm)

        // create new node
        // 通过虚拟节点创建真实的 DOM 并插入到它的父节点中
        createElm(
          vnode,
          insertedVnodeQueue,
          // extremely rare edge case: do not insert if old element is in a
          // leaving transition. Only happens when combining transition +
          // keep-alive + HOCs. (#4590)
          oldElm._leaveCb ? null : parentElm,
          nodeOps.nextSibling(oldElm)
        )

        // update parent placeholder node element, recursively
        // 递归更新父占位符节点元素
        if (isDef(vnode.parent)) {
          let ancestor = vnode.parent
          const patchable = isPatchable(vnode)
          while (ancestor) {
            for (let i = 0; i < cbs.destroy.length; ++i) {
              cbs.destroy[i](ancestor)
            }
            ancestor.elm = vnode.elm
            if (patchable) {
              for (let i = 0; i < cbs.create.length; ++i) {
                cbs.create[i](emptyNode, ancestor)
              }
              // #6513
              // invoke insert hooks that may have been merged by create hooks.
              // e.g. for directives that uses the "inserted" hook.
              const insert = ancestor.data.hook.insert
              if (insert.merged) {
                // start at index 1 to avoid re-invoking component mounted hook
                for (let i = 1; i < insert.fns.length; i++) {
                  insert.fns[i]()
                }
              }
            } else {
              registerRef(ancestor)
            }
            ancestor = ancestor.parent
          }
        }

        // destroy old node
        // 移除旧节点
        if (isDef(parentElm)) {
          removeVnodes([oldVnode], 00)
        } else if (isDef(oldVnode.tag)) {
          invokeDestroyHook(oldVnode)
        }
      }
    }
  }
}
复制代码

新节点和旧节点不相同的更新只需要,用新的把旧的替换掉,过程大致就是:

  1. 已旧节点为参考点,使用 createElm 创建新节点,并插入 DOM 中。
  2. 更新父的占位符节点。
  3. 移除旧节点,当组件没有被 keep-alive 包裹,移除过程中,就会执行 beforeDestroydestroyed 钩子函数

新旧节点相同

重头戏来了,当新旧节点相同时,会调用 patchVnode 方法,我们常说的diff算法也就发生在这个过程中。

patchVnode

// src/core/vdom/patch.js
function patchVnode (
  oldVnode,
  vnode,
  insertedVnodeQueue,
  ownerArray,
  index,
  removeOnly
{
  // 新旧节点相同,直接返回
  if (oldVnode === vnode) {
    return
  }
  if (isDef(vnode.elm) && isDef(ownerArray)) {
    // clone reused vnode
    vnode = ownerArray[index] = cloneVNode(vnode)
  }
  const elm = vnode.elm = oldVnode.elm
  // 异步占位符节点
  if (isTrue(oldVnode.isAsyncPlaceholder)) {
    if (isDef(vnode.asyncFactory.resolved)) {
      hydrate(oldVnode.elm, vnode, insertedVnodeQueue)
    } else {
      vnode.isAsyncPlaceholder = true
    }
    return
  }
  // 跳过静态节点
  // reuse element for static trees.
  // note we only do this if the vnode is cloned -
  // if the new node is not cloned it means the render functions have been
  // reset by the hot-reload-api and we need to do a proper re-render.
  if (isTrue(vnode.isStatic) &&
    isTrue(oldVnode.isStatic) &&
    vnode.key === oldVnode.key &&
    (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
  ) {
    // 新旧节点都是静态的而且两个节点的 key 一样,并且新节点被 clone 了 或者 新节点有 v-once指令,则复用这部分节点
    vnode.componentInstance = oldVnode.componentInstance
    return
  }
  // 执行组件的 prepatch 钩子
  let i
  const data = vnode.data
  if (isDef(data) && isDef(i = data.hook) && isDef(i = i.prepatch)) {
    i(oldVnode, vnode)
  }
  // 旧节点的子节点
  const oldCh = oldVnode.children
  // 新节点的子节点
  const ch = vnode.children
  // 全量更新新节点的属性,Vue 3.0 在这里做了很多的优化。
  if (isDef(data) && isPatchable(vnode)) {
    // 执行组件的 update 钩子
    for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
    if (isDef(i = data.hook) && isDef(i = i.update)) i(oldVnode, vnode)
  }
  // patch 过程。
  if (isUndef(vnode.text)) {
    // 新节点不是文本节点。
    if (isDef(oldCh) && isDef(ch)) {
      // 新旧节点都有子节点,递归执行 diff 操作。
      if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
    } else if (isDef(ch)) {
      // 新节点有子节点,旧节点没有子节点,先清空旧节点的文本内容,然后新增子节点。
      if (process.env.NODE_ENV !== 'production') {
        checkDuplicateKeys(ch)
      }
      if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
      addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
    } else if (isDef(oldCh)) {
      // 新节点没有子节点,旧节点有子节点,移除所有子节点。
      removeVnodes(oldCh, 0, oldCh.length - 1)
    } else if (isDef(oldVnode.text)) {
      // 新旧节点都没有子节点,若有文本内容则置空。
      nodeOps.setTextContent(elm, '')
    }
  } else if (oldVnode.text !== vnode.text) {
    // 新节点是文本节点,更新文本
    nodeOps.setTextContent(elm, vnode.text)
  }
  if (isDef(data)) {
    // 执行组件的 postpatch 钩子
    if (isDef(i = data.hook) && isDef(i = i.postpatch)) i(oldVnode, vnode)
  }
}
复制代码

在对比新旧 VNode 的时候主要包括三种类型操作:属性更新、文本更新、子节点更新。在 patchVnode 的流程中主要把其分为四个步骤:

  1. 执行 prepatch 钩子函数。
  2. 执行 update 钩子函数。
  3. 完成 patch 过程。
  4. 执行 postpatch 钩子函数。

这里重点关注 patch 过程,先是对 vnode 判断,如果 vnode 是文本节点且文本相同,则更新文本。如果不是文本节点,则做了这么几种情况的处理:

  • 新节点旧节点都有子节点且不相同,通过 updateChildren 来更新子节点。
  • 新节点有子节点,旧节点没有子节点,如果有文本先清空文本,然后通过 addVnodes 新增子节点。
  • 新节点没有子节点,旧节点有子节点,通过 removeVnodes 移除所有子节点。
  • 新节点是文本节点,且新旧文本不同,则更新文本。

在这些更新情况中,updateChildren 最为复杂,我们常说的 diff 双端比较也就发生在这里,重点关注一下。

updateChildren

// src/core/vdom/patch.js
function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly{
  // 旧节点的开始索引
  let oldStartIdx = 0
  // 新节点的开始索引
  let newStartIdx = 0
  // 旧节点的结束索引
  let oldEndIdx = oldCh.length - 1
  // 第一个旧节点
  let oldStartVnode = oldCh[0]
  // 最后一个旧节点
  let oldEndVnode = oldCh[oldEndIdx]
  // 新节点的结束索引
  let newEndIdx = newCh.length - 1
  // 第一个新节点
  let newStartVnode = newCh[0]
  // 最后一个新节点
  let newEndVnode = newCh[newEndIdx]
  let oldKeyToIdx, idxInOld, vnodeToMove, refElm
  // removeOnly是一个特殊的标志,仅由 <transition-group> 使用,以确保被移除的元素在离开转换期间保持在正确的相对位置
  const canMove = !removeOnly
  if (process.env.NODE_ENV !== 'production') {
    // 检查新节点的 key 是否重复
    checkDuplicateKeys(newCh)
  }
  // 遍历新旧两组节点,只要有一组遍历完(开始索引超过结束索引)则跳出循环
  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    if (isUndef(oldStartVnode)) {
      // 如果节点被移动,在当前索引上可能不存在,检测这种情况,如果节点不存在则调整索引
      oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
    } else if (isUndef(oldEndVnode)) {
      oldEndVnode = oldCh[--oldEndIdx]
    } else if (sameVnode(oldStartVnode, newStartVnode)) {
      // 旧开始节点和新开始节点是同一个节点,执行 patch
      patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
      // patch 结束后旧开始和新开始的索引分别加 1
      oldStartVnode = oldCh[++oldStartIdx]
      newStartVnode = newCh[++newStartIdx]
    } else if (sameVnode(oldEndVnode, newEndVnode)) {
      // 旧结束和新结束是同一个节点,执行 patch
      patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
      // patch 结束后旧结束和新结束的索引分别减 1
      oldEndVnode = oldCh[--oldEndIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
      // 旧开始和新结束是同一个节点,执行 patch
      patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
      // 处理被 transtion-group 包裹的组件时使用
      canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
      // patch 结束后旧开始索引加 1,新结束索引减 1
      oldStartVnode = oldCh[++oldStartIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
      // 旧结束和新开始是同一个节点,执行 patch
      patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
      canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
      // patch 结束后,旧结束的索引减 1,新开始的索引加 1
      oldEndVnode = oldCh[--oldEndIdx]
      newStartVnode = newCh[++newStartIdx]
    } else {
      // 如果上面的四种假设都不成立,则通过遍历找到新开始节点在旧节点中的位置索引
      // 找到旧节点中每个节点 key 和 索引之间的关系映射 => oldKeyToIdx = { key1: idx1, ... }
      if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
      // 在映射中找到新开始节点在旧节点中的位置索引
      idxInOld = isDef(newStartVnode.key)
        ? oldKeyToIdx[newStartVnode.key]
        : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
      if (isUndef(idxInOld)) { // New element
        // 在旧节点中没找到新开始节点,则说明是新创建的元素,执行创建
        createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
      } else {
        // 在旧节点中找到新开始节点了
        vnodeToMove = oldCh[idxInOld]
        if (sameVnode(vnodeToMove, newStartVnode)) {
          // 如果这两个节点是同一个,则执行 patch
          patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
          // patch 结束后将该旧节点置为 undefined
          oldCh[idxInOld] = undefined
          canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
        } else {
          // same key but different element. treat as new element
          // 最后这种情况是,找到节点了,但是发现两个节点不是同一个节点,则视为新元素,执行创建
          createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
        }
      }
      // 旧节点向后移动一个
      newStartVnode = newCh[++newStartIdx]
    }
  }
  // 走到这里,说明旧节点或者新节点被遍历完了
  if (oldStartIdx > oldEndIdx) {
    // 说明旧节点被遍历完了,新节点有剩余,则说明这部分剩余的节点是新增的节点,然后添加这些节点
    refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
    addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
  } else if (newStartIdx > newEndIdx) {
    // 说明新节点被遍历完了,旧节点有剩余,说明这部分的节点被删掉了,则移除这些节点
    removeVnodes(oldCh, oldStartIdx, oldEndIdx)
  }
}
复制代码

updateChildren 主要作用是用一种高效的方式对比新旧 VNode 的 children 来获取差异,更新视图。 sameVnode 方法是对比两个节点是否相同。

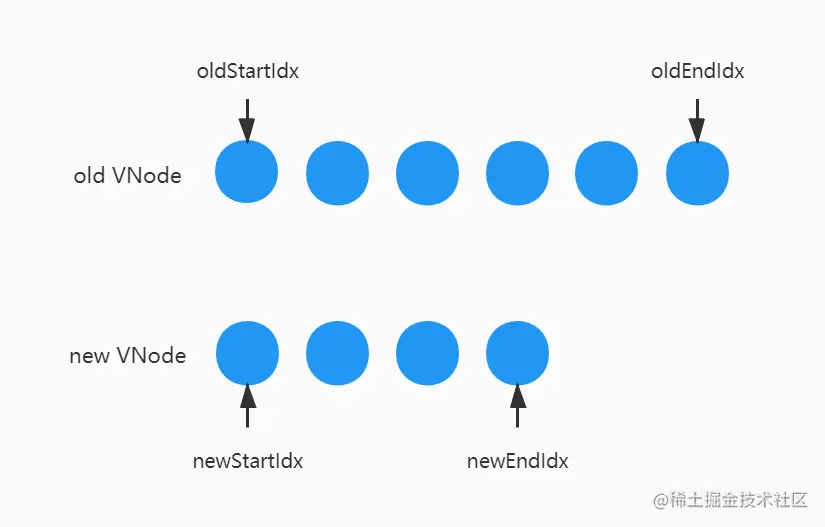

循环之前,在新旧两组子节点的开始和结束位置都会创建变量索引,在循环过程中,这几个变量索引都会向中间靠拢。当 oldStartIdx > oldEndIdx 或者 newStartIdx > newEndIdx 时结束循环。

首先进行 oldStartVnodeoldEndVnodenewStartVnodenewEndVnode 两两交叉比较,做了四种假设。

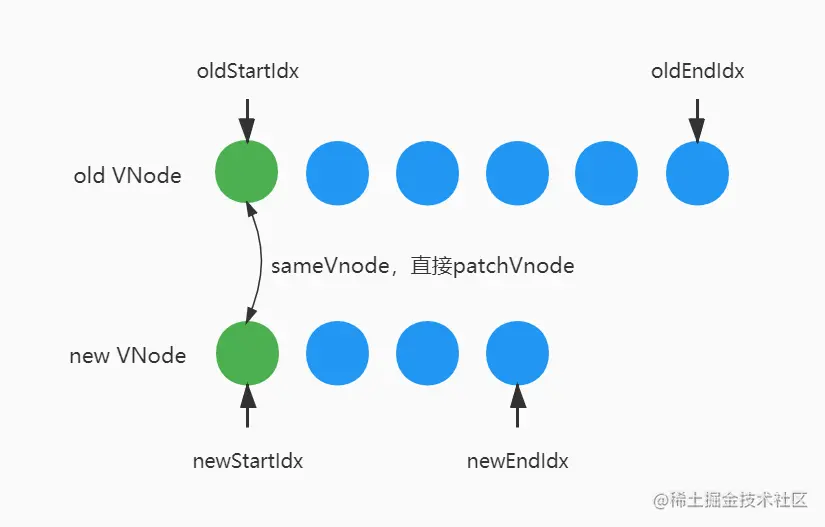

假设旧开始和新开始或者旧结束和新结束相同,直接将该 VNode 节点进行 patchVnode 即可,就避免了一次循环,以提高执行效率,如下图:


如果旧开始和新结束相同,调用 patchVnode ,将真实DOM节点移动到 oldEndVnode 的后面。

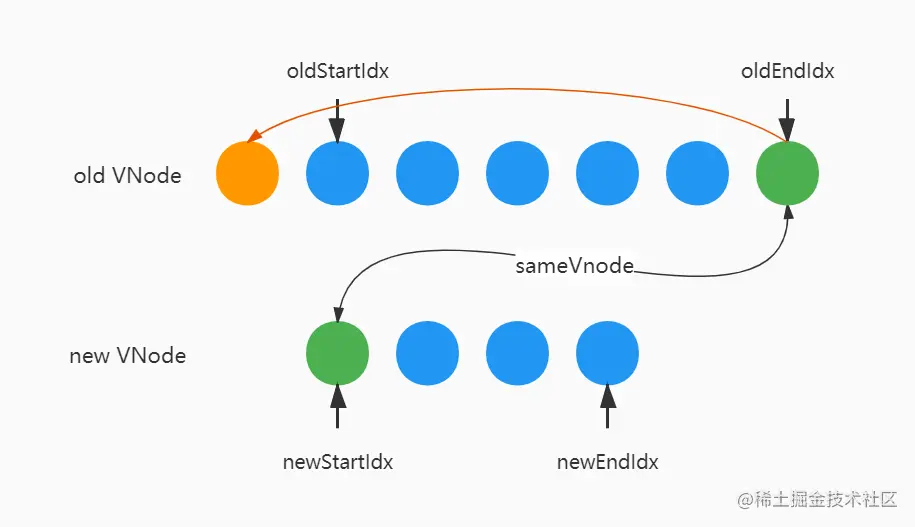

如果旧结束和新开始相同,调用 patchVnode ,将真实DOM节点移动到 oldStartVnode 的前面。

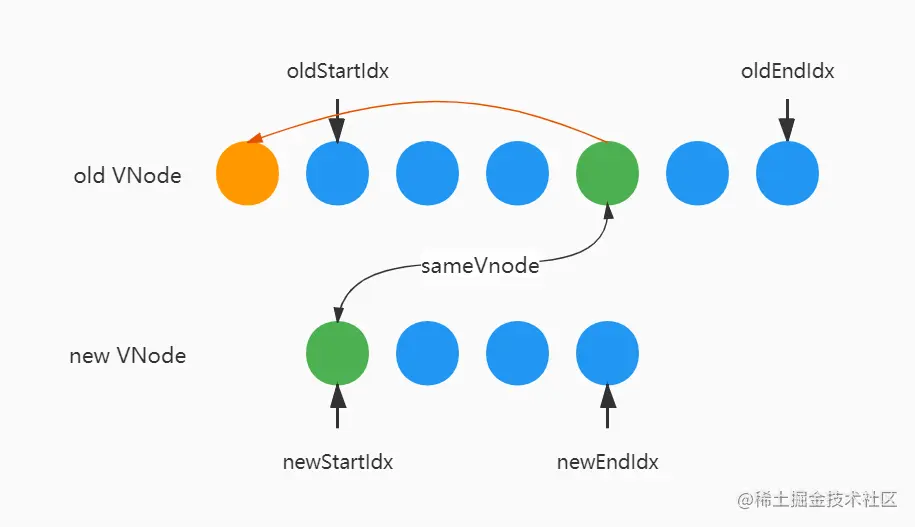

如果上面四种假设均不成立,通过 key在旧节点中找对应的新开始,若存在执行 patchVnode ,同时移动到 oldStartVnode 的前面。


若是找不到一致的 key , 或者 key 相同但不是同一节点,这时候说明是新节点,调用 createElm 执行创建。

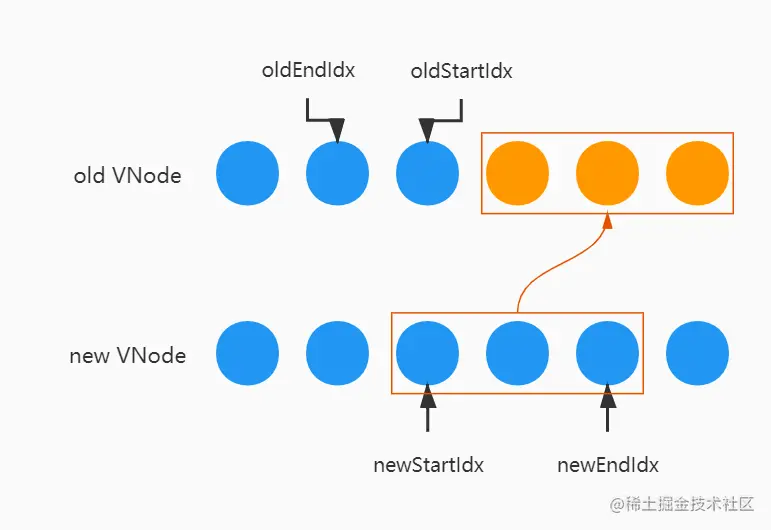

当循环结束时 oldStartIdx > oldEndIdx ,这时候旧节点已遍历完,新节点还没有,说明新节点比旧节点多,这时候需要将剩下的节点对应的 DOM 插入到真实的 DOM 中,调用 addVnodes 方法。

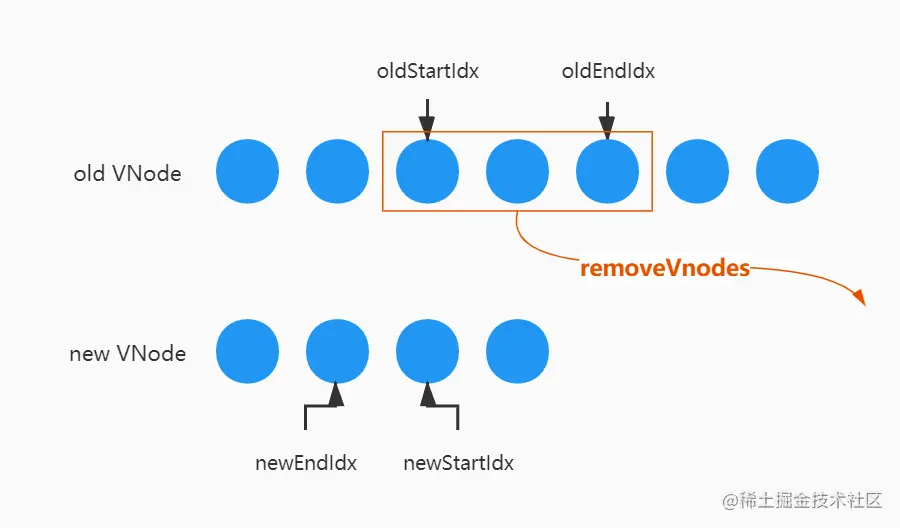

当循环结束时 newStartIdx > newEndIdx ,这时候新节点已遍历完,旧节点还没有,说明旧节点比新节点多,这时候需要将多余的节点删除。


相关链接

Vue(v2.6.14)源码解毒(预):手写一个简易版Vue

Vue(v2.6.14)源码解毒(一):准备工作

Vue(v2.6.14)源码解毒(二):初始化和挂载

Vue(v2.6.14)源码解毒(三):响应式原理

Vue(v2.6.14)源码解毒(四):更新策略

Vue(v2.6.14)源码解毒(五):render和VNode

Vue(v2.6.14)源码解毒(六):update和patch

Vue(v2.6.14)源码解毒(七):模板编译

如果觉得还凑合的话,给个赞吧!!!也可以来我的个人博客逛逛 www.mingme.net/

文章分类
前端
文章标签
