在游戏画面的实时渲染中，模糊效果不仅能提升画面质感，还常用于引导玩家视线、制造景深或动态速度感等视觉效果。
其中，高斯模糊（Gaussian Blur） 以其平滑柔和的特性，被广泛应用于景深、UI 背景虚化等场景。
（高斯模糊示意图）
径向模糊（Radial Blur） 则能营造出速度感与视觉聚焦效果，非常适合表现冲刺、爆炸或特殊技能释放等瞬间。
（径向模糊示意图）
本文将介绍这两种模糊效果的原理及其基于 Cocos Creator 着色器的实现方法。
一、高斯模糊
1.1 核心原理
图像的模糊算法有很多，比如：
-
均值模糊： 将中心像素和周围像素颜色数值加起来求平均，作为中心像素的模糊结果；
-
中值模糊 把中心像素和周围像素的颜色排个顺序，取中间像素的颜色数值作为模糊结果。
高斯模糊则通过将图像与高斯函数进行卷积来模糊图像、减少图像噪声和细节层次，其数学公式为：
💡 在 GLSL 中可封装为以下函数：
float gaussian(float x, float sigma) { return exp(-(x * x) / (2.0 * sigma * sigma)) / (sqrt(6.2831853) * sigma); }

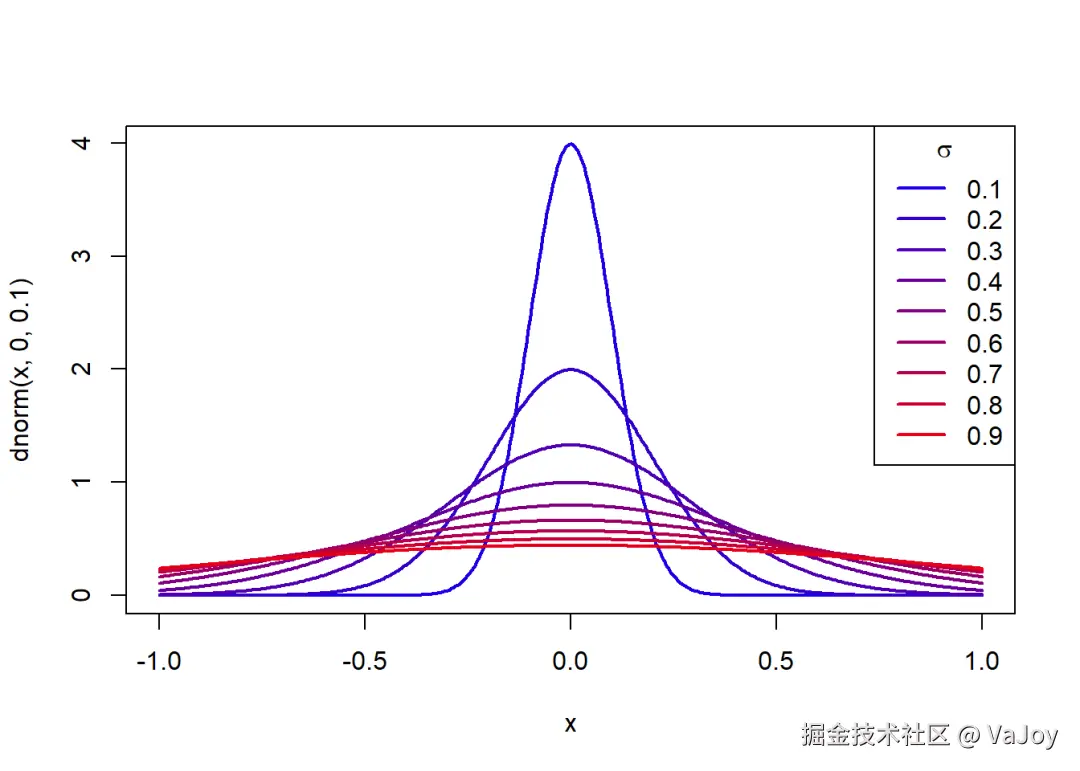

其中 σ（sigma） 是标准差（standard deviation），它控制了高斯曲线的宽度和平滑程度：
该函数乍一看很复杂，其实它就是我们一直都很熟悉的 正态分布（高斯分布） 的概率密度函数，它们是同一个数学概念在不同领域的称呼。
高斯模糊的核心原理正是利用正态分布的权重分配，对像素周围指定区域进行加权混合，最终得到模糊的混合效果。
1.2 单方向 11 点采样实现
根据高斯函数(假设 σ=4.0)，我们可以设定中心像素，以及中心像素两侧共 10 个像素的权重：
// 11点采样的高斯权重(σ=4.0)，和权重总和为 1.0
const float w0 = 0.11992; // 中心点的权重（最大）
const float w1 = 0.11618; // 距离中心第1个像素的权重
const float w2 = 0.10583; // 距离中心第2个像素的权重
const float w3 = 0.09052;
const float w4 = 0.07272;
const float w5 = 0.05483; // 距离中心第5个像素的权重
💡 权重总和应该等于
1.0（保证能量守恒），才能保持混合后的像素亮度不变。

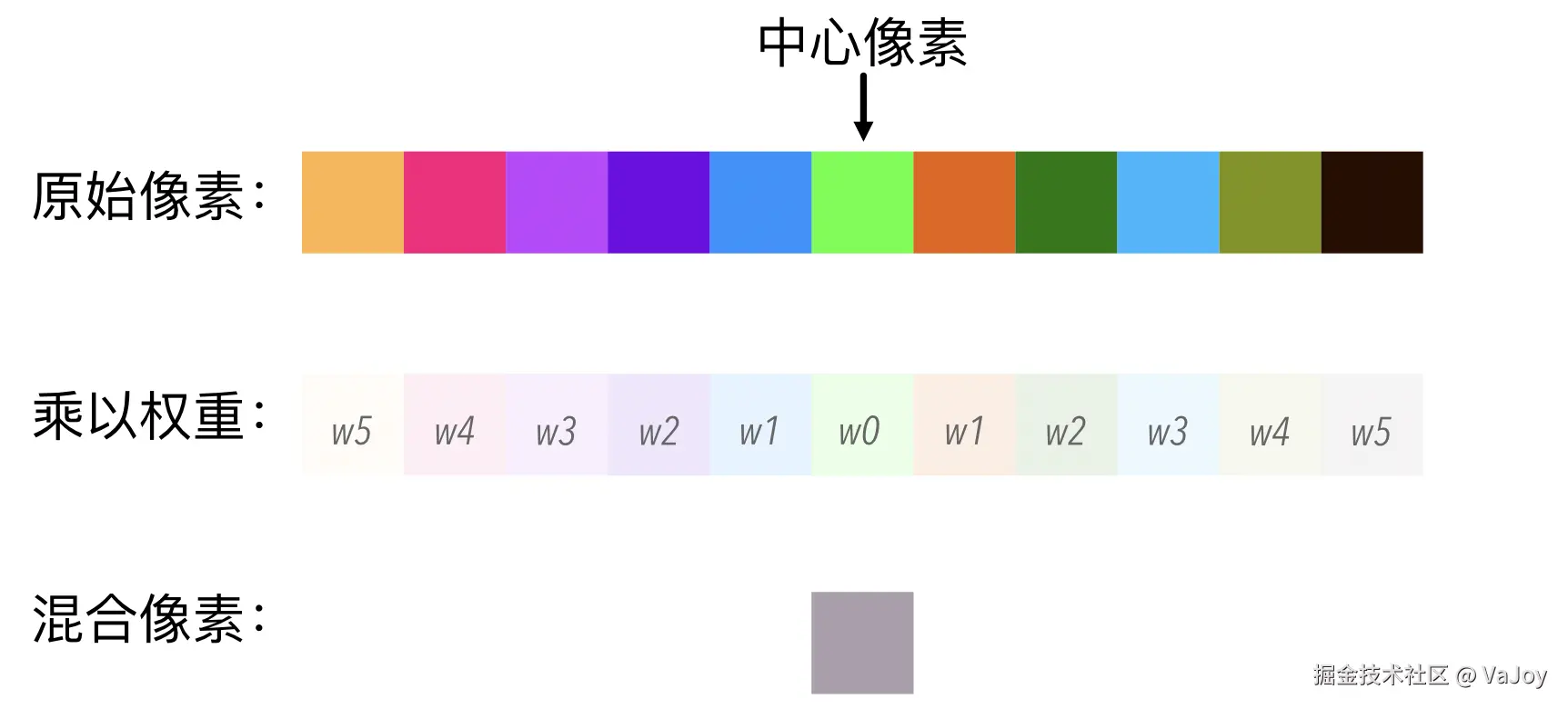

以水平方向为例，把该区域的像素分量值按相应权重混合，来得到中心点（在水平方向）模糊后的像素：
在片元着色器中的实现如下：
uniform UBO {
vec2 textureSize; // 纹理宽高
};
// 11点采样的高斯权重(σ=4.0)
const float w0 = 0.11992;
const float w1 = 0.11618;
const float w2 = 0.10583;
const float w3 = 0.09052;
const float w4 = 0.07272;
const float w5 = 0.05483;
vec4 frag () {
vec2 u_texel = vec2(1.0, 1.0) / textureSize; // 计算单像素在UV空间的尺寸（1 像素大小是多少 UV 单位）
vec4 sum = vec4(0.0);
// 单步采样偏移量
vec2 texel = u_texel.x * vec2(1.0, 0.0);
sum += texture(cc_spriteTexture, uv) * w0; // 中心点
// 对称采样
for(int i = 1; i <= 5; i++) {
float weight;
if(i == 1) weight = w1;
else if(i == 2) weight = w2;
else if(i == 3) weight = w3;
else if(i == 4) weight = w4;
else weight = w5;
sum += texture(cc_spriteTexture, uv + texel * float(i)) * weight;
sum += texture(cc_spriteTexture, uv - texel * float(i)) * weight;
}
return sum;
}

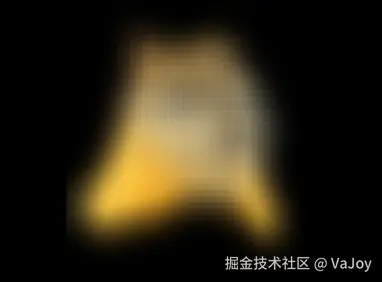

该段代码在水平方位实现了两侧对称采样和混合，此时效果如下：
可见高斯模糊效果不明显，这是因为目前采样的距离过于紧凑，我们可以新增 blurSize 参数来设定模糊半径：
uniform UBO {
vec2 textureSize;
float blurSize; // 模糊半径
};
// 略...
vec4 frag () {
// 略...
// 单步采样偏移量（受 blurSize 控制）
vec2 texel = blurSize / 5.0 * u_texel.x * vec2(1.0, 0.0);
sum += texture(cc_spriteTexture, uv) * w0; // 中心点
// 对称采样
for(int i = 1; i <= 5; i++) {
float weight;
if(i == 1) weight = w1;
else if(i == 2) weight = w2;
else if(i == 3) weight = w3;
else if(i == 4) weight = w4;
else weight = w5;
sum += texture(cc_spriteTexture, uv + texel * float(i)) * weight;
sum += texture(cc_spriteTexture, uv - texel * float(i)) * weight;
}
return sum;
}
留意在第 12 行的计算中，我们将 blurSize 除以了 5（对称采样循环的步数，即除中心点之外的采样总次数的一半），来得到每一步要偏移的尺寸。
这是为了确保在进行最后一次对称采样时（即 for 循环中的 i 等于 5 时），偏移距离正好等于 blurSize。
为了方便理解，假设 blurSize 的值为 5.0，则：
/** 没有除以 5 的 for 循环 **/
i=1 → 偏移 5*1 = 5 像素
i=2 → 偏移 5*2 = 10 像素
...
i=5 → 偏移 5*5 = 25 像素 // 严重超出预期！
/** 除以 5 的 for 循环 **/
i=1 → 偏移 1 像素
i=2 → 偏移 2 像素
...
i=5 → 偏移 5 像素 // 刚好等于 blurSize 的值
因此将 blurSize 除以「对称采样循环的次数」很有必要。

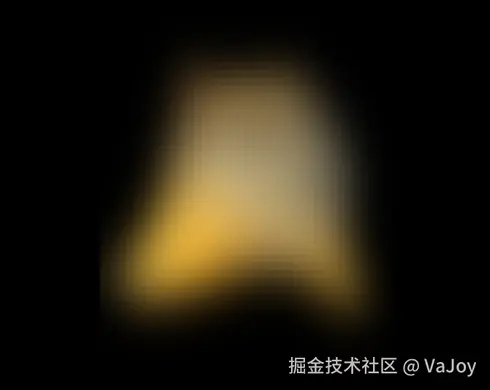

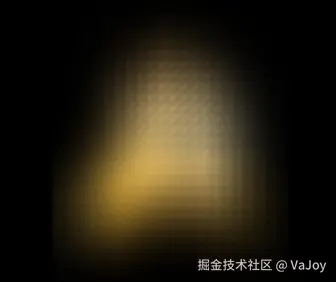

此时设定 blurSize 的值为 35.0 时，执行效果如下：
1.3 垂直方向采样和混合
前一小节我们仅在水平方位进行了采样与混合，而高斯模糊最少需要在水平及垂直两个方位进行处理，因此我们可以在着色器里新增 isHorizontal 参数，方便统一维护水平和垂直两方位的高斯模糊逻辑：
/** CCEffect **/
properties:
textureSize: { value: [192.0, 192.0] }
blurSize: { value: 5.0 }
isHorizontal: { value: 1, editor: { range: [0, 1, 1]} }
/** 片元着色器 **/
uniform UBO {
vec2 textureSize;
float blurSize;
int isHorizontal; // 1 水平模糊，0 垂直模糊
};
// 略...
vec4 frag () {
vec2 u_texel = vec2(1.0, 1.0) / textureSize;
vec4 sum = vec4(0.0);
vec2 offsetDir = isHorizontal > 0 ? vec2(1.0, 0.0) : vec2(0.0, 1.0);
// 单步采样偏移量（受 blurSize 控制）
vec2 texel = blurSize / 5.0 * (isHorizontal > 0 ? u_texel.x : u_texel.y) * offsetDir;
sum += texture(cc_spriteTexture, uv) * w0;
// 对称采样
for(int i=1; i<=5; i++) {
float weight;
if(i == 1) weight = w1;
else if(i == 2) weight = w2;
else if(i == 3) weight = w3;
else if(i == 4) weight = w4;
else weight = w5;
sum += texture(cc_spriteTexture, uv + texel * float(i)) * weight;
sum += texture(cc_spriteTexture, uv - texel * float(i)) * weight;
}
return sum;
}

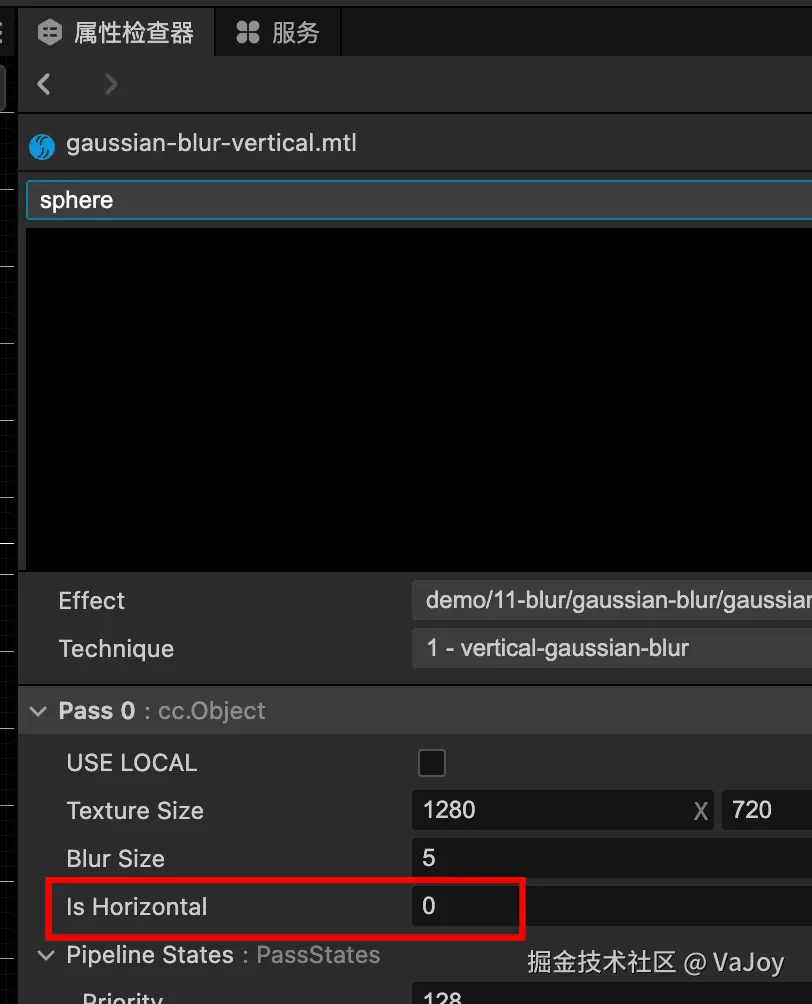

针对水平方位和垂直方位的处理，我们需要使用两个材质 gaussian-blur-horizontal.mtl 和 gaussian-blur-vertical.mtl，其中垂直方位的材质将 isHorizontal 设为 0 即可：

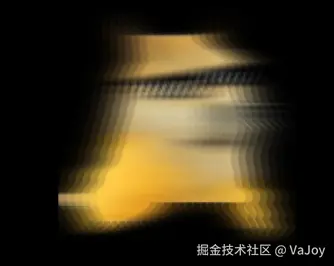

我们新增额外的摄像头以及 Render Texture 文件，将（使用了 gaussian-blur-horizontal.mtl 材质）水平模糊后的画面捕获了渲染到一个 Sprite 节点上，再对其应用 gaussian-blur-vertical.mtl 材质进一步在垂直方向上做模糊处理。执行效果：

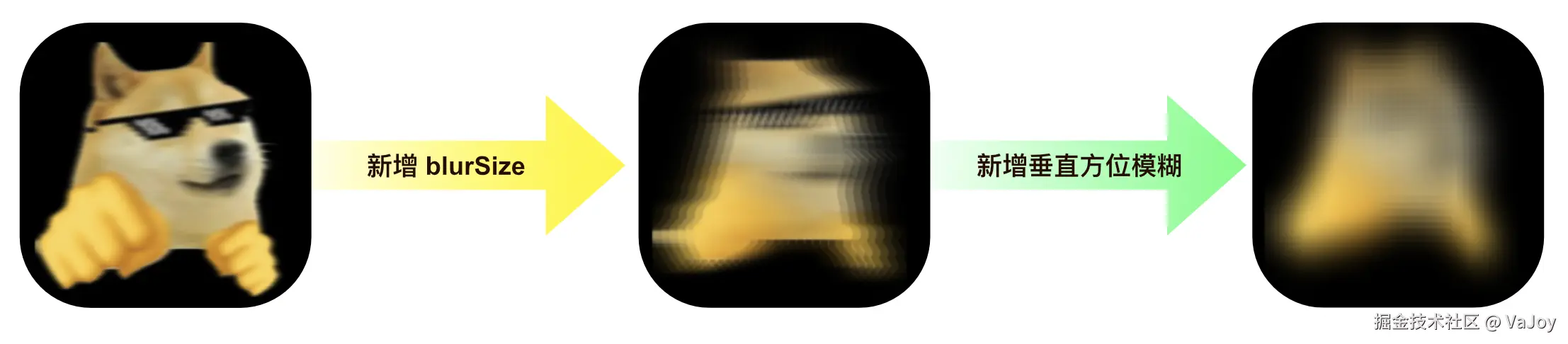

完整的高斯模糊流程图如下：
1.4 更多点采样的实现
在前文的实现我们固定单次仅采样 11 个点（即单方向采样 11 次，两个方向共采样 22 次），当 blurSize 参数值较大时（例如等于 50.0），模糊的效果比较粗糙：
解决此问题较好的方案是，将采样的次数可配置化，开发者可以根据模糊强度的需要来自定义采样次数。
我们新增一个 sampleCount 参数来做为除了中心点之外的采样次数，接着遍历其一半的值来进行对称采样：
uniform UBO {
vec2 textureSize;
float blurSize;
int isHorizontal;
int sampleCount; // 除了中心点之外的采样次数
};
// 高斯函数，用于计算权重
float gaussian(float x, float sigma) {
return exp(-(x * x) / (2.0 * sigma * sigma)) / (sqrt(6.2831853) * sigma);
}
vec4 frag () {
int halfSampleCount = sampleCount / 2;
vec2 texel = 1.0 / textureSize;
vec2 dir = isHorizontal > 0 ? vec2(1.0, 0.0) : vec2(0.0, 1.0);
float step = blurSize / float(halfSampleCount);
float sigma = 4.0;
vec4 sum = vec4(0.0);
// 归一化加权和，确保最终输出的颜色值不会因为权重和不为1而导致过亮或过暗
float weightSum = 0.0;
// 先采中心点
float w0 = gaussian(0.0, sigma);
sum += texture(cc_spriteTexture, uv) * w0;
weightSum += w0;
// 对称采样，左右（或上下）一次采两边
for (int i = 1; i < halfSampleCount; i++) {
float w = gaussian(float(i), sigma); // 获取权重
vec2 offset = dir * texel * step * float(i);
vec4 sample1 = texture(cc_spriteTexture, uv + offset);
vec4 sample2 = texture(cc_spriteTexture, uv - offset);
sum += (sample1 + sample2) * w;
weightSum += 2.0 * w;
}
return sum / weightSum;
}
第 24 行的
weightSum作用是确保权重归一化，避免混合后的颜色值因为权重和不为 1 而导致过亮或过暗。假设所有采样的权重和为
0.8，返回的sum的 RGBA 分量值就只有 80%（导致变暗），通过sum / weightSum可以将分量值放大回 100%。

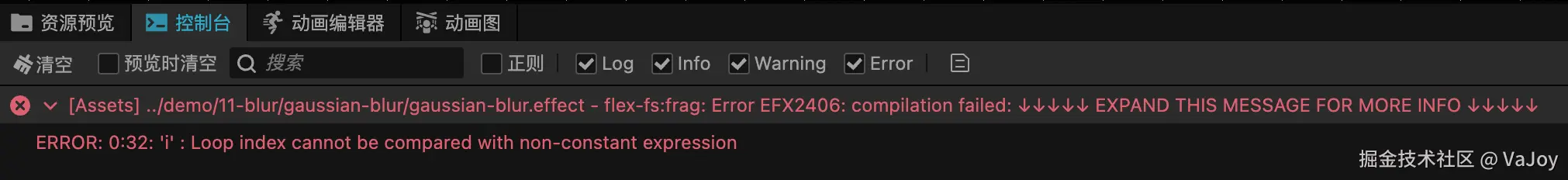

此时控制台会报错：
这是因为在 GLSL 中，for 循环会被展开成 GPU 指令，即 for 循环次数的上下限必须是常量才行，而 halfSampleCount 是通过 uniform 参数 sampleCount 计算得到的运行时动态参数，导致了错误。
绕过该问题的方案比较取巧，改为在循环内部做判断：
for (int i = 1; i < 30; i++) { // 循环上限写死为 30
if (i > halfSampleCount) break; // 实际由 halfSampleCount 控制循环上限
float w = gaussian(float(i), sigma);
// ...
}

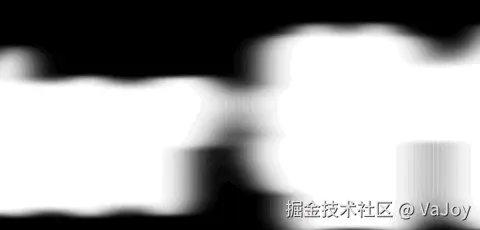

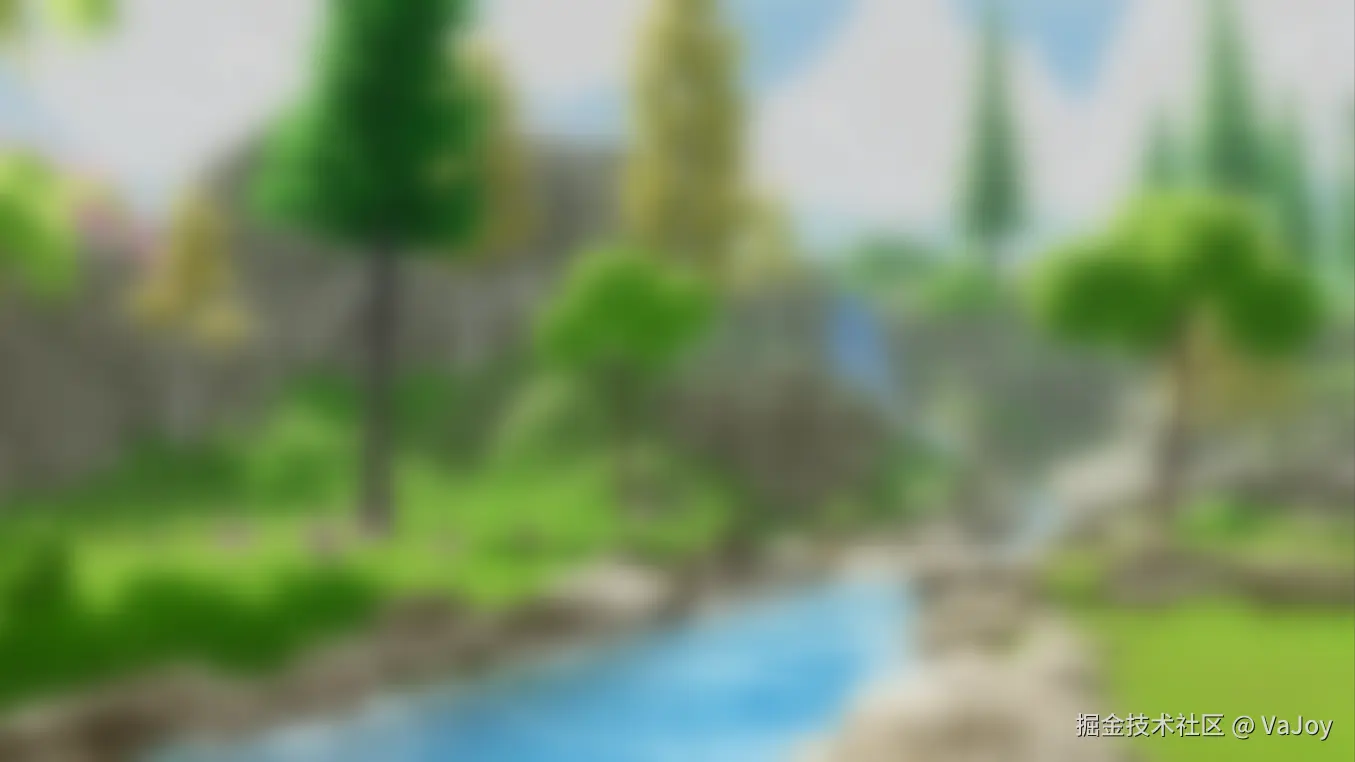

我们将 blurSize 的值设为 50.0， sampleCount 的值设为 20，执行后高斯模糊的效果会比前文单方向采样 11 次的效果平滑不少：
💡 采样次数过多会严重影响性能，故应当使用尽可能少的
sampleCount值。💡 可以在后续的新文章《高斯模糊的高性能实现》中学习高性能的实现方案和技巧。
1.5 利用 Linear sampling 减少采样次数
当纹理采样器的过滤模式设为 LINEAR（2D 纹理对应 Bilinear）时，GPU 本身会在硬件层面自动采样相邻 4 个 texel，并按距离做一次插值：
TL ----- TR
| |
| X | ← X 是你采样的位置
| |
BL ----- BR
其等效于我们在着色器中书写了一次线性插值混合。
假设原本的纹理使用的过滤模式为 Nearest（GPU 不会做任何插值处理），且在着色器中单方位采样了 10 次：
for (int i = 0; i < 10; i++) {
float w = gaussian(float(i), sigmaNearest);
// ...
}
几乎等价于使用了 Bilinear 过滤模式的纹理，在着色器中仅采样 5 次的效果：
for (int i = 0; i < 5; i++) {
float w = gaussian(float(i), sigmaLinear);
// ...
}
因此通过给纹理的过滤模式开启 LINEAR 来利用 GPU 硬件层面的单次插值计算，可以让我们在着色器中原有的采样次数减半，也能达成同样效果，进而减轻了 GPU 的负载。
GPU 的 Bilinear filtering 插值几乎不额外消耗性能，因为它是 GPU 纹理单元里的硬件固定管线操作，是为「免费」而设计的。
更多信息可参考《Efficient Gaussian blur with linear sampling》的 Linear sampling 一节。
1.6 加粗模糊轮廓
如果对一行文本（Label）应用上述的着色器，模糊后的文本在视觉上可能会被弱化和变细，这是因为模糊过程会"稀释"文本的实心区域。
如果希望让模糊轮廓呈现更粗的实心部分，可以对混合后的色值进行膨胀：

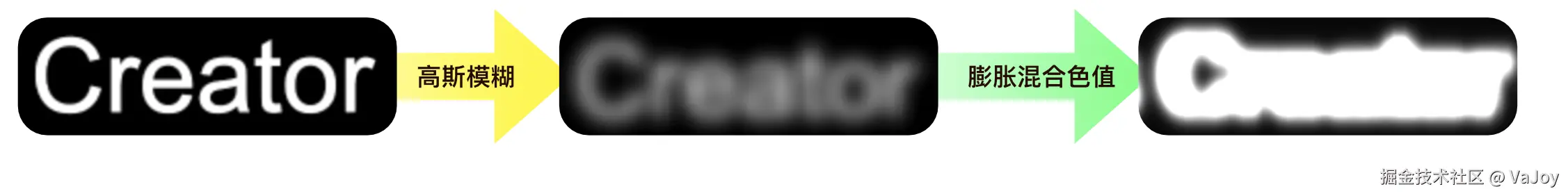

膨胀后的效果如下（留意亮度会比常规模糊高出不少）：
vec4 blur = sum / weightSum;
return min(blur * 2.3, 1.0); // 膨胀 2.3 倍
另一个更好的方案则是启用 Label 组件的描边功能，通过动态减少描边宽度和 blurSize 的值，来达成「模糊时轮廓变粗」的视觉效果：
二、径向模糊
2.1 核心原理

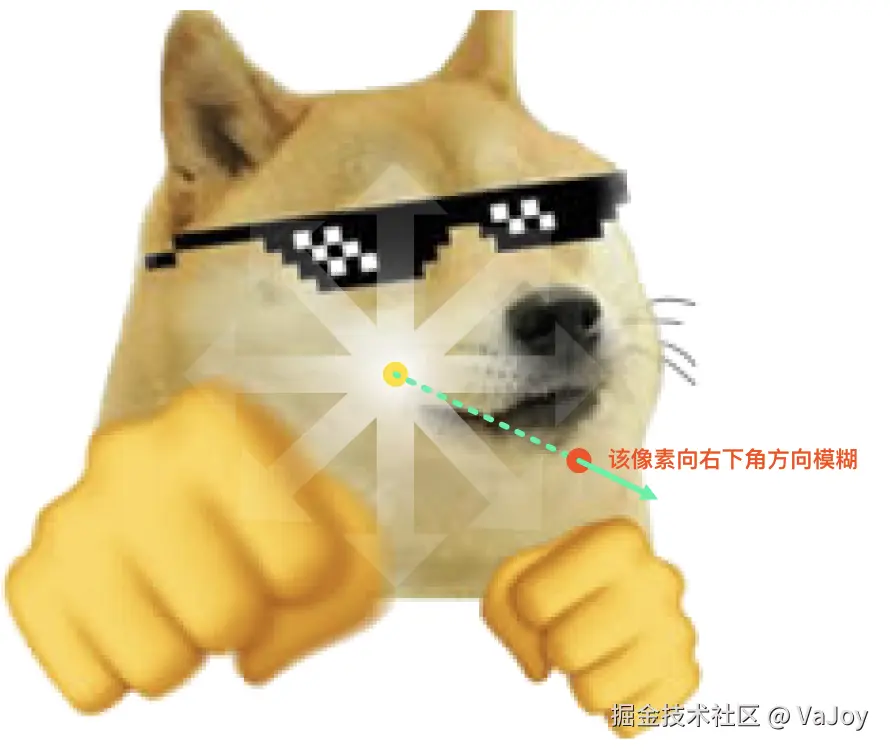

径向模糊与常规模糊不同，它的模糊方向从画面中心向外辐射（或向内聚焦），每个像素的模糊方向取决于其相对于画面中心的位置：
像素的采样与混合可以跟前文的高斯模糊保持一致，只是处理方向变更为径向方向，且在该方向上做对称采样即可（高斯模糊需要在水平和垂直方向上共做 2 次对称采样）。
2.2 径向向量
从过往文章的案例可以知道，获取当前像素到中心的向量和距离，可以通过 uv 向量相减、使用 length 函数来获得：
vec2 dir = uv - vec2(0.5, 0.5); // 中心到当前像素的向量（即径向向量）
float dist = length(dir); // 当前像素到中心的距离（基于 UV 坐标）
将二者相除，则可以获得当前像素的单位方向向量：
vec2 dirNorm = dir / dist; // 当前像素的单位方向向量
留意 dist 的值可能为零，为了避免出现除以零的计算报错，需要补充一段安全代码：
// 如果刚好是中心像素，就直接返回原色（安全代码，避免出现除零错误）
if (dist < 0.001) {
return texture(cc_spriteTexture, uv);
}
vec2 dirNorm = dir / dist;
在获取到 dirNorm 之后，可以算出采样循环时每一步的 UV 空间偏移量：
vec2 texel = blurSize / float(halfSampleCount) * u_texel * dirNorm; // 每一步的 UV 空间偏移量
2.3 复用高斯函数对称采样
参考高斯模糊的实现，径向模糊的对称采样、按权重混合实现如下：
vec4 sum = vec4(0.0);
float weightSum = 0.0;
// 中心点采样权重
float w0 = gaussian(0.0, sigma);
sum += texture(cc_spriteTexture, uv) * w0;
// 对称采样正负方向
for (int i = 1; i <= 30; i++) { // 循环上限写死为30
if(i > halfSampleCount) break; // 实际由 halfSampleCount 控制循环上限
float w = gaussian(float(i), sigma);
vec2 offset = float(i) * texel;
// 沿射线方向采样
vec4 sample1 = texture(cc_spriteTexture, uv + offset); // 远离中心
vec4 sample2 = texture(cc_spriteTexture, uv - offset); // 朝向中心
sum += (sample1 + sample2) * w;
weightSum += 2.0 * w;
}
return sum / weightSum;

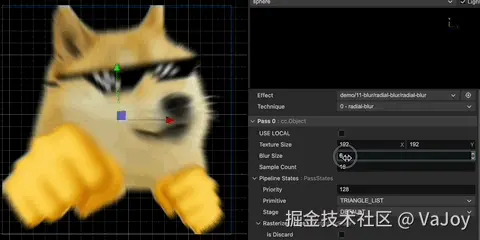

此时执行效果如下（blurSize 和 sampleCount 分别为 15.0、16）：

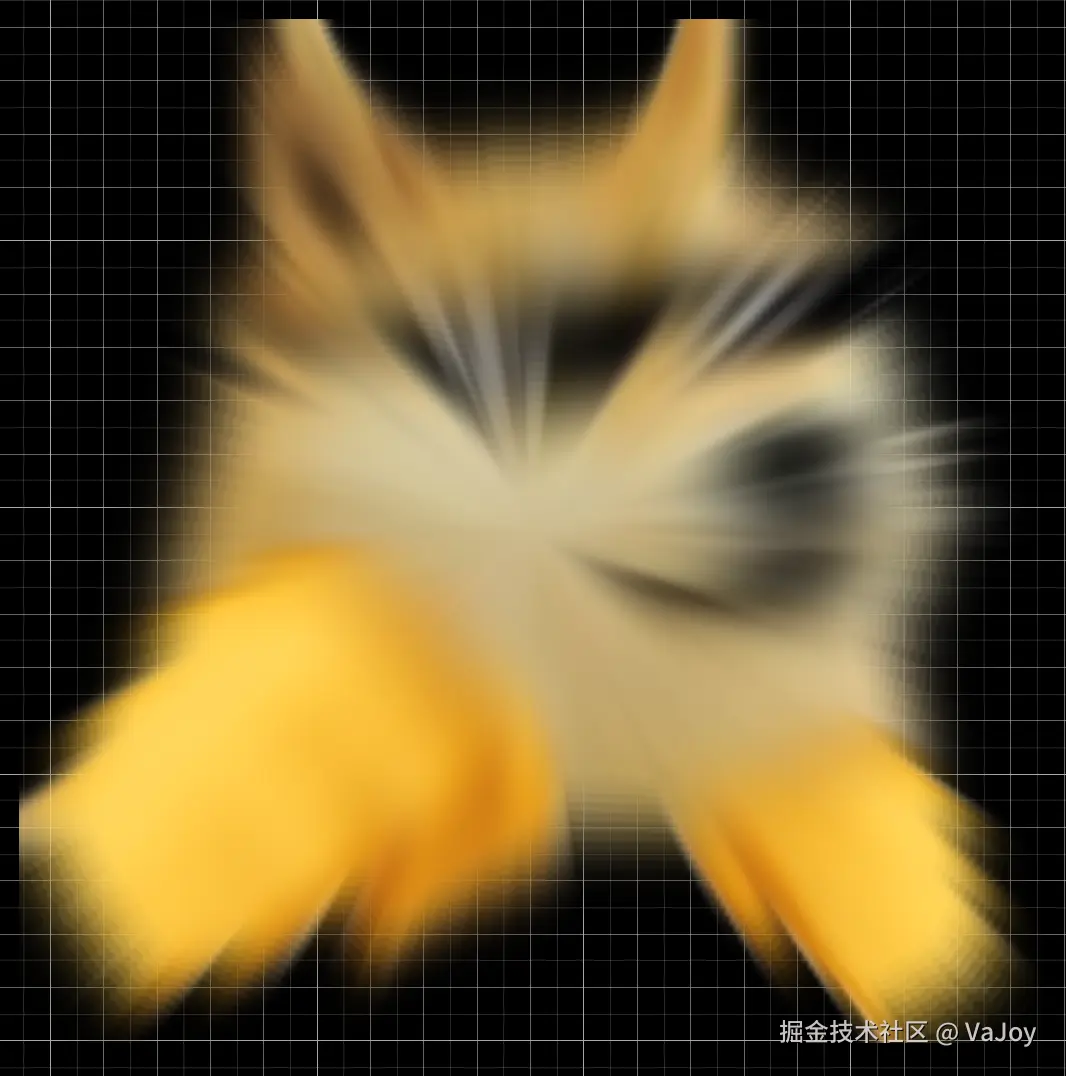

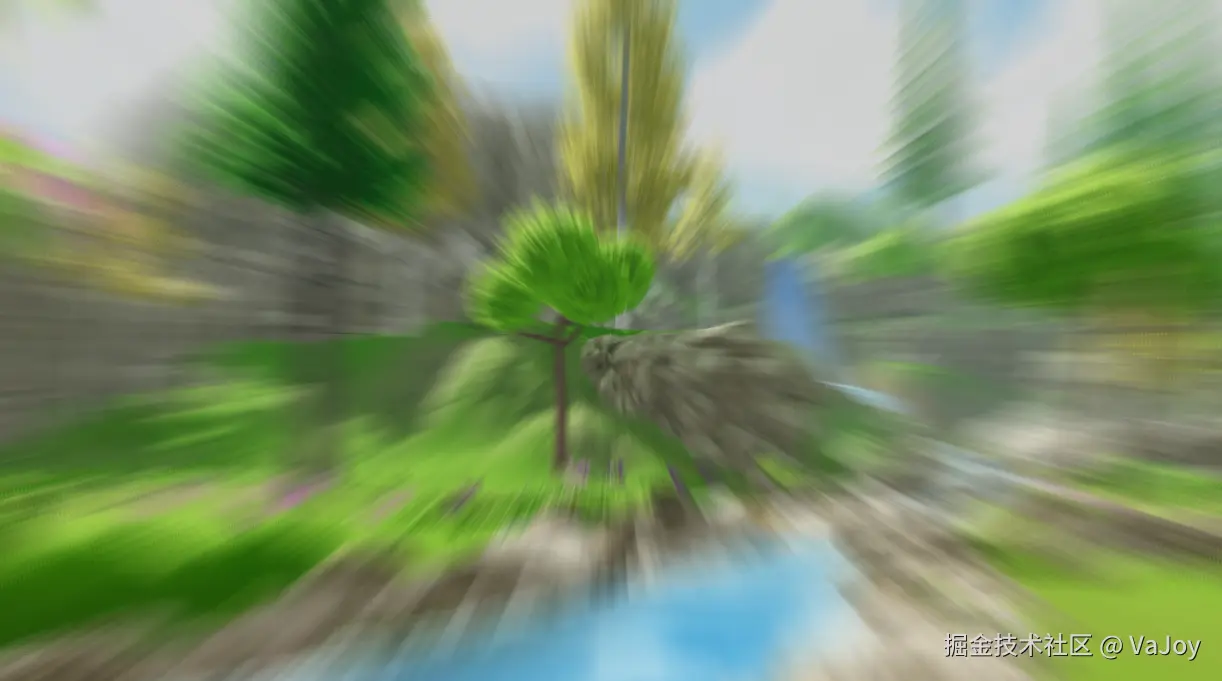

通过调整材质 blurSize 参数值，可以获得不同强度的径向反射效果：
