Cocos Creator Shader —— 附录

VaJoy
2,693 阅读22分钟

💡 个人专栏 ShaderMyHead 的附录。

一、Cocos Creator 内置着色器变量

1.1 顶点着色器输入变量 (Vertex Attributes)

均是以 a_ 开头的变量：

基础顶点属性

  • a_position ：顶点空间位置，vec3 类型
  • a_normal ：顶点法线，vec3 类型
  • a_texCoord ：主纹理 UV 坐标，定义了顶点在 2D 纹理图像上的对应位置，vec2 类型
  • a_color ：顶点颜色，vec4 类型
  • a_tangent ：切线向量，vec4 类型

次要 UV 和光照贴图

  • a_texCoord1 ：第二套 UV 坐标，用于光照贴图等

蒙皮动画相关

  • a_joints ：骨骼索引，通常为 vec4 或 u32vec4 类型
  • a_weights ：骨骼权重，通常为 vec4 类型
  • a_jointAnimInfo ：骨骼动画信息

实例化相关

  • a_matWorld0 、 a_matWorld1 、 a_matWorld2 ：实例化世界矩阵
  • a_lightingMapUVParam ：光照贴图UV参数
  • a_localShadowBiasAndProbeId ：阴影偏移和反射探针ID
  • a_reflectionProbeData ：反射探针数据
  • a_sh_linear_const_r/g/b ：球谐函数光照系数

形变动画相关

  • a_vertexId ：顶点ID，用于形变动画

粒子系统相关

  • a_position_starttime ：粒子中心位置和开始时间
  • a_size_uv ：粒子大小和 UV 信息
  • a_rotation_uv ：粒子旋转和 UV 信息
  • a_dir_life ：粒子初始速度和生命周期
  • a_rndSeed ：随机种子
  • a_texCoord1 ：粒子大小
  • a_texCoord2 ：粒子旋转
  • a_texCoord3 ：网格顶点
  • a_texCoord4 ：位置和帧索引
  • a_color1 ：速度和缩放

特殊用途

  • a_lineDistance ：线距离
  • a_dist ：距离
  • a_batch_id ：批处理 ID
  • a_batch_uv ：批处理 UV
  • a_color2 ：第二套颜色（用于 Spine 动画）

1.2 全局 Uniform 变量 (UBO)

指通过 Uniform Buffer Objects (UBO) 定义的全局变量，请查阅官方文档《Cocos Shader 内置全局 Uniform》。

留意变量在使用时，需要先引入对应的着色器片段（Chunk）：

// cc-local.chunk 的变量引入 cc-local
#include <cc-local>

// cc-global.chunk 的变量引入 cc-global
#include <cc-global>

二、GLSL 内置方法 （持续完善中）

2.1 纹理相关

texture

对一个纹理（采样器）进行采样，返回采样结果。

  • 语法

    texture(sampler2D sampler, vec2 coord [, float bias])
texture(samplerCube sampler, vec3 coord [, float bias])

  • 参数

    名称类型描述
    samplersampler2D/samplerCube平面或立方体的纹理采样器
    coordvec要采样的纹理坐标
    [可选] biasvec采样偏移量，如果没有提供则默认为 0

  • 返回值

    纹理的 RGBA 信息，vec4 类型。

textureSize

获取纹理的尺寸，返回纹理的宽度和高度。

⚠️ 不推荐在 Cocos Creator 中使用此函数，该函数属于 GLSL ES 3.00，与 Cocos Creator 默认使用的 GLSL ES 1.00 不兼容。

    且该函数在运行时返回的是整个图集尺寸而非子纹理尺寸，容易导致错误。

  • 语法

    textureSize(sampler2D sampler [, int lod = 0])
textureSize(samplerCube sampler [, int lod = 0])

  • 参数

    名称类型描述
    samplersampler2D/samplerCube平面或立方体的纹理采样器
    [可选] lodintLevel of Detail，是纹理的 Mipmap 层级。
    0：默认值，表示最基础的纹理尺寸（原始大小）；
    1：表示第一级 mipmap（宽高都减半）；
    2：再减半，以此类推。

  • 返回值

    二维返回纹理的宽度和高度， ivec2 类型。 三维返回纹理的宽度、高度和面数， ivec3 类型。

2.2 数学公式相关

三角函数

函数返回两个向量的点积（也称为内积）。两个向量的点积等于它们的长度乘积再乘以它们的夹角的余弦值。

  • 语法

    sin(float x);    // 正弦函数
cos(float x);    // 余弦函数
tan(float x);    // 正切函数

asin(float x);                 // 反正弦函数，返回 [-π/2, π/2]
acos(float x);                 // 反余弦函数，返回 [0, π]
atan(float x);                 // 反正切函数，返回 [-π/2, π/2]

sinh(float x);   // 双曲正弦函数
cosh(float x);   // 双曲余弦函数
tanh(float x);   // 双曲正切函数

asinh(float x);  // 反双曲正弦函数
acosh(float x);  // 反双曲余弦函数
atanh(float x);  // 反双曲正切函数

  • 返回值

    float 类型。

mod

取余方法，计算给定两个数相除后的余数。

  • 语法

    mod(a, b);

  • 参数

    名称类型描述
    afloat, vec2, vec3, vec4, int, ivec2, ivec3, ivec4, bool, bvec2, bvec3, bvec4, mat2, mat3, mat4被除数
    b同 a除数

  • 返回值

    返回 a 除以 b 后的余数，类型同 a。

  • 示例

    float a = 16.0;
float b = 3.0;
float result = mod(a, b);  // result = 1.0

exp

计算以自然底数 e 为底的指数函数值。

  • 语法

    exp(float x);

  • 返回值

    float 类型，返回 e 的 x 次方。

log

计算以自然底数 e 为底的指数函数值。

  • 语法

    log(float x, float base);

  • 参数

    名称类型描述
    xfloat要计算对数的值，必须为正数
    basefloat对数的底数，必须为正数

  • 返回值

    float 类型。

  • 示例

    float result = log(8.0, 2.0);  // 3.0

sqrt

计算给定参数的平方根。

  • 语法

    sqrt(float x);

  • 参数

    名称类型描述
    xfloat要计算的值，必须为非负数，否则会返回 NaN

  • 返回值

    float 类型，对应 x 的平方根。

dot

函数返回两个向量的点积（也称为内积）。两个向量的点积等于它们的长度乘积再乘以它们的夹角的余弦值。

  • 语法

    dot(vec2 x, vec2 y);
dot(vec3 x, vec3 y);
dot(vec4 x, vec4 y);

  • 参数

    名称类型描述
    x向量第一个向量
    y标量与 x 同维度的另一个向量

  • 返回值

    float 类型：

    • 对于 vec2：dot(a,b) = a.x * b.x + a.y * b.y；
    • 对于 vec3：dot(a,b) = a.x * b.x + a.y * b.y + a.z * b.z；
    • 对于 vec4：dot(a,b) = a.x * b.x + a.y * b.y + a.z * b.z + a.w * b.w。

pow

计算指定数值的幂次方。

  • 语法

    pow(x, y);

  • 参数

    名称类型描述
    xfloat底数
    yfloat指数

  • 返回值

    float 类型

  • 示例

    float result = pow(2.0, 3.0);  // 8.0

2.3 取值相关

abs

取绝对值：

float a = abs(-5.0);  // 5.0

float b = abs(3.0);   // 3.0

ceil 和 floor

向上取整（ceil）和向下取整(floor)：

float a = 3.14;
float b = ceil(a);        // 4.0

vec2 v1 = vec2(1.2, 2.7);
vec2 v2 = ceil(v1);       // vec2(2.0, 3.0)

floor(3.7);   // 3
floor(0.2);   // 0
floor(-2.8);  // -3

min 和 max

可传入多个参数，返回传入参数的最小或最大值：

min(1.0, 2.0, 3.0);   // 1.0
max(1.0, 2.0, 3.0);   // 3.0

若传入的是向量，则返回向量各元素中最小或最大值所组成的新向量：

vec3 u = vec3(2.0, 3.0, 1.0);
vec3 v = vec3(1.0, 4.0, 2.0);

vec3 min_val = min(u, v);  // (1.0, 3.0, 1.0)
vec3 max_val = min(u, v);  // (2.0, 4.0, 2.0)

fract

获取给定数字的小数部分：

float a = 3.14;
float b = -2.5;
float c = 5.0;

float fa = fract(a);  // 0.14
float fb = fract(b);  // -0.5
float fc = fract(c);  // 0.0

clamp

限制一个值的范围在指定的最小值和最大值之间。该函数返回一个限制后的值，相当于：

clamp(x, min, max) = min(max(x, min), max)

  • 语法

    clamp(float x, float minVal, float maxVal)
clamp(vec2 x, vec2 minVal, vec2 maxVal)
clamp(vec3 x, vec3 minVal, vec3 maxVal)
clamp(vec4 x, vec4 minVal, vec4 maxVal)

  • 参数

    名称类型描述
    x标量或向量需要限制范围的值
    minVal同 x限制范围的最小值
    maxVal同 x限制范围的最大值

  • 返回值

    标量或向量，同 x 的类型。

  • 示例

    vec3 v = vec3(1.2, -0.5, 2.0);
vec3 clampedV = clamp(v, vec3(0.0), vec3(3.0));    // (1.2, 0.0, 2.0)

2.4 计算相关

distance

计算两个点的欧几里得距离。

  • 语法

    distance(p0, p1)

  • 参数

    名称类型描述
    p0vec第一个点的坐标
    p1vec第二个点的坐标

  • 返回值

    两个点的欧几里得距离，float 类型。

length

计算一个向量的长度（模），其实际计算公式为：

length(x) = sqrt(dot(x, x));

  • 语法

    length(vec2 x);
length(vec3 x);
length(vec4 x);

  • 参数

    名称类型描述
    x向量要被计算的向量

  • 返回值

    返回一个非负数的 float。

step

用于返回 0.0 或 1.0 的规范化跃迁函数。

  • 语法

    step(edge, x)

  • 参数

    名称类型描述
    edgefloat阈值
    xfloat输入值

  • 返回值

    float 类型：

    • 当 x < edge：返回 0.0；
    • 当 x >= edge：返回 1.0；

smoothstep

smoothstep函数是用于实现平滑插值的函数之一，它可以在指定起止边界的范围内，将一个给定的值进行平滑插值。例如在着色器计算过程中，将颜色值进行平滑渐变，从而实现渐变效果。

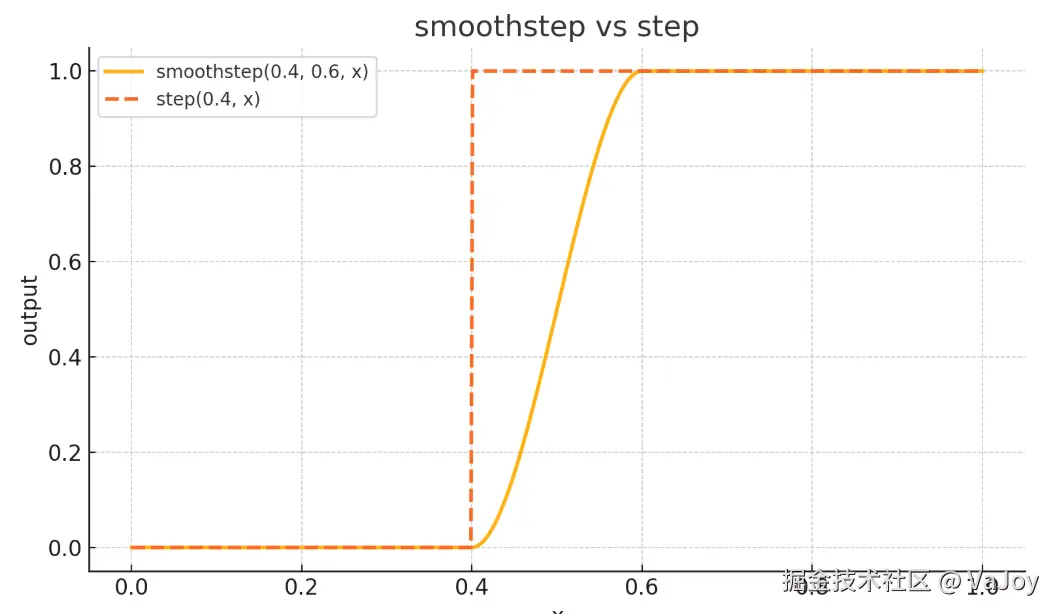

与 step 函数的区别如下：


  • 语法

    smoothstep(edge0, edge1, x)

  • 参数

    名称类型描述
    edge0float起始边界
    edge1float终止边界，必须大于 edge0
    xfloat输入值

  • 返回值

    float 类型：

    • 当 x <= edge0：返回 0.0；
    • 当 x >= edge1：返回 1.0；
    • 当 x 在 (edge0, edge1) 之间时，返回一个范围在 [0, 1] 之间的平滑插值（非线性）。

  • 示例

    下方代码中，随着 x 的增大，输出的 val 会是 0 到 1 之间的平滑变化曲线：

    for (float x = 0.0; x <= 1.0; x += 0.1) {
   float val = smoothstep(0.0, 1.0, x);
}

mix

用于混合两个标量、向量或颜色的函数。它的作用是基于第三个参数 alpha，在两个值之间进行线性插值。

  • 语法

    mix(x, y, alpha)

  • 参数

    名称类型描述
    x标量、向量或颜色起始值
    y标量、向量或颜色结束值
    alphafloat插值因子，在 [0.0, 1.0] 之间

  • 返回值

    返回 x * (1 - alpha) + y * alpha。

normalize

将一个向量归一化，等同于向量除以自身的模（长度），常用于计算光照、法线等。

  • 语法

    normalize(x)

  • 参数

    名称类型描述
    xvec2、vec3常规为法线向量

  • 返回值

    返回返回一个长度为 1 的向量，等价于 x / length(x)。

    若 x 是一个零向量，则返回的也是零向量。

三、GLSL 内置变量和常量

在 GLSL 中有许多由 gl_ 为前缀的内置变量/常量。

💡 不推荐在 Cocos Creator 中使用这些变量，因为会破坏引擎的抽象层，导致 WebGL、Vulkan、Metal 等后端渲染接口的兼容性问题。此处仅供读者了解 GLSL 底层知识。

3.1 顶点着色器（Vertex Shader）的 GLSL 内置变量

  1. gl_Position

    • 用途：定义顶点在裁剪空间中的最终位置（必须赋值）。
    • 类型：vec4（向量类型，下一小节会介绍）。

  2. gl_PointSize

    • 用途：设置点的渲染大小（以像素为单位）。
    • 类型：float。

  3. gl_VertexID

    • 用途：当前顶点的索引（从 0 开始递增）。
    • 类型：int。

  4. gl_InstanceID

    • 用途：实例化渲染时的实例索引（需配合 gl.drawArraysInstanced 使用）。

    • 类型：int。

3.2 片段着色器（Fragment Shader）的 GLSL 内置变量

  1. gl_FragCoord

    • 用途：当前片段的窗口相对坐标（x, y 为像素位置，z 为深度值）。
    • 类型：vec4（只读）。

  2. gl_FrontFacing

    • 用途：判断当前片段是否属于正面（由顶点顺序决定）。
    • 类型：bool（只读）。

  3. gl_PointCoord

    • 用途：在绘制 gl.POINTS 时，获取当前点在纹理坐标系中的坐标（范围 [0,1]）。
    • 类型：vec2（只读）。

  4. gl_FragDepth

    • 用途：手动设置片段的深度值（默认由 gl_FragCoord.z 决定）。
    • 类型：float。
    • 注意：修改此值可能导致性能下降（需启用 EXT_frag_depth 扩展）。

3.3 GLSL 内置常量

GLSL 中存在一些只读的内置常量（较少情况会用上）：

  • gl_MaxVertexAttribs：支持的顶点属性最大数量。
  • gl_MaxCombinedTextureImageUnits：所有着色器阶段（顶点+片段）可同时使用的总纹理单元数。
  • gl_MaxVertexTextureImageUnits：顶点着色器可单独使用的纹理单元数。
  • gl_MaxVaryingComponents：顶点着色器和片元着色器之间可以传递的最大 varying 分量数。

四、UV 坐标

UV 坐标是计算机图形学中用于将2D纹理映射到3D模型表面的坐标系统，它定义了纹理图像上的点与模型表面顶点之间的对应关系。

4.1 字母含义

  • U：纹理的水平轴（相当于笛卡尔坐标的X轴）
  • V：纹理的垂直轴（相当于笛卡尔坐标的Y轴）

💡 为了不与常规坐标的 X、Y 坐标轴混淆，UV 坐标采用了 U 和 V 作为坐标轴名称。

4.2 取值范围

无论是 U 还是 V，其值的取值范围固定为 [0.0, 1.0]（无论纹理实际分辨率是多少）。

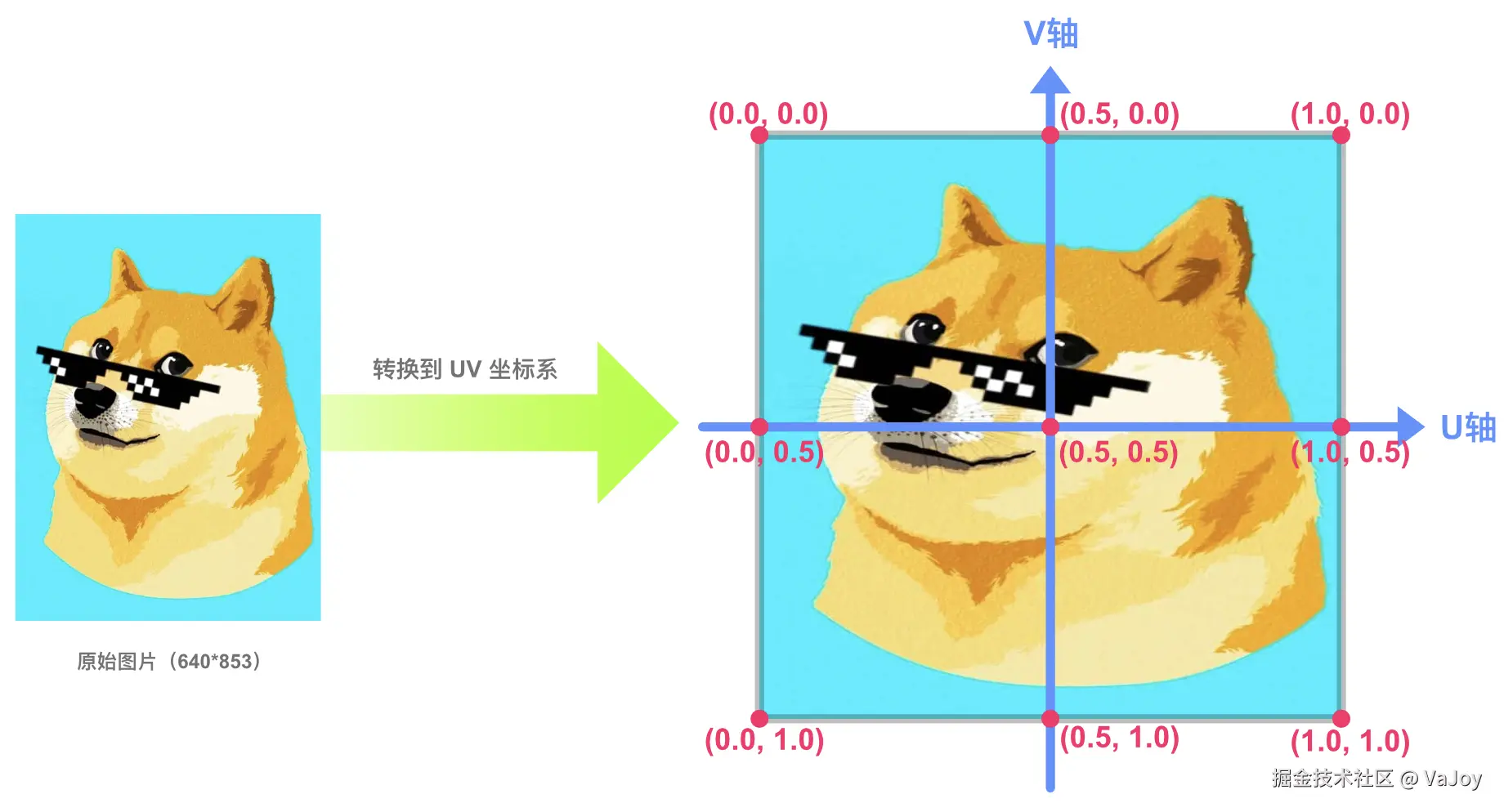

示意图：


4.3 动态纹理合批的影响

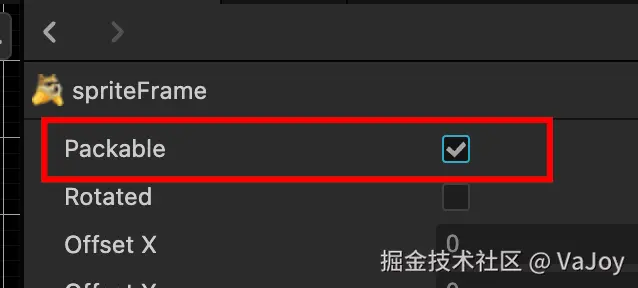

在 Cocos Creator 中，如果对 SpriteFrame 资源启用 Packable 属性，则会在运行时对纹理进行动态合批以提升性能：


纹理合批（Texture Batching）表示将多张不同的小纹理（贴图）合并到一张大纹理图集（Atlas）中，可以减少 GPU 切换纹理、Draw Call 的次数，从而提升渲染效率。

但是动态合批后，小纹理被「裁剪」并重新排布到大图中的某个区域，原本 [0, 1] 区间的 UV 坐标必须映射到新图集中对应的子区域 UV。

这会导致一个问题 ———— 如果纹理使用了着色器，且对 UV 做了偏移、缩放等处理，则纹理合批后会导致着色器效果异常。

因此如果发现你的着色器效果跟在编辑器中调试的效果不一致（在编辑器中表现正常，在其它平台表现异常），可以先检查下相关 SpriteFrame 资源是否勾选上了 Packable 属性。

💡 如果你的着色器直接用了传入的 UV，且没有做额外的变换，则无需担心动态合批的影响，因为引擎会帮你处理好这块的转换。

💡 基于同样的原因，静态合图（例如在图片资源文件夹下创建的自动图集配置（auto-atlas.pac））也会导致一样的问题。

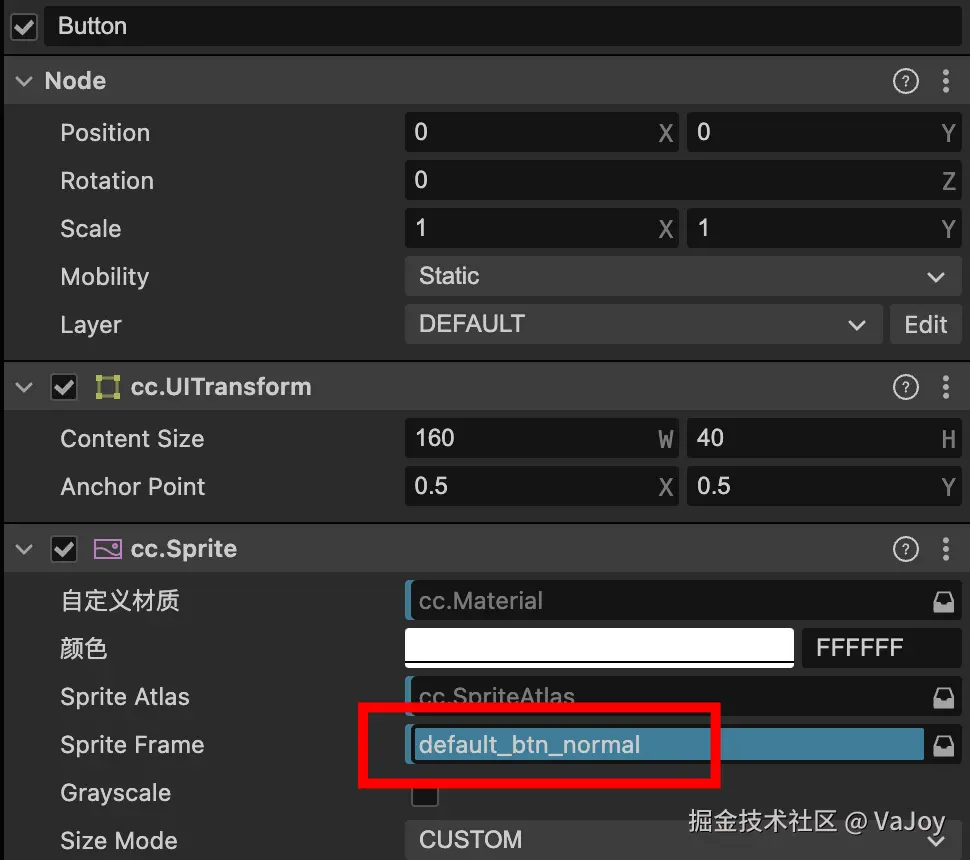

另外，若你使用了 Cocos Creator 内置的功能节点（例如 Button、SpriteSplash 等），这些节点的 Sprite 组件中 SpriteFrame 一般都是绑定的内置图片（一般都是 default_ 开头的名称，例如 Button 的 SpriteFrame 文件名为 default_btn_normal）：


这些内置图片都是开启 packable 功能的，也会触发相关问题。

五、齐次坐标

齐次坐标（Homogeneous Coordinates）是计算机图形学中用于表示几何变换（如旋转、平移、缩放等）的一种数学工具。它通过增加一个额外的维度（通常用 w 表示）来扩展笛卡尔坐标系。

5.1 定义

在二维中，一个点 (x, y) 的齐次坐标是 (x, y, w)；在三维中，一个点 (x, y, z) 的齐次坐标为 (x, y, z, w)。

5.2 核心特性

  1. 尺度不变性：
    (x, y, w) ≡ (kx, ky, kw)（k ≠ 0）表示同一个点。

    例如：(2,3,1) ≡ (4,6,2) ≡ (1,1.5,0.5) 都表示笛卡尔点 (2,3)。

  2. 无穷远点表示：
    w = 0 时表示无穷远处的点（理想点）。

    例如：(1,2,0) 表示方向向量 (1,2)。

5.3 为何需要齐次坐标？

原因：为了在图形学中，统一使用矩阵来表示所有的空间变换，特别是平移。

例如在 3D 空间中，旋转和缩放都可以用 3×3 矩阵完成，但平移是个加法操作，无法用 3×3 矩阵乘法实现；

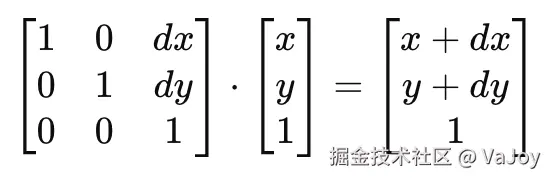

通过引入齐次坐标，我们可以用 4×4 矩阵来统一处理平移的问题：


表示原始点 (x, y) 平移 (dx, dy)。

这样，旋转、缩放、平移都可以用一个矩阵搞定，非常高效。

5.4 在 Cocos Creator 中的应用

在 Cocos Creator 的顶点着色器中，常用于计算裁剪空间：

    vec4 pos = vec4(a_position, 1);  // 扩展齐次坐标的 w 分量，便于后续计算

    #if USE_LOCAL
      // 将顶点位置从局部空间(local space)转换到世界空间(world space)。
      // cc_matWorld 是一个内置的世界矩阵变量。
      pos = cc_matWorld * pos;
    #endif

    // 将顶点位置从当前空间(可能是局部空间或世界空间，取决于前面的条件)转换到裁剪空间(clip space)坐标。
    // cc_matViewProj 是一个内置的视图投影矩阵变量。
    pos = cc_matViewProj * pos;

六、NDC 标准化设备坐标

NDC（Normalized Device Coordinates）标准化设备坐标也常称为归一化设备坐标，是一个标准的笛卡尔坐标系，用于在图形学中统一描述屏幕空间。

它是顶点着色器输出位置 gl_Position 做透视除法（除以 w 分量）之后得到的空间坐标：

vec3 ndc = gl_Position.xyz / gl_Position.w;

💡 在图形学的渲染管线中，所有顶点坐标最终都必须转换为 NDC 空间范围，才能被 GPU 渲染在屏幕上正确的位置。

6.1 取值范围

轴向范围
X-1.0 到 1.0（左到右）
Y-1.0 到 1.0（下到上）
Z-1.0 到 1.0（OpenGL）
0.0 到 1.0（Cocos / Metal / DirectX）

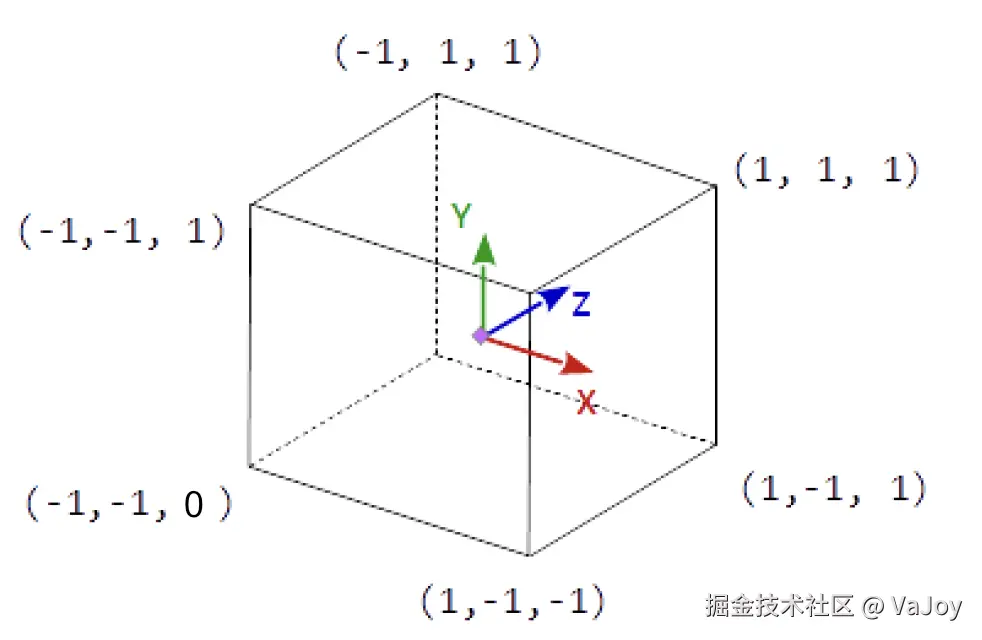

以 Cocos Creator 标准为例，NDC 空间示意图如下：


6.2 在 Cocos Creator 中的应用

虽然前文提到「所有顶点坐标最终都必须转换为 NDC 空间范围」，但我们在顶点着色器中只需要返回裁剪空间坐标（在下一节介绍）：

CCProgram vs %{
  precision highp float;
  #include <cc-global>

  in vec3 a_position;

  vec4 vert() {
    vec4 pos = vec4(a_position, 1);

    // 将顶点位置转换到裁剪空间(clip space)
    pos = cc_matViewProj * pos;

    return pos;
  }
}%

这是因为 GPU 后续（在图元装配阶段结束后）会自动将其转换为 NDC 坐标，而无需开发者手动转换。

七、裁剪空间坐标

在图形管线中，坐标的空间转换完整流程如下：

模型空间 → 世界空间 → 视图空间 → 裁剪空间 → NDC 空间 → 设备屏幕空间

因此在了解裁剪空间的概念前，还需了解模型空间、世界空间和视图空间。

7.1 模型空间/本地空间

在游戏引擎中，每个 2D 或 3D 模型（及它们的每个顶点）都具备相应的模型空间坐标，它等同于 Cocos Creator 中的本地空间坐标。

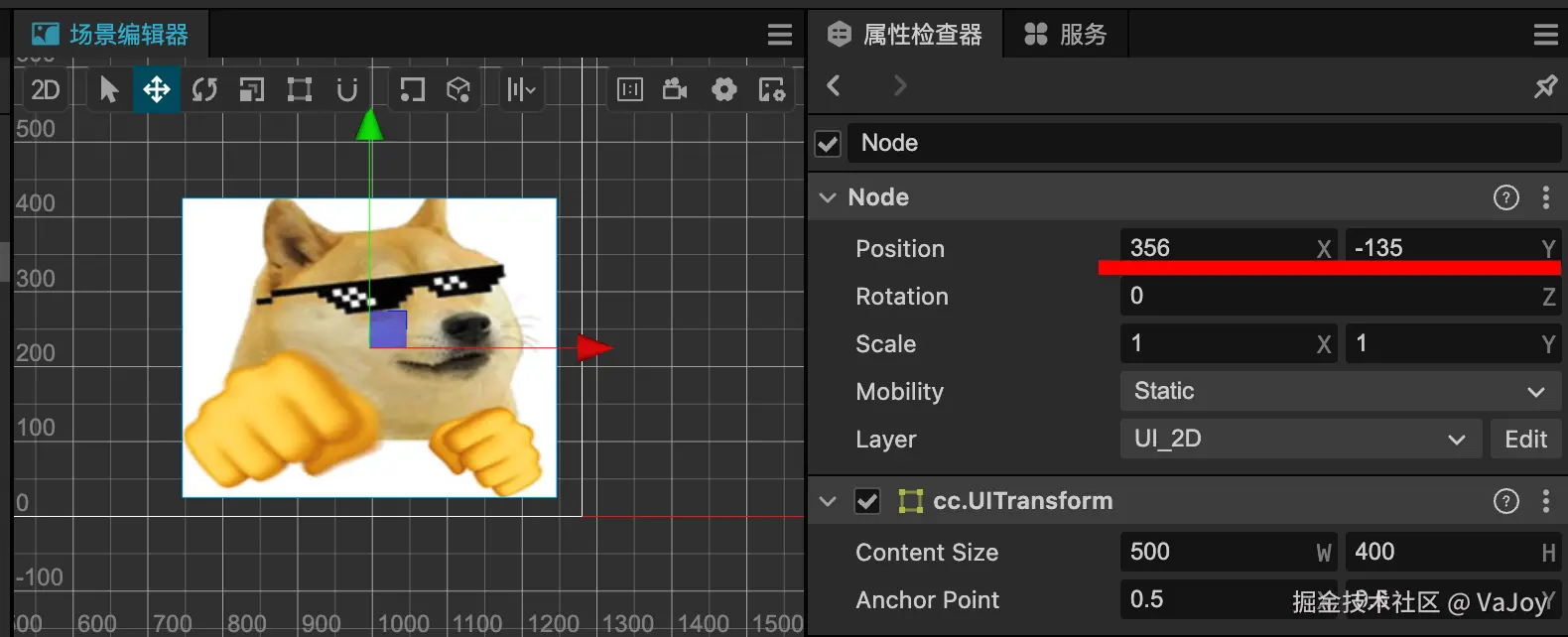

例如下图的 2D 模型（一个带有 Sprite 组件的节点）的模型空间坐标（本地坐标） 为 X=356, Y=-135，可以在属性检查器中的 Position 中查看和修改该节点的坐标值:


7.2 世界空间

等同于 Cocos Creator 中的世界空间坐标，即游戏场景空间内的统一坐标体系。

当我们在顶点着色器使用 a_position 内置变量时，如果是 Sprite、Label、UI 等简单的 2D 节点，Cocos Creator 已经帮我们把 a_position 从模型空间坐标转换为世界空间坐标了。

如果是复杂的模型（例如 Spine 动画、3D 模型等），a_position 仅表示顶点的模型空间坐标，需乘以世界空间矩阵变量才能得到对应的世界空间坐标：

      vec4 pos = vec4(a_position, 1);

      // 将顶点位置从模型空间/本地空间(local space)转换到世界空间(world space)。
      // cc_matWorld 是一个内置的世界矩阵变量。
      pos = cc_matWorld * pos;

7.3 视图空间

这个世界上存在不计其数的物质，每个物质都有它们各自的位置，但我们当下所能看到的物质，仅基于我们(眼睛)所在的地方。

放到游戏引擎中，这个“能看到哪些物质”的限制就是摄像机的位置和朝向了。

因此视图空间也称为摄像机空间，是最终经过 Camera + 投影转换后映射到屏幕的空间。

常规使用内置的摄像机变换矩阵变量 cc_matView，乘以顶点的世界空间坐标，即可得到顶点的视图空间坐标：

      vec4 pos = vec4(a_position, 1);
      pos = cc_matWorld * pos;  // 世界空间坐标
      pos = cc_matView * pos;   // 视图空间坐标

7.4 裁剪空间

假设我们站在一个房间里，我们只能看到视线所及范围内的物质，例如无法看到后脑勺后面的东西。

在游戏引擎中，摄像机也有对应的视锥体，只要顶点落在摄像机的视锥体内部，就属于可以被渲染的顶点，否则会被裁剪掉。而这块空间的计算，称之为裁剪空间（Clip Space）的转换。

摄像机的 FOV (Field of View，视野角)、近远裁剪面、正交尺寸、宽高比等投影参数，是裁剪空间的关键因素，它们直接决定了哪些内容可以被渲染到屏幕上。

常规我们会使用内置的 cc_matProj 或 cc_matViewProj 矩阵变量，来进一步计算得到裁剪空间坐标：

      vec4 pos = vec4(a_position, 1);
      pos = cc_matWorld * pos;  // 世界空间坐标
      pos = cc_matView * pos;   // 视图空间坐标
      pos = cc_matProj * pos;   // 裁剪空间坐标

      // 等同于

      vec4 pos = vec4(a_position, 1);
      pos = cc_matWorld * pos;      // 世界空间坐标
      pos = cc_matViewProj * pos;   // 裁剪空间坐标

💡 裁剪空间决定了「可以」渲染到屏幕上的内容，但 GPU 会最终根据画布尺寸适配规则、设备屏幕分辨率，来进一步剔除设备视口外的内容。

八、Cocos Creator 智能宏

Cocos Creator 内置了大量的智能宏，这些宏如果在着色器中使用到，就会在材质面板中自动显示（留意以 CC_ 开头的宏不会在材质面板出现），且默认值均为 0。

开发者可以通过这些宏来控制着色器的不同功能和渲染路径，以下为参考清单：

8.1 渲染相关宏

材质和纹理宏

  • USE_TEXTURE - 使用纹理
  • USE_NORMAL_MAP - 使用法线贴图
  • USE_EMISSIVE_MAP - 使用自发光贴图
  • USE_SPECULAR_MAP - 使用高光贴图
  • USE_PBR_MAP - 使用PBR贴图
  • USE_OCCLUSION_MAP - 使用遮挡贴图
  • USE_ALPHA_TEST - 使用Alpha测试
  • USE_VERTEX_COLOR - 使用顶点颜色
  • USE_TWOSIDE - 双面渲染
  • HAS_SECOND_UV - 有第二套UV

光照和阴影宏

  • CC_USE_IBL - 使用基于图像的光照
  • CC_USE_LIGHTMAP - 使用光照贴图
  • CC_USE_HDR - 使用HDR
  • CC_USE_FOG - 使用雾效
  • CC_USE_ACCURATE_FOG - 使用精确雾效
  • CC_FORWARD_ADD - 前向渲染附加通道
  • CC_SUPPORT_CASCADED_SHADOW_MAP - 支持级联阴影贴图
  • CC_USE_REFLECTION_PROBE - 使用反射探针
  • CC_USE_DIFFUSEMAP - 使用漫反射贴图

动画和变形宏

  • CC_USE_SKINNING - 使用骨骼动画
  • CC_USE_MORPH - 使用变形动画
  • CC_USE_BAKED_ANIMATION - 使用烘焙动画
  • CC_USE_REAL_TIME_JOINT_TEXTURE - 使用实时关节纹理
  • CC_JOINT_UNIFORM_CAPACITY - 关节uniform容量

实例化和批处理宏

  • USE_INSTANCING - 使用实例化渲染
  • USE_BATCHING - 使用批处理

8.2 Surface Shader 相关宏

基础功能宏

  • CC_SURFACES_USE_TANGENT_SPACE - 使用切线空间
  • CC_SURFACES_USE_VERTEX_COLOR - 使用顶点颜色
  • CC_SURFACES_USE_SECOND_UV - 使用第二套UV
  • CC_SURFACES_USE_TWO_SIDED - 双面渲染
  • CC_SURFACES_USE_LIGHT_MAP - 使用光照贴图
  • CC_SURFACES_FLIP_UV - 翻转UV
  • CC_SURFACES_USE_REFLECTION_DENOISE - 使用反射降噪

光照相关宏

  • CC_SURFACES_LIGHTING_USE_FRESNEL - 使用菲涅尔
  • CC_SURFACES_USE_LEGACY_COMPATIBLE_LIGHTING - 使用兼容光照
  • CC_SURFACES_LIGHTING_ANISOTROPIC_ENVCONVOLUTION_COUNT - 各向异性环境卷积数量
  • CC_SURFACES_LIGHTING_DISABLE_DIFFUSE - 禁用漫反射
  • CC_SURFACES_LIGHTING_DISABLE_SPECULAR - 禁用高光

顶点修改宏

  • CC_SURFACES_VERTEX_MODIFY_LOCAL_POS - 修改本地位置
  • CC_SURFACES_VERTEX_MODIFY_WORLD_POS - 修改世界位置
  • CC_SURFACES_VERTEX_MODIFY_CLIP_POS - 修改裁剪位置
  • CC_SURFACES_VERTEX_MODIFY_WORLD_NORMAL - 修改世界法线
  • CC_SURFACES_VERTEX_MODIFY_UV - 修改UV
  • CC_SURFACES_VERTEX_MODIFY_SHADOW_BIAS - 修改阴影偏移

片段修改宏

  • CC_SURFACES_FRAGMENT_MODIFY_BASECOLOR_AND_TRANSPARENCY - 修改基础颜色和透明度
  • CC_SURFACES_FRAGMENT_MODIFY_WORLD_NORMAL - 修改世界法线
  • CC_SURFACES_FRAGMENT_MODIFY_EMISSIVE - 修改自发光
  • CC_SURFACES_FRAGMENT_MODIFY_PBRPARAMS - 修改PBR参数
  • CC_SURFACES_FRAGMENT_MODIFY_ANISOTROPY_PARAMS - 修改各向异性参数
  • CC_SURFACES_FRAGMENT_MODIFY_SHARED_DATA - 修改共享数据
  • CC_SURFACES_FRAGMENT_ALPHA_CLIP_ONLY - 仅Alpha裁剪

Toon 渲染宏

  • CC_SURFACES_FRAGMENT_MODIFY_TOON_STEP_AND_FEATHER - 修改卡通步长和羽化
  • CC_SURFACES_FRAGMENT_MODIFY_TOON_SHADOW_COVER - 修改卡通阴影覆盖
  • CC_SURFACES_FRAGMENT_MODIFY_TOON_SPECULAR - 修改卡通高光

传输宏

  • CC_SURFACES_TRANSFER_LOCAL_POS - 传输本地位置
  • CC_SURFACES_TRANSFER_CLIP_POS - 传输裁剪位置

8.3 引擎功能宏

调试和性能宏

  • CC_USE_DEBUG_VIEW - 使用调试视图
  • CC_USE_PROFILER - 使用性能分析器
  • CC_USE_FLOAT_OUTPUT - 使用浮点输出
  • CC_USE_RGBE_OUTPUT - 使用RGBE输出

平台和设备宏

  • CC_DEVICE_SUPPORT_FLOAT_TEXTURE - 设备支持浮点纹理
  • CC_DEVICE_MAX_VERTEX_UNIFORM_VECTORS - 设备最大顶点uniform向量数
  • CC_DEVICE_MAX_FRAGMENT_UNIFORM_VECTORS - 设备最大片段uniform向量数
  • CC_DEVICE_CAN_BENEFIT_FROM_INPUT_ATTACHMENT - 设备可从输入附件受益
  • CC_PLATFORM_ANDROID_AND_WEBGL - Android和WebGL平台

渲染管线宏

  • CC_FORCE_FORWARD_SHADING - 强制前向着色
  • CC_USE_SURFACE_SHADER - 使用Surface着色器
  • CC_USE_METAL - 使用Metal
  • CC_USE_WGPU - 使用WebGPU
  • CC_USE_ENVMAP - 使用环境贴图
  • CC_USE_LIGHT_PROBE - 使用光照探针

集群光照宏

  • CC_ENABLE_CLUSTERED_LIGHT_CULLING - 启用集群光照剔除

8.4 特殊效果宏

后处理宏

  • USE_RGBE_CUBEMAP - 使用RGBE立方体贴图
  • USE_SEQUENCE_ANIM - 使用序列动画
  • USE_HORIZONTAL - 使用水平
  • USE_VERTICAL - 使用垂直
  • USE_PIXEL_ALIGNMENT - 使用像素对齐

Toon 着色器宏

  • USE_OUTLINE_PASS - 使用轮廓通道
  • USE_1ST_SHADE_MAP - 使用第一阴影贴图
  • USE_2ND_SHADE_MAP - 使用第二阴影贴图

高级材质宏

  • USE_COAT_DATA_MAP - 使用涂层数据贴图
  • USE_FLAKE - 使用薄片
  • USE_SHEEN_DATA_MAP - 使用光泽数据贴图
  • USE_SHEEN_COLOR_MAP - 使用光泽颜色贴图
  • USE_SSS_MAP - 使用次表面散射贴图
  • USE_NORMALMAP - 使用法线贴图
  • USE_PBR - 使用PBR

九、纹理过滤

在着色器中使用 texture 对纹理进行采样时，GPU 需要根据当前的 UV 坐标，决定从纹理中取出哪个像素的颜色值。但 UV 坐标是连续的浮点数，而纹理是离散的像素点，因此这就涉及到： 「浮点数坐标」如何映射到「像素颜色」 。

纹理过滤（Filtering）提供了多个方案来解决上述问题，常见的过滤方式包括了NEAREST（最近点采样）、LINEAR（线性插值采样）和 MIPMAP Filtering（多级渐远纹理）。

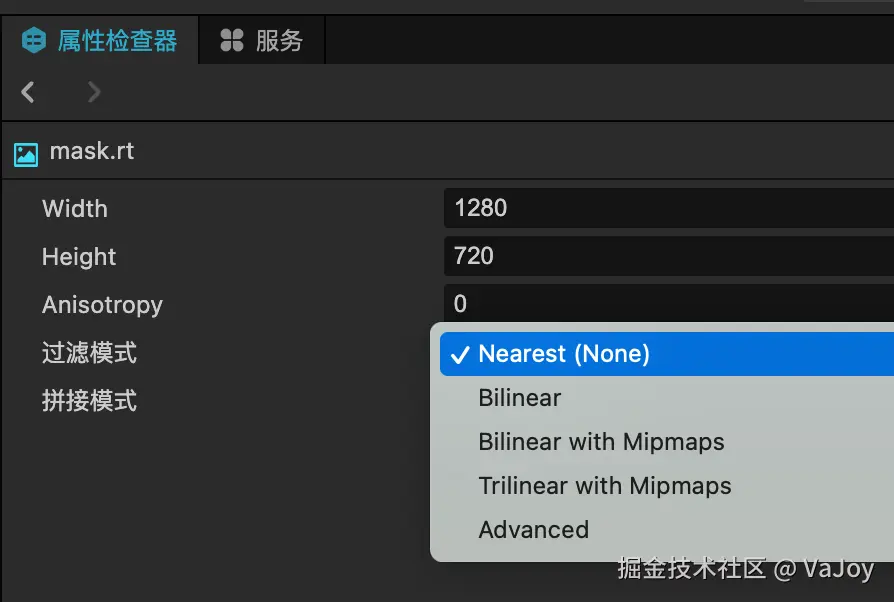

在 Cocos Creator 中，纹理文件的「过滤模式」属性会有多个方案给你选择：


9.1 NEAREST（最近点采样）

  • 原理：取最靠近的像素的颜色，不做插值。
  • 效果：像素感强，马赛克感明显，适合像素风格游戏。
  • 优点：性能快、结果可控，没有边缘插值导致的问题。
  • 缺点：缩放时锯齿严重，不平滑。

9.2 LINEAR（线性插值采样）

  • 原理：采样周围的 2×2 像素，按 UV 的偏移做双线性插值（Bilinear）。
  • 效果：平滑、柔和，适合大多数正常纹理缩放。
  • 优点：常规使用推荐，视觉平滑。
  • 缺点：在贴图边缘采样时会混色，容易导致“白边”问题。

9.3 MIPMAP Filtering（多级渐远纹理）

当纹理被缩得特别小时，单靠 LINEAR 或 NEAREST 会产生锯齿或闪烁问题。

Mipmap 是一系列分辨率逐渐缩小的纹理版本，用于低分辨率采样时自动选用更小级别的贴图。

常见 Mipmap 模式：
模式名说明
NEAREST_MIPMAP_NEAREST最近 mipmap + 最近点
LINEAR_MIPMAP_NEAREST最近 mipmap + 线性采样
NEAREST_MIPMAP_LINEAR线性混合 mipmap + 最近点
LINEAR_MIPMAP_LINEAR（常用）线性混合 mipmap + 线性采样（即 trilinear filtering）

⚠️ Mipmap 会增加显存和加载时间，如果不需要缩放或不希望边缘模糊，可以关闭。

avatar
文章
阅读
粉丝
