写在前面

最近看到一篇面试经验，写到面试官问到LSM，之前对LSM一知半解，今天查了一下相关资料，系统的学习了一下，为了检验学习成果，也为了记录方便温习，在此记录一下。共勉！

在网上看了好几篇文章，还是觉得看图轻松理解数据结构与算法系列(NoSQL存储-LSM树)写的比较好，清晰，易懂。本文主要参考这篇文章。感谢作者。

什么是LSM树

LSM树，即日志结构合并树(Log-Structured Merge-Tree)。其实它并不属于一个具体的数据结构，它更多是一种数据结构的设计思想。

思想

LSM的思想，在于对数据的修改增量保持在内存中，达到指定的限制后将这些修改操作批量写入到磁盘中，相比较于写入操作的高性能，读取需要合并内存中最近修改的操作和磁盘中历史的数据，即需要先看是否在内存中，若没有命中，还要访问磁盘文件。

原理：把一颗大树拆分成N棵小树，数据先写入内存中，随着小树越来越大，内存的小树会flush到磁盘中。磁盘中的树定期做合并操作，合并成一棵大树，以优化读性能。

举个例子

拿update举个例子：
比如有1000万行数据，现在希望update table.a set addr='new addr' where pk = '833'，如果使用B-Tree类似的结构操作，就需要：

找到该条记录所在的page
load page到内存（如果恰好该page已经在内存中，则省略该步）
如果该page之前被修改过，则先flush page to disk
修改数据

上面的动作平均来说有两次disk I/O，如果采用LSM-Tree类似结构，则：

将需要修改的数据直接写入内存

可见这里是没有disk I/O的。但是，这样的话读的时候就费劲了，需要merge disk上的数据和memory中的修改数据，这显然降低了读的性能。

确实如此，所以作者其中有个假设，就是写入远大于读取的时候，LSM是个很好的选择。我觉得更准确的描述应该是”优化了写，没有显著降低读“，因为大部分时候我们都是要求读最新的数据，而最新的数据很可能还在内存里面，即使不在内存里面，只要不是那些更新特别频繁的数据，其I/O次数也是有限的。

所以LSM-Tree比较适合的应用场景是：insert数据量大，读数据量和update数据量不高且读一般针对最新数据。

原理

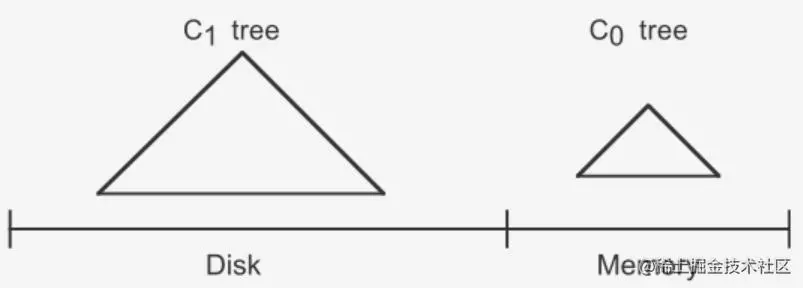

LSM树由两个或以上的存储结构组成，比如在论文中为了方便说明使用了最简单的两个存储结构。一个存储结构常驻内存中，称为C0 tree，具体可以是任何方便健值查找的数据结构，比如红黑树、map之类，甚至可以是跳表。另外一个存储结构常驻在硬盘中，称为C1 tree，具体结构类似B树。C1所有节点都是100%满的，节点的大小为磁盘块大小。

插入步骤

大体思路是：插入一条新纪录时，首先在日志文件中插入操作日志，以便后面恢复使用，日志是以append形式插入，所以速度非常快；将新纪录的索引插入到C0中，这里在内存中完成，不涉及磁盘IO操作；当C0大小达到某一阈值时或者每隔一段时间，将C0中记录滚动合并到磁盘C1中；对于多个存储结构的情况，当C1体量越来越大就向C2合并，以此类推，一直往上合并Ck。

合并步骤

合并过程中会使用两个块：emptying block和filling block。

从C1中读取未合并叶子节点，放置内存中的emptying block中。
从小到大找C0中的节点，与emptying block进行合并排序，合并结果保存到filling block中，并将C0对应的节点删除。
不断执行第2步操作，合并排序结果不断填入filling block中，当其满了则将其追加到磁盘的新位置上，注意是追加而不是改变原来的节点。合并期间如故宫emptying block使用完了则再从C1中读取未合并的叶子节点。
C0和C1所有叶子节点都按以上合并完成后即完成一次合并。

插入图解

下面内存数据结构C0 tree用AVL树实现，一步一步图解如何插入数据、如何合并

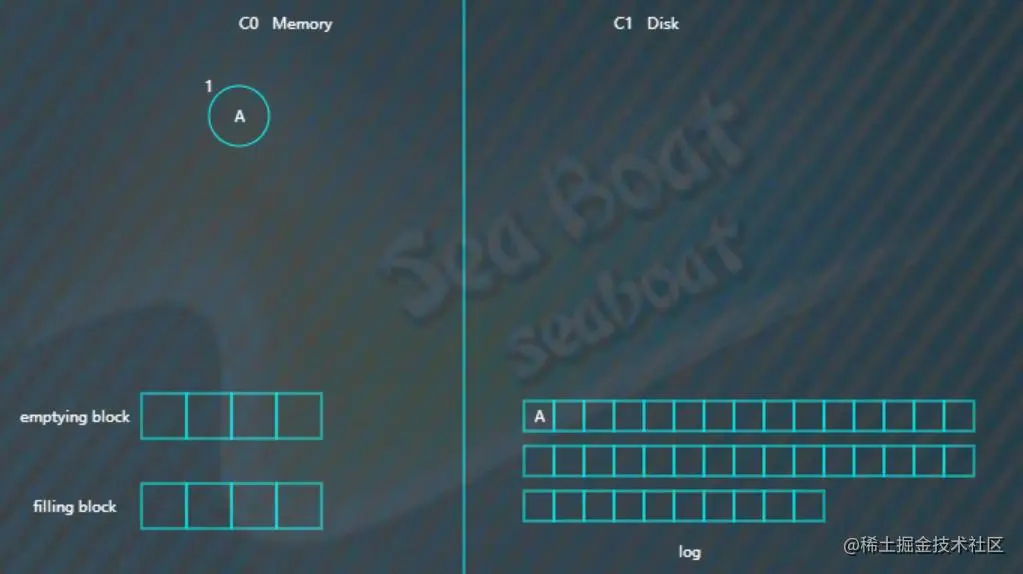

（1）向LSM树中插入A E L R U，首先会插入到内存中的C0树上，插入“A”，先项磁盘日志文件追加记录，然后再插入C0

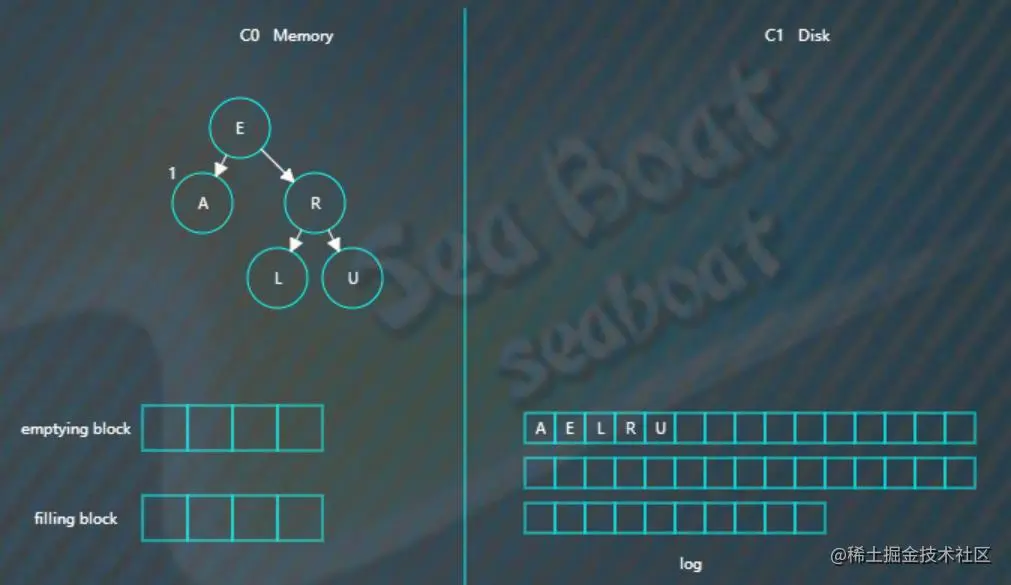

（2）插入“E”，"L","R","U"，同样先追加日志再写内存

(3)假设此时触发合并，则因为C1还没有树，所以emptying block为空，直接从C0树中依次找最小的节点。filling block长度为4，这里假设磁盘块大小为4。

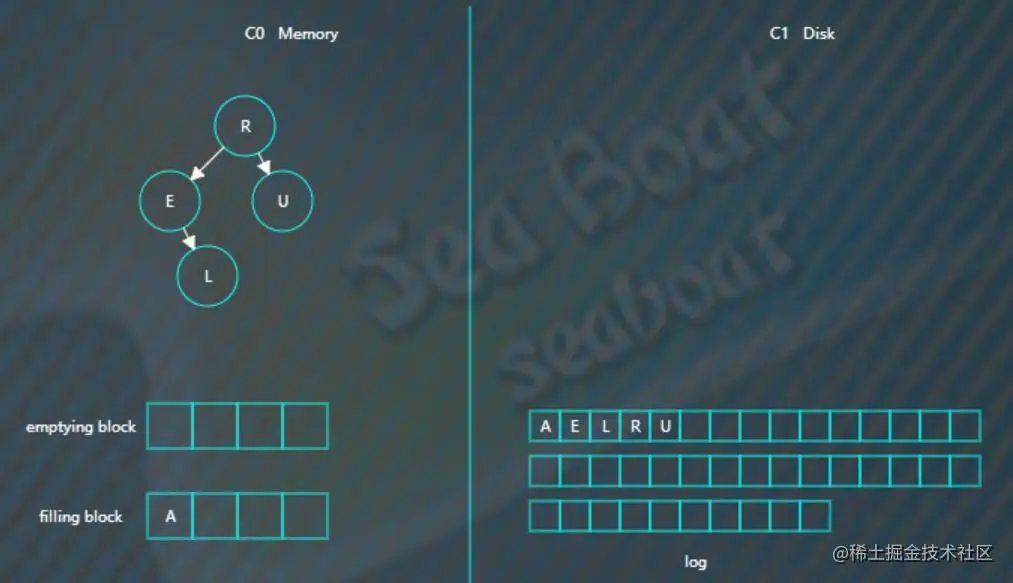

开始找最小的节点，并放到filling block中

以此类推，填满filling block

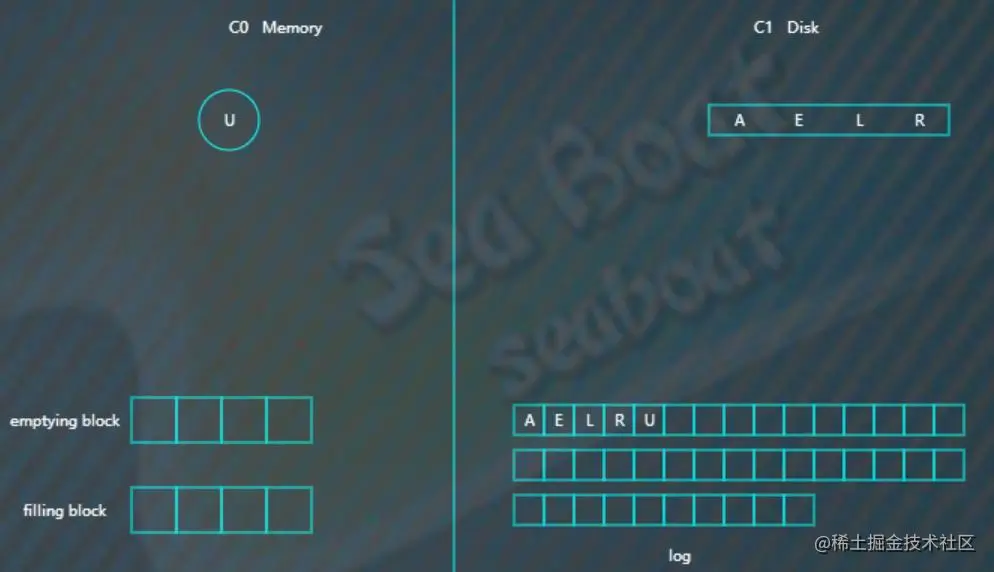

开始写入磁盘，C1树

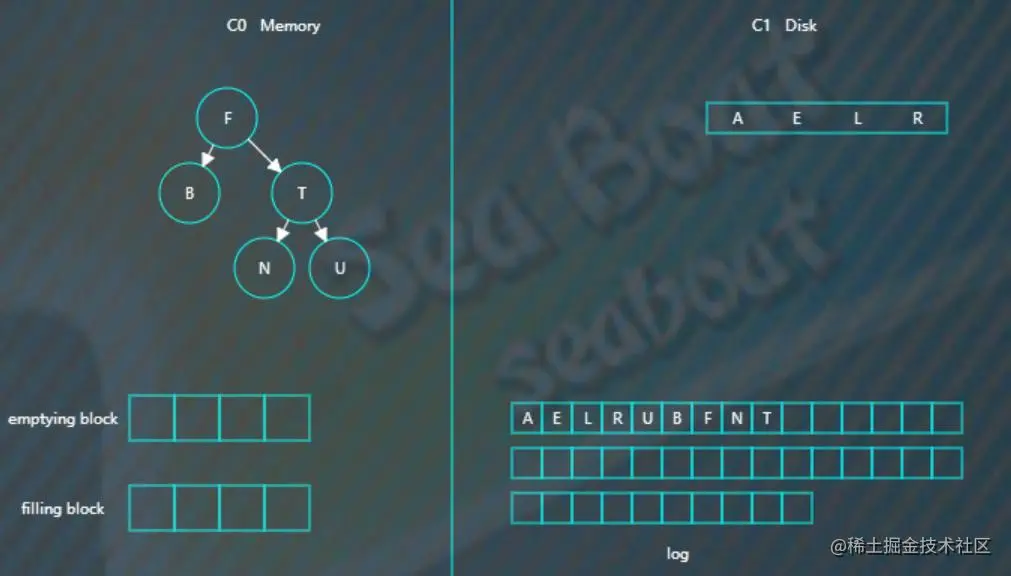

继续插入B F N T，先分别写日志，然后插入到内存的C0树中

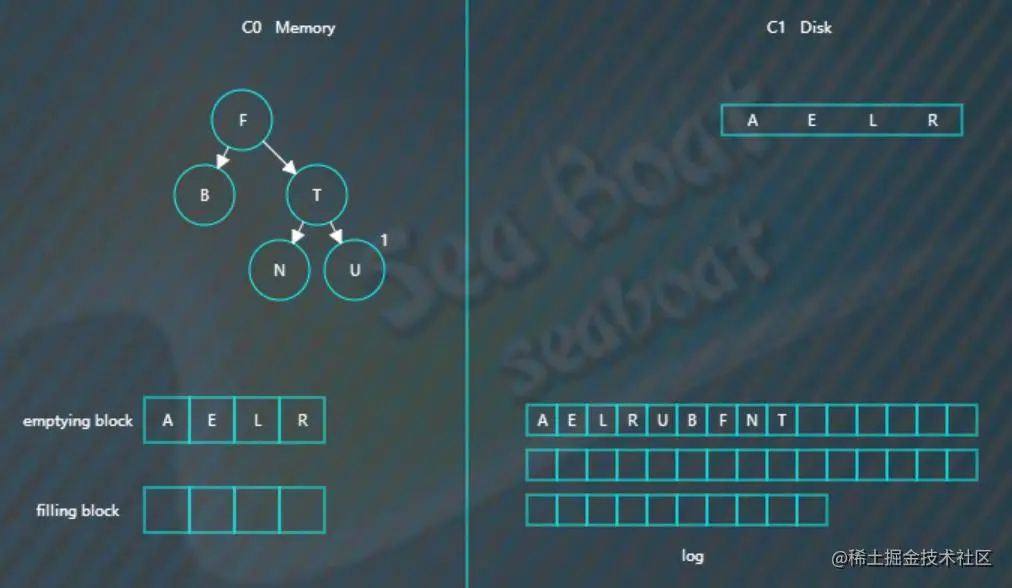

假如此时进行合并，先加载C1的最左边叶子节点到emptying block

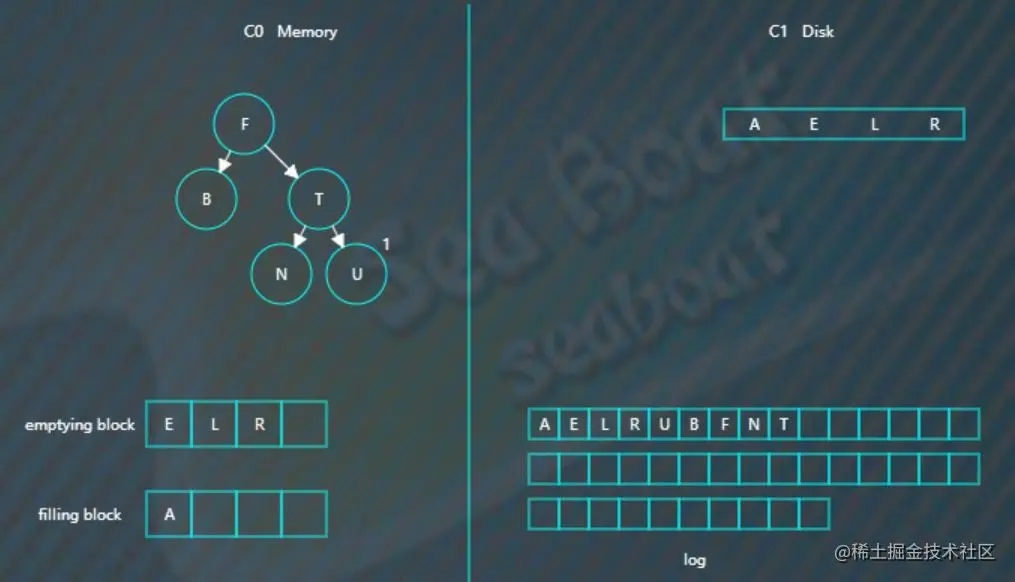

接着对C0树的节点和emptying block进行合并排序，首先是“A”进入filling block

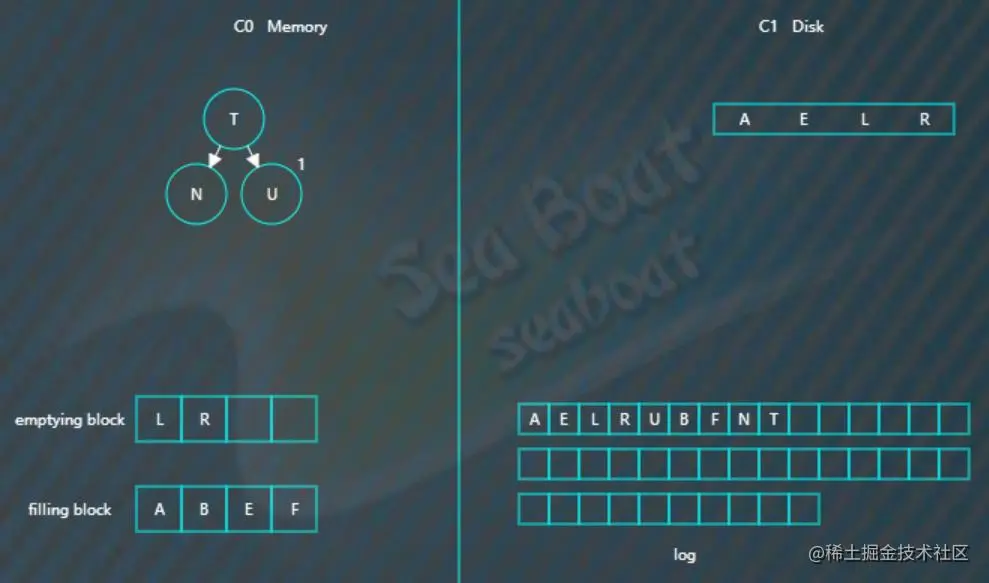

合并排序最终结果为

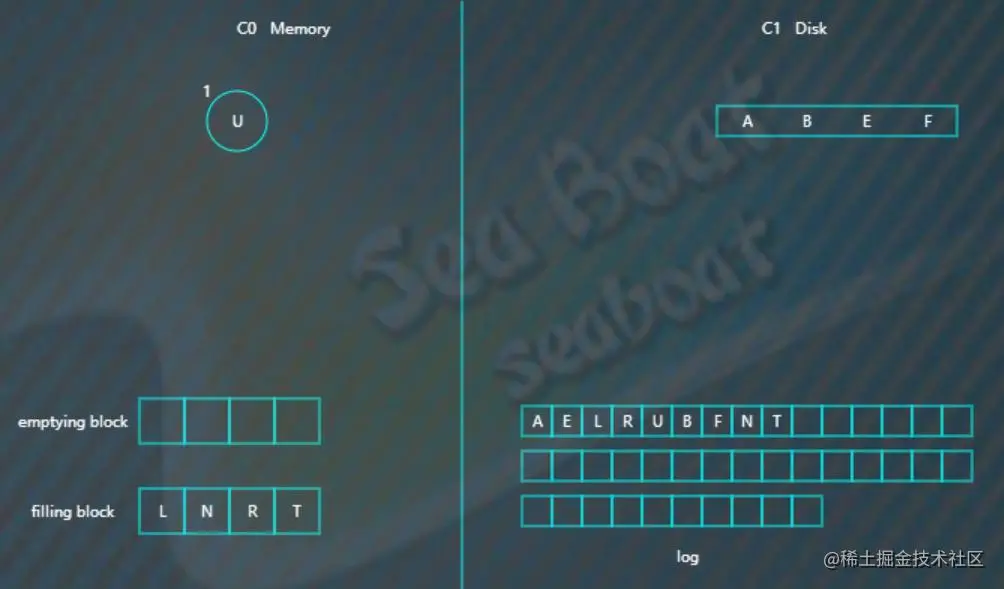

将filling block追加到磁盘的新位置，将原来的节点删除掉

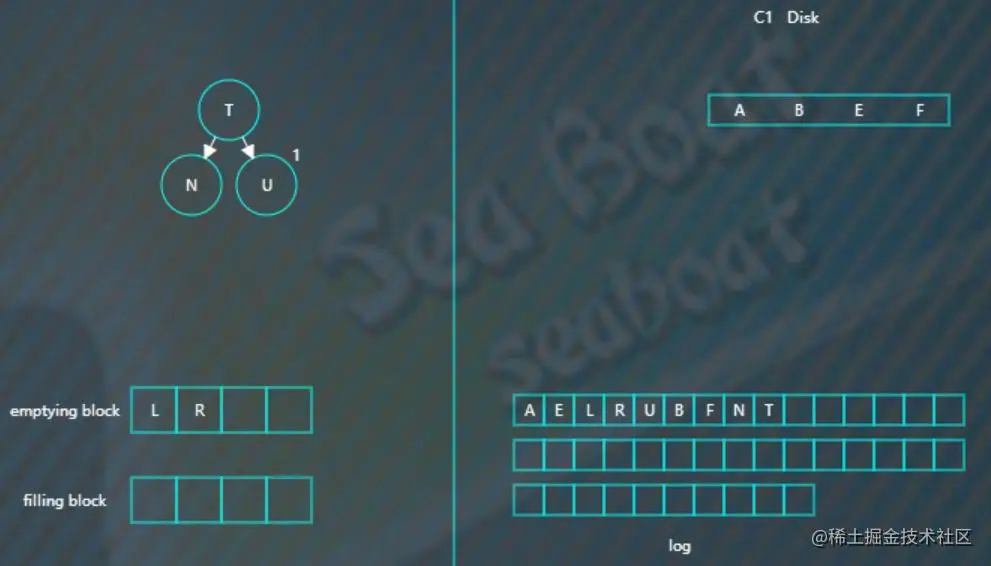

继续合并排序，再次填满filling block

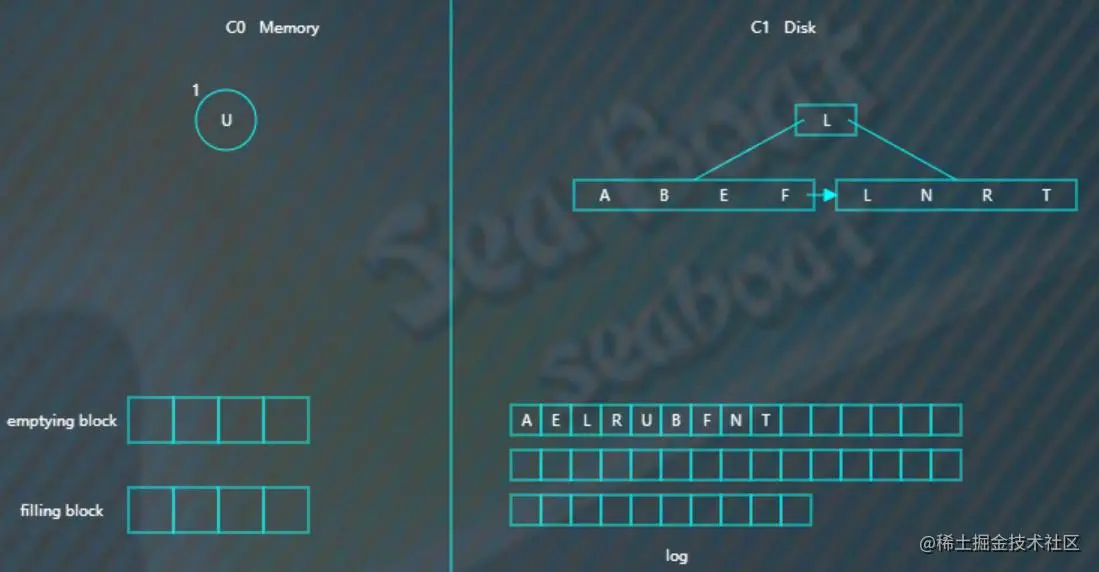

将filling block追加到磁盘的新位置，上一层的节点也要以磁盘块（或多个磁盘块）大小写入，尽量避开随机写。另外由于合并过程可能会导致上层节点的更新，可以暂时保存在内存，后面在适当时机写入

查找操作

查找总体思想是先找内存的C0树，找不到则找磁盘的C1树，然后是C2树，以此类推。

假如要找“B”，先找C0树，没找到

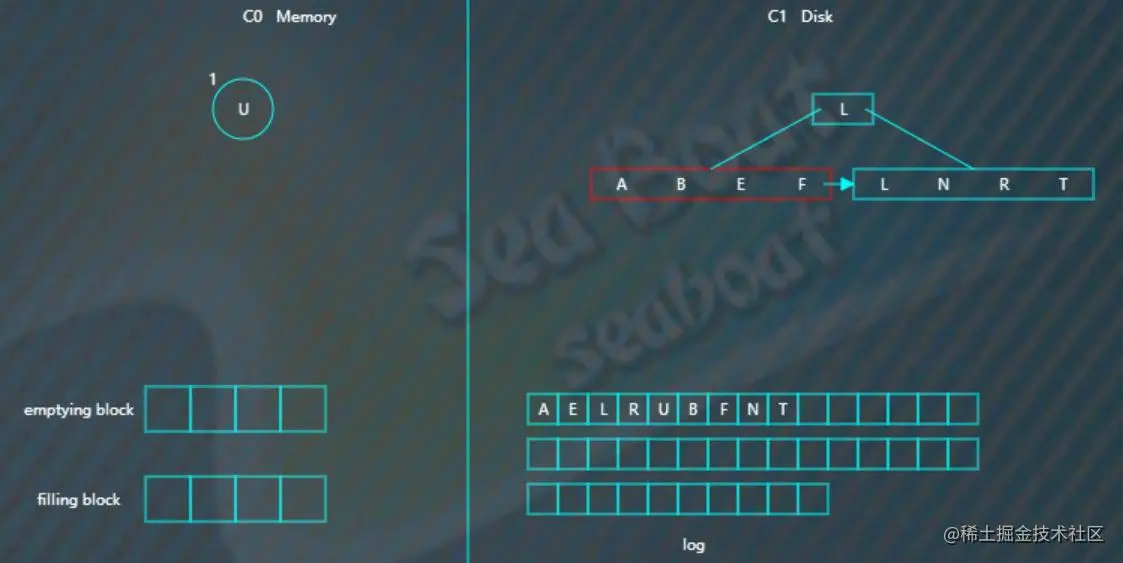

接着找C1树，从根节点开始

找到“B”

删除操作

删除操作为了能快速执行，主要是通过标记来实现，在内存中将要删除的记录标记一下，后面异步执行合并时将相应记录删除。

比如要删除“U”，假设标为#的表示删除，则C0树的“U”节点变为"U(#)"

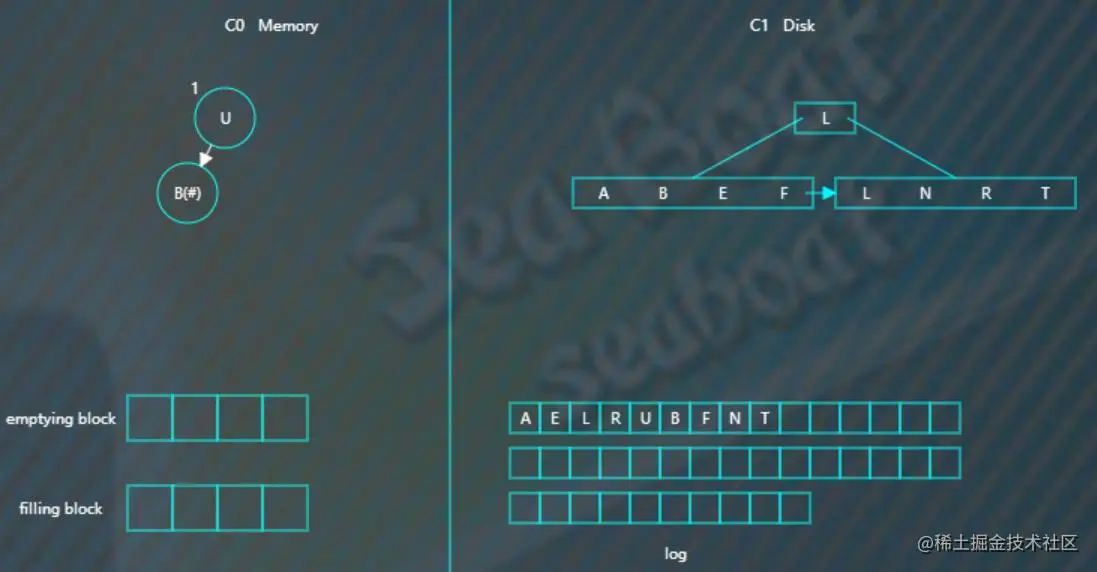

而如果C0树不存在的记录，则在C0树中生成一个节点，并标为#，查找时就能再内存中得知该记录已被删除，无需去磁盘找了。比如要删除“B”，那么没有必要去磁盘执行删除操作，直接在C0树中插入一个“B”节点，并标为#

总结

LSM 是日志和传统的单文件索引（B+ tree，Hash Index）的中立，他提供一个机制来管理更小的独立的索引文件(sstable)。
通过管理一组索引文件而不是单一的索引文件，LSM 将B+树等结构昂贵的随机IO变的更快，而代价就是读操作要处理大量的索引文件(sstable)而不是一个，另外还是一些IO被合并操作消耗
