前言

我们之前通过一篇文章在讨论“移动客户端架构设计的时候，仅是通过一篇文章进行了综述。
后来，我就换了工作。近半年一直很忙,最近接到一个工单，要求升级SDK。借此契机,简单回顾一下iOS开发包二进制化,并进一步认识一下我们比较陌生的 XCFramework

一、综述

项目中库的划分:

  • 我们在实际开发中,若是项目比较庞大,我们可以将 库 划分为:
    • 私有库: (若是我们的公司移动开发建设比较成熟,也可以理解为我们内部移动开发套件的私有库)
    • 二方库: 因项目建设需要而采购的，由 服务 供应商 提供的SDK库。如:埋点服务SDK、阿里的反爬虫服务SDK、OCR扫描服务等。(通常需要付费 或 有限 免费体验 SDK功能)
    • 三方库: 免费使用的外部库(通常来源于Github等开源平台)

iOS开发中的库的二进制化处理(功能模块闭源处理)

  • 根据是否将库的功能服务实现代码开源,我们又可以将库 划分为 “开源库”、“闭源库”
    • 二进制化: 把功能服务模块的源码 打包成 【闭源库】的开发，也就是 iOS开发包二进制化 处理！！！！（二进制化处理也可以称为SDK开发）
    • 在iOS二进制化开发中,可以将模块打包成静态库/动态库的形式
    • 这些 静态库、动态库，可以统称为 二进制库；
    • 二进制化库开发完毕后，我们可以把库集成在一个项目里面进行使用；

1. 二进制化库的几种分类

在iOS开发中的二进制化库可以简单划分为,静态库、动态库(.framework)（注:不是所有的.framework就一定是动态库）

  • 静态库: 以.a 或者 .framework 作为文件的扩展名。链接时完整地拷贝至可执行文件中，被多次使用就有多份冗余拷贝
  • 动态库: 以.dylib 或者 .framework 作为文件的扩展名。链接时不复制，程序运行时由系统动态加载到内存，供程序调用，系统只加载一次，多个程序共用，节省内存。注意：
    • 动态库只能苹果使用，如果项目中使用了动态库不允许上架(如：jspatch)
    • 我们在开发过程中,即使有用到系统动态库的需求,也要常常检查对动态库的引入需要,因为这会影响App的启动速度。(若是不太了解这一块的朋友,可以通过我的这篇文章简单了解一下:App启动装载的过程)
  • .a与.framework的区别？
    • .a是一个纯二进制文件，.framework中除了有二进制文件之外还有资源文件；
    • .a文件不能直接使用，至少要有.h文件配合，.framework文件可以直接使用。
    • .a + .h + sourceFile = .framework
    • 建议用.framework

2. 简单了解CPU架构

我们在开发好功能服务模块，准备导出二进制化包的时候，我们要根据 自身投放应用市场的需要硬件适配需要，对库进行的CPU架构的支持。从而在满足自身需要的同时，避免导出二进制化包的体积过大。

2.1 什么是CPU架构？

CPU架构是CPU厂商给属于同一系列的CPU产品定的一个规范，主要目的是为了区分不同类型CPU的重要标示。

目前市面上的CPU分类主要分有两大阵营，一类是复杂指令集(CISC)CPU，另一类是精简指令集(RISC)CPU。我们今天要讨论的ARM指令集就属于精简指令集(RISC)CPU。

2.2 ARM处理器

ARM处理器是英国Acorn有限公司设计的低功耗成本的第一款RISC微处理器。全称为Advanced RISC Machine。

我们之前有一篇文章是关于探究iOS底层原理|ARM64汇编的。其中简单介绍了，不同的型号真机硬件设备的CPU硬件架构:

架构设备
armv6iPhone, iPhone2, iPhone3G, 第一代、第二代 iPod Touch
armv7iPhone3GS, iPhone4, iPhone4S,iPad, iPad2, iPad3(The New iPad), iPad mini, iPod Touch 3G, iPod Touch4
armv7siPhone5, iPhone5C, iPad4(iPad with Retina Display)
arm64iPhone5S 以后 iPhoneX , iPad Air, iPad mini2以后

ARM处理器因其低功耗和尺寸小而闻名，iPhone的处理器全部都基于ARM。
我们经常见到的armv7 | armv7s | arm64都是ARM处理器的指令集。
指令集应用于开发有如下特点:

  • 所有指令集原则上向下兼容。
  • Xcode的模拟器是运行在电脑上的，所以iPhone模拟器并没有使用ARM指令集(在Intel芯片的老款Mac上的iPhone模拟器)，而是使用的X86(64为处理器)或者i386(32位处理器)。
  • 通过Xcode打包时，会为支持的所有的指令集编译出对应的指令集代码的数据包，所以工程支持的指令集越多，生成的二进制包就越大。

2.3 进一步认识 指令集 对应的机型

机型-架构 对照表

架构设备
armv6iPhone, iPhone2, iPhone3G, 第一代、第二代 iPod Touch
armv7iPhone3GS, iPhone4, iPhone4S,iPad, iPad2, iPad3(The New iPad), iPad mini, iPod Touch 3G, iPod Touch4
armv7siPhone5, iPhone5C, iPad4(iPad with Retina Display)
arm64iPhone 5S、iPhone 6、iPhone 6 Plus、iPhone 6S、iPhone 6S Plus、iPhone 7、 iPhone 7 Plus、 iPad (2018)、 iPhone 8 、 iPhone 8 Plus 、 and iPhone X
arm64eiPhone XS 、iPhone XS Max 、 iPhoneXR、iPhone 11 、 iPhone 11 Pro、 iPhone 11 Pro Max、iPhone 12 、 iPhone 12 Mini 、 iPhone 12 Pro 、 iPhone 12 Pro Max ... 等

模拟器

    • 模拟器32位处理器测试需要i386架构
    • 模拟器64位处理器测试需要x86_64架构
    • 模拟器64位处理器测试需要arm64架构(采用了苹果公司内部自行设计的M1系列芯片的新款Mac,该Mac上跑的模拟器架构也是arm64架构,但不是iPhone真机那种arm64)

真机

    • 真机32位处理器需要armv7,或者armv7s架构
    • 真机64位处理器需要arm64架构

应对当前(2023年)市场常用的设备推荐适配 指令集

  • 模拟器: 64位处理器x86_64架构、arm64架构
  • 真机:64位处理器arm64架构、armv7s架构(iPhone5及其以上的设备)

2.4 二进制化库适配架构的设置Build Setting

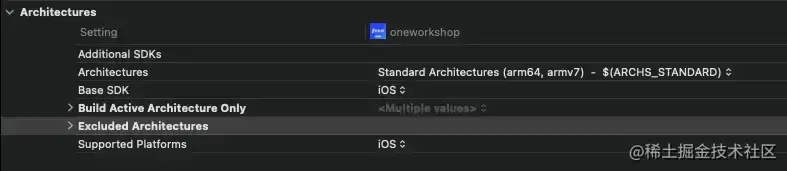

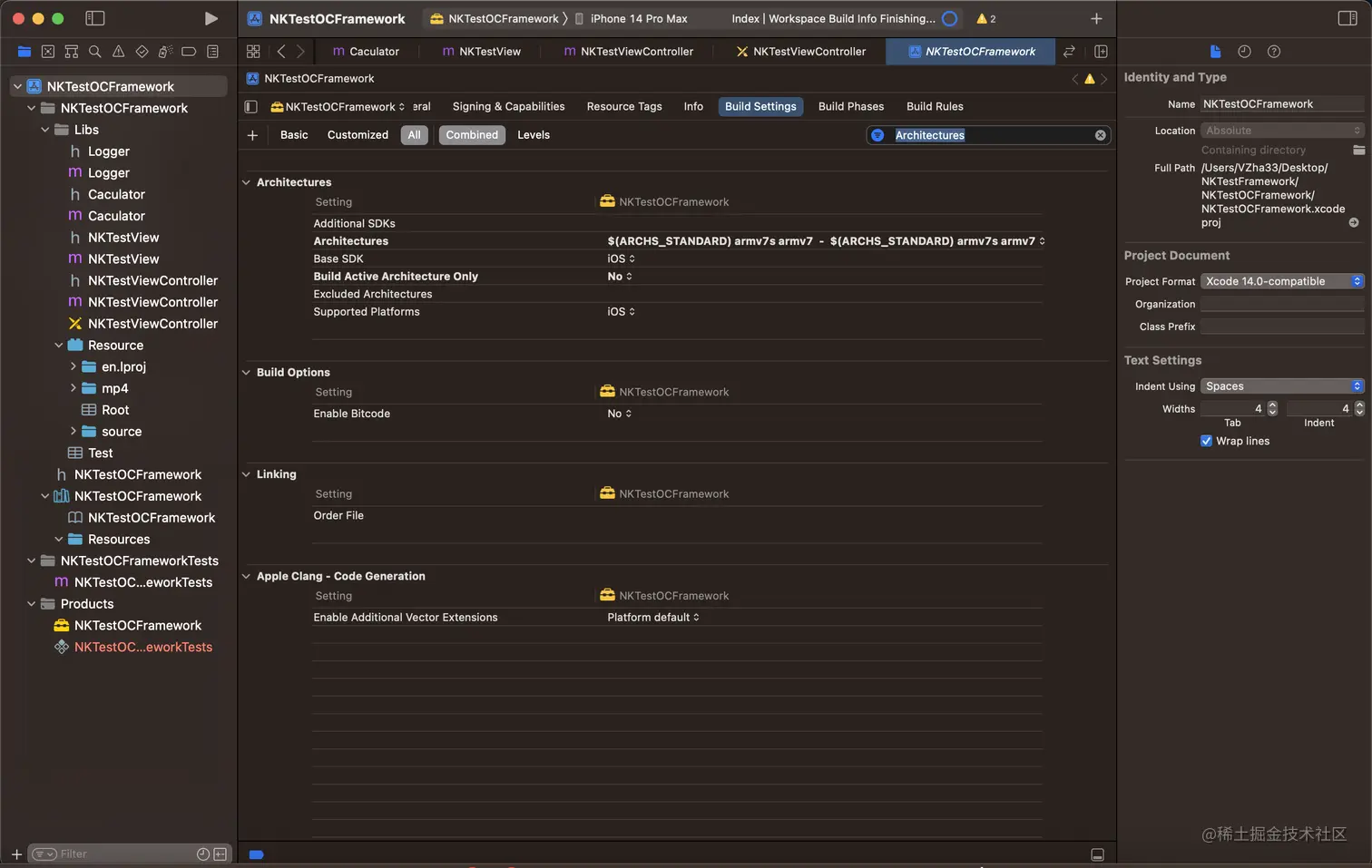

Build Settings中搜索Architecture，可以看到如下图的设置项：


  • Architectures
    指定当前Target被编译时支持的指令集的列表，如果指定了多个架构，机会生成多个架构需要的二进制文件。

  • Build Active Architecture Only
    指定是否只编译当前连接设备所支持的指令集。
    默认Debug时为YES，Release时为NO。设置为YES时，编译后只生成当前连接设备所支持的指令集代码，编译速度更快。

  • Excluded Architectures
    指定当前Target被编译时拒绝接纳的指令集列表，编译后最终生成的二进制文件支持的指令集是Architectures减去Excluded Architectures。

二、开发二进制化库的实践

我们前面有提及 静态库、动态库，的区别。我们这里就不再重复介绍。
我们直接进入创建一个.framework静态库的实践(此次我采用的是Xcode14.1,与之前的Xcode版本的创建过程总体上大致相似，略有不同。若是同学们用比较老的Xcode版本，请自行寻找相应教程)

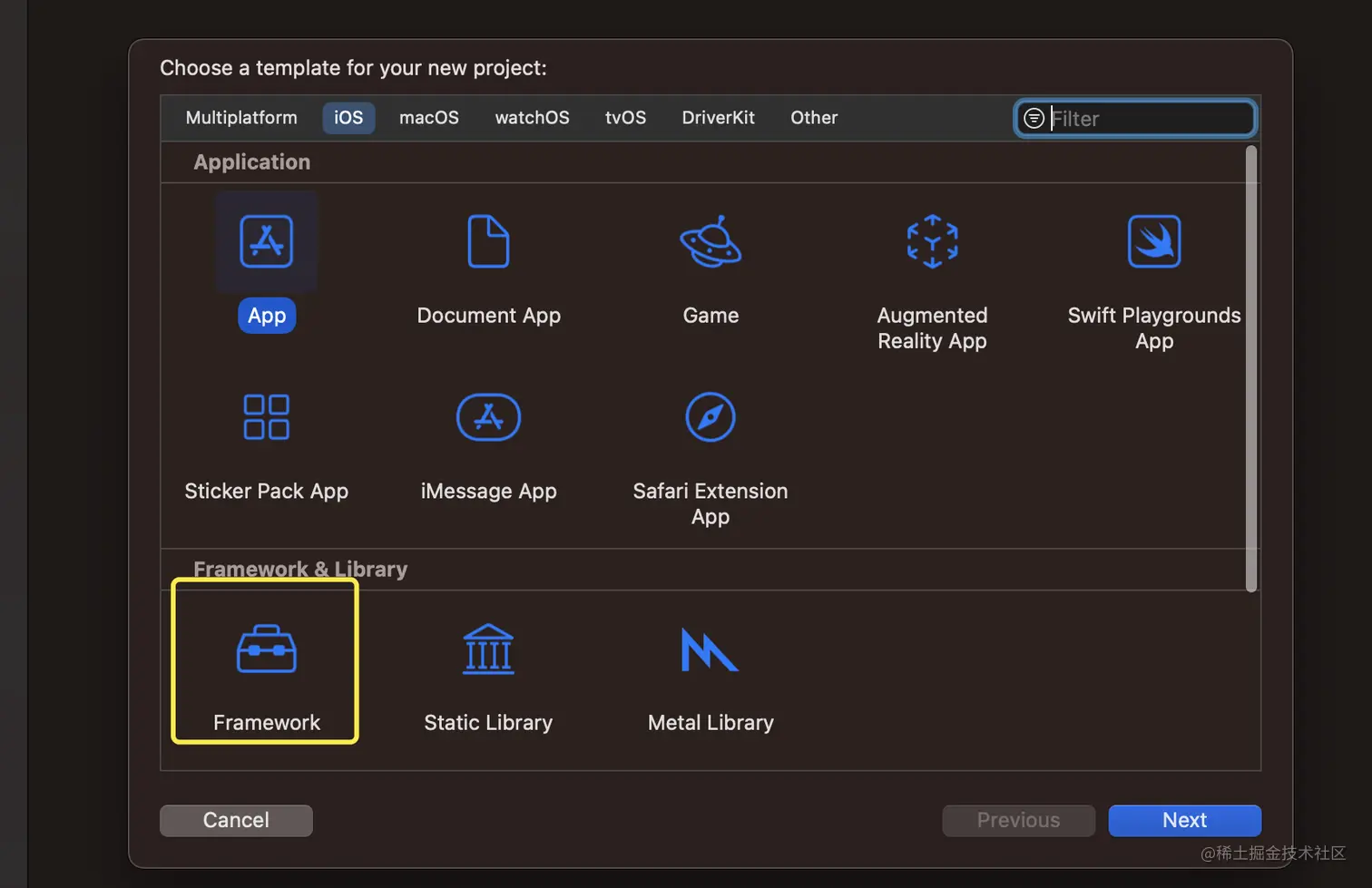

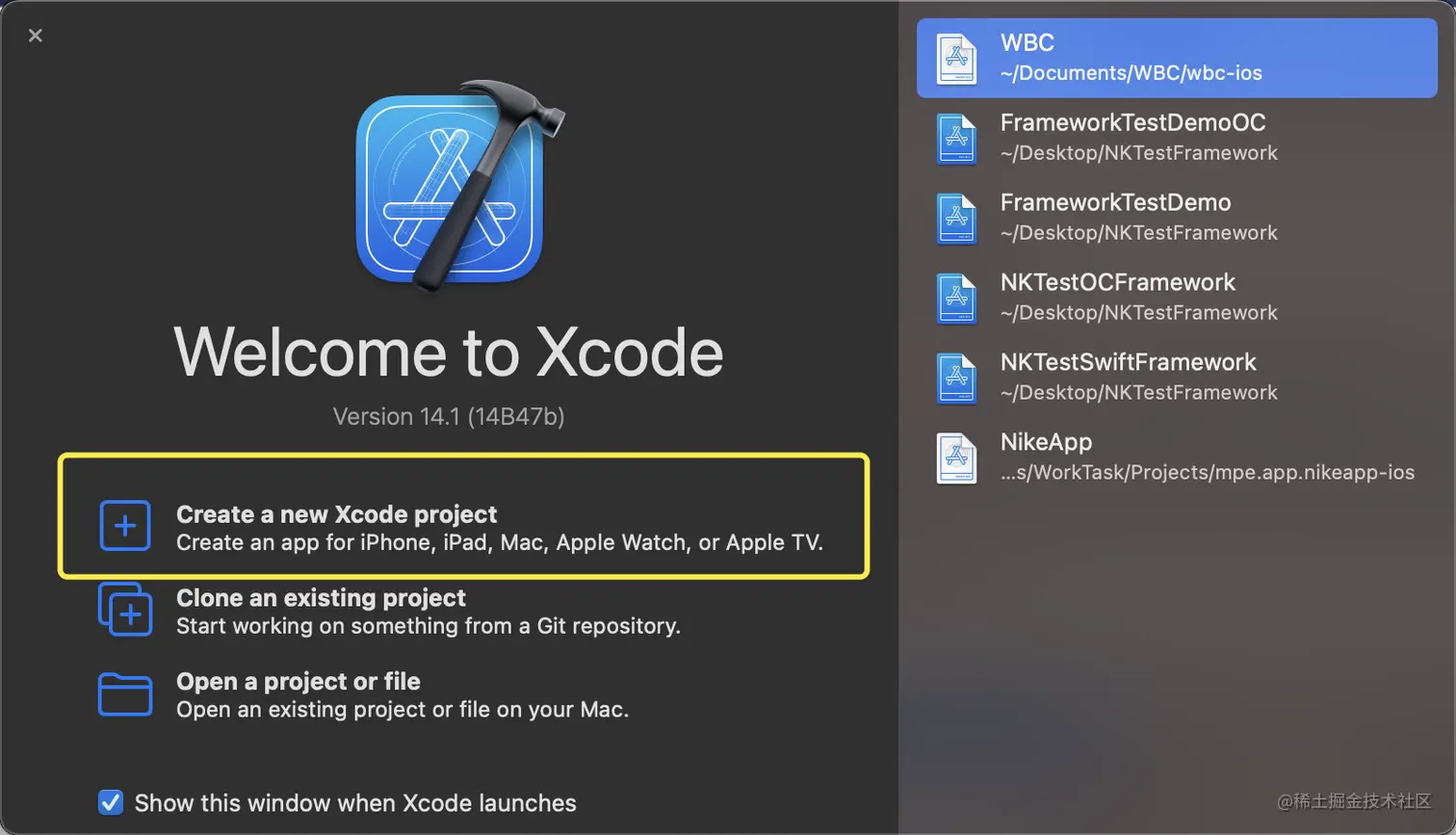

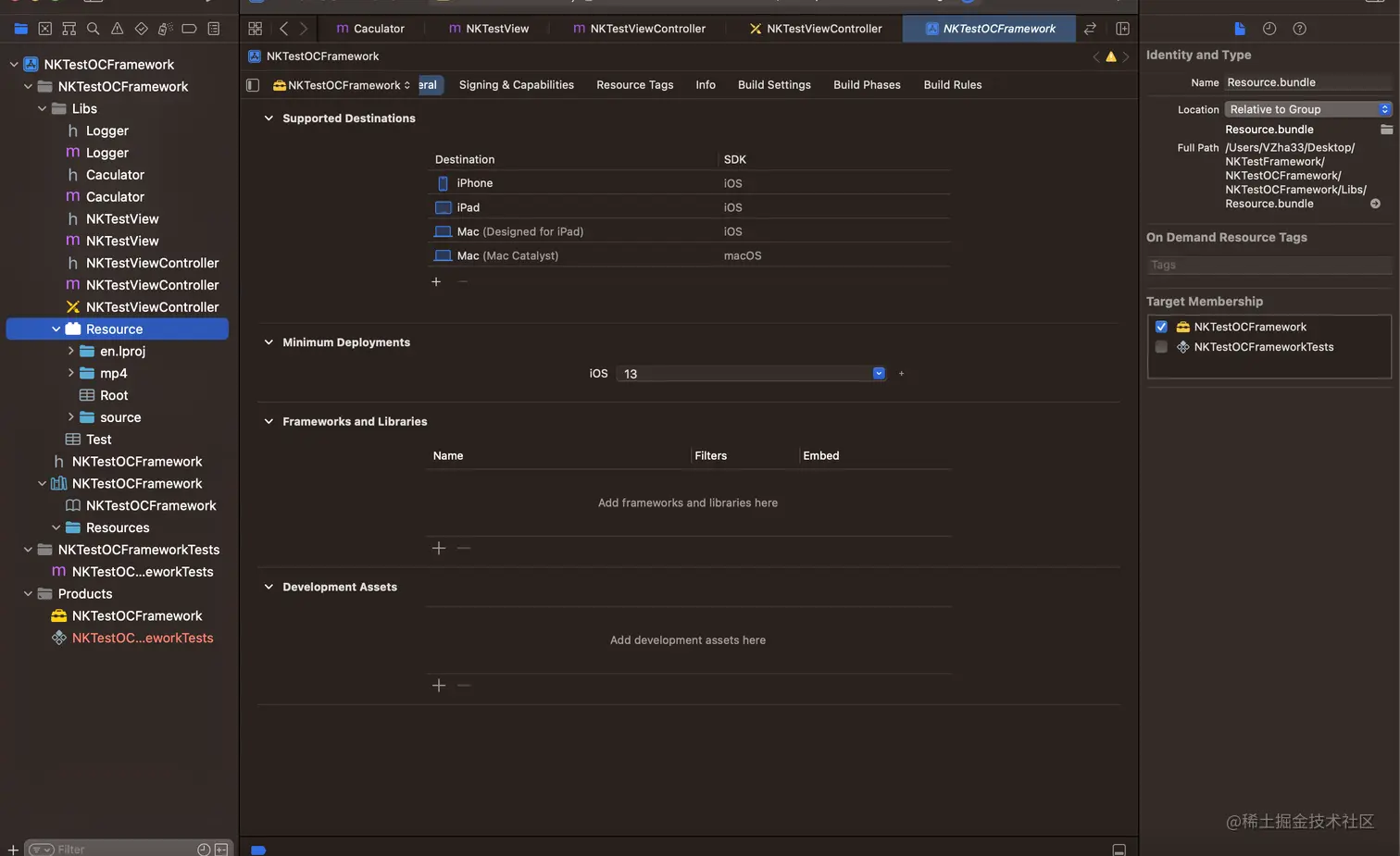

1. 首先创建.frmawork项目



在framewrok中可以封装入自己需要封装的内容

image.png eg: 我在Logger.h中加入了一个测试方法

//
//  Logger.m
//  NKTestOCFramework
//
//  Created by Van Zhang on 2023/2/27.
//

#import "Logger.h"

@implementation Logger

+ (void)logWithString:(NSString *)log{
    NSLog(@"Log:%@",log);
}

+ (NSString *)testString:(NSString *)string {
    return [@"NKTestOCFramework: " stringByAppendingString:string];
}

@end

2. 接下来进行项目配置：

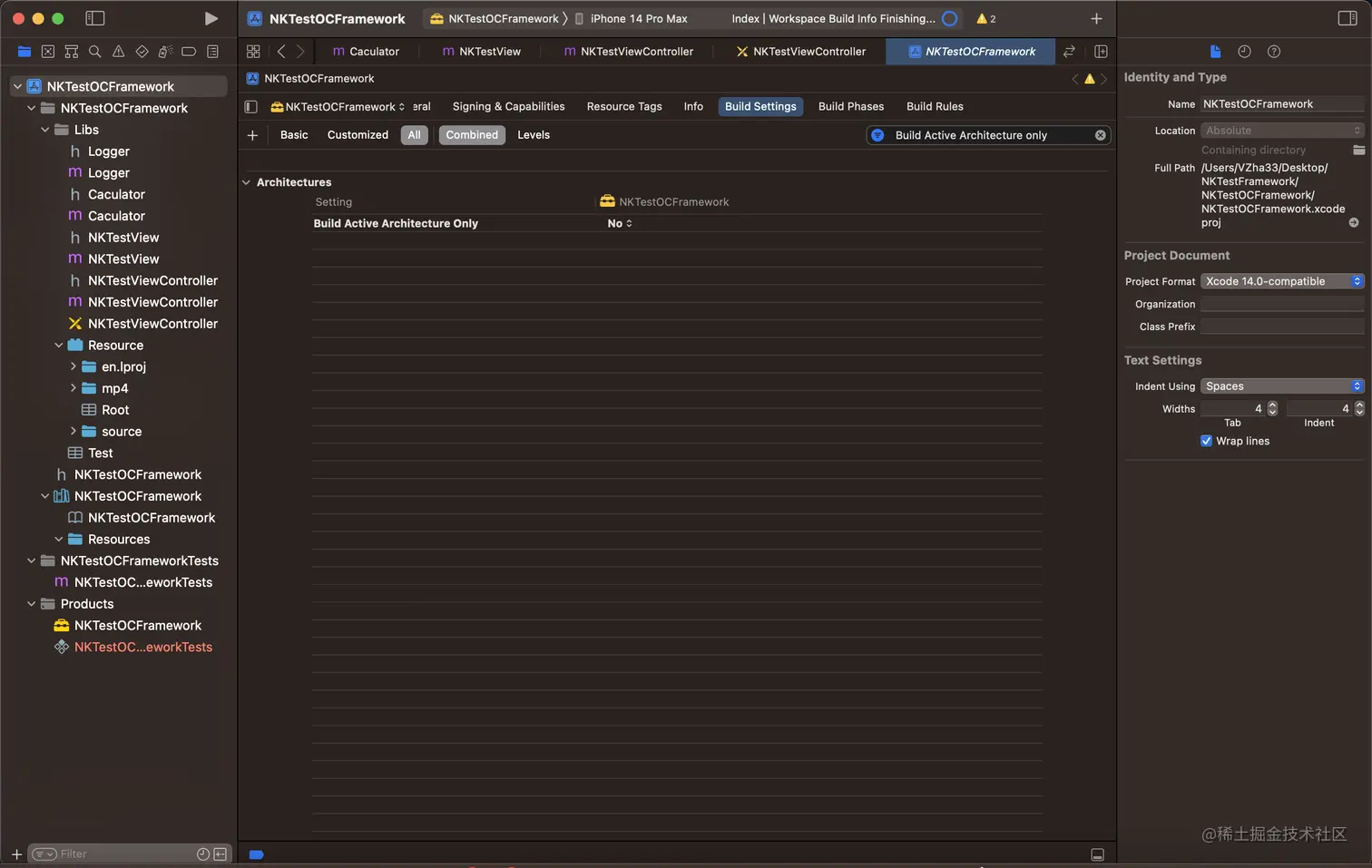

1、设置Build Setting参数 将Build Active Architecture only设置为NO


2、设置Build Setting参数 Mach-O Type 为Static Library （配置静态、动态）


3、设置Build Setting参数 在Architectures下增加 需要适配的硬件CPU,如 armv7s、armv7(我们当下流行的设备基本都是iPhone5s以上了，通常我们直接arm64就够用了)

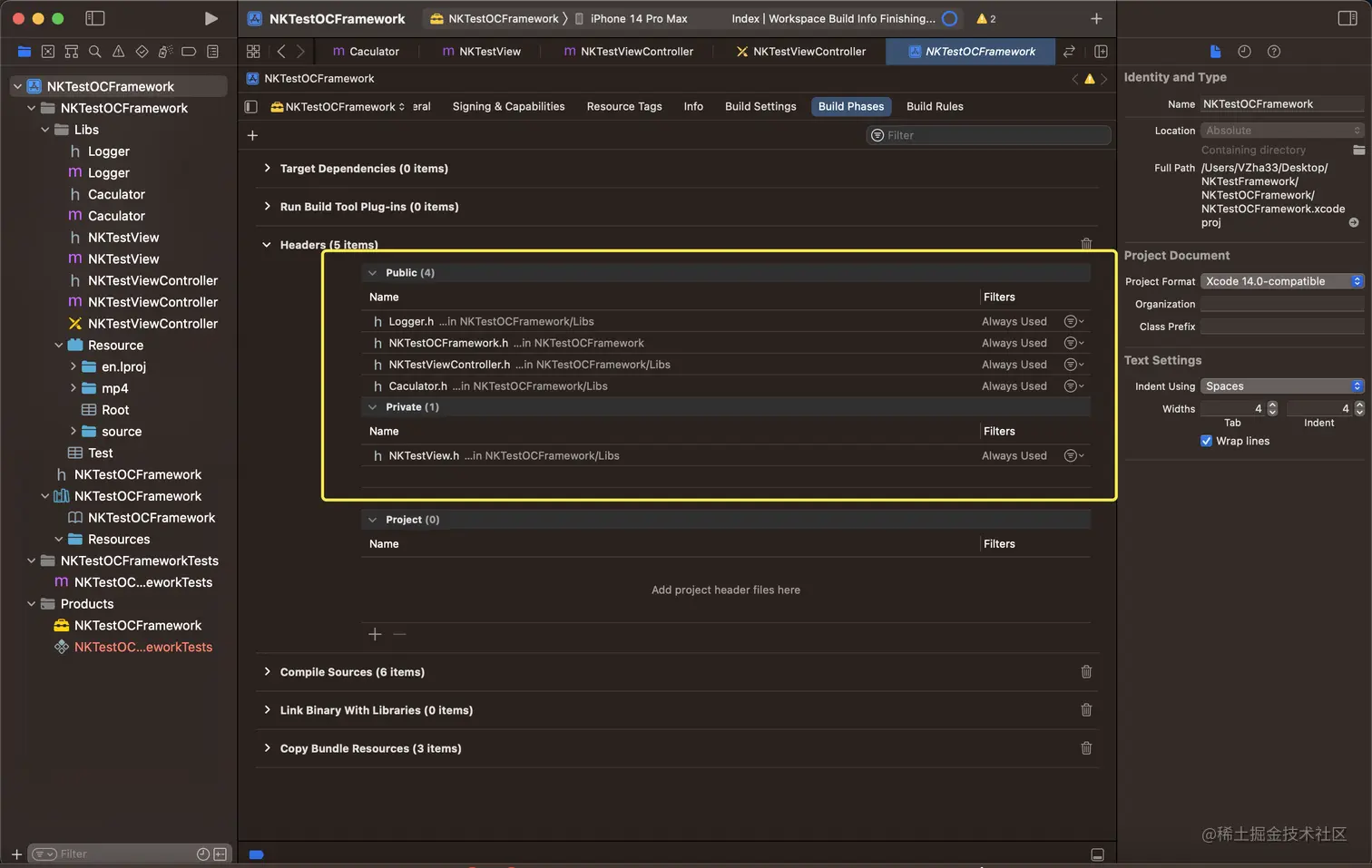

4、在Build Phases中设置需要公开和需要隐藏的头文件 image.png

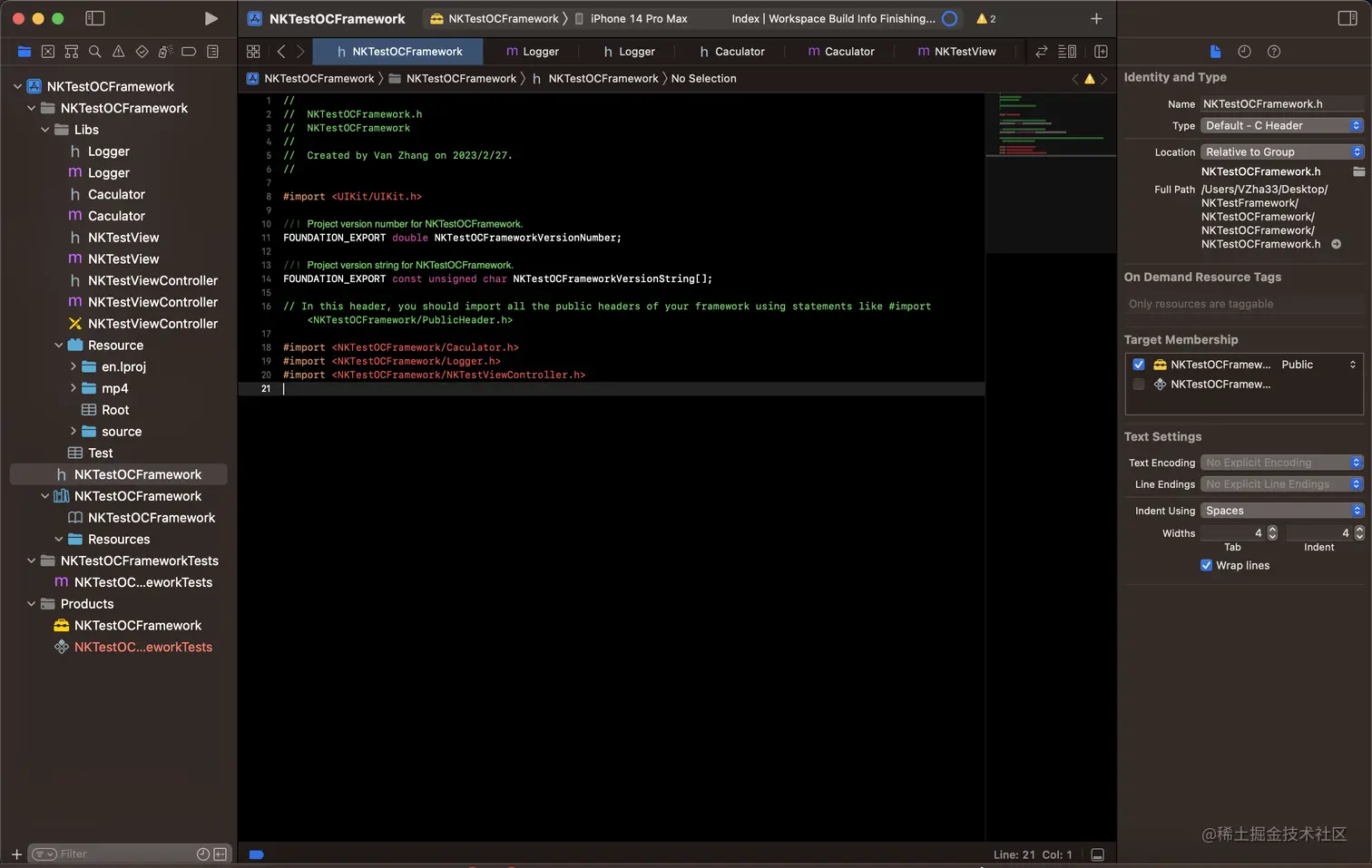

5、将头文件引入到NKTestOCFramework (自己SDK的头文件) image.png

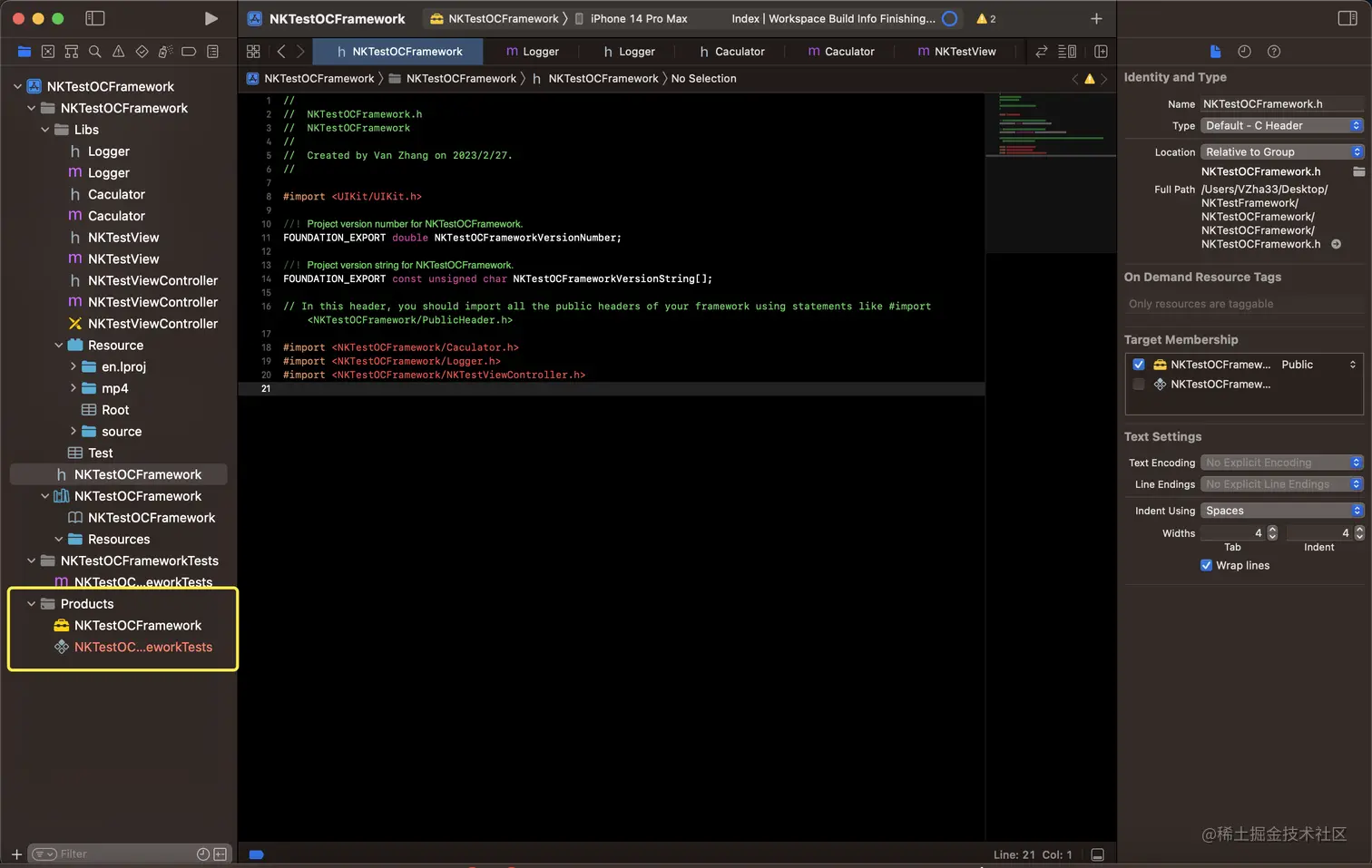

6、Command + B运行项目，在Product中找到framework (在Xcode14创建的工程中，我们找不到Product文件夹，需要做如下调整:)

  • 1、找到.xcodeproj文件
  • 2、右键显示包内容
  • 3、找到project.pbxproj并双击打开
  • 4、在文件内搜索productRefGroup，旁边还有一个mainGroup，把mainGroup后边的值复制一下替换到productRefGroup后边，然后关闭文件并且保存。

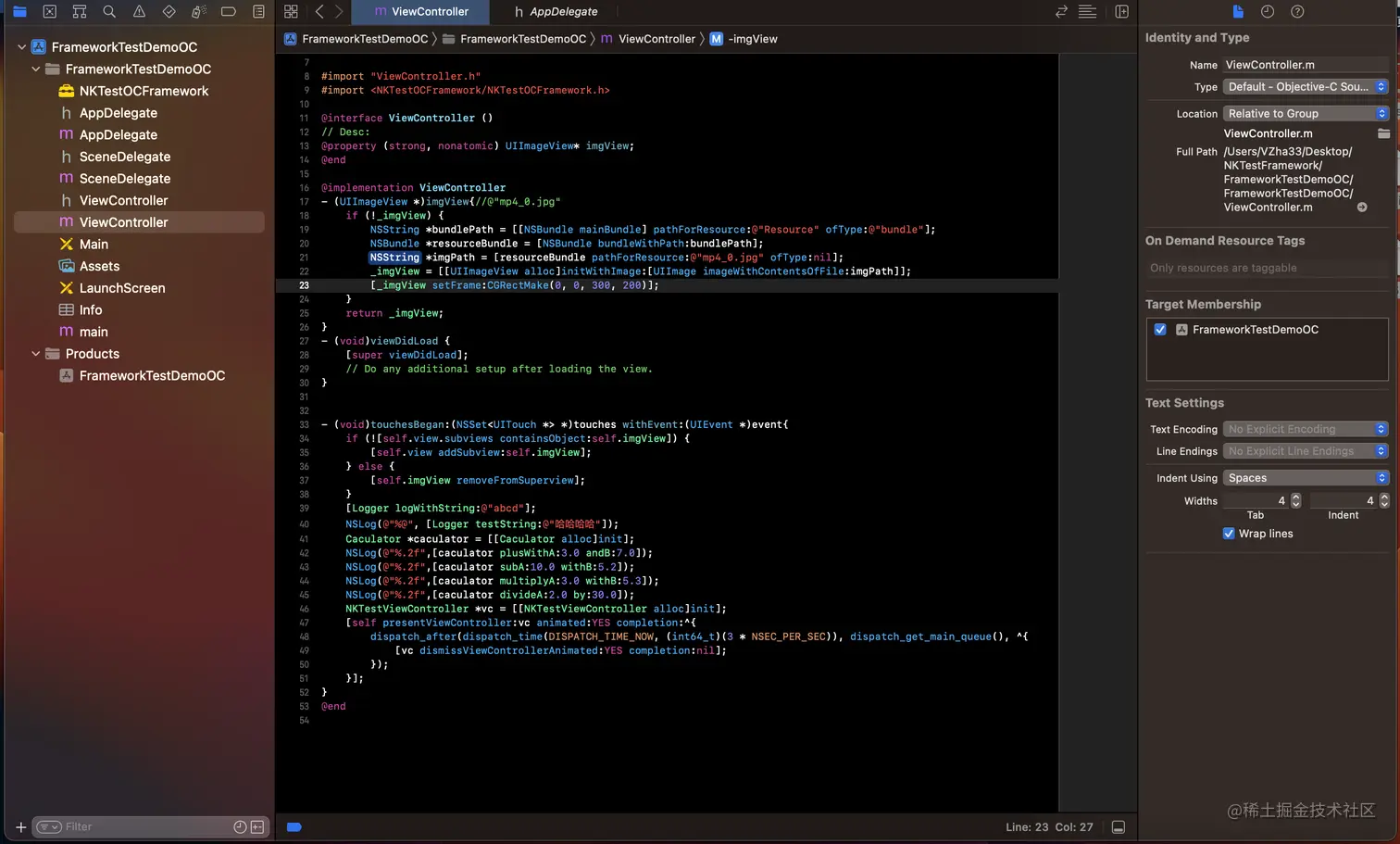

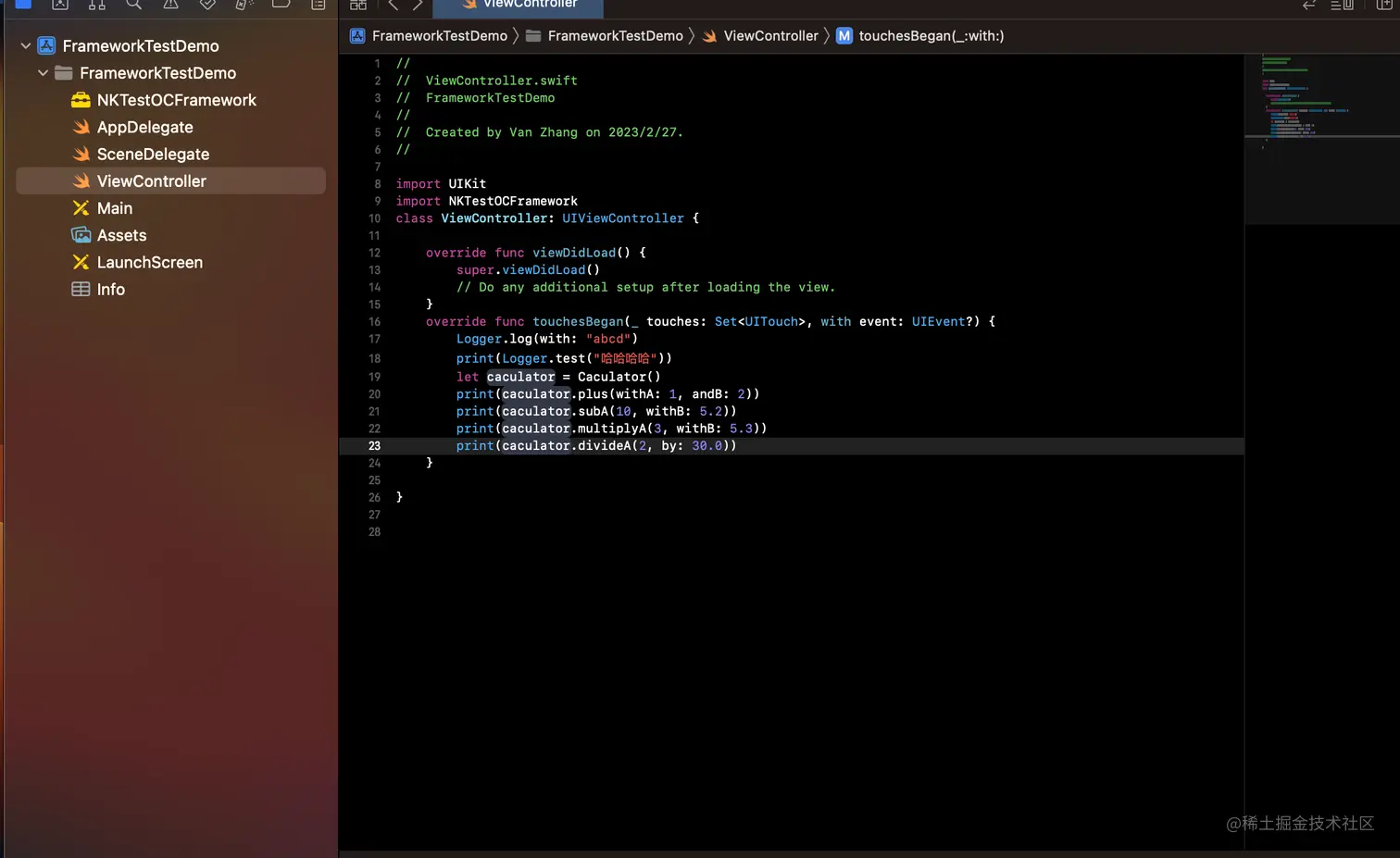

3.framework的使用将封装好的.framework拉入需要使用的项目中



4.工程运行

想要对Demo进行运行实践的朋友，可以通过以下链接,下载:

三、二进制包的架构检查，包的合并与拆分

1、相关概念以及常规处理

  • 二进制包文件都是 Mach-O 文件的一种(可以通过这篇文章简单了解Mach-O文件)
  • iOS 的 二进制包 文件 分为 fat 二进制文件 和 thin 二进制文件
    • 胖二进制文件:包含多套指令集架构的Mach-O文件（比如同时包含armv7、armv7s、armv64、i386、x86_64其中的两种以上）
    • thin二进制文件: 仅包含一套指令集架构的Mach-O文件
  • 二进制文件处理:
    1. lipo -info: 检查二进制文件支持的架构
    // 判断静态库所支持的平台 armv7 x86_64 arm64
lipo -info + 二进制文件路径
    1. lipo -remove: 移除二进制文件支持的某架构
    // 判断静态库所支持的平台 armv7 x86_64 arm64
lipo -remove + 要删除的指令集架构 + 二进制文件路径 + -output + 输出的二进制文件路径
如:
lipo -remove armv7 origin_xxx.a -output op_xxx.a // 删除静态库包括的armv7平台
    1. lipo -thin: 导出二进制文件支持的某架构
    // 判断静态库所支持的平台 armv7 x86_64 arm64
lipo -thin + 要导出的指令集架构 + 二进制文件路径 -output + 输出的二进制文件路径
如:
lipo -thin arm64 origin_xxx.a -output op_xxx.a // 拆分静态库，只保留arm64 CPU架构
    1. lipo -create: 创建一个fat二进制文件使其支持的多个架构
    // 判断静态库所支持的平台 armv7 x86_64 arm64
lipo -create + 二进制文件路径1 + 二进制文件路径2 -output 输出的二进制文件路径
如:
lipo -create device_xxx.a simulator_xxx.a -output universal_xxx.a //对真机或者模拟器分别打出 .a 文件合并

2. 了解XCFramework

快速了解XCFramework:
官方视频链接:developer.apple.com/videos/play… 官方文档链接:developer.apple.com/documentati…

  • XCFramework 是苹果新出的库类型，在 Xcode 11 及 cocoapods 1.9 以上版本被支持
  • 与普通动态库/静态库最大的区别是将多个平台的二进制库，捆绑到一个可分发的.xcframework捆绑包中，支持所有的苹果平台和架构。

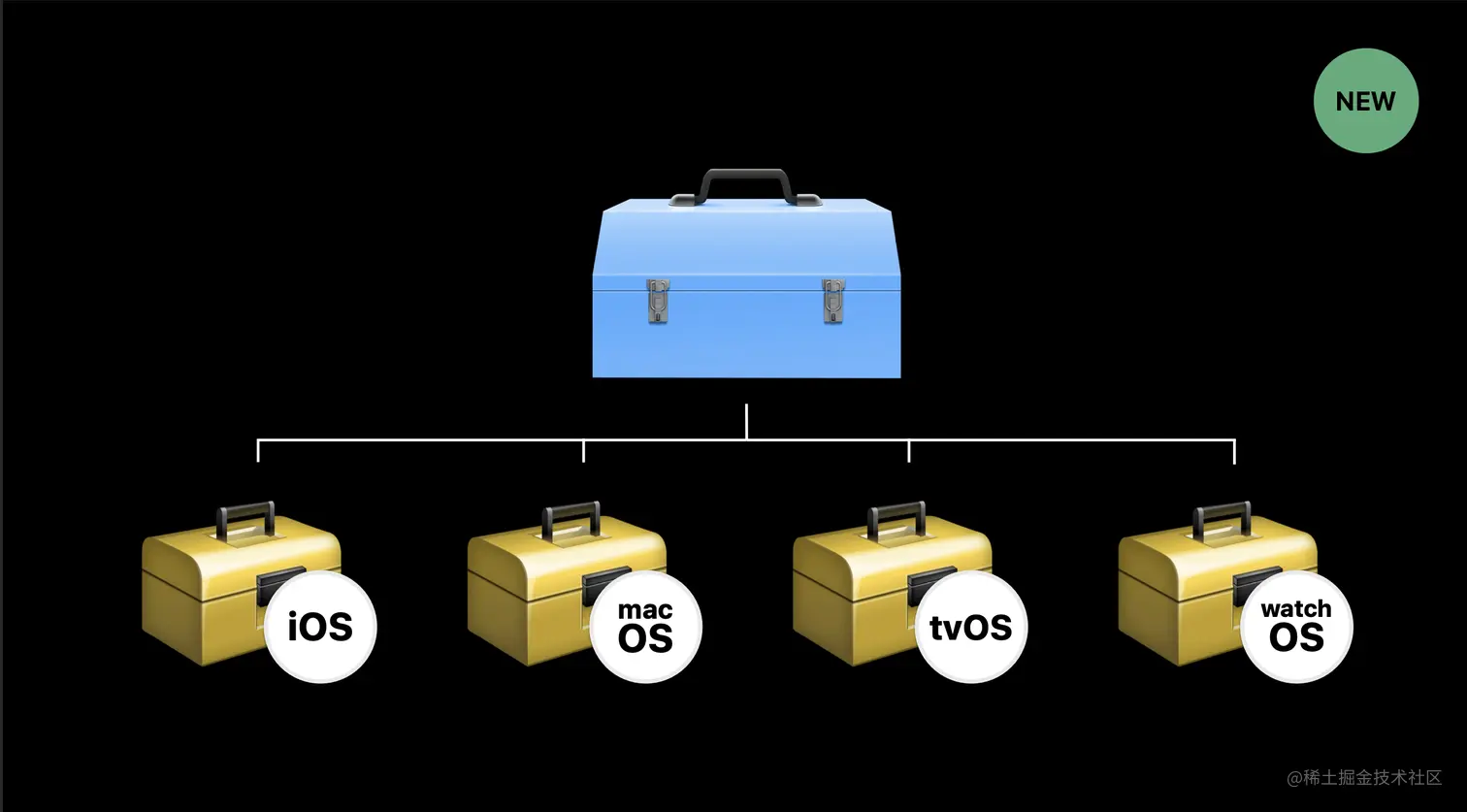

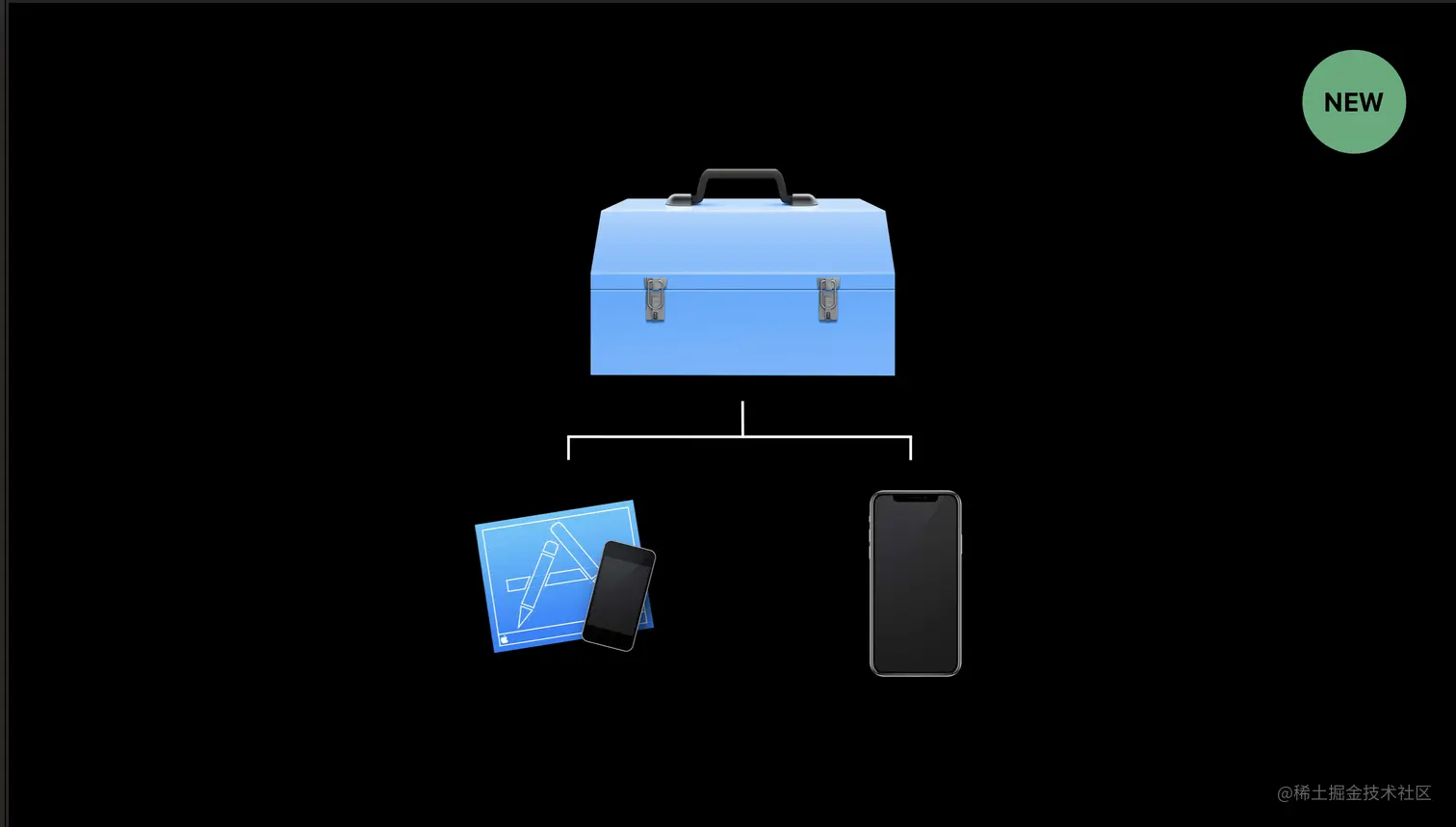

    • 这里的关键词是多个平台（iOS, macOS, tvOS, watchOS, iPadOS, carPlayOS）image.png
    • 我们使用的普通动态库/静态库属于fat file，仅仅是包含多个架构，如armv7 armv7s arm64 arm64e x86_64等
    • XCFramework 可以包含 iOS 设备，iOS 模拟器和 Mac Catalyst 等多个平台的二进制库。image.png

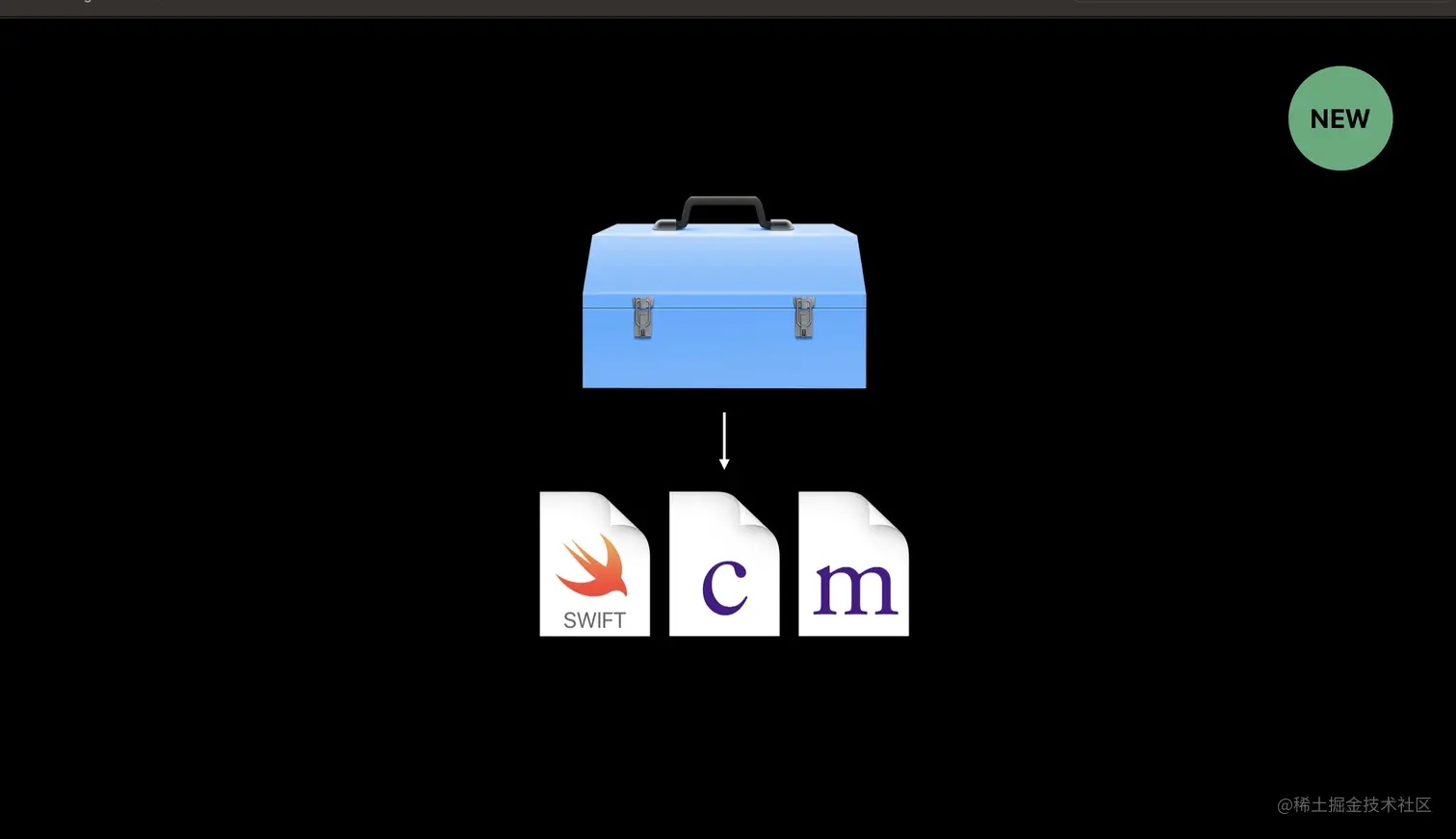

    • XCFramework库是把不同平台、不同架构的Framework库放在一起(与Framework的开发相同,支持C、OC、C++、Swift)image.png
      • 注意: 若是原本的Framework库中有C++文件(.hpp、.cpp),要尽可能地转换成Objective-C++文件(.h、.mm)。
      • 我们的项目若是存量项目(旧项目),通常开发项目的时候还是会或多或少地引入不同开发语言的库。
        • 比如:Swift语言开发+Swift库+OC库
        • OC语言开发+Swift库+OC库
      • 只要我们用到OC或OC库,内部若是使用了runtime 或 KVC、KVO等。无法避免的,我们需要在项目主工程的Build Setting-> Other Linker Flag 添加一项: -all_load
      • 添加 -all_load 会导致 包含 了 C++ 的库,在导入 主工程 后 发生冲突
      • 因此要尽可能 把 在 OC库中的C++文件(.hpp、.cpp)转换成Objective-C++文件(.h、.mm)

3. 终端指令制作XCFramework

通过xcodebuild -create-xcframework命令即可完成制作 XCFramework 示例如下:

.
├── ios_arm64
│   ├── 0CD1FB8D-9D63-3092-B68B-2E579A306D3F.bcsymbolmap
│   ├── NKTestOCFramework.framework
│   └── NKTestOCFramework.framework.dSYM
└── ios_simulator_x86-64_arm64
    ├── NKTestOCFramework.framework
    └── NKTestOCFramework.framework.dSYM

通过xcodebuild -create-xcframework命令来合并为 XCFramework。


xcodebuild -create-xcframework\
           -framework ios_arm64/NKTestOCFramework.framework\
           -framework ios_simulator_x86-64_arm64/NKTestOCFramework.framework\
           -output NKTestOCFramework.xcframework

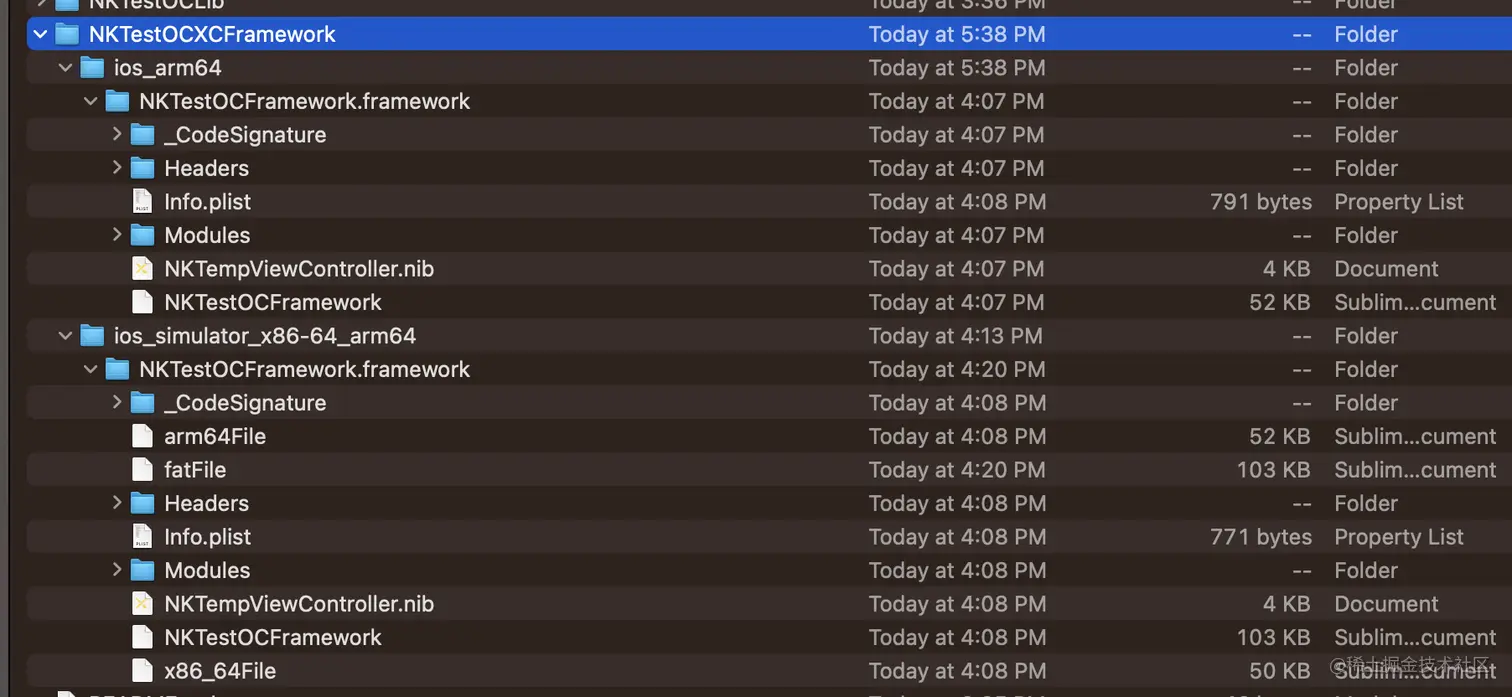

合并后的 NKTestOCFramework.xcframework 目录结构如下，包含 arm64 和 x86_64 版本，这和 lipo 操作类似，合并其他平台时操作类似。 image.png

NKTestOCFramework.xcframework
├── Info.plist
├── ios-arm64
│   └── NKTestOCFramework.framework
└── ios-x86_64-simulator
    └── NKTestOCFramework.framework

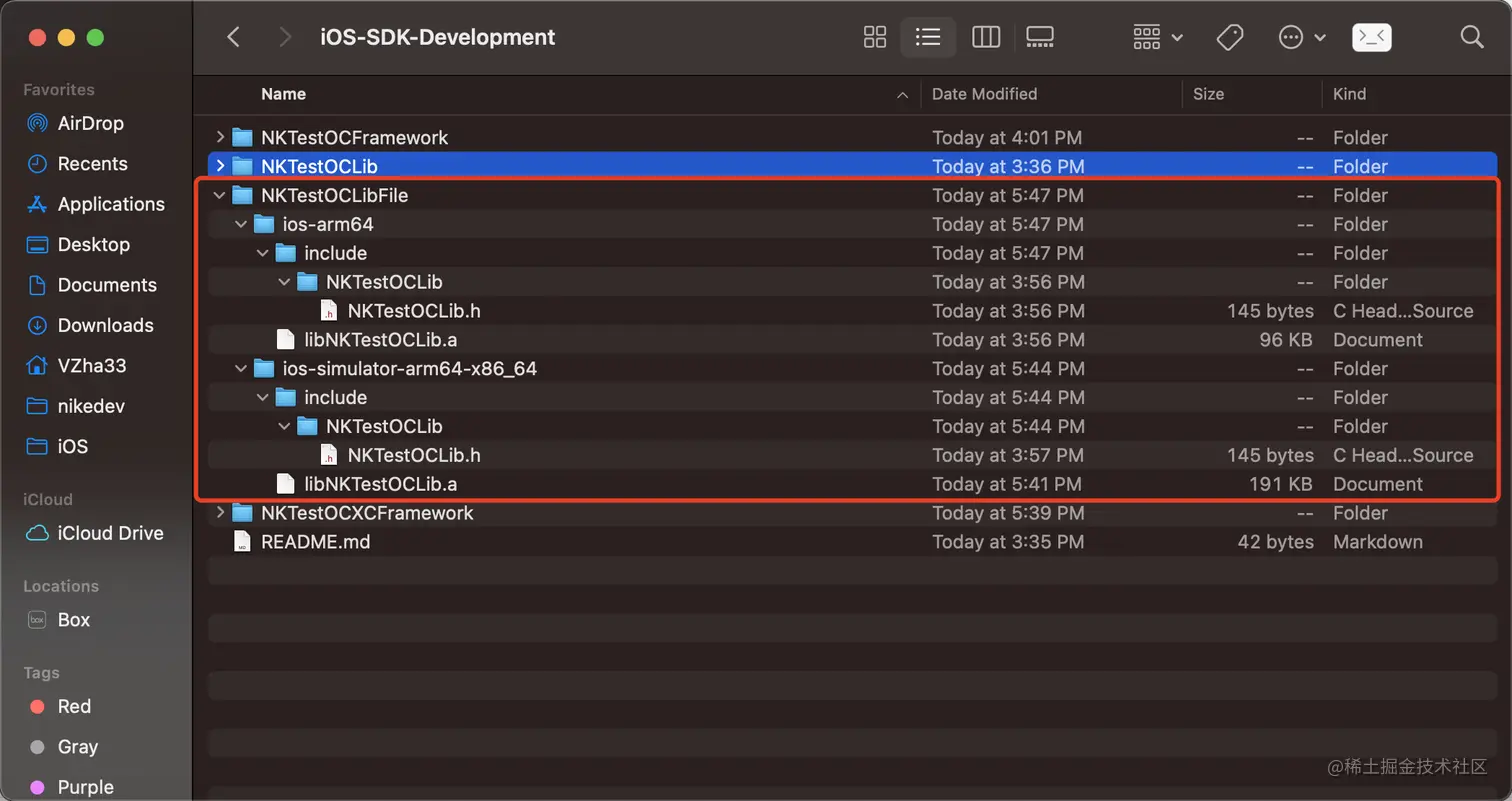

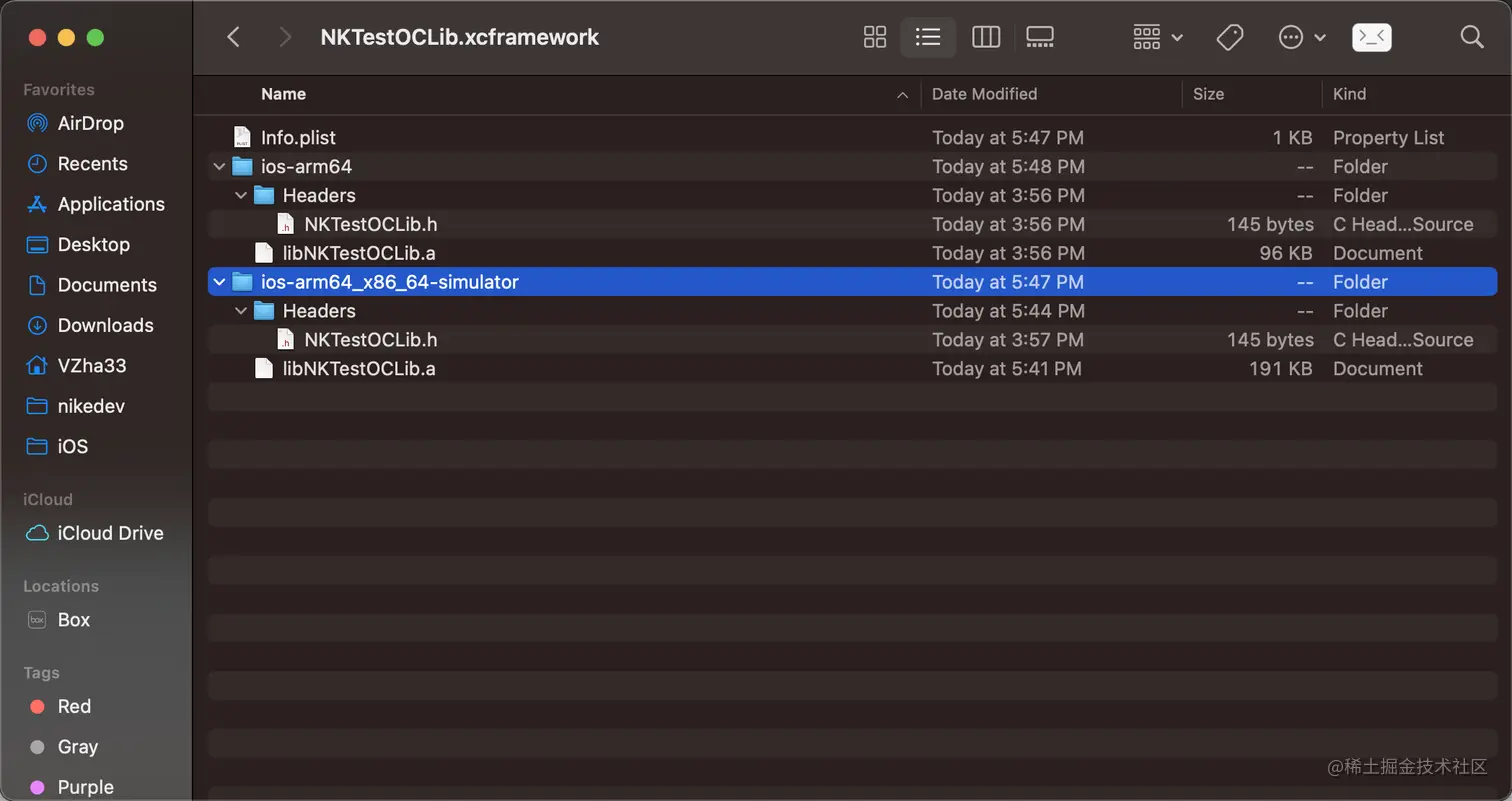

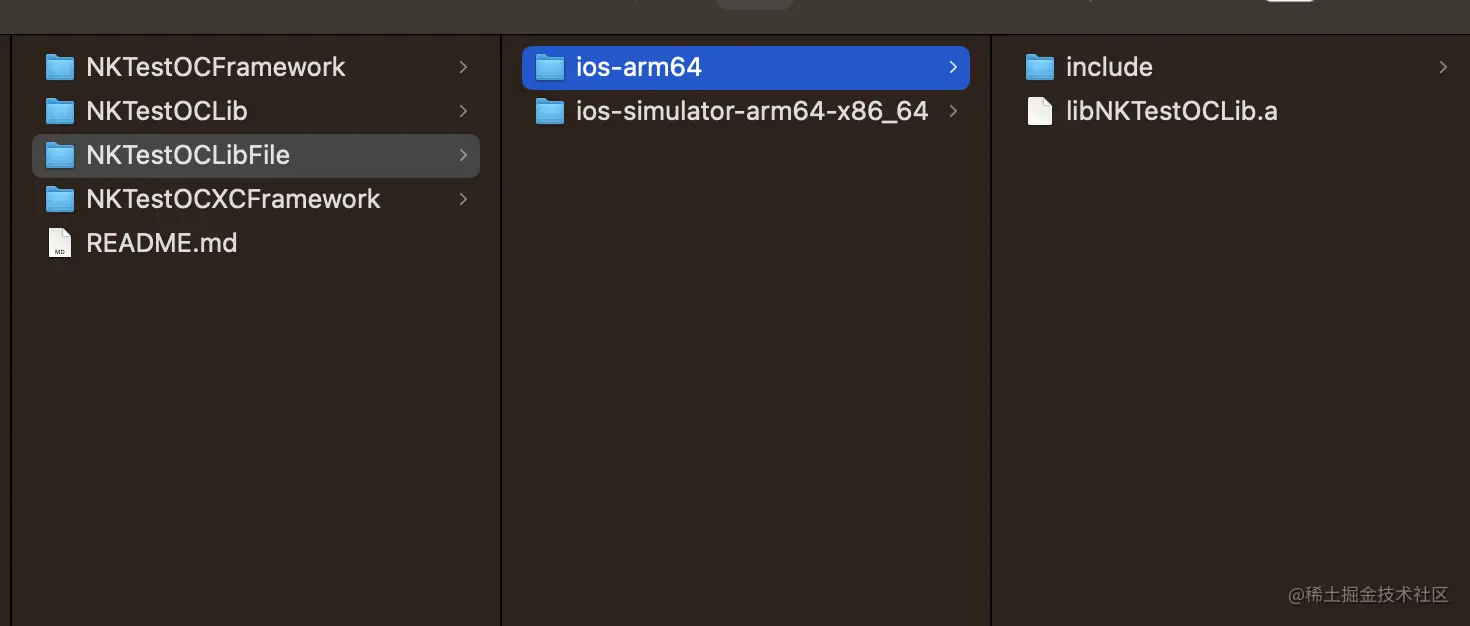

image.png 如果是静态库 .a 文件，则需要用-library和-headers来指定静态库和头文件。


xcodebuild -create-xcframework\
           -library ios-arm64/libNKTestOCLib.a\
           -headers ios-arm64/include/NKTestOCLib\
           -library ios-simulator-arm64-x86_64/libNKTestOCLib.a\
           -headers ios-simulator-arm64-x86_64/include/NKTestOCLib\
           -output NKTestOCLib.xcframework


4.制作XCFramework的脚本

4.1 创建Framework脚本:模拟器模式

xcodebuild archive -project 'NKTestOCFramework.xcodeproj'\
    -scheme 'NKTestOCFramework'\
    -configuration Release\
    -destination 'generic/platform=iOS Simulator'\
    -archivePath './archives/NKTestOCFramework.framework-iphonesimulator.xcarchive'\
    SKIP_INSTALL=NO
  • xcodebuild: 在Xcode中实际使用的命令
  • archive: 打包
  • project: 工程名
  • scheme: 选择 scheme
  • configuration: 哪种环境下
  • destination: 要分发的平台，当前指定的是 iOS Simulator
  • archivePath: 压缩之后，存放的路径
  • SKIP_INSTALL=NO:如果设置为YES，则不会将生成的framwork文件存放在Products目录下

4.2 创建Framework脚本:真机模式

xcodebuild archive -project 'NKTestOCFramework.xcodeproj'\
    -scheme 'NKTestOCFramework'\
    -configuration Release\
    -destination 'generic/platform=iOS'\
    -archivePath './archives/NKTestOCFramework.framework-iphoneos.xcarchive'\
    SKIP_INSTALL=NO

4.3 创建Framework脚本

framework->XCFramework:

# 参数
scheme="<your scheme>"
framework_name=${scheme}
archive_path="archives"
archive_iphoneos_path="${archive_path}/iphoneos.xcarchive"
archive_iphone_simulator_path="${archive_path}/iphonesimulator.xcarchive"
out_dir="out"

# 清理
function build_clean() {
    echo "======build_clean======"

    rm -rf ./archives
    rm -rf ./${out_dir}
}

# 编译
function build_framework {
    echo "======build_framework======"

    xcodebuild archive -scheme ${scheme} -sdk iphoneos -archivePath ${archive_iphoneos_path} BUILD_LIBRARY_FOR_DISTRIBUTION=YES SKIP_INSTALL=NO || exit 1

    xcodebuild archive -scheme ${scheme} -sdk iphonesimulator -archivePath ${archive_iphone_simulator_path} BUILD_LIBRARY_FOR_DISTRIBUTION=YES SKIP_INSTALL=NO || exit 1
}

# 合并
function build_xcframework() {
    echo "======build_xcframework======"

    xcodebuild -create-xcframework -framework "${archive_iphoneos_path}/Products/Library/Frameworks/${scheme}.framework" -framework "${archive_iphone_simulator_path}/Products/Library/Frameworks/${scheme}.framework" -output ${out_dir}/${framework_name}.xcframework || exit 1
}

# 压缩
function build_zip {
    echo "======build_zip======"

    cd ${out_dir}
    time=`date +%y%m%d%H%M%S`
    name=${framework_name}_${time}.zip
    zip -r -m -o ${framework_name}.xcframework.zip ${framework_name}.xcframework || exit 1
}

# 调用
build_clean
build_framework
build_xcframework
build_zip

注意修改参数值

  • scheme="要打包的scheme的具体值"
  • archive_path="archives文件夹的路径"
  • out_dir="输出文件夹的路径"

.a->XCFramework

# 参数
scheme="<your scheme>"
library_name=${scheme}
archive_path="archives"
archive_iphoneos_path="${archive_path}/iphoneos.xcarchive"
archive_iphone_simulator_path="${archive_path}/iphonesimulator.xcarchive"
# 静态库公共头文件目录
library_public_header_path="<your library public header path>" # 如：${scheme}/public_headers
out_dir="out"

# 清理
function build_clean() {
    echo "======build_clean======"

    rm -rf ./archives
    rm -rf ./${out_dir}
}

# 编译
function build_library {
    echo "======build_library======"

    xcodebuild archive -scheme ${scheme} -sdk iphoneos -archivePath ${archive_iphoneos_path} BUILD_LIBRARY_FOR_DISTRIBUTION=YES SKIP_INSTALL=NO || exit 1

    xcodebuild archive -scheme ${scheme} -sdk iphonesimulator -archivePath ${archive_iphone_simulator_path} BUILD_LIBRARY_FOR_DISTRIBUTION=YES SKIP_INSTALL=NO || exit 1
}

# 合并
function build_xcframework() {
    echo "======build_xcframework======"

    xcodebuild -create-xcframework -library "${archive_iphoneos_path}/Products/usr/local/lib/lib${scheme}.a" -headers "${library_public_header_path}/" -library "${archive_iphone_simulator_path}/Products/usr/local/lib/lib${scheme}.a" -headers "${library_public_header_path}" -output ${out_dir}/${library_name}.xcframework || exit 1
}

# 压缩
function build_zip {
    echo "======build_zip======"

    cd ${out_dir}
    time=`date +%y%m%d%H%M%S`
    name=${library_name}_${time}.zip
    zip -r -m -o ${library_name}.xcframework.zip ${library_name}.xcframework || exit 1
}

# 调用
build_clean
build_library
build_xcframework
build_zip
