前言
在系列博文的中，我们已经学习了如何自定义绘图的颜色和样式，以使得绘制更加精美、符合审美要求。可以用Matplotlib绘制出复杂而又精美的统计图，同时也讲解了注释的用法，但是这远远不够，很多时候我们还需要绘制复杂形状，考虑到这一需求，Matplotlib提供了大量自定义形状的函数，利用可以在统计图中添加各种复杂形状，以使得所绘制的统计图更加具有高级感。
添加形状
我们已经学习了使用lines原语制作线条，但是在实际中，我们可能需要更多的形状，使用其他形状的方式与lines原语的相同。
import matplotlib.patches as patches
import matplotlib.pyplot as plt
# 圆形
shape = patches.Circle((0, 0), radius = 1., color = 'm')
plt.gca().add_patch(shape)
# 四边形
shape = patches.Rectangle((2.5, -.5), 2., 1., color = 'c')
plt.gca().add_patch(shape)
# 椭圆形
shape = patches.Ellipse((0, -2.), 2., 1., angle = 45., color = 'y')
plt.gca().add_patch(shape)
# 花状框
shape = patches.FancyBboxPatch((2.5, -2.5), 2., 1., boxstyle = 'sawtooth', color = 'b')
plt.gca().add_patch(shape)
# 显示
plt.grid(True, alpha=0.3)
plt.axis('scaled')
plt.show()
Tips：与使用lines原语一样，使用Matplotlib其它形状原语进行操作时，必须使用pyplot.axis()函数修改图形比例，否则将导致绘制图形不能完整显示。
无论显示哪种形状，其原理都是一样的。在Matplotlib中，形状被描述为名为patch的路径。matplotlib.patches模块中提供了几种形状的路径。与线端一样，仅创建路径并不会在屏幕上渲染它，必须明确使用渲染函数plt.gca()。
matplotlib.patches模块包含很多路径构造类，常用的主要包括：
| 路径构造类名 | 描述 |
|---|---|
| Circle | 需要圆心坐标和半径作为参数 |
| Rectangle | 需要四边形左下角的坐标和边长作为参数 |
| Ellipse | 需要椭圆中心坐标和两轴半长作为参数 |
| FancyBox | 这类似于花形框，需要可选参数boxstyle指定样式，可选值包括："larrow"、"rarrow"、"round"、"round4"、"roundtooth"、"sawtooth"以及"square"等） |
自定义形状
除了预定义的形状外，我们还可以使用多边形定义任意形状。

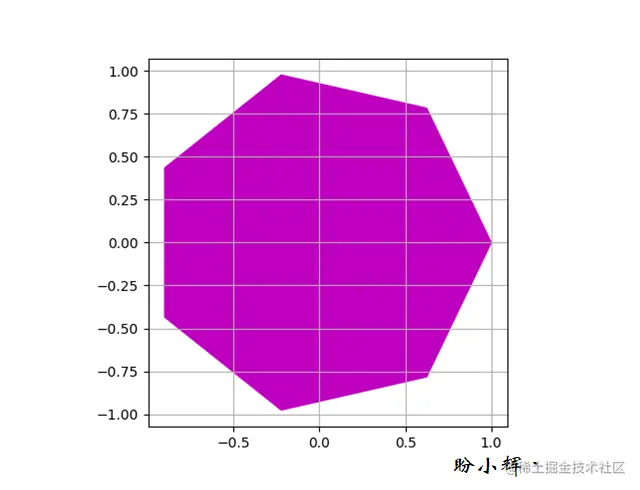

使用多边形
多边形的使用方法与上一部分中路径的使用方法类似：
import numpy as np
import matplotlib.patches as patches
import matplotlib.pyplot as plt
theta = np.linspace(0, 2 * np.pi, 8)
points = np.vstack((np.cos(theta), np.sin(theta))).transpose()
plt.gca().add_patch(patches.Polygon(points, color = 'm'))
plt.grid(True)
plt.axis('scaled')
plt.show()
Tips：matplotlib.patches.Polygon()构造函数接受多边形顶点的坐标列表作为输入参数值。

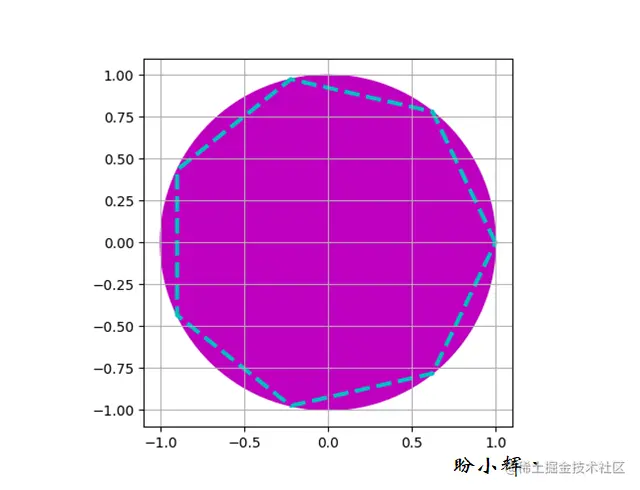

使用路径属性
所有的路径都可以使用线条及填充的属性：包括linewidth、linestyle、edgecolor、facecolor、hatch等：
import numpy as np
import matplotlib.patches as patches
import matplotlib.pyplot as plt
theta = np.linspace(0, 2 * np.pi, 8)
points = np.vstack((np.cos(theta), np.sin(theta))).transpose()
plt.gca().add_patch(plt.Circle((0, 0), radius = 1., color = 'm'))
plt.gca().add_patch(plt.Polygon(points, closed=None, fill=None, lw = 3., ls = 'dashed', edgecolor = 'c'))
plt.grid(True)
plt.axis('scaled')
plt.show()
Tips：上述示例中，使用带有虚线边(ls = 'dashed')的非填充(fill=None)多边形来绘制多边形轮廓，使用此方法，就不必创建多个Line对象来绘制此多边形。
