定义
组合模式也叫合成模式，有时又叫做部分-整体模式，主要是用来描述部分与整体的关系，将对象组合成树形结构以表示“部分-整体”的层次结构，使得用户对单个对象和组合对象的使用具有一致性。

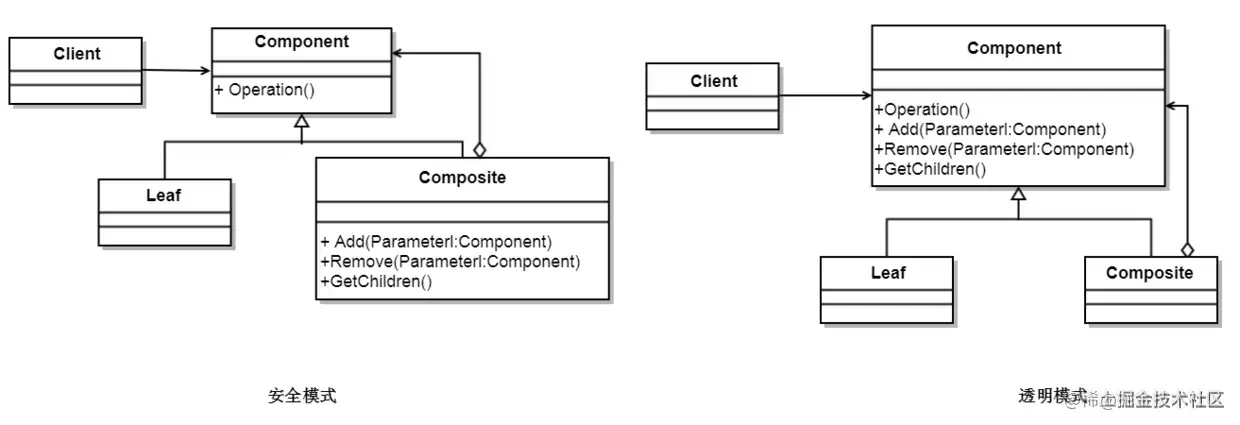

组合模式的角色介绍（组合模式有两种实现：安全模式和透明模式）
- Component抽象构件角色
定义参加组合对象的共有方法和属性，可以定义一些默认的行为或属性。 - Leaf叶子构件
Leaf叶子构件叶子对象，其下再也没有其他的分支，也就是遍历的最小单位。 - Composite树枝构件
树枝对象，它的作用是组合树枝节点和叶子节点形成一个树形结构。组合模式的重点就在树枝构件。
使用场景
- 只要是树形结构或者只要是要体现局部和整体的关系的时候，而且这种关系还可能比较深，就要考虑一下组合模式。
- 从一个整体中能够独立出部分模块或功能的场景。
- 维护和展示部分-整体关系的场景。
安全模式和透明模式的具体实现
1.安全模式
(1)抽象构件
public abstract class Component {
//个体和整体都具有
public void operation(){
//编写业务逻辑
}
}
(2)树枝构件
public class Composite extends Component {
//构件容器
private List<Component> componentArrayList = new ArrayList<Component>();
//增加一个叶子构件或树枝构件
public void add(Component component){
this.componentArrayList.add(component);
}
//删除一个叶子构件或树枝构件
public void remove(Component component){
this.componentArrayList.remove(component);
}
//获得分支下的所有叶子构件和树枝构件
public List<Component> getChildren(){
return this.componentArrayList;
}
}
(3)树叶构件
public class Leaf extends Component {
/*
* 可以覆写父类方法
* public void operation(){
*
* }
*/
}
(4)Client
public class Client {
public static void main(String[] args) {
//创建一个根节点
Composite root = new Composite();
root.operation();
//创建一个树枝构件
Composite branch = new Composite();
//创建一个叶子节点
Leaf leaf = new Leaf();
//建立整体
root.add(branch);
branch.add(leaf);
}
//通过递归遍历树
public static void showTree(Composite root){
for(Component c:root.getChildren()){
if(c instanceof Leaf){ //叶子节点
c.operation();
}else{ //树枝节点
showTree((Composite)c);
}
}
}
}
2.透明模式
(1)抽象构件
public abstract class Component {
//个体和整体都具有
public void operation(){
//编写业务逻辑
}
//增加一个叶子构件或树枝构件
public abstract void add(Component component);
//删除一个叶子构件或树枝构件
public abstract void remove(Component component);
//获得分支下的所有叶子构件和树枝构件
public abstract List<Component> getChildren();
}
(2)树枝构件
public class Composite extends Component {
//构件容器
private ArrayList<Component> componentArrayList = new ArrayList<Component>();
//增加一个叶子构件或树枝构件
public void add(Component component){
this.componentArrayList.add(component);
}
//删除一个叶子构件或树枝构件
public void remove(Component component){
this.componentArrayList.remove(component);
}
//获得分支下的所有叶子构件和树枝构件
public List<Component> getChildren(){
return this.componentArrayList;
}
}
(3)树叶构件
public class Leaf extends Component {
public void add(Component component){
//空实现
}
public void remove(Component component){
//空实现
}
public List<Component> getChildren(){
//空实现
}
}
(4)Client
public class Client {
public static void main(String[] args) {
//创建一个根节点
Composite root = new Composite();
root.operation();
//创建一个树枝构件
Composite branch = new Composite();
//创建一个叶子节点
Leaf leaf = new Leaf();
//建立整体
root.add(branch);
branch.add(leaf);
}
//通过递归遍历树
public static void showTree(Component root){
for(Component c:root.getChildren()){
if(c instanceof Leaf){ //叶子节点
c.operation();
}else{ //树枝节点
showTree(c);
}
}
}
}
4.安全模式和透明模式的区别
- 安全模式在抽象组件中只定义一些默认的行为或属性，它是把树枝节点和树叶节点彻底分开；透明模式是把用来组合使用的方法放到抽象类中，不管叶子对象还是树枝对象都有相同的结构，通过判断确认是叶子节点还是树枝节点，如果处理不当，这个会在运行期出现问题，不是很建议的方式。
- 安全模式与依赖倒置原则冲突；透明模式的好处就是它基本遵循了依赖倒转原则，方便系统进行扩展。
- 安全模式在遍历树形结构的的时候需要进行强制类型转换；在透明模式下，遍历整个树形结构是比较容易的，不用进行强制类型转换。
