本文讨论一下Leader选举以后的事情，并了解zookeeper的集群管理原理。
提前说明：
- 本文主题虽然是讲述崩溃恢复模式，不过也会对广播模式的内容进行简单的描述。
- 为了在文中描述不至于太过啰嗦，所以对超过半数省略掉了一个限定范围。例如当出现类似于“超过半数follower与leader同步”，“收到超过半数follower的回复”这种描述时，这种描述不正确，因为这个半数计算的时候是包含leader的。即如果文中讲述“超过半数”其实指的是leader、follower在一起，超过半数，或者所有服务器（不包括observer）超过半数。另外，Leader一定与自己是同步的。
本文主要讨论内容如下：
- lead流程。
- followLeader流程。
- 主从数据如何同步。
- 如何保证集群数据一致性。
- 异常场景分析。
1 主从同步简化流程
1.1 模型
以上为主从同步的简化模型，即：
- follower连接leader，将last zxid告诉leader；
- leader根据last zxid确定同步点，然后将已经提交的协议发送给follower；
- follower同步完成后同通知leader。
1.2 分析
此模型可以说它正确，也可以说它不正确，说它对是因为大体上确实是如此的；但如果剖根问底，同步的每一步具体是怎样的，这个图就显得不那么正确了。Zookeeper主从同步过程中有非常多消息，每种消息分别处理不同业务，并非上面简单的三步。
如果你只想知道个大概，那么就按照这个图理解就可以了，如果想了解更加详细的内容，搞清楚具体原理请继续阅读后续内容。
1.3 问题
因为这个模型太过于简单，它无法回答以下几个问题：
- 如果follower的zxid大于leader的zxid将会如何？
这种情况是可能存在的，例如：之前leader是S1服务器，leader宕机后过了一段时间才重新加入到集群中来，加进来是已经选好了新的leader（例如S2服务器），而此时S2的zxid小于S1，此时会如何？ - Follower连不上leader，或者连接上了以后leader一直没有反应，集群将会如何？
例如：集群选举时leader正常，选举完成以后，在数据同步完成之前或数据同步过程中leader不可用了，那么集群将会如何？ - 数据同步时，如果有部分Follower同步的很慢，集群一直无法完成崩溃恢复这一过程会如何？
- Zookeeper集群是如何保证follower和leader同步以后才能接受请求的？
- Leader、follower的通信时有哪些类型，如何保证消息不错乱，通信过程安全可靠的？
接下来会从两个角度分析ZAB协议恢复模式中数据同步逻辑。
- 从leader、follower流程上分析。
- 从leader、follwer数据交互上分析。
2 流程分析
此部分从leader、follower的流程初步探讨zookeeper集群工作原理，因为存在大量的主从交互，所以从流程上不一定很好理解，所以这一部分从整体上介绍一下工作原理，更加详细的部分放在“主从交互详解”中介绍。
2.1 Leader
2.1.1 流程图
leader的主流程如下：
因为上图中的多个子流程基本上都是在LearnerHandler中实现的，所以我将这几个这里其他的几个子流程放在LearnerHandler中描述。
2.1.2 分析
2.1.2.1 流程分析
- Leader每接受一个follower的链接，均会创建一个LearnerHandler对象，以后leader与此follower的交互均在LearnerHandler类中完成。
- 接着就是确定新的epoch，必须从半数以上follower处获取epoch信息以后，才能生成新的epoch，即这里会会导致leader等待。见Leader#getEpochToPropose方法。
- 然后是通知所有follower新的epoch，这个过程需要确保集群半数以上服务器达成一致，所以会等待。见leader#waitForEpochAck方法。
- 然后等待集群完成崩溃恢复中数据同步逻辑，当集群中超过半数以上服务器发送ACK信息给leader以后，leader认为同步完成，恢复模式结束，接着进入广播模式。见Leader#waitForNewLeaderAck方法。
- ZAB协议中恢复模式完成以后，集群进入广播模式，与之对应的是Leader会进入一个无限循环之中，在此循环中每隔一段时间统计一次同步的follower信息，并校验是否还有超过半数的服务器与leader同步，如果少于一半，则退出lead流程。
2.1.2.2 广播模式示例代码
boolean tickSkip = true;
while (true) {
//休眠
Thread.sleep(self.tickTime / 2);
if (!tickSkip) {
self.tick++;
}
HashSet<Long> syncedSet = new HashSet<Long>();
// lock on the followers when we use it.
syncedSet.add(self.getId());
for (LearnerHandler f : getLearners()) {
// Synced set is used to check we have a supporting quorum,
// so only
// PARTICIPANT, not OBSERVER, learners should be used
if (f.synced() && f.getLearnerType() == LearnerType.PARTICIPANT) {
//更新同步集合列表
syncedSet.add(f.getSid());
}
//心跳维持
f.ping();
}
// check leader running status
if (!this.isRunning()) {
shutdown("Unexpected internal error");
return;
}
if (!tickSkip && !self.getQuorumVerifier().containsQuorum(syncedSet)) {
//超过半数以上服务器与leader不同步时，退出lead流程
// Lost quorum, shutdown
shutdown("Not sufficient followers synced, only synced with sids: [ " + getSidSetString(syncedSet)
+ " ]");
// make sure the order is the same!
// the leader goes to looking
return;
}
tickSkip = !tickSkip;
}
2.2 LearnerHandler
2.2.1 流程图
- LearnerHandler主流程
- 计算集群epoch
- 集群更新epoch
- 集群数据同步
- 广播模式
2.2.2 分析
LearnerHandler是leader中最为核心的一个类，他和Leader一起合作保证集群正常稳定的运行。LearnerHandler继承自ZooKeeperThread，由此可以看出它是一个线程，此线程负责和此follower的所有通信，具体来说需要负责以下几件事情：
- 取follower得epoch，以便于leader计算出集群新的epoch。此过程需要确保超过半数以上follower告知leader他们的acceptedEpoch。
- 通知集群服务器新的epoch。
- Follower收到epoch后会回复一个消息（条件是protocolVersion>=0x10000,不满足此条件的流程略有差别），等待leader收到超过半数的follower回复此消息。此过程也是需要等待，确保整个集群半数以上服务器epoch已经一致了。
- 根据follower的last zxid决定同步的起点，然后将需要同步的数据加入到一个队列中，新启动一个线程将这些数据发送给follower。此过程需要等待半数以上服务器完成与leader的同步。此过程结束则集群的崩溃恢复过程技术。
- 将进入无限循环，读取数据包、处理数据包，广播给follower，即进入广播模式。
2.3 Follower
2.3.1 流程图
- Follwer主流程
- Epoch同步流程
- 主从数据同步流程
- 广播模式
2.3.2 分析
Follower的逻辑较为简单，总体来说负责以下内容：
- 告知leader自己的acceptedEpoch，以便于leader计算出集群新的epoch。
- 接收leader新epoch信息，以便于和集群保持一致的epoch。
- 同步之前已经committed的数据，以便于和leader同步。
- 通知leader自己已经同步完成，以便于集群退出崩溃恢复模式。
- 数据同步完成以后，将进入无限循环，读取数据包、处理数据包，即进入广播模式，处理提议信息。
3 主从交互详解
接下来从主从交互的角度上详细讨论一下zookeeper工作原理。

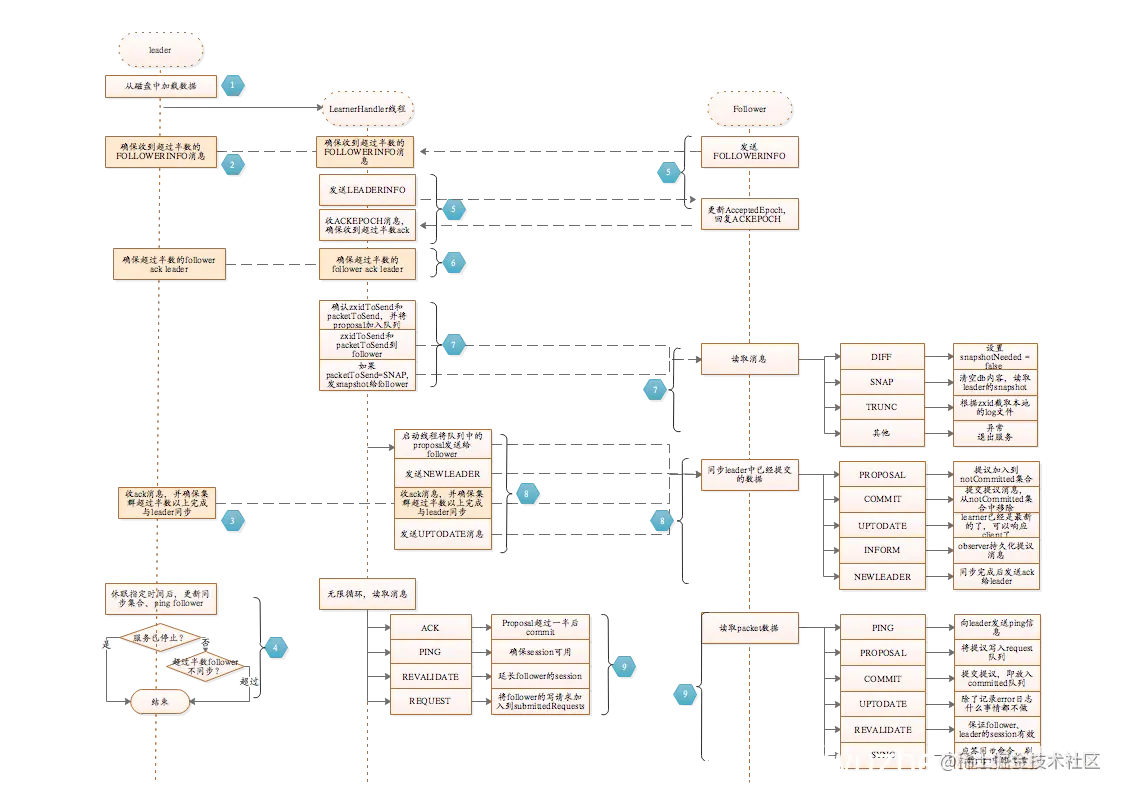

3.1 主从交互图
说明：
以上模型是根据zookeeper-3.4.10画出来的。
在zookeeper不同版本中，逻辑会稍有不同，不过从整体上而言基本相同，数据同步逻辑中这种区别具体体现在：Leader端会根据follower传输过来的protocolVersion，做一些特殊处理。例如： protocolVersion<0x10000时，不会在等待ack前发送LEADERINFO消息；在上面流程如第7步中，如果protocolVersion<0x10000，会先写一个NEWLEADER消息到follower等。
Observer的流程和follower类似，主要区别在于：不参与确认集群状态，不参与提议处理。
3.2 模型详细分析
以下重点对模型中标注数字的模块进行详细说明，阅读时请参考上面模型图。
3.2.1 「1」从磁盘中加载数据
加载磁盘数据，获取lastProcessZxid用于后续生成newEpoch。每次leader诞生以后，都需要升级epoch。
3.2.2 「2」保证有超过半数的follower与leader建立连接
- 创建LearnerHandler
leader生成的条件时需要半数以上follower选此服务器；选出leader后，需要保证有超过半数的follower能和leader建立通信。
Leader会创建LearnerCnxAcceptor线程，专门负责接收follower的连接，将leader与follower建立连接以后，则创建一个LearnerHandler线程。
LearnerCnxAcceptor#run示例代码如下：
while (!stop) {
try {
Socket s = ss.accept();
// start with the initLimit, once the ack is processed
// in LearnerHandler switch to the syncLimit
s.setSoTimeout(self.tickTime * self.initLimit);
s.setTcpNoDelay(nodelay);
BufferedInputStream is = new BufferedInputStream(s.getInputStream());
// 建立处理learner请求的处理器
LearnerHandler fh = new LearnerHandler(s, is, Leader.this);
fh.start();
} catch (SocketException e) {
if (stop) {
LOG.info("exception while shutting down acceptor: " + e);
// When Leader.shutdown() calls ss.close(),
// the call to accept throws an exception.
// We catch and set stop to true.
stop = true;
} else {
throw e;
}
} catch (SaslException e) {
LOG.error("Exception while connecting to quorum learner", e);
}
}
- 为集群生成新的epoch
通过Leader#getEpochToPropose方法计算epoch。这个方法会等待一段时间，如果这段时间内有超过半数follower成功与leader建立链接，那么将这些服务器中最大的epoch+1作为新的epoch。此过程就是。
Leader#getEpochToPropose示例代码如下：
private HashSet<Long> connectingFollowers = new HashSet<Long>();
/**
* 获取提议的epoch，此方法会等待足够多的follower进来，以确定epoch
* <li>如果lastAcceptedEpoch>leader.epoch，那么设置
* {@code leader.epoch = lastAcceptedEpoch+1};
* <li>如果没有超过半数的follower与leader通信，那么进入等待，直到超时或者足够的follower与leader建立通信。
*
* @param sid
* @param lastAcceptedEpoch
* : 最近接受的epoch，新leader选举出来以后的epoch不小于此值。
* @return
* @throws InterruptedException
* @throws IOException
*/
public long getEpochToPropose(long sid, long lastAcceptedEpoch) throws InterruptedException, IOException {
synchronized (connectingFollowers) {
if (!waitingForNewEpoch) {
return epoch;
}
if (lastAcceptedEpoch >= epoch) {
epoch = lastAcceptedEpoch + 1;
}
connectingFollowers.add(sid);
QuorumVerifier verifier = self.getQuorumVerifier();
if (connectingFollowers.contains(self.getId()) && verifier.containsQuorum(connectingFollowers)) {
waitingForNewEpoch = false;
self.setAcceptedEpoch(epoch);
connectingFollowers.notifyAll();
} else {
long start = System.currentTimeMillis();
long cur = start;
long end = start + self.getInitLimit() * self.getTickTime();
while (waitingForNewEpoch && cur < end) {
connectingFollowers.wait(end - cur);
cur = System.currentTimeMillis();
}
if (waitingForNewEpoch) {
throw new InterruptedException("Timeout while waiting for epoch from quorum");
}
}
return epoch;
}
}
- 统一集群epoch
当protocolVersion>=0x10000时，leader会发送LEADERINFO消息并等待follower返回信息，并且需要保证在指定时间内，有超过半数的follwer回复了此消息。protocolVersion<0x10000时此过程逻辑稍微有一点不同，比较简单，所以暂不讨论。
private HashSet<Long> electingFollowers = new HashSet<Long>();
private boolean electionFinished = false;
/**
* 等待超过半数的follower ack
* <li>首先判断当前leader的epoch、lastZxid是否比参数{@link ss}更新，<br>
* <ol>
* <li>如果新，那么将follower的sid加入到electingFollowers列表</li>
* <li>如果ss更新，说明follower的epoch或者lastZxid比leader更大，
* 那么follower不能加入到集群中来，所以抛出错误信息。</li>
* </ol>
* </li>
* <li>检查electingFollowers集合，判断是否有超过半数的follower回复了leader，如果是，唤醒线程；
* 如果不是那么等待直到超时或者达到半数这个条件。</li>
*
* @param id
* @param ss
* @throws IOException
* @throws InterruptedException
*/
public void waitForEpochAck(long id, StateSummary ss) throws IOException, InterruptedException {
synchronized (electingFollowers) {
if (electionFinished) {
return;
}
if (ss.getCurrentEpoch() != -1) {
if (ss.isMoreRecentThan(leaderStateSummary)) {
// follower 比 leader 更新（事物id更大），抛出错误信息
throw new IOException(
"Follower is ahead of the leader, leader summary: " + leaderStateSummary.getCurrentEpoch()
+ " (current epoch), " + leaderStateSummary.getLastZxid() + " (last zxid)");
}
electingFollowers.add(id);
}
QuorumVerifier verifier = self.getQuorumVerifier();
if (electingFollowers.contains(self.getId()) && verifier.containsQuorum(electingFollowers)) {
electionFinished = true;
electingFollowers.notifyAll();
} else {
long start = System.currentTimeMillis();
long cur = start;
long end = start + self.getInitLimit() * self.getTickTime();
while (!electionFinished && cur < end) {
electingFollowers.wait(end - cur);
cur = System.currentTimeMillis();
}
if (!electionFinished) {
throw new InterruptedException("Timeout while waiting for epoch to be acked by quorum");
}
}
}
}
当同时满足epoch验证和ack验证是，认为有超过半数的follower与leader建立连接了，不满足条件时会抛出异常，退出lead流程。
3.2.3 「3」等待同步完成的消息
leader与follower、observer建立链接以后，需要进行数据同步，同样的，当在指定时间内和leader同步的follower少于一半时，也会抛出异常，退出lead流程。
单个learner与leader是否同步的判断标准是：同步完成后follower会发送ACK消息给leader，leader收到此消息，认为这个follower和leader同步了。
Leader#waitForNewLeaderAck示例：
/**
* LeaderHandler在收到ACK消息时调用此方法，用于告知leader同步已经完成。
* <li>此方法需要保证超过一半的服务器与leader保持一致。
*
* @param sid
* @param learnerType
* @throws InterruptedException
*/
public void waitForNewLeaderAck(long sid, long zxid, LearnerType learnerType) throws InterruptedException {
synchronized (newLeaderProposal.ackSet) {
if (quorumFormed) {
return;
}
long currentZxid = newLeaderProposal.packet.getZxid();
if (zxid != currentZxid) {
LOG.error("NEWLEADER ACK from sid: " + sid + " is from a different epoch - current 0x"
+ Long.toHexString(currentZxid) + " receieved 0x" + Long.toHexString(zxid));
return;
}
if (learnerType == LearnerType.PARTICIPANT) {
newLeaderProposal.ackSet.add(sid);
}
if (self.getQuorumVerifier().containsQuorum(newLeaderProposal.ackSet)) {
quorumFormed = true;
newLeaderProposal.ackSet.notifyAll();
} else {
long start = System.currentTimeMillis();
long cur = start;
long end = start + self.getInitLimit() * self.getTickTime();
while (!quorumFormed && cur < end) {
newLeaderProposal.ackSet.wait(end - cur);
cur = System.currentTimeMillis();
}
if (!quorumFormed) {
throw new InterruptedException("Timeout while waiting for NEWLEADER to be acked by quorum");
}
}
}
}
3.2.4 「4」进入广播模式
leader进入while无限循环，每次循环先休眠一段时间，然后检验是否有超过一半的follower与leader保持同步，是否被设置为停止（running=false），如果满足这两个条件之一，则退出lead流程。
3.2.5 「5」确认leader、follower确认开始
在Leader、LearnerHandler中我们多次提到主从需要计算出新的epoch，那么他是如何计算的呢？这里将详细讲述这个过程。
选主完成后，follower去链接leader，链接好以后需要完成以下几件事情。
- follower发送FOLLOWERINFO消息（带上AcceptedEpoch、protocolVersion= 0x10000）。
- leader等待超过半数的follower发送FOLLOWERINFO信息给leader，然后计算出epoch（如有疑问，见2步）。接着回复LEADERINFO消息（带上epoch、protocolVersion= 0x10000）。这里和leader#getEpochToPropose相对应。
- Follower收到消息以后回复ACKEPOCH消息（带上epoch、lastLoggedZxid）。
过程有点绕，我们解释一下这么做的原因： - 集群已超过半数为基本条件，这意味着epoch计算时，leader需要通过超过半数follower的epoch来计算出一个新的epoch，所以就必须等待这个条件。
- Leader需要将计算出的新epoch告诉follower。这也比较好理解：一届leader选举出以后，以后所有的数据应该都发生在此届之中，所以应该统一集群的epoch。
- Follower再次回复信息，一来是做个ack，告知已经让epoch和leader的epoch保持一致了；二来是为后续确定同步点做准备。
3.2.6 「6」确保超过半数的follower ack leader
5中的最后一步指的是一个follower回复ACKEPOCH消息，但是集群需要确保超过半数的follower ack，所以这里会有一个等待确认的过程。这里和leader中等待ack过程相对应。
等待leader收到半数以上的ack，是为了确保整个集群多数派已经更新了epoch。
3.2.7 「7」确定同步点
3.2.7.1 leader中确定同步节点的逻辑是：
- 首先设置type=SNAP
- 如果follower.lastZxid = leader.lastProcessedZxid,那么设置type=DIFF。
- 如果commitedLog为空，那么设置type=DIFF。
- 如果follower.lastZxid > leader.maxCommittedLog, 那么设置type= TRUNC。
- 如果leader.maxCommittedLog >= follower.lastZxid并且 leader.minCommittedLog <= follower.lastZxid，确定同步起始位置，并且将此后的所有提议消息（提议+commit提议两个消息）加入queuedPackets中。
- 将type、zxid发送个follower
示例代码如下：
ReentrantReadWriteLock lock = leader.zk.getZKDatabase().getLogLock();
ReadLock rl = lock.readLock();
try {
rl.lock();
final long maxCommittedLog = leader.zk.getZKDatabase().getmaxCommittedLog();
final long minCommittedLog = leader.zk.getZKDatabase().getminCommittedLog();
LOG.info("Synchronizing with Follower sid: " + sid + " maxCommittedLog=0x"
+ Long.toHexString(maxCommittedLog) + " minCommittedLog=0x" + Long.toHexString(minCommittedLog)
+ " peerLastZxid=0x" + Long.toHexString(peerLastZxid));
LinkedList<Proposal> proposals = leader.zk.getZKDatabase().getCommittedLog();
if (peerLastZxid == leader.zk.getZKDatabase().getDataTreeLastProcessedZxid()) {
// 同伴（follower）的事务id和leader的事务id相同，说明follower和leader是同步的。
LOG.info("leader and follower are in sync, zxid=0x{}", Long.toHexString(peerLastZxid));
packetToSend = Leader.DIFF;
zxidToSend = peerLastZxid;
} else if (proposals.size() != 0) {
LOG.debug("proposal size is {}", proposals.size());
if ((maxCommittedLog >= peerLastZxid) && (minCommittedLog <= peerLastZxid)) {
// follower有数据需要从leader处同步
LOG.debug("Sending proposals to follower");
// as we look through proposals, this variable keeps
// track of previous
// proposal Id.
long prevProposalZxid = minCommittedLog;
// Keep track of whether we are about to send the first
// packet.
// Before sending the first packet, we have to tell the
// learner
// whether to expect a trunc or a diff
boolean firstPacket = true;
// If we are here, we can use committedLog to sync with
// follower. Then we only need to decide whether to
// send trunc or not
packetToSend = Leader.DIFF;
zxidToSend = maxCommittedLog;
for (Proposal propose : proposals) {
// skip the proposals the peer already has
if (propose.packet.getZxid() <= peerLastZxid) {
prevProposalZxid = propose.packet.getZxid();
continue;
} else {
// If we are sending the first packet, figure
// out whether to trunc in case the follower has
// some proposals that the leader doesn't
if (firstPacket) {
firstPacket = false;
// Does the peer have some proposals that
// the leader hasn't seen yet
if (prevProposalZxid < peerLastZxid) {
// send a trunc message before sending
// the diff
packetToSend = Leader.TRUNC;
zxidToSend = prevProposalZxid;
updates = zxidToSend;
}
}
queuePacket(propose.packet);
QuorumPacket qcommit = new QuorumPacket(Leader.COMMIT, propose.packet.getZxid(), null,
null);
queuePacket(qcommit);
}
}
} else if (peerLastZxid > maxCommittedLog) {
LOG.debug("Sending TRUNC to follower zxidToSend=0x{} updates=0x{}",
Long.toHexString(maxCommittedLog), Long.toHexString(updates));
packetToSend = Leader.TRUNC;
zxidToSend = maxCommittedLog;
updates = zxidToSend;
} else {
LOG.warn("Unhandled proposal scenario");
}
} else {
// just let the state transfer happen
LOG.debug("proposals is empty");
}
LOG.info("Sending " + Leader.getPacketType(packetToSend));
leaderLastZxid = leader.startForwarding(this, updates);
} finally {
rl.unlock();
}
3.2.7.2 Follower收到消息后进行一下处理：
- 如果type= DIFF，说明主从有差异，直接接收数据就好。
- 如果type= SNAP，那么说明主从差异太多了，直接从主下载snapshot数据。
- 如果type= TRUNC，说明从的zxid比主大，需要将follower中大的这部分提议清理掉。
- 如果type为其他值，那说明异常了，退出服务。
3.2.8 「8」数据同步
3.2.8.1 leader
- 向queuedPackets队列中加入NEWLEADER消息。
- 在LearnerHandler线程中启动一个新线程将queuedPackets中的消息发送给follower。
- 因为最后一个消息是NEWLEADER，Follower收到此消息时，回复一个ACK消息，leader根据此消息确定同步过程结束。
- 等待指定的时间，确保leader半数以上的follower都已经完成数据同步,指定时间内集群满足这个条件，则集群成形；不满足则抛出异常，退出lead流程。
- 向queuedPackets队列中加入UPTODATE消息。
3.2.8.2 follower
接收leader发送过来的数据。
当收到NEWLEADER消息时，表示目前所有消息已经全部同步完了，Follower回复ACK消息告知Leader目前最新的zxid。
Leader收到ACK消息后,等待集群成形，即崩溃恢复模式结束，成型后会给follower发送NEWLEADER消息，follower收到NEWLEADER后退出同步逻辑。
3.2.8.3 说明
截止此步骤结束，整个zookeeper集群方退出崩溃恢复模式。到此步骤成功前的任何一个步骤失败或者条件不满足，均退出lead流程、follower流程，即再次进入选举流程。
3.2.9 「9」进入广播模式
这一环节是zookeeper集群接收提议、提交提议、维持心跳等逻辑的环节，即zookeeper集群正常运行的环节。这一阶段的过程大概如下：
Leader收到请求后，将请求封装成提议发送给follower，消息类型为PROPOSAL
Follower收到PROPOSAL消息以后，回复Leader一个ACK消息。
Leader发现一个PROPOSAL有超过半数以上回复，则认为此消息可以commit了，那么发送COMMIT消息给follower。
这一环节还有几种消息：
- PING：主从心跳维持消息。
- REVALIDATE：延长session，保证主从会话有效。
- SYNC：将已提交的数据刷新到committedRequests集合。
- UPTODATE：这个环节应该受到整个消息，如果收到了留一条日志。
3.3 总结
Zookeeper数据同步核心就是在于上面提到的各种消息。接下来我们总结一下上面的整个流程。
3.3.1 建立链接
选举后Leader、Follower身份将被确立下来；接着Follower向Leader发起连接，Leader创建LearnerHandler。
3.3.2 确定集群epoch
leader等待超过半数follower链接，计算出新的epoch。
protocolVersion>0x10000时，Leader会等待Follower确认epoch。
3.3.3 同步数据
leader根据follower给的zxid信息，计算出需要同步的数据，并将这些数据放到queuedPackets队列中。
在发送已提交的提议数据前，会发送给follower一个消息，告诉follower进行一些预处理。例如：如果follower的zxid太大，那么截取部分消息；如果follower落后太远，那么直接从leader获取snapshot等。
启动线程发送queuedPackets中的提议消息。
提议消息发送完成后，Leader发送发送NEWLEADER消息告知follower同步已结束；follower收到此消息以后会回复ACK消息给Leader，表示知道已经同步结束了。注意，leader会等待至少半数以上的Follower ACK，因为follower同步过程耗时可能差别较大，这里需要等待一段时间,让follower跟上leader。
超过半数Follwer ACK，意味着整个集群大部分服务器已经和leader同步了，那么Zookeeper集群也就“成形”了。leader再给一个UPTODATE消息，告诉follower退出同步逻辑。
3.3.4 进入广播模式
follower、LearnerHandler都将进入无限循环，处理REQUEST、发送提议、提交提议、维持集群心跳。
