1、前言
首先声明一下，这里说的「弹性布局」并不是指的 FlexLayout，而是上图所示的这种视图。在某个方向滚动到底，再进行滑动时，会滑出边界外的视图，松手后弹回，就像弹簧一样。这个视图的应用其实很广泛，开源方案也有很多，和「仿写豆瓣详情页」的关系并不是很大，这里只是顺便造一个轮子，学习下嵌套滚动的知识。
2、方案选择
2.1、视图布局
自定义弹性布局继承自 FrameLayout，命名为 JellyLayout。这里需要决定下如何布局和展示弹性拖拽时，拖拽方向的视图。

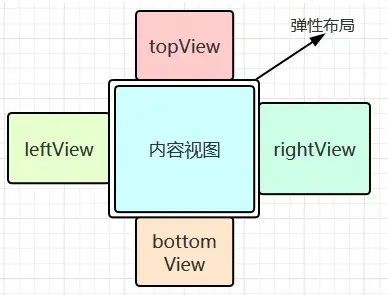

为了通用性，这里采用 topView、bottomView、leftView 和 rightView 等布局外视图，放在布局边界的上下左右四个方向，通过滚动整个视图的方式来露出对应的视图。
2.2、事件处理方案
仿写豆瓣详情页（二）底部浮层、仿写豆瓣详情页（三）内容列表 的方案是尽可能拦截事件，然后自己分发滚动。之前也说过这种方案的一个缺点，就是内部有嵌套滚动的视图时，无法准确确定如何分发「滚动量」，因为这个时候应该由子 View 来分发事件。
这里采用嵌套滚动的方案，对嵌套滚动还不了解的可以参考下 自定义View事件之进阶篇(一)-NestedScrolling(嵌套滑动)机制，大体思想就是自己尽可能不拦截事件，交给子 View 处理，而子 View 再滚动时会先通知父 View（需实现 NestedScrollingParent 接口），父 View 可以在滚动前后进行处理。
3、对外暴露的方法和属性
3.1、视图的设置
设置上下左右视图的方法。
// ...
fun setTopView(v: View?): JellyLayout {
removeView(topView)
topView = v
if (v != null) { addView(v) }
return this
}
// ...
3.2、滚动的区域和进度
为了详细处理「滚动量」的分发和表示当前滚动的状态，除了 scrollX、scrollY 等参数，我们还需要知道边界外的哪个区域视图显示了出来 currRegion，显示了多少 currProcess。
这里我们定义下滚动的区域：
JELLY_REGION_NONE表示边界外的视图都没显示出来JELLY_REGION_TOP表示顶部视图显示出来JELLY_REGION_BOTTOM表示底部视图显示出来JELLY_REGION_LEFT表示左边视图显示出来JELLY_REGION_RIGHT表示右边视图显示出来

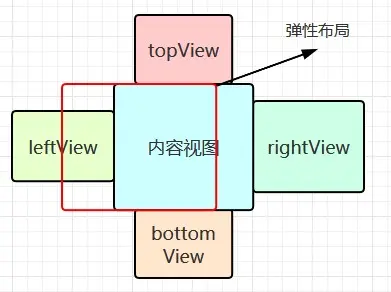

同时还需要规定一次只有一个区域的视图会显示出来，如下图，左边的视图显示出来时，currRegion 是 JELLY_REGION_LEFT，这个时候右边的视图就不会显示出来（废话），同时也不处理垂直方向的滚动，上下区域的视图也不会显示出来。
const val JELLY_REGION_NONE = 0
const val JELLY_REGION_TOP = 1
const val JELLY_REGION_BOTTOM = 2
const val JELLY_REGION_LEFT = 3
const val JELLY_REGION_RIGHT = 4
/**
* 当前滚动所在的区域，一次只支持在一个区域滚动
*/
@JellyRegion
var currRegion = JELLY_REGION_NONE
get() = when {
scrollY < 0 -> JELLY_REGION_TOP
scrollY > 0 -> JELLY_REGION_BOTTOM
scrollX < 0 -> JELLY_REGION_LEFT
scrollX > 0 -> JELLY_REGION_RIGHT
else -> JELLY_REGION_NONE
}
private set
说了区域，进度 currProcess 就很简单了，就是在 currRegion 的视图显示出来的比例（minScrollY、maxScrollY、minScrollX、maxScrollX 是滚动的范围，之后会说）。这样通过 currRegion 和 currProcess，我们就能够精确而方便地知道弹性视图滚动的状态了，即哪个区域的视图显示或滚动出来了多少。
/**
* 当前区域的滚动进度
*/
@FloatRange(from = 0.0, to = 1.0)
var currProcess = 0F
get() = when {
scrollY < 0 -> if (minScrollY != 0) { scrollY.toFloat() / minScrollY } else { 0F }
scrollY > 0 -> if (maxScrollY != 0) { scrollY.toFloat() / maxScrollY } else { 0F }
scrollX < 0 -> if (minScrollX != 0) { scrollX.toFloat() / minScrollX } else { 0F }
scrollX > 0 -> if (maxScrollX != 0) { scrollX.toFloat() / maxScrollX } else { 0F }
else -> 0F
}
private set
为了支持一下外部自定义的动画，这里还支持进度的设置，即滚动到某个区域 region 的某个进度 process，以及是否平滑滚动 smoothly。smoothScrollTo 会利用 Scroller 做平滑的滚动，之后说。
fun setProcess(
@JellyRegion region: Int,
@FloatRange(from = 0.0, to = 1.0) process: Float = 0F,
smoothly: Boolean = true
) {
var x = 0
var y = 0
when (region) {
JELLY_REGION_TOP -> y = (minScrollY * process).toInt()
JELLY_REGION_BOTTOM -> y = (maxScrollY * process).toInt()
JELLY_REGION_LEFT -> x = (minScrollX * process).toInt()
JELLY_REGION_RIGHT -> x = (maxScrollX * process).toInt()
}
if (smoothly) {
smoothScrollTo(x, y)
} else {
scrollTo(x, y)
}
}
3.3、其他
一些更细节的配置和当前属性，方便外部做动画之类的。
/**
* 上次 x 轴的滚动方向，主要用来判断是否发生了滚动
*/
var lastScrollXDir: Int = 0
private set
/**
* 上次 y 轴的滚动方向
*/
var lastScrollYDir: Int = 0
private set
/**
* 发生滚动时的回调
*/
var onScrollChangedListener: ((JellyLayout)->Unit)? = null
/**
* 复位时的回调，返回是否拦截处理复位事件
*/
var onResetListener: ((JellyLayout)->Boolean)? = null
/**
* 复位时的动画时间
*/
var resetDuration: Int = 500
/**
* 滚动的阻尼
*/
var resistence = 2F
4、Layout 处理和滚动范围的确定
布局时偷下懒，对于边界外的 View 没采用 laypout 的方式，而是属性动画的 translation。将边界外视图移动到对应侧的位置，同时根据对于 View 的宽高计算出滚动范围 minScrollY、maxScrollY、minScrollX 和 maxScrollX。
override fun onLayout(changed: Boolean, left: Int, top: Int, right: Int, bottom: Int) {
super.onLayout(changed, left, top, right, bottom)
topView?.also {
// 水平方向居中
it.x = (width - it.width) / 2F
// topView 的底部与弹性视图顶部对齐
it.y = -it.height.toFloat()
}
bottomView?.also {
it.x = (width - it.width) / 2F
it.y = height.toFloat()
}
leftView?.also {
it.x = -it.width.toFloat()
it.y = (height - it.height) / 2F
}
rightView?.also {
it.x = width.toFloat()
it.y = (height - it.height) / 2F
}
minScrollX = -(leftView?.width ?: 0)
maxScrollX = rightView?.width ?: 0
minScrollY = -(topView?.height ?: 0)
maxScrollY = bottomView?.height ?: 0
}
滚动范围的限制比较简单，水平方向 minScrollX ~ maxScrollX，垂直方向 minScrollY ~ maxScrollY。
override fun canScrollHorizontally(direction: Int): Boolean {
return if (direction > 0) {
scrollX < maxScrollX
} else {
scrollX > minScrollX
}
}
override fun canScrollVertically(direction: Int): Boolean {
return if (direction > 0) {
scrollY < maxScrollY
} else {
scrollY > minScrollY
}
}
在真正滚动时要复杂一些，由于 JELLY_REGION_NONE 和其他区域在滚动处理上逻辑不同，简单来说就是 JELLY_REGION_NONE 时不会拦截嵌套滚动的「滚动量」，而其他区域会拦截相应方向上的「滚动量」，因此需要按照区域进行限制。
举例来说，内容视图是一个横向滚动的 View，在 JELLY_REGION_LEFT -> JELLY_REGION_RIGHT 的过程中，左滑时先回到 JELLY_REGION_NONE，然后经过内容视图自己滚动，滚到右边界，再往左滑才能到 JELLY_REGION_RIGHT。而如果不按照 currRegion 进行滚到限制，就有可能直接从 JELLY_REGION_LEFT 滚到 JELLY_REGION_RIGHT，这样内容视图是没有机会滚到的，会有问题，如下图。
/**
* 具体滚动的限制取决于当前的滚动区域 [currRegion]，这里的区域判断分得很细，可以使得一次只处理一个区域的滚动，
* 否则会存在在临界位置的一次大的滚动导致滚过了的问题。
* 具体规则:
* [JELLY_REGION_LEFT] -> 只能在水平 [[minScrollX], 0] 范围内滚动
* [JELLY_REGION_RIGHT] -> 只能在水平 [0, [maxScrollX]] 范围内滚动
* [JELLY_REGION_TOP] -> 只能在垂直 [[minScrollY], 0] 范围内滚动
* [JELLY_REGION_BOTTOM] -> 只能在垂直 [0, [maxScrollY]] 范围内滚动
* [JELLY_REGION_NONE] -> 水平是在 [[minScrollX], [maxScrollX]] 范围内，垂直在 [[minScrollY], [maxScrollY]]
*/
override fun scrollTo(x: Int, y: Int) {
val region = currRegion
val xx = when(region) {
JELLY_REGION_LEFT -> x.constrains(minScrollX, 0)
JELLY_REGION_RIGHT -> x.constrains(0, maxScrollX)
else -> x.constrains(minScrollX, maxScrollX)
}
val yy = when(region) {
JELLY_REGION_TOP -> y.constrains(minScrollY, 0)
JELLY_REGION_BOTTOM -> y.constrains(0, maxScrollY)
else -> y.constrains(minScrollY, maxScrollY)
}
super.scrollTo(xx, yy)
}
private fun Int.constrains(min: Int, max: Int): Int = when {
this < min -> min
this > max -> max
else -> this
}
5、Touch 事件拦截
按照 2 中说的，这次采用嵌套滚动方式，在拦截事件时就要能不拦截就不拦截。根据触点和滑动方向，找到对应方向可以进行嵌套滚动的视图 target，如果右这样的视图，那就不拦截事件，走之后的嵌套滚动逻辑。
水平方向的查找方法即 findHorizontalNestedScrollingTarget，深度优先遍历，查找触点下的、实现了 NestedScrollingChild 的、可以水平滚动的 View，垂直方向的同理。
override fun onInterceptTouchEvent(e: MotionEvent): Boolean {
return when (e.action) {
// ...
// move 时需要根据是否移动，是否有可处理对应方向移动的子 view，判断是否要自己拦截
MotionEvent.ACTION_MOVE -> {
val dx = (lastX - e.x).toInt()
val dy = (lastY - e.y).toInt()
lastX = e.x
lastY = e.y
if (dx == 0 && dy == 0) {
false
} else {
val child = findChildUnder(e.rawX, e.rawY)
val target = if (abs(dx) > abs(dy)) {
child?.findHorizontalNestedScrollingTarget(e.rawX, e.rawY)
} else {
child?.findVerticalNestedScrollingTarget(e.rawX, e.rawY)
}
target == null
}
}
// ...
}
}
fun ViewGroup.findHorizontalNestedScrollingTarget(rawX: Float, rawY: Float): View? {
for (i in 0 until childCount) {
val v = getChildAt(i)
if (!v.isUnder(rawX, rawY)) {
continue
}
if (v is NestedScrollingChild
&& (v.canScrollHorizontally(1)
|| v.canScrollHorizontally(-1))) {
return v
}
if (v !is ViewGroup) {
continue
}
val t = v.findHorizontalNestedScrollingTarget(rawX, rawY)
if (t != null) {
return t
}
}
return null
}
6、Touch 事件的处理和滚动的分发
虽然主要是用嵌套滚动的方式处理，但是在内容视图不支持滚动时，还是需要自己处理 touch 事件的。主要逻辑时计算 x 轴和 y 轴的「滚动量」，然后就行 dispatchScroll 分发，其返回是否处理。由于 JellyLayout 会与其他可滚动布局嵌套使用，在处理了「滚动量」后还需要用 requestDisallowInterceptTouchEvent(true) 请求父 View 不要拦截之后的事件。
override fun onTouchEvent(e: MotionEvent): Boolean {
return when (e.action) {
// ...
// move 时判断自身是否能够处理
MotionEvent.ACTION_MOVE -> {
val dx = (lastX - e.x).toInt()
val dy = (lastY - e.y).toInt()
lastX = e.x
lastY = e.y
if (dispatchScroll(dx, dy)) {
// 自己可以处理就请求父 view 不要拦截事件
requestDisallowInterceptTouchEvent(true)
true
} else {
false
}
}
// ...
}
}
dispatchScroll 会根据阻尼系数 resistence，计算出各方向要处理的「滚动量」，然后根据 currRegion 决定进行水平还是垂直方向的滚动，最后进行滚动。
/**
* 分发滚动量，当滚动区域已知时，只处理对应方向上的滚动，未知时先通过滚动量确定方向，再滚动
*/
private fun dispatchScroll(dScrollX: Int, dScrollY: Int): Boolean {
val dx = (dScrollX / resistence).toInt()
val dy = (dScrollY / resistence).toInt()
if (dx == 0 && dy == 0) {
return true
}
val horizontal = when (currRegion) {
JELLY_REGION_TOP, JELLY_REGION_BOTTOM -> false
JELLY_REGION_LEFT, JELLY_REGION_RIGHT -> true
else -> abs(dScrollX) > abs(dScrollY)
}
return if (horizontal) {
if (canScrollHorizontally(dx)) {
scrollBy(dx, 0)
true
} else {
false
}
} else {
if (canScrollVertically(dy)) {
scrollBy(0, dy)
true
} else {
false
}
}
}
7、嵌套滚动的处理
这里实现了 NestedScrollingParent2，用它主要是因为它的接口里增加了 NestedScrollType 注解标识的滚动的类型，取值如下，主要是用来区分滚动时来自手指滑动还是 fling。
/**
* Indicates that the input type for the gesture is from a user touching the screen.
*/
public static final int TYPE_TOUCH = 0;
/**
* Indicates that the input type for the gesture is caused by something which is not a user
* touching a screen. This is usually from a fling which is settling.
*/
public static final int TYPE_NON_TOUCH = 1;
在一次嵌套滚动开始时会回调 onStartNestedScroll，需要我们返回是否处理这次嵌套滚动。这里和 系列的第二篇 里介绍的 BottomSheetLayout 一样，我不希望 fling 影响容器视图的滚动，所以嵌套滚动也就只处理 TYPE_TOUCH 的。
override fun onStartNestedScroll(child: View, target: View, axes: Int, type: Int): Boolean {
// 只处理 touch 相关的滚动
return type == ViewCompat.TYPE_TOUCH
}
在子 View 发生嵌套滚动时，会先回调到我们的 onNestedScrollAccepted，这里也没啥特殊处理。这里用到了一个嵌套滚动的帮助类 NestedScrollingParentHelper，不过对于 NestedScrollingParent 来说作用不大，这里不多赘述。
override fun onNestedScrollAccepted(child: View, target: View, axes: Int, type: Int) {
parentHelper.onNestedScrollAccepted(child, target, axes, type)
}
在子 View 开始滚动前，会先回调 onNestedPreScroll，我们可以在这里进行拦截，将我们消耗掉的「滚动量」赋值给 consumed 数组的对于位置。这里根据 currRegion 进行拦截处理，当处于水平的区域 JELLY_REGION_TOP 或 JELLY_REGION_BOTTOM 时，我们只处理 y 轴滚动，能处理就消耗掉，垂直方向同理，最后进行分发。
/**
* 根据滚动区域和新的滚动量确定是否消耗 target 的滚动，滚动区域和处理优先级关系：
* [JELLY_REGION_TOP] 或 [JELLY_REGION_BOTTOM] -> 自己优先处理 y 轴滚动
* [JELLY_REGION_LEFT] 或 [JELLY_REGION_RIGHT] -> 自己优先处理 x 轴滚动
*/
override fun onNestedPreScroll(target: View, dx: Int, dy: Int, consumed: IntArray, type: Int) {
when (currRegion) {
JELLY_REGION_TOP, JELLY_REGION_BOTTOM -> if (canScrollVertically(dy)) {
consumed[1] = dy
}
JELLY_REGION_LEFT, JELLY_REGION_RIGHT -> if (canScrollHorizontally(dx)) {
consumed[0] = dx
}
}
dispatchScroll(consumed[0], consumed[1])
}
子 View 滚动之后会回调 onNestedScroll，参数的意思也很明确，这里会告诉我们子 View 消耗了多少「滚动量」，以及还有多少「滚动量」没有消耗。对于子 View 不消耗的滚动，我们就自己分发。
override fun onNestedScroll(
target: View,
dxConsumed: Int,
dyConsumed: Int,
dxUnconsumed: Int,
dyUnconsumed: Int,
type: Int
) {
dispatchScroll(dxUnconsumed, dyUnconsumed)
}
一次嵌套滚动停止后会回调 onStopNestedScroll，这里也没啥特殊处理，交给 NestedScrollingParentHelper。
override fun onStopNestedScroll(target: View, type: Int) {
parentHelper.onStopNestedScroll(target, type)
}
这样 onNestedPreScroll 和 onNestedScroll 结合就实现了嵌套滚动的主要处理逻辑：
- 一开始
currRegion为JELLY_REGION_NONE，不会在onNestedPreScroll里拦截「滚动量」 - 当
onNestedScroll里子View有未消耗的「滚动量」时，我们自己滚动，露出对应方向的边界外视图，currRegion改变 - 再次进行滚动前
onNestedPreScroll里就会拦截掉对应方向的「滚动量」进行分发 - 向相反的方向滑动，当
currRegion回到JELLY_REGION_NONE后，又回到 1
8、抬手处理和平滑滚动
JellyLayout 抬手默认会有一个回弹的逻辑，如果 currRegion 不是在 JELLY_REGION_NONE、之前发生了移动、且未拦截回弹地处理 onResetListener，就平滑地滚动到初始位置 smoothScrollTo(0, 0)。
override fun dispatchTouchEvent(e: MotionEvent): Boolean {
when (e.action) {
// ...
// up 或 cancel 时复位到原始位置，被拦截就不再处理
// 在这里处理是因为自身可能并没有处理任何 touch 事件，也就不能在 onToucheEvent 中处理到 up 事件
MotionEvent.ACTION_CANCEL, MotionEvent.ACTION_UP -> {
// 发生了移动，且不处于复位状态，且未被拦截，则执行复位操作
if ((lastScrollXDir != 0 || lastScrollYDir != 0)
&& currRegion != JELLY_REGION_NONE
&& onResetListener?.invoke(this) != true) {
smoothScrollTo(0, 0)
}
}
}
// ...
}
onResetListener 的返回值是是否拦截回弹，作用主要是方便外部自定义的一些需求。比如拿 JellyLayout 做一个下拉刷新（当然可能还需要其他特殊处理），下拉一段后松手，就停留在某个位置，刷新完弹回；比如做一个像 iOS 那样左滑显示「删除」等操作。
setProcess 和回弹都用到了 smoothScrollTo，还是利用 Scroller 来做平滑滚动，当然了手指再次放下时还需要停掉 Scroller。
/**
* 利用 scroller 平滑滚动
*/
private fun smoothScrollTo(x: Int, y: Int) {
if (scrollX == x && scrollY == y) {
return
}
scroller.startScroll(scrollX, scrollY, x - scrollX, y - scrollY, resetDuration)
invalidate()
}
/**
* 计算并滚到需要滚动到的位置
*/
override fun computeScroll() {
if (scroller.computeScrollOffset()) {
scrollTo(scroller.currX, scroller.currY)
invalidate()
}
}
override fun dispatchTouchEvent(e: MotionEvent): Boolean {
when (e.action) {
// down 时停掉 scroller 的滚动，复位滚动方向
MotionEvent.ACTION_DOWN -> {
scroller.abortAnimation()
lastScrollXDir = 0
lastScrollYDir = 0
}
// ...
}
// ...
}
9、仿写豆瓣横向图片列表的左滑查看更多
JellyLayout 对外暴露了区域 currRegion 和进度 currProcess，同时也有发生滚动时的回调 onScrollChangedListener，通过这些信息和一个受进度控制的自定义视图 RightDragToOpenView 就可以做到豆瓣的效果。代码比较简单，就不再赘述了。
结束
嵌套滚动在处理嵌套同方向的滚动是十分高效的，和 仿写豆瓣详情页（二）底部浮层、仿写豆瓣详情页（三）内容列表 中拦截所有事件再分发滚动相比，能够更好的处理优先级的问题，不过代码也更加复杂一点，具体实践中怎么选择还要看具体场景，能用就行。
