1、前言

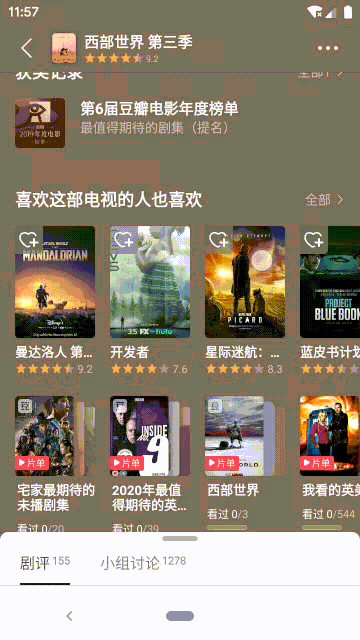

查看动图

如果不考虑浮层,这其实就是一个大的可滑动列表。我一开始想,这个页面不就是个 NestedScrollViewLinearLayout,里面放不同的卡片,最后再来一个 ViewPager。后来发现事情没那么简单,仅仅用 NestedScrollView 会有问题,最后还需要通过自定义 View 来解决,解决的关键依然是「滚动量」的分发问题,下面请听我细细道来。

2、方案选择

2.1、NestedScrollViewLinearLayout

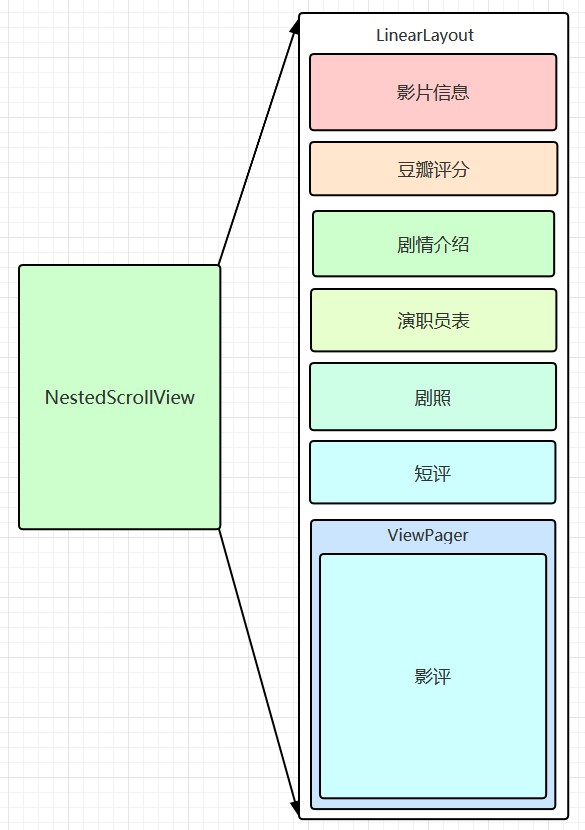

这个方案在交互效果上可以说和豆瓣详情页没有差别,从直觉上看也是如此,而且是且实可行的。但是上面说这个方案有问题,有啥问题呢?我们先看下这样实现的话,View 的布局是啥样的。

由于 NestedScrollView 不会限制子 View 的高度,所以会导致 LinearLayout 里面放的 View 全都 layout 出来。就会导致性能很差,用户只看到了一两个卡片,却把所以卡片都给 layout 处理了;其实卡片少的话还好,但是豆瓣详情页不仅卡片多,而且还有两三个横向滑动的嵌套 RecyclerView,这种方案在性能上就存在严重问题。而且不利于数据统计,因为我们无法得知哪个卡片展现出来了,那些没有,当然了,通过计算卡片位置和滚动位置是可以得到这些数据,但还是麻烦。

2.2、RecyclerView

既然 NestedScrollView 不行,那我很快就想到 RecyclerView,用不同的 ViewTypeViewHolder 就是实现,这里推荐下本源码仓库下本源码仓库下SimpleAdapter,能够方便实现这种效果。

不过这种方案有个嵌套滑动冲突的问题,水平滑动倒是无所谓,最下面的 ViewPager 里是有垂直滑动的 RecyclerView 的,由于暂时没法先什么现成的解决方案,又不想继承 RecyclerView 进行冲突处理,当然也是怕改出 bug,就放弃这种方案了。

2.3、NestedScrollViewLinearLayoutRecyclerView

既然 NestedScrollView 有性能问题,而 RecyclerView 有滑动冲突,那就两者结合一下,在 LinearLayout 里只放 RecyclerViewViewPagerRecyclerView 里只上面的那些卡片,这样问题就解决了。

这里需要注意的是 RecyclerViewlayout_height 不能是 wrap_content 的,而是需要写死高度,不然由于 NestedScrollView 不会限制子 View 的高度,就会让 RecyclerView 无限高,把子 View 全都 layout 出来。

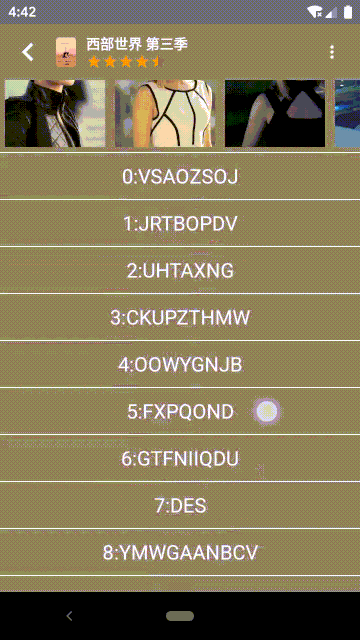

手指往上滑动的时候,RecyclerView 的内容先往下滚,滚到头了 NestedScrollView 会开始滚,接着露出下面的 ViewPager。如果此时 RecyclerViewViewPager 都显示了一部分,就有个比较尴尬的问题,滑上面的 RecyclerView 是可以滑的(滑不动了,NestedScrollView 才会滚动),下面的 ViewPager 也是可以滑的。还有就是,连续滑动时,不能实现 RecyclerViewNestedScrollView 联动起来滚动的效果。

怎么会这样呢?这个就是本文要解决的一个核心问题:父 View 和子 View 都可以滚动时,如何分发滚动量?

要解决这个问题就需要自定义一套规则来解决,既然要自定义,我们就不用这个方案了,这里不管是继承 NestedScrollView 还是 RecyclerView 都挺麻烦,还是单独搞把。

2.4 本文方案

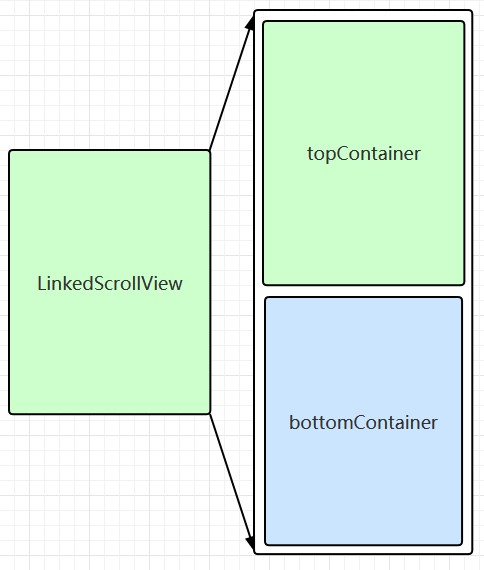

方便起见,这里继承自 FrameLayout,命名为 LinkedScrollView,旨在实现可以联动的滚动效果。只设置 topContainerbottomContainer 两个容器子 View,两者上下挨着,使用 scroll 方式实现 View 的位移。

期望实现 topContainer 的子 View 里的内容滚到底时,整个 LinkedScrollView 开始滚到,滚到 bottomContainer 全部露出来时再滚到 topContainer 的子 View 的内容。

这里需要解答下 如何分发滚动量 的核心问题:

  1. 触点位置的容器(topContainerbottomContainer)完全显示出来,且容器中有可以处理「滚到量」的 View,则分发给该 View 处理
  2. 其他情况自己(LinkedScrollView)优先,自己可以处理「滚到量」就直接处理
  3. 自己不处理时,向下的「滚到量」(大于 0)交给 bottomContainer 的子 View 处理,向上的交给 topContainer 的子 View 处理

这么说太抽象了,我们拿最终实现的 demo 来说明吧。

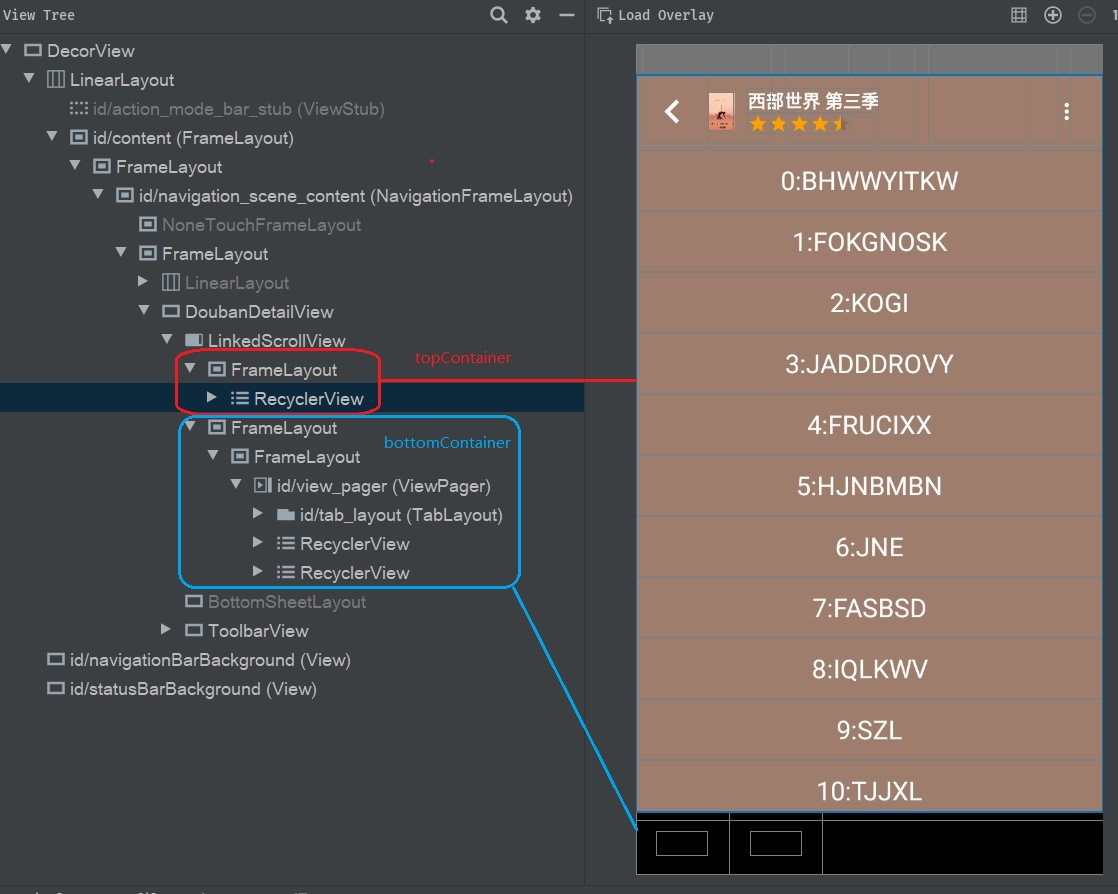

结构上,会在 topContainer 放一个 RecyclerView 暂且命名为 RecyclerViewTopbottomContainer 放一个 ViewPager,里面放两个 RecyclerView 分别命名为 RecyclerView1RecyclerView2

交互上:

  1. 初始化后,topContainer 全屏,bottomContainer 则布局到 topContainer 下面
  2. 手指上滑时,RecyclerViewTop 里的内容先开始向底部滚动,直到滚动到底部
  3. 手指继续上滑,整个 LinkedScrollView 开始向底部滚动,bottomContainer 露出
  4. 此时不管手指在那个方位上下滑,都会滚动 LinkedScrollView,因为topContainerbottomContainer 都没有完全显示出来
  5. 继续上滑,直到 bottomContainer 完全显示出来后,开始滚动 ViewPager 里对应 RecyclerView1RecyclerView2 的内容
  6. 手指下滑的情况同理

Fling 比较特殊,这里单独说下。简单的看,fling 就是一系列的滚动,所以也遵循上述规则,fling 的速度大的时候有两个稍特殊的情况:

  1. bottomContainer 里的 RecyclerView1RecyclerView2 向上的 fling(快速下滑),滚动会经过 RecyclerView1/2 -> LinkedScrollView,当 LinkedScrollView 滚到顶,即 topContainer 完全显示出来后,会继续将「滚动量」传递到 RecyclerViewTop
  2. 同理 RecyclerViewTop 向下的 fling(快速上滑)的滚动会经过: RecyclerViewTop -> LinkedScrollView,当 LinkedScrollView 滚到底,即 bottomContainer 完全显示出来后,会继续将「滚动量」传递到 ViewPagerRecyclerView1/2(不过豆瓣的 Android 版没做这个处理,iOS 版倒是有)

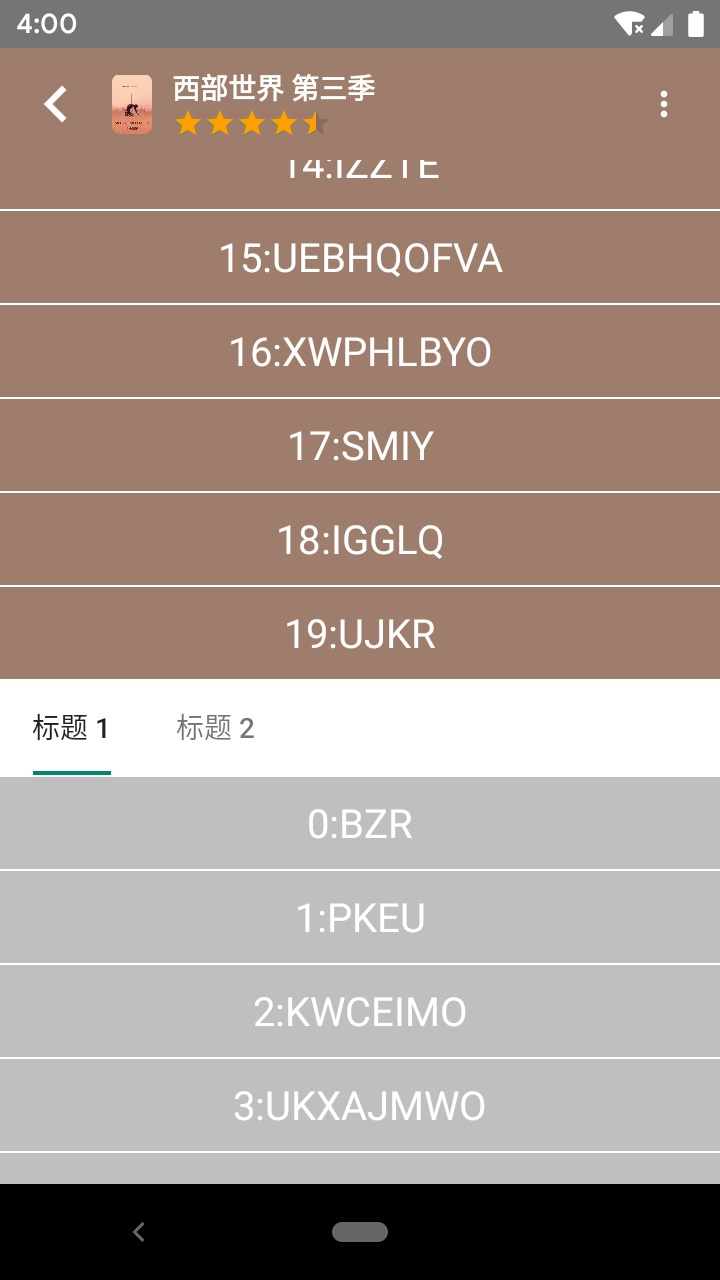

效果如下:

[查看动图](https://p1-jj.byteimg.com/tos-cn-i-t2oaga2asx/gold-user-assets/2020/4/25/171b0a1dd781872e~tplv-t2oaga2asx-image.image)

3、对外暴露的方法和属性

对外主要提供上下两个容器的操作,topContainerbottomContainer 中子 View 的添加和删除。topScrollableViewbottomScrollableView 的设置,这两个会用于 fling,LinkedScrollView 无法处理滚动时,会根据 fling 方向分发给 topContainertopScrollableView 或者 bottomContainerbottomScrollableView 所指向的 View。scrollableChild 以 lambda 表达式的形式提供,主要是因为像 ViewPager,在切到不同的 page 时,需要滚动的 View 也是不同的。

fun setTopView(v: View, scrollableChild: (()->View?)? = null) {
    topContainer.removeAllViews()
    topContainer.addView(v)
    topScrollableView = scrollableChild
    requestLayout()
}

fun removeTopView() {
    topContainer.removeAllViews()
    topScrollableView = null
}

fun setBottomView(v: View, scrollableChild: (()->View?)? = null) {
    bottomContainer.removeAllViews()
    bottomContainer.addView(v)
    bottomScrollableView = scrollableChild
    requestLayout()
}

fun removeBottomView() {
    bottomContainer.removeAllViews()
    bottomScrollableView = null
}

除此之外,由于 LinkedScrollView 是通过 scroll 的方式移动 View 的,所以相关的 scroll 方法也是可用的。

4、Layout 处理和滚动范围的确定

布局的处理比较简单,topContainerbottomContainer 上下布局,布局完成后会计算最大滚动范围 maxScrollY

    /**
     * 布局时,topContainer 在顶部,bottomContainer 紧挨着 topContainer 底部
     * 布局完还要计算下最大的滚动距离
     */
    override fun onLayout(changed: Boolean, left: Int, top: Int, right: Int, bottom: Int) {
        topContainer.layout(0, 0, topContainer.measuredWidth, topContainer.measuredHeight)
        bottomContainer.layout(0, topContainer.measuredHeight, bottomContainer.measuredWidth,
            topContainer.measuredHeight + bottomContainer.measuredHeight)
        maxScrollY = topContainer.measuredHeight + bottomContainer.measuredHeight - height
    }

滚动范围是从 0 到 maxScrollY,同时在 scrollTo 的时候也会进行边界限制。

    /**
     * 滚动范围是[0, [maxScrollY]],根据方向判断垂直方向是否可以滚动
     */
    override fun canScrollVertically(direction: Int): Boolean {
        return if (direction > 0) {
            scrollY < maxScrollY
        } else {
            scrollY > 0
        }
    }

    /**
     * 滚动前做范围限制
     */
    override fun scrollTo(x: Int, y: Int) {
        super.scrollTo(x, when {
            y < 0 -> 0
            y > maxScrollY -> maxScrollY
            else -> y
        })
    }

5、Touch 事件拦截

事件拦截在 仿写豆瓣详情页(二)底部浮层 中有过详细探讨,这里就不赘述了,这里还是采用「尽可能拦截」的思想,拦截后再将 touch 移动产生的「滚动量」进行分发。

LinkedScrollView 只处理 y 轴的滚动,所以只要 y 轴的移动大于 x 轴就拦截。

    override fun onInterceptTouchEvent(e: MotionEvent): Boolean {
        return when (e.action) {
            // ...
            MotionEvent.ACTION_MOVE -> {
                if (abs(lastX - e.x) < abs(lastY - e.y)) {
                    true
                } else {
                    // ...
                    false
                }
            }
            // ...
        }
    }

6、Touch 事件的处理和滚动的分发

在 move 时要计算「滚动量」dScrollYfindChildUnder 找到触点所在的直接子 View child 用来判断其是否完全显示出来,同时还要 child?.findScrollableTarget 找到 child 中可以处理「滚动量」的 View,最后 dispatchScrollY 进行滚动的分发。

    override fun onTouchEvent(e: MotionEvent): Boolean {
        return when (e.action) {
            // ...
            MotionEvent.ACTION_MOVE -> {
                // 移动时分发滚动量
                val dScrollY = (lastY - e.y).toInt()
                val child = findChildUnder(e.rawX, e.rawY)
                dispatchScrollY(dScrollY, child, child?.findScrollableTarget(e.rawX, e.rawY, dScrollY))
                lastY = e.y
                // ...
                true
            }
            // ...
        }
    }

「滚动量」分发的逻辑在「2.4」中已经阐明过,代码中实现起来更加简明一点。

    private fun dispatchScrollY(dScrollY: Int, child: View?, target: View?) {
        if (dScrollY == 0) {
            return
        }
        // 滚动所处的位置没有在子 view,或者子 view 没有完全显示出来
        // 或者子 view 中没有要处理滚动的 target,或者 target 不在能够滚动
        if (child == null || !isChildTotallyShowing(child)
            || target == null || !target.canScrollVertically(dScrollY)) {
            // 优先自己处理,处理不了再根据滚动方向交给顶部或底部的 view 处理
            when {
                canScrollVertically(dScrollY) -> scrollBy(0, dScrollY)
                dScrollY > 0 -> bottomScrollableView?.invoke()?.scrollBy(0, dScrollY)
                else -> topScrollableView?.invoke()?.scrollBy(0, dScrollY)
            }
        } else {
            target.scrollBy(0, dScrollY)
        }
    }

7、Fling 的处理

Fling 的处理需要两个辅助类,VelocityTracker 用于计算抬手时的速度,Scroller 用于计算 fling 每次滚动的距离。

onTouchEvent 中通过 VelocityTracker 记录每次事件,在 up 时计算抬手时的速度 yv(这里取反的原因之前也说过,就是 touch 事件的方向和 scroll 的方向刚好相反)。和 move 时一样,还需要 findChildUnder 找到 childchild?.findScrollableTarget 找到可以处理 fling 的目标 View。

    override fun onTouchEvent(e: MotionEvent): Boolean {
        return when (e.action) {
            MotionEvent.ACTION_DOWN -> {
                // 手指按下时记录 y 轴初始位置
                lastY = e.y
                velocityTracker.clear()
                velocityTracker.addMovement(e)
                true
            }
            MotionEvent.ACTION_MOVE -> {
                // ...
                velocityTracker.addMovement(e)
                true
            }
            MotionEvent.ACTION_UP -> {
                // 手指抬起时计算 y 轴速度,然后自身处理 fling
                velocityTracker.addMovement(e)
                velocityTracker.computeCurrentVelocity(1000)
                val yv = -velocityTracker.yVelocity.toInt()
                val child = findChildUnder(e.rawX, e.rawY)
                handleFling(yv, child, child?.findScrollableTarget(e.rawX, e.rawY, yv))
                true
            }
            // ...
        }
    }

Fling 的处理只要靠 Scroller 来进行计算,之前也说过 fling 是一些列的滚动,所以需要临时存放一些参数,比如上次 fling 计算的 y 值 lastFlingY(这里从 0 开始,我们只需要相对值就行),触点所在的直接子 View flingChild 和可以处理 fling 的目标 View flingTarget

    /**
     * 处理 fling,通过 scroller 计算 fling,暂存 fling 的初值和需要 fling 的 view
     */
    private fun handleFling(yv: Int, child: View?, target: View?) {
        lastFlingY = 0
        scroller.fling(0, lastFlingY, 0, yv, 0, 0, Int.MIN_VALUE, Int.MAX_VALUE)
        flingChild = child
        flingTarget = target
        invalidate()
    }

computeScroll 计算「滚动量」dScrollY,和 move 事件一样进行 dispatchScrollY 分发。

    /**
     * 计算 fling 的滚动量,并将其分发到真正需要处理的 view
     */
    override fun computeScroll() {
        if (scroller.computeScrollOffset()) {
            val currentFlingY = scroller.currY
            val dScrollY = currentFlingY - lastFlingY
            dispatchScrollY(dScrollY, flingChild, flingTarget)
            lastFlingY = currentFlingY
            invalidate()
        } else {
            flingChild = null
        }
    }

结束

LinkedScrollView 的事件处理方式和 BottomSheetLayout 一样,具体逻辑实现还更简单一点,不过我自身文笔不好,讲的有点啰嗦,大佬们有什么不同意见,欢迎在评论区交(dui)流(xian)。

接下来会实现一个弹性布局 JellyLayout 来实现豆瓣详情页横向滑动列表的弹性效果。
