基于自适应MPC控制器的车辆横向控制系统Simulink建模与仿真

0 阅读5分钟

目录

✨1.课题概述

📊2.系统仿真结果

✅3.核心程序或模型

🚀4.系统原理简介

4.1车辆横向动力学模型

4.2 自适应MPC核心控制原理

💢5.完整工程文件


✨1.课题概述

       自适应MPC车辆横向控制系统用于自动驾驶车辆轨迹跟踪控制,核心目标是使车辆实际横向位置、横摆角持续跟随参考轨迹。整个闭环系统由参考轨迹生成模块、自适应MPC控制器、时变车辆动力学模型更新单元、车辆被控对象、状态反馈回路五大部分构成。系统设定车辆纵向速度恒定;将车辆实时纵向速度、前轮转角、车辆状态送入“更新被控对象模型”模块,在线修正MPC内部预测模型参数;参考轨迹输出期望横向位置与期望横摆角作为控制器参考输入;自适应MPC求解最优前轮转角控制量作用于车辆;车辆输出横向位置、横摆角等状态量反馈至控制器形成闭环,同时计算轨迹跟踪偏差,实现模型在线更新与滚动优化。区别于传统定参数MPC,自适应MPC能够在线修正预测模型,克服车辆速度变化、轮胎非线性带来的模型失配问题,提升轨迹跟踪精度。

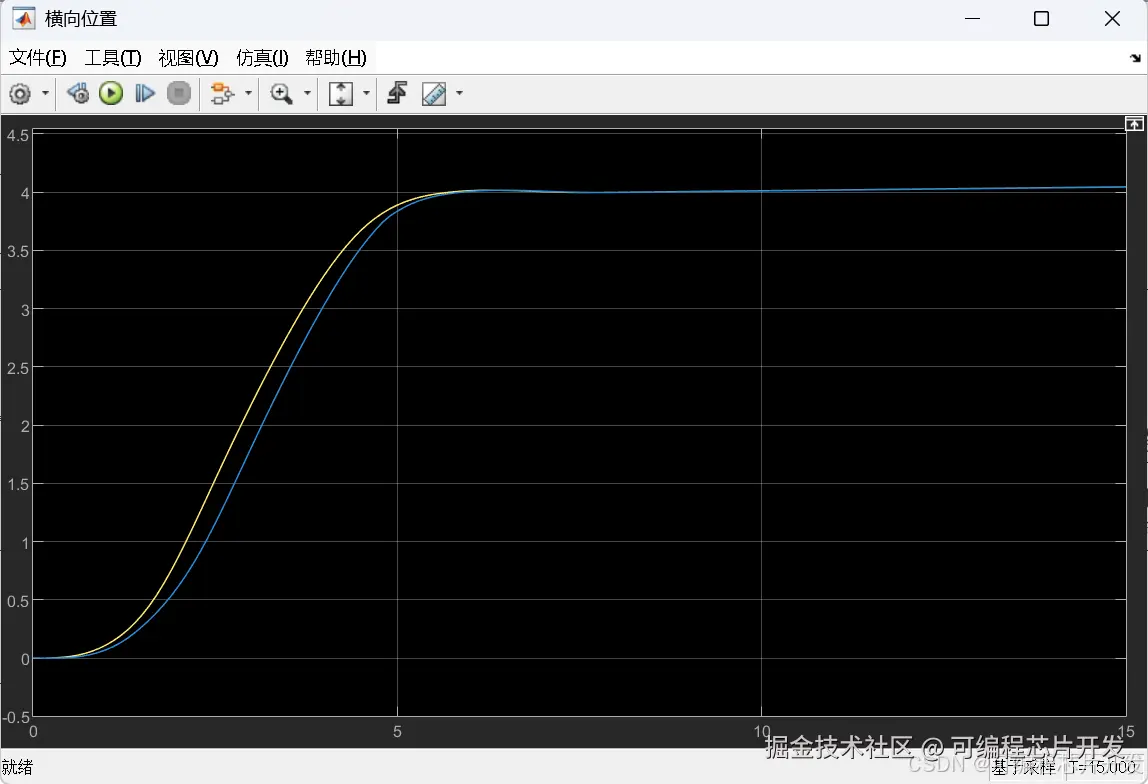

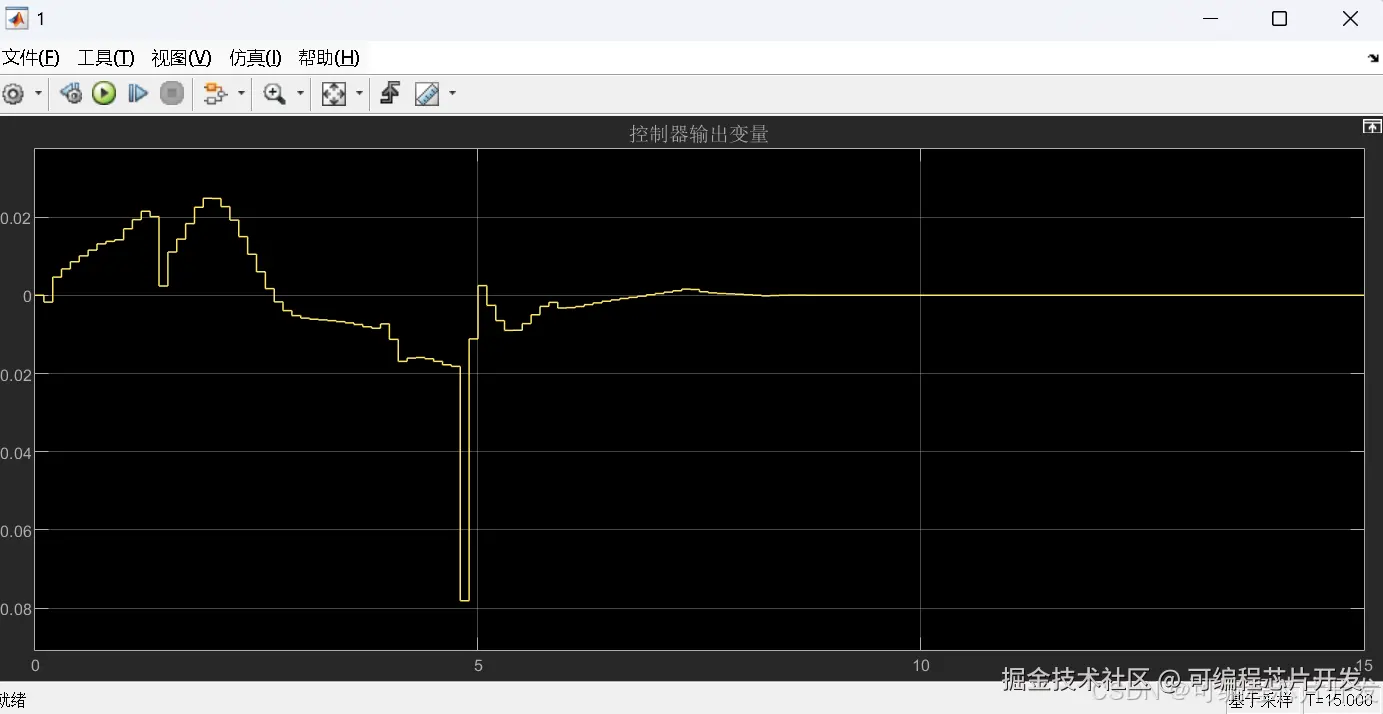

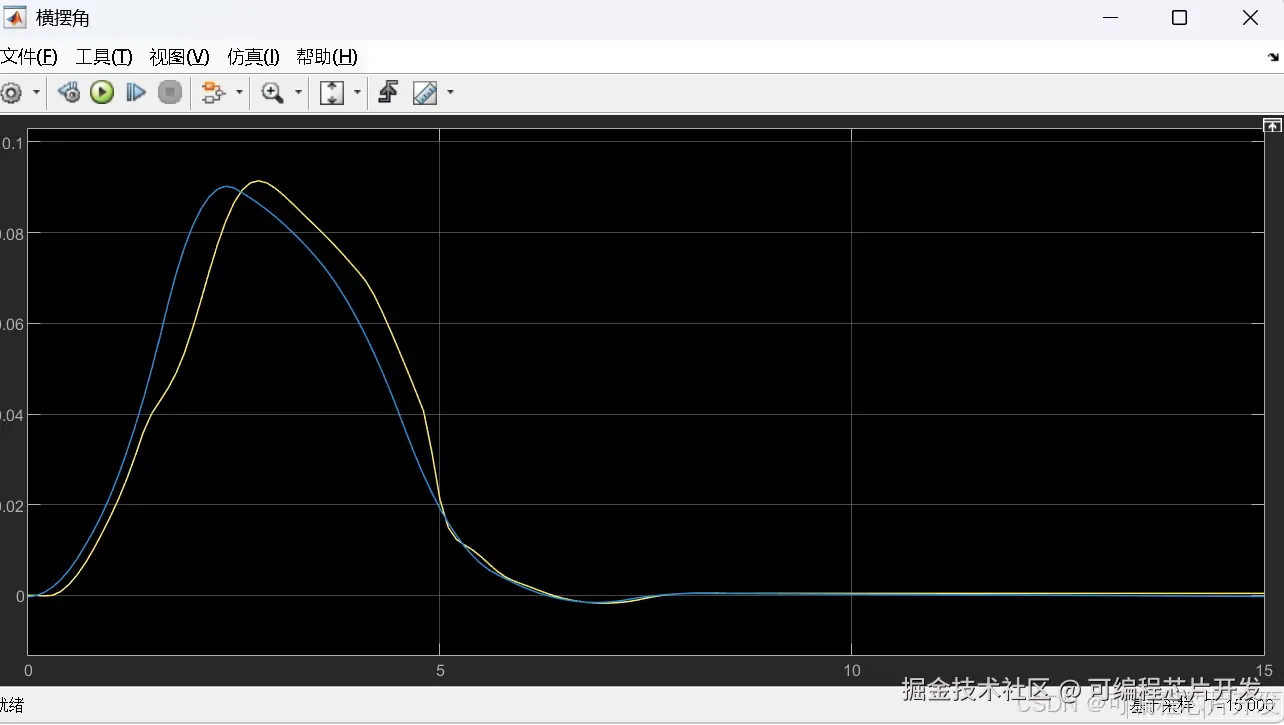

📊2.系统仿真结果

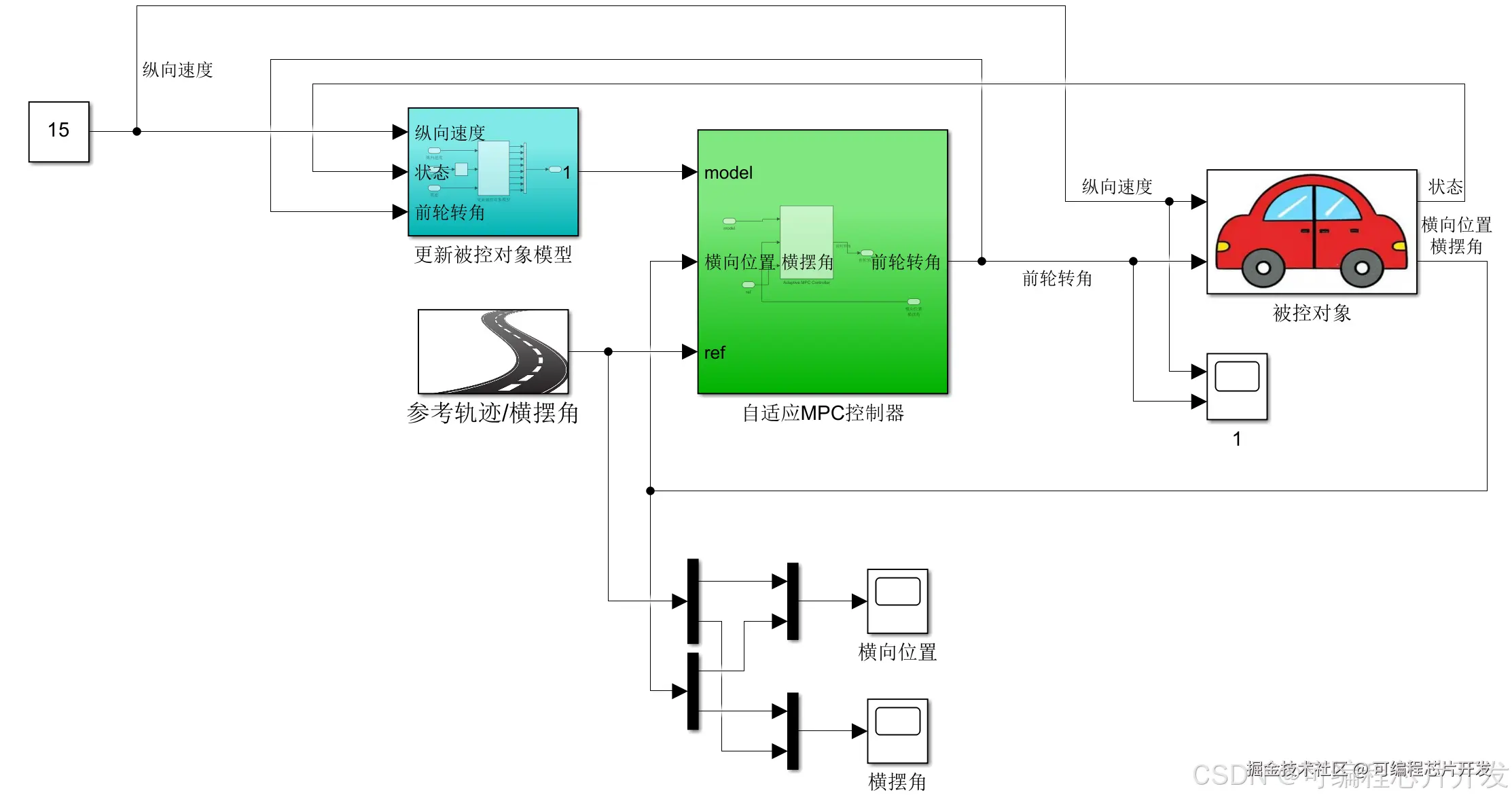

✅3.核心程序或模型

系统特性分析:

自适应优势:车辆横向动力学高度依赖纵向车速,恒定速度下得到的模型在加减速工况会出现模型失配。本方案在线根据车速刷新预测模型,提升高速、低速不同工况下轨迹跟踪稳定性;

约束处理能力:MPC天然显式处理前轮转角极限、转角变化速率限制,防止执行机构饱和,保证行车安全性;

滚动优化特性:不需要对全局轨迹一次性求解,每个周期利用最新车辆状态修正控制量,具备较强抗干扰能力;

闭环稳定性:合理选取预测时域Np、控制时域Nc与权重矩阵Q,R,配合自适应模型更新策略,可以保证轨迹跟踪误差最终有界收敛。

🚀4.系统原理简介

       自适应MPC求解最优前轮转角控制量作用于车辆;车辆输出横向位置、横摆角等状态量反馈至控制器形成闭环,同时计算轨迹跟踪偏差,实现模型在线更新与滚动优化。

4.1车辆横向动力学模型

采用二自由度单车模型作为车辆横向动力学基础,忽略侧倾、俯仰运动,仅考虑横向运动与横摆运动。状态向量定义:

其中,y为车辆质心横向位置,y‘为质心横向速度,phi为车辆横摆角,phi‘为横摆角速度;控制输入u=deltaf,代表前轮转角。

二自由度连续动力学方程:

将连续系统整理为标准线性状态空间形式

采用零阶保持法离散化,采样时间为Ts,得到离散状态方程:

A(k)、B(k)为时变矩阵,与纵向车速vx强相关。图中“更新被控对象模型”模块正是利用实时纵向速度vx在线计算、更新A(k)、B(k),构成自适应MPC的基础。

定义轨迹跟踪误差状态。设参考轨迹期望状态为xref(k),误差向量:

4.2 自适应MPC核心控制原理

       模型预测控制核心包含三大要素:预测模型、滚动优化、反馈校正;自适应MPC在传统MPC基础上增加模型参数在线自适应更新环节。

预测模型:利用时变车辆离散动力学模型,基于当前时刻状态,预测未来预测时域Np内系统状态演化;

滚动优化:在控制时域Nc内求解带约束的二次规划问题,得到最优控制增量序列,仅将当前时刻第一个控制量作用于车辆;

反馈校正:采集车辆真实状态,计算跟踪误差,修正下一周期优化初始条件;

自适应机制:根据实时车速更新状态矩阵A(k)、B(k),实时修正预测模型,抑制模型失配。

基于误差模型,未来Np步状态预测表达式:

构建目标函数,同时惩罚轨迹跟踪误差与前轮转角变化量:

Q为状态权重矩阵,权重越大代表对横向位置、横摆角跟踪精度要求越高;R为控制增量权重,用于抑制前轮转角剧烈抖动。

将预测方程代入目标函数,整理为标准二次规划形式:
