接上前面的图片分析以及网络搜索等一堆功能后，这里我们接入文本上传功能，也是类似于大模型的文件上传功能，这里也是一样来提供一些思路以及经验
一：工具推荐--->MinerU

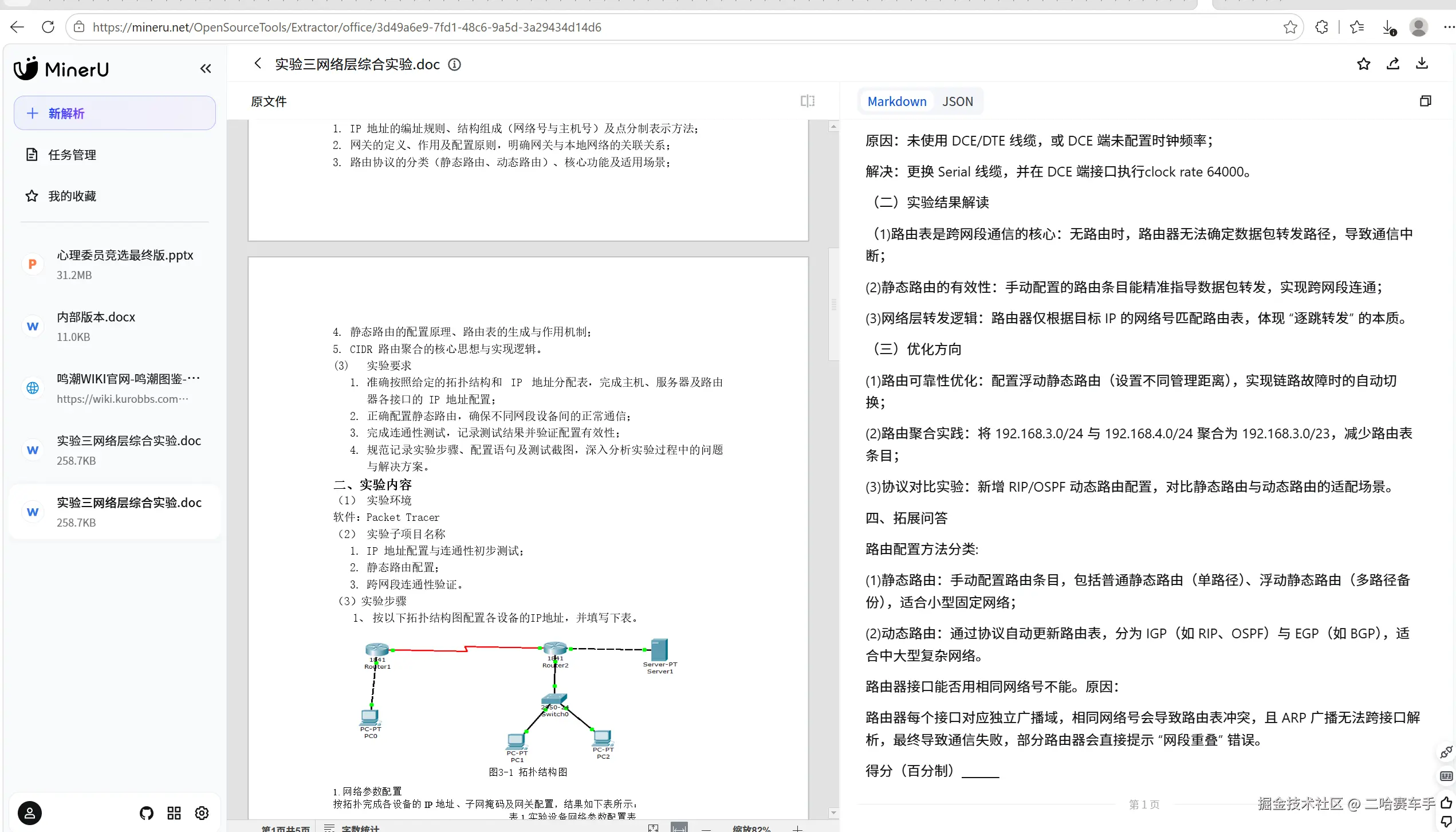

这里我们演示一下，可以看见我们上传一个word实验报告，右边已经解析好标准的markdown文本形式了，而且内容非常精准，简洁明了，非常适合直接传递给AI进行回复
大伙可以去了解一下minerU,他是一个专门的文本提取工具，可以精确提取ppt,word,html等等一堆内容，致力于为AI研发的文本解析工具，对于这个工具也是博主偶然间查资料发现的，感觉有可用性。当然也有其他的文本解析工具，但是博主选择他主要是效果非常好，调用简单，定位明确等特性而选择
这里提供API官方文档,其调用方式我们就不再赘述，重点讲解思路MinerU API 文档 | PDF 解析接口文档 | 开发者文档 | MinerU
二：设计思路
虽然该功能听着很简单，但是想做具体会有挺多问题，下面就是博主提出的一些需要思考的问题
- 1.前后端交互时，我们是否需要用户上传文件，是否要指定携带哪个文件file_id，比如用户上传文件后，发起的后几轮对话都携带了传递file_id,那么表明用户该几轮对话均与用户之前上传的文件有关，如果不携带，那么怎么判定后几轮对话，用户是在询问文件内容
解决方案：前端只需要在用户上传文件时，发起的第一次对话携带file_id,触发文件解析，然后做好记忆管理，后续对话的记忆中携带上用户上传的file_id,让模型自己根据记忆判定用户是否还在询问文件内容，或者文件内容不足时，模型根据记忆中的file_id发起文件解析，读取更详细内容
- 2.记忆管理怎么去做，怎么让后续对话明确知道用户上传了哪些文件，文件的file_id,文件file_url
这里涉及到chatgpt等一些AI产品的设计思路，我们在用户上传文件后，将上传的信息全部保存起来，比如file_id,file_url等，后续用户不再需要主动传递file_id，而是直接将这些信息注入到用户信息message中，让他成为提示词注入给LLM,有LLM来获取到文件信息，全程依靠记忆
举个例子：用户上传file1->保存file全部信息->用户发起对话->信息注入到用户问题中->全部发送给LLM
就会出现
用户问题：文件是关于哪些方面
文件信息：用户上传文件1，file_id=xxxxx,file_url=xxxx
LLM读取记忆，明确知道用户file_id,然后去对该文件做解析操作
- 3.文件怎么保存
因为MinerU需要根据file_url来获取文件，才能解析，我们这里采取阿里云OSS存储用户上传文件，获取到文件file_id和file_url（公网url）,再建立一张附件表，来将file_id与file_url进行关联，后续LLM根据id获取url，再将url传给MinerU进行解析
- 4.文件中的图片怎么办，如果我们附件是包含图片的，我们没办法直接提取图片信息，只能提取文本信息
我们调用MinerU后会获取到一个reslut对象，内部包含提取的markdown文本信息以及图片url,我们将图片上传到阿里云OSS，获取到公网url,然后将url塞入markdown文本信息中
类似于下面：
解析结果(markdown形式)：xxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxx
文档附带图片: 图片1【url=xxxxxx】,图片2【url=xxxxxxxx】
图片使用规则：当用户提及文本的图片信息时，调用本地视觉工具，根据url进行图片分析功能
重点：这里是涉及到我们上一节图片分析的内容，简单说我们可以根据用户需求，由LLM决定是否需要根据文本的图片url来读取图片信息，来完善对文件的了解,而不是硬编码，比如必须解析完文本后硬编码调用视觉工具，挨个识别文件中的图片，而是由LLM决定是否识别，识别哪些图片
- 5.具体的文本解析内容怎么存储
用户上传文件，我们第一次对话触发文件解析，维护一张
file_analysis表，关联文件file_id,第一次解析结果直接存入该表，同时存储摘要（比如前500字）和全部文本（包含已经提取的图片url信息）.我们先让AI读取摘要内容，简单回复文件大致内容，并提示用户想要读取哪些内容，如果用户明确表示想要深入了解，那么就读取全部文本。核心点是：因为解析结果存入表中了，加上记忆已经携带file_id,如果LLM判定后续用户一直在询问文件内容，那么就可以根据file_id查询表中有没有解析结果，有就直接读取(一般不用回表查询，因为全部文本读取并加入记忆后，后续就是直接从记忆中读取文本了)，没有才去调用minerU,进行解析，再入库
- 6.如果用户上传文件非常大，导致minerU解析非常慢怎么办
先同步调用，设定超时时间，因为minerU分为两部分，我们发起解析请求会返回一个
task_id,后续根据他，发送获取请求才能去获取结果。我们设定时间，比如20，30s，期间每个3，4s轮询发起task_id请求，如果期间内没有返回，则让LLM返回用户文本正在解析，现在我们可以帮你处理别的任务，然后获取当前task_id，由子线程再次去轮询查询，将数据放入file_analysis。后续用户问文件处理好了吗，LLM调用工具去查询库表,获取到解析好的文件信息
- 7.怎么让LLM实现自主意识到要分析用户上传的文件，并调用minerU
这里我们将调用mineru打包成一个TOOL工具，并设立工具描述，比如
当用户上传图片后，获取到file_id并调用该工具进行文本解析之类的提示词。因为我们之前实现了，用户上传文件后，将文件file_id等信息写入记忆中了，此时LLM会根据记忆获取到file_id，从而获取到file_url，传递给mineru进行文本解析，全程由LLM决定
上面这些知是博主在设计这功能时遇见的一些问题，当然还有别的问题，这里知识提出了一些比较需要思考的问题
三：简单说明一下怎么设计的

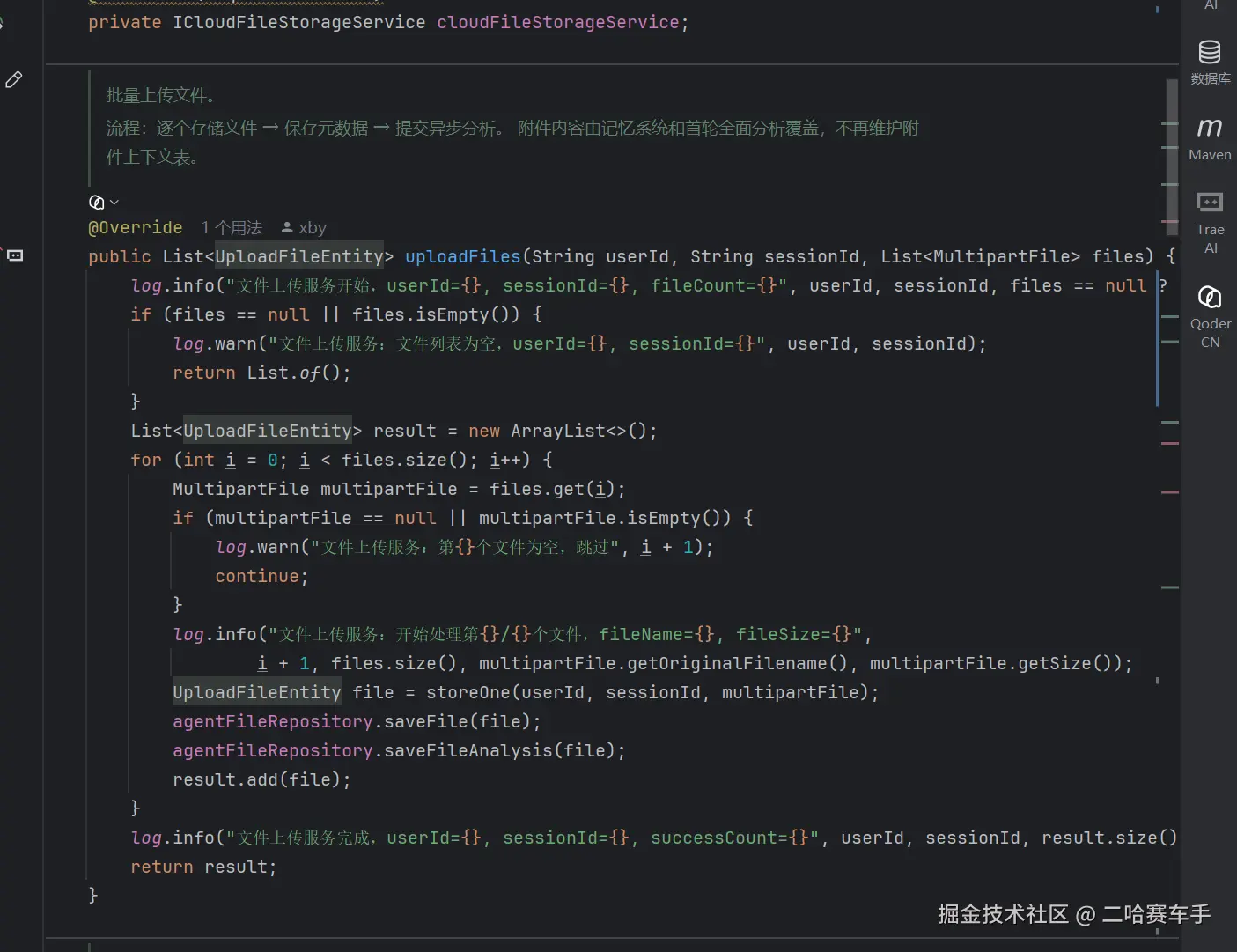

这里分别是上传文件到阿里云oss以及将文件信息写入记忆中

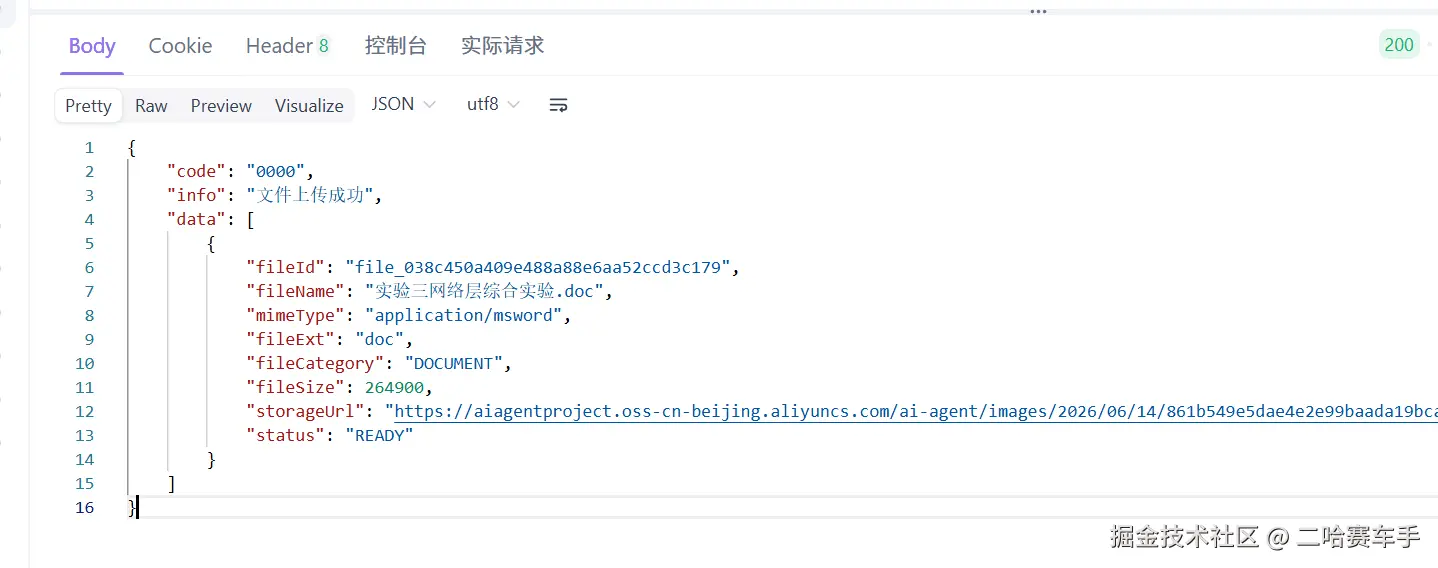

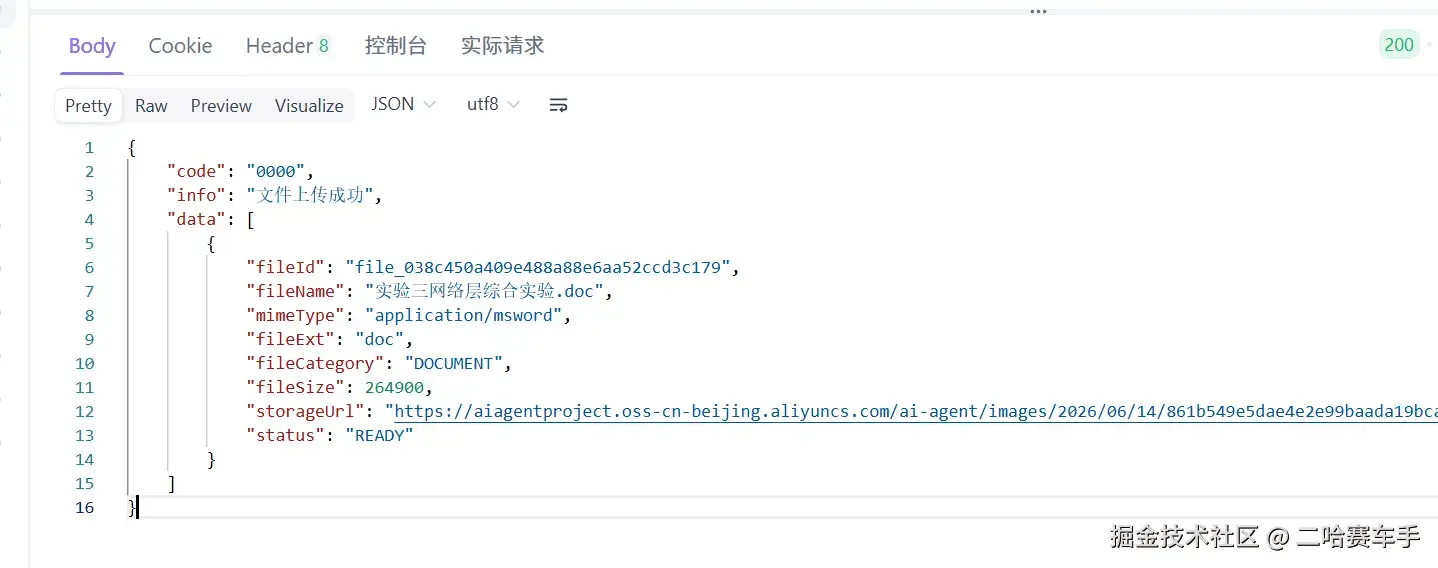

这是上传文件的返回结果

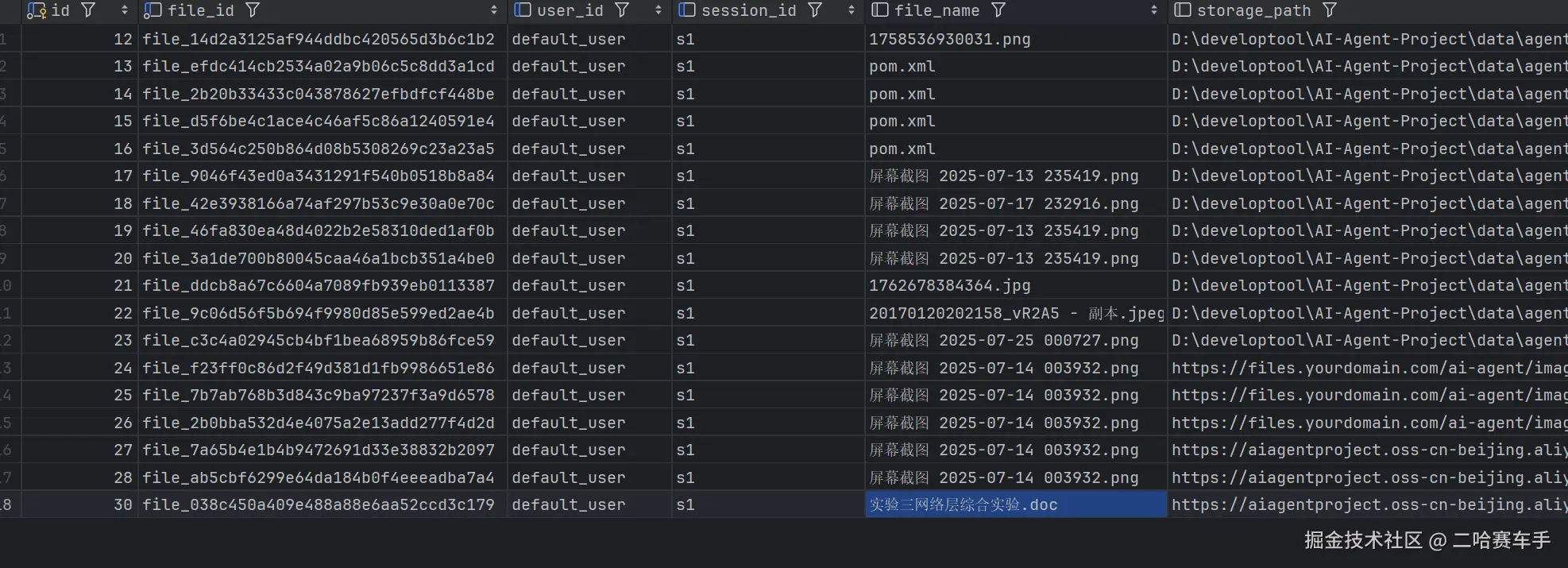

对应附件表

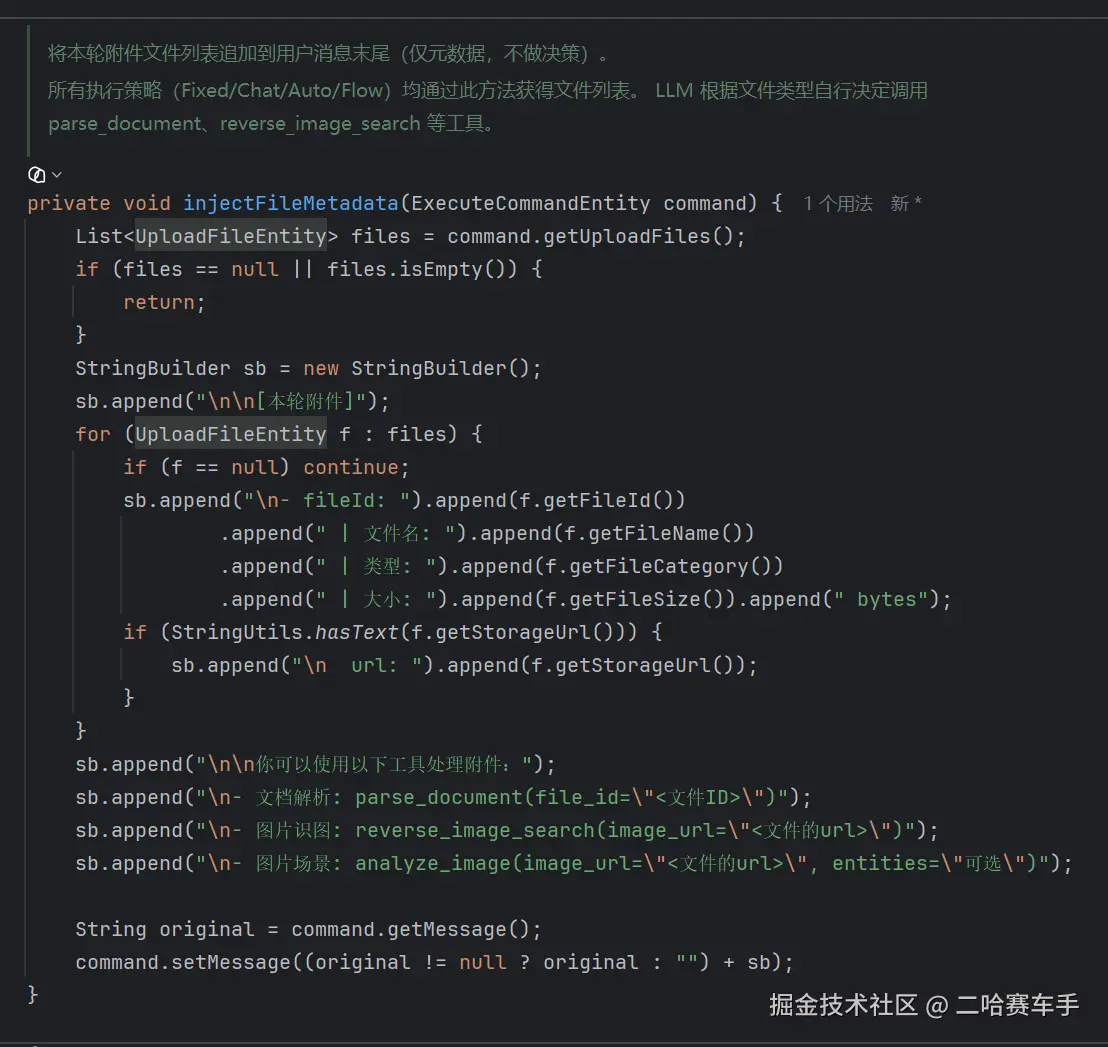

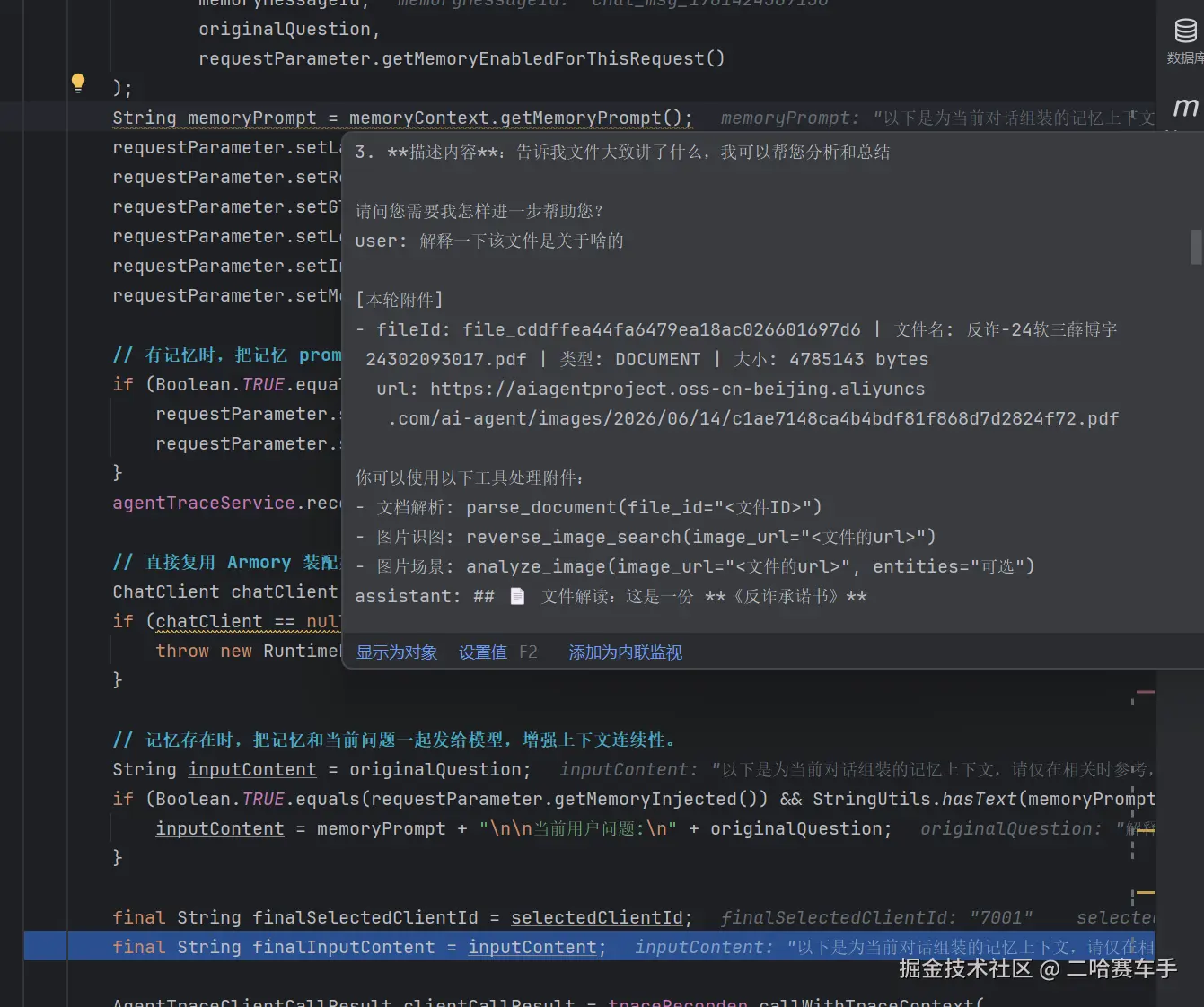

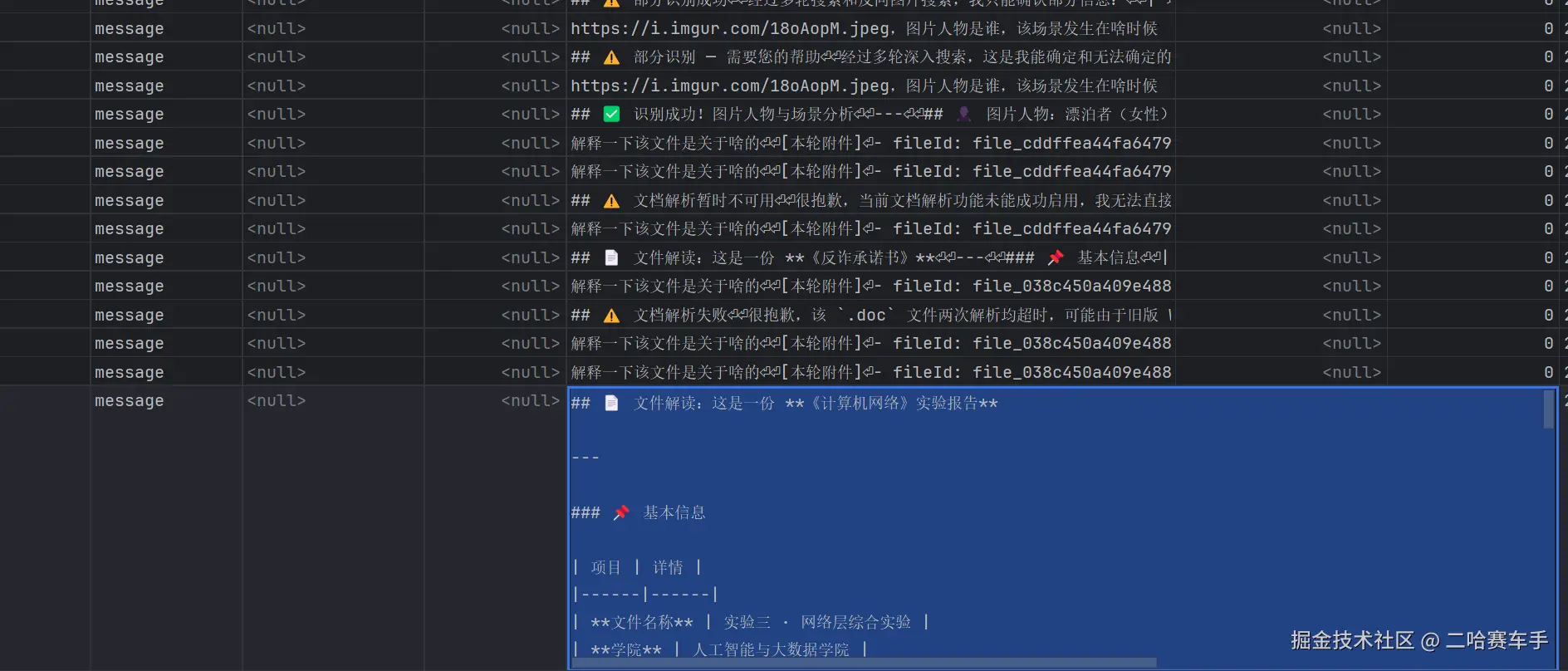

这是我们注入上下文的一些用户的上传的文件信息，后续LLM通过读取他们来调用工具

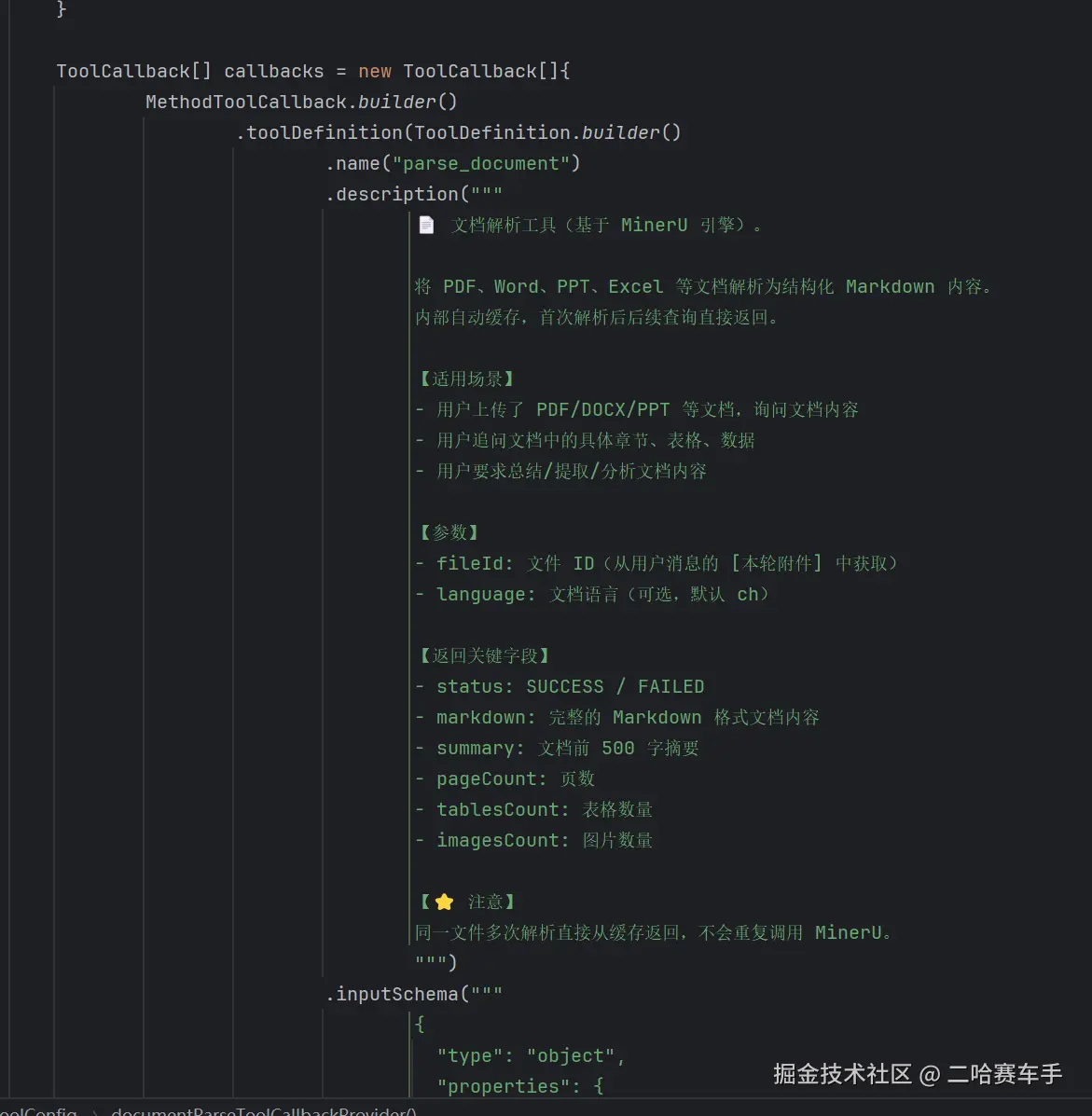

这是我们打包的文件解析的tool,输入参数就是
file_id

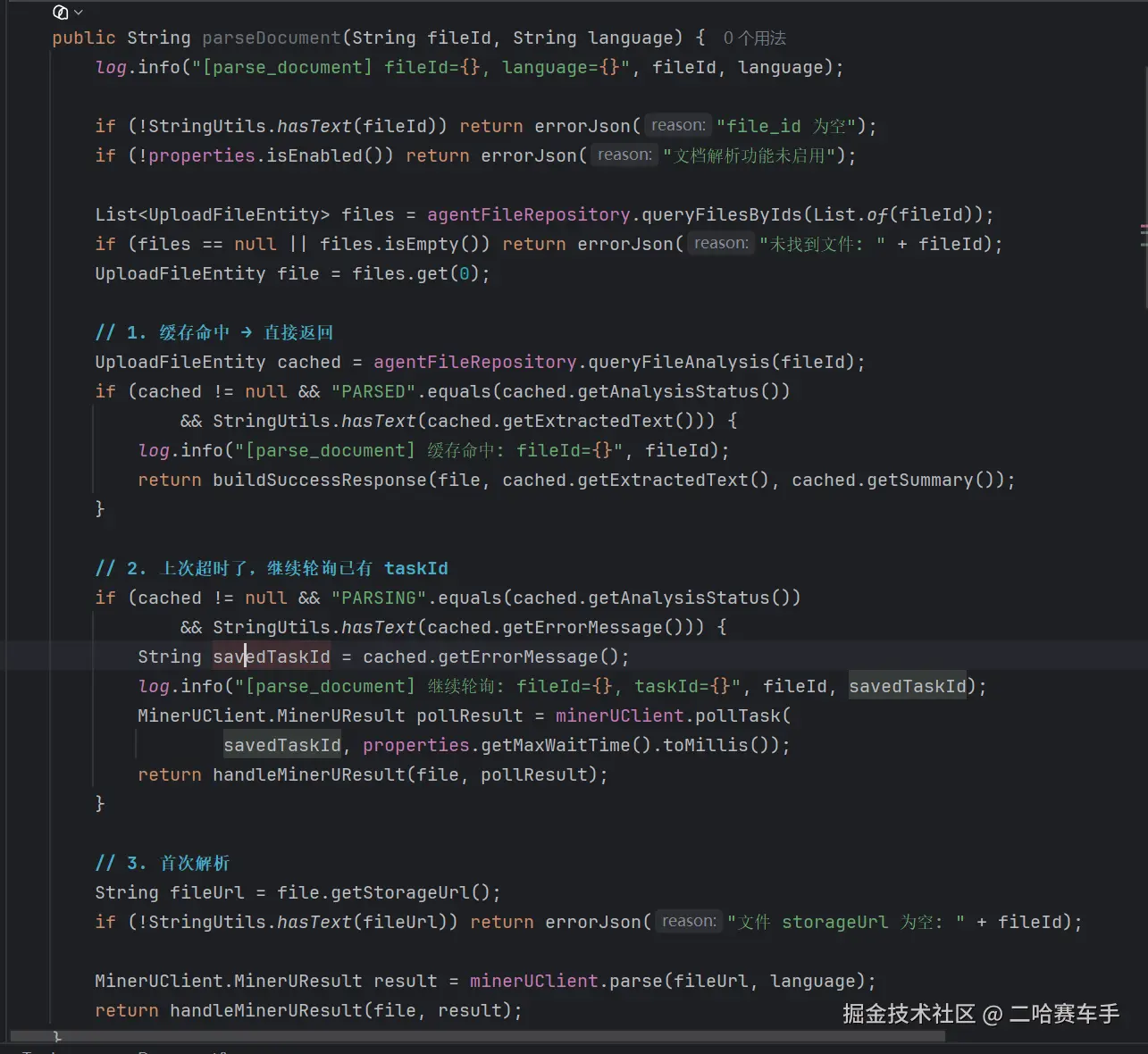

对应的工具内部的部分代码以及主要逻辑，这里了解一下即可，主要可以看见
我们是先查询file_analysis表，如果表中没有数据，那就说明是第一次解析，调用工具解析后写入表中

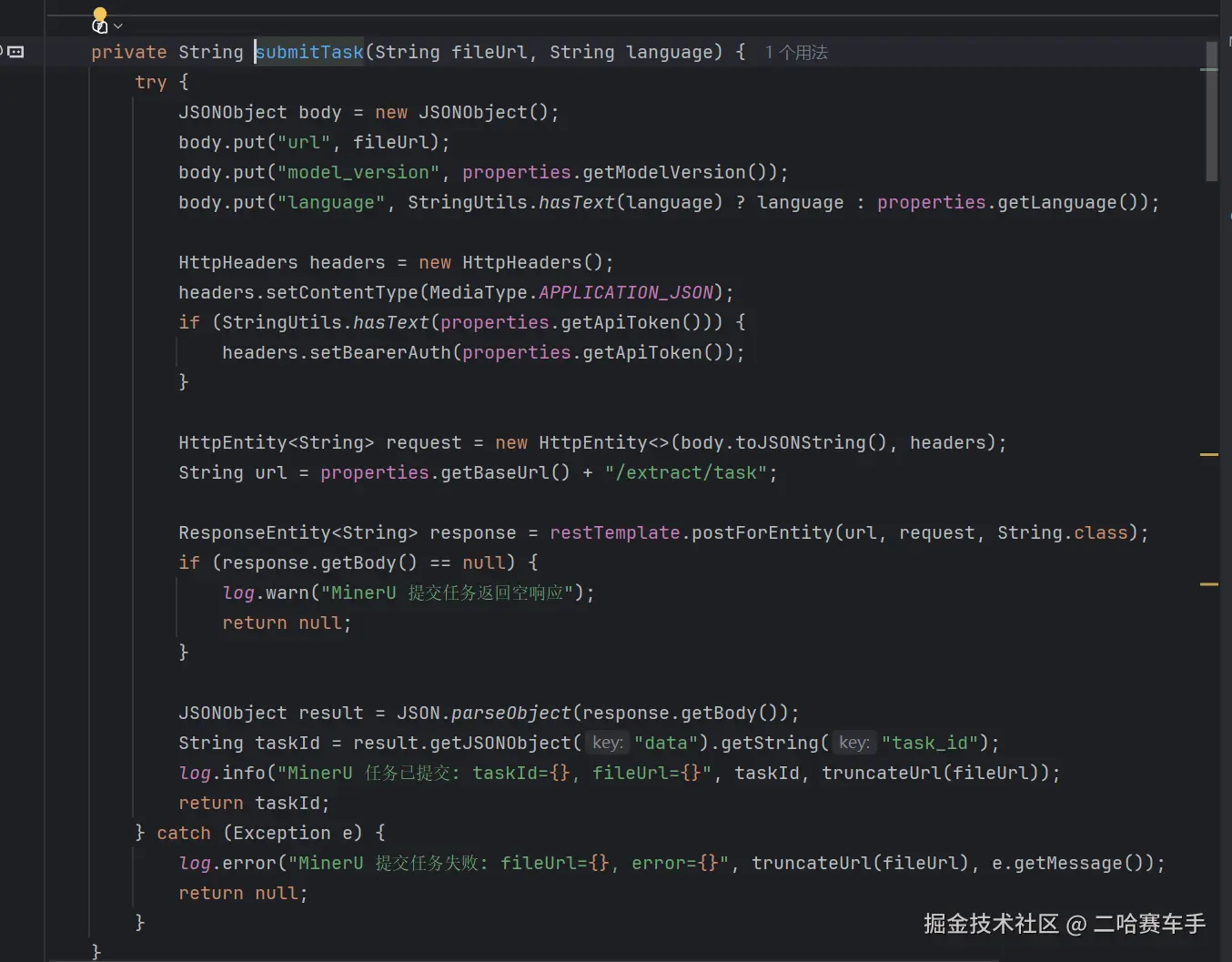

对应的内部的minerU调用的工具的部分代码，到这里其实大部分就讲解完了，主要思路已经分享完了
四：具体测试

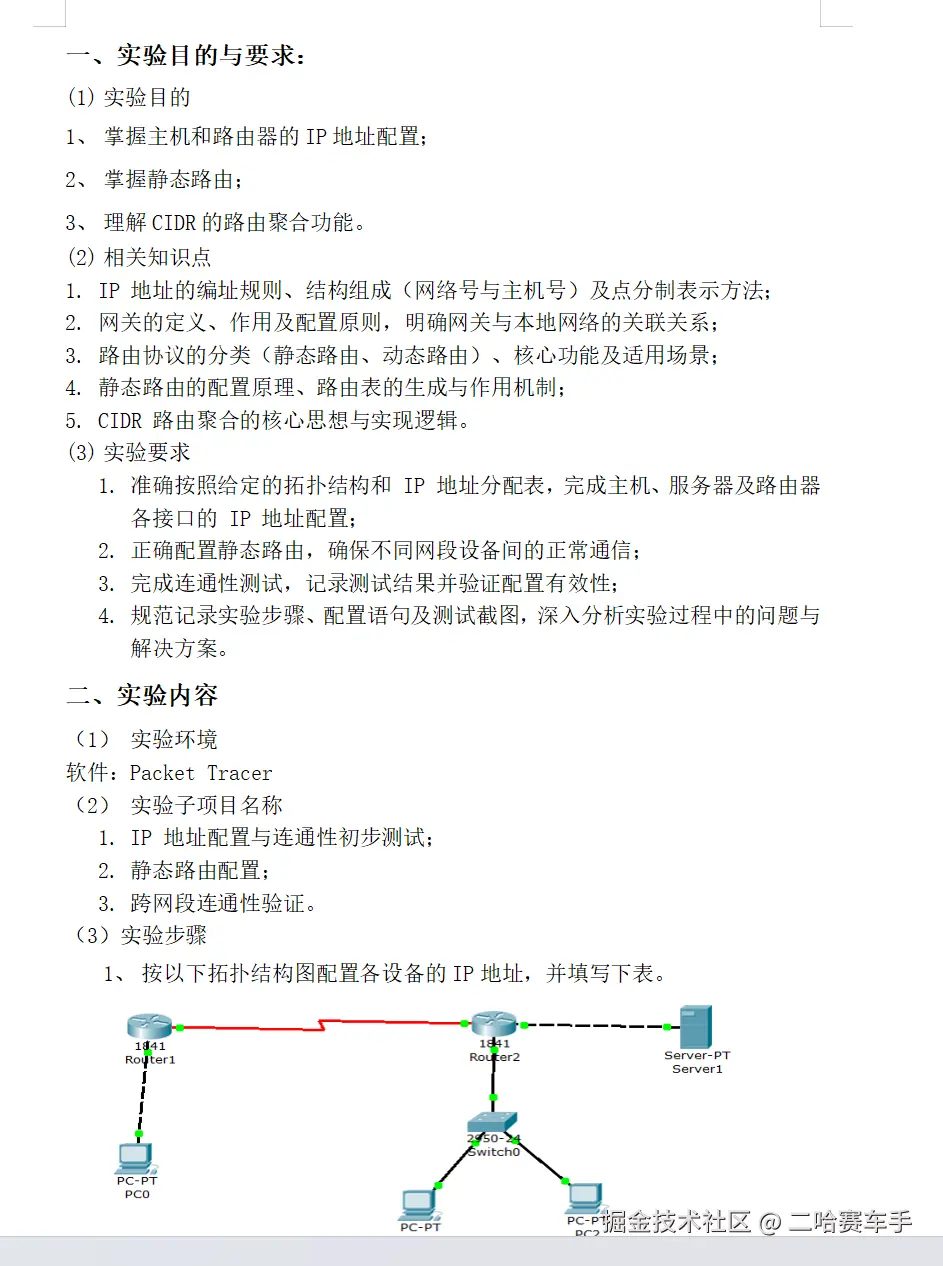

这是博主上传的一份报告，只展示了部分信息
文件上传成功

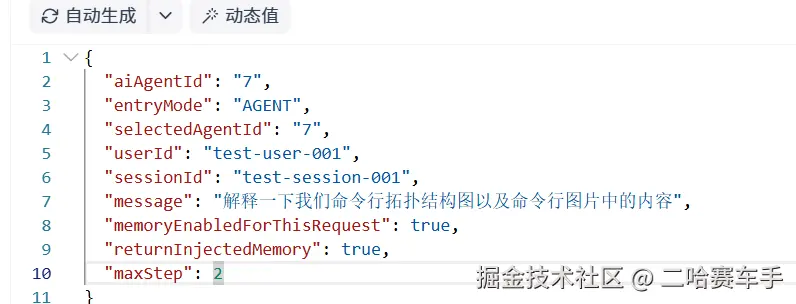

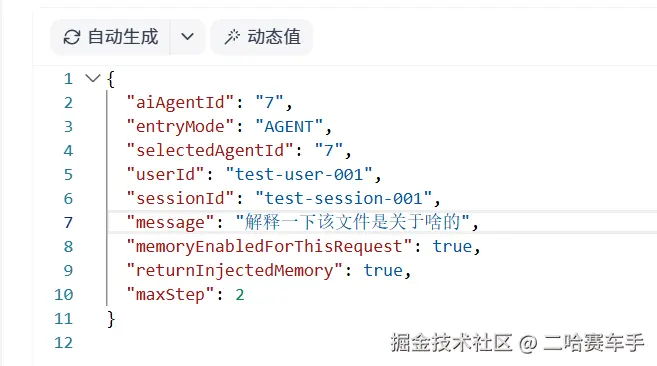

发起测试
**人工智能与大数据学院**
**实 验 报 告**
专业名称<u>___________软件工程_____________</u>
课程名称<u>__________计算机网络_____________</u>
项目名称<u>_______实验三网络层综合实验_____________</u>
**一、实验目的与要求：**
1. 实验目的
1. 掌握主机和路由器的IP地址配置；
2. 掌握静态路由；
3. 理解CIDR的路由聚合功能。
2. 相关知识点
1. IP 地址的编址规则、结构组成（网络号与主机号）及点分制表示方法；
2. 网关的定义、作用及配置原则，明确网关与本地网络的关联关系；
3. 路由协议的分类（静态路由、动态路由）、核心功能及适用场景；
4. 静态路由的配置原理、路由表的生成与作用机制；
5. CIDR 路由聚合的核心思想与实现逻辑。
3. 实验要求
1. 准确按照给定的拓扑结构和 IP 地址分配表，完成主机、服务器及路由器各接口的 IP 地址配置；
2. 正确配置静态路由，确保不同网段设备间的正常通信；
3. 完成连通性测试，记录测试结果并验证配置有效性；
4. 规范记录实验步骤、配置语句及测试截图，深入分析实验过程中的问题与解决方案。
**二、实验内容**
1. 实验环境
软件：Packet Tracer
2. 实验子项目名称
1. IP 地址配置与连通性初步测试；
2. 静态路由配置；
3. 跨网段连通性验证。
（3）实验步骤
1. 按以下拓扑结构图配置各设备的IP地址，并填写下表。
图3-1 拓扑结构图
1. 网络参数配置
按拓扑完成各设备的 IP 地址、子网掩码及网关配置，结果如下表所示：
表 1 实验设备网络参数配置表
<table><thead><tr><th><p>设备名称</p></th><th><p>接口类型</p></th><th><p>接口标识</p></th><th><p>IP 地址</p></th><th><p>子网掩码</p></th><th><p>默认网关</p></th></tr></thead><tbody><tr><td><p>Server</p></td><td><p>快速以太网口</p></td><td><p>FastEthernet</p></td><td><p>192.168.3.2</p></td><td><p>255.255.255.0</p></td><td><p>192.168.3.1</p></td></tr><tr><td><p>Router1</p></td><td><p>快速以太网口</p></td><td><p>FastEthernet0/0</p></td><td><p>192.168.1.1</p></td><td><p>255.255.255.0</p></td><td><p>-（路由器）</p></td></tr><tr><td><p>Router1</p></td><td><p>串行接口</p></td><td><p>Serial0/1/0</p></td><td><p>192.168.2.1</p></td><td><p>255.255.255.0</p></td><td><p>-（路由器）</p></td></tr><tr><td><p>Router2</p></td><td><p>串行接口</p></td><td><p>Serial0/1/0</p></td><td><p>192.168.2.2</p></td><td><p>255.255.255.0</p></td><td><p>-（路由器）</p></td></tr><tr><td><p>Router2</p></td><td><p>快速以太网口</p></td><td><p>FastEthernet0/0</p></td><td><p>192.168.3.1</p></td><td><p>255.255.255.0</p></td><td><p>-（路由器）</p></td></tr><tr><td><p>Router2</p></td><td><p>快速以太网口</p></td><td><p>FastEthernet0/1</p></td><td><p>192.168.4.1</p></td><td><p>255.255.255.0</p></td><td><p>-（路由器）</p></td></tr><tr><td><p>PC0</p></td><td><p>快速以太网口</p></td><td><p>FastEthernet</p></td><td><p>192.168.1.2</p></td><td><p>255.255.255.0</p></td><td><p>192.168.1.1</p></td></tr><tr><td><p>PC1</p></td><td><p>快速以太网口</p></td><td><p>FastEthernet</p></td><td><p>192.168.4.2</p></td><td><p>255.255.255.0</p></td><td><p>192.168.4.1</p></td></tr><tr><td><p>PC2</p></td><td><p>快速以太网口</p></td><td><p>FastEthernet</p></td><td><p>192.168.4.3</p></td><td><p>255.255.255.0</p></td><td><p>192.168.4.1</p></td></tr></tbody></table>
2. 基础连通性预测试
在未配置路由的情况下，测试 PC0 与 Server 的连通性：执行ping 192.168.3.2，结果显示 “请求超时”，说明跨网段通信缺乏转发路径。
3. 静态路由配置
Router1 的静态路由配置：
Router1>enable
Router1#configure terminal
Router1(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2
Router1(config)#ip route 192.168.4.0 255.255.255.0 192.168.2.2
Router1(config)#exit
Router1#write memory
Router2 的静态路由配置：
Router2>enable
Router2#configure terminal
Router2(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1
Router2(config)#exit
Router2#write memory
4. 跨网段连通性验证

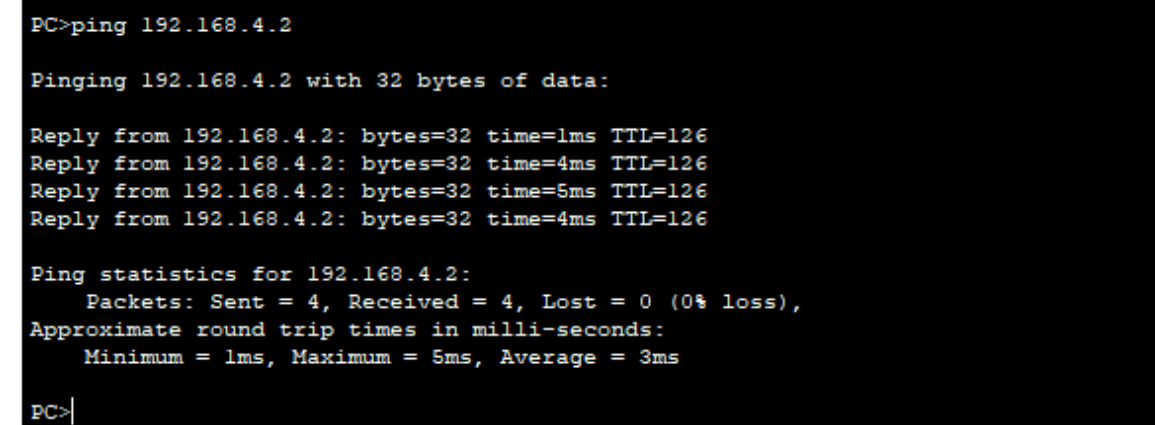

测试 PC0 与 PC1 的连通性：在 PC0 终端执行ping 192.168.4.2，结果显示数据包成功往
（四）实验运行结果
预测试结果：未配置路由时，跨网段设备通信失败，验证了路由表的必要性；
路由配置结果：通过show ip route命令可查看到新增的静态路由条目，配置生效；
最终测试结果：PC0 与 PC1、Server 均能正常通信，数据包延迟处于合理范围。
**三、实验分析与总结**
（一）问题排查与解决
接口配置失败问题：
现象：配置路由器接口 IP 时提示 “接口关闭”；
原因：Packet Tracer 中路由器接口默认处于shutdown状态；
解决：进入接口配置模式，执行no shutdown命令启用接口。
静态路由不生效问题：
现象：配置路由后路由表无对应条目；
原因：命令格式错误（如下一跳地址写错）或未进入全局配置模式；
解决：核对参数后重新执行ip route命令，用show running-config校验配置。
串行接口通信故障问题：
现象：Serial 接口连接后状态为 “down”；
原因：未使用 DCE/DTE 线缆，或 DCE 端未配置时钟频率；
解决：更换 Serial 线缆，并在 DCE 端接口执行clock rate 64000。
（二）实验结果解读
（1)路由表是跨网段通信的核心：无路由时，路由器无法确定数据包转发路径，导致通信中断；
(2)静态路由的有效性：手动配置的路由条目能精准指导数据包转发，实现跨网段连通；
(3)网络层转发逻辑：路由器仅根据目标 IP 的网络号匹配路由表，体现 “逐跳转发” 的本质。
（三）优化方向
(1)路由可靠性优化：配置浮动静态路由（设置不同管理距离），实现链路故障时的自动切换；
(2)路由聚合实践：将 192.168.3.0/24 与 192.168.4.0/24 聚合为 192.168.3.0/23，减少路由表条目；
(3)协议对比实验：新增 RIP/OSPF 动态路由配置，对比静态路由与动态路由的适配场景。
四、拓展问答
路由配置方法分类:
(1)静态路由：手动配置路由条目，包括普通静态路由（单路径）、浮动静态路由（多路径备份），适合小型固定网络；
(2)动态路由：通过协议自动更新路由表，分为 IGP（如 RIP、OSPF）与 EGP（如 BGP），适合中大型复杂网络。
路由器接口能否用相同网络号不能。原因：
路由器每个接口对应独立广播域，相同网络号会导致路由表冲突，且 ARP 广播无法跨接口解析，最终导致通信失败，部分路由器会直接提示 “网段重叠” 错误。
得分（百分制）__________
---
本文档包含 3 张嵌入图片，已提取至：
-
-
-
如需分析图片内容，可使用: analyze_image(image_url="上述URL")

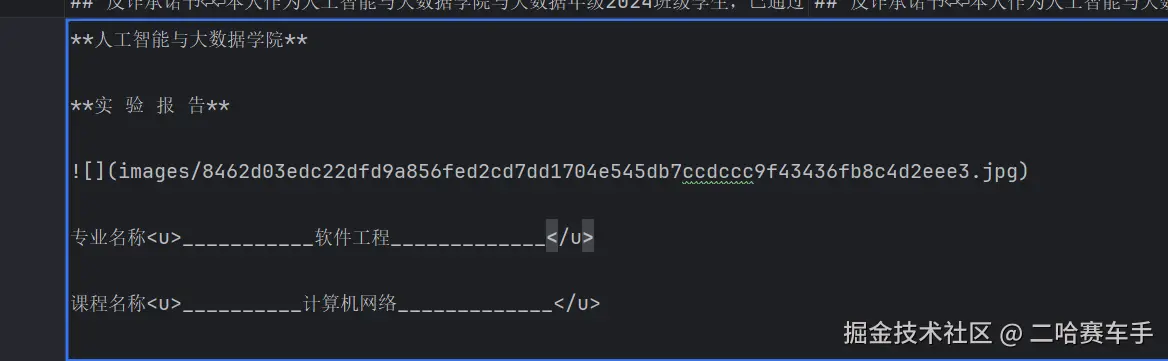

具体的解析结果，可以看出文件成功解析，而且图片也成功提取出来了，并存入了oss,url均是可以访问的
## 📄 文件解读：这是一份 **《计算机网络》实验报告**
---
### 📌 基本信息
| 项目 | 详情 |
|------|------|
| **文件名称** | 实验三 · 网络层综合实验 |
| **学院** | 人工智能与大数据学院 |
| **课程** | 计算机网络 |
| **专业** | 软件工程 |
---
### 🎯 实验目的
1. 掌握主机和路由器的 **IP 地址配置**
2. 掌握 **静态路由** 的配置方法
3. 理解 **CIDR 路由聚合** 功能
---
### 🛠️ 实验环境与内容
| 项目 | 详情 |
|------|------|
| **模拟软件** | Cisco **Packet Tracer** |
| **拓扑结构** | 2 台路由器（Router1 / Router2）+ 1 台 Server + 3 台 PC，横跨 4 个网段（192.168.1.0 ~ 192.168.4.0） |
| **实验步骤** | ① IP 地址配置 → ② 基础连通性预测试（跨网段不通）→ ③ 静态路由配置（ip route 命令）→ ④ 跨网段连通性验证（ping 成功） |
---
### 📊 关键配置示例
| 路由器 | 配置命令 |
|--------|----------|
| **Router1** | `ip route 192.168.3.0 255.255.255.0 192.168.2.2` |
| | `ip route 192.168.4.0 255.255.255.0 192.168.2.2` |
| **Router2** | `ip route 192.168.1.0 255.255.255.0 192.168.2.1` |
---
### 🔧 实验中遇到的问题及解决
| 问题 | 原因 | 解决方案 |
|------|------|----------|
| 接口配置失败 | 路由器接口默认 shutdown | 执行 `no shutdown` 启用 |
| 静态路由不生效 | 命令格式/下一跳地址错误 | 核对后用 `show running-config` 校验 |
| 串行接口 down | DCE 端未配时钟频率 | 执行 `clock rate 64000` |
---
### 📈 优化拓展
- **浮动静态路由**：设置不同管理距离实现链路备份
- **路由聚合**：将 192.168.3.0/24 和 192.168.4.0/24 聚合为 192.168.3.0/23
- **动态路由对比**：可新增 RIP/OSPF 配置做对比实验
---
### 🎓 总结
> 这是一份标准的 **《计算机网络》课程实验报告**，由薛博宇同学完成。实验通过 Packet Tracer 模拟器搭建了包含 2 台路由器、4 个网段的小型网络拓扑，演示了**静态路由的核心原理**——没有路由表时跨网段通信失败，配置静态路由后 PC0 可以成功 ping 通不同网段的 PC1 和 Server。
如果您需要我进一步解读某一部分（如拓扑结构、配置命令详解等），请随时告诉我！
这是我们LLM根据用户问题而总结的答案，可以看出他确实成功读取到了我们文件内容
因为文档中包含这两张图片的，我们测试一下看我们上个笔记的识图功能能不能工作，能不能衔接我们的识图功能，进行工具搭配使用

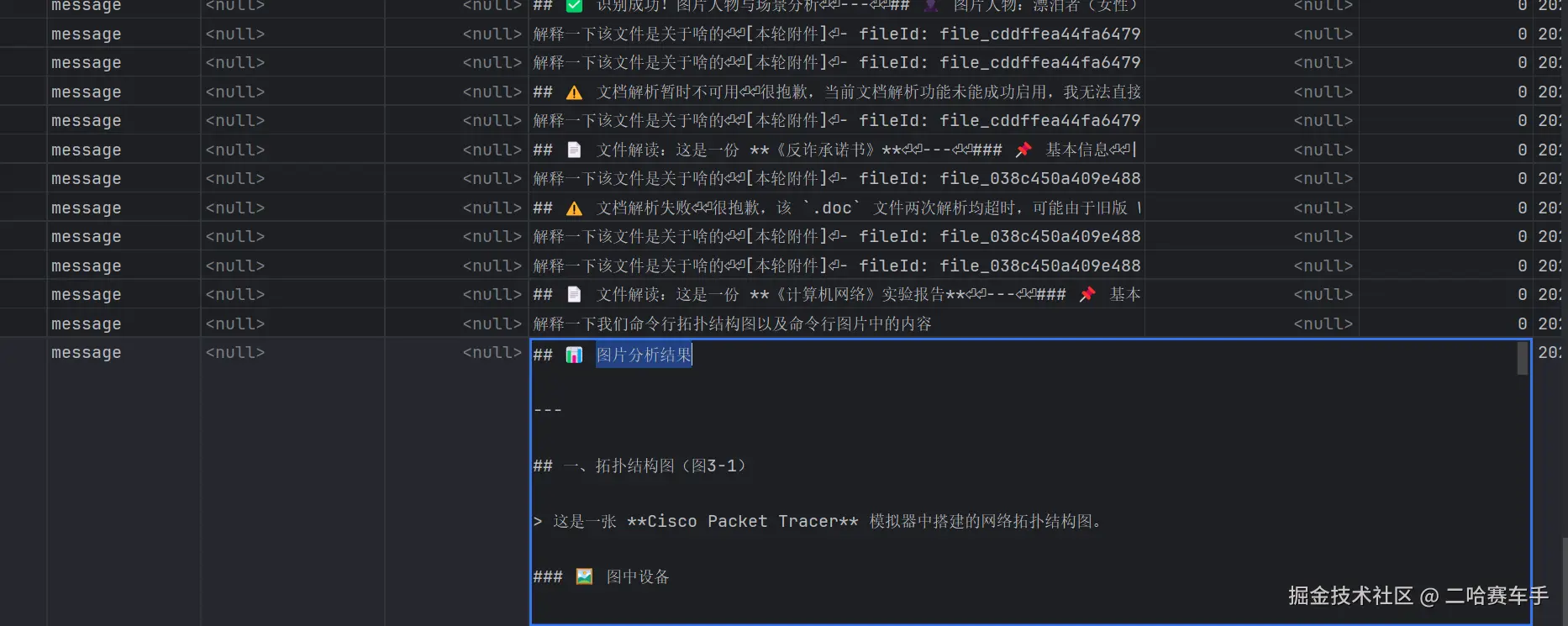

## 📊 图片分析结果
---

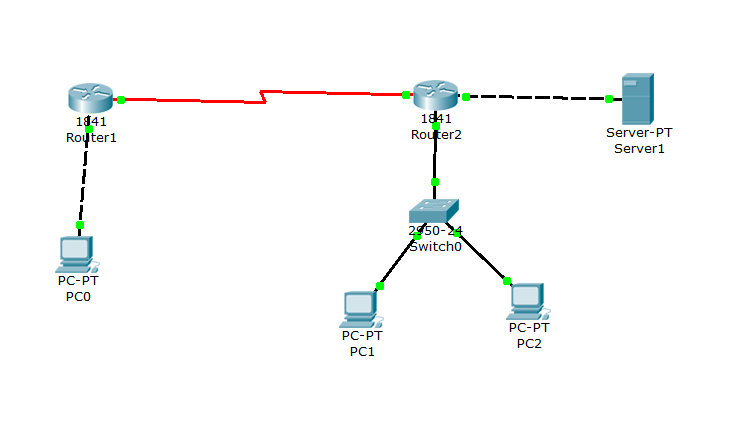

## 一、拓扑结构图（图3-1）
> 这是一张 **Cisco Packet Tracer** 模拟器中搭建的网络拓扑结构图。
### 🖼️ 图中设备
| 图标 | 设备 | 型号 |
|------|------|------|
| 🟦 | **Router1** | Cisco 1841 路由器 |
| 🟦 | **Router2** | Cisco 1841 路由器 |
| 🟩 | **Switch0** | Cisco 2950-24 交换机 |
| 🖥️ | **PC0 / PC1 / PC2** | 三台 PC 终端 |
| 🖥️ | **Server1** | 一台服务器 |
### 🔗 连接关系（结合实验报告）
PC0 ──── Router1 ════ Router2 ───┬── Server
网段1 串行链路(网段2) ├── PC1
└── PC2
网段3 / 网段4
| 链路 | 连接设备 | 类型 | 说明 |
|------|----------|------|------|
| 🔴 红色实线 | Router1 ↔ Router2 | Serial 串行链路 | 两台路由器的骨干互联链路（网段 192.168.2.0/24） |
| ⚫ 黑色虚线 | Router1 ↔ PC0 | 以太网 | 网段 192.168.1.0/24 |
| ⚫ 黑色虚线 | Router2 ↔ Server | 以太网 | 网段 192.168.3.0/24 |
| ⚫ 黑色虚线 | Router2 ↔ PC1 / PC2 | 以太网（经交换机） | 网段 192.168.4.0/24 |
> 🟢 绿色圆点代表各设备的连接端口指示灯，表示链路物理连通。
---

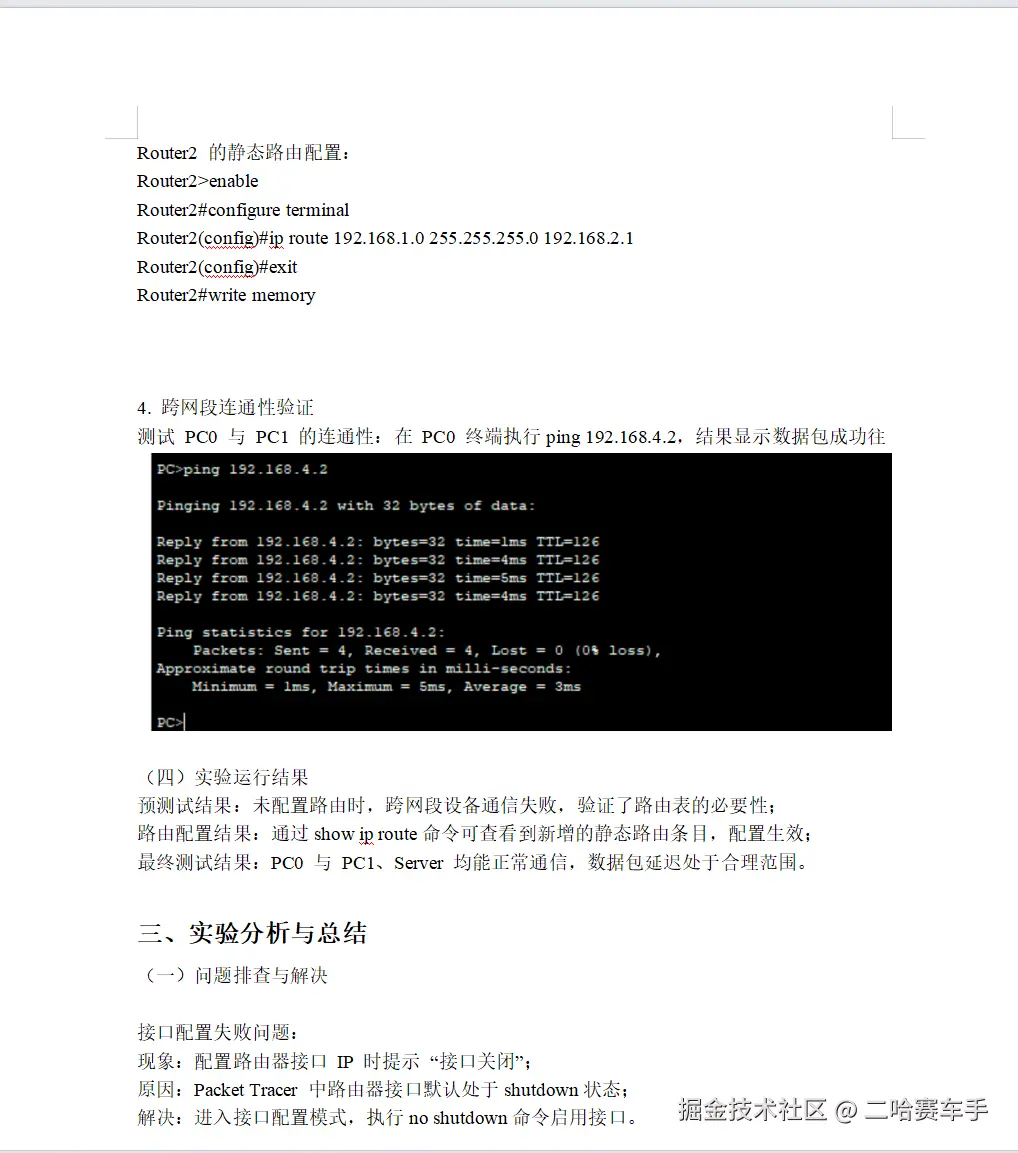

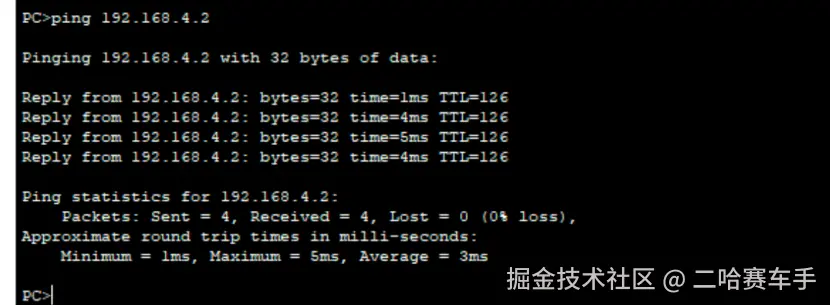

## 二、命令行截图（ping 测试结果）
> 这是一张 **Windows CMD 命令行窗口** 截图，展示了跨网段连通性验证。
### 📋 截图内容逐行解读
PC>ping 192.168.4.2 ← 从 PC0 向 PC1（192.168.4.2）发送 ping 包
| 序号 | 回复内容 | 解读 |
|------|----------|------|
| 1 | `Reply from 192.168.4.2: bytes=32 time=1ms TTL=126` | 第1个包：32字节，延迟仅 **1ms** |
| 2 | `Reply from 192.168.4.2: bytes=32 time=4ms TTL=126` | 第2个包：延迟 **4ms** |
| 3 | `Reply from 192.168.4.2: bytes=32 time=5ms TTL=126` | 第3个包：延迟 **5ms** |
| 4 | `Reply from 192.168.4.2: bytes=32 time=2ms TTL=126` | 第4个包：延迟 **2ms** |
### 📊 统计摘要
| 统计项 | 结果 | 含义 |
|--------|------|------|
| **发送** | 4 个包 | — |
| **接收** | 4 个包 | ✅ 全部收到！ |
| **丢失** | 0（0% loss） | ✅ 无丢包，链路完美！ |
| **最小延迟** | 1ms | 极低延迟 |
| **最大延迟** | 5ms | 最大也仅 5ms |
| **平均延迟** | 3ms | 局域网级别响应速度 |
### 🔍 TTL=126 的含义
| TTL 值 | 常见系统 | 经过跳数 |
|--------|----------|----------|
| 128 | Windows 默认 | 0 跳 |
| **126** | **经过 2 跳后剩余** | **2 跳（PC0→Router1→Router2→PC1）** |
> 128 - 126 = **2 跳**，恰好对应 Packet Tracer 模拟器中 PC0 → Router1 → Router2 → PC1 的路径！
---
## 🎯 两张图合在一起说明了什么？
拓扑结构图 命令行截图
│ │
▼ ▼
"我们搭了这样一个网络" → "跨网段 ping 通了！"
| 阶段 | 拓扑图 | 命令行截图 |
|------|--------|------------|
| **实验前** | 搭建物理/模拟拓扑 | 未配路由 → ping 不通（Request timed out） |
| **实验后** | 配置静态路由 | ping 通，0% 丢包，2跳转发 ✅ |
> 这两张图共同证明了 **静态路由配置成功**：PC0（192.168.1.2）能够跨越 Router1 和 Router2，成功与不同网段的 PC1（192.168.4.2）通信。
如果您还想进一步了解拓扑图中某个设备的配置细节，或者 ping 的其他参数含义，随时告诉我！
可以看见，他能根据之前文件信息，搭配识图功能去自己根据我们上传到oss的文件图片的url进行图片分析，并根据文件内容返回一个总结的答案，还是挺精确的
