记录日期：2026-04-27
涉及任务：自动渲染.ai.md、跨仓契约定义、CI 自动门禁
核心主题：Architecture Graph 的工程化落地 —— 从“人工维护”到“真值驱动 + 自动校验”
一、三个任务的关系
单仓真值校验 自动渲染 .ai.md 跨仓契约定义 CI 自动门禁
(manifest_check) (render_ai) (contract_check) (GitHub Actions)
│ │ │ │
▼ ▼ ▼ ▼
└────────────────────┴──────────────────────┴──────────────────────┘
│
▼
技术图谱工程化闭环
递进关系：
- 单仓真值校验（已完成）：解决"单仓内部"的真值一致性（端点/RPC/表/env）
- 自动渲染 .ai.md（本次）：解决"真值 → 文档"的自动同步（减少人工维护）
- 跨仓契约定义（本次）：解决"前后端"的隐式耦合（SSE events 字段契约）
- CI 自动门禁（本次）：解决"校验自动化"（PR 阶段拦截契约漂移）
二、“三类图谱”的对应关系
| 图谱类型 | 文章中的名称 | 当前落地 | 状态 |
|---|---|---|---|
| Architecture Graph | 架构图谱 / 系统边界 | docs/_tech_graph/ 下的入口总图、流程图、Struct 图 | ✅ 已落地 + 本次强化 |
| Runtime Graph | 运行图谱 / 观测链路 | 14_runtime_observability.md + _contract_manifest.json | ✅ 已落地 |
| System Graph | 系统图谱 / 跨仓契约 | 15_e2e_boundary.md + 跨仓校验脚本 | ✅ 已落地 |
本次工作的本质：围绕 Architecture Graph 做工程化增强 —— 把“人工维护的架构文档”升级为“真值驱动、自动渲染、CI 校验”的可信架构事实源。
三、自动补全/增量渲染（从 manifest 生成 .ai.md）
核心问题
改端点后，需要手工同步 00_main.ai.md，容易出现“manifest 更新了，但 .ai.md 没更新”。
解决方案
区块替换策略：在 00_main.ai.md 中标记可机械生成的区块，脚本只替换该区块。

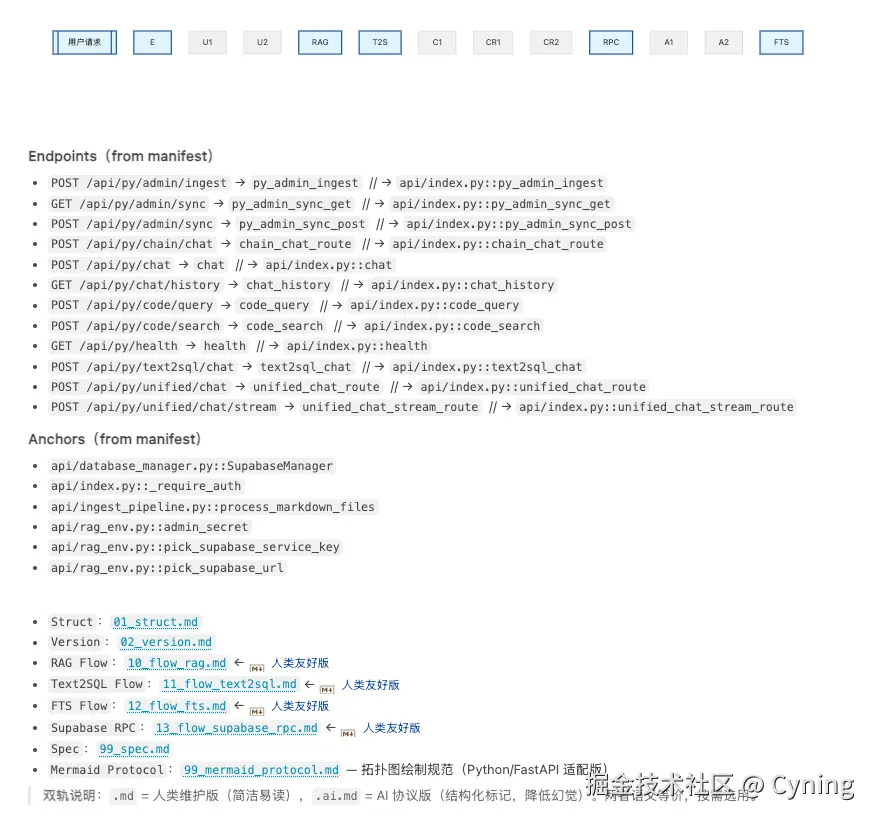

<!-- 00_main.ai.md -->
## 端点列表
<!-- AUTO:ENDPOINTS_AND_ANCHORS BEGIN -->
<!-- 以下内容由 tools/tech_graph_render_ai.py 自动生成 -->
- `GET /api/py/health`
- `POST /api/py/chat`
...
<!-- AUTO:ENDPOINTS_AND_ANCHORS END -->
## 业务子流程（手写，不动）
...
关键技术点
| 技术点 | 说明 |
|---|---|
| 幂等设计 | 多次运行输出一致，无额外 diff |
| 最小 diff | 只替换 auto 区块，手写内容不动 |
| 真值来源 | 从 _manifest.json 读取，不扫描代码 |
| 解耦策略 | "可机械生成的真值段落"与"人工维护的业务子流程"分离 |
涉及文件
tools/tech_graph_render_ai.py— 渲染脚本docs/_tech_graph/00_main.ai.md— 新增 auto 区块标记tools/tech_graph_manifest_check.py— 增加"建议运行 render"提示
四、跨仓契约 + Cross-Repo 门禁脚本
核心问题
前后端隐式耦合：后端改了 SSE events 字段，前端解析崩；前端依赖了字段，但后端未承诺稳定。
解决方案
契约真值 + 双向校验：
后端产出 (truth) ──⊇── 契约 (contract) ──⊇── 前端消费 (expect)
│ │ │
└─────── 脚本校验 ──────┴─────── 脚本校验 ──────┘
契约文件结构
// docs/_tech_graph/_contract_manifest.json
{
"sse": {
"envelope": {
"event_values": ["chain", "done"]
},
"chain": {
"data_keys": ["type", "ts", "step_id", "payload"]
},
"done": {
"data_keys": ["ok", "mode", "run_id", "session_id"]
}
},
"frontend_anchors": [
"../ai-ink-brain/components/unified-chat/UnifiedChatPageClient.tsx",
"../ai-ink-brain/app/api/py/unified/chat/stream/route.ts"
]
}
校验规则
| 规则 | 说明 |
|---|---|
backend_truth ⊇ contract_manifest | 后端至少产出承诺的键 |
frontend_expect ⊆ contract_manifest | 前端不得读取未承诺的键 |
frontend_expect.event_values ⊆ allowed_events | 事件枚举一致性 |
关键技术点
| 技术点 | 说明 |
|---|---|
| 静态抽取 | 用 regex/轻量解析抽键名，不做 AST/语义分析 |
| 双向约束 | 后端"至少产出" + 前端"不得越界" |
| 返回码语义 | 0=OK, 1=drift, 2=运行错误 |
| 契约优先 | 变更顺序：先改契约 → 再改后端 → 再改前端 |
涉及文件
docs/_tech_graph/_contract_manifest.json— 跨仓契约真值tools/tech_graph_contract_check.py— 校验脚本tools/tech_graph_contract_demo.py— 演示脚本（一键体验负向→恢复）docs/_tech_graph/15_e2e_boundary.ai.md— 图谱补充说明
五、Cross-Repo Contract Check 接入 CI
核心问题
契约校验目前只能本地手动运行，PR 合并后才暴露漂移。
解决方案
GitHub Actions 自动门禁：每次 PR / push main 自动执行跨仓契约检查。
CI 设计要点
Checkout 策略（方案 A）：
# .github/workflows/tech-graph-contract.yml
jobs:
contract_check:
steps:
- name: Checkout backend
uses: actions/checkout@v4
with:
path: ai-ink-brain-api-python
- name: Checkout frontend
uses: actions/checkout@v4
with:
repository: cyning/ai-ink-brain
path: ai-ink-brain
- name: Run contract check
working-directory: ai-ink-brain-api-python
run: python tools/tech_graph_contract_check.py
关键约束：
- CI 只做静态检查（键名集合/枚举），不运行服务
- 前端仓 checkout 到
../ai-ink-brain/保持相对路径一致 - 不引入外部私有依赖
涉及文件
.github/workflows/tech-graph-contract.yml— CI workflowdocs/_tech_graph/15_e2e_boundary.ai.md— 补充 CI 门禁说明
六、今日技术点汇总
1. 真值驱动（Single Source of Truth）
_manifest.json → 单仓真值（端点/RPC/表/env）
_contract_manifest.json → 跨仓真值（SSE events 字段契约）
│
▼
tools/xxx_check.py → 校验脚本（返回码 0/1/2）
tools/xxx_render_ai.py → 渲染脚本（增量更新文档）
核心思想：先定义真值，再让代码和文档都向真值对齐。
2. 区块替换（Incremental Render）
不是全量生成文档，而是标记可机械生成的区块，只替换该区块。
<!-- AUTO:XXX BEGIN -->
<!-- 机器生成 -->
<!-- AUTO:XXX END -->
好处：减少 diff、避免误伤手写内容、可一键修复。
3. 双向契约校验（Cross-Repo Contract）
不是单向的"后端定义、前端遵守"，而是双向约束：
- 后端必须覆盖契约（不能少字段）
- 前端必须不越界（不能读未承诺字段）
4. 返回码语义化
0 # OK — 校验通过
1 # drift — 真值不一致（可被 CI 识别为失败）
2 # error — 运行错误（文件缺失、脚本异常）
5. CI 静态检查
不运行服务、不做 e2e，只做静态键名/枚举校验，速度快、稳定性高。
6. 变更 SOP（契约优先）
端点变更: 改后端 → 更新 manifest → 跑 manifest_check → （可选）跑 render
Events 变更: 更新 contract → 改后端 → 跑 contract_check → 改前端 → 再跑 contract_check
七、三类图谱的后续设计思考
根据文章中的框架，当前三类图谱的落地状态：
Architecture Graph（架构图谱）— 本次强化
已落地:
00_main.md— 入口总图（Mermaid 拓扑）01_struct.md— 数据库结构10~13_flow_*.md— 业务流程图（RAG/Text2SQL/FTS/RPC）_manifest.json— 真值来源tech_graph_manifest_check.py— 漂移校验tech_graph_render_ai.py— 自动渲染
待增强:
- 模块依赖图（当前只有入口图，无模块间调用关系）
- 配置依赖图（39 个 env 变量的依赖关系）
- 失败路径图（当前只有 happy path）
Runtime Graph（运行图谱）— 已落地
已落地:
14_runtime_observability.md— 事件流、日志落点_contract_manifest.json— SSE 事件契约tech_graph_contract_check.py— 跨仓校验tech-graph-contract.yml— CI 门禁
待增强:
- 错误码分层图（当前只有事件类型，无错误分级）
- 超时/重试策略图（散落在代码中，未集中）
- 降级策略图（当前无显式定义）
System Graph（系统图谱 / 跨仓契约）— 已落地
已落地:
15_e2e_boundary.md— E2E 边界、锚点_contract_manifest.json— 前后端契约tech_graph_contract_check.py— 双向校验
待增强:
- 前端状态机图（当前只有后端流程）
- API 版本演进图（当前无版本管理）
- 数据流图（内容仓库 → 向量库 → 前端展示的完整链路）
八、落地文件清单
| 文件 | 任务 | 作用 |
|---|---|---|
docs/_tech_graph/_manifest.json | 单仓真值 | 单仓真值（端点/RPC/表/env/anchors） |
docs/_tech_graph/_contract_manifest.json | 跨仓契约 | 跨仓契约真值（SSE events 字段） |
tools/tech_graph_manifest_check.py | 单仓真值 | 单仓真值校验 |
tools/tech_graph_render_ai.py | 自动渲染 | 从 manifest 增量渲染 .ai.md |
tools/tech_graph_contract_check.py | 跨仓契约 | 跨仓契约校验 |
tools/tech_graph_contract_demo.py | 跨仓契约 | 演示脚本（负向→恢复） |
.github/workflows/tech-graph.yml | 单仓真值 | 单仓 drift CI |
.github/workflows/tech-graph-contract.yml | CI 门禁 | 跨仓契约 CI |
九、一句话总结
今天的核心成果：把 Architecture Graph 从人工维护的文档，升级为"真值驱动 + 自动渲染 + CI 门禁"的工程化体系。
关键思想：先定义真值（manifest），再让代码、文档、前后端都向真值对齐，用脚本自动发现和拦截漂移。
后续方向：补齐 Runtime Graph 的错误分级/超时策略、System Graph 的前端状态机/数据流。
十、结尾
如果用一句话总结今天做的事：
把“架构图/契约/任务”从可读的文档，升级为可验证的协作协议，并用 CI 门禁把“越界读取”和“字段漂移”提前拦截在合并之前。
这类工作短期看像“偏工程治理”，但长期价值很直接：
- 少猜测、少口口相传
- 字段变更不再靠人肉通知
- 新人/新 Agent 接手的学习路径更短
- 排障更快，因为你有稳定的请求标识与一致的契约边界
如果你也在做 AI 辅助工程协作，我建议优先从这条“可验证的静态收敛层”开始：它能显著降低幻觉与漂移带来的隐性成本。
