2026-04-24｜从纯文本到拓扑协议：Mermaid 双轨制与 i18n 跨语言召回 v1 落地
TL;DR
- Mermaid 拓扑协议双轨制在后端（5 图）与前端（5 图）全部落地：
.md人类版 +.ai.mdAI 协议版 +validate_mermaid.py验证脚本 - i18n 跨语言召回 v1 验收通过：中文 query → 英文候选 OR 扩展，术语表 42 条，pytest 32 全绿
- 技术图谱从「纯文本叙述」→「Mermaid 流程图」→「拓扑协议结构化」的三阶段演进完成
1) 今日关键目标
- 将 Mermaid 拓扑协议从概念落地为可执行规范（双轨制 + 验证脚本）
- 后端 5 张 flowchart 全部完成
.ai.mdAI 协议版重写 - 前端 5 张 flowchart 同步完成
.ai.md与.cursorrules更新 - i18n 跨语言召回 v1 任务验收（术语表 + query-side OR 扩展 + 可观测性）
2) 关键产出 / 决策
决策 1：Mermaid 双轨制（人类版 + AI 协议版）
Why：LLM 生成 Mermaid 时裸边（A --> B）幻觉率高，但人类读带引号的边（A --"->"--> B）视觉噪音大。
What：
.md= 人类友好版：简洁标签、裸边可用、锚点写在节点内.ai.md= AI 协议版：结构化标记（~>异步、?>条件、[ok]/[err]状态、::xxx元关系）、零裸边、锚点分离为// → path#Ln
影响面：
- 后端：
docs/_tech_graph/5 张 flowchart 双轨化 +99_mermaid_protocol.md规范 - 前端：
docs/_tech_graph/5 张 flowchart 双轨化 +.cursorrules引用总规范 - 验证：
scripts/validate_mermaid.py支持前后端通用扩展名
决策 2：拓扑协议边标记语义
| 标记 | 语义 | 示例 |
|---|---|---|
-> | 同步执行 | process() → save() |
~> | 异步（await） | await embed_text() |
=> | 映射/赋值 | result = transform(data) |
?> | 条件分支 | if not valid: / try/except |
[ok] | 成功路径 | validate() --"[ok]"--> save() |
[err] | 错误路径 | parse() --"[err]"--> fallback() |
::yields | 流式产出 | LLM --"::yields"--> sources |
::branches | 并行分支 | gather 多路 |
::merges | 结果归并 | fuse_hits_rrf() |
::archives | 日志归档 | OUT --"::archives"--> DB |
决策 3：i18n v1 最小可用方案
Why：中文提问无法召回英文文档（如 "消息历史" 无法命中 RunnableWithMessageHistory）。
What：
- 术语表
data/i18n_glossary.json：42 条中文 → 英文候选（如 "消息历史" →["message history"]） - Query-side OR 扩展：原始 query + 候选以
OR合并进keyword_documents(query_text) - 严格上限：候选数 ≤ 5、单候选 ≤ 48 字符、总 query ≤ 240 字符
- 可观测：
rag.query_expand事件输出扩展前后对比
验收：pytest 32 passed，包括候选生成、上限截断、异常兜底。
3) 实现要点
3.1 拓扑协议验证脚本
# scripts/validate_mermaid.py
# 检查项：
# 1. 零裸边（无边标记的 -->）
# 2. 锚点格式 // → path#Ln
# 3. 异步节点 [[async def ...]] 必须用 ~> 边

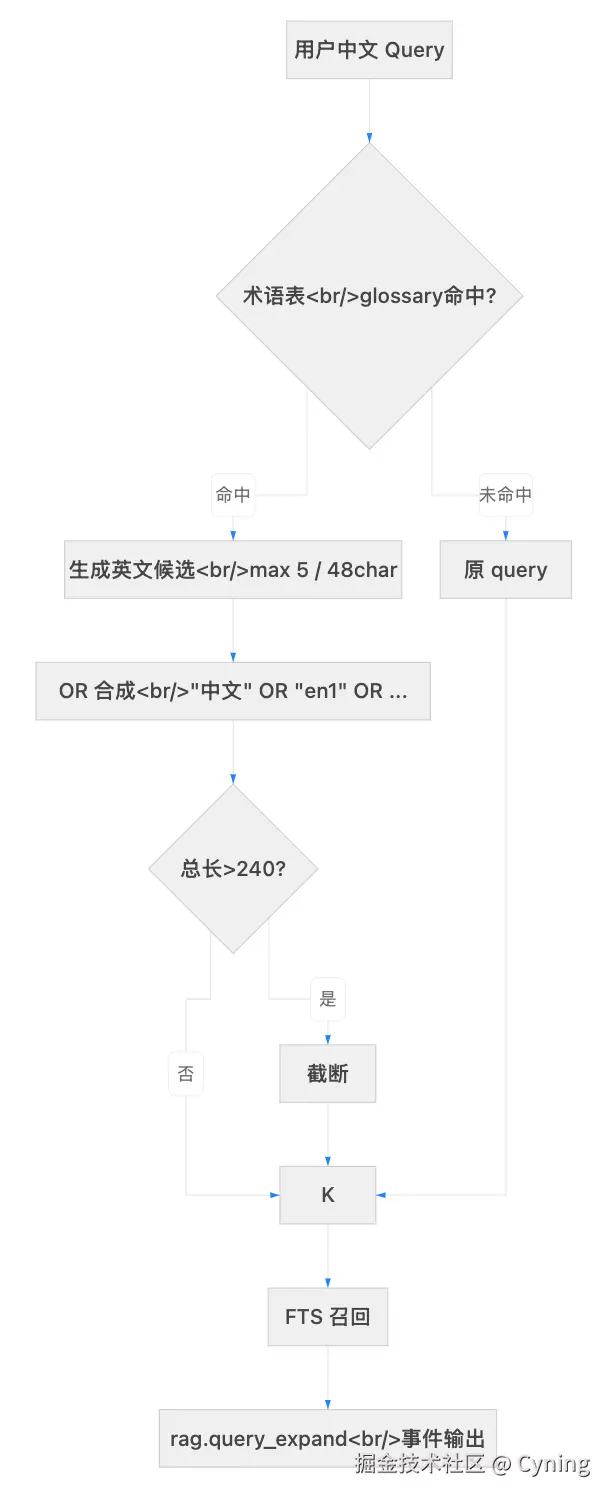

3.2 i18n Query 扩展流程
flowchart LR
Q[中文 Query] --> G{术语表命中?}
G -->|命中| C[生成英文候选]
G -->|未命中| R[返回原 query]
C --> L{超限?}
L -->|是| T[截断]
L -->|否| O[OR 合成]
T --> O
O --> K[keyword_documents]
R --> K
3.3 双轨文件行数对比
| 图 | 人类版 | AI 版 | 膨胀率 |
|---|---|---|---|
| 00_main | 54 | 70 | +29% |
| 10_flow_rag | 52 | 78 | +50% |
| 11_text2sql | 45 | 63 | +40% |
| 12_fts | 45 | 64 | +42% |
| 13_rpc | 40 | 59 | +47% |
4) 风险与坑位
- 锚点正则兼容：前端使用
.tsx.ts扩展名，初始验证脚本只支持.py.sql.md，已修复 - 通配符路径：
app/**/page.tsx[...slug]等 glob 语法不符合标准锚点格式，作为合理例外 - 人类版维护成本：双轨意味着改代码需同步更新两份图。缓解：优先更新
.ai.md，.md按需同步 - i18n 术语表运营：42 条仅覆盖高频术语，长期需回填机制（遇到未命中 → 人工补充 → 回归验证）
5) 明日计划
- 验证拓扑协议在真实 LLM 生成场景中的幻觉降低效果（对比实验）
- i18n 术语表回填：从最近 3 天未命中 query 中提取候选补充
