随着智能座舱的持续发展，车载 Android 系统早已不再是简单的“平板上车”。现代车载系统追求的是多屏联动、多应用无缝融合以及极致的视觉一致性。
在实际场景中，我们经常遇到这样的需求：海外地图应用由第三方厂商提供，而空调、座椅控制等 HMI由车企自研。为了系统的稳定与安全，这些应用通常运行在不同的进程中。然而，在 UI 表现上，我们可能需要将“通话控制面板”嵌入到“SystemUI”中，或者将“音乐卡片”显示在“桌面 ”上。
这种跨进程 UI 融合不仅要求像素层面的叠加，更要求交互事件的精准分发和渲染性能的零损耗。本文将探讨 Android 11+ 引入的 SurfaceControlViewHost 如何成为解决这一问题的核心利器。
背景与痛点
在传统的 Android 架构下，实现真正的跨进程 UI 融合面临着以下三大瓶颈：
1. 内存与进程的物理隔绝
Android 的安全机制（沙盒模型）决定了进程 A 无法直接访问进程 B 的 View 对象。
如果尝试通过反射或其他手段在 Host 进程创建 Provider 进程的 View，得到的只是一个“空壳”。所有的业务逻辑、数据绑定依然留在原进程。如果强行序列化 View 状态进行同步，跨进程通信（IPC）的频繁调用会导致严重的性能抖动。
2. 触控事件的路由难题
UI 融合不仅仅是“看起来在一起”，更要“点起来没问题”。
当进程 B 的 UI 嵌套在进程 A 的窗口内时，系统的 InputDispatcher 默认会将点击事件分发给最顶层的窗口。如果使用传统的 SurfaceView 或透明 Activity 覆盖，事件往往会被宿主拦截，导致嵌入的 UI “看得见点不动”。手动通过 AIDL 转发坐标信息不仅延迟高，且难以处理多点触控和复杂的滑动冲突。
3. 渲染管线的性能开销
传统的跨进程 UI 方案（如 RemoteViews 或虚拟显示器 VirtualDisplay）在车载环境下性能捉襟见肘。
- RemoteViews：仅支持基础控件，无法实现复杂的自定义绘图。
- VirtualDisplay：本质是录屏和流传输，涉及大量的像素拷贝和编解码过程，对车载芯片的 GPU 和带宽压力极大，低端车型存在明显的感知延迟。
SurfaceControlViewHost 简介
为了打破上述瓶颈，Android 11 引入了 SurfaceControlViewHost，专门用于在不同进程间嵌入视图内容。其核心思想是：
- Provider（内容提供方） ：创建 Surface，在独立进程中实现视图的业务逻辑
- Host（宿主方） ：接收 Surface，在自己的窗口中显示
- SurfacePackage：作为跨进程传递 Surface 的载体
具有以下优势：
- GPU 合成：它基于
SurfaceControl进行硬件合成，图像直接提交给系统的SurfaceFlinger，无需跨进程拷贝像素。 - InputChannel 共享：通过传递
hostToken，它能建立一个原生的输入通道，使嵌入的 View 像本地 View 一样精准响应点击和滑动。
Android 11 中
SurfaceControlViewHost作为系统 API 仅限系统应用使用，Android 12 正式公开。
SurfaceControlViewHost 实践

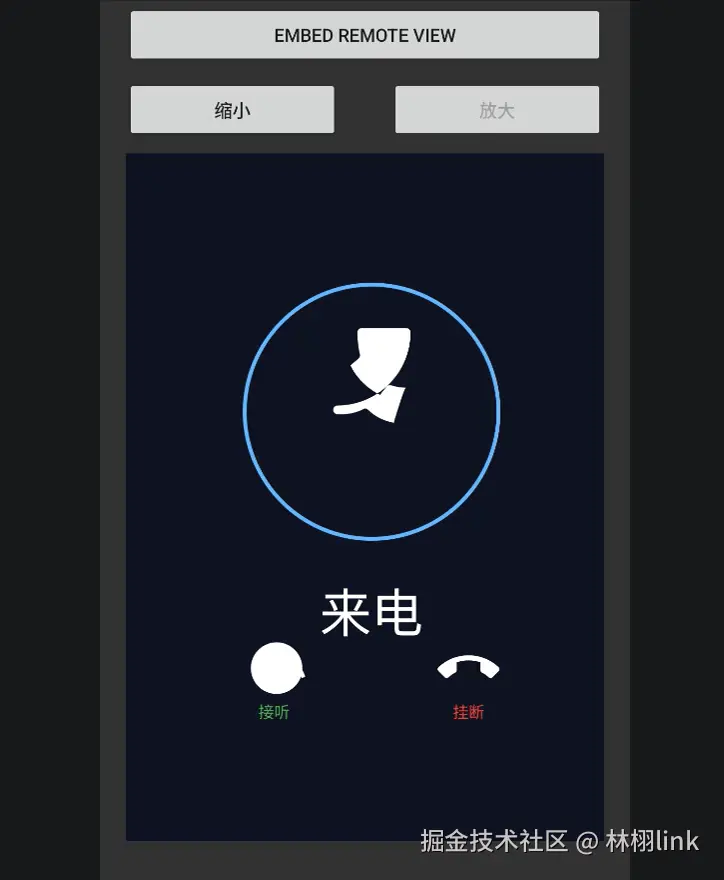

本示例演示了如何在 ProviderApp 中实现“来电”业务逻辑与 UI 交互，并将其无缝嵌入 HostApp 进行显示。完成后的界面效果如下。
再次强调，HostApp界面上展示的电话UI实际位于ProviderService中，HostApp没有集成ProvierApp的任何SDK。
1.交互流程解析
跨进程融合分为三个关键阶段：
- 连接阶段：Host 绑定 Provider 服务，通过 AIDL 获取通信接口 。
- 嵌入阶段：Host 提供
hostToken；Provider 创建SurfaceControlViewHost及真实的 View 树（如BluetoothCallView），并将生成的SurfacePackage回传给 Host 渲染。 - 渲染与交互阶段：Provider 渲染数据直投
SurfaceFlinger；系统根据hostToken识别点击区域并直接转发触控事件至 Provider 进程。
暂时无法在飞书文档外展示此内容
2.技术实现要点
AIDL 通信接口：定义 ISurfaceProvider 用于传输 SurfacePackage 和缩放状态。该接口不参与逐帧渲染，仅在初始化或状态变更时调用，性能优势显著
interface ISurfaceProvider {
/**
* 异步获取 SurfacePackage
* @param hostToken Host 端的 Window token
* @param width 请求宽度
* @param height 请求高度
* @param callback 回调接口
*/
void getSurfacePackageAsync(IBinder hostToken, int width, int height, ISurfaceProviderCallback callback);
/**
* 设置缩放状态
* @param scaleState 缩放状态: 0=正常, 1=缩小(长条)
*/
void setScaleState(int scaleState);
}
/**
* SurfaceProvider 回调接口
* 用于异步返回 SurfacePackage 和状态变化通知
*/
interface ISurfaceProviderCallback {
/**
* SurfacePackage 准备就绪回调
*/
oneway void onSurfacePackageReady(in SurfacePackage surfacePackage);
/**
* 缩放动画结束回调
* @param scaleState 当前缩放状态: 0=正常, 1=缩小(长条)
* @param finalWidth 最终宽度
* @param finalHeight 最终高度
*/
oneway void onScaleStateChanged(int scaleState, int finalWidth, int finalHeight);
}
/**
* SurfaceProvider 服务管理器
* 封装服务绑定、解绑和接口调用逻辑
*/
class SurfaceProviderManager(private val context: Context) {
/**
* 获取 SurfacePackage（异步版本）
* 避免主线程阻塞，推荐使用此方法
*
* @param hostToken Host 端的 Window token
* @param width 请求宽度
* @param height 请求高度
* @param onResult 回调，返回 SurfacePackage 或 null
*/
fun getSurfacePackageAsync(hostToken: IBinder, width: Int, height: Int, onResult: (SurfaceControlViewHost.SurfacePackage?) -> Unit) {
val provider = surfaceProvider
if (provider == null) {
Log.e(TAG, "Service not connected")
onResult(null)
return
}
try {
val callback = object : ISurfaceProviderCallback.Stub() {
override fun onSurfacePackageReady(surfacePackage: SurfaceControlViewHost.SurfacePackage?) {
Log.d(TAG, "Async SurfacePackage received")
onResult(surfacePackage)
}
override fun onScaleStateChanged(scaleState: Int, finalWidth: Int, finalHeight: Int) {
// 动画状态变化回调，可用于同步调整容器大小
Log.d(TAG, "Scale state changed: state=$scaleState, size=${finalWidth}x$finalHeight")
callback?.onScaleStateChanged(scaleState, finalWidth, finalHeight)
}
}
provider.getSurfacePackageAsync(hostToken, width, height, callback)
} catch (e: RemoteException) {
Log.e(TAG, "getSurfacePackageAsync error: ${e.message}")
onResult(null)
} catch (e: Exception) {
Log.e(TAG, "getSurfacePackageAsync error: ${e.message}")
onResult(null)
}
}
/**
* 设置缩放状态
*/
fun setScaleState(scaleState: Int) {
val provider = surfaceProvider
if (provider == null) {
Log.e(TAG, "Service not connected, cannot set scale state")
return
}
try {
provider.setScaleState(scaleState)
} catch (e: Exception) {
Log.e(TAG, "setScaleState error: ${e.message}")
}
}
}
Provider 侧实现：作为“UI 管家”，它在后台进程持有一个隐形窗口，负责将包含动画的复杂 View 转换为系统可识别的 SurfaceControl 。
// 当前回调接口（用于动画结束通知）
private var currentCallback: ISurfaceProviderCallback? = null
// 当前 ProviderView 引用
private var currentBluetoothCallView: BluetoothCallView? = null
// 嵌入式视图（使用热更新，避免频繁重建）
private var surfaceControlViewHost: SurfaceControlViewHost? = null
private var currentHostToken: IBinder? = null
private val binder = object : ISurfaceProvider.Stub() {
override fun getSurfacePackageAsync(hostToken: IBinder, width: Int, height: Int, callback: ISurfaceProviderCallback?) {
// 保存回调引用
currentCallback = callback
mainHandler.post {
try {
if (surfaceControlViewHost == null || currentHostToken != hostToken) {
// 首次创建或 token 变更，需要重建
Log.d(TAG, "Creating new SurfaceControlViewHost")
surfaceControlViewHost?.release()
val wm = getSystemService(Context.WINDOW_SERVICE) as android.view.WindowManager
surfaceControlViewHost = SurfaceControlViewHost(this@SurfaceProviderService, wm.defaultDisplay, hostToken)
currentHostToken = hostToken
// 创建新的 ProviderView
currentBluetoothCallView = null // 先清空旧引用
val embeddedView = BluetoothCallView(this@SurfaceProviderService)
currentBluetoothCallView = embeddedView
surfaceControlViewHost?.setView(embeddedView, width, height)
// 根据当前状态设置初始 UI
val initialStateInt = if (targetScaleState == ScaleState.COMPACT) 1 else 0
embeddedView.setInitialState(initialStateInt)
} else {
Log.d(TAG, "Relayout existing SurfaceControlViewHost: ${width}x${height}")
surfaceControlViewHost?.relayout(width, height)
}
val surfacePackage = surfaceControlViewHost?.surfacePackage
callback?.onSurfacePackageReady(surfacePackage)
} catch (e: Exception) {
Log.e(TAG, "Error in async getSurfacePackage: ${e.message}")
callback?.onSurfacePackageReady(null)
}
}
}
override fun setScaleState(state: Int) {
Log.d(TAG, "setScaleState: $state")
val newState = if (state == 0) ScaleState.NORMAL else ScaleState.COMPACT
if (targetScaleState == newState) return
targetScaleState = newState
val stateInt = if (newState == ScaleState.COMPACT) 1 else 0
mainHandler.post {
currentBluetoothCallView?.transitionToState(stateInt, currentCallback)
}
}
}
Host 侧实现：使用 SurfaceView 在布局中占位，通过 setChildSurfacePackage 接收远程渲染指令 ，通过 hostToken 明确告知系统：“该区域允许外部进程绘制”。
// 嵌入远程视图
private fun embedRemoteView() {
if (!providerManager.isConnected()) {
Toast.makeText(this, R.string.service_not_connected, Toast.LENGTH_SHORT).show()
return
}
// 等待 SurfaceView 附加到 Window
if (!binding.surfaceView.isAttachedToWindow) {
binding.surfaceView.viewTreeObserver.addOnWindowAttachListener(
object : android.view.ViewTreeObserver.OnWindowAttachListener {
override fun onWindowAttached() {
binding.surfaceView.viewTreeObserver.removeOnWindowAttachListener(this)
performEmbed()
}
override fun onWindowDetached() {}
}
)
} else {
performEmbed()
}
}
private fun performEmbed() {
val width = EmbeddedViewConfig.VIEW_WIDTH_NORMAL
val height = EmbeddedViewConfig.VIEW_HEIGHT_NORMAL
// 设置 SurfaceView 为 onTop 模式，确保在其他 View 之上，否则可能无法透传点击事件
binding.surfaceView.setZOrderOnTop(true)
// 获取 hostToken
val token = binding.surfaceView.hostToken ?: return
providerManager.getSurfacePackageAsync(token, width, height) { surfacePackage ->
runOnUiThread {
if (surfacePackage != null) {
binding.surfaceView.setChildSurfacePackage(surfacePackage)
Log.d(TAG, "Embedded async: ${width}x$height")
Toast.makeText(
this@HostActivity,
R.string.embedded_successfully,
Toast.LENGTH_SHORT
).show()
isEmbedded = true
isScaledDown = false
updateButtonStates()
} else {
Log.e(TAG, "Failed to get SurfacePackage")
Toast.makeText(
this@HostActivity,
R.string.embedded_failed,
Toast.LENGTH_SHORT
).show()
}
}
}
}
总结
SurfaceControlViewHost为车载 Android 跨进程 UI 融合提供了高效、原生的解决方案。它在保持进程隔离安全性的同时，实现了零拷贝的 GPU 硬件合成和原生触控事件分发，是实现多应用无缝融合、极致视觉一致性的关键技术。
以上就是本文的所有内容，希望对你有所帮助。
本项目源代码：gitcode.com/linkwj/Surf…
