引言
哈喽大家好，我是亿元程序员。

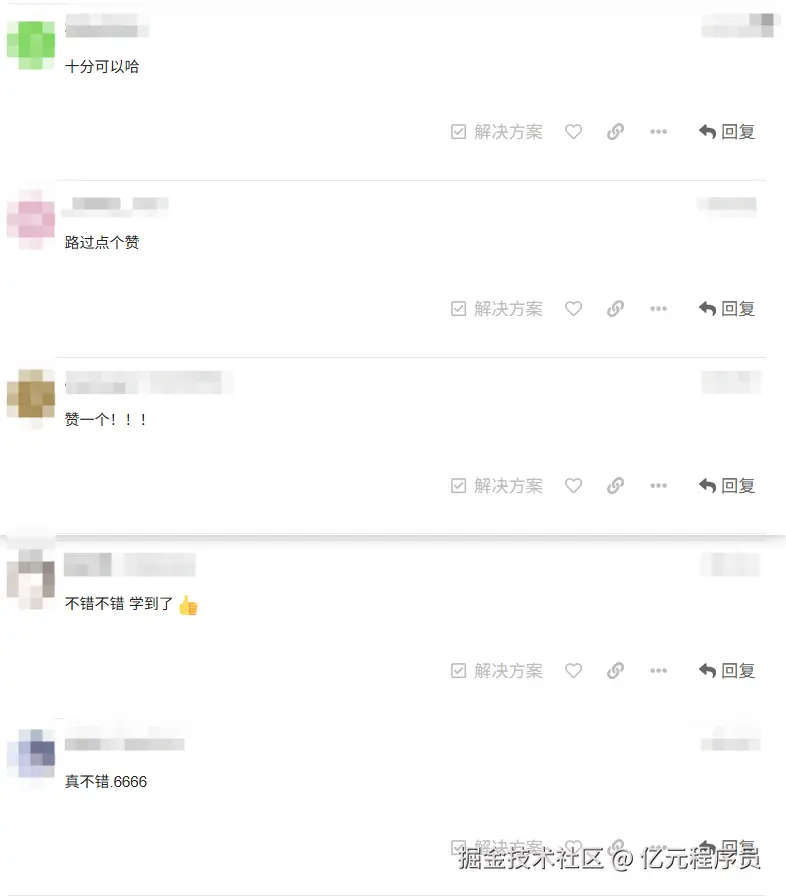

前阵子我发了一篇割绳子游戏实战的文章，其中核心在于如何制作一根不像棍子的物理绳子，受到小伙伴们的一致好评：

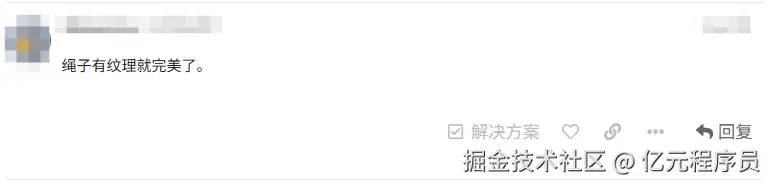

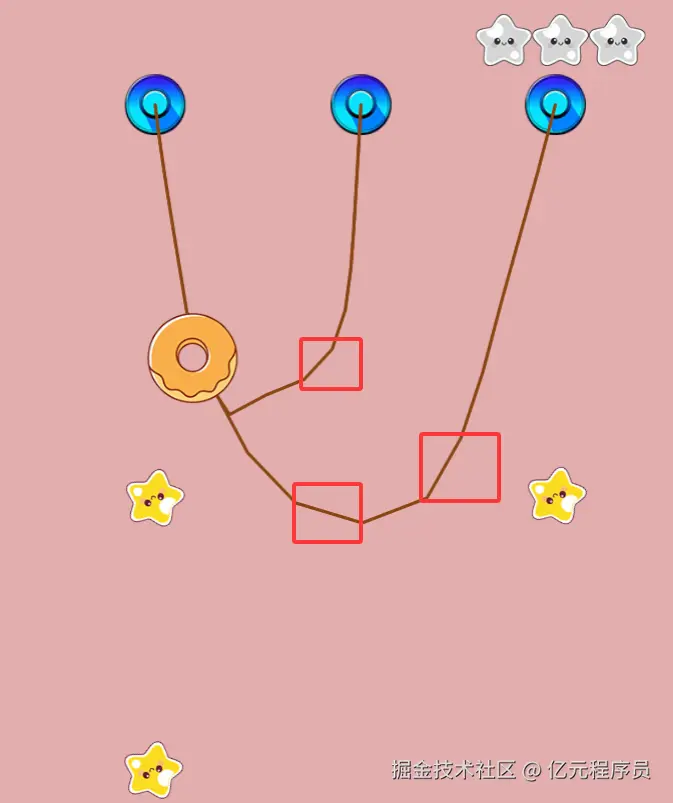

但是也有小伙伴认为绳子缺少纹理不够完美：
看到这，我就笑了，哈哈，非常感谢小伙伴提供的素材，绳子的确可以优化成带有纹理的绳子。
言归正传，本期带大家一起来实战看看，如何通过自定义Assembler实现一根带有纹理的绳子。
本文源工程可在文末获取，小伙伴们自行前往，有体验链接。
为什么要有纹理？
因为没有纹理的线：
- 像棍子
- 像塑料吸管
- 像程序员的头发（越来越少）

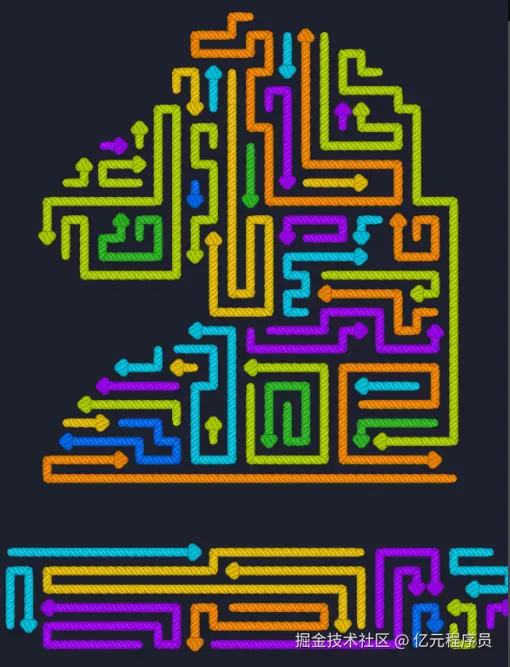

具体到游戏有割绳子游戏中的绳子纹理，箭头游戏中把箭头换成蛇或者其他皮肤。
Cocos自带的Graphics虽然能画线，但有个问题就是不支持纹理。
所以本期我们就一起来实现一个。
实现纹理画线有哪些办法？
想要实现纹理画线，笔者能想到的，有且不局限于下面几种：
1.Sprite拼接
相信很多小伙伴第一反应能想到的就是这个方法，理论上当绳子的每一节越来越小，节数越来越多时，就会接近绳子的状态，否则绳子就会像双截棍一样。
2.MeshRenderer

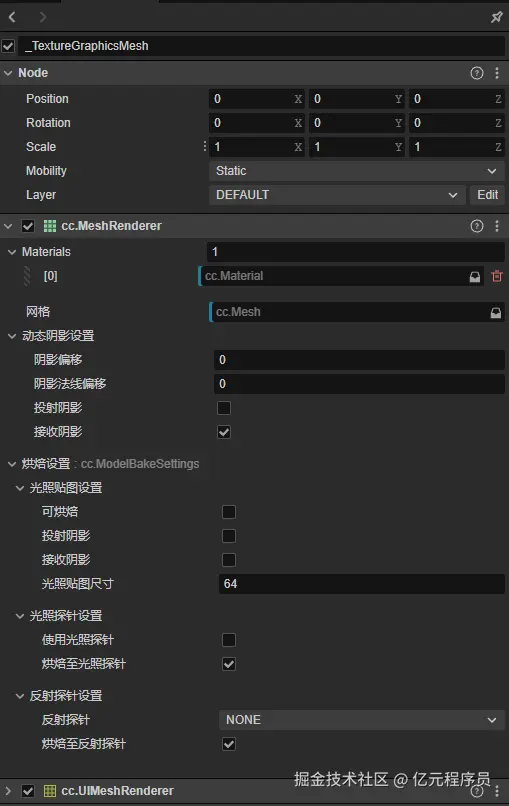

通过自己生成Mesh（顶点 + 索引），用MeshRenderer和UIMeshRenderer进行渲染。
3.自定义Assembler
通过UIRenderer和Assembler，自己生成顶点数据，接入UI渲染管线（Assembler）。

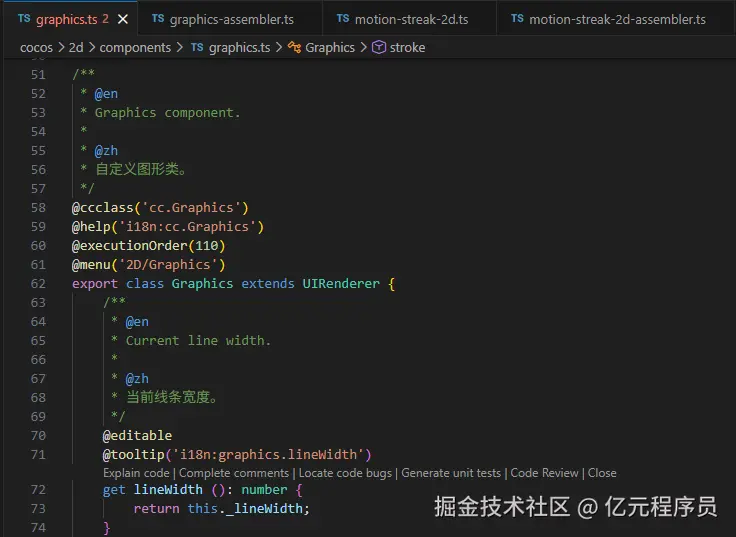

喜欢看源码的小伙伴，可以看看Graphics组件和MotionStreak(拖尾)组件。
接下来我们就借鉴一下，通过Assembler实现纹理画线。
纹理画线实战
1.核心原理
-
UIRenderer ：Cocos 所有 2D UI 组件的「渲染基类」（Sprite、Label 都继承它）。
-
Assembler ： 负责把「坐标、UV、颜色」打包成渲染器能识别的顶点数据。
-
渲染流程 ：
我们写路径坐标-> 生成顶点（UIRenderer）-> 组装器打包（Assembler）-> 提交 GPU 渲染。
根据上述流程，我们需要把“线”变成一条条三角形Mesh来画。
也就是：
一条线->展开成一个“带宽度的条带”->用三角形拼出来->再贴纹理
给大家画个图（别慌不是画饼）:
三角形：
2.具体实现

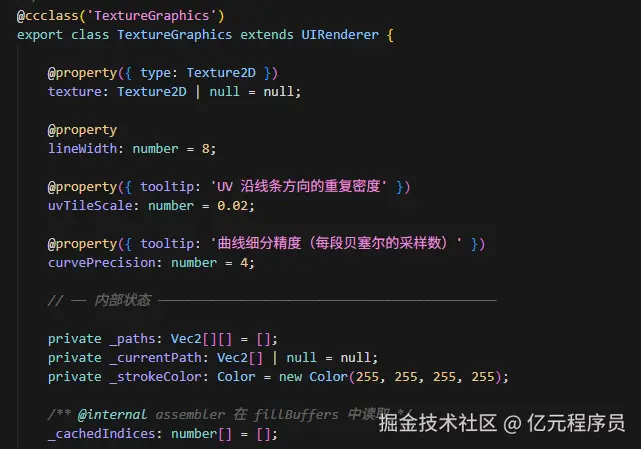

新建一个TextureGraphics组件继承UIRenderer：

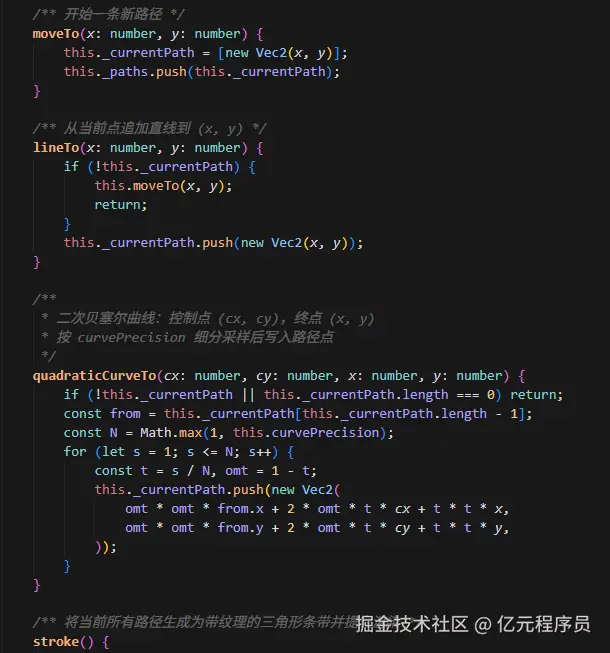

首先路径点的收集，避免游戏逻辑改动太多，笔者模拟了一套Graphics组件的API：

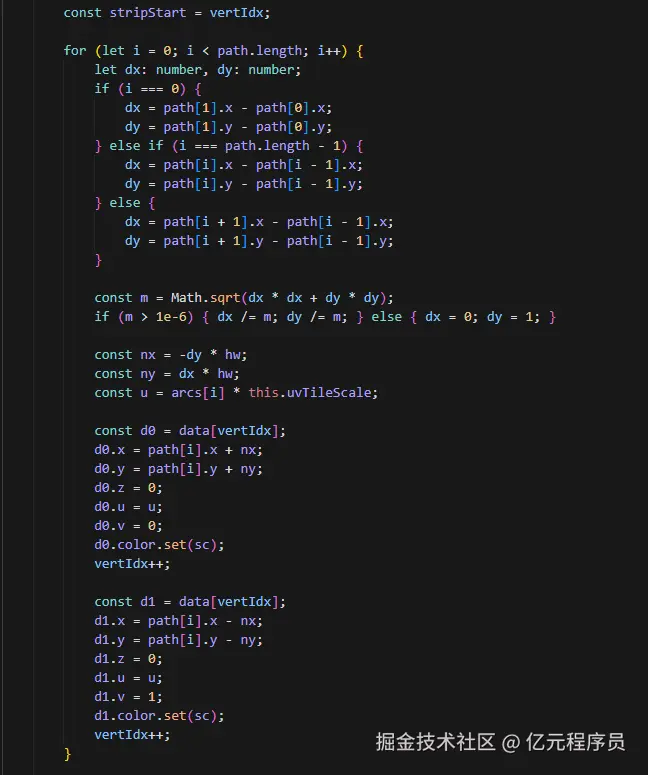

接着逐个将点沿着法线(垂直于方向)展开成两个顶点：
图示：

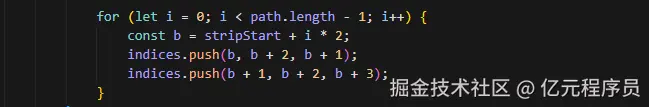

然后逐个生成三角形：
图示：
最后把数据更新到Assembler并且标记已修改，使得渲染数据可以重新计算：
3.Assembler
这是最重要的一层，负责把“线数据”变成GPU能画的顶点数据。

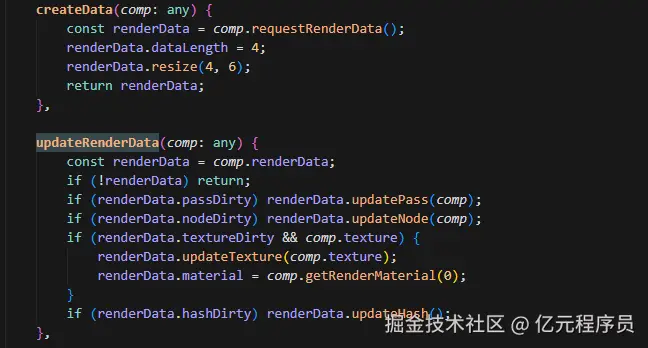

首先是创建createData，其中resize两个参数分别代表顶点数量和索引数量，updateRenderData是上面提到的更新数据接口：

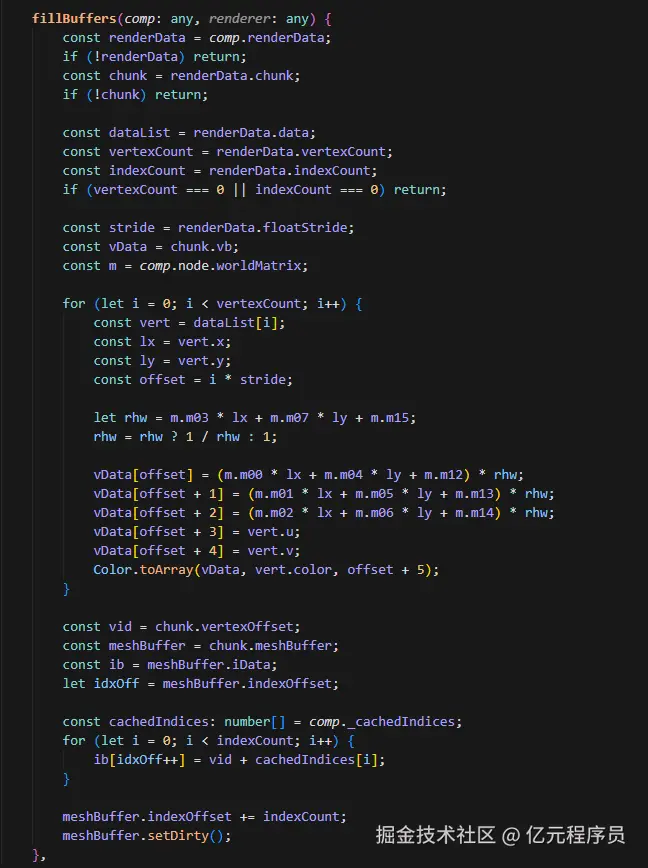

然后就是最重要的一环fillBuffers打包数据了：
上面最主要做了四件事：
- 坐标转换并写入：通过矩阵将本地坐标转成世界坐标，把画的点变成屏幕位置
- 写入UV：控制纹理如何贴在线上
- 写入颜色：控制颜色
- 写入索引：控制“哪3个点组成一个三角形”
最后要指定Assembler：
4.使用

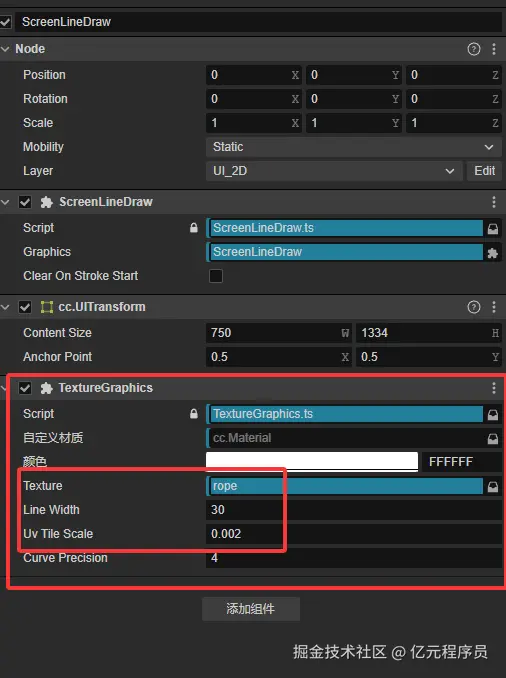

完成上面的操作之后，我们就可以和Graphics一样去使用它了，需要额外拖入一张纹理：

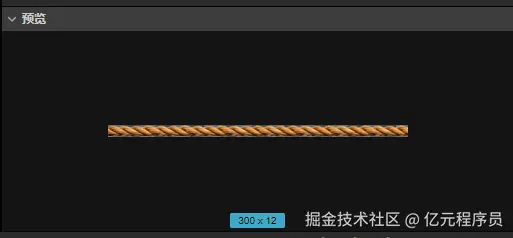

绳子图片就地取材，用的还是上次被指“像棍子”的那根：

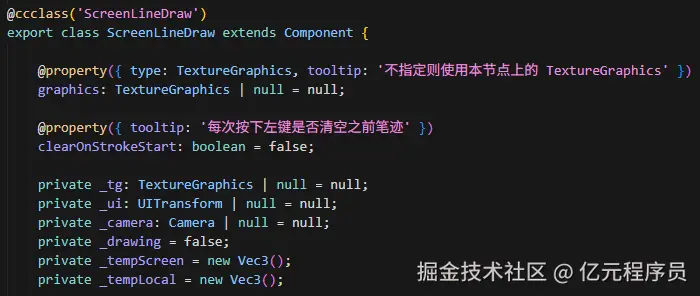

写一个屏幕画线功能进行测试：

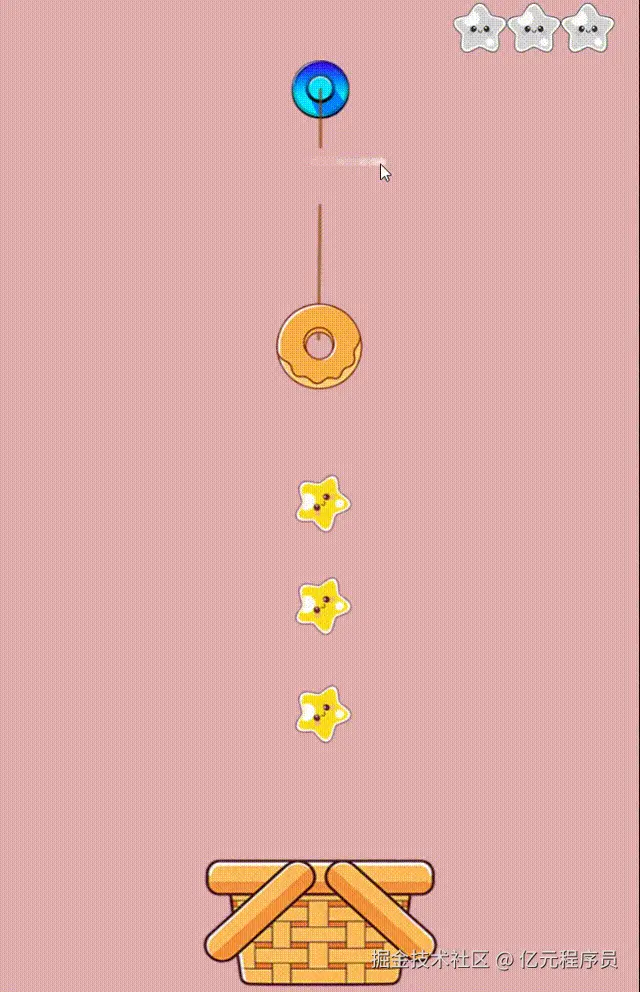

效果如下：
效果应用
功能没问题之后，我们就可以实际应用到游戏中去了。

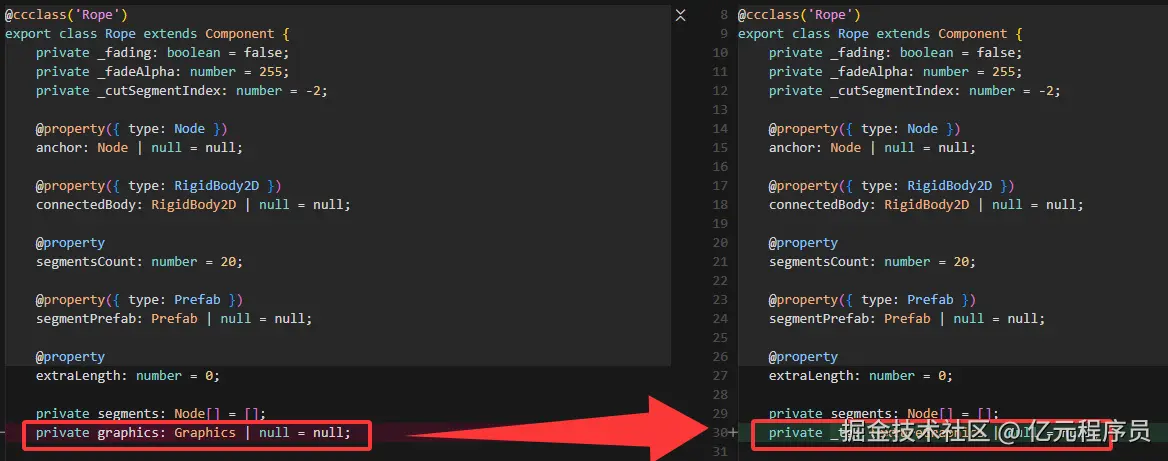

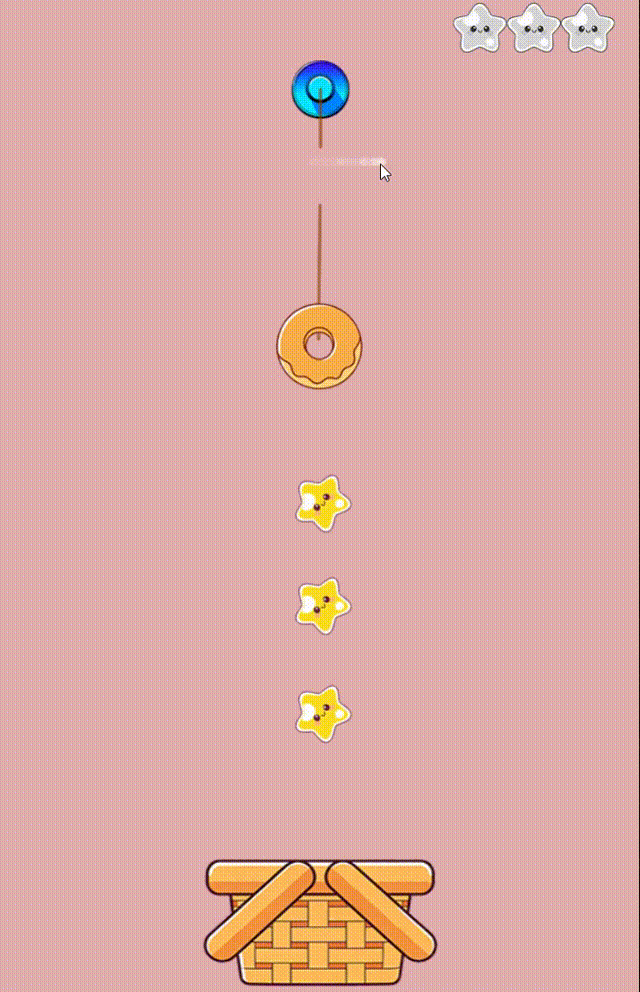

由于我们做了适配，我们只需要将Graphics组件换成我们的TextureGraphics即可实现纹理画线：

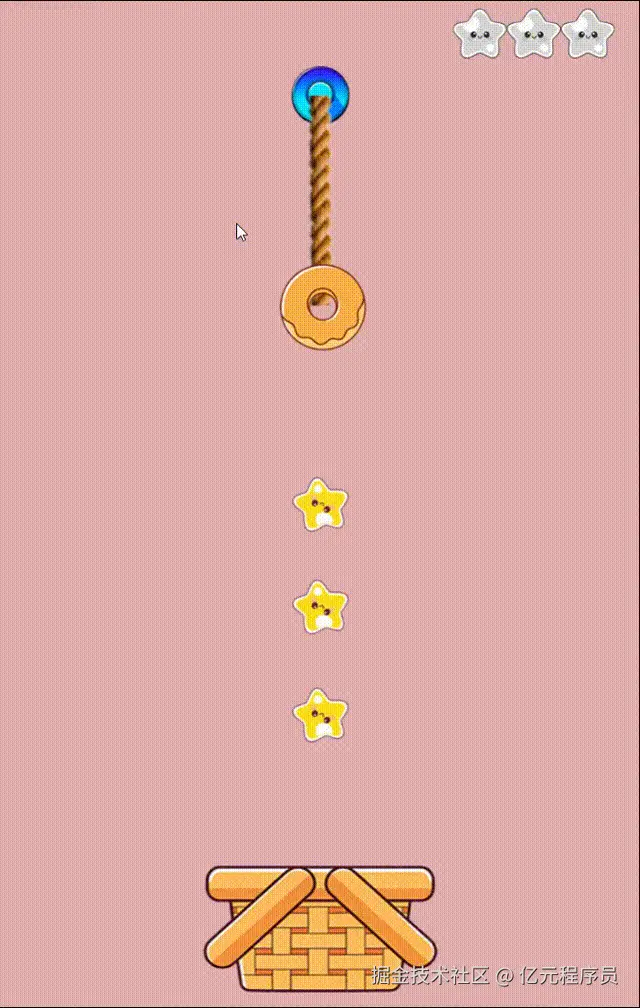

效果如下：
效果出来后，我愣了几秒
结语
这，好像还是没有纹理好看点啊...
本文实战完整源码已集成到亿元Cocos小游戏实战合集(已完结)，已经拥有的小伙伴可以直接更新。
我是"亿元程序员"，一位有着8年游戏行业经验的主程。在游戏开发中，希望能给到您帮助, 也希望通过您能帮助到大家。
实不相瞒，想要个赞和爱心！请把该文章分享给你觉得有需要的其他小伙伴。谢谢！
