大数据-254 离线数仓 - Airflow 任务调度与工作流管理实战

TL;DR（三行：场景/结论/产出）

• 场景：数据工程师需要调度复杂的 ETL 任务和定时任务
• 结论：Airflow 以 Python 代码定义 DAG，支持分布式执行和可视化监控，适合大规模任务调度
• 产出：完整的 Airflow DAG 示例、核心概念说明、错误速查卡

版本矩阵

功能	状态	说明
DAG 有向无环图	✅ 已验证	Python 代码定义任务依赖关系
BashOperator	✅ 已验证	执行 Bash 命令
PythonOperator	✅ 已验证	调用 Python 函数
EmailOperator	✅ 已验证	发送邮件通知
HTTPOperator	✅ 已验证	HTTP 请求集成
SqlOperator	✅ 已验证	SQL 命令执行
CeleryExecutor	✅ 已验证	分布式任务执行
KubernetesExecutor	✅ 已验证	K8s 容器化执行
Web UI 监控	✅ 已验证	任务状态可视化和日志查看
定时调度	✅ 已验证	Cron 表达式配置

---

任务集成部署

Airflow 基本介绍

Apache Airflow 是一个开源的任务调度和工作流管理工具，用于编排复杂的数据处理任务。最初由 Airbnb 开发，于 2016 年捐赠给 Apache 软件基金会。Airflow 的主要特点是以代码方式定义任务及其依赖关系，支持任务的调度和监控，适合处理复杂的大数据任务。

Airflow 的特点

• 以代码为中心：Airflow 使用 Python 定义 DAG，提供灵活性和可编程性。
• 扩展性强：用户可以自定义 Operator 和 Hook，集成各种数据源和工具。
• 强大的 UI 界面：提供可视化界面监控任务状态、查看日志、重试失败任务等。
• 丰富的调度选项：支持基于时间 (Time-based) 和事件 (Event-based) 的调度。
• 高可用性：配合 Celery 和 Kubernetes 等执行器，支持分布式架构，适合处理大规模任务。

使用场景

数据管道调度

用于管理数据从源到目标的 ETL 流程。 如每天从数据库中抽取数据、清洗后存入数据仓库。

机器学习工作流管理

调度数据预处理、模型训练和模型部署任务。

数据验证

自动化检查数据的质量和一致性。

定期任务自动化

定时清理日志、归档数据或生成报告。

Airflow核心概念

DAGs

有向无环图（Directed Acyclic Graph），将所有需要运行的tasks按照依赖关系组织起来，描述的是所有tasks执行的顺序

Operators

Airflow内置了很多Operators

• BashOperator 执行一个Bash命令
• PythonOperator 调用任意的Python函数
• EmailOperator 用于发送邮件
• HTTPOperator 用于发送HTTP请求
• SqlOperator 用于执行SQL命令
• 自定义 Operator

Task

Task：Task是Operator的一个实例

Task Instance

Task Instance：由于Task会被重复调度，每次Tasks的运行就是不同的Task Instance，Task Instance 有自己的状态，包括 success、running、failed、skipped、up_for_rechedule、up_for_retry、queued、no_status等

Task Relationships

Task Relationships：DAGs中的不同Tasks之间可以有依赖关系

核心交易调度任务集成

核心交易分析

之前我们已经写了很多脚本，可以在这里调度

# 加载ODS数据（DataX迁移数据）
/opt/wzk/hive/ods_load_trade.sh
# 加载DIM层数据
/opt/wzk/hive/dim_load_product_cat.sh
/opt/wzk/hive/dim_load_shop_org.sh
/opt/wzk/hive/dim_load_payment.sh
/opt/wzk/hive/dim_load_product_info.sh
# 加载DWD层数据
/opt/wzk/hive/dwd_load_trade_orders.sh
# 加载DWS层数据
/opt/wzk/hive/dws_load_trade_orders.sh
# 加载ADS层数据
/opt/wzk/hive/ads_load_trade_order_analysis.sh

备注：depeds_on_past，设置为True时，上一次调度成功时，才可以触发

编写脚本

vim $AIRFLOW_HOME/dags/trade_test.py

写入的内容如下所示：

import datetime
from datetime import timedelta, date
from airflow import DAG
from airflow.operators.bash_operator import BashOperator
from airflow.utils.dates import days_ago

# 定义 DAG 的缺省参数
default_args = {
    'owner': 'airflow',
    'depends_on_past': False,
    'start_date': datetime.datetime(2020, 6, 20),
    'email': ['airflow@example.com'],
    'email_on_failure': False,
    'email_on_retry': False,
    'retries': 1,
    'retry_delay': timedelta(minutes=5),
}

# 定义 DAG
coretradedag = DAG(
    'coretrade',
    default_args=default_args,
    description='Core trade analyze',
    schedule_interval='30 0 * * *',  # 每天00:30运行
)

# 获取昨天的日期
today = date.today()
oneday = timedelta(days=1)
yesterday = (today - oneday).strftime("%Y-%m-%d")

# 定义任务
odstask = BashOperator(
    task_id='ods_load_data',
    depends_on_past=False,
    bash_command=f'sh /opt/wzk/hive/ods_load_trade.sh {yesterday}',
    dag=coretradedag,
)

dimtask1 = BashOperator(
    task_id='dimtask_product_cat',
    depends_on_past=False,
    bash_command=f'sh /opt/wzk/hive/dim_load_product_cat.sh {yesterday}',
    dag=coretradedag,
)

dimtask2 = BashOperator(
    task_id='dimtask_shop_org',
    depends_on_past=False,
    bash_command=f'sh /opt/wzk/hive/dim_load_shop_org.sh {yesterday}',
    dag=coretradedag,
)

dimtask3 = BashOperator(
    task_id='dimtask_payment',
    depends_on_past=False,
    bash_command=f'sh /opt/wzk/hive/dim_load_payment.sh {yesterday}',
    dag=coretradedag,
)

dimtask4 = BashOperator(
    task_id='dimtask_product_info',
    depends_on_past=False,
    bash_command=f'sh /opt/wzk/hive/dim_load_product_info.sh {yesterday}',
    dag=coretradedag,
)

dwdtask = BashOperator(
    task_id='dwd_load_data',
    depends_on_past=False,
    bash_command=f'sh /opt/wzk/hive/dwd_load_trade_orders.sh {yesterday}',
    dag=coretradedag,
)

dwstask = BashOperator(
    task_id='dws_load_data',
    depends_on_past=False,
    bash_command=f'sh /opt/wzk/hive/dws_load_trade_orders.sh {yesterday}',
    dag=coretradedag,
)

adstask = BashOperator(
    task_id='ads_load_data',
    depends_on_past=False,
    bash_command=f'sh /opt/wzk/hive/ads_load_trade_order_analysis.sh {yesterday}',
    dag=coretradedag,
)

# 定义任务依赖关系
odstask >> dimtask1
odstask >> dimtask2
odstask >> dimtask3
odstask >> dimtask4
odstask >> dwdtask
dimtask1 >> dwstask
dimtask2 >> dwstask
dimtask3 >> dwstask
dimtask4 >> dwstask
dwdtask >> dwstask
dwstask >> adstask

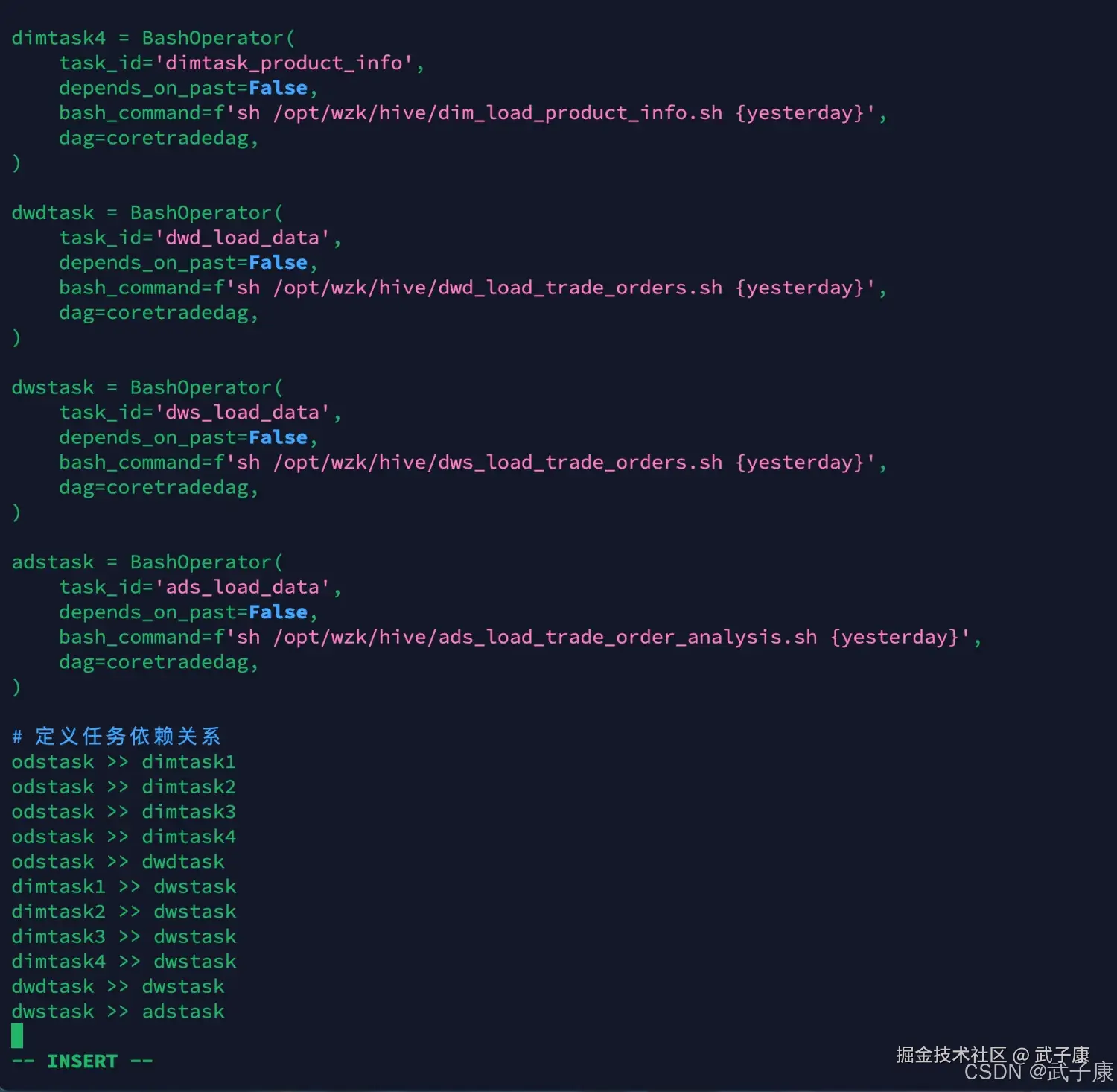

执行的结果如下图所示：

查看结果

检查脚本的问题：

# 执行命令检查脚本是否有错误。如果命令行没有报错，就表示没问题
python $AIRFLOW_HOME/dags/trade_test.py

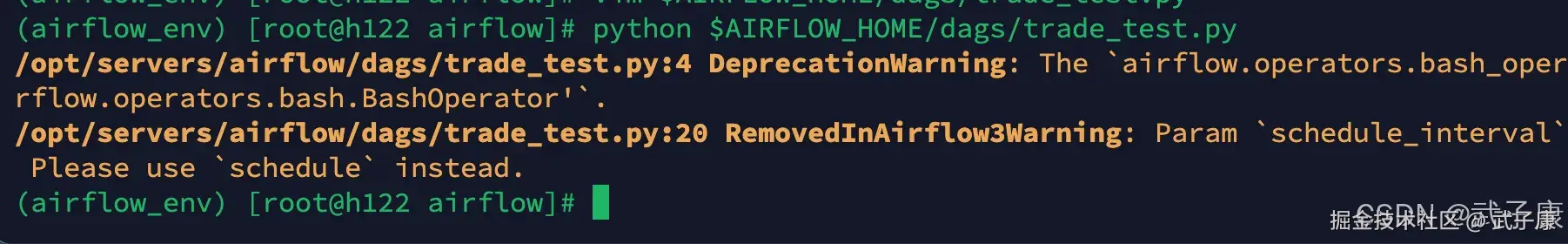

执行结果如下图所示：

列出所有的内容

airflow dags list

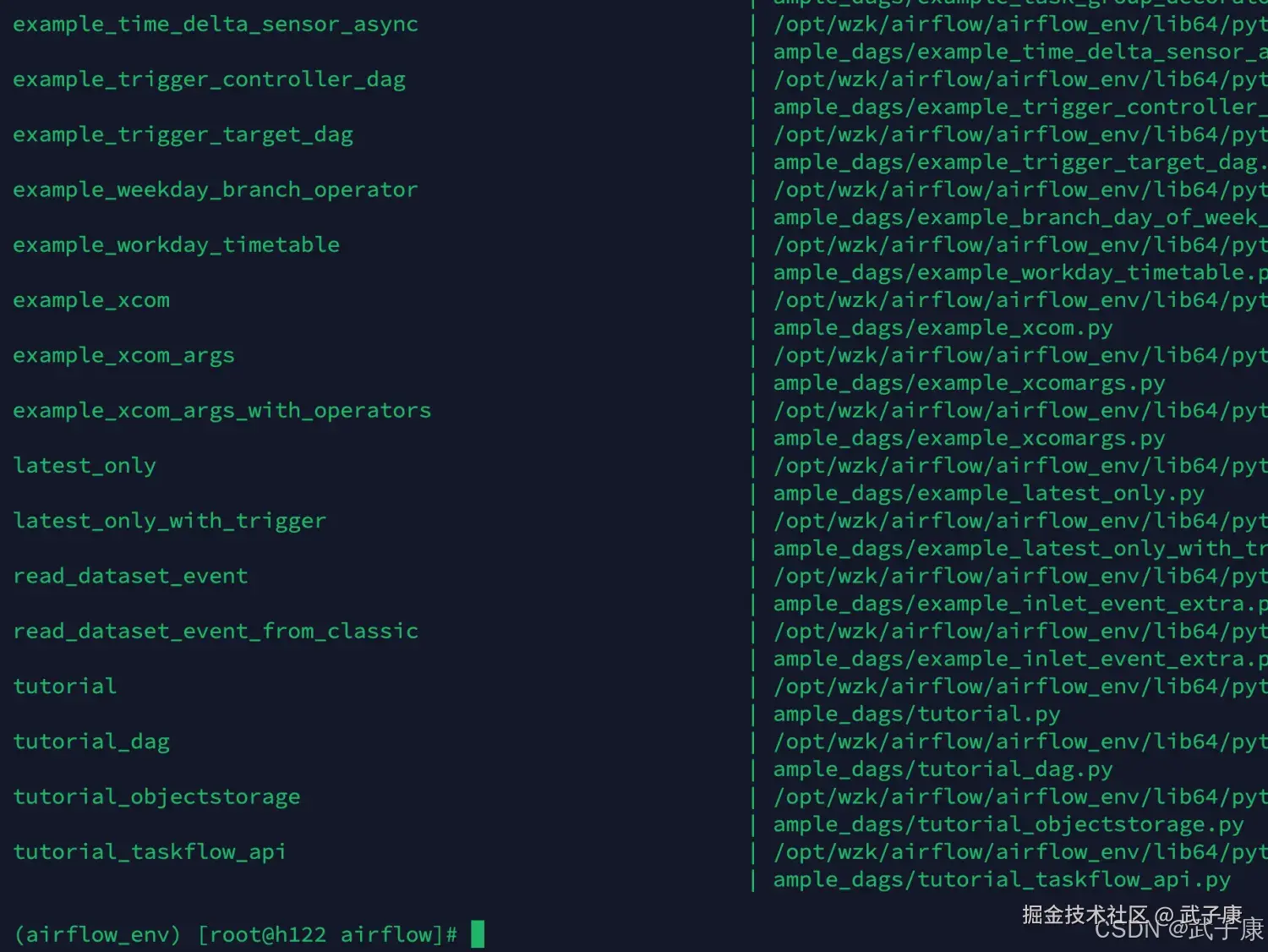

运行结果如下图所示：

列出树形结构：

airflow tasks list coretrade --tree

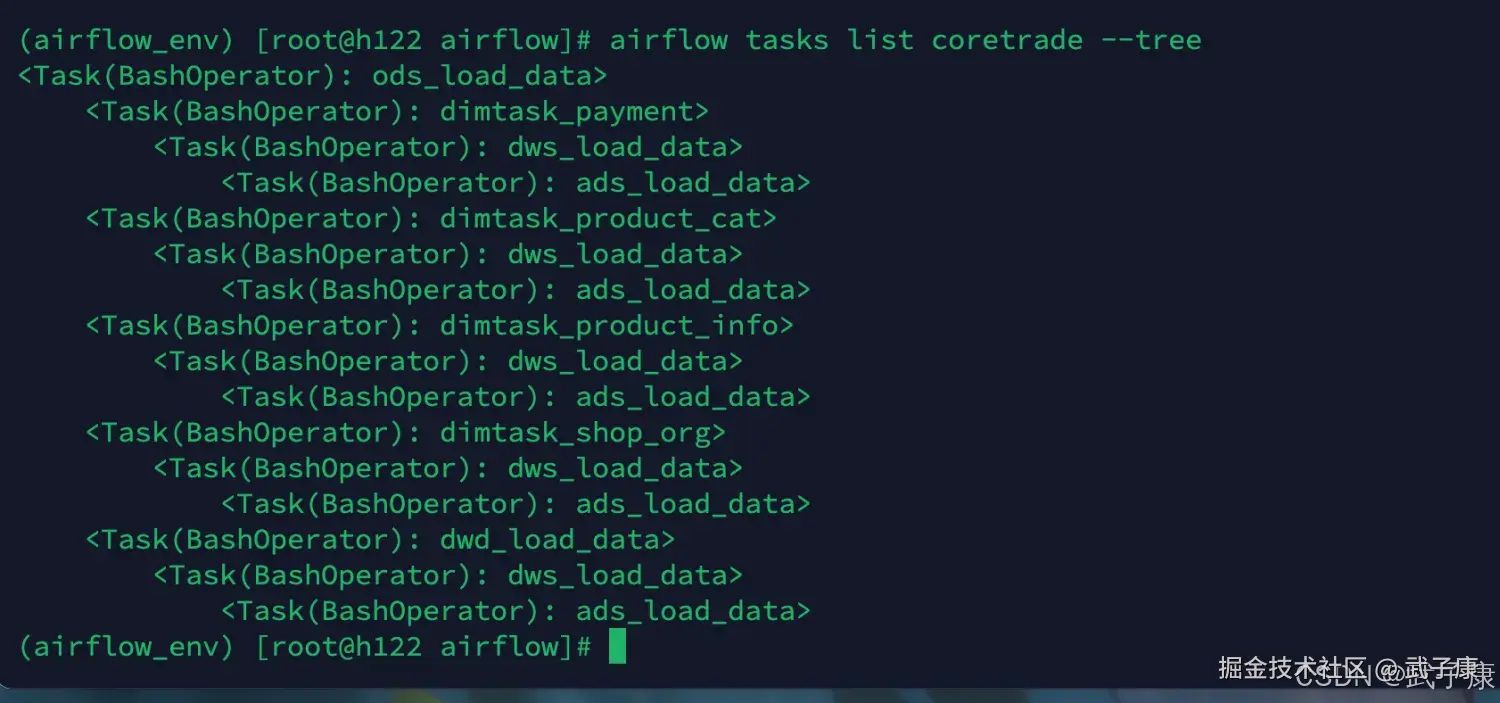

执行结果如下图所示：

(airflow_env) [root@h122 airflow]# airflow tasks list coretrade --tree
<Task(BashOperator): ods_load_data>
    <Task(BashOperator): dimtask_payment>
        <Task(BashOperator): dws_load_data>
            <Task(BashOperator): ads_load_data>
    <Task(BashOperator): dimtask_product_cat>
        <Task(BashOperator): dws_load_data>
            <Task(BashOperator): ads_load_data>
    <Task(BashOperator): dimtask_product_info>
        <Task(BashOperator): dws_load_data>
            <Task(BashOperator): ads_load_data>
    <Task(BashOperator): dimtask_shop_org>
        <Task(BashOperator): dws_load_data>
            <Task(BashOperator): ads_load_data>
    <Task(BashOperator): dwd_load_data>
        <Task(BashOperator): dws_load_data>
            <Task(BashOperator): ads_load_data>
(airflow_env) [root@h122 airflow]#

对应的截图如下：

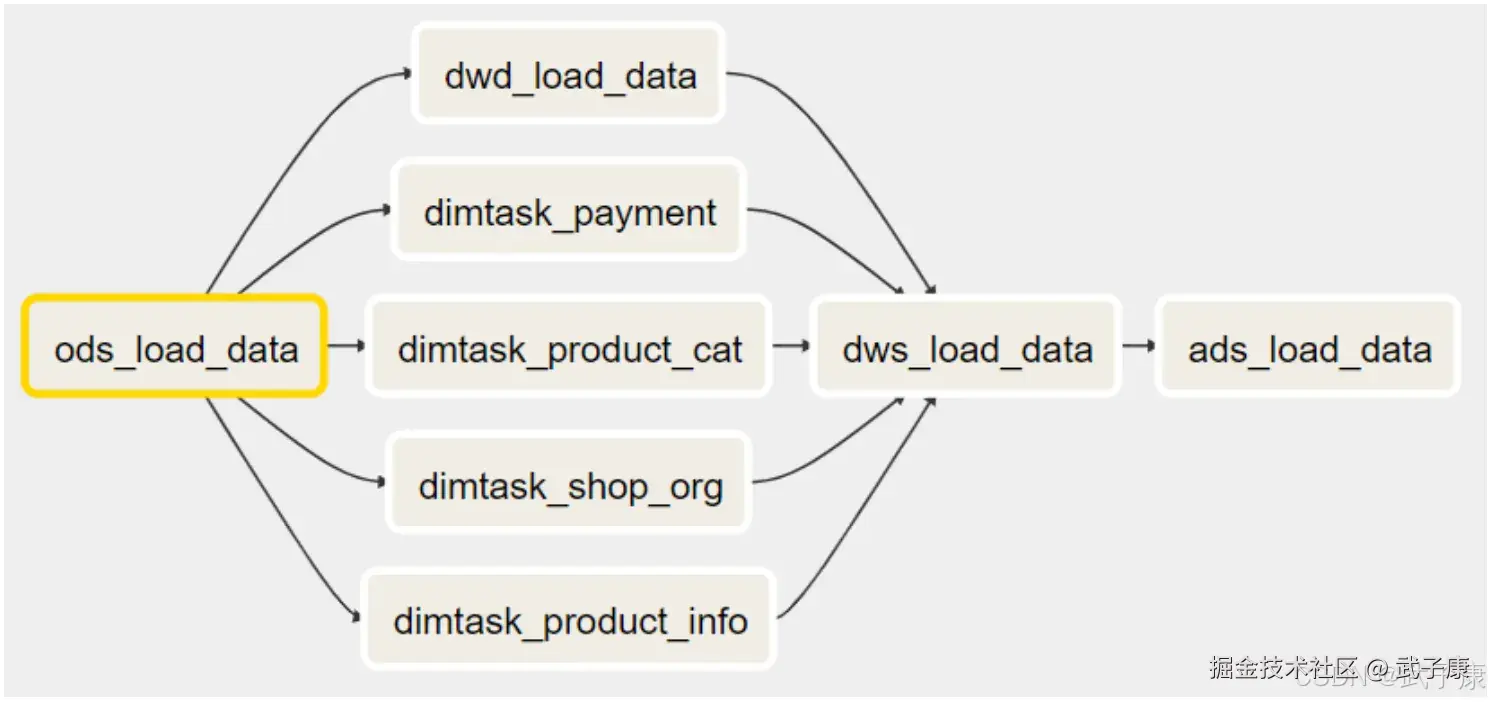

关系图如下：

---

错误速查卡

症状	根因	定位	修复
DAG 语法检查报错	Python 代码存在语法错误	运行 python $AIRFLOW_HOME/dags/dag_file.py	检查 Python 语法，确保 import 正确
任务一直处于 queued 状态	Celery worker 未启动或连接失败	检查 Celery executor 和 Redis 连接	启动 worker：airflow celery worker
任务失败后不重试	retries 参数为 0 或 email_on_failure 配置错误	查看任务日志中的重试次数	设置 retries: 1 并配置正确邮箱
任务依赖未生效	depends_on_past 设置错误或时间窗口冲突	检查 DAG 中任务的依赖链	确保依赖任务已完成再触发下游任务
schedule_interval 不生效	start_date 设置在未来或时区问题	检查 start_date 和时区配置	修正 start_date 为过去时间或检查时区
Web UI 无法访问	Airflow webserver 未启动或端口被占用	检查进程：`ps aux	grep airflow`	启动 webserver：airflow webserver -p 8080

---
