引言

在半导体制造领域,芯片质量直接决定产品性能与可靠性,而“表面缺陷检测”则是芯片出厂前最关键的一道质量关卡之一。传统人工检测方式不仅效率低、成本高,而且在面对微小缺陷(如细微划痕、引脚损伤)时,极易出现漏检与误检。

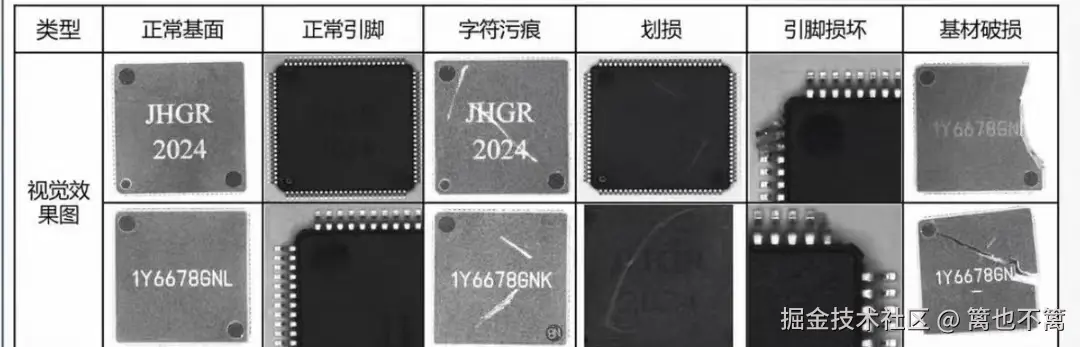

随着计算机视觉与深度学习技术的发展,基于目标检测模型(如 YOLO 系列)的自动化缺陷检测方案,正逐步成为工业质检领域的主流方向。 在这里插入图片描述

本文将围绕一套半导体芯片表面缺陷检测数据集(2500张)进行系统解析,从数据结构、标注规范、缺陷类别到实际应用价值,帮助你快速搭建工业级视觉检测模型。

数据集下载

通过网盘分享的文件:半导体芯片表面缺陷检测 链接: pan.baidu.com/s/1oPyVFgQH… 提取码: sapi


数据集概述

本数据集专门面向半导体芯片制造环节中的表面缺陷检测任务构建,能够直接支持深度学习模型的训练、验证与评估。

核心信息如下:

  • 数据规模:2500 张高质量芯片图像

  • 数据来源:真实芯片制造产线采集

  • 任务类型:目标检测(缺陷识别)

  • 标注格式:YOLO标准格式

  • 类别数量(nc=4)

    • ZF-scratch(工艺划痕)
    • scratch(通用划痕)
    • broken(破损)
    • pinbreak(引脚断裂)

数据覆盖不同芯片型号、工艺阶段与拍摄条件,具备良好的工业泛化能力。


背景

在芯片制造过程中,缺陷可能出现在多个环节:

  • 晶圆切割
  • 芯片封装
  • 运输与装配
  • 焊接与插拔

常见问题包括:

  • 微小划痕影响电路性能
  • 芯片边缘破损导致失效
  • 引脚断裂影响连接稳定性

传统检测方式存在明显局限:

  • ❌ 人工检测效率低
  • ❌ 检测标准不统一
  • ❌ 易受疲劳影响
  • ❌ 难以检测微小缺陷

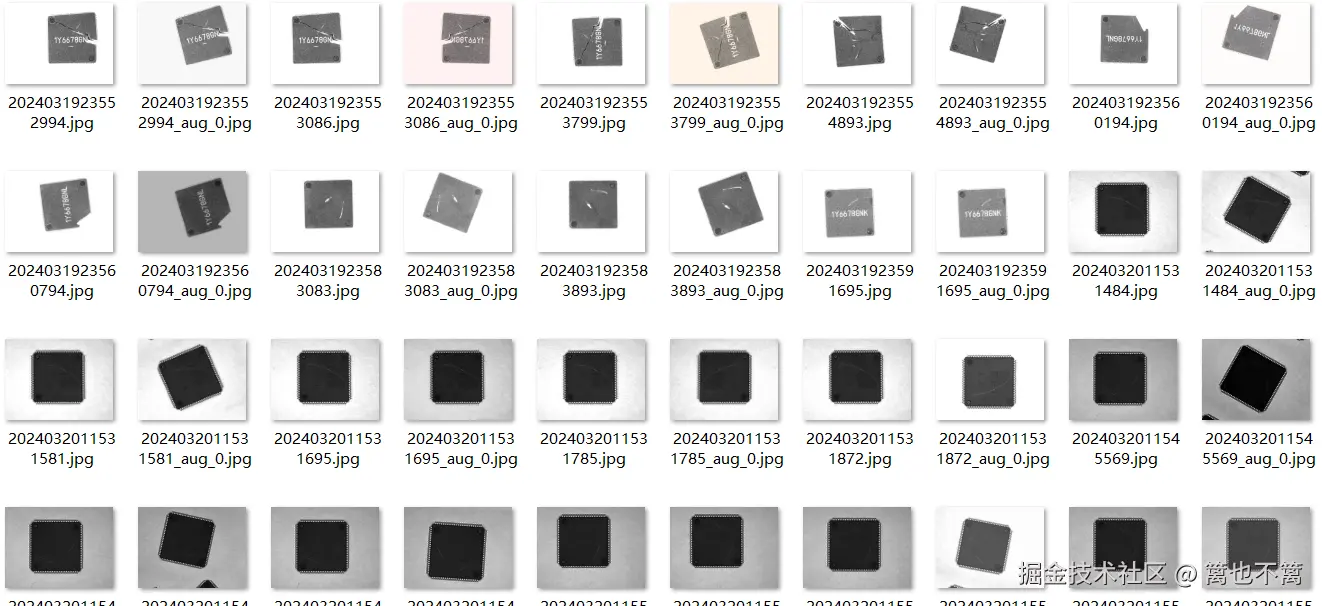

因此,引入基于深度学习的视觉检测模型,实现自动化、标准化检测,已成为行业趋势。 在这里插入图片描述


数据集详情

1. 数据结构

数据集采用标准划分方式,便于直接接入训练流程:

dataset/
├── train/
├── test/
└── trainval.txt

说明:

  • train/:训练集,用于模型学习
  • test/:测试集,用于最终评估
  • trainval.txt:验证集路径配置文件

👉 可轻松转换为 YOLO 标准结构:

images/
labels/

2. 标注格式

数据集完全适配 YOLO 系列模型:

<class_id> <x_center> <y_center> <width> <height>

特点:

  • 坐标归一化(0~1)
  • 一张图对应一个标注文件
  • 支持多缺陷检测

3. 缺陷类别定义

类别ID缺陷名称缺陷说明
0ZF-scratch工艺相关划痕(特定芯片类型)
1scratch通用表面划痕
2broken芯片破损(边缘/表面)
3pinbreak引脚断裂或变形

👉 覆盖芯片表面与结构关键缺陷,具有较强工程实用性。


4. 数据特点

(1)真实产线采集
  • 来源于工业现场
  • 还原真实缺陷分布
(2)多样化采集条件
  • 不同光照(强光/弱光)
  • 不同拍摄角度
  • 多型号芯片
(3)高精度标注
  • 工程师人工标注
  • 像素级精度
  • 准确率 ≥ 99%
(4)缺陷细粒度
  • 微小划痕
  • 细微引脚损伤

👉 对模型精度要求极高。 在这里插入图片描述


适用场景

该数据集在工业视觉领域具有非常高的应用价值:


1. 半导体产线自动检测

结合工业相机与YOLO模型:

  • 实时检测芯片缺陷
  • 自动筛选不良品
  • 提高检测效率

2. 智能质检系统

替代传统人工检测:

  • 标准统一
  • 结果稳定
  • 可追溯

3. AI工业视觉研究

适用于:

  • 小目标检测研究
  • 缺陷检测算法优化
  • 模型轻量化研究

4. 工业AI项目落地

可用于:

  • 工业视觉Demo展示
  • 企业级AI解决方案
  • 智能制造系统开发

使用建议(实战经验)

1. 模型选择

推荐:

  • YOLOv8s(工业场景首选)
  • YOLOv8m(高精度需求)

2. 小目标优化(重点)

芯片缺陷通常较小,建议:

  • 提高分辨率(768 / 1024)
  • 使用多尺度训练
  • 引入FPN / BiFPN

3. 数据增强策略

建议:

  • 随机裁剪(增强局部特征)
  • 对比度增强(提升缺陷可见性)
  • 噪声扰动(模拟工业环境)

4. 训练参数建议

epochs=150~300
imgsz=768
batch=8~16

5. 常见难点

(1)划痕 vs 背景纹理

👉 解决:

  • 增加负样本
  • 使用注意力机制

(2)引脚缺陷识别困难

👉 解决:

  • 局部增强
  • 高分辨率输入

(3)类别不平衡

👉 解决:

  • 数据重采样
  • Focal Loss

心得

在工业视觉项目中,这类数据集有几个关键特点:

1. 精度要求极高

工业场景容错率极低:

👉 漏检 = 质量事故 👉 误检 = 成本增加


2. 小目标检测是核心难点

相比普通目标检测:

👉 更依赖模型细节表达能力


3. 数据质量决定模型上限

  • 标注精度
  • 数据真实性

远比数量更重要。


4. 非常适合做高质量项目

适用于:

  • 工业AI方向毕业设计
  • 企业级视觉检测Demo
  • YOLO改进论文实验

结语

随着智能制造的不断推进,AI视觉检测正在重塑传统工业质检流程。从“人工经验判断”到“模型自动识别”,不仅提升了效率,也极大提高了检测一致性与可靠性。

本次分享的半导体芯片缺陷检测数据集(2500张),具备:

  • 工业级真实数据
  • 高精度标注
  • 多缺陷覆盖
  • 可直接训练

无论你是从事:

  • 工业视觉
  • YOLO目标检测
  • 智能制造研究

该数据集都具有极高的实践价值。
