一、前言

大禹平台是一个离线 Dump 平台。在不同的场景都有自己的 Dump 流程，我们这里的 Dump 特指在搜索、推荐、广告（后续简称 “搜推广”）的场景中，将异构数据源加工处理后给到索引平台做索引的流程。

Dump 流程有如下一些特点：

  • 多源异构的数据：包括 MySQL、ODPS、HBase 和 Kafka 等各种数据源。
  • 多样化的输出：输出支持搜推广引擎构建倒排索引、Summary 服务构建 kv/kkv 索引等。
  • 流批数据结合：一般会有全量和增量，需要保证处理逻辑一致，增量能达到秒级更新。
  • 数据处理能力：例如多表 Join、UDF、Filter 等，以方便业务的开发和接入。

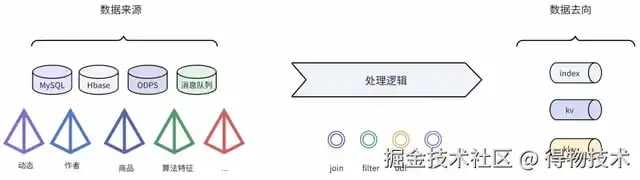

离线 Dump 流程

二、项目背景

现状

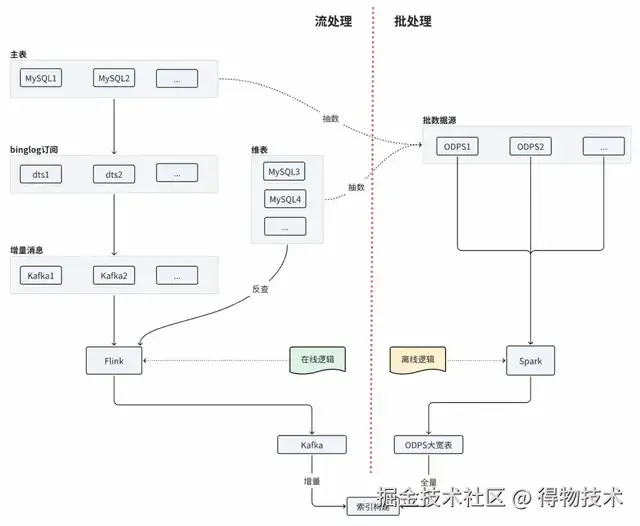

当前 dump 开发模式

如上图是当前常见的 Dump 开发模式，采用了流批分离架构：流处理通过 DTS 订阅 binlog，由 Flink 消费主表变更事件并反查关联表构建宽表，实现增量更新；批处理则将 MySQL 数据抽取至 ODPS，通过 Spark 处理多源数据并按业务逻辑拼接，最终输出 ODPS 表。这种架构存在以下问题：

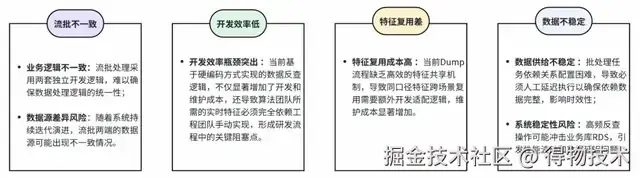

当前 dump 开发的问题

目标

依托社区搜索核心场景，构建流批一体化的新质 Dump 架构，实现以下三大核心能力突破：

  • 工程效率： 基于可视化 DAG 编排工具，提供低代码开发能力，通过拖拽式界面实现复杂任务流程的快速搭建与迭代，显著降低开发门槛。
  • 数据质量： 基于流批一体架构，通过统一逻辑开发范式实现流批数据同源同构，从根本上提升数据准确性与可靠性。
  • 稳定性保障： 通过引入镜像表和状态大宽表，提高了数据的查询效率，系统性降低对源库的反查压力，确保系统长期稳定运行。

二、大禹平台介绍

平台设计

系统架构

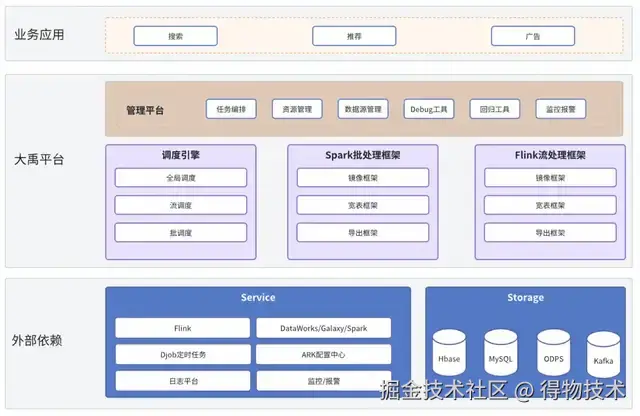

平台架构

如上图是大禹平台技术架构，底层依赖公司的 DJob Cron 定时任务、Flink/Spark 流批计算能力以及多种存储系统；上层为平台支持的搜推广多种场景业务。

大禹平台分为管理平台与后台系统两部分。管理平台完成处理逻辑的 DAG 开发和相关 Debug、回归验证、监控大盘等能力；后台系统将管理平台的配置转为执行任务，然后依托流批框架生成 Flink/Spark 执行实例，通过调度引擎完成全流程任务执行。

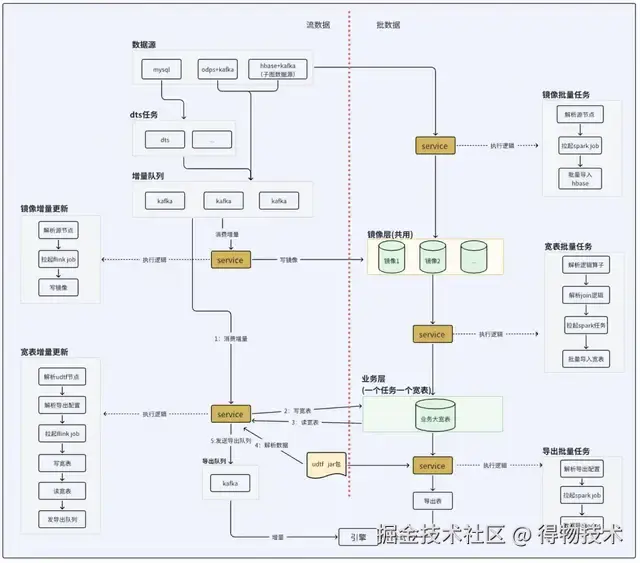

如下图是新版 Dump 流程，将 Dump 拆分为三个阶段：镜像阶段、宽表阶段、导出阶段，以及流、批两种处理模式。新版流程处理过程有如下优化：

  • MySQL 镜像至 HBase： 平台将任务依赖的 MySQL 数据统一同步至 HBase 构建镜像层，实现与上游 RDS 解耦。有效规避多任务并发反查导致的数据库压力，支持跨任务共享复用 HBase 镜像表，显著提升数据源稳定性与资源利用率。
  • Binlog 订阅平台化： 将 RDS Binlog 订阅流程深度内嵌，自动完成 DTS 订阅创建与 Kafka 资源申请，封装为标准化服务。开发者无需关注底层链路，一键配置即可获取实时变更流，降低接入复杂度，保障流式数据可靠性。
  • 状态大宽表消除反查： 基于 HBase 构建持久化状态大宽表，完整记录字段中间状态。任务处理时直接读取状态数据，彻底规避冗余反查逻辑，简化开发流程。

新版 Dump 流程

调度引擎

大禹平台利用得物 DJob Cron 自建调度系统，通过搭建多个 Cron Job 轮训的方式，完成对任务分阶段的处理。

Cron Job 构建调度系统

一个执行实例的全流程

执行框架

在镜像、宽表、导出三个阶段，分别都有对应 Spark 和 Flink 处理框架。其中，镜像阶段完成 MySQL 数据同步，导出阶段完成状态宽表到引擎数据源的导出流程，宽表阶段是具体的业务逻辑实现。

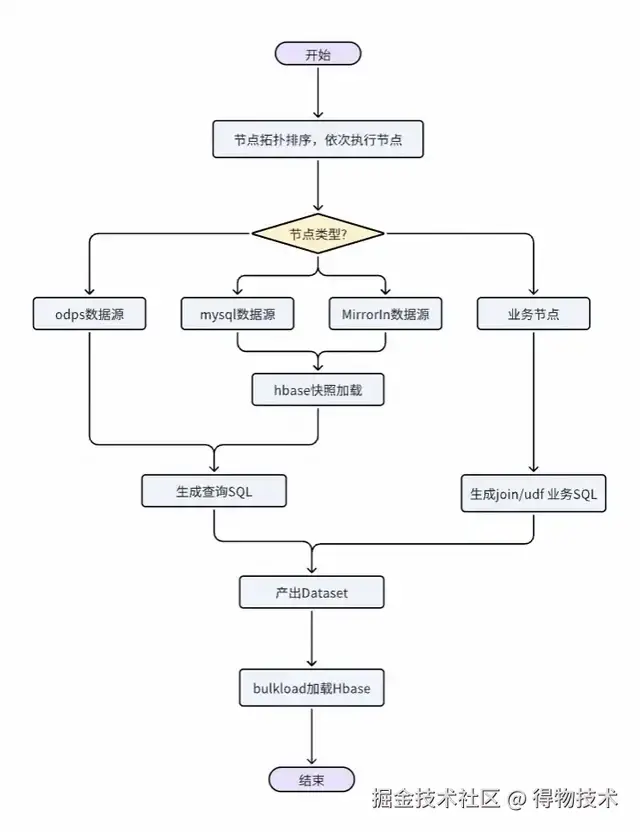

宽表 Spark 框架逻辑： 任务严格遵循 DAG 拓扑顺序，依次执行各算子节点（数据源→业务逻辑→导出）的数据处理流水线，最终通过 BulkLoad 方式将结果高效写入 HBase。

宽表阶段 Spark 框架逻辑

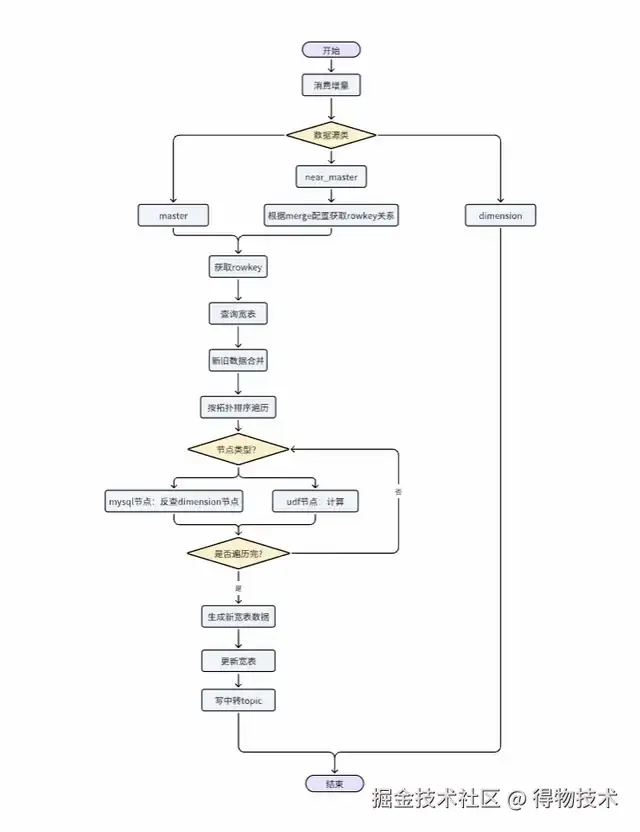

宽表 Flink 框架逻辑： 消费非维表节点的增量，依据节点依赖关系进行拓扑排序后依次执行各节点计算逻辑，将产出字段更新至状态宽表，并实时同步至下游导出链路。

宽表阶段 Flink 框架逻辑

流批一体保障数据质量

平台采用统一的 DAG 编排引擎，将流处理与批处理任务抽象为相同的计算拓扑，从架构层面保障数据源头的天然一致性，彻底规避因不同环境下开发导致的数据偏差风险。同时，平台内置标准化的 UDF（用户自定义函数）开发模板与运行时框架：开发者只需专注业务逻辑实现，编写的 UDF 代码经一次注册，即可无缝嵌入流式与批量处理流程，真正实现 “一次开发、流批复用”，显著提升开发效率，降低维护成本，保障 Dump 开发从数据源头到处理逻辑各环节的流批一致性。

平台通过定义 AlgoDumpUDF 方法类，完成消息类型封装，用户可以利用 UDF 实现数据过滤和驱动删除等逻辑。

public abstract class AlgoDumpUDF implements UDFFunction, Serializable {
    //消息类型 add/delete/drop 三种
    public AlgoDumpMessageType algoDumpMessageType =
    AlgoDumpMessageType.MESSAGE_TYPE_ADD;
    @Override
    public AlgoDumpMessageType getStatus() {
        return algoDumpMessageType;
    }


    //调用该方法实现增量驱动删除
    @Override
    public void delete(Object key, String reason) {
        this.algoDumpMessageType = AlgoDumpMessageType.MESSAGE_TYPE_DELETE;
    }
    //调用该方法实现增量过滤
    @Override
    public void drop(Object key, String reason) {
        this.algoDumpMessageType = AlgoDumpMessageType.MESSAGE_TYPE_DROP;
    }
    /**
     * 用户重写该方法完成业务逻辑开发
     */
    public void process() throws Exception {
    }
}

CASE示例：用户通过重写process()方法， 实现自己的业务逻辑，实现时可以利用drop方法把无效数据过滤，利用delete方法实现对下游索引发送删除消息。

public class MyUdf extends AlgoDumpUDF implements Serializable {
    public  Tuple2<String, String> process(String id, String taskname)
    throws Exception {
        //过滤消息
        if(StringUtils.isBlank(id)) {
            this.drop(id, "drop by id null");
        }


        //驱动增量删除消息
        if(id.equals(0)) {
            this.delete(id, "delete by id = 0");
        }


        //用户写具体业务逻辑
        String a1 = "";
        if (taskname.equals("dddddd")) {
            a1 = "ddd";
        }
        String b1 = "test";
        return new Tuple2<>(a1, b1);
    }
}

小全量模式加速数据Dump

大禹支持任务实例按照大全量和小全量两种模式运行，针对部分频繁更新部分字段需求的任务可实现快速加载。

  • 大全量： 对数据源执行全量同步重建，生成全新的状态大宽表，并同步刷新流批处理链路，实现数据基准的彻底更新与端到端一致性保障。

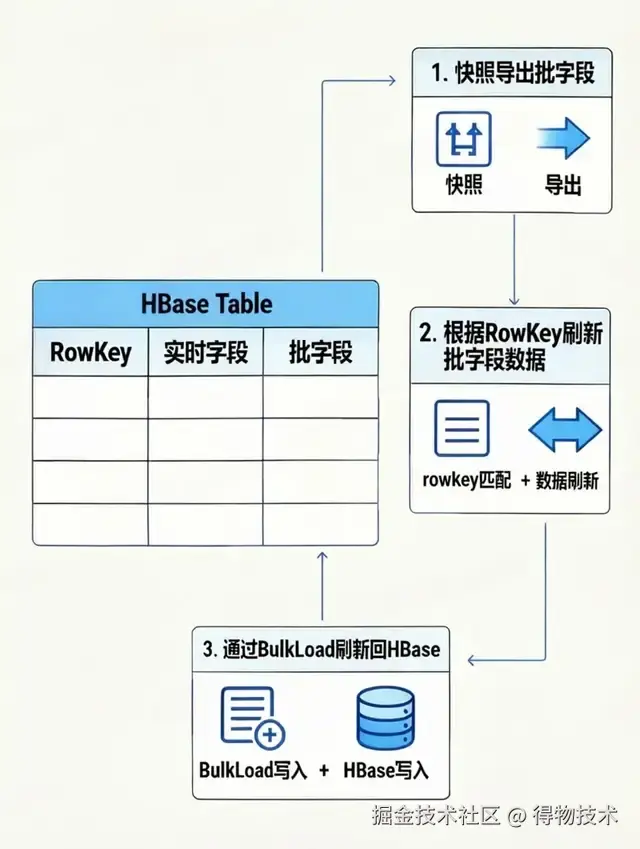

  • 小全量： 基于现有状态大宽表，仅针对批处理来源字段加载最新数据源快照，经处理后通过 BulkLoad 高效写入 HBase；依托 HBase 多版本特性实现新旧数据平滑切换，确保批处理数据增量更新过程中查询服务零中断、数据时效性与业务连续性兼得。

小全量模式

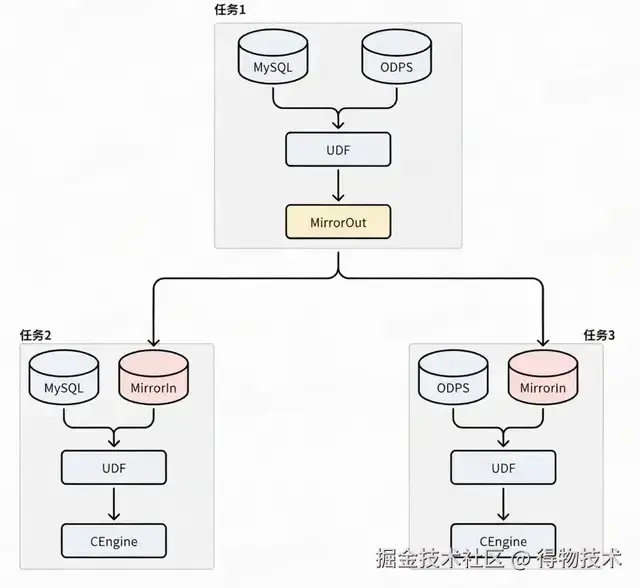

任务复用支持数据分层管理

大禹平台支持任务产出的双重应用：既可对接计算引擎（如 CEngine），亦可作为公共数据被下游任务高效复用。平台通过标准化的 MirrorOut（导出）与 MirrorIn（接入）算子构建清晰的数据复用链路 —— 上游任务将公共数据配置为 MirrorOut 导出，下游任务通过 MirrorIn 算子一键引用，无需重复开发与数据搬运，实现数据资产的即产即用、任务依赖的显式管理，显著提升开发效率与数据复用性。

任务复用

管理平台

任务开发与运维

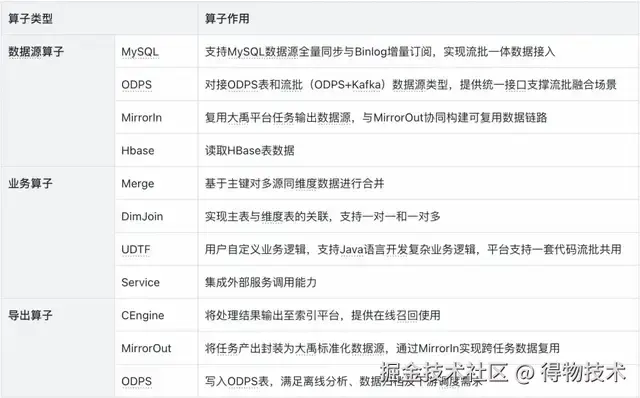

管理平台提供一站式任务开发生命周期管理，涵盖任务创建、可视化流程编排、实例调度与资源管控等核心环节；其中，Dump 任务通过可视化编排实现业务配置——用户仅需拖拽算子节点、配置参数，即可直观构建数据处理逻辑，显著提升开发效率与配置准确性。

如下图，通过拖拽算子的方式，可以直观地构建 dump 任务的流程图，实现便捷高效的开发体验。

图画编排式开发任务

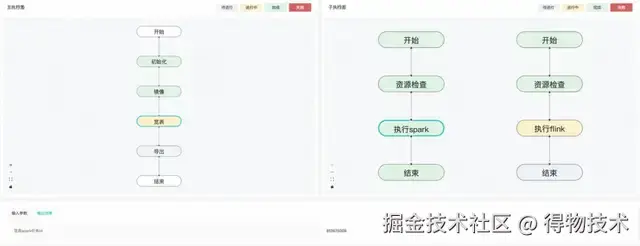

执行实例以可视化流程图形式完整呈现任务执行全流程，每个节点清晰展示输入参数与输出结果，并支持对指定节点进行手动重试或终止操作，便于问题定位与流程干预。

执行实例状态

辅助工具

数据回归验证

平台提供流批数据回归验证能力，支持模板化配置与一键复用，高效保障数据质量与业务稳定性。

  • 批量回归： 多版本批数据快速比对，一键校验全量一致性，适用于版本迭代验证；
  • 流式回归： 基于索引表增量变更抽样，对指定时间窗口内实时数据进行跨索引一致性校验，精准定位流式链路异常。

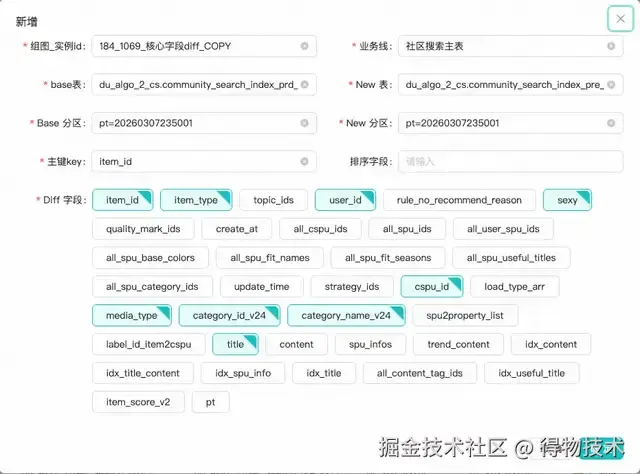

创建批数据回归任务

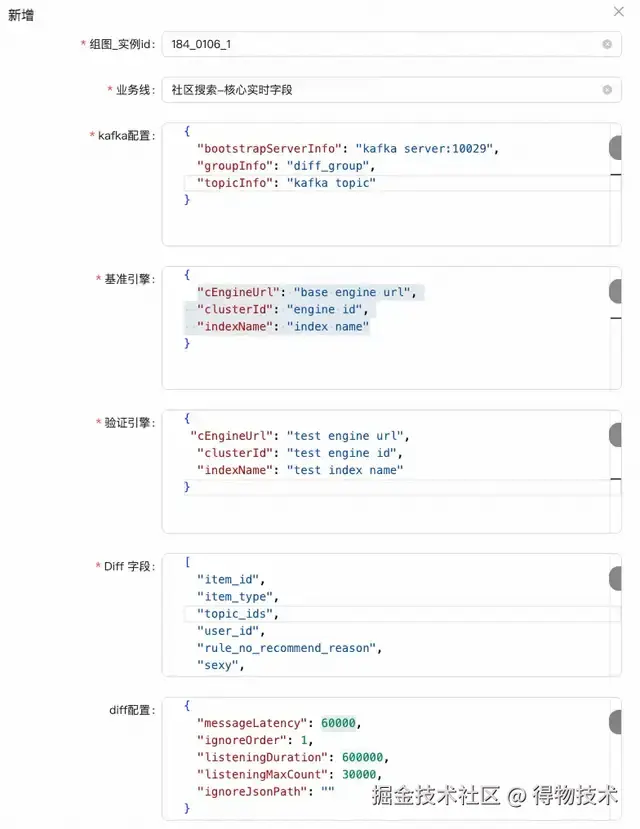

创建流数据回归任务

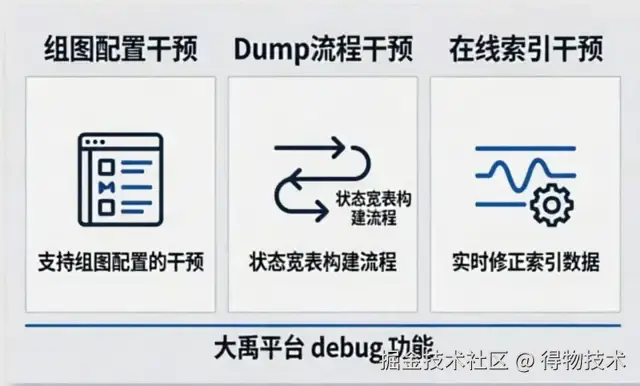

数据Debug

大禹平台构建了覆盖全链路的数据运维干预能力，确保数据处理的可靠性与灵活性。

  • 组图配置： 支持对源端组图配置进行主动干预与调整，实现配置策略的快速生效。
  • Dump流程： 支持Dump构建流程的调控，实现对全链路流程的问题快速定位，保障数据产出的稳定性与高效性。
  • 在线索引： 提供线上索引数据的实时干预能力，支持对增量数据进行修正，确保索引内容的及时性与准确性。

四、业务场景实践

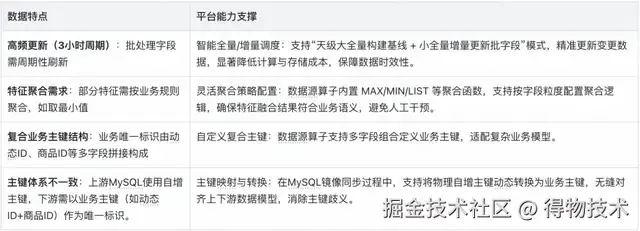

社区搜索倒排表链路

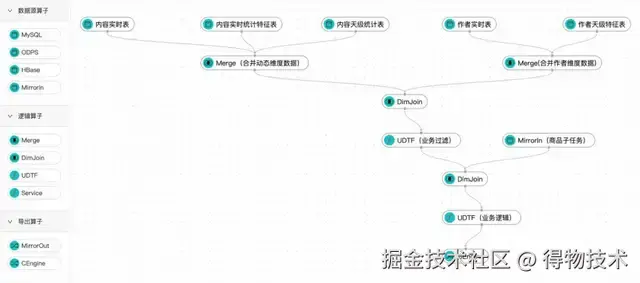

如下图所示，社区搜索倒排表 Dump 任务以动态内容为核心实体，融合动态实时内容流、天级统计特征及商品多维特征，通过流批一体处理生成高时效的倒排索引宽表。

社区搜索倒排宽表链路

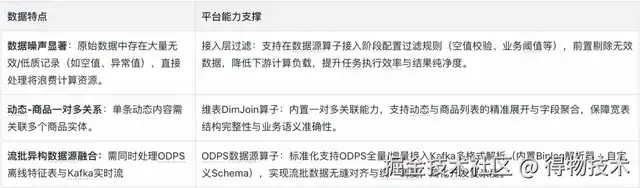

穿搭精选推荐链路

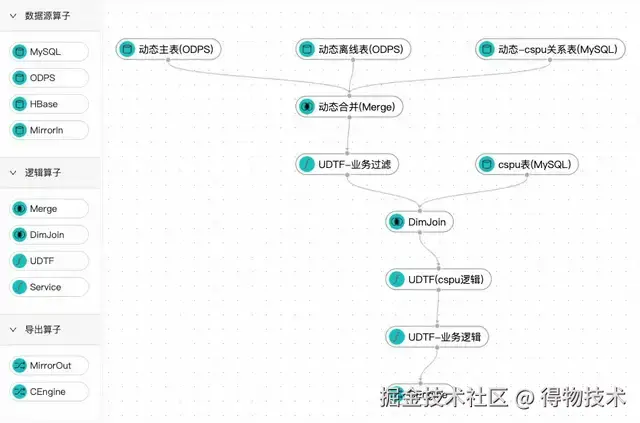

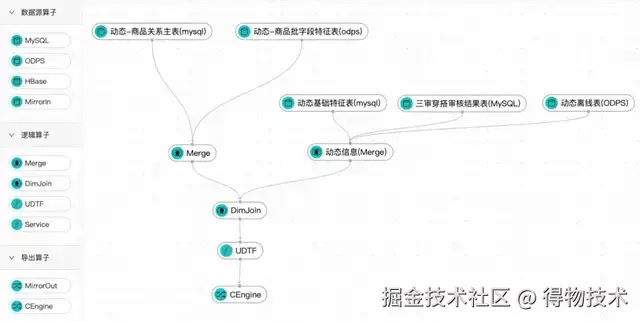

如下图所示，穿搭精选推荐 Dump 任务以动态-商品关系为核心主表，融合动态维度的多源流批特征数据（如内容特征基础表、内容审核表、天级离线统计特征表等），利用DAG 编排构建动态-商品的大宽表。

穿搭精选推荐链路

五、未来规划

平台能力持续增强

  • 算子体系完善： 基于业务场景持续增强关键算子（如维表动态更新、Service 服务化算子、UDTF 部署优化等）和优化调度流程，强化数据处理灵活性；
  • 性能深度优化： 引入任务剪枝、智能倾斜治理等策略，提升资源利用率与执行效率；
  • 可观测性升级： 构建覆盖全局大盘与任务粒度的监控体系，完善资源消耗追踪、Debug 与全链路 Trace 能力，夯实平台稳定性与运维支撑基础。

深化协同共建，释放平台价值

  • 纵向提效： 聚焦索引构建效率攻坚，与索引平台深度协同重构数据同步链路。以社区搜索大宽表为例，当前同步耗时近3小时，通过消除冗余中间状态、精简处理流程，可以实现索引构建端到端提速，显著压缩数据准备周期。
  • 横向赋能： 平台能力已在社区域多业务场景完成验证，后续可以联动其他业务场景共建；同时平台的子功能也具有通用能力，可将数据回归验证、索引监控大盘等高复用能力模块化开放，赋能各业务线“即插即用”，加速技术资产沉淀与跨域协同创新。

大禹未来规划
