一、摘要
This paper presents a quantitative comparison of several multi-view stereo reconstruction algorithms. Until now, the lack of suitable calibrated multi-view image datasets with known ground truth (3D shape models) has prevented such direct comparisons. In this paper, we first survey multi-view stereo algorithms and compare them qualitatively using a taxonomy that differentiates their key properties. We then describe our process for acquiring and calibrating multi view image datasets with high-accuracy ground truth and introduce our evaluation methodology. Finally, we present the results of our quantitative comparison of state-of-the-art multi-view stereo reconstruction algorithms on six bench mark datasets. The datasets, evaluation details, and in structions for submitting new models are available online at vision.middlebury.edu/mview
本文对若干多视图立体重建算法进行了定量比较。此前，由于缺少合适的、带有已知真实值（即 3D 形状模型）的标定多视图图像数据集，研究者难以对这些算法做直接对比。本文首先对多视图立体重建算法进行综述，并基于一套分类体系从定性角度比较它们的关键特性。随后，作者介绍了如何采集并标定多视图图像数据，以及如何获取高精度的真实 3D 模型，并给出评测方法。最后，论文报告了若干当时先进算法在六个基准数据集上的定量评测结果。相关数据集、评测细节以及提交新结果的方法可在线获取：vision.middlebury.edu/mview。
文章链接如下：ieeexplore.ieee.org/abstract/do…
二、MVS算法分类体系
作者从六个方面对MVS算法进行分类
- Scene representation 场景表示
- Photo-consistency measure 光度一致性度量
- Visibility model 可见性建模
- Shape prior 形状先验
- Reconstruction algorithm 重建算法
- Initialization requirements 初始化要求
场景表示
多数多视图算法将物体或场景表示为voxels体素，level-sets水平集，polygon meshes多边形网格，depth maps深度图。
体素是像素在三维空间下的拓展。将空间划分为一系列方形的网格，如果某网格单元里有物体则记为1，否则记为0。
灰度图：我将以三维形态出击
水平集表示物体的原理在于：定义一个标量场，当点在物体外时 ，当点在物体内时，当点在物体表面时 。因此用函数值等于0的所有点构成的曲面就是物体表面。
笔者经常会想到等高面，三维物体可以用四维函数表示（水平集），也可以用一堆二维曲线表示（等高线）
多边形网格方法将物体理解为面，将面理解为多边形的集合，每个多边形由多个顶点定义，并通过边连接这些顶点。面通常是三角形或四边形，并可用于表示曲面或其他复杂形状。

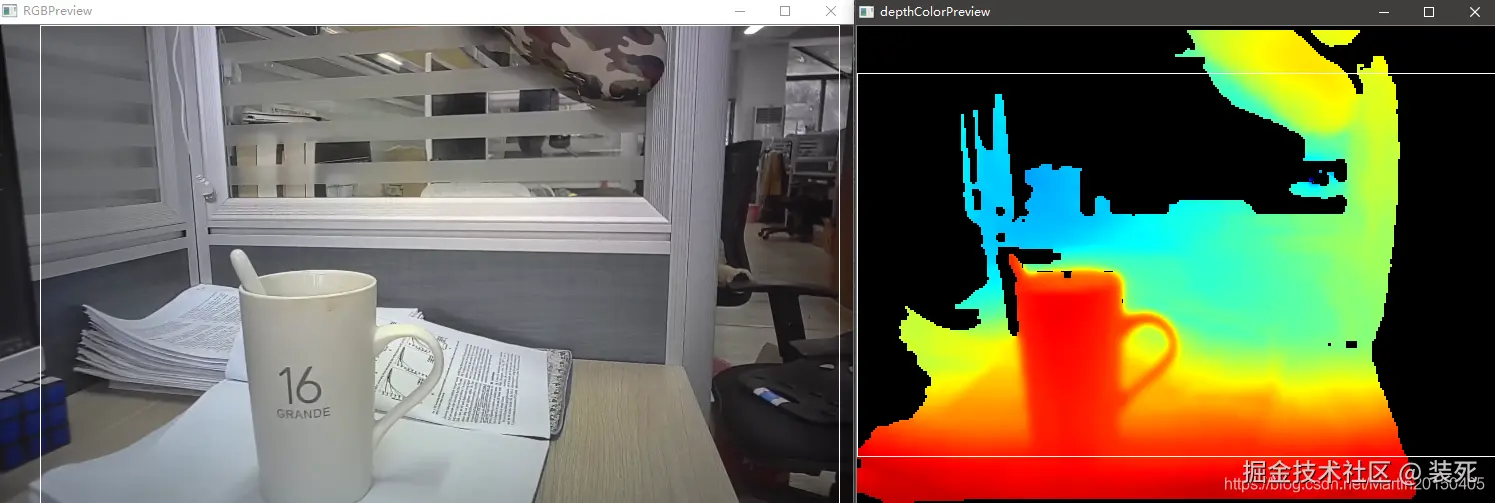

深度图是一种灰度图像，其中每个像素记录点到相机的距离信息。可以利用双目或多目相机的视差信息计算深度并转换成深度图，或利用先验知识或模型对图像进行分析并推测深度图。
除了上述外，常见的表示方式还有point cloud点云，Signed Distance Function(SDF)符号距离函数
光度一致性度量
重建结果如果正确，那么它在不同图像中的投影应当“看起来一致”。这种一致性通常通过比较像素间的相似性来衡量，因此称为光度一致性。可以分为：场景空间度量和图像空间度量。
场景空间度量取一个三维点、三维小面片或局部体元，将它投影到多个输入图像中，再比较这些投影区域是否一致。
图像空间度量从某个几何估计出发，把一幅图像变换到另一视角，用预测图像与真实图像之间的误差来度量一致性。
场景空间误差是在表面上积分，因此往往偏好较小的表面；图像空间误差是在图像区域上积分，因此更看重那些在更多图像中可见、或在图像中占据更大面积的区域。
可见性模型
可见性模型决定在计算光度一致性时，哪些视图应该被纳入比较。可分为三类：几何方法，准几何方法和基于离群点的方法。
几何方法显式模拟成像过程和场景形状，从而判断每个三维点在哪些图像中可见。利用当前的几何估计来预测每个表面点的可见相机；如果表面演化是从一个包围整个场景的大体积开始，并不断“雕刻”掉不一致区域，那么这种可见性估计可证明是保守的：即预测可见的视图集合一定是真实可见集合的子集。
准几何方法使用近似的几何推理来估计可见性。只在相邻相机簇内做光度一致性分析，利用粗略几何来猜测邻近点的可见性。
基于离群点的方法不显式推理几何遮挡，而是把遮挡看作离群点。如果一个场景点在大多数视图中可见，只在少数视图中被遮挡，那么通过离群点剔除可以选择“好视图”。
形状先验
仅凭光度一致性，有时无法恢复精确几何，尤其是在低纹理区域。因此，很多方法会加入某种形状先验，让重建结果更符合预期。
最小表面偏好：一些基于场景空间光度一致性的技术，天然倾向于寻找面积较小的表面。
最大表面偏好：很多基于体素着色和空间雕刻的方法则偏向最大光度一致表面。
局部平滑先验：不对整体表面积施加强先验，而是在局部鼓励平滑。
重建算法思路
先构造三维代价体，再提取表面：例如voxel coloring 及其变体
迭代演化表面来最小化代价函数：例如体素、水平集、网格
计算深度图
先匹配特征点，再拟合表面：先提取并匹配特征点，恢复一组三维点，然后在这些点上拟合表面
初始化要求
除了已标定图像外，所有多视图立体算法都还需要一些关于场景几何范围的额外信息。
常见初始化要求包括：粗略包围盒或包围体积，前景/背景分割或轮廓，深度或视差范围
三、数据集
图像采集装置
图像由 Stanford 的球形龙门架采集。该机械臂可沿半径 1 米的球面移动，定位精度大约为 0.01 度。 使用的 CCD 相机分辨率为640×480。在该采集设置下，图像中一个像素大约对应物体表面上的0.25 mm。
相机标定
系统通过从 68 个半球视角拍摄平面标定板来完成标定，进而计算相机内参与外参。在此基础上，作者计算出相机相对机械臂末端的位置和姿态偏移，这样就能根据机械臂姿态准确推算相机位姿。
光照
物体被放在球形龙门中心附近的平台上，由三个外部聚光灯照明。由于机械臂在某些视角下会对物体产生阴影，所以作者使用了两种不同机械臂配置来覆盖整个半球，总共采集790 张图像。去掉人工判定为有阴影影响的图像后，得到大约80% 的球面覆盖率。
数据集
完整半球视图集，单圈视图集和稀疏单圈视图集三种子数据集
真实模型采集
参考模型使用 Cyberware Model 15 激光条纹扫描仪获取，每个物体大约采集200 次独立扫描，同时还会得到每个顶点的置信度。
真实模型与图像的对齐
作者使用了一种迭代优化方法，使参考网格与图像之间的光度一致性最大化。 每个网格顶点的目标函数由以下几项构成：
- 所有投射到该顶点的图像射线颜色方差
- 该顶点在多少张图像中可见
- 顶点本身的置信度
所有顶点的该项相加，形成总目标函数，并用坐标下降 + 牛顿线搜索进行最小化。初始对齐由 ICP 给出。作者发现，不同样本重建结果作为 ICP 初始输入时，最终优化结果几乎不变，说明对齐过程比较稳定。最后通过人工检查整幅图像的重投影，发现最大重投影误差大约在1像素左右，通常还更小。
四、评测方法
真实模型为 G，待评测重建结果为 R
精度评测
对 R 上的点找 G 上最近的点，并计算距离。严格地说，由于 R 是曲面，理论上应该在整个表面上积分；但实际实现中，作者使用 R 的顶点采样来近似。
真实模型 G 本身可能也有局部缺失，作者构造了一个补洞版本的真实模型，记为 G' 。 然后先把 R 上每个点匹配到 G' 的最近点；如果该最近点落在“补洞区域”，则不把这个 R 点用于精度统计。 此外，由于真实网格每个顶点还有扫描置信度，若某点落到 G 的低置信度区域，也会被忽略。
完整性评测
统计 G 上有多少点，到 R 的距离不超过某个可接受阈值 d
五、结论与展望
文章提出了一套多视图立体算法分类体系；一组与激光扫描模型配准的多视图数据集；一种同时衡量精度与完整性的评测方法；对若干当时性能较强的多视图立体算法进行定量比较。
作者表示，后续会进一步准备更具挑战性的数据集，例如：带镜面反射的场景和无轮廓信息的场景。 他们也计划：提高图像分辨率；使用更高精度的真实值获取技术，例如工业 CT 扫描；向更多研究者开放评测平台，让社区可以持续比较算法性能。
六、笔者思考
论文发表于2006年6月，论文的范围限定在：输入是已标定视图；输出是稠密物体模型。
其余暂无。
