桥梁损伤目标检测数据集（4000 张图片已划分、已标注）| AI训练适用于目标检测任务
本数据集为桥梁损伤目标检测数据集，共包含 4000+ 张高质量标注图片，面向桥梁结构健康监测（SHM, Structural Health Monitoring）与智能巡检场景构建。数据围绕桥梁关键构件及易损部位进行采集与标注，适用于基于深度学习的目标检测模型训练与工程部署验证。
数据主要覆盖 公路桥梁、城市立交桥、钢结构桥梁等多种结构类型，包含不同拍摄角度（地面视角、仰视角、近距离特写）、不同环境条件（晴天、阴天、逆光、复杂背景干扰）以及多尺度目标特征，具有良好的工程代表性。
📁 数据结构
path: main/datasets
train: train/images
val: val/images
数据已划分为 训练集（train）与验证集（val），结构规范，便于直接接入 YOLO、Faster R-CNN、SSD 等主流目标检测框架。
📌 类别信息
nc: 4
names: ['轴承', '封板端部', '三角撑板连接', '面外加劲板']
数据集下载：
链接:pan.baidu.com/s/1Y04hYWEG… 提取码:yryp 复制这段内容后打开百度网盘手机App，操作更方便哦 类别说明：

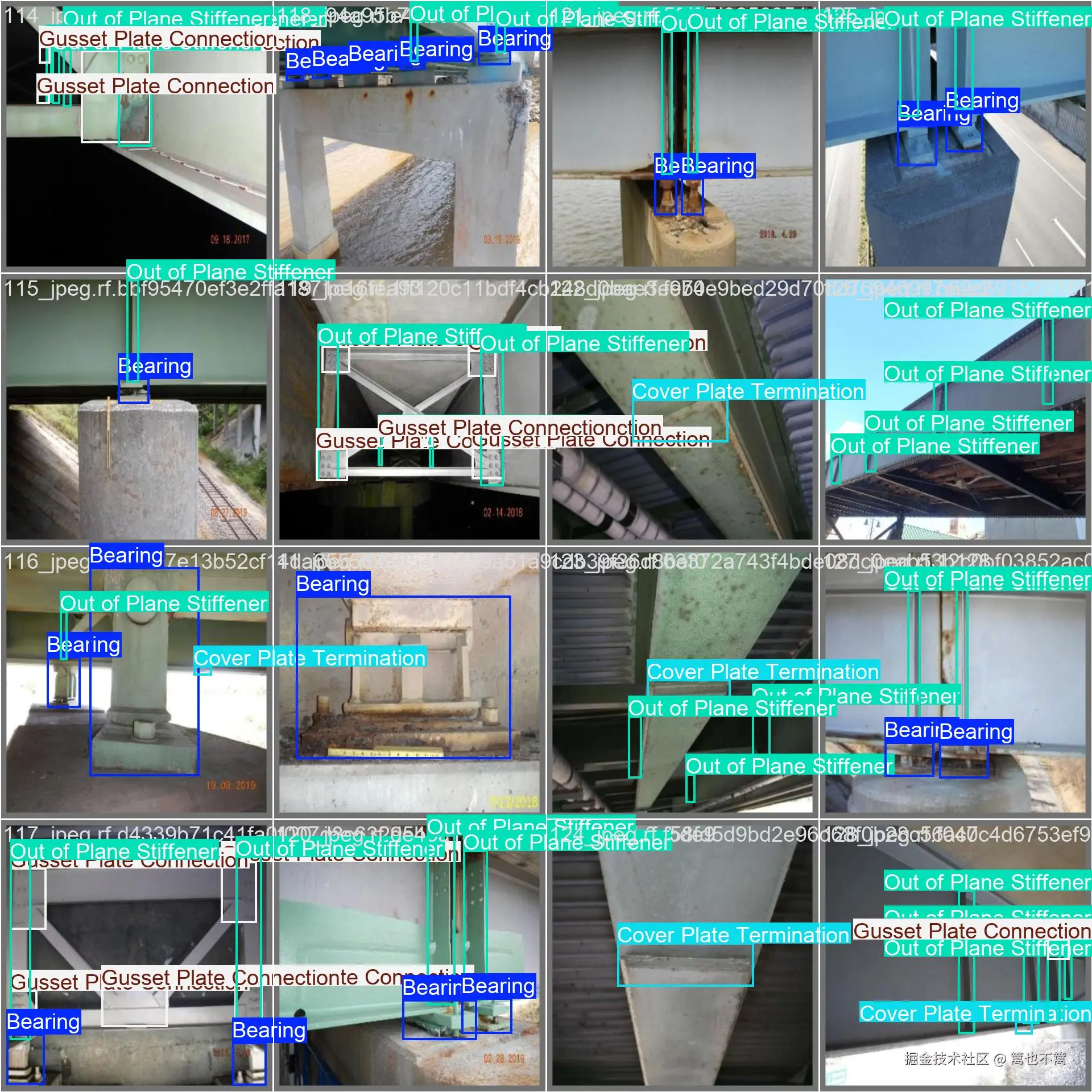

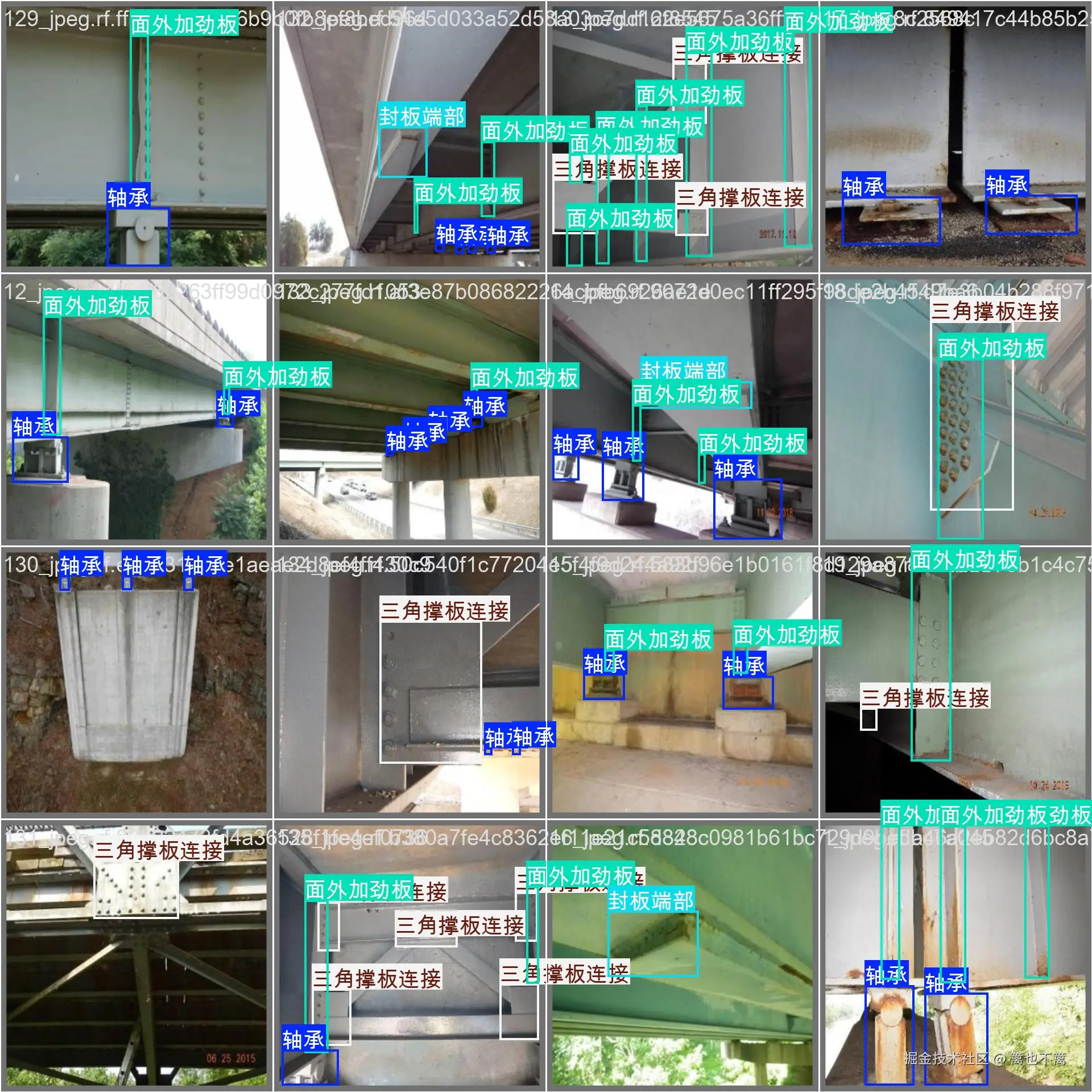

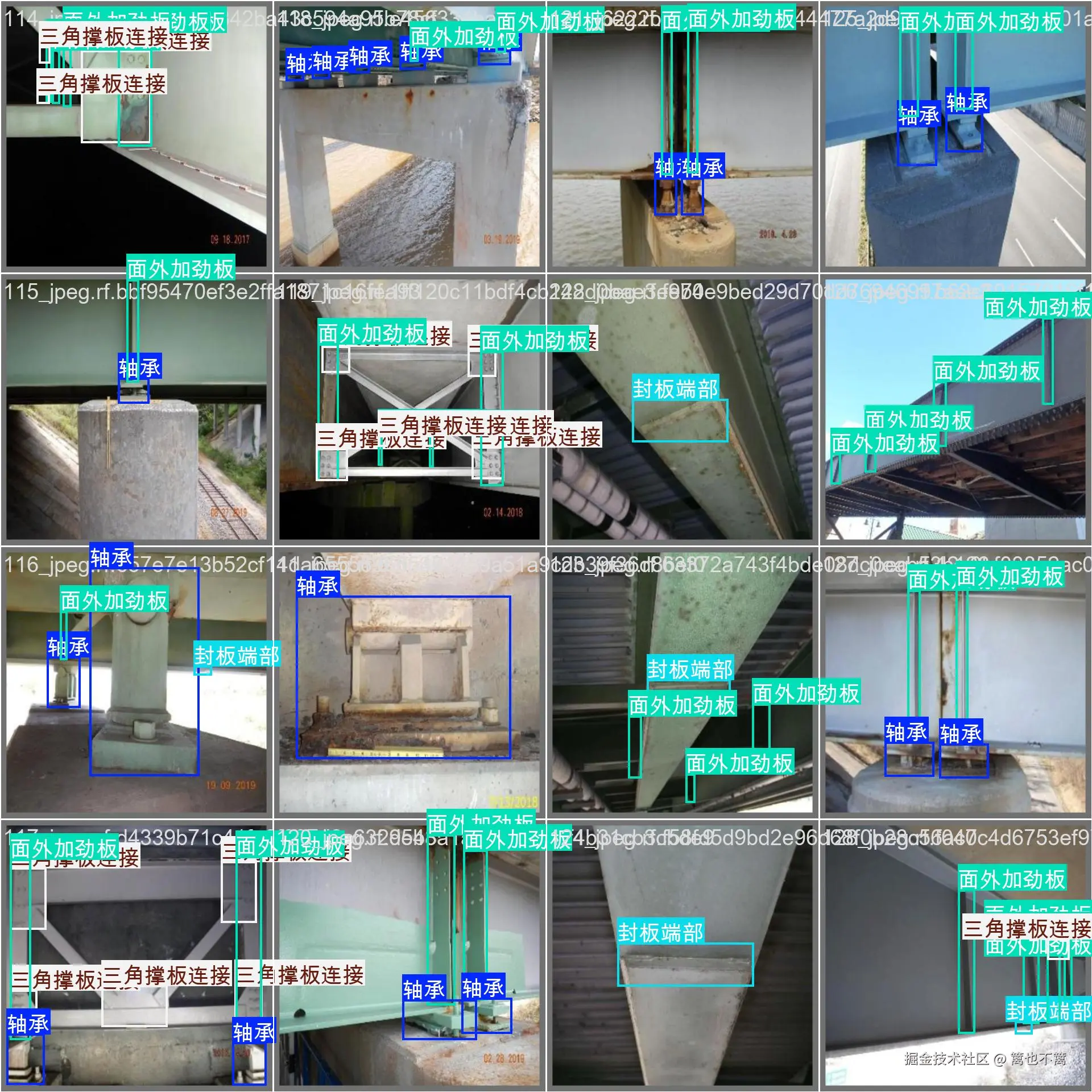

0: 轴承 —— 桥梁支座构件 1: 封板端部 —— Cover Plate 连接终止位置 2: 三角撑板连接 —— Gusset Plate 结构连接区域 3: 面外加劲板 —— Out-of-Plane Stiffener 构件
这四类目标均属于 桥梁钢结构中的关键受力或连接构件，在桥梁结构安全评估与结构损伤分析中具有重要意义。
🔍 数据特点
- 构件级精细标注：边界框精准定位关键结构部位
- 多尺度目标：涵盖远景整体结构与局部细节区域
- 复杂工程背景：包含锈蚀、阴影、涂层差异等干扰因素
- 真实工程场景采集：具备良好的泛化能力
🎯 适用方向
- 桥梁智能巡检系统开发
- 基于无人机的结构检测算法研究
- 钢结构构件自动识别
- 结构健康监测辅助分析
- 工程缺陷检测模型对比实验
总体而言，该数据集 规模适中、类别定义清晰、标注质量高，适合作为桥梁构件识别与损伤检测方向的训练数据资源，能够有效支持工程级目标检测模型的开发与验证。
数据集概述
随着城市化进程的不断加快，大量桥梁基础设施在现代交通网络中发挥着重要作用。桥梁不仅承担着公路、铁路以及城市交通的重要通行功能，同时也是城市基础设施体系中的关键组成部分。因此，桥梁结构的安全性和稳定性直接关系到交通安全与公共安全。
在桥梁的长期服役过程中，由于 车辆荷载、环境腐蚀、材料老化以及自然灾害等因素的影响，桥梁结构可能会出现不同程度的损伤或结构退化。例如：
- 支座部位受力异常
- 连接板结构变形
- 加劲构件出现损伤
- 构件连接区域存在安全隐患
为了确保桥梁长期安全运行，桥梁管理部门通常需要进行 定期巡检与结构健康监测。传统的桥梁巡检方式主要依赖人工现场检测，通过工程人员对桥梁构件进行目视检查并记录潜在问题。
然而，这种方式存在明显局限，例如：
- 检测效率较低
- 人工巡检成本较高
- 检测结果存在主观性
- 高空结构检测存在安全风险
随着人工智能技术的发展，利用 计算机视觉与深度学习技术实现桥梁自动化巡检逐渐成为研究热点。通过目标检测算法，可以自动识别桥梁关键结构构件，从而为桥梁损伤检测与结构健康评估提供基础数据支持。
本数据集正是在这一背景下构建的 桥梁构件目标检测数据集，旨在为相关研究提供可靠的数据基础，并推动智能巡检技术的发展。
背景
桥梁作为重要的交通基础设施，其安全性直接关系到城市交通系统的稳定运行。在全球范围内，大量桥梁已经进入中长期服役阶段，结构老化和损伤问题逐渐显现。
根据基础设施管理部门统计，桥梁损伤通常集中在以下关键结构区域：
- 桥梁支座（轴承）
桥梁支座是桥梁结构中承受和传递荷载的重要构件，其主要作用是：
- 支撑桥梁上部结构
- 传递车辆荷载
- 调节桥梁结构位移
一旦支座出现损伤或异常，可能会影响整个桥梁结构的稳定性。
- 封板端部
封板端部是钢结构桥梁中常见的连接终止位置，主要用于加强结构连接稳定性。如果该区域存在损伤或焊接缺陷，可能会导致结构连接强度下降。
- 三角撑板连接
三角撑板（Gusset Plate）通常用于钢结构构件之间的连接，是桥梁结构的重要连接部位。由于长期受力和环境因素影响，该区域容易出现疲劳损伤或结构变形。
- 面外加劲板
面外加劲板用于增强钢结构构件的稳定性，可以防止结构在受力时发生失稳或变形。如果该部位出现问题，可能会降低桥梁结构的整体刚度。
在传统桥梁巡检中，这些关键结构构件需要工程人员逐一检查，不仅耗费时间，而且难以实现高频率监测。
近年来，随着 无人机巡检技术与计算机视觉算法的发展，通过视觉识别技术自动检测桥梁构件逐渐成为研究热点。因此，构建一个高质量的桥梁结构检测数据集，对于推动智能巡检技术的发展具有重要意义。
数据集详情
为了保证数据集的实用性与可靠性，本桥梁检测数据集在 数据采集、标注规范以及数据质量控制等方面进行了系统设计。
1 数据采集
数据主要来源于真实桥梁工程环境，包括：
- 公路桥梁结构
- 城市立交桥
- 钢结构桥梁
- 大型交通桥梁
在采集过程中，采用多种拍摄方式，包括：
- 地面拍摄
- 仰视角拍摄
- 近距离构件拍摄
- 局部结构特写
这种多角度数据采集方式能够帮助模型学习不同视角下的结构特征，从而提升模型的泛化能力。
2 多环境数据覆盖
为了增强数据的多样性，数据采集涵盖了多种环境条件，例如：
- 晴天环境
- 阴天环境
- 逆光环境
- 阴影干扰场景
此外，部分图像还包含以下复杂背景因素：
- 钢结构锈蚀
- 涂层差异
- 工程设备遮挡
- 光照反射干扰
这些因素使数据更加接近真实工程环境。
3 数据标注
本数据集采用 目标检测常见的 Bounding Box 标注方式，对桥梁关键结构部位进行精确标注。
标注遵循以下原则：
- 边界框尽量贴合目标构件区域
- 保证不同类别标注一致性
- 避免重复标注
- 减少背景干扰
标注格式兼容 YOLO 标注格式，每张图片对应一个 .txt 文件，例如：
1 0.462 0.587 0.238 0.195
字段含义：
class_id x_center y_center width height
所有坐标均为 归一化坐标（0~1）。
这种标注方式可以直接用于：
- YOLOv5
- YOLOv7
- YOLOv8
- YOLOv9
也可以转换为 COCO 或 Pascal VOC 格式。
4 数据质量控制
为了保证数据集质量，在构建过程中进行了多轮数据检查，包括：
- 图像清晰度筛选
- 标注准确性复核
- 类别标签一致性检查
- 重复数据清理
通过这些步骤，可以有效减少数据噪声，提高模型训练效果。
适用场景
本桥梁检测数据集在多个工程与科研领域具有广泛应用价值。
1 桥梁智能巡检系统
在桥梁智能巡检系统中，可以利用目标检测模型自动识别桥梁关键结构构件，从而实现：
- 自动结构识别
- 关键部位定位
- 巡检图像分析
这能够大幅提高桥梁巡检效率。
2 无人机桥梁检测
在桥梁检测中，无人机已经成为重要的巡检工具。通过无人机采集图像并结合目标检测算法，可以实现：
- 自动识别桥梁关键结构
- 快速筛选异常区域
- 提高巡检覆盖效率
3 结构健康监测研究
在结构健康监测（SHM）研究中，视觉数据可以作为重要的辅助信息来源。例如：
- 识别关键结构构件
- 辅助损伤检测
- 支持结构安全评估
4 目标检测算法研究
该数据集同样适用于计算机视觉研究，例如：
- 目标检测算法性能对比
- 模型轻量化研究
- 小目标检测研究
- 工程场景检测算法研究
研究人员可以利用该数据集进行不同模型结构的实验验证。
心得
在计算机视觉工程项目中，很多研究者往往过于关注模型结构改进，例如：
- 引入注意力机制
- 改进特征融合网络
- 设计新的检测头
然而在实际工程应用中，高质量数据集往往比复杂模型更重要。
一个优秀的工程数据集通常需要具备以下特点：
真实工程场景 数据来源于真实应用环境。
多样化数据分布 不同角度、不同光照、不同尺度目标。
规范化标注 保证标签准确一致。
合理的数据划分 避免训练数据泄漏。
本桥梁检测数据集在设计时充分考虑了这些因素，因此不仅适用于科研实验，也适用于工程级系统开发。
结语
随着人工智能技术在工程领域的不断发展，智能巡检与自动化检测已经成为基础设施管理的重要发展方向。
桥梁作为关键交通基础设施，其安全性和稳定性始终是工程管理的重要内容。通过计算机视觉技术实现桥梁结构自动识别与损伤检测，将大幅提升桥梁巡检效率与安全管理水平。
本 桥梁损伤目标检测数据集 通过真实工程场景采集、多类别结构标注以及规范化数据结构设计，为桥梁智能检测研究提供了可靠的数据基础。
无论是用于：
- 深度学习算法研究
- 桥梁巡检系统开发
- 无人机检测算法验证
- 工程视觉检测应用
该数据集都能够提供良好的数据支持。
希望本数据集能够帮助更多研究人员与工程开发者开展相关研究，共同推动 智能基础设施检测技术的发展。
