通过MATD3 求解 UAV-Assisted MEC 问题的论文的读书笔记这是一篇论文的读书笔记，论文主要研究了一种

简介

本文章是《Multi-Agent Deep Reinforcement Learning for Task Offloading in UAV-Assisted Mobile Edge Computing》这篇论文的阅读笔记。这篇论文研究了一种多动态无人机，多EC（边缘云，即：边缘计算节点）协作的算法。研究联合考虑了无人机轨迹、计算任务分配和通信资源管理等问题，以获得最小的执行延迟和能量消耗。

背景

如今越来越多的移动应用任务变得计算密集型和延迟敏感，但这些任务可能会给计算和电池能力有限的用户设备（UE）带来巨大挑战。而多接入点边缘计算（multi-access edge computing）被认为是能够解决这个问题的技术。

但是该技术也面临着一定的问题，1. 在偏远地区也具有不少的UE需要移动边缘计算，但这些地区的基础设施分布稀疏，环境不确定性高。2. 可能有大量用户同时需要计算密集型服务。

这个问题可以通过多无人机辅助MEC系统进行解决。在这个结构中，无人机充当飞行的MEC服务器，由于它能够离UE更近，所以它能够以较低的网络开销和卸载时延提供卸载服务。

工作

设计了多个无人机和多个EC来分担UE的计算任务。提出了以最小执行延迟和最小能耗为目标的UE任务卸载优化问题。提出了一种用于无人机航迹获取、计算任务分配和通信资源管理的协作多智能体DRL(MADRL)方法。

研究了多无人机多EC-MEC系统中的协同任务卸载策略，其中无人机和EC协同卸载UE的计算任务。
通过联合设计无人机的航迹、计算任务分配和通信资源管理，建立了以系统总费用最小为目标的任务卸载优化问题。
使用MATD3进行求解
进行仿真实验分析


系统建模

M代表UEs，N代表UAVs，K代表ECs，每一个UE所要处理的任务为 $W_m=(D_m, C_m, \lambda_m)$ ，分别代表任务大小，CPU时钟周期，任务到达率。

UE不能进行本地计算，无人机向地面UE提供边缘计算服务。

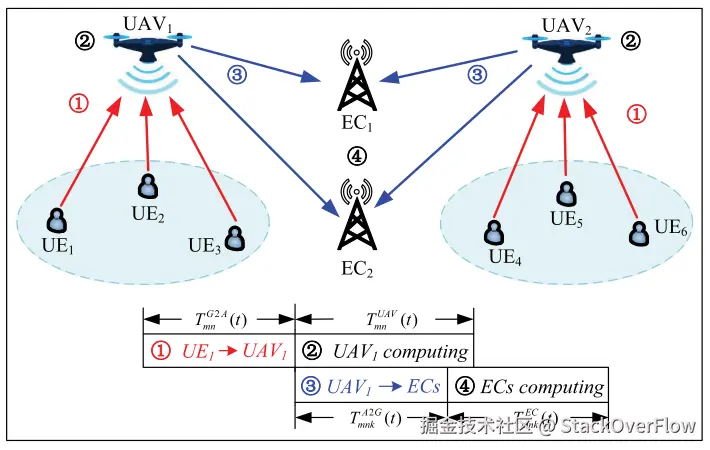

无人机是轨迹是精心规划的（意思是：轨迹不会重叠，这使得无人机之间不会碰撞），并且每台无人机会在一个分区内为地面UE提供边缘计算服务，每个分区之间不会重合。每台无人机都通过无线回程链路（the wireless backhaul links）与单个地面边缘云进行连接（那为什么fig. 1画的是与多个）

本实验的任务卸载流程由四部分组成：

UEs卸载到UAVs
在UAVs处计算
从UAVs卸载到ECs
在ECs处计算

UAVs 移动

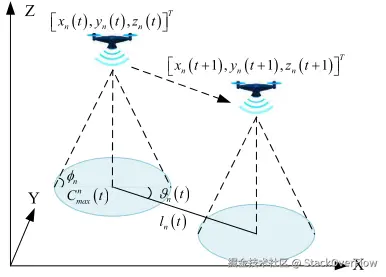

UAV的移动是3D的，t时刻，UAV n的坐标为 $\omega_n(t)=[x_n(t),y_n(t),z_n(t)]^T$ ，并且令 $v_n(t)=[x_n(t),y_n(t)]$ 为UAV n在t时刻的二维坐标。假设UAV n在水平飞行时会用方向角 $\vartheta_n(t)$ 飞 $l_n(t)$ 的距离，故：下一时刻的x和y为： $x_n(t+1)=x_n(t)+l_n(t)cos(\vartheta_n(t))$ ， $y_n(t+1)=y_n(t)+l_n(t)sin(\vartheta_n(t))$ 。

另外，假设UAV n有一个最大仰角 $\phi_n$ ，此时在时间t，UAV n的最大水平服务半径 $C_{max}^n(t)=z_n(t)\tan(\phi_n)$ 。


并且UAV的移动有以下约束：

$Z_{min}\le z_n(t) \le Z_{max}$ ，表示UAV的高度介于最大高度和最小高度之间
$l_n(t)=||v_n(t+1)-v_n(t)||\le L_{max}^h$ ，表示一个时间段内的水平的移动距离不会超过一个时间段最大水平移动距离（因为速度有限）
$\Delta z_n(t)=|z_n(t+1)-z_n(t)|\le L_{max}^v$ ，表示一个时间段内的高度的移动距离不会超过一个时间段最大高度移动距离（因为速度有限）

此外为了保证无人机在服务的矩形区域内移动，必须满足以下移动约束：

$0 \le x_n(t)\le X_{max}$ ， $X_{max} Y_{max}$ 分别代表矩形边长
$0\le y_n(t) \le Y_{max}$

并且为了确保任意两个无人机的覆盖范围不能相互重叠，必须满足以下重叠约束： $||v_n(t)-v_j(t)||\ge [C_{max}^n(t)+C_{max}^j(t)]$ ，即：任意两架无人机的水平距离必须大于等于这两架无人机最大水平半径之和。

为了避免任意两个无人机之间的碰撞，无人机的距离应不小于最小距离 $D_{min}$ ，故UAV还有以下约束： $||\omega_n(t)-\omega_j(t)||\ge D_{min}$ 。

若多个UE位于某个特定的UAV的覆盖范围内，则这些UE都会由该UAV进行服务。令UAV n在时间t时服务的UEs为 $M_n(t)$ ，令 $\rho_m^n(t)$ 为一个二进制变量，值为1时代表UE m被UAV n服务，反之则为0。假设在任何时刻，每个UE仅能被唯一的UAV服务。

从UEs传输到UAVs

令UE m的坐标为 $\omega_m(t)=[x_m(t),y_m(t),0]^T$ ，则UAV n与UE m的距离为： $d_{mn}(t)=||\omega_n(t)-\omega_m(t)||$ 。本文假定地面UE通过正交频分多址技术与UAV进行通信，则可以忽略每个无人机覆盖范围内不同UE之间的干扰。由于UAV是在空中活动，故LOS信道衰减比其他的因素居于主要地位。无人机的高机动性引起的多普勒频移（The Doppler shift）可以假定在UE处得到了完美的补偿。故基于上述分析，G2A（UEs传输到UAVs）的信道增益可以用自由空间路径损耗（free-space path loss model）来表示： $h_{mn}(t)=g_0/[d_{mn}(t)]^2$ ，其中 $g_0$ 表示参照距离为1米的功率增益。

在任务卸载过程中假设上行链路带宽 $B_u$ 平均分配给每一个UE，所以UE m与UAV n之间的G2A传输速率为：香农公式.png ，其中 $P_m$ 是UE的传输功率， $\sigma_u^2$ 为在UAV的加性高斯白噪声功率。所以G2A传输时延为： $T^{G2A}_{mn}(t)=D_m/R_{mn}(t)$ ，传输能耗为：， $P_n^r$ 为UAV接收功率。


在UAV进行边缘计算

每个UAV接收到UEs处的所有输入数据后，进行保留多少数据在本地进行计算的决策。定义 $\gamma^n_{mk}(t)$ 和 $\gamma_{m0}^n(t)$ ，它们的取值都为[0, 1]，代表着UE m的任务在EC k和UAV n执行的百分比。UAV n处理UE m的任务的计算延迟为： $T^{UAV}_{mn}(t)=\gamma^n_{m0}(t)D_mC_m/f_{mn}(t)$ ，其中 $f_{mn}(t)$ 代表UAV n分配UE m的计算资源，而计算资源 $F_u$ 则是被平均分配给每个被服务的UE，即： $f_{mn}(t)=F_u/M_n(t)$ 。对于UAV n处理UE m的任务的计算能耗为： UAV计算能耗.png ，其中系数 $\kappa\gt0$ 。

从UAVs 到 ECs 的A2G传输

EC k是有一个固定的坐标 $\omega_k=[x_k, y_k, 0]^T$ ，EC k与UAV n之间的距离为： $d_{kn}(t)=||\omega_n(t)-\omega_k||$ 。UAV n与EC k之间的A2G信道增益被定义为： $h_{nk}(t) = g_0/[d_{kn}(t)]^2$ 。UAV n与EC k之间的数据传输速率为：![](./assert/传输速率 UAV to EC.png)。其中 $B_k$ 是预先分配给EC k的带宽， $P^t_n(t)$ 代表UAV n的传输功率， $\sigma^2_e$ 是每个EC的加性高斯白噪声功率。

所以UE m到EC k之间通过A2G链路的传输时延可以定义为： $T_{mnk}^{A2G}=\gamma_{mk}^n(t)D_m / R_{nk}(t)$ ，相似的，UE m和EC k通过UAV n的A2G传输能耗为： $E_{mnk}^{A2G}(t)=P_n^tT^{A2G}_{mnk}(t)=\gamma_{mk}^n(t)D_mP_n^t/R_{nk}(t)$ 。

ECs边缘计算

从无人机处获得数据后，ECs开始处理计算任务，在EC k的计算时延为： $T_{mnk}^{EC}(t)=\gamma_{mk}^n(t)D_mC_m/f_{mk}(t)$ ，其中 $f_{mk}(t)$ 代表着分配给UE m的计算资源，EC的计算资源是平均分配给每一个UE，即： $f_{mk}(t)=F^e_k/M$

问题建模

当所有UE的计算任务完成后，UAV的能耗为： UAV总能耗.png ，其中 $\rho_m^n(t)$ 为在t时刻UE m是否卸载到UAV n， $\lambda_m$ 为任务到达率。

因为UAV计算和传输到ECs可以并行，所以该边缘计算系统的执行延迟为：


cost为 $U_n(t)=\omega_1E_n(t)+\omega_2T_n(t)$

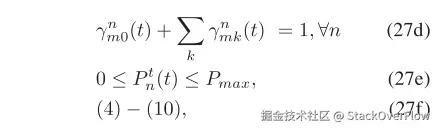

将联合优化任务建模为：

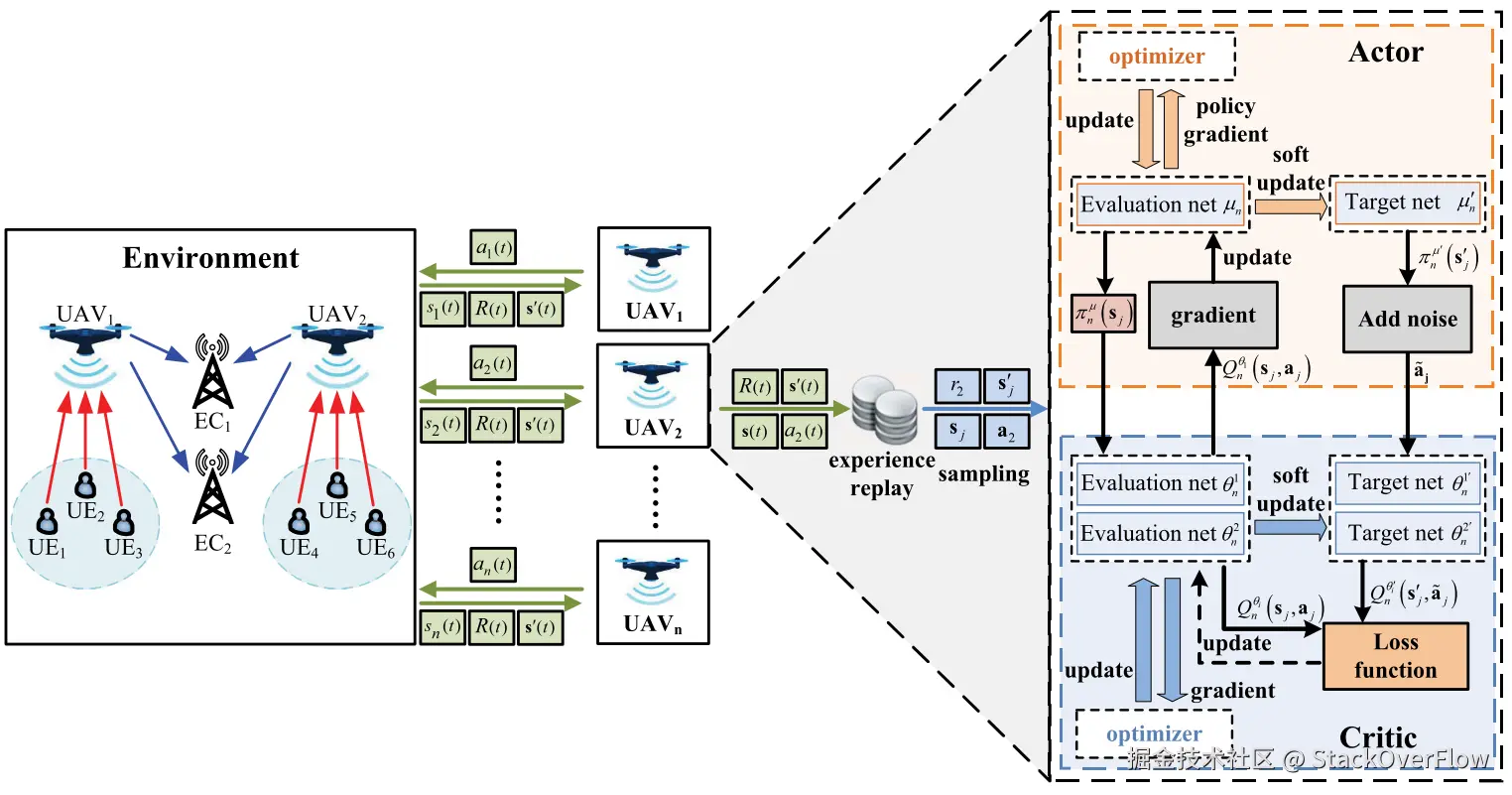

MADRL 求解任务卸载优化问题

本文将上述提到的问题建模为一个扩展的MDP，采用多智能体的强化学习进行求解。其中：

智能体集合：其中每架无人机作为一个智能体，学习其位置，发射功率和任务配比方案，并获得最小的系统总成本。
状态空间：UAVs的三维坐标 $s(t)={\omega_1(t),...,\omega_N(t)}$
动作空间：动作空间是每个无人机的动作空间集合。而每台UAV都需要确定其运动（水平飞行距离，水平方向角，垂直飞行距离）、发射功率和任务分配比例，所以动作空间 $a_n(t)$ 为： $a_n(t)=\{l_n(t),\vartheta_n(t),\Delta z_n(t),P_n^t(t),\gamma_{mk}^n(t),\forall k\}$ ，（原文有各个数据的取值范围）
奖励函数：系统成本的负数，即：，其中 $\eta_1,\eta_2,\eta_3$ 分别表示与重叠约束、碰撞约束和覆盖约束相关的惩罚。具体地说，任意两个UAV的水平距离不满足水平约束时，这两个无人机都要得到一个 $\eta_1$ 惩罚，任意两个UAV之间的距离不满足碰撞约束时，则都要受到 $\eta_2$ 惩罚，当任何UE都未被无人机覆盖时，所有无人机都将遭到含有 $\eta_3$ 这项的惩罚。
