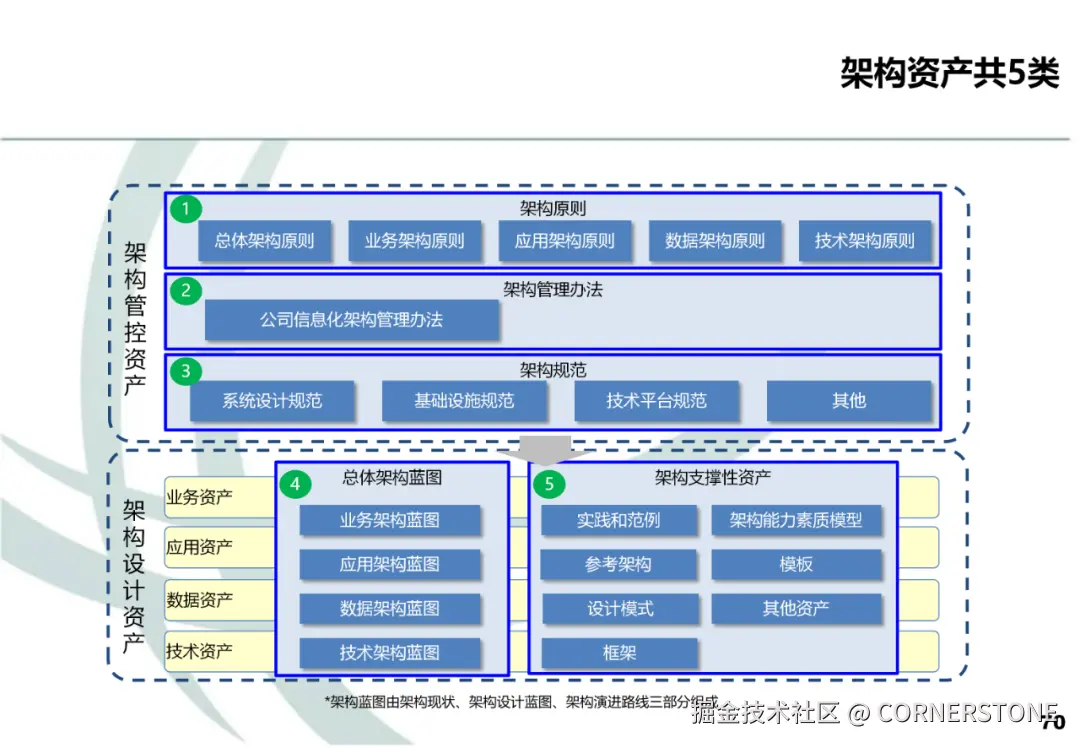

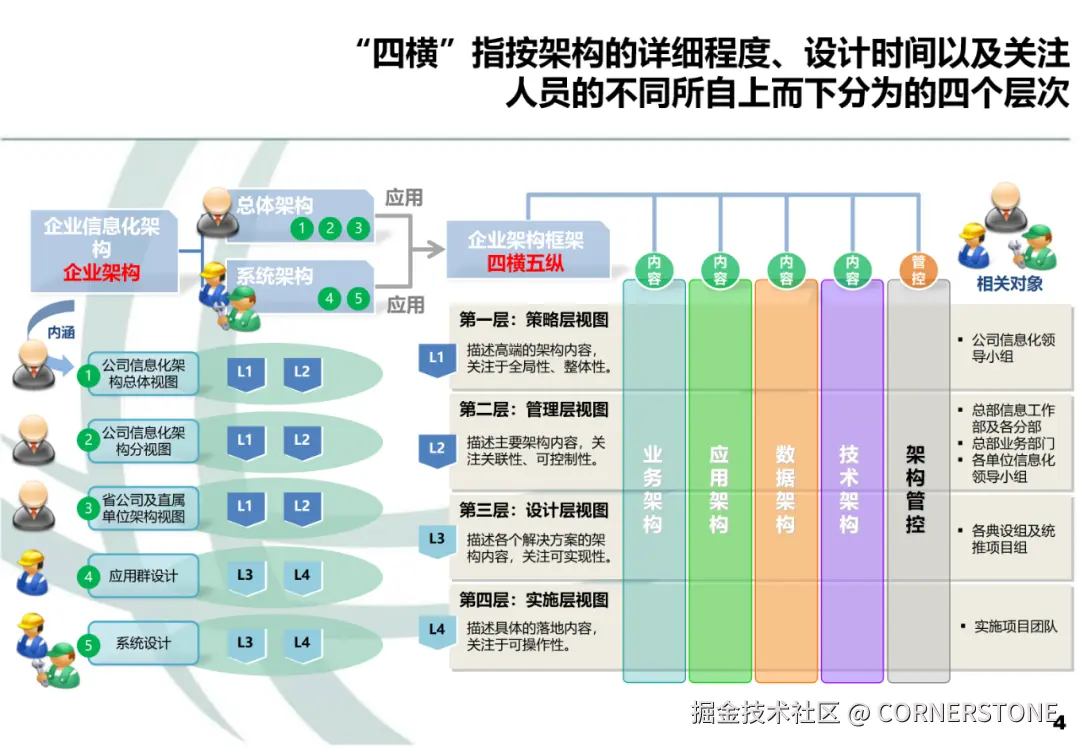

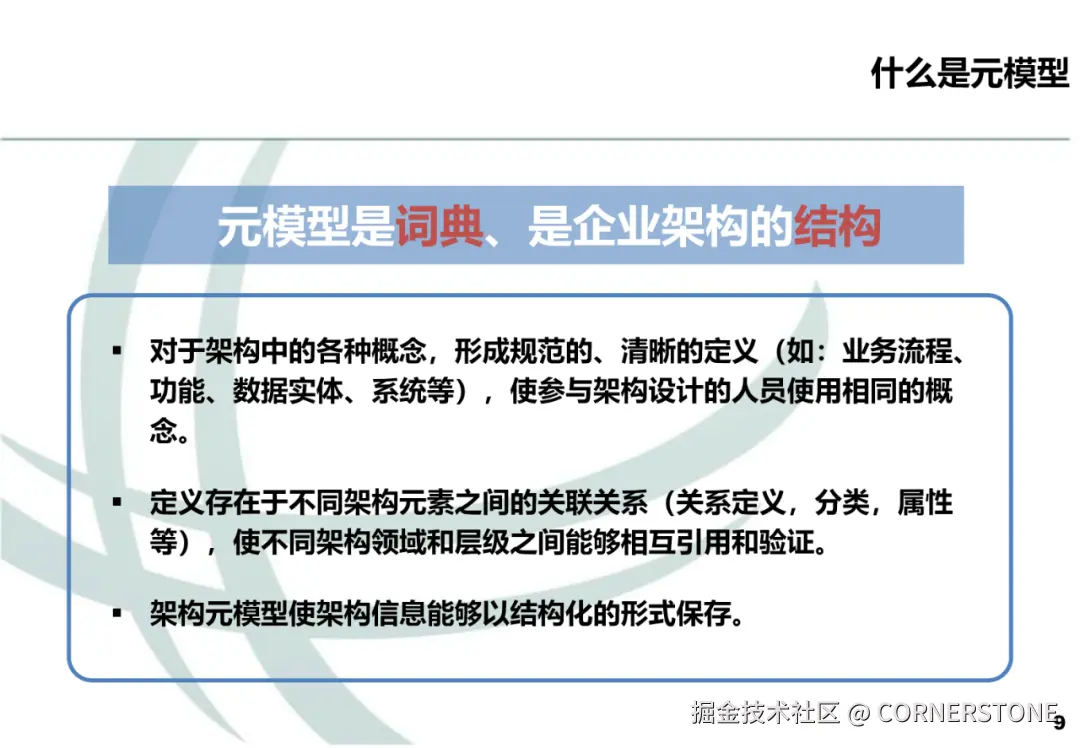

一、业务架构
目的
根据企业战略，以价值链梳理业务开展流程，识别上下游依赖关系，从业务和产品的视角描述整个平台或产品的实现过程。业务架构是连接战略与执行的蓝图，确保业务活动与战略目标对齐。
设计步骤
1、战略识别与调研
走访业务部门，通过问卷调查、访谈等方式识别企业战略目标与核心价值主张。
2、外部环境分析
分析宏观背景（风口）、行业空间（天花板）、竞争情况（赛道）以及上下游产业链关系。
3、内部因素评估
梳理商业模式、技术壁垒、资源投入等内部条件，明确核心能力与资产。

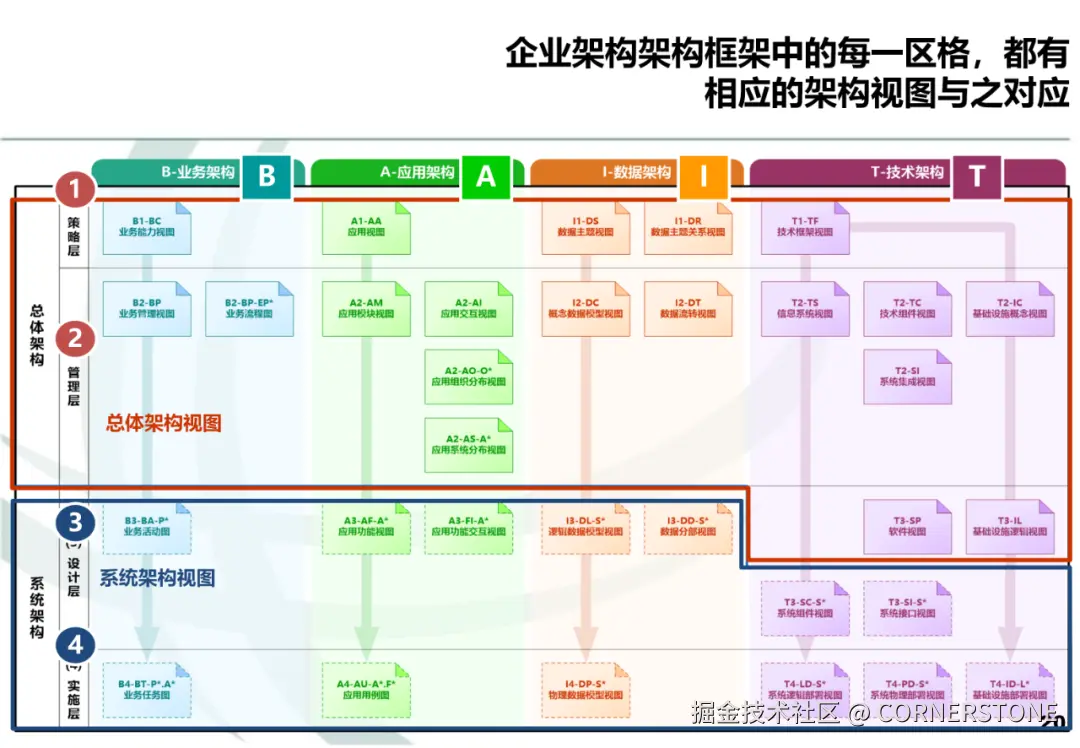

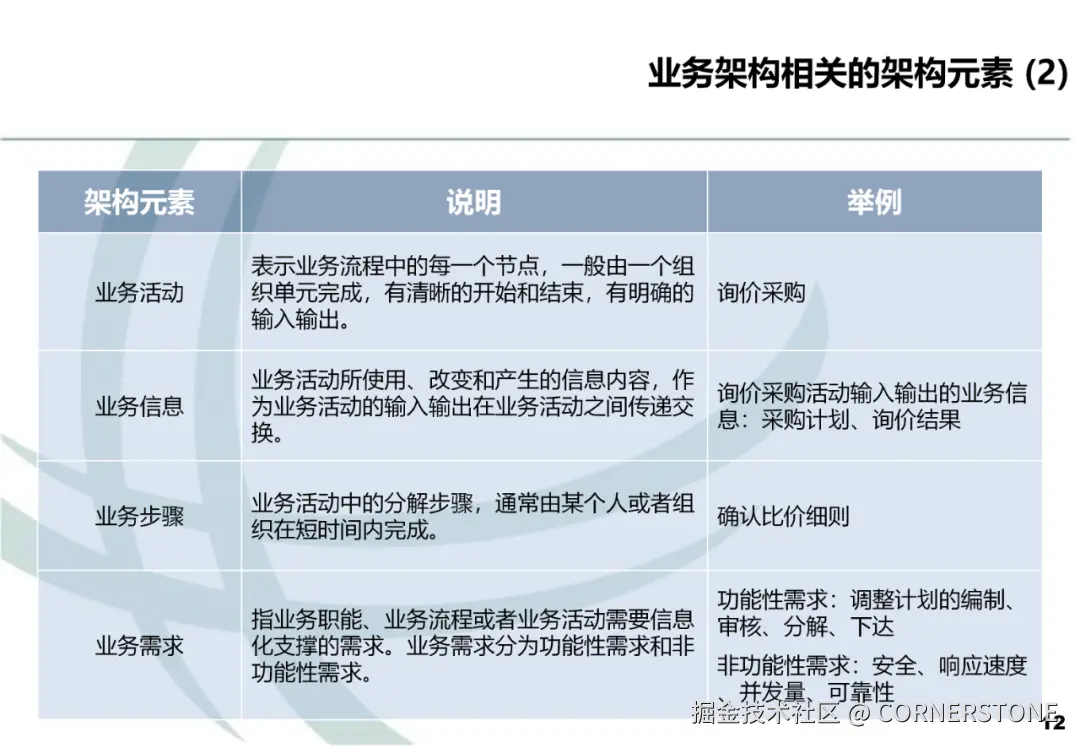

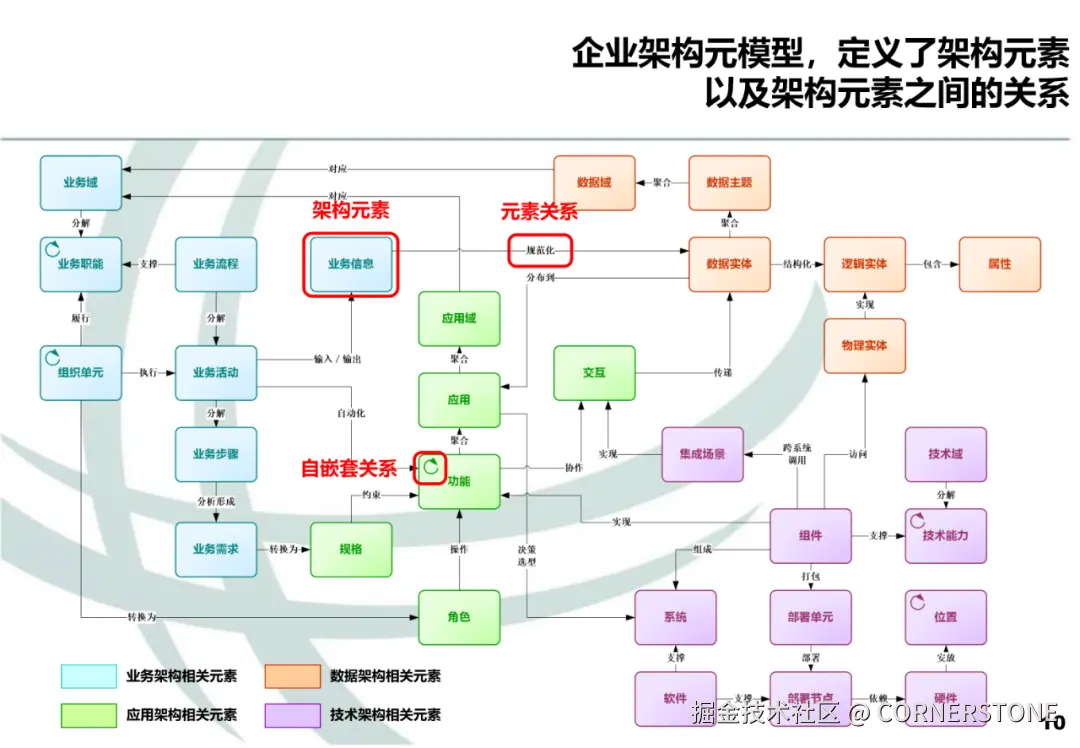

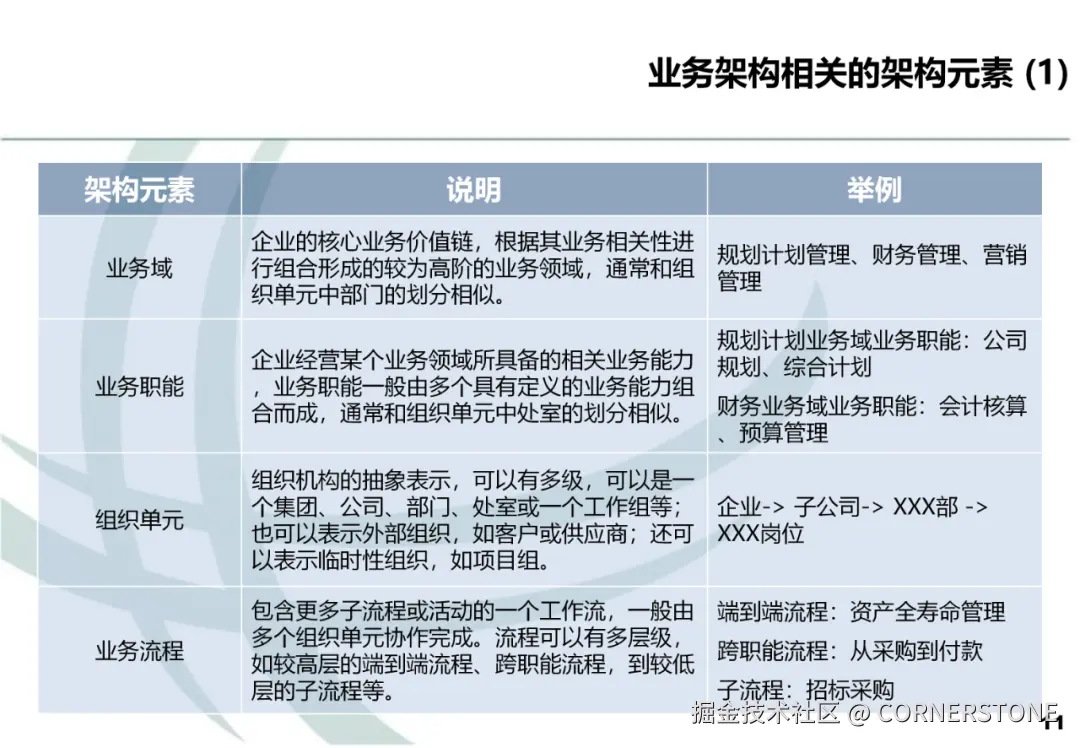

4、构建业务架构核心内容
- 业务策略：战略目标、价值主张、关键举措。
- 价值链：主价值链（研发、生产、营销等）与辅助价值链（人力、财务等）。

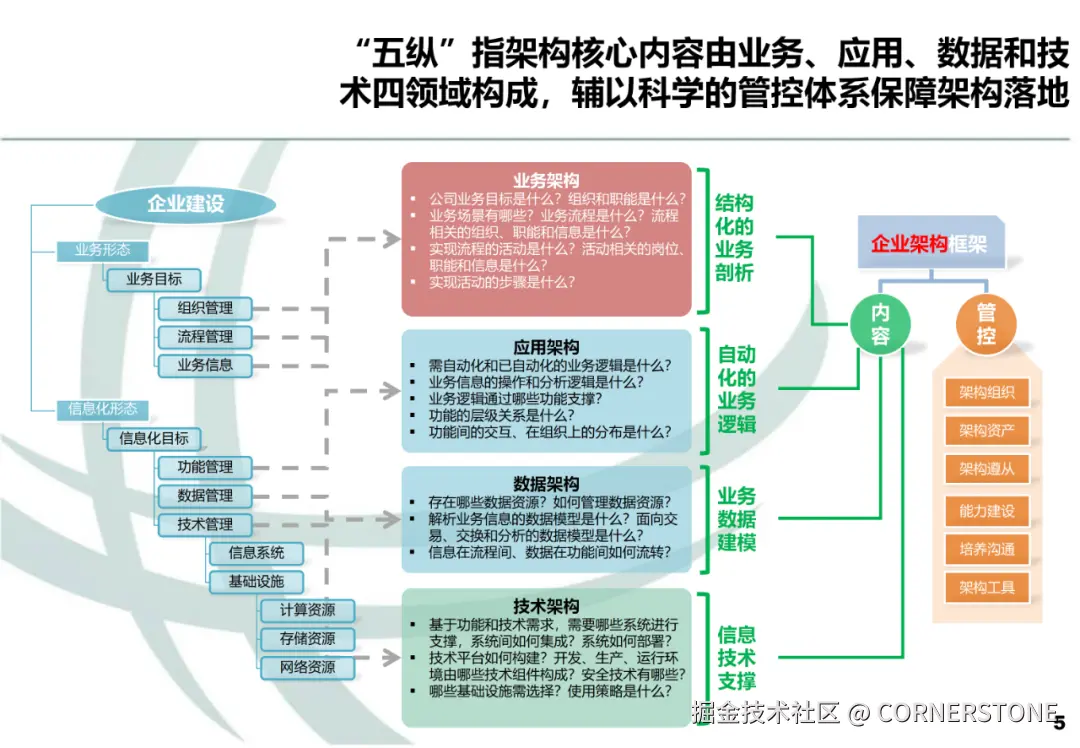

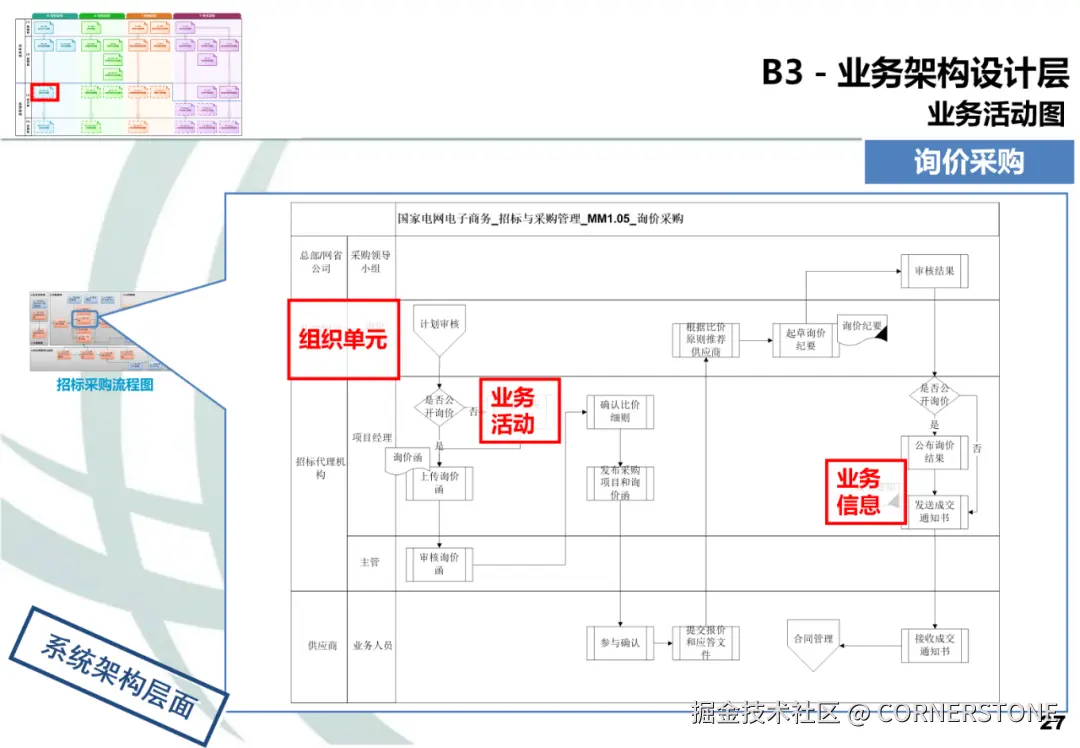

- 业务流程：端到端的业务活动序列，包含关键决策点与流转规则。
- 业务功能：支撑流程的能力单元，如订单管理、客户服务等。
- 业务数据：业务流程中产生和使用的关键数据实体（如订单、客户、产品）。
- 业务组织：角色、岗位、部门设置及职责划分。

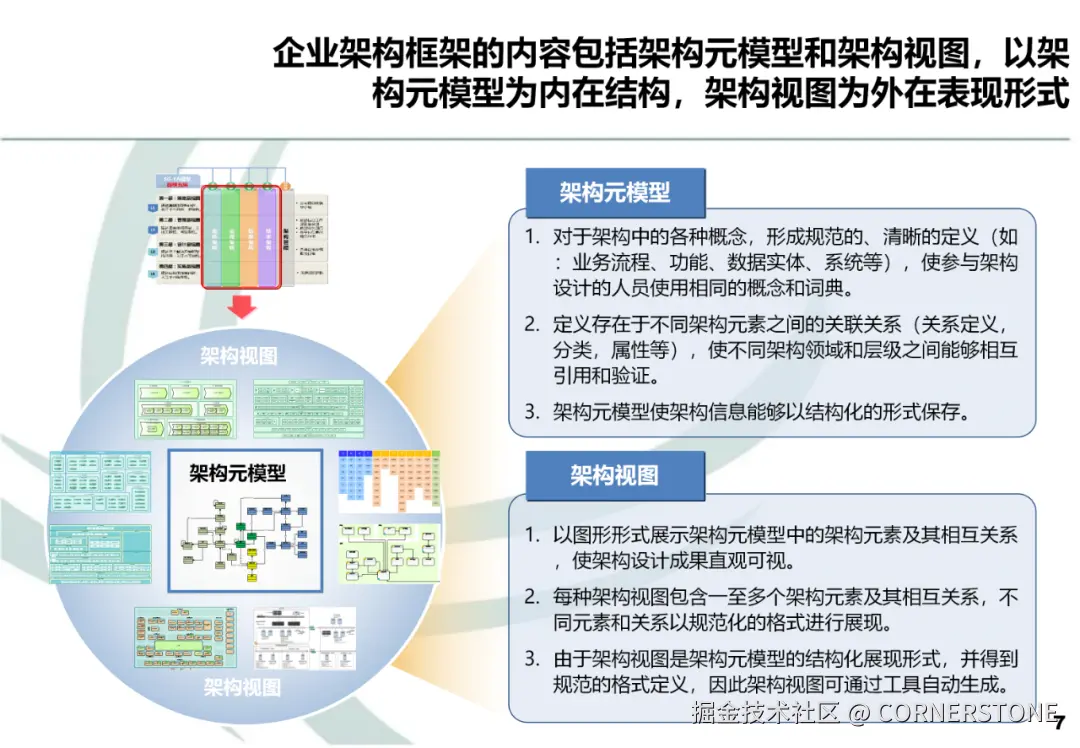

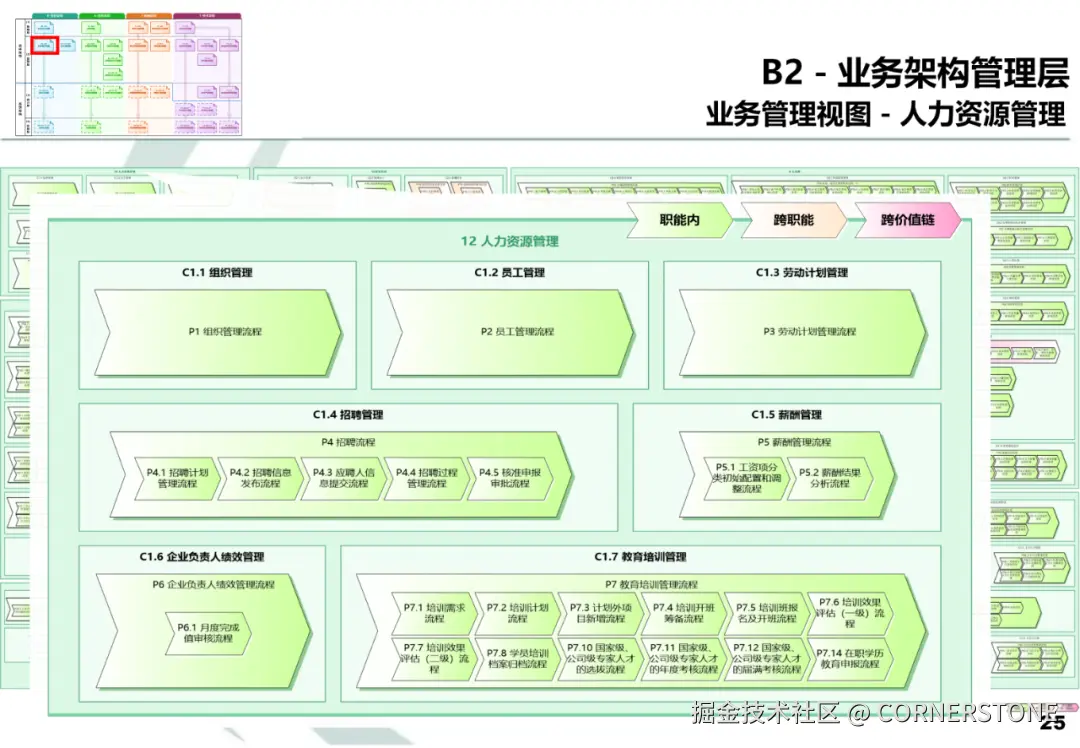

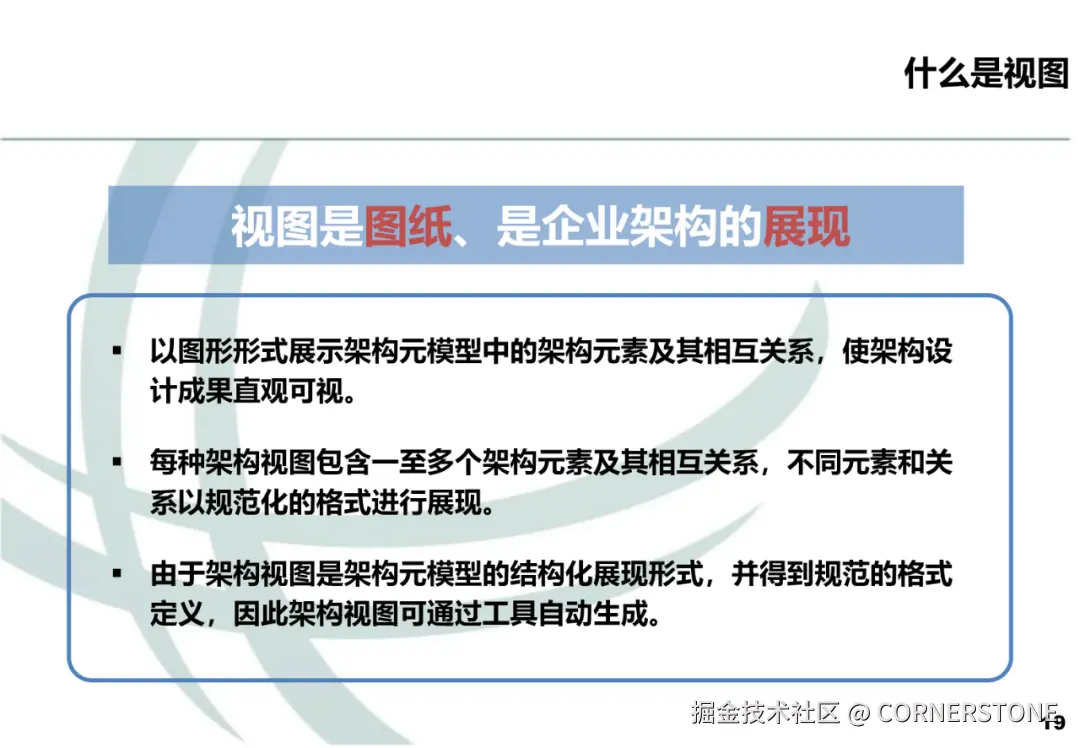

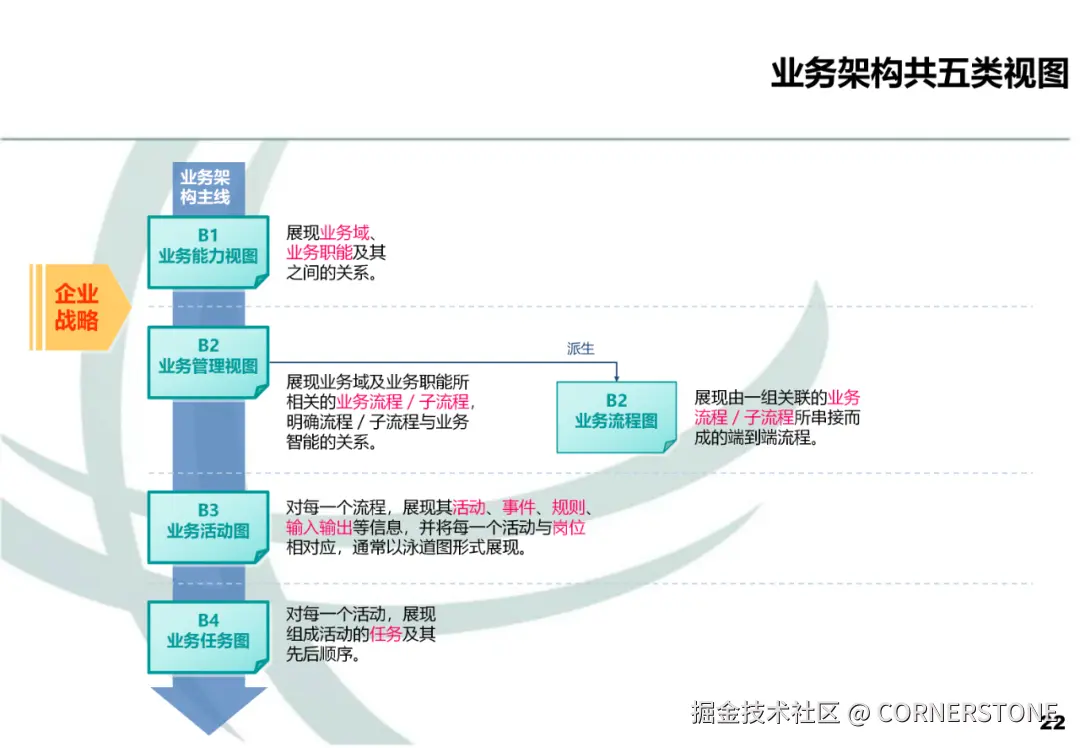

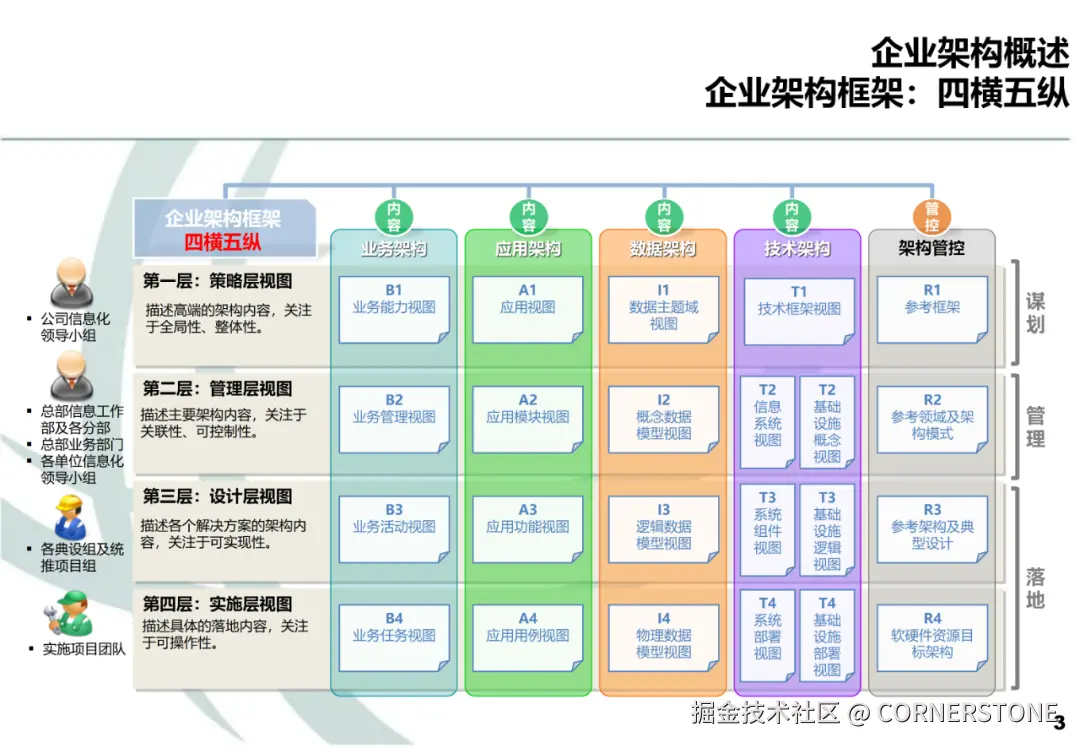

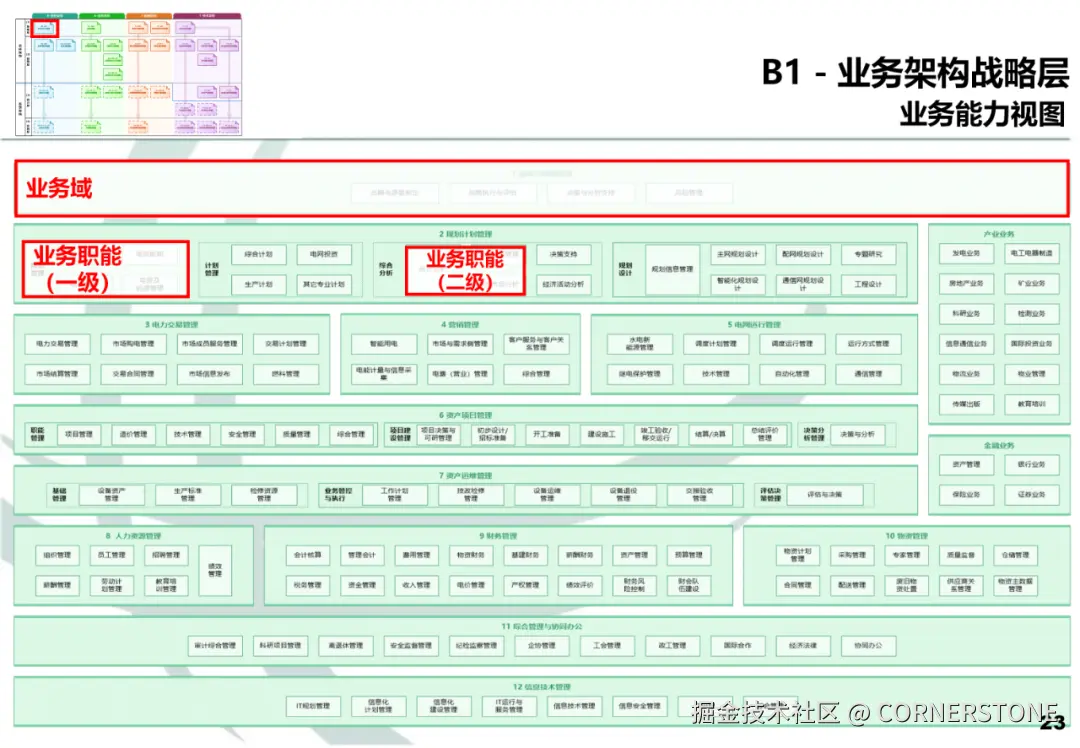

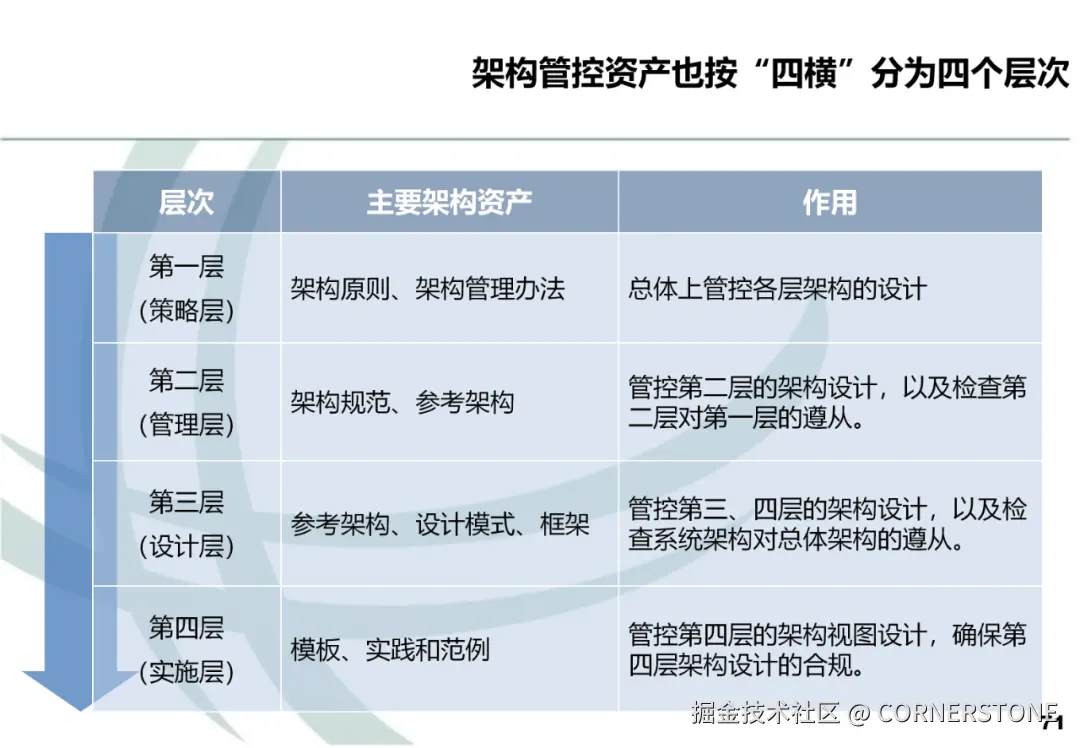

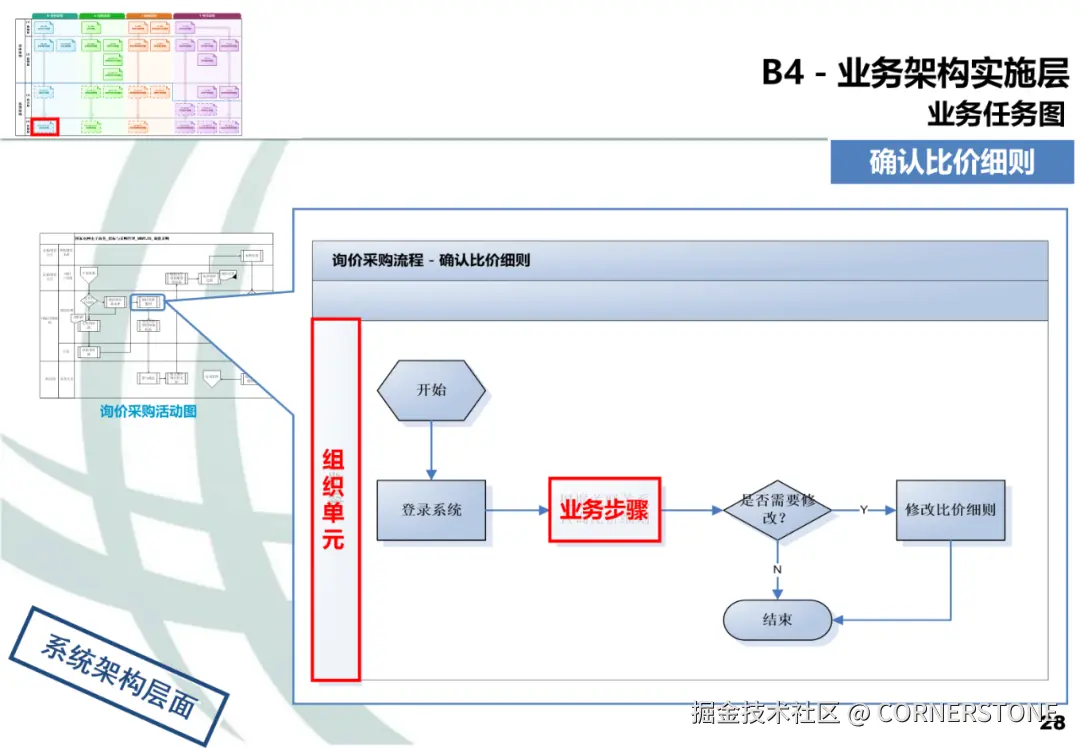

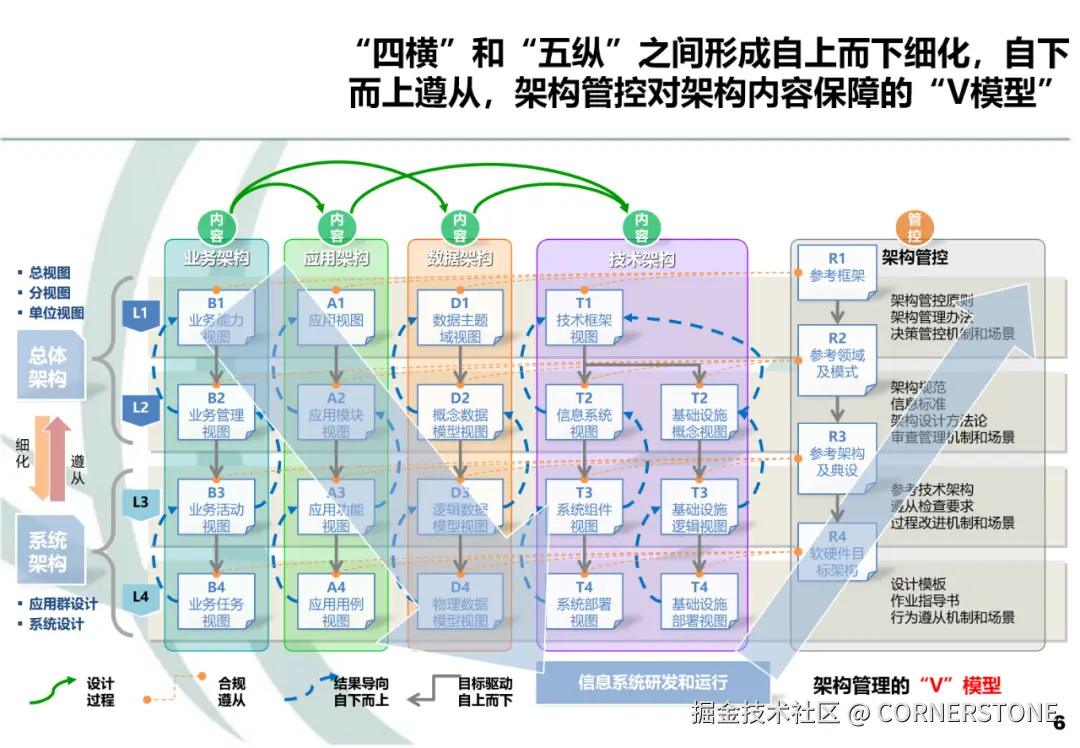

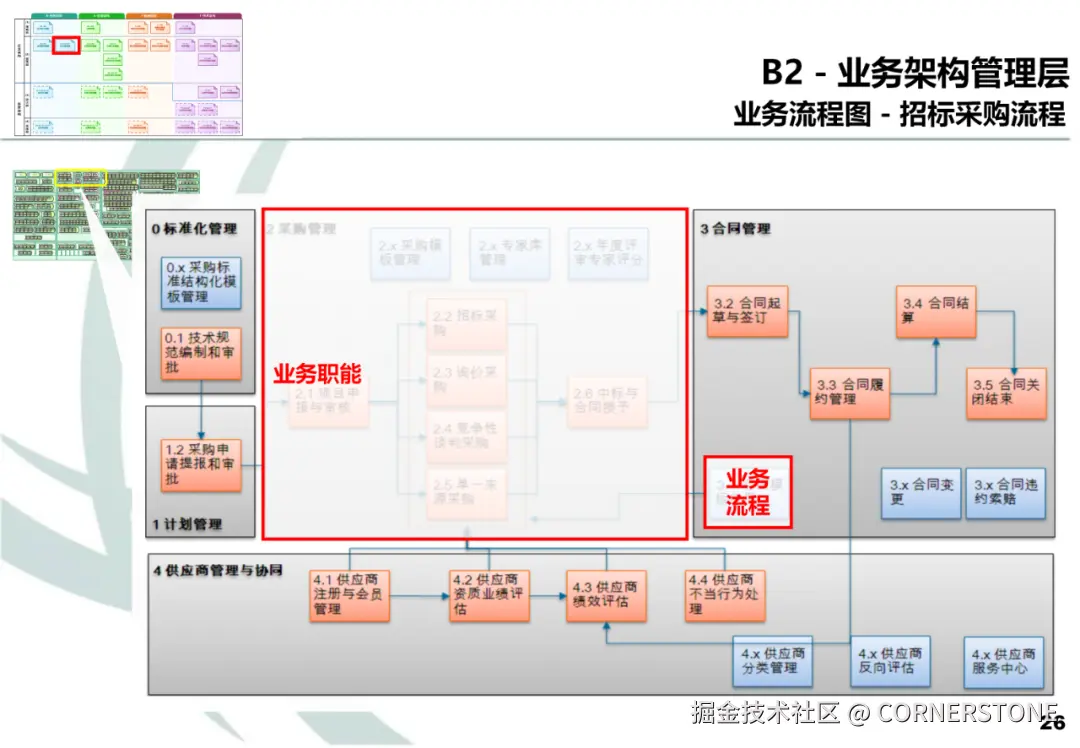

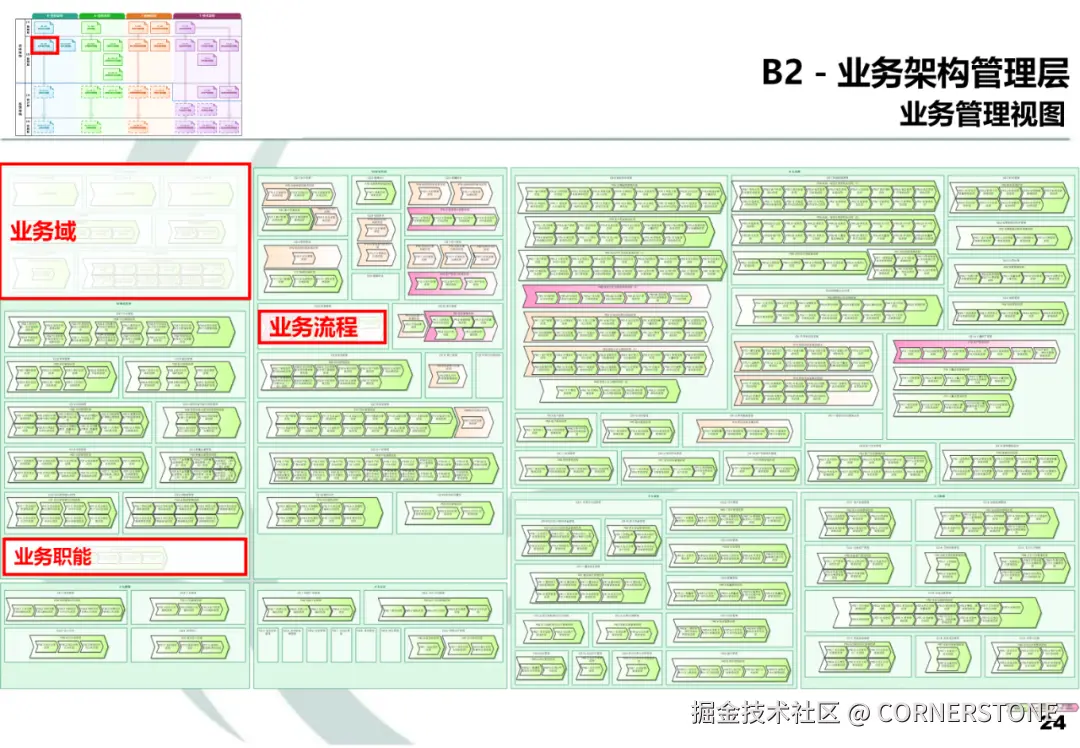

如何绘制业务架构图？
口诀：一理场景画流程，二列页面和模块，三把功能来聚类，四五纵横法上阵
- A) 根据用户操作流程，罗列功能模块。
- B) 形成功能矩阵，明确功能间的依赖关系。
- C) 横向分层（如接触层、业务层、支撑层），纵向分域（如市场域、销售域、服务域）。
最终产出业务架构图，清晰呈现业务组件及其关系。
二、应用架构
目的
明确支持业务和数据处理需要哪些应用系统，完成从业务到IT的转换。应用架构是业务能力的数字化载体，确保各系统高效协同，实现业务流程的自动化与信息化。
设计步骤
1、业务到IT的转换
基于业务架构图，识别支撑每个业务功能所需的应用程序和组件（上接业务）。
2、应用划分与优化
对识别出的应用进行合理拆分或聚合，遵循高内聚低耦合原则（核心设计）。
3、应用与业务要素的关系设计
明确每个应用所支撑的业务功能、流程及涉及的数据实体（核心设计）。
4、应用集成与交互设计
规划应用间的接口、API、消息通信等集成方式，明确交互协议与数据格式（下接开发）。

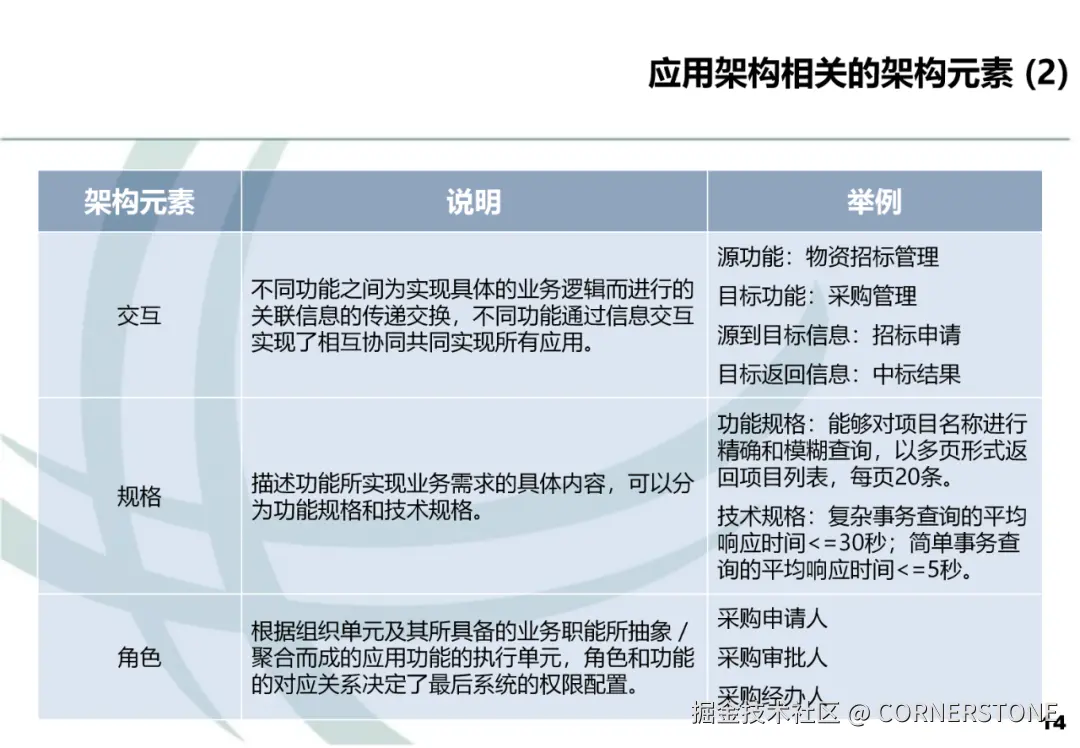

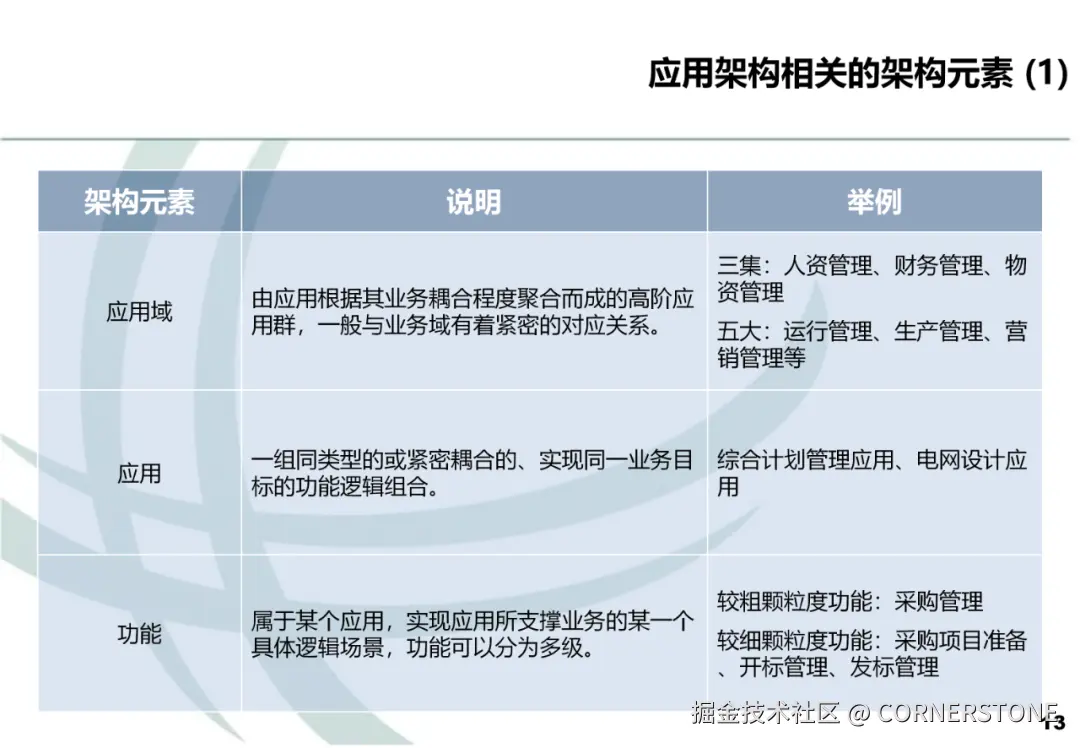

应用架构核心组成部分
- 应用系统：核心软件模块，如CRM、ERP、SCM。
- 应用功能：系统内提供的具体业务能力。
- 应用交互：系统间的协同方式。
- 应用集成：集成模式与标准。
- 用户交互：前端界面与用户体验设计。
- 应用治理：全生命周期管理策略。

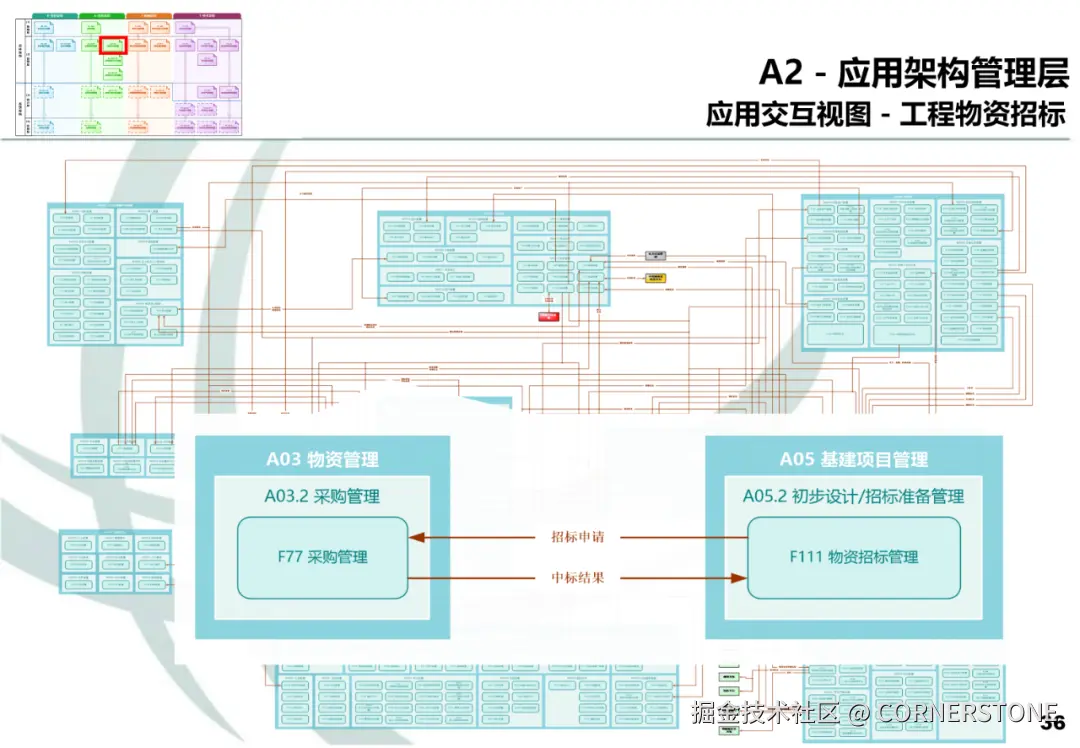

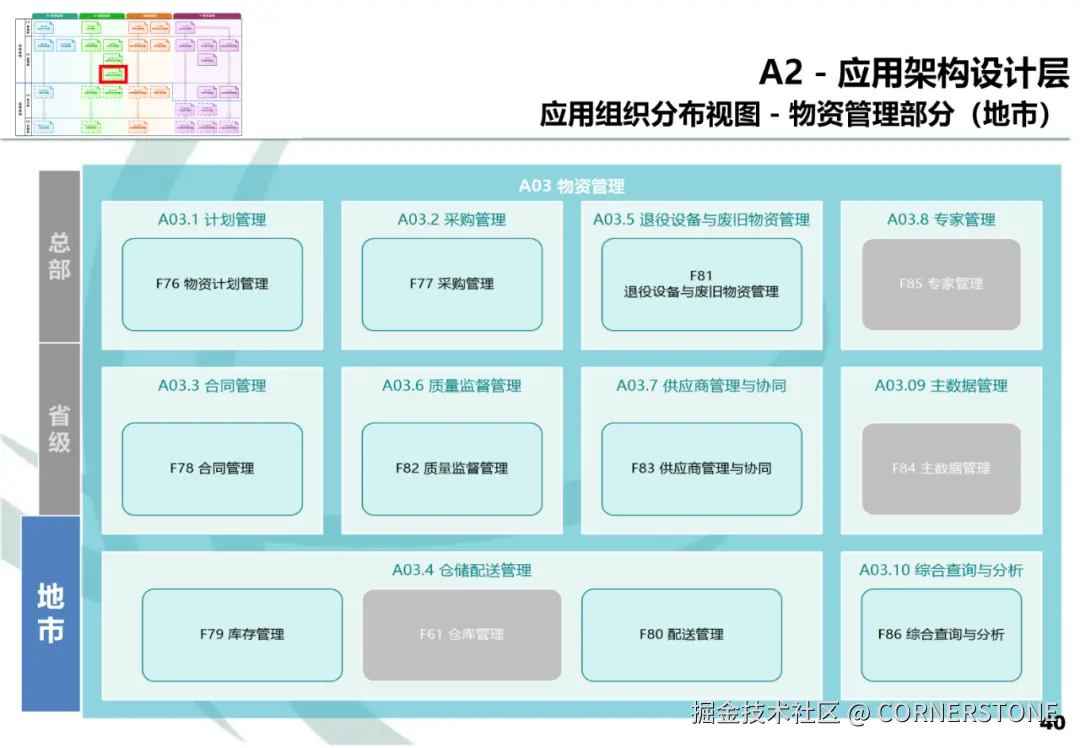

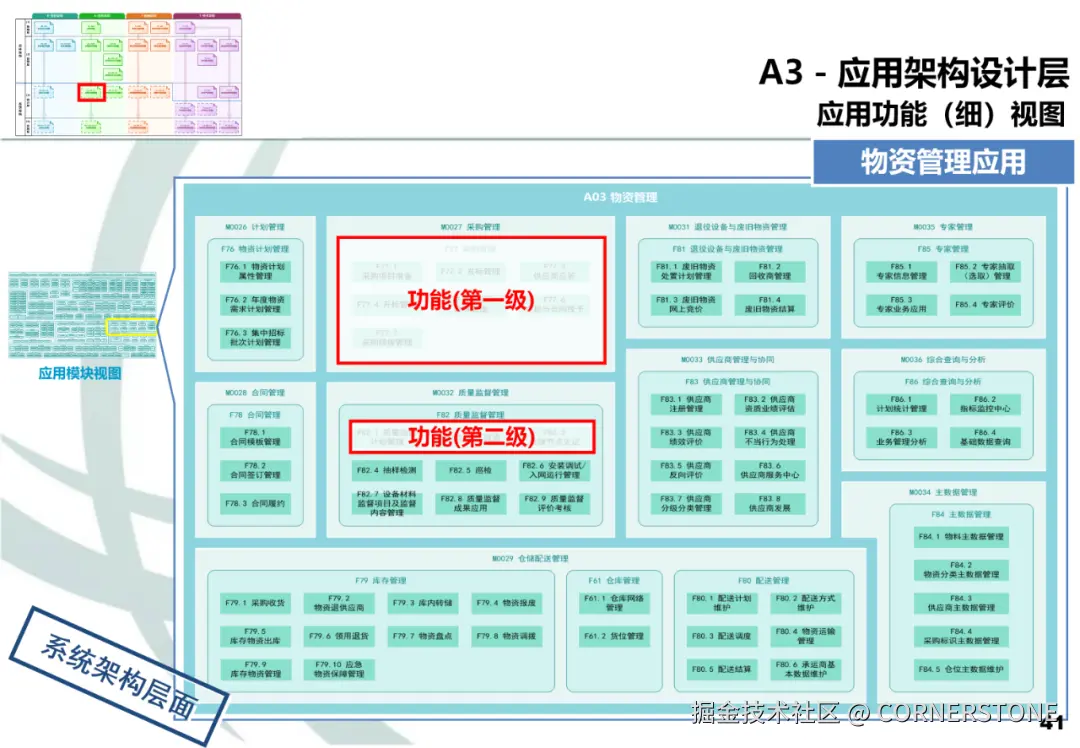

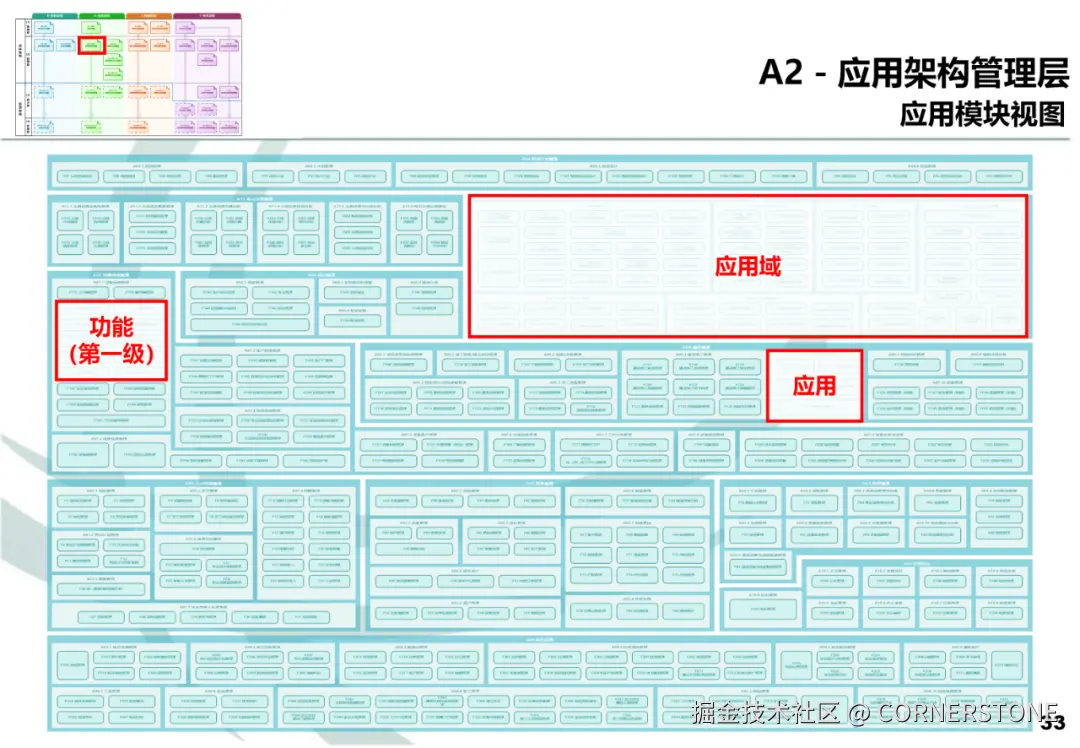

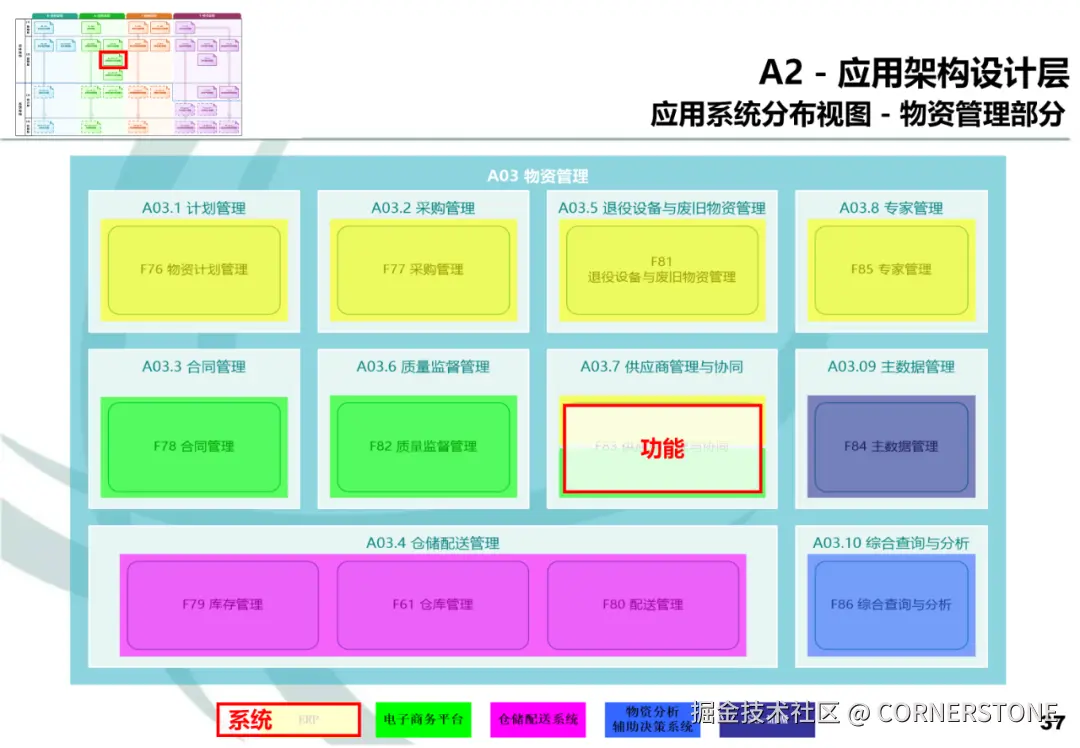

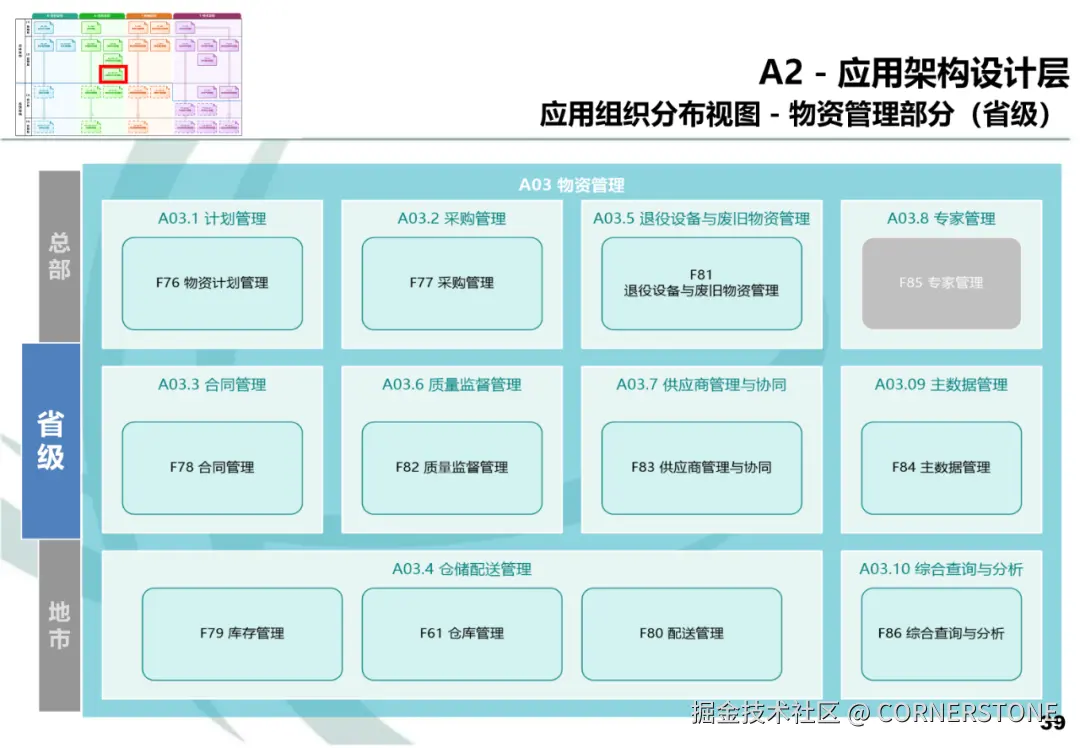

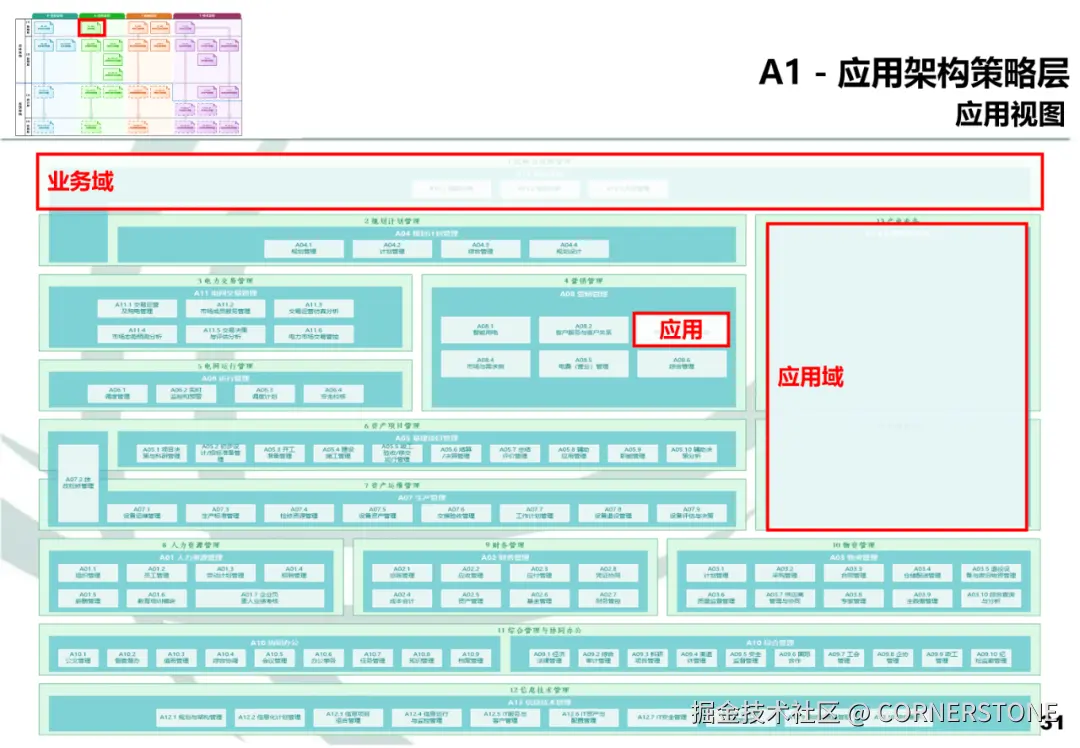

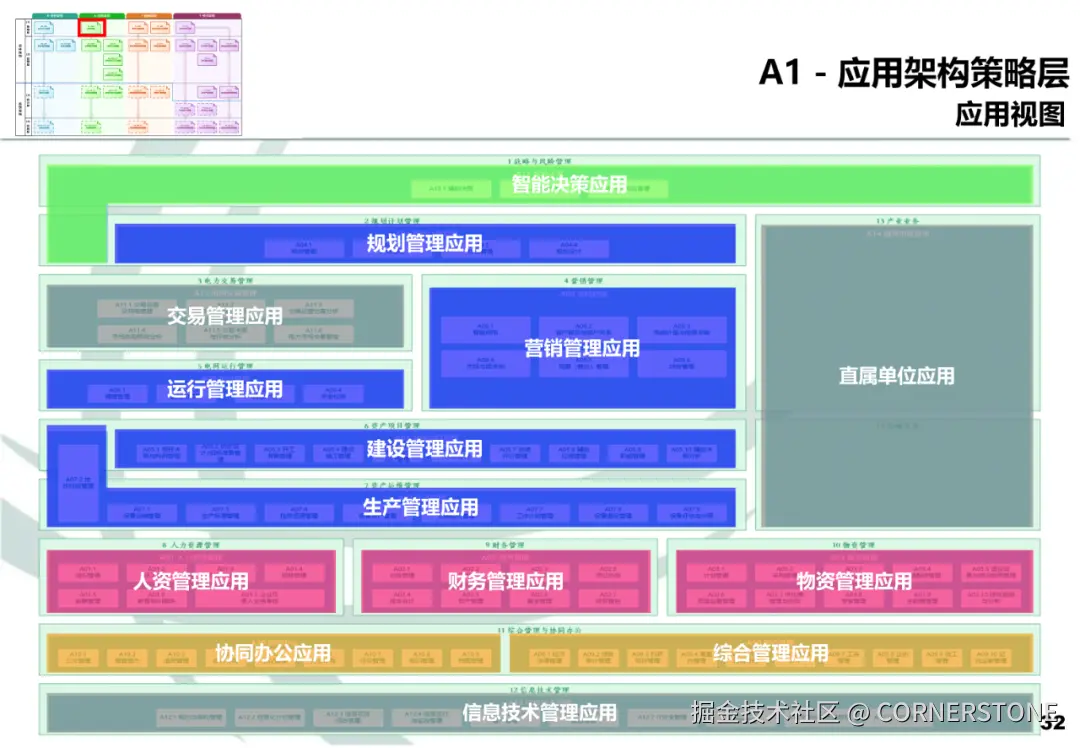

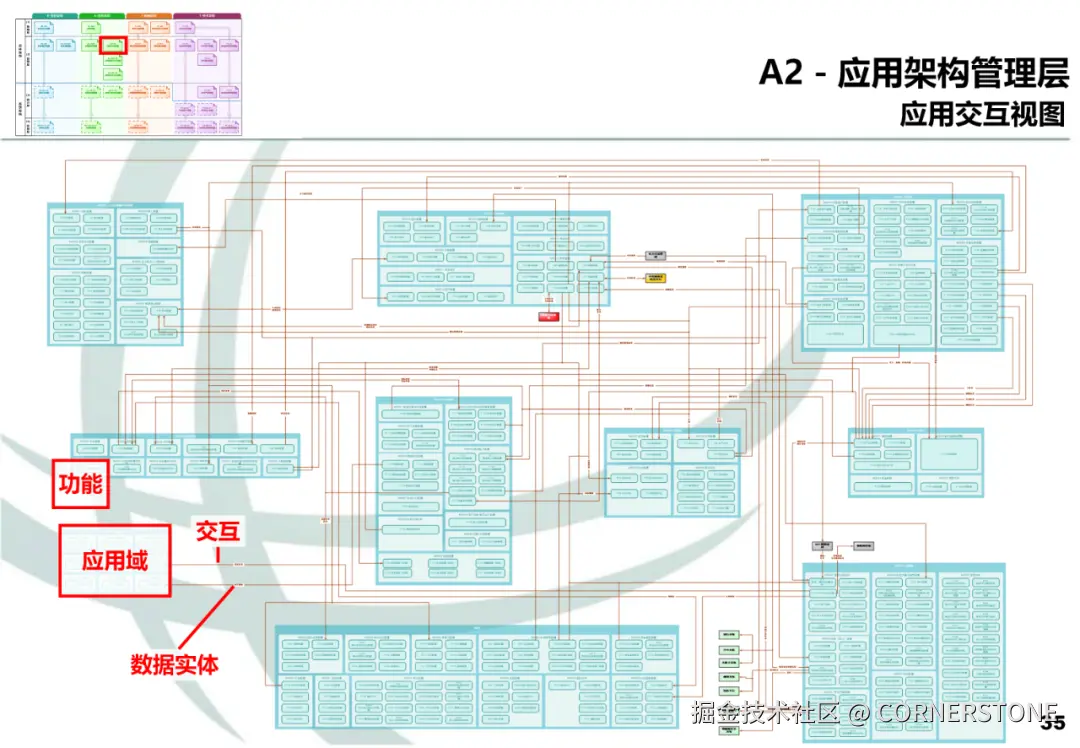

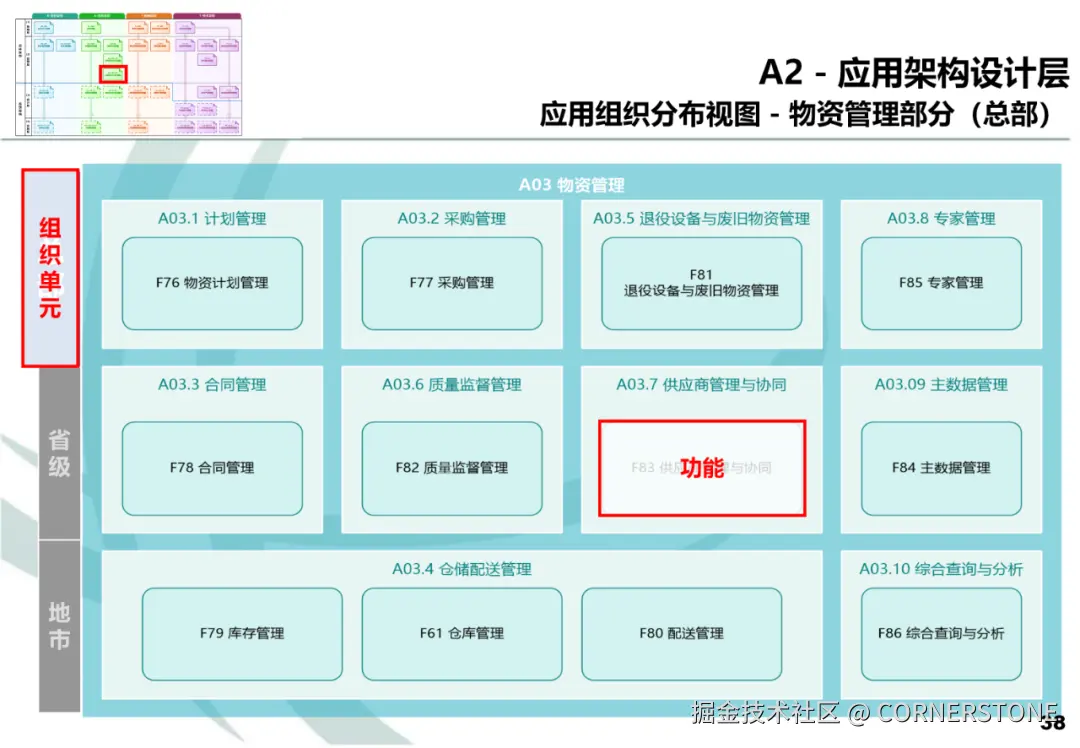

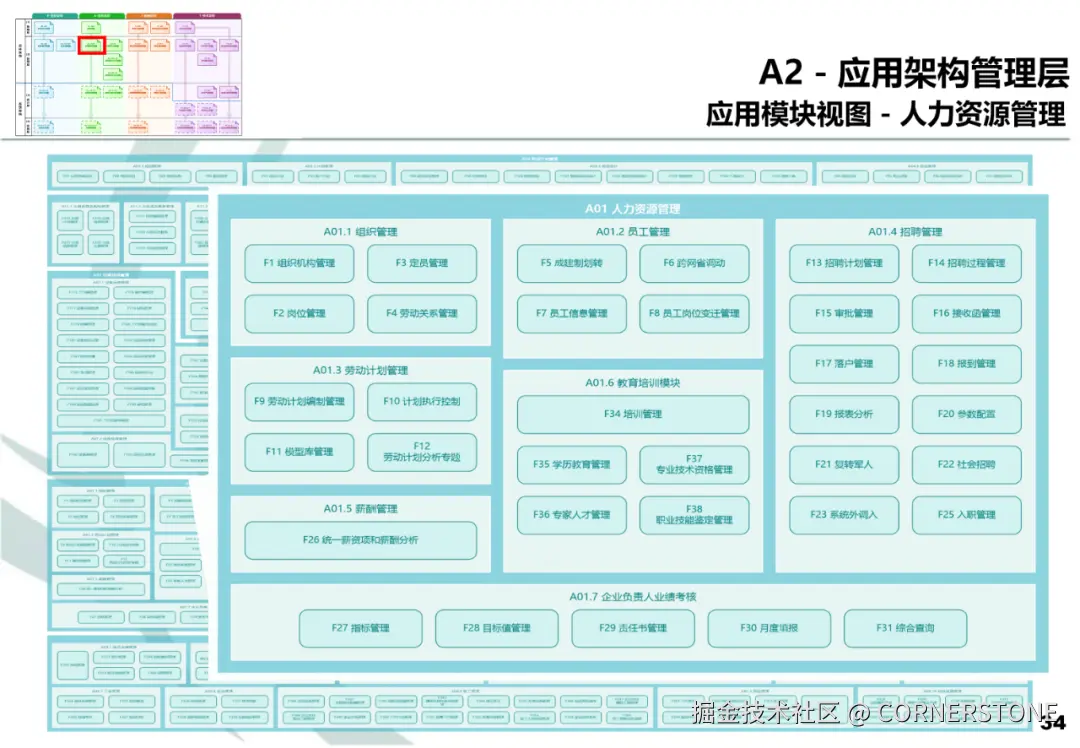

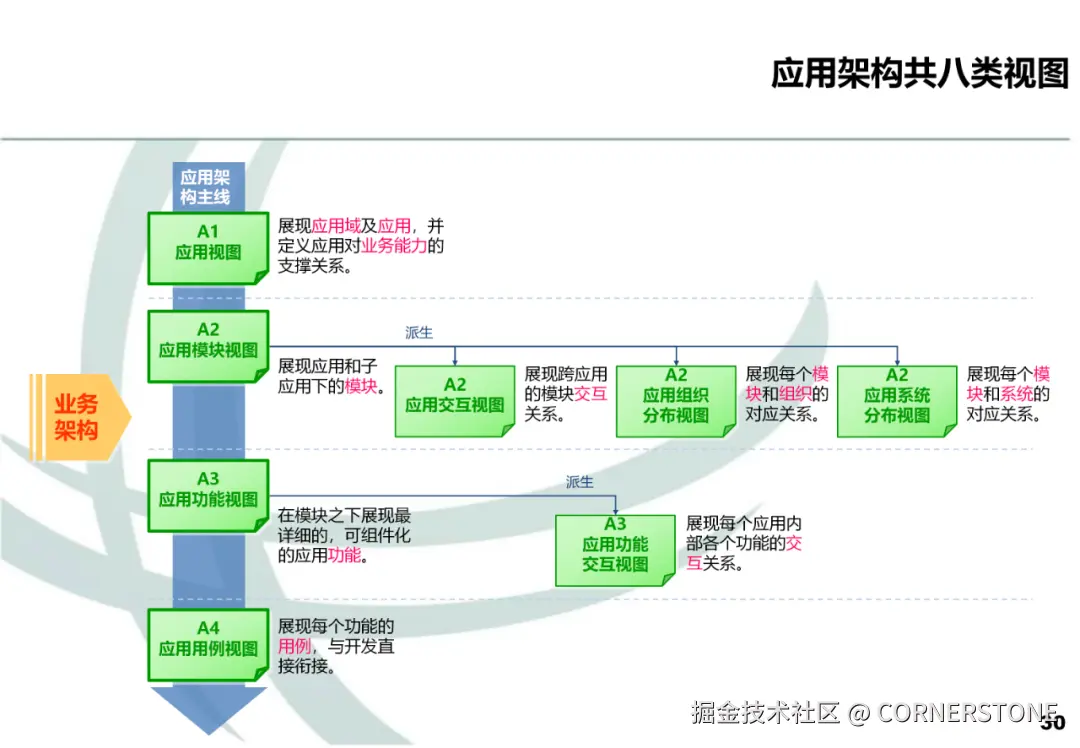

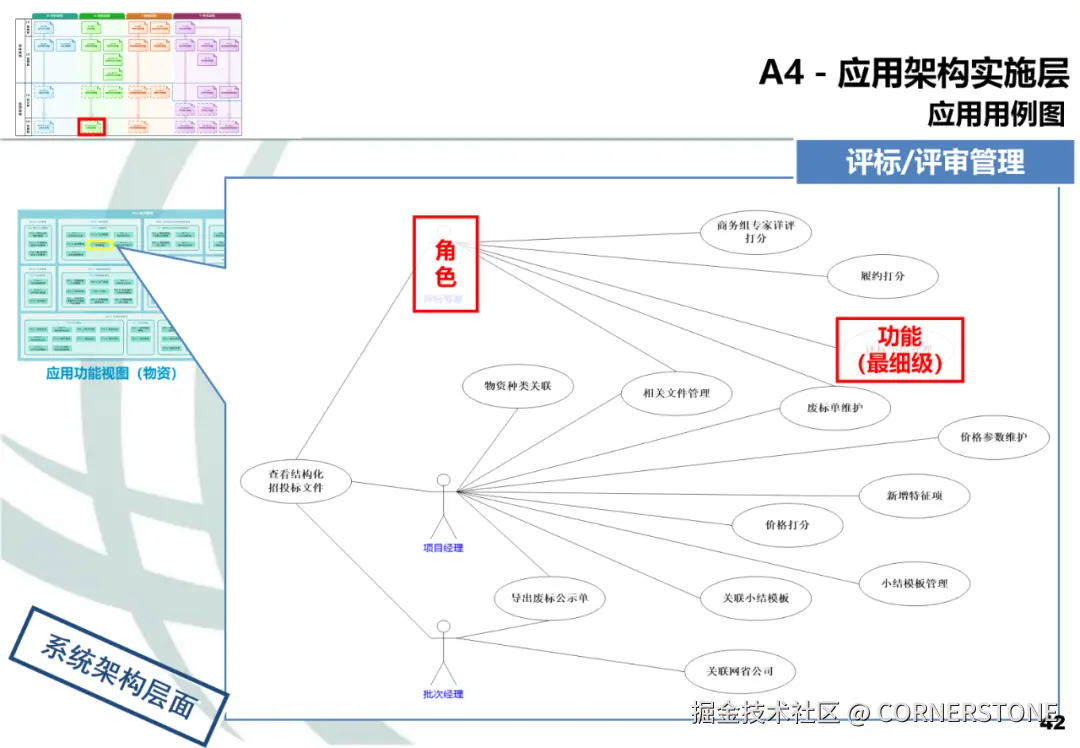

如何绘制应用架构图
- 分层呈现：通常分为用户层（前端）、应用层（业务系统）、服务层（公共服务）、数据层。
- 模块标注：用矩形表示应用系统，连线表示交互关系，注明接口或协议。
- 颜色区分：不同业务域或系统类型用不同颜色标识，增强可读性。
- 关键信息标注：标注系统名称、职责、主要依赖。
三、数据架构
目的
描述企业数据的来源、数据资产管理、数据治理以及数据共享开放。数据架构将数据视为核心战略资产，通过系统化管理实现数据的标准化、安全与价值最大化，支撑业务决策与创新。
设计步骤
1、数据需求分析
上接业务，分析业务流程中产生的数据需求，识别数据类型（结构化、半结构化、非结构化），明确数据采集来源。
2、数据模型设计

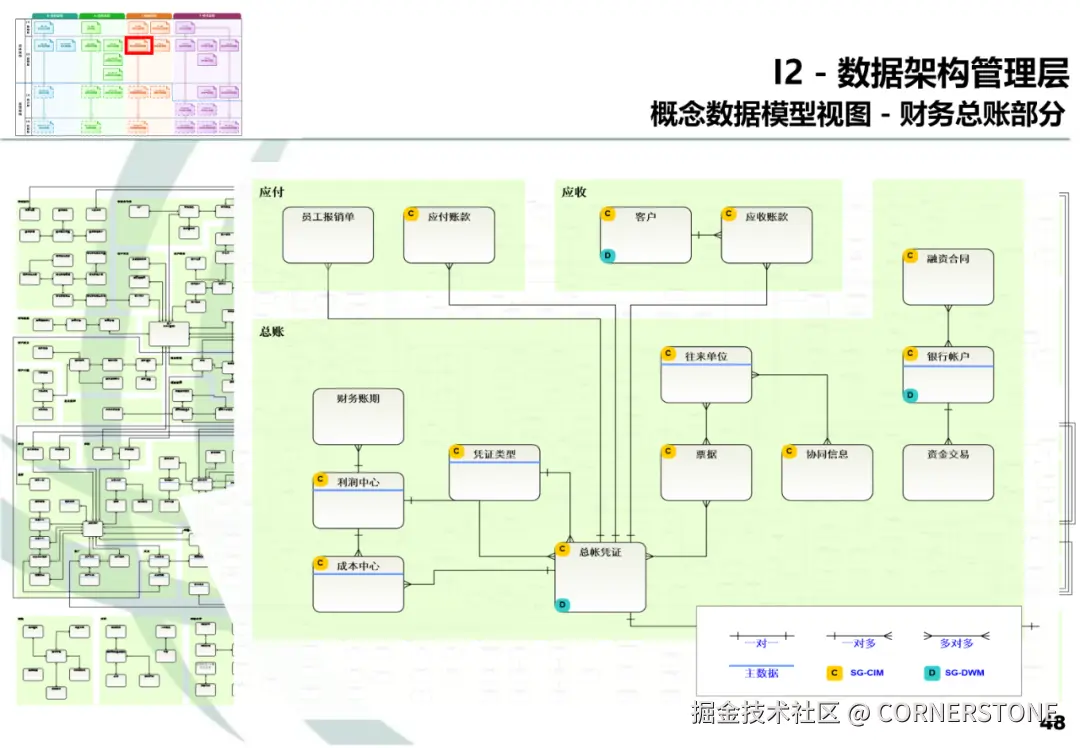

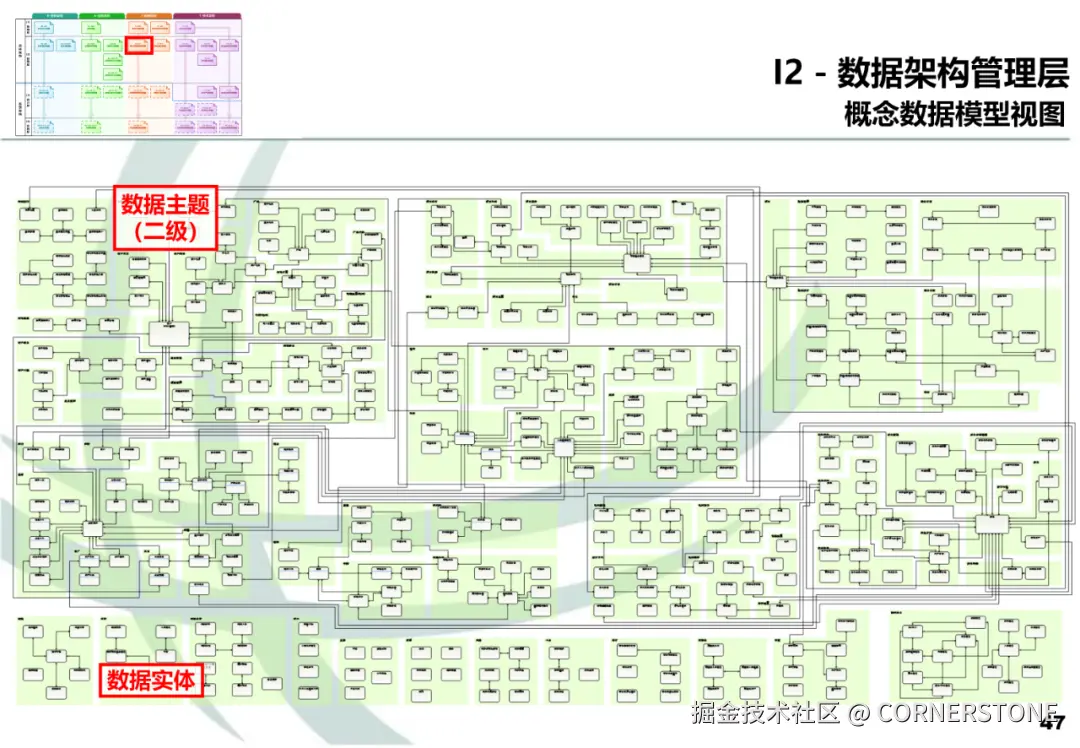

- 概念模型：识别核心业务域，构建业务概念及关系。
- 逻辑模型：细化实体、属性及关系（ER图）。

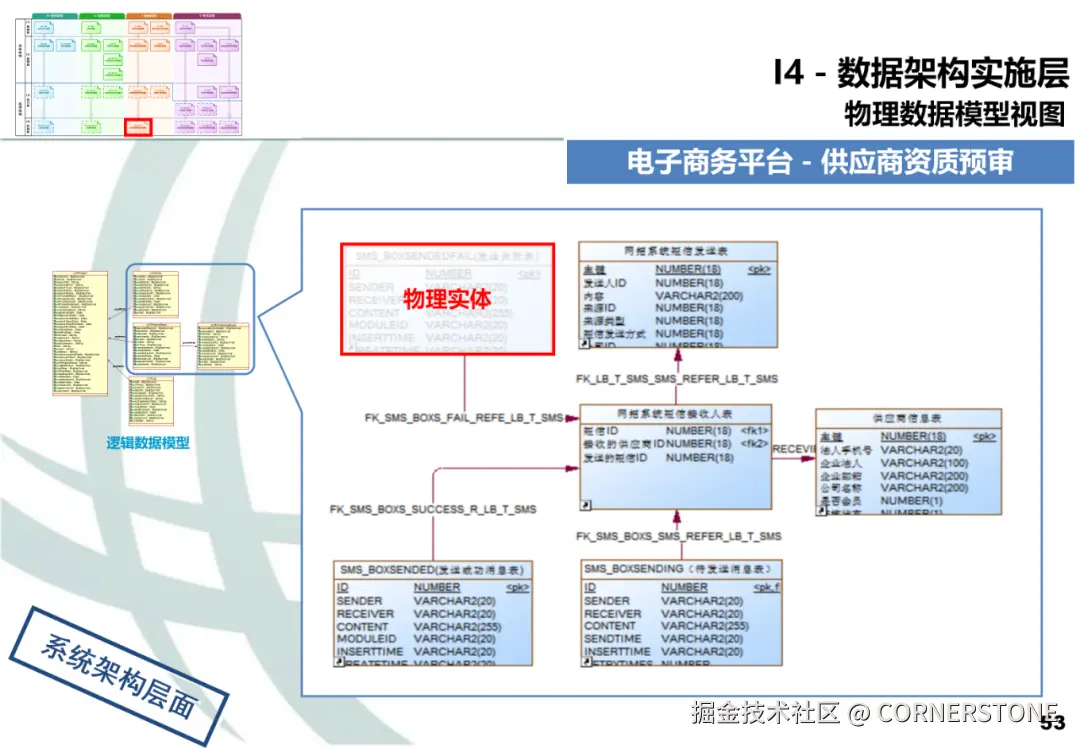

- 物理模型：设计数据库表结构、索引、分区等。
3、数据治理
制定数据安全合规策略，建立数据质量管理机制（完整性、准确性、一致性）。
4、数据共享与开放
规划数据服务接口、数据仓库/数据湖，支撑业务决策、数据分析与创新应用。

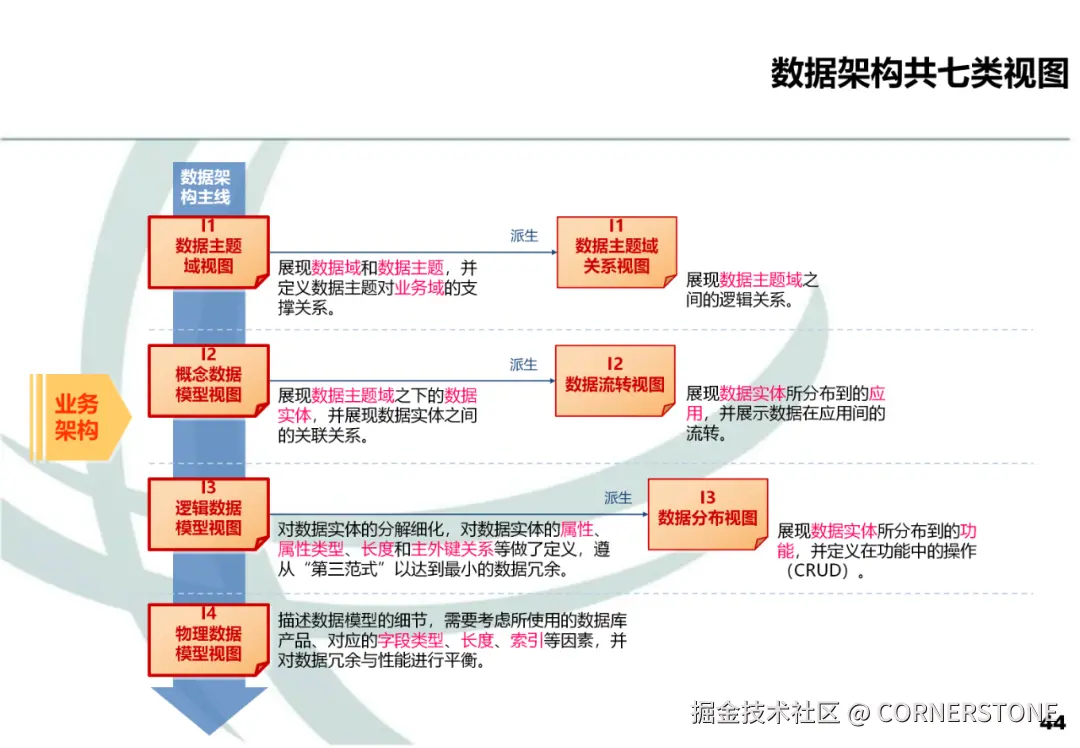

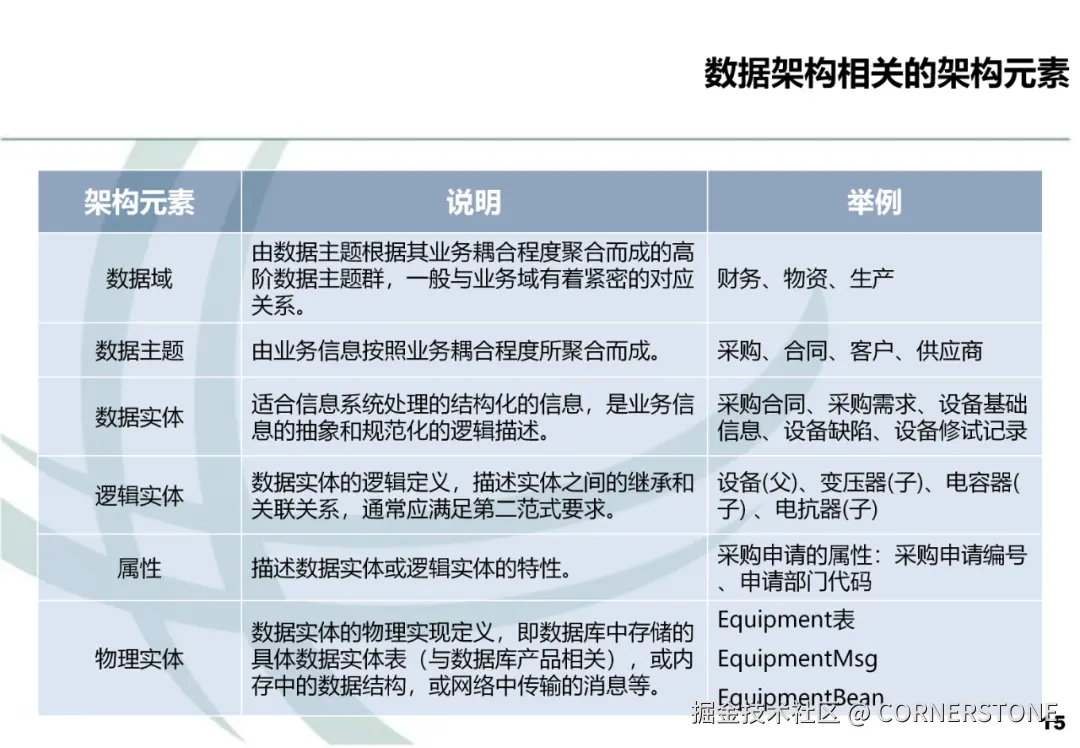

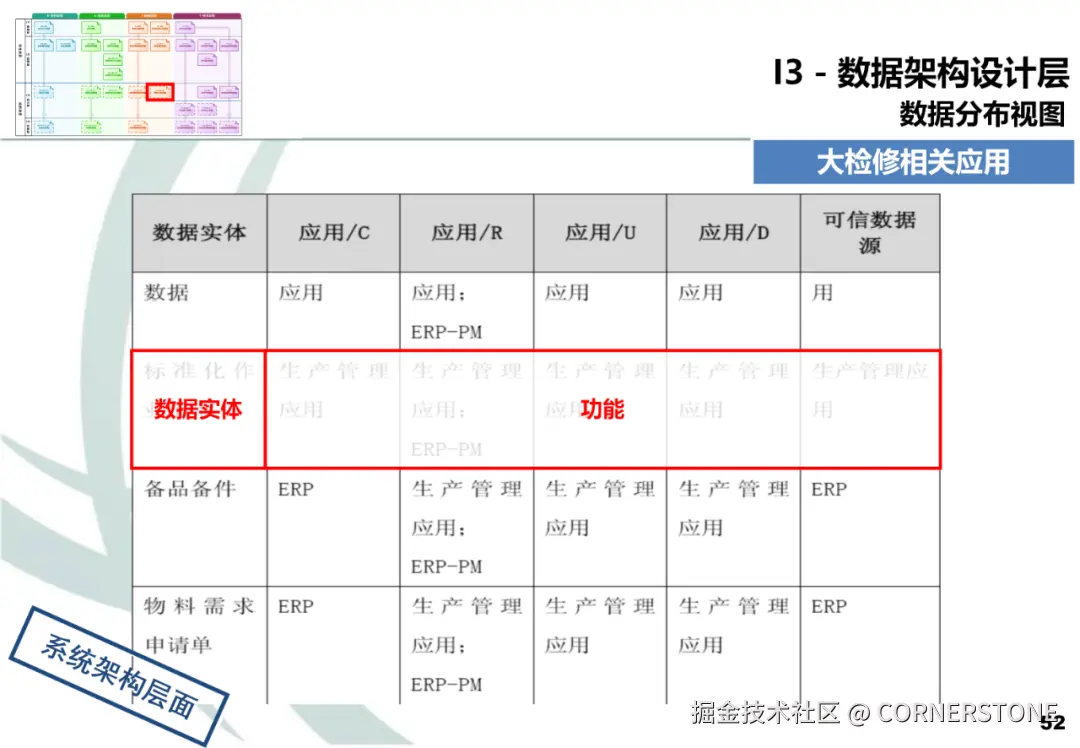

数据架构核心组成部分
- 数据模型：概念、逻辑、物理模型。
- 数据分布：主数据、交易数据、分析数据的分布与归属。
- 数据流动：数据从产生到消费的链路（ETL、实时流）。
- 数据存储：数据库、数据仓库、数据湖等方案。
- 数据管控：治理策略、标准、元数据管理。
- 数据生命周期：产生、归档、销毁全过程管理。

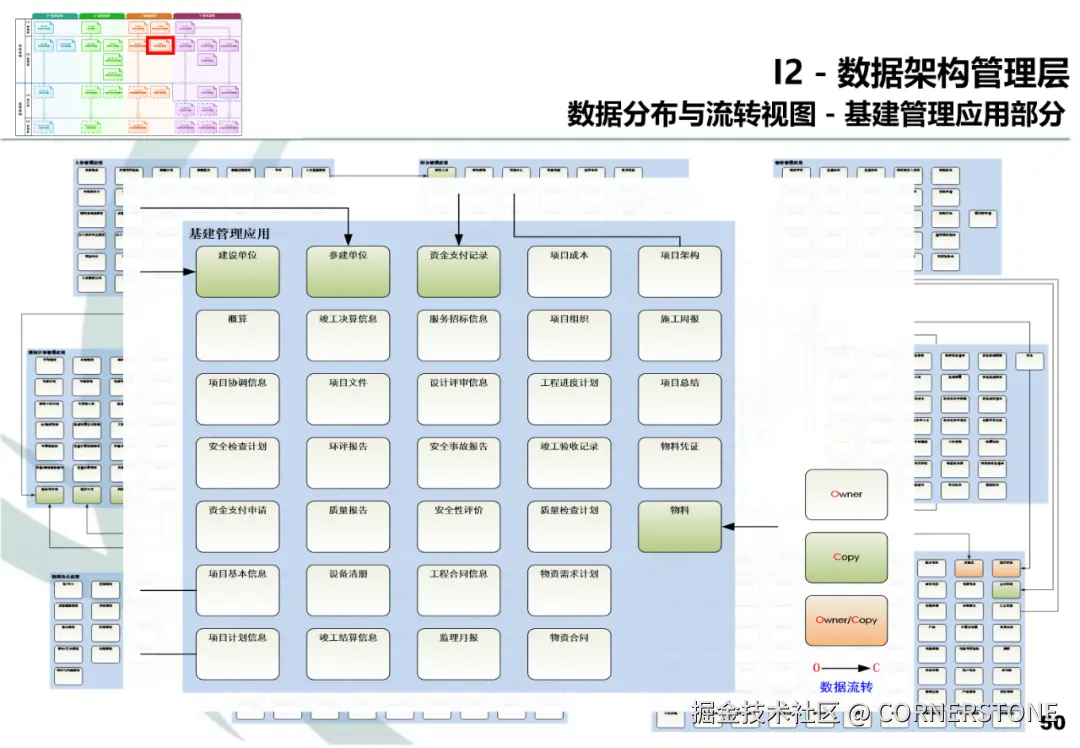

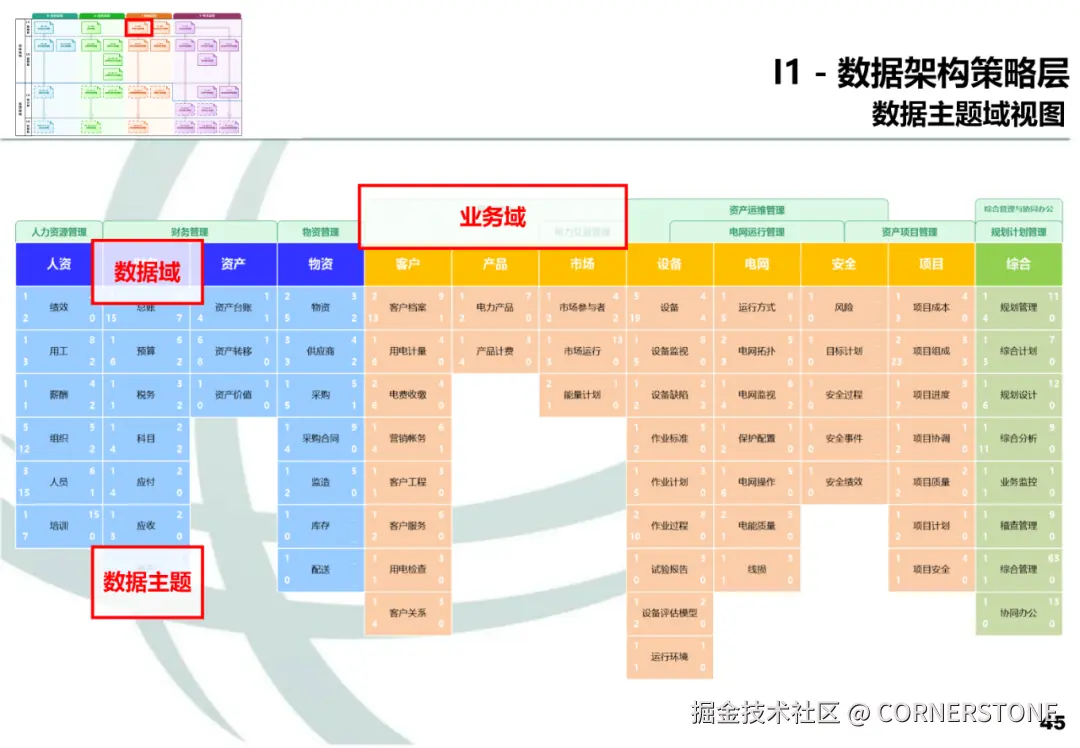

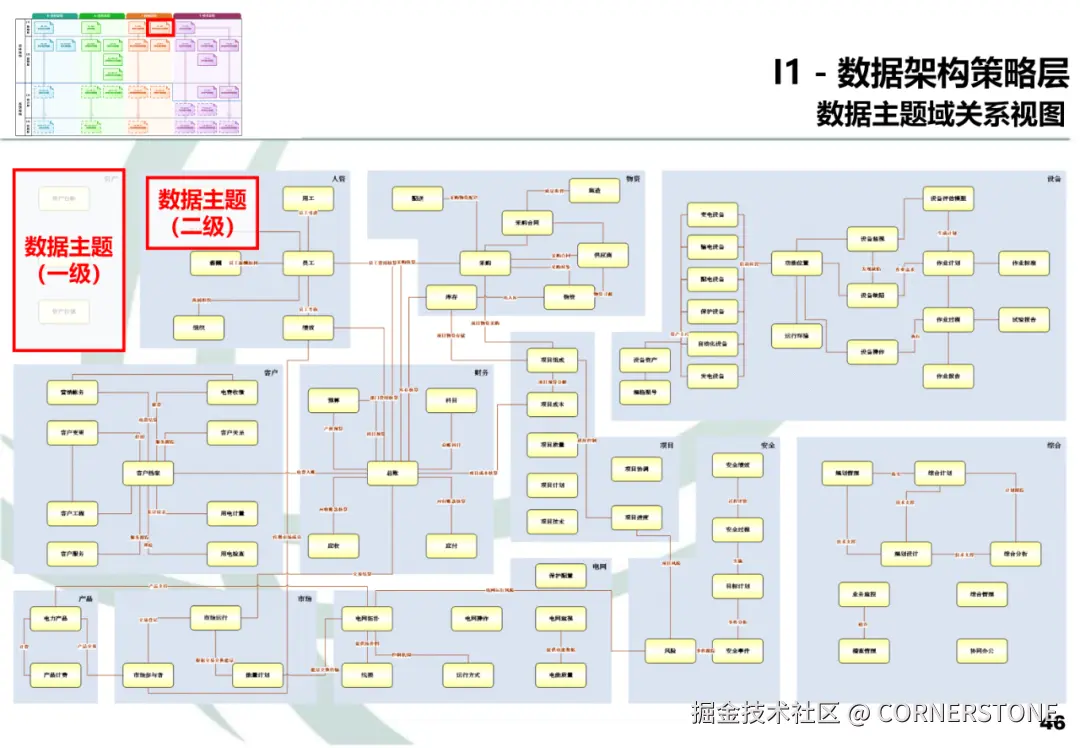

如何绘制数据架构图

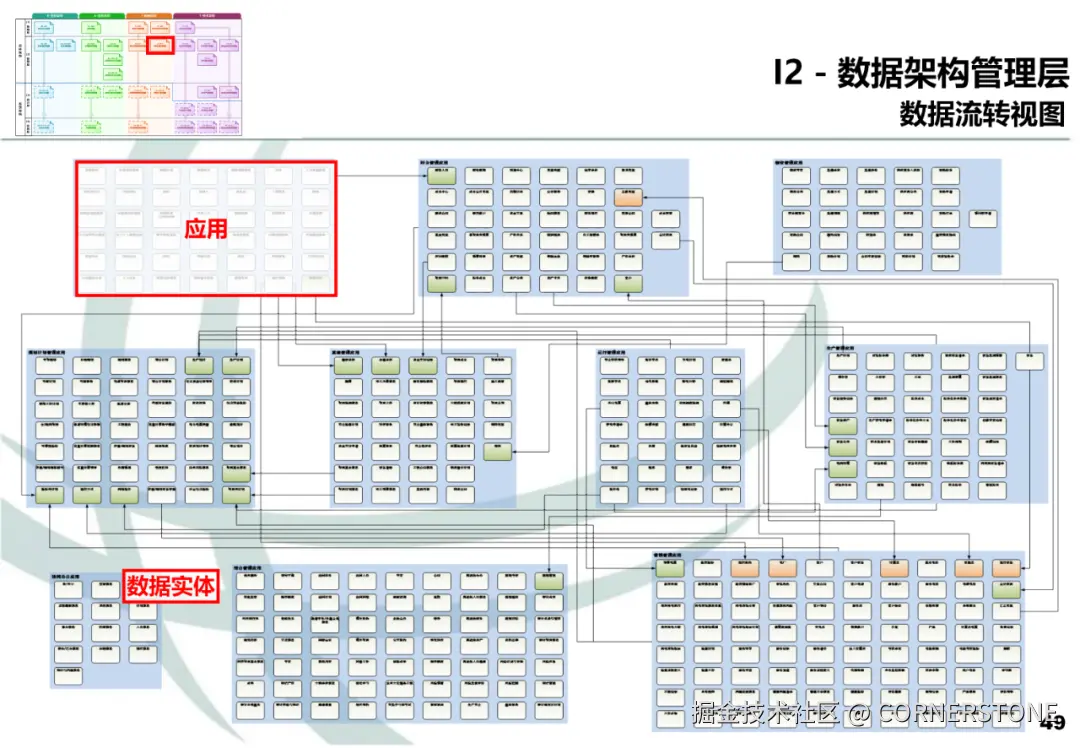

- 数据流图：展示数据来源、处理过程、存储目标。
- 分层展示：源数据层、整合层、数据仓库层、数据集市层、应用层。

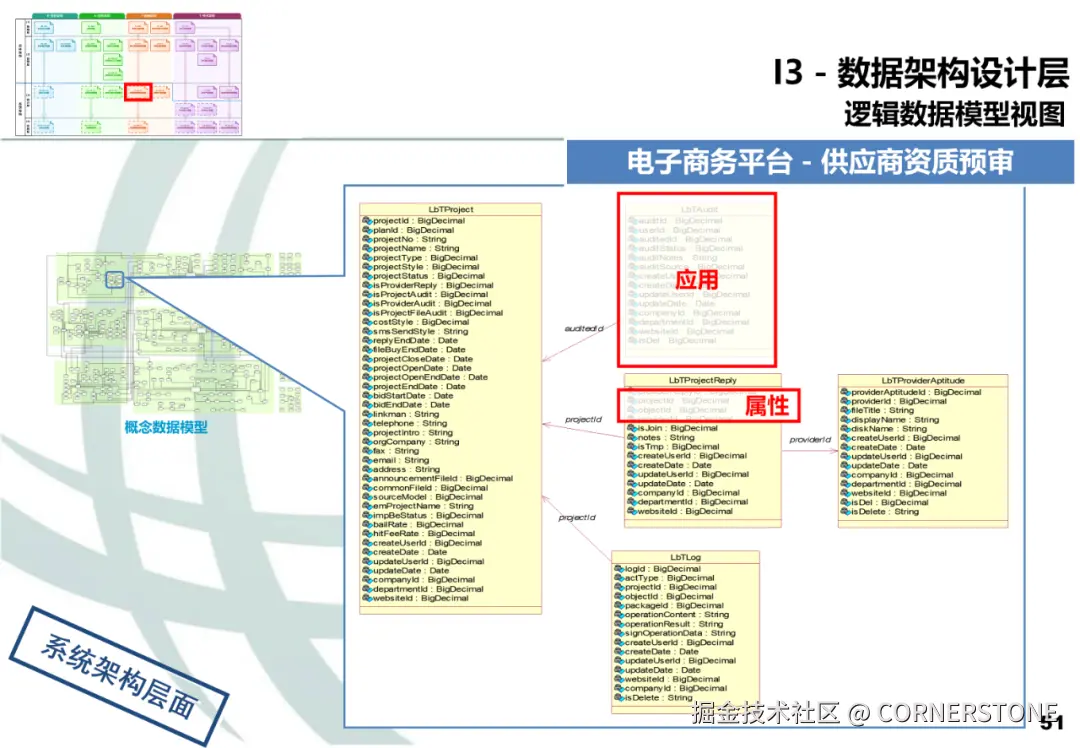

- 实体关系图：逻辑模型阶段的ER图。
- 标注关键属性：数据量、更新频率、安全等级。
四、技术架构
目的
明确支持应用系统运行所需的技术架构、技术组件和技术选型。技术架构为上层应用提供稳定、可靠、可扩展的基础设施环境，确保业务连续性和技术敏捷性。
设计步骤
1、技术支撑分析
根据应用架构，识别每个应用对技术支撑的必要条件（如并发量、存储容量、响应时间）。

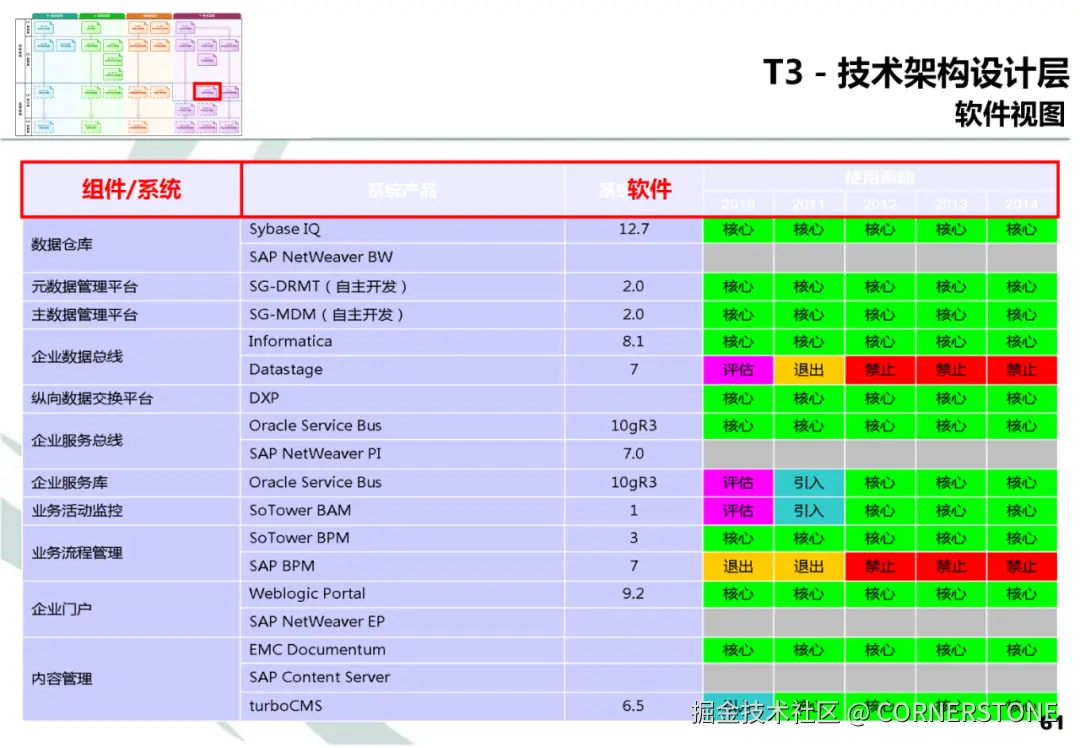

2、技术选型
确定开发架构（如微服务、SOA）、技术产品（数据库、中间件）、开发技术栈（语言、框架）、开发平台、运行平台（云、容器）。
3、技术影响分析
评估成本、难易度、实施规划、治理要求，确保技术方案与业务战略匹配。

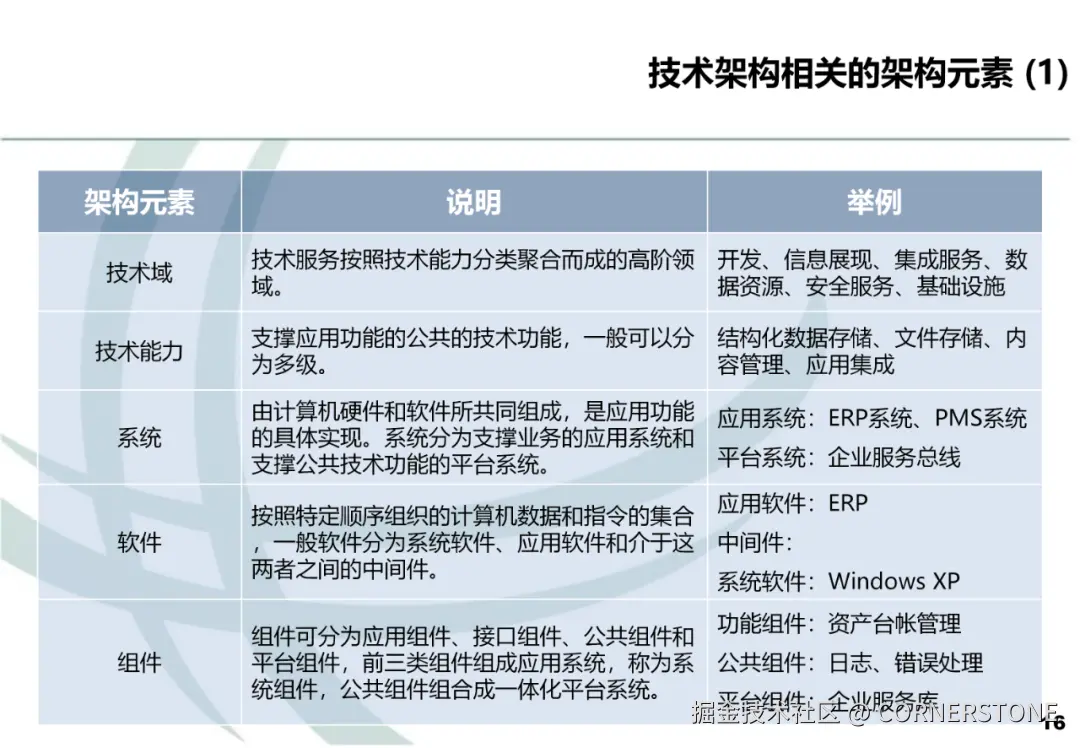

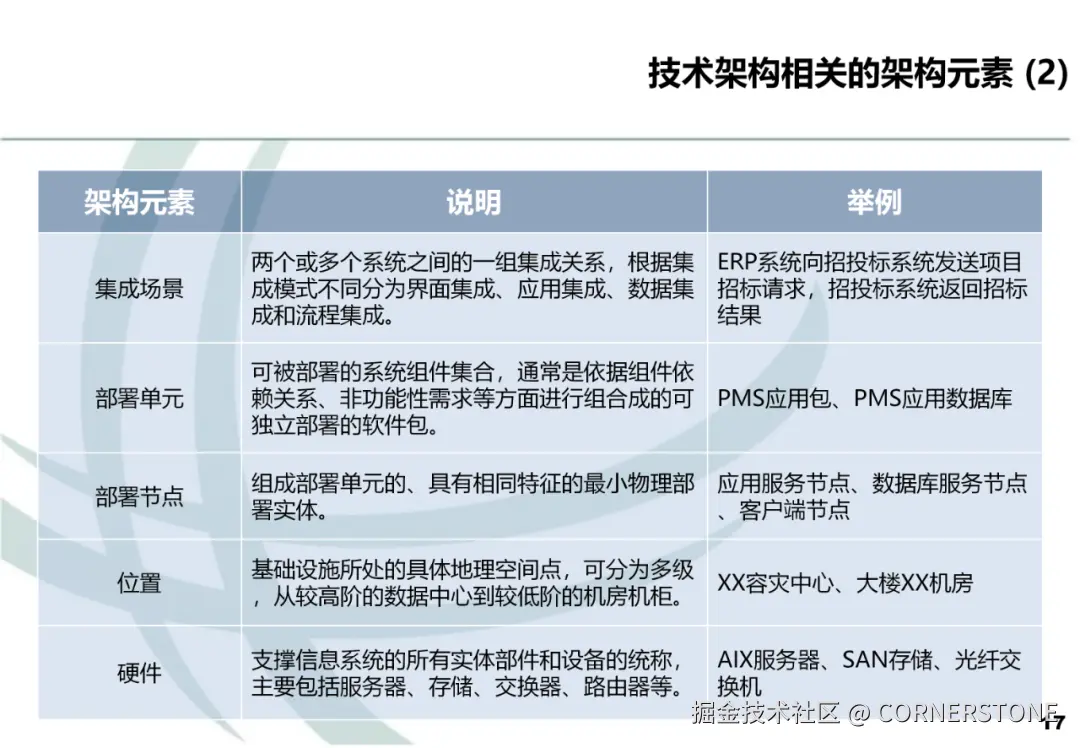

技术架构核心组成部分
- 技术平台：硬件、虚拟化、容器云等基础设施。

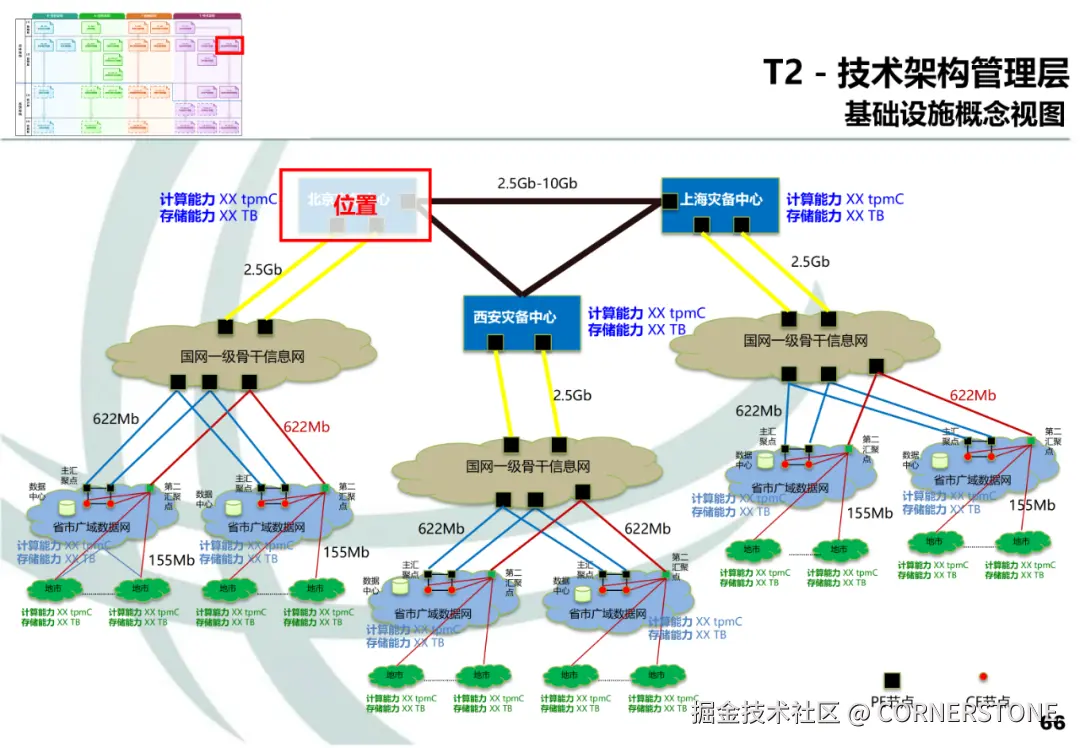

- 基础设施：网络、安全、机房/云设施。
- 中间件：消息队列、缓存、数据库中间件等。
- 技术组件：日志、监控、认证等标准化模块。
- 运维支撑：监控、日志、自动化部署、容器编排。
- 技术标准：开发语言、框架、接口协议、版本管理。

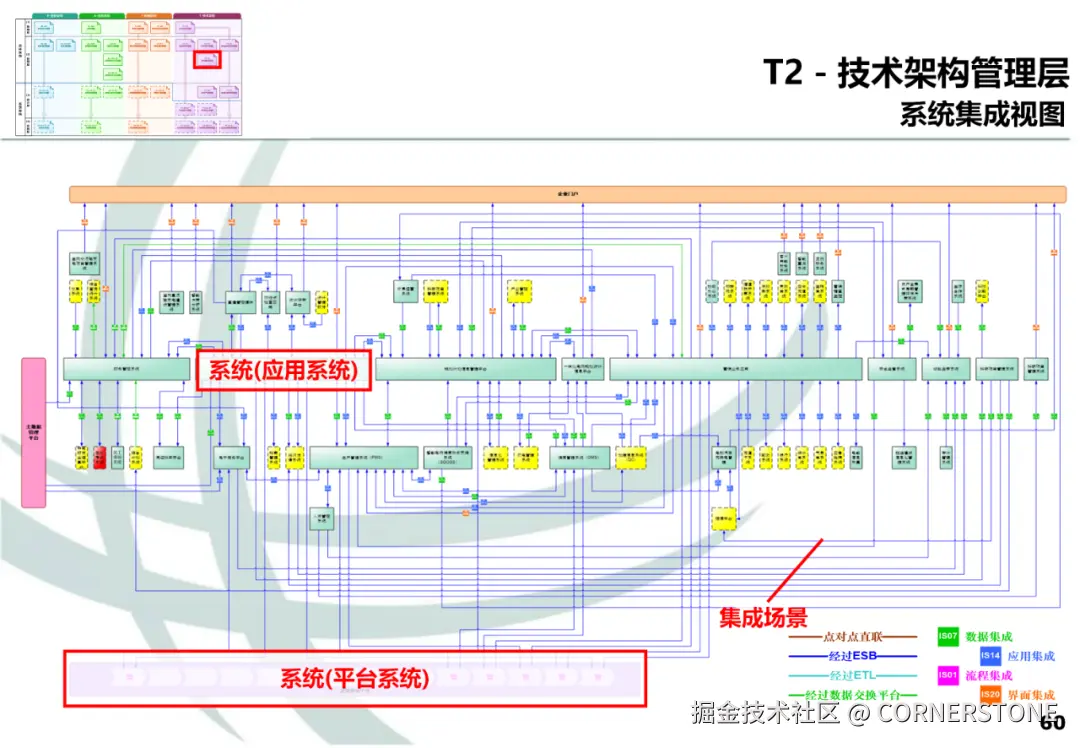

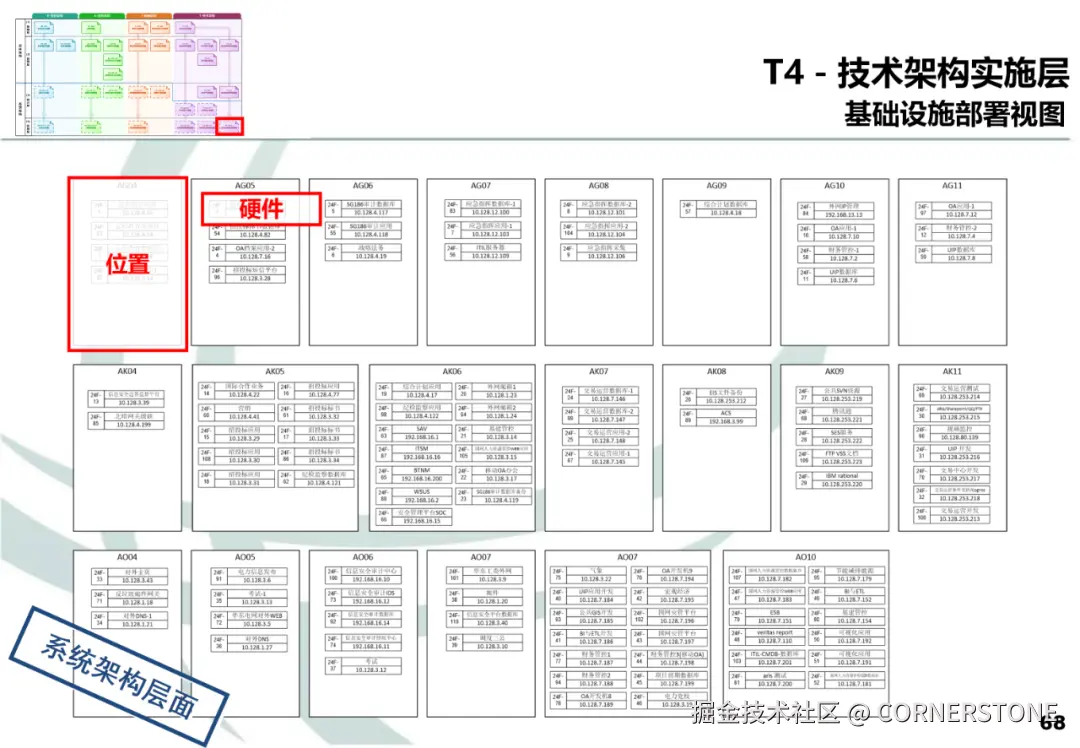

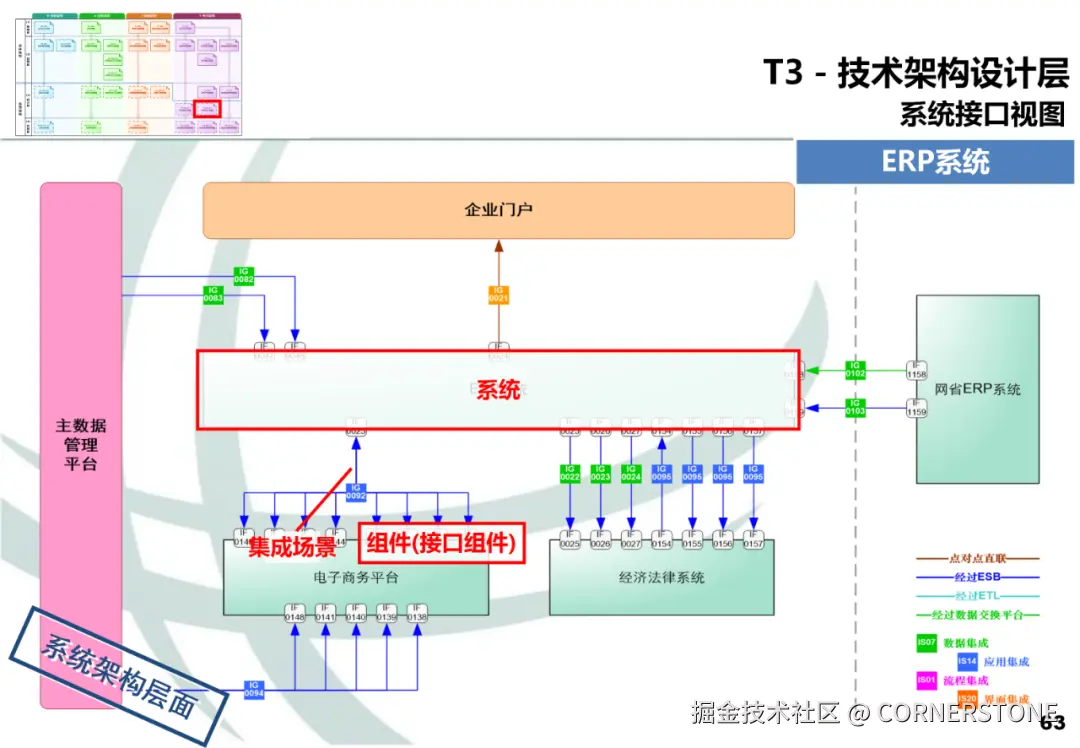

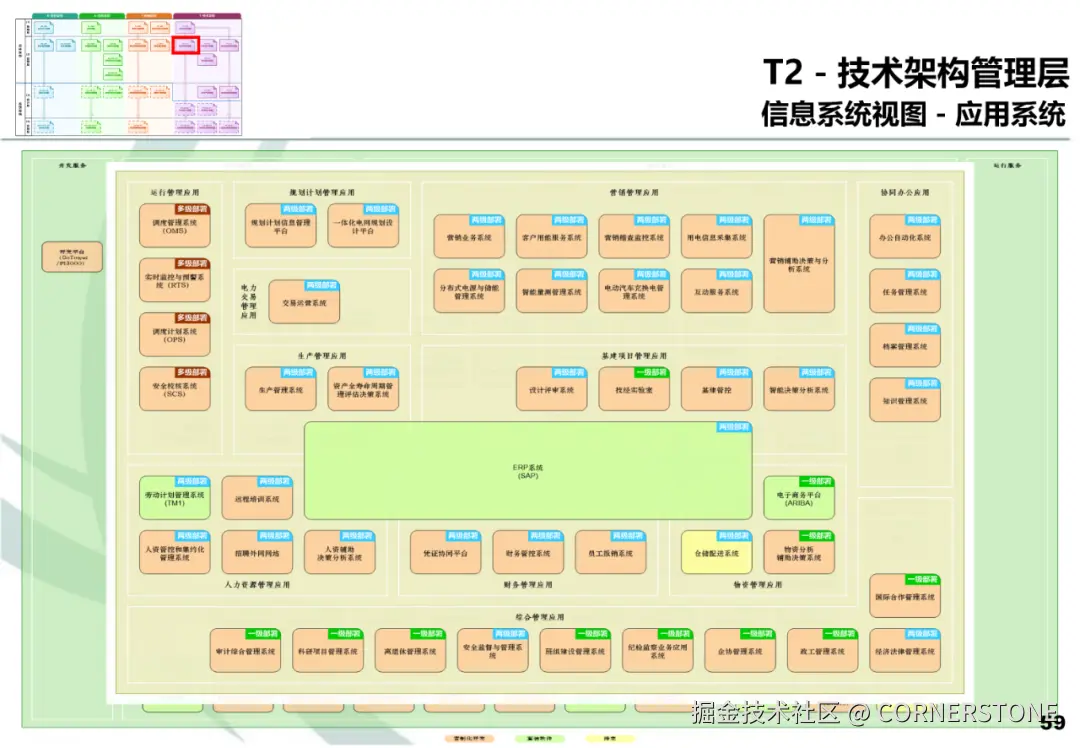

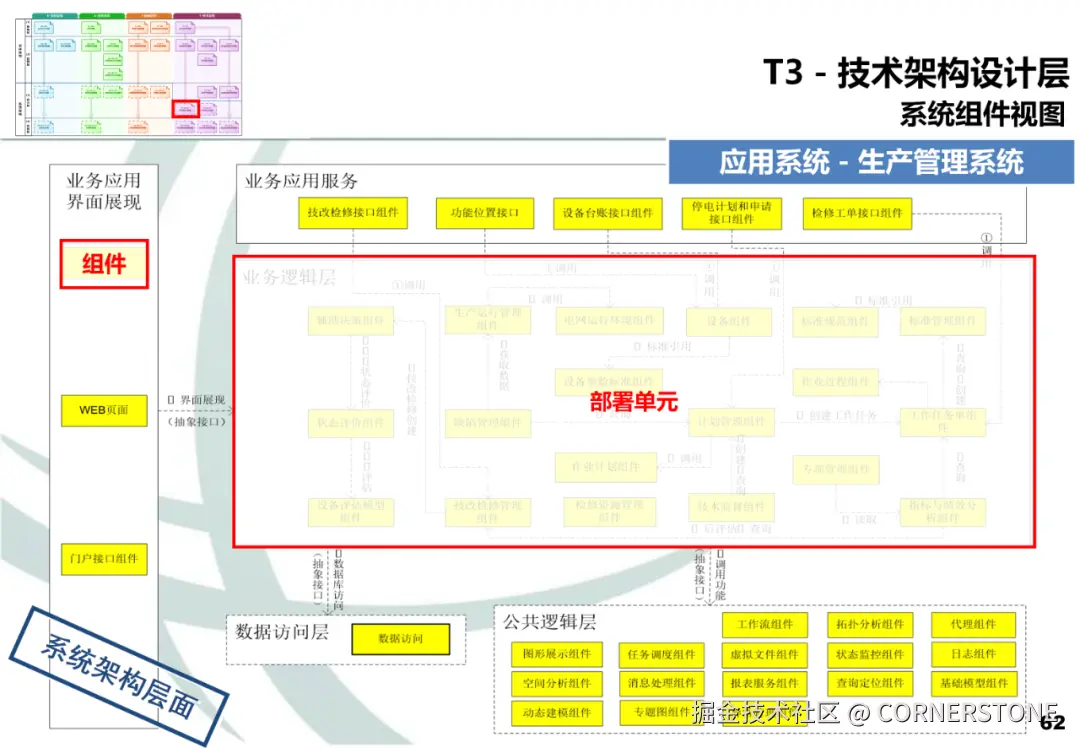

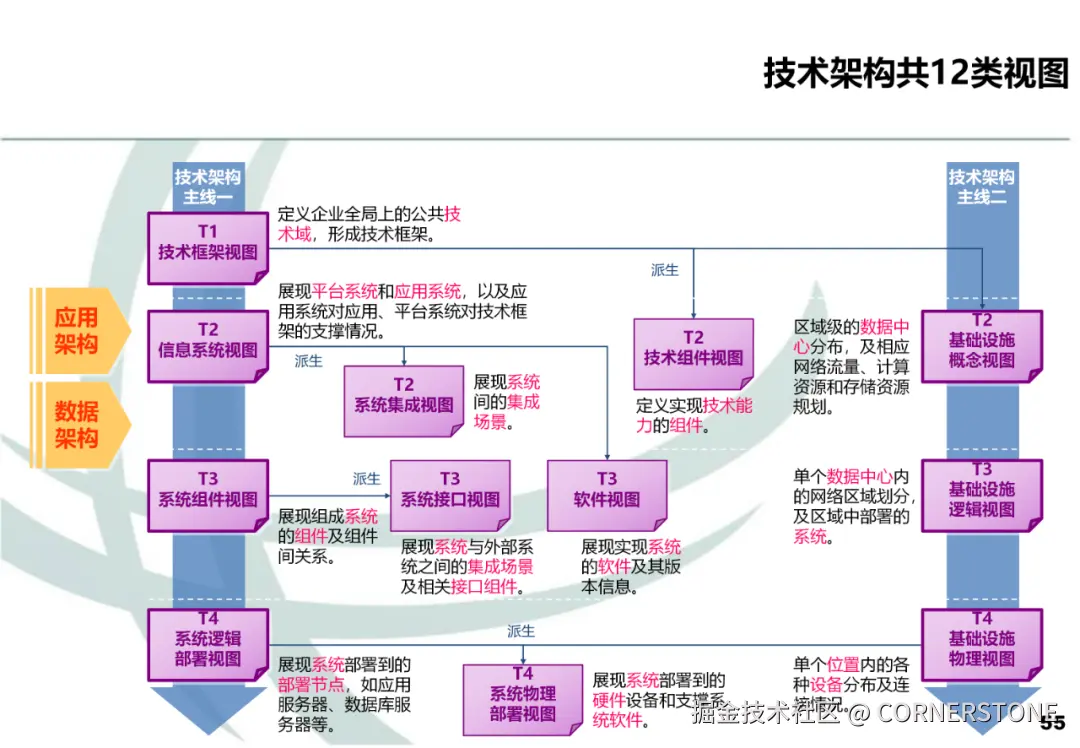

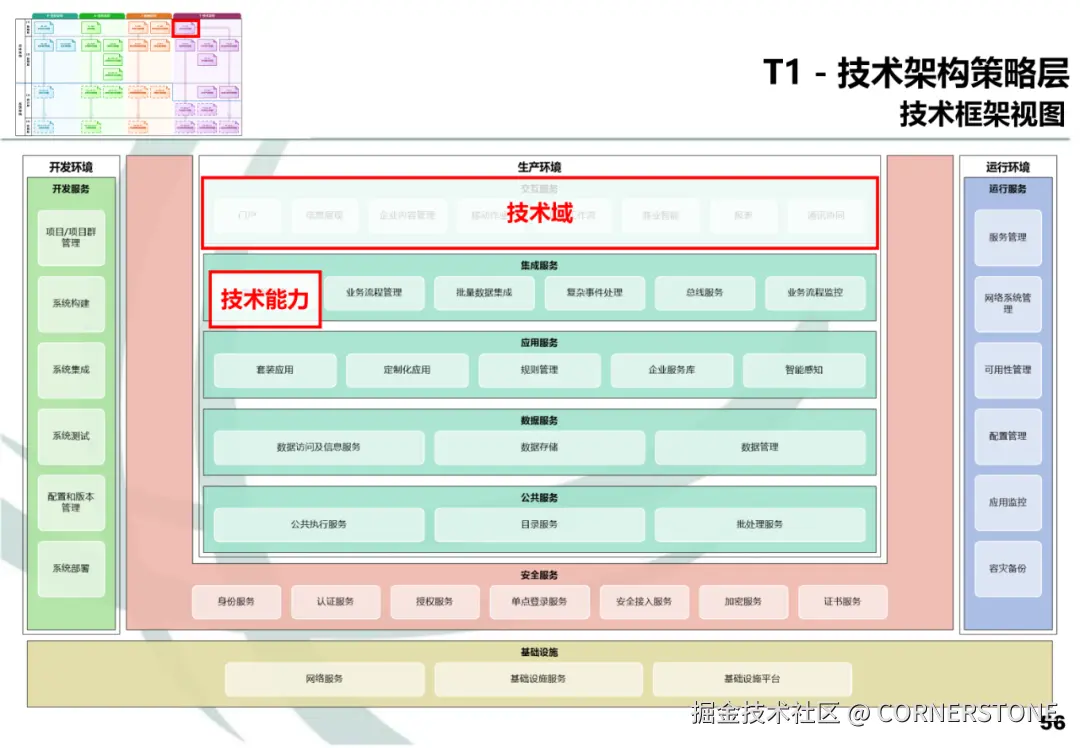

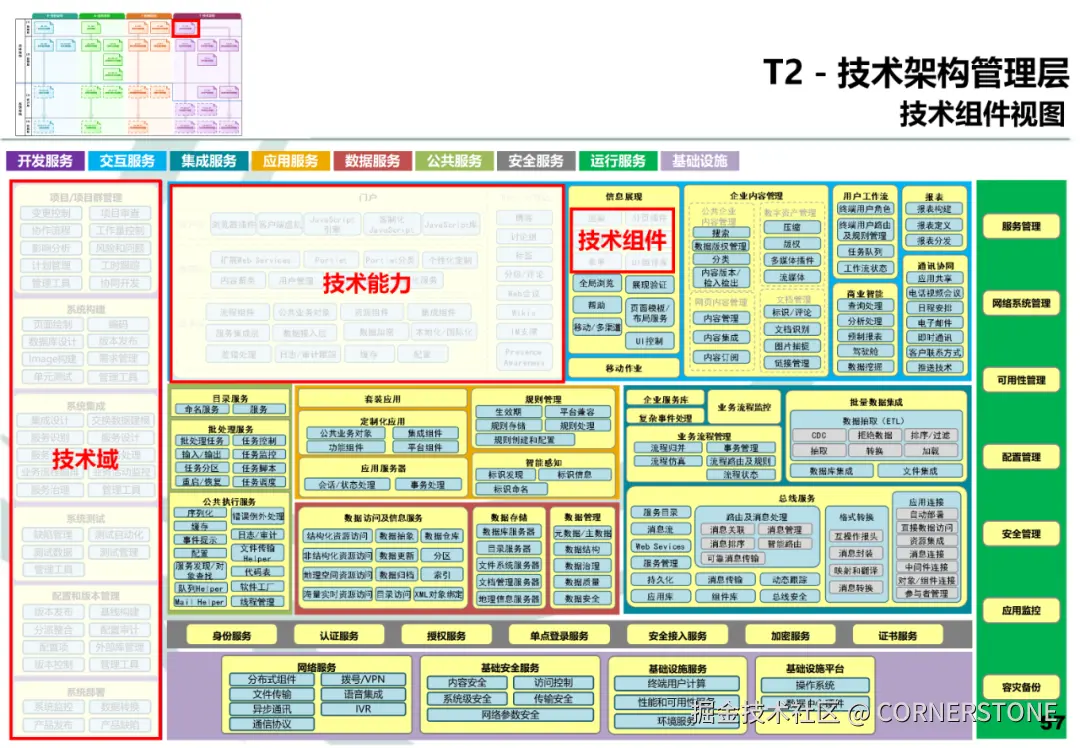

如何绘制技术架构图
- 分层架构：展示基础设施层、平台层、中间件层、应用支撑层。
- 组件与关系：用图标表示技术产品，连线表示依赖或通信。

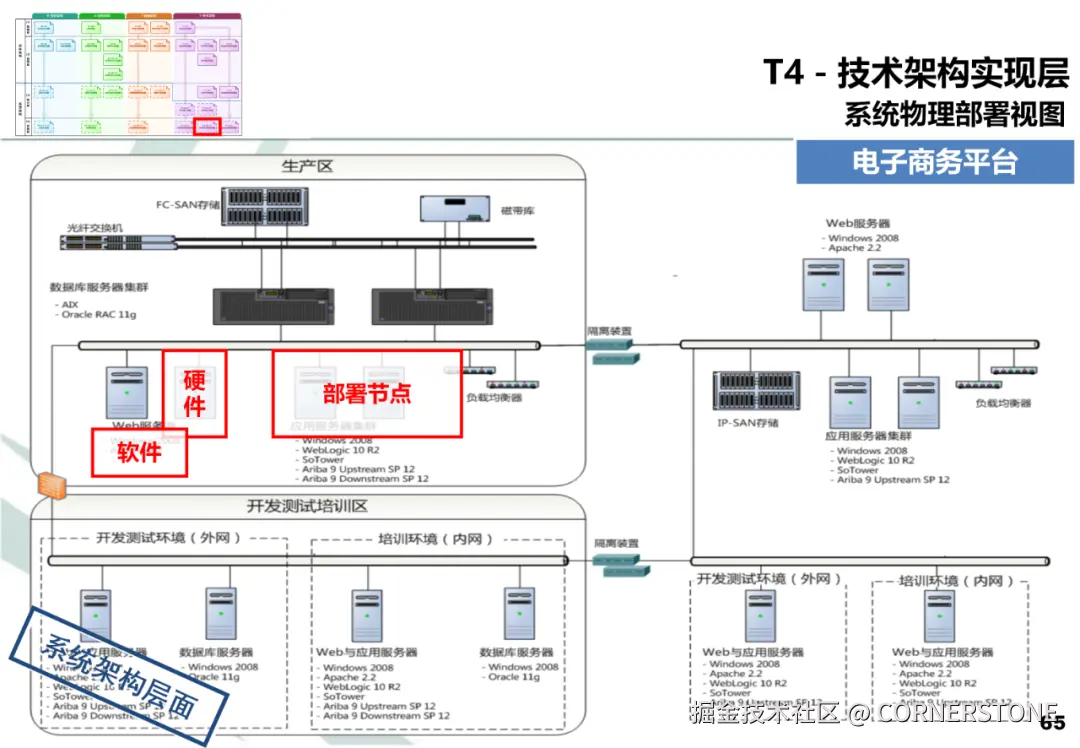

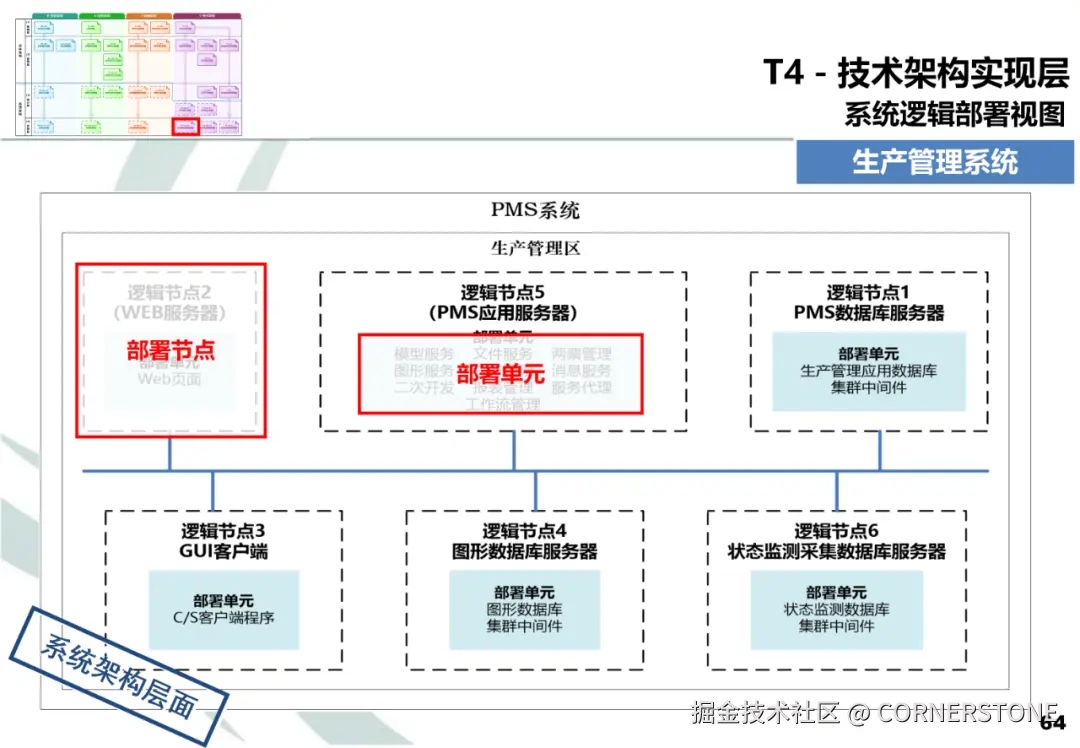

- 部署视图：可结合物理或云环境，标注节点、网络区域。
- 关键指标：注明技术版本、规格、数量。
