前言
《实践论》中讲认识从实践始，经过实践得到了理论的认识，还须再回到实践去。
理论的东西之是否符合于客观真理性这个问题，在前面说的由感性到理性之认识运动中是没有完全解决的，也不能完全解决的。
要完全地解决这个问题，只有把理性的认识再回到社会实践中去，应用理论于实践，看它是否能够达到预想的目的。
时间轴

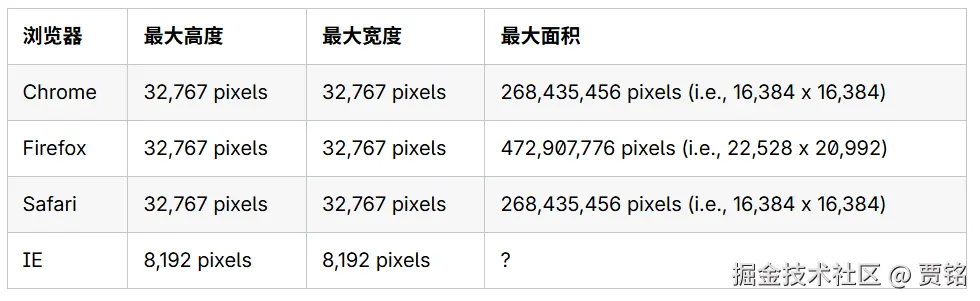

根据mdn文档所述，canvas有最大的宽高的限制
我们的视频缩略图和音频波形图是通过canvas绘制的，如果缩放时间轴，可能会超过这个最大宽度（画布会崩溃）
有如下方案：
- 无界云剪是将缩略图通过图片拼接成一个很长的图片
- 剪映是通过将canvas固定在一个最大宽度内，然后通过滚动+translate使canvas一直显示在视口
- clideo是拆分成多个canvas
- pro.diffusion.studio是整个时间轴通过canvas绘制出来
本文最终选取使用canvas把整个时间轴画出来这种方案

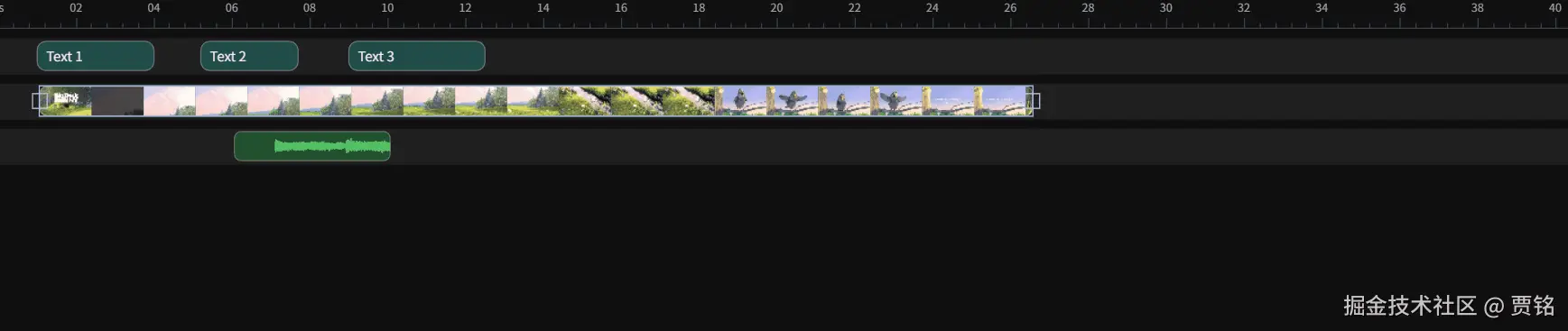

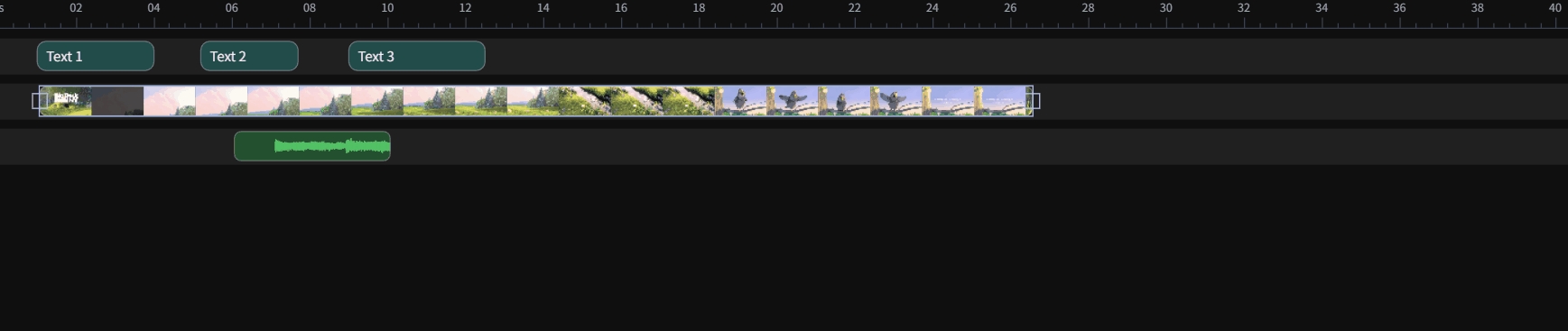

本文最终实现的效果如下
- 时间轴缩放（ctrl+滑轮）
- 视频轴、音频轴、文本轴的裁剪
- 轨道的对齐
- 视频缩略图、音频波形图的实现
视频轨道
本节将实现基本的视频轨道绘制、视频缩略图的绘制
本节将使用上一篇文章介绍的mediabunny来进行视频抽帧
mediabunny最大的亮点是：将webcodecs回调模式读取VideoFrame转换为迭代器模式
const sink = new CanvasSink(videoTrack, {
width: this.thumbnailWidth,
height: Math.round(thumbHeight),
fit: 'contain'
});
for (let t = 0; t <= this.duration; t += DEFAULT_THUMBNAIL_STEP) {
const result = await sink.getCanvas(t);
}
我们选取1s为间隔抽取缩略图，并将缩略图转为ImageBitmap存在map中（这一步还能进行优化，可以将ImageBitmap降低分辨率，可以节省更多内存）
时间轴进行缩放时，取最近的缓存时间点缩略图，避免重复解码
const key = Math.round(time / step) * step;
const img = this.thumbnailCache.get(key);
完整代码如下：
import { Rect } from 'fabric';
import { ALL_FORMATS, BlobSource, CanvasSink, Input } from 'mediabunny';
import { ClipType } from '../types';
/** 默认缩略图高度（像素） */
const DEFAULT_THUMBNAIL_HEIGHT = 52;
/** 默认视频宽高比 */
const DEFAULT_ASPECT_RATIO = 16 / 9;
/** 缩略图抽帧步长（秒） */
const DEFAULT_THUMBNAIL_STEP = 1;
/** 默认视频 URL */
const DEFAULT_VIDEO_URL = new URL(
'../../../assets/test.mp4',
import.meta.url
).toString();
/** 视频背景色 */
const VIDEO_BACKGROUND = '#1e1b4b';
/** 边框颜色 */
const BORDER_COLOR = 'rgba(255,255,255,0.3)';
/** 边框宽度 */
const BORDER_WIDTH = 1;
type VideoClipOptions = {
id: string;
left: number;
top: number;
width: number;
height: number;
src?: string;
};
export class VideoClip extends Rect {
clipType: ClipType = 'video';
elementId: string;
/** 视频资源地址 */
src: string;
/** 视频源总时长（秒），用于裁剪边界约束 */
sourceDuration = 0;
/** 当前裁剪起点（秒），相对视频源时间轴 */
trimStart = 0;
/** 当前裁剪终点（秒），相对视频源时间轴 */
trimEnd = 0;
/** 预解码的缩略图列表与缓存 */
private thumbnails: Array<{ time: number; image: CanvasImageSource }> = [];
private thumbnailCache = new Map<number, CanvasImageSource>();
/** 避免重复请求与解码 */
private isLoading = false;
/** 视频真实时长 */
private duration = 0;
/** 真实宽高比（用于缩略图铺排） */
private aspectRatio = DEFAULT_ASPECT_RATIO;
/** 单张缩略图宽度（像素） */
private thumbnailWidth = 0;
constructor(options: VideoClipOptions) {
super({
left: options.left,
top: options.top,
width: options.width,
height: options.height,
fill: VIDEO_BACKGROUND,
stroke: null,
strokeWidth: 0,
rx: 6,
ry: 6,
selectable: true,
hasControls: true,
lockRotation: true,
lockScalingY: true,
lockScalingFlip: true,
objectCaching: false,
hoverCursor: 'move'
});
this.elementId = options.id;
this.src = options.src ?? DEFAULT_VIDEO_URL;
this.thumbnailWidth = Math.max(
1,
Math.round(
(options.height || DEFAULT_THUMBNAIL_HEIGHT) * this.aspectRatio
)
);
// 仅保留左右缩放控制点
this.setControlsVisibility({
tl: false,
tr: false,
bl: false,
br: false,
mt: false,
mb: false,
mtr: false,
ml: true,
mr: true
});
// 初始化缩略图加载，完成后会触发重绘
this.loadThumbnails();
}
async loadThumbnails() {
if (this.isLoading) return;
this.isLoading = true;
try {
const response = await fetch(this.src);
const blob = await response.blob();
const input = new Input({
formats: ALL_FORMATS,
source: new BlobSource(blob)
});
// 读取视频真实时长，并同步裁剪边界
this.duration = (await input.computeDuration()) || 0;
this.sourceDuration = this.duration;
// 初始化 trimEnd 为源时长，避免裁剪窗口超出视频长度
if (this.trimEnd === 0 || this.trimEnd > this.sourceDuration) {
this.trimEnd = this.sourceDuration;
}
// 若 trimStart 越界，则回退到 0
if (this.trimStart > this.trimEnd) {
this.trimStart = 0;
}
const videoTrack = await input.getPrimaryVideoTrack();
if (!videoTrack) return;
const canDecode = await videoTrack.canDecode();
if (!canDecode) return;
if (videoTrack.displayWidth && videoTrack.displayHeight) {
this.aspectRatio = videoTrack.displayWidth / videoTrack.displayHeight;
}
const thumbHeight = this.height || DEFAULT_THUMBNAIL_HEIGHT;
this.thumbnailWidth = Math.max(
1,
Math.round(thumbHeight * this.aspectRatio)
);
const sink = new CanvasSink(videoTrack, {
width: this.thumbnailWidth,
height: Math.round(thumbHeight),
fit: 'contain'
});
// 均匀采样缩略图并缓存，避免每次 render 重复解码
const thumbnails: Array<{ time: number; image: CanvasImageSource }> = [];
const thumbnailCache = new Map<number, CanvasImageSource>();
for (let t = 0; t <= this.duration; t += DEFAULT_THUMBNAIL_STEP) {
const result = await sink.getCanvas(t);
if (!result) continue;
const canvas = result.canvas;
const image = await createImageBitmap(canvas);
const time = result.timestamp ?? t;
thumbnails.push({ time, image });
const key =
Math.round(time / DEFAULT_THUMBNAIL_STEP) * DEFAULT_THUMBNAIL_STEP;
thumbnailCache.set(key, image);
}
this.thumbnails = thumbnails;
this.thumbnailCache = thumbnailCache;
this.canvas?.requestRenderAll();
} catch (error) {
console.error('VideoClip loadThumbnails error:', error);
} finally {
this.isLoading = false;
}
}
_render(ctx: CanvasRenderingContext2D) {
ctx.save();
// 反向缩放，让绘制逻辑用屏幕像素坐标
const scaleX = this.scaleX || 1;
const scaleY = this.scaleY || 1;
ctx.scale(1 / scaleX, 1 / scaleY);
const width = (this.width || 0) * scaleX;
const height = (this.height || 0) * scaleY;
const radius = this.rx || 6;
// 以圆角矩形作为裁剪区域
ctx.beginPath();
ctx.roundRect(-width / 2, -height / 2, width, height, radius);
ctx.clip();
// 绘制底色，缩略图缺失时仍有可视背景
ctx.fillStyle = VIDEO_BACKGROUND;
ctx.fillRect(-width / 2, -height / 2, width, height);
if (this.thumbnails.length > 0 && width > 0 && height > 0) {
// 以裁剪窗口作为缩略图采样范围
const trimStart = Math.max(0, this.trimStart || 0);
const trimEnd = Math.max(trimStart, this.trimEnd || 0);
const trimDuration = trimEnd - trimStart;
if (trimDuration <= 0) {
ctx.restore();
return;
}
// 依据显示高度与视频宽高比计算单张缩略图宽度
const thumbWidth = Math.max(1, Math.round(height * this.aspectRatio));
// 根据显示宽度计算可容纳的缩略图数量
const visibleCount = Math.max(1, Math.ceil(width / thumbWidth));
const step = DEFAULT_THUMBNAIL_STEP;
// 在裁剪区间内均匀采样对应数量的时间点
const timeStep = trimDuration / visibleCount;
for (let i = 0; i < visibleCount; i += 1) {
const time = trimStart + i * timeStep;
// 取最近的缓存时间点缩略图，避免重复解码
const key = Math.round(time / step) * step;
const img = this.thumbnailCache.get(key);
if (!img) continue;
// 缩略图按等宽平铺，保持宽高比不变
const x = -width / 2 + i * thumbWidth;
const drawWidth = Math.min(thumbWidth, width - i * thumbWidth);
if (drawWidth <= 0) continue;
ctx.drawImage(img, x, -height / 2, drawWidth, height);
}
}
ctx.restore();
// 绘制边框（在裁剪区域外，确保边框宽度不随缩放变化）
ctx.save();
ctx.scale(1 / scaleX, 1 / scaleY);
ctx.beginPath();
ctx.roundRect(-width / 2, -height / 2, width, height, radius);
ctx.strokeStyle = BORDER_COLOR;
ctx.lineWidth = BORDER_WIDTH;
ctx.stroke();
ctx.restore();
}
}

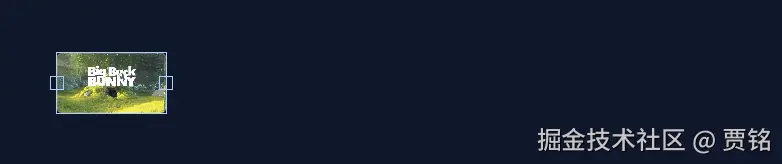

最小使用demo：
import { Canvas } from 'fabric';
import { useEffect, useRef } from 'react';
import { VideoClip } from '../../core/timeline/clips/video-clip';
export default function VideoClipDemo() {
const canvasRef = useRef<HTMLCanvasElement>(null);
useEffect(() => {
if (!canvasRef.current) return;
const canvas = new Canvas(canvasRef.current, {
width: 800,
height: 200,
backgroundColor: '#0f172a'
});
const videoClip = new VideoClip({
id: 'demo-video-1',
left: 50,
top: 70,
width: 300,
height: 60
});
canvas.add(videoClip);
canvas.setActiveObject(videoClip);
return () => {
canvas.dispose();
};
}, []);
return <canvas ref={canvasRef} />;
}

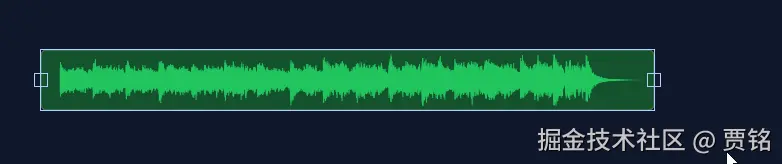

音频轨道
上篇文章中，我们使用konva完成了音频波形图的绘制，在这一节中将会对它进行优化
原始音频本质是 PCM 采样数据（一秒可能 44100 个点），
如果你直接一个点一个点画，性能会炸。
所以这里做了一件非常关键的事：降采样 + 取峰值
在 extractWaveformData() 里做了三件事：
- 只取第一个声道
- 每秒固定抽 100 个“波形点”
- 每个点不存所有数据，而是只存：这一小段里的 最小值和最大值
[min, max, min, max, min, max...]
这样做的好处是：数据量大幅减少，并且视觉上还能保留波形“形状”
import { Rect } from 'fabric';
import { ALL_FORMATS, BlobSource, Input } from 'mediabunny';
import { ClipType } from '../types';
/** 默认音频文件 URL */
const DEFAULT_AUDIO_URL = new URL(
'../../../assets/1.wav',
import.meta.url
).toString();
/** 波形颜色（绿色） */
const WAVEFORM_COLOR = '#22c55e';
/** 波形背景颜色（深绿色） */
const WAVEFORM_BACKGROUND = '#14532d';
/** 每秒采样的波形数据点数 */
const WAVEFORM_SAMPLES_PER_SECOND = 100;
/** 边框颜色 */
const BORDER_COLOR = 'rgba(255,255,255,0.3)';
/** 边框宽度 */
const BORDER_WIDTH = 1;
/** AudioClip 构造选项 */
type AudioClipOptions = {
id: string;
left: number;
top: number;
width: number;
height: number;
src?: string;
};
export class AudioClip extends Rect {
clipType: ClipType = 'audio';
/** 对应业务 Clip 的唯一标识 */
elementId: string;
/** 音频资源地址 */
src: string;
/** 音频源总时长（秒），用于裁剪边界约束 */
sourceDuration = 0;
/** 当前裁剪起点（秒），相对音频源时间轴 */
trimStart = 0;
/** 当前裁剪终点（秒），相对音频源时间轴 */
trimEnd = 0;
/** 预解码的波形数据（每个采样点包含 min 和 max 两个值） */
private waveformData: Float32Array | null = null;
/** 加载状态标记，避免重复加载 */
private isLoading = false;
/** 音频缓冲区，用于提取波形数据 */
private audioBuffer: AudioBuffer | null = null;
constructor(options: AudioClipOptions) {
super({
left: options.left,
top: options.top,
width: options.width,
height: options.height,
fill: WAVEFORM_BACKGROUND,
stroke: null,
strokeWidth: 0,
rx: 6,
ry: 6,
selectable: true,
hasControls: true,
lockRotation: true,
lockScalingY: true,
lockScalingFlip: true,
objectCaching: false,
hoverCursor: 'move'
});
this.elementId = options.id;
this.src = options.src ?? DEFAULT_AUDIO_URL;
// 仅保留左右缩放控制点，允许裁剪式缩放
this.setControlsVisibility({
tl: false,
tr: false,
bl: false,
br: false,
mt: false,
mb: false,
mtr: false,
ml: true,
mr: true
});
this.loadAudio();
}
async loadAudio() {
if (this.isLoading) return;
this.isLoading = true;
try {
const response = await fetch(this.src);
const blob = await response.blob();
const input = new Input({
formats: ALL_FORMATS,
source: new BlobSource(blob)
});
this.sourceDuration = (await input.computeDuration()) || 0;
// 初始化裁剪窗口，确保不超过音频时长
if (this.trimEnd === 0 || this.trimEnd > this.sourceDuration) {
this.trimEnd = this.sourceDuration;
}
if (this.trimStart > this.trimEnd) {
this.trimStart = 0;
}
const arrayBuffer = await blob.arrayBuffer();
const audioContext = new AudioContext();
this.audioBuffer = await audioContext.decodeAudioData(arrayBuffer);
audioContext.close();
// 提取波形数据
this.extractWaveformData();
this.canvas?.requestRenderAll();
} catch (error) {
console.error('AudioClip loadAudio error:', error);
} finally {
this.isLoading = false;
}
}
/**
* 从音频缓冲区提取波形数据
* 将原始音频采样降采样为固定数量的峰值点，用于高效渲染
*/
private extractWaveformData() {
if (!this.audioBuffer || this.sourceDuration <= 0) return;
// 获取第一个声道的音频数据
const channelData = this.audioBuffer.getChannelData(0);
const samples = channelData.length;
// 计算目标采样点数（每秒 100 个点）
const targetSamples = Math.ceil(
this.sourceDuration * WAVEFORM_SAMPLES_PER_SECOND
);
// 每个采样点存储 min 和 max 两个值
this.waveformData = new Float32Array(targetSamples * 2);
// 计算每个目标采样点对应的原始采样数
const samplesPerPeak = Math.floor(samples / targetSamples);
// 遍历所有目标采样点，计算每个区间的峰值
for (let i = 0; i < targetSamples; i++) {
const start = i * samplesPerPeak;
const end = Math.min(start + samplesPerPeak, samples);
let min = 0;
let max = 0;
// 在当前区间内查找最小值和最大值
for (let j = start; j < end; j++) {
const value = channelData[j];
if (value < min) min = value;
if (value > max) max = value;
}
// 存储峰值数据
this.waveformData[i * 2] = min;
this.waveformData[i * 2 + 1] = max;
}
}
/**
* 重写渲染逻辑，绘制音频波形
* 根据裁剪窗口只显示 trimStart 到 trimEnd 区间的波形
*/
_render(ctx: CanvasRenderingContext2D) {
ctx.save();
// 反向缩放，让绘制逻辑用屏幕像素坐标
const scaleX = this.scaleX || 1;
const scaleY = this.scaleY || 1;
ctx.scale(1 / scaleX, 1 / scaleY);
const width = (this.width || 0) * scaleX;
const height = (this.height || 0) * scaleY;
const radius = this.rx || 6;
// 以圆角矩形作为裁剪区域
ctx.beginPath();
ctx.roundRect(-width / 2, -height / 2, width, height, radius);
ctx.clip();
// 绘制背景色
ctx.fillStyle = WAVEFORM_BACKGROUND;
ctx.fillRect(-width / 2, -height / 2, width, height);
// 绘制波形数据
if (this.waveformData && this.sourceDuration > 0) {
// 获取裁剪窗口
const trimStart = Math.max(0, this.trimStart || 0);
const trimEnd = Math.max(trimStart, this.trimEnd || 0);
const trimDuration = trimEnd - trimStart;
if (trimDuration > 0) {
const totalSamples = this.waveformData.length / 2;
// 计算裁剪区间对应的采样点范围
const startSample = Math.floor(
(trimStart / this.sourceDuration) * totalSamples
);
const endSample = Math.ceil(
(trimEnd / this.sourceDuration) * totalSamples
);
const visibleSamples = endSample - startSample;
const centerY = 0;
const halfHeight = height / 2 - 4;
ctx.fillStyle = WAVEFORM_COLOR;
// 绘制裁剪区间内的波形
for (let i = 0; i < visibleSamples; i++) {
const sampleIndex = startSample + i;
if (sampleIndex * 2 + 1 >= this.waveformData.length) break;
const min = this.waveformData[sampleIndex * 2];
const max = this.waveformData[sampleIndex * 2 + 1];
// 计算当前波形条的 x 坐标
const x = -width / 2 + (i / visibleSamples) * width;
const barWidth = Math.max(1, width / visibleSamples);
// 计算波形条的 y 坐标范围
const minY = centerY + min * halfHeight;
const maxY = centerY + max * halfHeight;
// 绘制波形条
ctx.fillRect(x, minY, barWidth, maxY - minY);
}
}
} else if (this.isLoading) {
// 加载中显示提示文字
ctx.fillStyle = 'rgba(255,255,255,0.5)';
ctx.font = '12px Inter, sans-serif';
ctx.textAlign = 'center';
ctx.textBaseline = 'middle';
ctx.fillText('Loading...', 0, 0);
}
ctx.restore();
// 绘制边框（在裁剪区域外，确保边框宽度不随缩放变化）
ctx.save();
ctx.scale(1 / scaleX, 1 / scaleY);
ctx.beginPath();
ctx.roundRect(-width / 2, -height / 2, width, height, radius);
ctx.strokeStyle = BORDER_COLOR;
ctx.lineWidth = BORDER_WIDTH;
ctx.stroke();
ctx.restore();
}
/**
* 获取音频缓冲区
* 可用于音频播放等功能
*/
getAudioBuffer(): AudioBuffer | null {
return this.audioBuffer;
}
/**
* 获取音频源总时长
* 用于裁剪边界约束
*/
getSourceDuration(): number {
return this.sourceDuration;
}
}
import { Canvas } from 'fabric';
import { useEffect, useRef } from 'react';
import { AudioClip } from '../../core/timeline/clips/audio-clip';
export default function AudioClipDemo() {
const canvasRef = useRef<HTMLCanvasElement>(null);
useEffect(() => {
if (!canvasRef.current) return;
const canvas = new Canvas(canvasRef.current, {
width: 800,
height: 200,
backgroundColor: '#0f172a'
});
const audioClip = new AudioClip({
id: 'demo-audio-1',
left: 50,
top: 70,
width: 300,
height: 60
});
canvas.add(audioClip);
canvas.setActiveObject(audioClip);
return () => {
canvas.dispose();
};
}, []);
return <canvas ref={canvasRef} />;
}
文本轨道
import { Rect } from 'fabric';
import { ClipType } from '../types';
/** 文本 Clip 背景色 */
const TEXT_CLIP_BACKGROUND = '#134e4a';
/** 边框颜色 */
const BORDER_COLOR = 'rgba(255,255,255,0.3)';
/** 边框宽度 */
const BORDER_WIDTH = 1;
export class TextClip extends Rect {
clipType: ClipType = 'text';
elementId: string;
/** 显示在块内的文字内容 */
label: string;
constructor(options: {
id: string;
text: string;
left: number;
top: number;
width: number;
height: number;
}) {
super({
left: options.left,
top: options.top,
width: options.width,
height: options.height,
fill: TEXT_CLIP_BACKGROUND,
stroke: null,
strokeWidth: 0,
rx: 8,
/** 圆角 Y */
ry: 8,
selectable: true,
hasControls: true,
lockRotation: true,
/** 锁定纵向缩放 */
lockScalingY: true,
/** 禁止缩放翻转（避免控制块反向导致的 clip 翻转） */
lockScalingFlip: true,
/** 禁用缓存，保证 _render 反向缩放逻辑直接作用于主画布 */
objectCaching: false,
hoverCursor: 'move'
});
this.elementId = options.id;
this.label = options.text;
// 仅保留左右缩放控制点，避免垂直方向缩放
this.setControlsVisibility({
tl: false,
tr: false,
bl: false,
br: false,
mt: false,
mb: false,
mtr: false,
ml: true,
mr: true
});
}
/**
* 重写渲染逻辑，在矩形块中绘制文本
* 手动绘制圆角矩形背景和边框，确保缩放时不变形
*/
_render(ctx: CanvasRenderingContext2D) {
ctx.save();
// 反向缩放，让绘制逻辑用屏幕像素坐标
const scaleX = this.scaleX || 1;
const scaleY = this.scaleY || 1;
ctx.scale(1 / scaleX, 1 / scaleY);
const width = (this.width || 0) * scaleX;
const height = (this.height || 0) * scaleY;
const radius = this.rx || 8;
// 手动绘制圆角矩形背景，确保圆角不随缩放变形
ctx.beginPath();
ctx.roundRect(-width / 2, -height / 2, width, height, radius);
ctx.fillStyle = TEXT_CLIP_BACKGROUND;
ctx.fill();
// 绘制边框，确保边框宽度不随缩放变化
ctx.strokeStyle = BORDER_COLOR;
ctx.lineWidth = BORDER_WIDTH;
ctx.stroke();
// 绘制文本
ctx.fillStyle = 'rgba(255,255,255,0.9)';
ctx.font = '12px Inter, sans-serif';
ctx.textAlign = 'left';
ctx.textBaseline = 'middle';
// 移动到左边缘 8 像素，垂直居中位置
ctx.fillText(this.label, -width / 2 + 8, 0);
ctx.restore();
}
}
滚动条
滑块宽度怎么算？barWidth = (视口宽度 / 内容宽度) * 轨道宽度
同时还加了：minWidth = 40防止内容太多时滑块小到点不到
滑块位置怎么算？leftOffset = (当前滚动 / 最大滚动距离) * 可滑动距离
可滑动距离 = 轨道总宽度 - 滑块自身宽度，可滑动距离也就是：滑块在轨道上“真正能移动的那一段距离”
import { Canvas } from 'fabric';
import { ITimeline, PointerEventLike } from '../types';
export type ScrollbarBar = {
/** 滑块左边界 X 坐标 */
left: number;
/** 滑块右边界 X 坐标 */
right: number;
/** 滑块上边界 Y 坐标 */
top: number;
/** 滑块下边界 Y 坐标 */
bottom: number;
/** 最大可滚动距离（内容宽度 - 视口宽度） */
maxOffset: number;
/** 滚动轨道总宽度 */
trackWidth: number;
/** 滑块宽度 */
barWidth: number;
};
/**
* 1. 滚动条绘制在 Canvas 的顶层上下文（contextTop）上，不受 viewportTransform 影响
* 2. 通过拦截 Canvas 的鼠标事件实现滚动条的拖拽交互
* 3. 滑块宽度根据内容与视口的比例自动计算
* 4. 当内容完全在视口内时自动隐藏滚动条
*/
export class HorizontalScrollbar {
timeline: ITimeline;
/** 滚动条滑块的高度（像素） */
size = 8;
/** 滚动条与画布边缘的间距（像素） */
scrollSpace = 4;
/** 滑块最小宽度，确保滑块始终可点击 */
minWidth = 40;
/** 滑块填充颜色 */
fill = 'rgba(255,255,255,0.3)';
/** 滑块边框颜色 */
stroke = 'rgba(255,255,255,0.1)';
/** 边框线宽 */
lineWidth = 1;
bar: ScrollbarBar | null = null;
/** 是否处于拖拽滚动条状态 */
dragging = false;
/** 拖拽开始时的鼠标 X 坐标 */
dragStartX = 0;
/** 拖拽开始时的滚动位置 */
dragStartScroll = 0;
private originalMouseDown: ((e: PointerEventLike) => void) | null = null;
private originalMouseMove: ((e: PointerEventLike) => void) | null = null;
private originalMouseUp: ((e: PointerEventLike) => void) | null = null;
constructor(timeline: ITimeline) {
this.timeline = timeline;
const canvas = timeline.canvas;
const canvasInternal = canvas as unknown as {
__onMouseDown?: (e: PointerEventLike) => void;
_onMouseMove?: (e: PointerEventLike) => void;
_onMouseUp?: (e: PointerEventLike) => void;
};
this.originalMouseDown = canvasInternal.__onMouseDown || null;
this.originalMouseMove = canvasInternal._onMouseMove || null;
this.originalMouseUp = canvasInternal._onMouseUp || null;
canvasInternal.__onMouseDown = this.mouseDownHandler.bind(this);
canvasInternal._onMouseMove = this.mouseMoveHandler.bind(this);
canvasInternal._onMouseUp = this.mouseUpHandler.bind(this);
this.beforeRenderHandler = this.beforeRenderHandler.bind(this);
this.afterRenderHandler = this.afterRenderHandler.bind(this);
canvas.on('before:render', this.beforeRenderHandler);
canvas.on('after:render', this.afterRenderHandler);
}
dispose() {
const canvas = this.timeline.canvas;
const canvasInternal = canvas as unknown as {
__onMouseDown?: (e: PointerEventLike) => void;
_onMouseMove?: (e: PointerEventLike) => void;
_onMouseUp?: (e: PointerEventLike) => void;
};
if (this.originalMouseDown)
canvasInternal.__onMouseDown = this.originalMouseDown;
if (this.originalMouseMove)
canvasInternal._onMouseMove = this.originalMouseMove;
if (this.originalMouseUp) canvasInternal._onMouseUp = this.originalMouseUp;
// 移除渲染事件监听
canvas.off('before:render', this.beforeRenderHandler);
canvas.off('after:render', this.afterRenderHandler);
}
/**
* 渲染前处理
*
* 重置 Canvas 顶层上下文的变换矩阵为单位矩阵。
*
* 为什么需要这样做？
*
* Fabric.js 在渲染时会应用 viewportTransform（用于实现滚动效果），
* 这个变换会影响所有后续的绘制操作。但滚动条应该始终固定在视口底部，
* 不应该随着内容滚动而移动。
*
* 通过在渲染前重置变换矩阵，我们确保滚动条的绘制坐标系
* 始终与视口坐标系一致，不受滚动影响。
*/
beforeRenderHandler() {
const ctx = this.timeline.canvas.contextTop;
if (!ctx) return;
ctx.save();
ctx.setTransform(1, 0, 0, 1, 0, 0);
ctx.restore();
}
/**
* 渲染后处理 - 绘制滚动条
*
* 在 Canvas 主内容渲染完成后，在顶层上下文绘制滚动条滑块。
* 滑块的宽度和位置根据内容与视口的比例计算。
*
* 计算公式：
* 滑块宽度 = (视口宽度 / 内容宽度) * 轨道宽度
* 滑块位置 = (当前滚动位置 / 最大滚动距离) * 可滑动距离
*/
afterRenderHandler() {
const canvas = this.timeline.canvas;
const ctx = canvas.contextTop;
if (!ctx) return;
const contentWidth = this.timeline.contentWidth;
/**
* 当内容宽度不超过视口宽度时，隐藏滚动条
* 这意味着所有内容都可见，不需要滚动。
*/
if (contentWidth <= canvas.width) {
this.bar = null;
// 清除之前可能绘制的滚动条区域
ctx.clearRect(
0,
canvas.height - this.size - this.scrollSpace - this.lineWidth,
canvas.width,
this.size + this.scrollSpace + this.lineWidth
);
return;
}
/**
* 计算滚动轨道宽度
* 轨道是滑块可滑动的区域，两侧留出间距
*/
const trackWidth = canvas.width - this.scrollSpace * 2;
/**
* 计算滑块宽度
* 滑块宽度反映视口占内容的比例：
* - 内容越多，滑块越小
* - 但最小不低于 minWidth，确保始终可点击
*/
const barWidth = Math.max(
Math.floor((canvas.width / contentWidth) * trackWidth),
this.minWidth
);
/**
* 计算最大可滚动距离
* 即内容超出视口的部分
*/
const maxOffset = contentWidth - canvas.width;
/**
* 计算滑块位置
* 滑块位置 = 间距 + (滚动比例 * 可滑动距离)
* 滚动比例 = 当前滚动位置 / 最大滚动距离
* 可滑动距离 = 轨道宽度 - 滑块宽度
*/
const leftOffset =
(this.timeline.scrollX / maxOffset) * Math.max(0, trackWidth - barWidth);
const left = this.scrollSpace + leftOffset;
/**
* 计算滑块垂直位置
* 滑块位于画布底部，与底部边缘保持间距
*/
const top = canvas.height - this.size - this.scrollSpace;
/**
* 保存滚动条几何信息
* 用于后续的命中检测（判断鼠标是否点击在滑块上）
*/
this.bar = {
left,
right: left + barWidth,
top,
bottom: top + this.size,
maxOffset,
trackWidth,
barWidth
};
ctx.clearRect(
0,
canvas.height - this.size - this.scrollSpace - this.lineWidth,
canvas.width,
this.size + this.scrollSpace + this.lineWidth
);
ctx.save();
ctx.fillStyle = this.fill;
ctx.strokeStyle = this.stroke;
ctx.lineWidth = this.lineWidth;
ctx.beginPath();
ctx.roundRect(left, top, barWidth, this.size, this.size / 2);
ctx.fill();
ctx.stroke();
ctx.restore();
}
/**
* 鼠标按下事件处理
* 判断鼠标是否点击在滚动条滑块上：
* - 如果是，进入拖拽模式，阻止事件继续传播
* - 如果不是，调用 Canvas 原始的鼠标按下处理
*
*/
mouseDownHandler(e: PointerEventLike) {
const canvas = this.timeline.canvas;
/**
* 获取鼠标在视口坐标系中的位置
* getViewportPoint 返回的是相对于画布左上角的坐标，
* 不受 viewportTransform 影响，适合用于滚动条命中检测
*/
const p = canvas.getViewportPoint(e);
if (this.bar) {
/**
* 命中检测：判断鼠标坐标是否在滑块矩形范围内
*/
const hit =
p.x >= this.bar.left &&
p.x <= this.bar.right &&
p.y >= this.bar.top &&
p.y <= this.bar.bottom;
if (hit) {
/**
* 进入拖拽模式
* 记录拖拽起始状态：
* - dragStartX: 鼠标起始 X 坐标
* - dragStartScroll: 起始滚动位置
*
* 后续在 mouseMoveHandler 中根据鼠标移动距离计算新的滚动位置
*/
this.dragging = true;
this.dragStartX = p.x;
this.dragStartScroll = this.timeline.scrollX;
return; // 阻止事件继续传播，不调用原始处理函数
}
}
/**
* 未命中滚动条，调用 Canvas 原始的鼠标按下处理
* 通过原型链调用原始方法，确保 Fabric.js 的正常交互（如选择对象）不受影响
*/
const proto = Canvas.prototype as unknown as {
__onMouseDown: (e: PointerEventLike) => void;
};
return proto.__onMouseDown.call(canvas, e);
}
/**
* 鼠标移动事件处理
* 如果处于拖拽模式，根据鼠标移动距离更新滚动位置；
* 否则调用 Canvas 原始的鼠标移动处理。
*/
mouseMoveHandler(e: PointerEventLike) {
/**
* 非拖拽状态，调用原始处理函数
*/
if (!this.dragging || !this.bar) {
const proto = Canvas.prototype as unknown as {
_onMouseMove: (e: PointerEventLike) => void;
};
return proto._onMouseMove.call(this.timeline.canvas, e);
}
const canvas = this.timeline.canvas;
const p = canvas.getViewportPoint(e);
/**
* 计算滚动位置
* 滚动距离映射：
* - 鼠标移动距离（像素） -> 滚动距离（像素）
* - 比例 = 鼠标移动距离 / 可滑动距离
* - 滚动距离 = 比例 * 最大滚动距离
*
* 这样可以实现滑块移动 1 像素，内容滚动相应比例的距离
*/
const delta = p.x - this.dragStartX;
const maxOffset = this.bar.maxOffset;
const trackAvailable = Math.max(1, this.bar.trackWidth - this.bar.barWidth);
const scrollDelta = (delta / trackAvailable) * maxOffset;
/**
* 更新滚动位置
* setScrollX 内部会处理边界约束（不超过最大滚动距离）
*/
this.timeline.setScrollX(this.dragStartScroll + scrollDelta);
}
/**
* 鼠标抬起事件处理
* 如果处于拖拽模式，结束拖拽；
* 否则调用 Canvas 原始的鼠标抬起处理。
*/
mouseUpHandler(e: PointerEventLike) {
/**
* 非拖拽状态，调用原始处理函数
*/
if (!this.dragging) {
const proto = Canvas.prototype as unknown as {
_onMouseUp: (e: PointerEventLike) => void;
};
proto._onMouseUp.call(this.timeline.canvas, e);
}
/**
* 重置 dragging 标志，后续鼠标移动不再触发滚动
*/
this.dragging = false;
}
}
import { Canvas, Rect } from 'fabric';
import { useEffect, useRef } from 'react';
import { HorizontalScrollbar } from '../../core/timeline/scrollbar';
export default function ScrollBarDemo() {
const canvasRef = useRef<HTMLCanvasElement>(null);
useEffect(() => {
if (!canvasRef.current) return;
const canvas = new Canvas(canvasRef.current, {
width: 800,
height: 200,
backgroundColor: '#0f172a',
selection: false
});
const timeline = {
canvas,
contentWidth: 2000,
scrollX: 0,
setScrollX(x: number) {
this.scrollX = Math.max(
0,
Math.min(x, this.contentWidth - canvas.width)
);
canvas.setViewportTransform([1, 0, 0, 1, -this.scrollX, 0]);
canvas.requestRenderAll();
}
} as any;
const scrollbar = new HorizontalScrollbar(timeline);
const rect1 = new Rect({
left: 50,
top: 50,
width: 200,
height: 60,
fill: '#134e4a',
rx: 6,
ry: 6,
selectable: true,
hasControls: true
});
rect1.on('moving', () => {
const right = rect1.left! + rect1.width!;
const newContentWidth = Math.max(canvas.width, right + 50);
timeline.contentWidth = newContentWidth;
canvas.requestRenderAll();
});
canvas.add(rect1);
return () => {
scrollbar.dispose();
canvas.dispose();
};
}, []);
return <canvas ref={canvasRef} />;
}

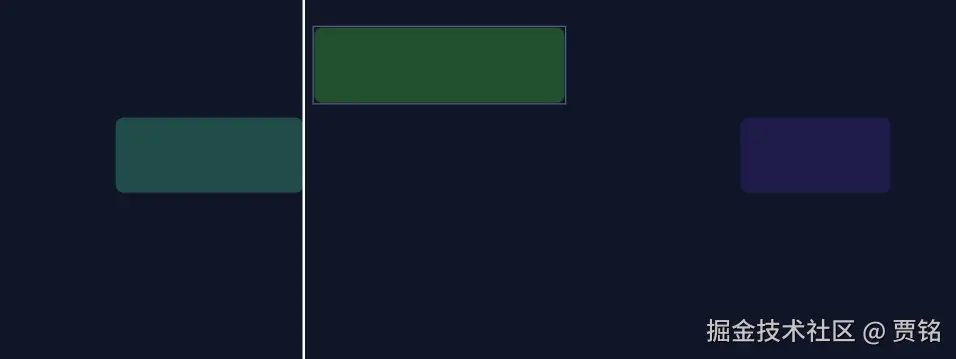

参考线绘制
整体流程是怎样的？可以理解成 5 步：
- 清掉旧的辅助线
- 收集画布上所有“可当参照物”的边
- 计算当前拖拽物体的边
- 找最近的一条线（距离小于 10px）
- 画辅助线 + 修正位置（吸附）
第一步：清理旧辅助线
clearAuxiliaryObjects()每次拖动都会重新计算吸附线，所以必须先把旧的删掉，避免画布上越画越多线，它的做法是：
- 遍历所有对象
- 找到带
isAlignmentAuxiliary标记的 - 删除
第二步：收集“所有可吸附的边”
getLineGuideStops()它做的事情是：
- 遍历画布所有可见对象
- 跳过当前拖动对象
- 跳过辅助线本身
- 获取每个对象的 boundingRect
最终得到一个列表：
[
{ val: 100 },
{ val: 250 },
{ val: 300 },
...
]
第三步：计算当前对象的吸附边
getObjectSnappingEdges()它只算两个东西：当前对象的左边、当前对象的右边
并记录：
guide // 当前边的位置
offset // 实际坐标偏移
snap // 是 start 还是 end
第四步：找最近的一条线
diff = Math.abs(lineGuide.val - itemBound.guide)
如果：diff < 10说明已经足够接近，然后把所有满足条件的候选放进数组进行排序，取最小的那个，这样可以避免多条线同时吸附导致抖动
resultV.sort((a, b) => a.diff - b.diff)[0]
第五步：画对齐线
new Line([x, 0, x, 2000])
import { Line, type Canvas, type FabricObject } from 'fabric';
import { AlignmentAuxiliary, LineGuide, TimelineObject, Guide } from '../types';
/**
* 清除画布上的所有辅助对齐线
*/
export const clearAuxiliaryObjects = (
canvas: Canvas,
allObjects: FabricObject[]
) => {
allObjects.forEach(obj => {
if ((obj as AlignmentAuxiliary).isAlignmentAuxiliary) canvas.remove(obj);
});
};
/**
* 计算对象的对齐停靠点
* 返回对象左边界与右边界的可吸附位置
*/
export const getStopsForObject = (
start: number,
distance: number,
drawStart: number,
drawDistance: number
) => {
const stops = [start, start + distance];
return stops.map(stop => ({
val: stop,
start: drawStart,
end: drawStart + drawDistance
}));
};
/**
* 获取画布上所有可用作对齐基准的停靠点
* 仅收集可见的 Clip，对齐线本身不会参与计算
*/
export const getLineGuideStops = (skipShapes: FabricObject[], canvas: Canvas) => {
const vertical: LineGuide[] = [];
canvas
.getObjects()
.filter(o => o.visible && (o as TimelineObject).elementId)
.forEach(guideObject => {
if (
skipShapes.includes(guideObject) ||
(guideObject as AlignmentAuxiliary).isAlignmentAuxiliary
) {
return;
}
const box = guideObject.getBoundingRect();
vertical.push(
...getStopsForObject(box.left, box.width, box.top, box.height)
);
});
return { vertical, horizontal: [] as LineGuide[] };
};
/**
* 获取当前拖拽对象的吸附边缘
* 只计算水平吸附（左边界、右边界）
*/
export const getObjectSnappingEdges = (target: FabricObject) => {
const rect = target.getBoundingRect();
return {
vertical: [
{
guide: Math.round(rect.left),
offset: Math.round((target.left || 0) - rect.left),
snap: 'start'
},
{
guide: Math.round(rect.left + rect.width),
offset: Math.round((target.left || 0) - rect.left - rect.width),
snap: 'end'
}
],
horizontal: [] as Array<{ guide: number; offset: number; snap: string }>
};
};
/**
* 计算当前位置最接近的引导对齐线
* 仅返回最接近的垂直引导，避免多条线干扰
*/
export const getGuides = (
lineGuideStops: { vertical: LineGuide[]; horizontal: LineGuide[] },
itemBounds: {
vertical: { guide: number; offset: number; snap: string }[];
horizontal: { guide: number; offset: number; snap: string }[];
}
) => {
const resultV: Array<{ lineGuide: number; diff: number; offset: number }> =
[];
lineGuideStops.vertical.forEach(lineGuide => {
itemBounds.vertical.forEach(itemBound => {
const diff = Math.abs(lineGuide.val - itemBound.guide);
if (diff < 10) {
resultV.push({
lineGuide: lineGuide.val,
diff,
offset: itemBound.offset
});
}
});
});
const guides: Guide[] = [];
const minV = resultV.sort((a, b) => a.diff - b.diff)[0];
if (minV) {
guides.push({
lineGuide: minV.lineGuide,
offset: minV.offset,
orientation: 'V'
});
}
return guides;
};
/**
* 在画布上绘制对齐线
* 线条绘制在主画布之上，并标记为辅助对象
*/
export const drawGuides = (guides: Guide[], canvas: Canvas) => {
guides.forEach(lineGuide => {
if (lineGuide.orientation === 'V') {
const line = new Line(
[lineGuide.lineGuide, 0, lineGuide.lineGuide, 2000],
{
strokeWidth: 2,
stroke: '#ffffff',
strokeLineCap: 'square',
selectable: false,
evented: false,
objectCaching: false
}
);
(line as AlignmentAuxiliary).isAlignmentAuxiliary = true;
canvas.add(line);
}
});
};
import { Canvas, Rect } from 'fabric';
import { useEffect, useRef } from 'react';
import {
clearAuxiliaryObjects,
drawGuides,
getGuides,
getLineGuideStops,
getObjectSnappingEdges
} from '../../core/timeline/utils/guidelines';
export default function GuidelinesDemo() {
const canvasRef = useRef<HTMLCanvasElement>(null);
useEffect(() => {
if (!canvasRef.current) return;
const canvas = new Canvas(canvasRef.current, {
width: 800,
height: 300,
backgroundColor: '#0f172a',
selection: false
});
const rect1 = new Rect({
left: 100,
top: 100,
width: 150,
height: 60,
fill: '#134e4a',
rx: 6,
ry: 6,
selectable: true,
hasControls: false
});
(rect1 as any).elementId = 'rect1';
const rect2 = new Rect({
left: 350,
top: 100,
width: 200,
height: 60,
fill: '#14532d',
rx: 6,
ry: 6,
selectable: true,
hasControls: false
});
(rect2 as any).elementId = 'rect2';
const rect3 = new Rect({
left: 600,
top: 100,
width: 120,
height: 60,
fill: '#1e1b4b',
rx: 6,
ry: 6,
selectable: true,
hasControls: false
});
(rect3 as any).elementId = 'rect3';
canvas.add(rect1, rect2, rect3);
canvas.on('object:moving', e => {
const target = e.target;
if (!target) return;
clearAuxiliaryObjects(canvas, canvas.getObjects());
const lineGuideStops = getLineGuideStops([target], canvas);
const itemBounds = getObjectSnappingEdges(target);
const guides = getGuides(lineGuideStops, itemBounds);
if (guides.length > 0) {
const guide = guides[0];
target.set({
left: guide.lineGuide + guide.offset
});
target.setCoords();
drawGuides(guides, canvas);
}
});
canvas.on('mouse:up', () => {
clearAuxiliaryObjects(canvas, canvas.getObjects());
});
return () => {
canvas.dispose();
};
}, []);
return <canvas ref={canvasRef} />;
}
时间轴缩放
核心代码：
const timeAtMouse = mouseX / oldPixelsPerSecond;
const newMouseX = timeAtMouse * this.pixelsPerSecond;
const newScrollX = newMouseX - (mouseX - this.scrollX);
第一步：算出鼠标指向的时间点时间 = 像素 / 像素每秒
第二步：缩放后，这个时间应该在哪个像素？新像素 = 时间 * 新像素每秒
第三步：算需要补偿多少滚动newScrollX = 新像素位置 - 视口中的鼠标位置
// 监听滚轮事件，支持横向滚动与 Ctrl + 滚轮缩放
this.canvas.on('mouse:wheel', opt => {
const e = opt.e;
if (e.ctrlKey) {
// Ctrl + 滚轮：以鼠标位置为锚点缩放，保持时间点对齐
const delta = e.deltaY;
const pointer = this.canvas.getPointer(e);
this.handleZoom(delta, pointer.x);
} else {
// 普通滚轮：横向滚动（优先横向 delta）
const delta =
Math.abs(e.deltaX) > Math.abs(e.deltaY) ? e.deltaX : e.deltaY;
this.setScrollX(this.scrollX + delta);
}
e.preventDefault();
e.stopPropagation();
});
/**
* 处理时间轴缩放逻辑
* @param delta 滚轮增量
* @param mouseX 鼠标在画布上的 X 坐标（包含滚动偏移）
*/
handleZoom(delta: number, mouseX: number) {
const zoomFactor = 1.1;
const oldPixelsPerSecond = this.pixelsPerSecond;
// 计算新的缩放比例
if (delta > 0) {
this.pixelsPerSecond /= zoomFactor;
} else {
this.pixelsPerSecond *= zoomFactor;
}
/** 最小缩放（像素/秒） */
const minPixelsPerSecond = 10;
/** 最大缩放（像素/秒），用于支持帧级显示 */
const maxPixelsPerSecond = 3000;
this.pixelsPerSecond = Math.max(
minPixelsPerSecond,
Math.min(maxPixelsPerSecond, this.pixelsPerSecond)
);
if (Math.abs(oldPixelsPerSecond - this.pixelsPerSecond) < 0.01) return;
// 关键逻辑：保持鼠标指针下的时间点在缩放后位置不变
// 时间点 = (mouseX) / oldPixelsPerSecond
// 缩放后的像素位置 = 时间点 * newPixelsPerSecond
// 滚动补偿 = 缩放后的像素位置 - (mouseX - scrollX)
const timeAtMouse = mouseX / oldPixelsPerSecond;
const newMouseX = timeAtMouse * this.pixelsPerSecond;
const newScrollX = newMouseX - (mouseX - this.scrollX);
// 更新所有 Clip 的位置和宽度
this.updateClipsVisualsFromTime();
// 更新内容宽度（轨道背景也会随之更新）
this.updateContentWidth();
// 应用新的滚动位置
this.setScrollX(newScrollX);
this.canvas.requestRenderAll();
}
/**
* 设置时间轴横向滚动位置
* 通过 viewportTransform 将所有对象整体平移
*/
setScrollX(value: number) {
const maxScroll = Math.max(0, this.contentWidth - this.canvas.width);
const next = Math.max(0, Math.min(maxScroll, value));
if (Math.abs(next - this.scrollX) < 0.5) return;
this.scrollX = next;
const vpt = (
this.canvas.viewportTransform || ([1, 0, 0, 1, 0, 0] as Mat2D)
).slice(0) as Mat2D;
// 使用 viewportTransform 平移内容
vpt[4] = -this.scrollX;
vpt[5] = 0;
this.canvas.setViewportTransform(vpt);
// this.canvas.getObjects().forEach(obj => {
// // 修正控制点位置，避免滚动时偏移
// if (obj.hasControls) obj.setCoords();
// });
if (this.ruler) this.ruler.render(); // 同步更新刻度尺
this.canvas.requestRenderAll();
}

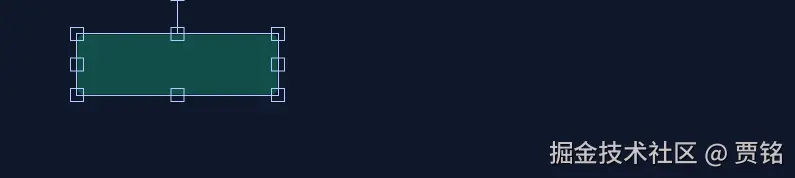

拖拽的核心代码（包括轨道的裁剪）
/**
* 配置所有拖拽、缩放交互逻辑及约束
* 包含缩放约束、防重叠、对齐辅助线与轨道吸附
*/
setupDragSnapping() {
/**
* 缩放事件处理
* 核心功能：
* 1. 约束最小宽度，避免 Clip 过小
* 2. 防止 Clip 跨越相邻 Clip（防重叠）
* 3. 对于视频/音频 Clip，实现裁剪式缩放（拖动端点改变裁剪窗口）
* 4. 约束裁剪范围不超过媒体源时长
*/
this.canvas.on('object:scaling', opt => {
const target = opt.target as TimelineObject;
if (!target || !target.elementId) return;
const transform = opt.transform;
if (!transform) return;
// 只处理左右控制点
const corner = transform.corner;
if (corner !== 'ml' && corner !== 'mr') return;
const originalWidth = target.width || 0;
if (originalWidth === 0) return;
const timelineTarget = target as TimelineObject;
const isMediaClip = ['video', 'audio'].includes(timelineTarget.clipType);
if (isMediaClip) {
const mediaTarget = target as TimelineObject;
if (mediaTarget.trimStart === undefined) mediaTarget.trimStart = 0;
if (mediaTarget.trimEnd === undefined || mediaTarget.trimEnd === 0) {
mediaTarget.trimEnd = mediaTarget.duration ?? 0;
}
// 记录缩放开始时的裁剪窗口，用于计算裁剪增量
// 这样可以确保"回拉"操作不会超过原始裁剪量
if (mediaTarget.__trimStartOriginal === undefined) {
mediaTarget.__trimStartOriginal = mediaTarget.trimStart ?? 0;
}
if (mediaTarget.__trimEndOriginal === undefined) {
mediaTarget.__trimEndOriginal = mediaTarget.trimEnd ?? 0;
}
}
// 获取同一轨道上的其他 Clip，用于防重叠检测
const trackIndex = this.getTrackIndexForObject(target);
const siblings = this.canvas
.getObjects()
.filter(obj => (obj as TimelineObject).elementId && obj !== target)
.map(obj => obj as TimelineObject)
.filter(obj => this.getTrackIndexForObject(obj) === trackIndex)
.map(obj => ({ obj, ...this.getClipBounds(obj) }))
.sort((a, b) => a.left - b.left);
// 记录缩放开始时的位置和尺寸
const startLeft = transform.original.left;
const startScaleX = transform.original.scaleX || 1;
const startRight = startLeft + originalWidth * startScaleX;
// 查找左右相邻的 Clip
let leftNeighbor: { left: number; right: number } | null = null;
let rightNeighbor: { left: number; right: number } | null = null;
for (const clip of siblings) {
if (clip.left < startLeft) {
leftNeighbor = clip;
continue;
}
rightNeighbor = clip;
break;
}
// 计算最小缩放比例，确保 Clip 不会太小
const minScale = MIN_CLIP_WIDTH / originalWidth;
// ========== 右侧控制点缩放（mr）==========
// 拖动右侧控制点：左边界固定，改变右边界
// 对于媒体类型：trimStart 保持不变，trimEnd 随宽度变化
if (corner === 'mr') {
// 计算最大右边界（受相邻 Clip 或内容宽度限制）
const maxRight = rightNeighbor ? rightNeighbor.left : this.contentWidth;
const maxWidth = maxRight - startLeft;
let maxScale = maxWidth / originalWidth;
// 媒体类型额外约束：不能超过源文件末尾
if (isMediaClip) {
const mediaTarget = target as TimelineObject;
const baseTrimStart = mediaTarget.__trimStartOriginal ?? 0;
const sourceDuration = mediaTarget.sourceDuration || 0;
if (sourceDuration > 0) {
// 从当前 trimStart 到源文件末尾的剩余时长
const maxDurationBySource = sourceDuration - baseTrimStart;
const maxScaleBySource =
(maxDurationBySource * this.pixelsPerSecond) / originalWidth;
maxScale = Math.min(maxScale, maxScaleBySource);
}
}
// 约束缩放比例在有效范围内
let newScaleX = timelineTarget.scaleX || 1;
if (newScaleX < minScale) newScaleX = minScale;
if (newScaleX > maxScale) newScaleX = maxScale;
// 应用缩放：左边界锚定，只改变宽度
target.set({
scaleX: newScaleX,
left: startLeft
});
if (isMediaClip) {
const mediaTarget = target as TimelineObject;
const baseTrimStart = mediaTarget.__trimStartOriginal ?? 0;
const sourceDuration = mediaTarget.sourceDuration || 0;
const finalWidth =
(timelineTarget.width || 0) * (timelineTarget.scaleX || 1);
const finalDuration = finalWidth / this.pixelsPerSecond;
// 右侧缩放：trimStart 固定，trimEnd 随宽度增加
mediaTarget.trimStart = baseTrimStart;
mediaTarget.trimEnd =
sourceDuration > 0
? Math.min(baseTrimStart + finalDuration, sourceDuration)
: baseTrimStart + finalDuration;
}
} else if (corner === 'ml') {
// ========== 左侧控制点缩放（ml）==========
// 拖动左侧控制点：右边界固定，改变左边界
// 对于媒体类型：trimEnd 保持不变，trimStart 随宽度变化
// 计算最小左边界（受相邻 Clip 或 0 限制）
const minLeft = leftNeighbor ? leftNeighbor.right : 0;
const maxWidth = startRight - minLeft;
let maxScale = maxWidth / originalWidth;
// 媒体类型额外约束：不能超过源文件开头
if (isMediaClip) {
const mediaTarget = target as TimelineObject;
const baseTrimEnd = mediaTarget.__trimEndOriginal ?? 0;
const sourceDuration = mediaTarget.sourceDuration || 0;
// 从源文件开头到当前 trimEnd 的最大可用时长
const maxDurationBySource = sourceDuration
? Math.min(baseTrimEnd || sourceDuration, sourceDuration)
: baseTrimEnd;
if (maxDurationBySource > 0) {
const maxScaleBySource =
(maxDurationBySource * this.pixelsPerSecond) / originalWidth;
maxScale = Math.min(maxScale, maxScaleBySource);
}
}
// 约束缩放比例在有效范围内
let newScaleX = timelineTarget.scaleX || 1;
if (newScaleX < minScale) newScaleX = minScale;
if (newScaleX > maxScale) newScaleX = maxScale;
// 应用缩放：右边界锚定，改变左边界位置
target.set({
scaleX: newScaleX,
left: startRight - originalWidth * newScaleX
});
// 更新媒体类型的裁剪窗口
if (isMediaClip) {
const mediaTarget = target as TimelineObject;
const baseTrimEnd = mediaTarget.__trimEndOriginal ?? 0;
const finalWidth =
(timelineTarget.width || 0) * (timelineTarget.scaleX || 1);
const finalDuration = finalWidth / this.pixelsPerSecond;
if (baseTrimEnd > 0) {
// 左侧缩放：trimEnd 固定，trimStart 随宽度变化
// 向左拖动 = 扩展开头 = trimStart 减小
// 向右拖动 = 裁剪开头 = trimStart 增加
mediaTarget.trimEnd = baseTrimEnd;
mediaTarget.trimStart = Math.max(0, baseTrimEnd - finalDuration);
}
}
}
// 同步更新时间属性（将像素转换为秒）
const finalWidth = (target.width || 0) * (target.scaleX || 1);
target.startTime = (target.left || 0) / this.pixelsPerSecond;
target.duration = finalWidth / this.pixelsPerSecond;
// 更新内容宽度并重新渲染
this.updateContentWidth();
target.setCoords();
this.canvas.requestRenderAll();
});
// 2. 移动过程中：执行辅助线吸附和重叠修正
this.canvas.on('object:moving', opt => {
const target = opt.target as TimelineObject;
if (!target || !target.elementId) return;
// 辅助对齐线吸附逻辑
const allObjects = this.canvas.getObjects();
const lineGuideStops = getLineGuideStops([target], this.canvas);
const itemBounds = getObjectSnappingEdges(target);
const guides = getGuides(lineGuideStops, itemBounds);
clearAuxiliaryObjects(this.canvas, allObjects);
if (guides.length > 0) drawGuides(guides, this.canvas);
guides.forEach(lineGuide => {
if (lineGuide.orientation === 'V') {
target.set('left', lineGuide.lineGuide + lineGuide.offset);
}
});
// 实时防重叠修正
const previousLeft = target.__prevLeft;
const currentLeft = target.left || 0;
const direction =
previousLeft === undefined || currentLeft >= previousLeft ? 1 : -1;
this.resolveClipOverlap(target, direction);
target.__prevLeft = target.left || 0;
// 同步更新时间属性
target.startTime = (target.left || 0) / this.pixelsPerSecond;
this.updateContentWidth(); // 拖拽时实时更新内容宽度
target.setCoords();
this.canvas.requestRenderAll();
});
// 3. 交互结束后：处理轨道增删、回弹及坐标校准
this.canvas.on('object:modified', (opt: TimelineEvent) => {
const target = opt.target as TimelineObject;
if (!target || !target.elementId) return;
const width = (target.width || 0) * (target.scaleX || 1);
const height = (target.height || 0) * (target.scaleY || 1);
const centerY = (target.top || 0) + height / 2;
// --- 动态轨道判定逻辑 ---
const firstTrackTop = this.trackTops[0];
const lastTrackTop = this.trackTops[this.trackCount - 1];
if (centerY < firstTrackTop) {
// 拖动到顶部边缘以上：在最上方插入新轨道
this.canvas.getObjects().forEach(obj => {
const t = obj as TimelineObject;
if (t.elementId && t.trackIndex !== undefined) {
t.trackIndex += 1;
}
});
target.trackIndex = 0;
} else if (centerY > lastTrackTop + TRACK_HEIGHT) {
// 拖动到底部边缘以下：在最下方新增轨道
target.trackIndex = this.trackCount;
} else {
// 落在现有轨道范围内：吸附到最近轨道
target.trackIndex = this.getClosestTrackIndex(centerY);
}
const trackTop = this.getTrackTop(target.trackIndex);
target.set({
width: Math.max(MIN_CLIP_WIDTH, width),
top: trackTop + (TRACK_HEIGHT - CLIP_HEIGHT) / 2,
scaleX: 1
});
// 最终重叠检测：若空间仍不足，触发回弹逻辑
const fits = this.resolveClipOverlap(target, 1);
if (!fits && target.__originalLeft !== undefined) {
target.set({
left: target.__originalLeft,
top: target.__originalTop
});
// 恢复后同步 trackIndex 并执行对齐
const oldCenterY = (target.top || 0) + height / 2;
target.trackIndex = this.getClosestTrackIndex(oldCenterY);
this.resolveClipOverlap(target, 1);
}
// 执行轨道清理及重新排列
this.syncTrackIndices();
this.updateContentWidth(); // 交互结束后同步内容宽度
// 同步最终的时间属性
const finalWidth = (target.width || 0) * (target.scaleX || 1);
target.startTime = (target.left || 0) / this.pixelsPerSecond;
target.duration = finalWidth / this.pixelsPerSecond;
// 清理交互临时属性
target.__originalLeft = undefined;
target.__originalTop = undefined;
target.__prevLeft = undefined;
// 清理裁剪交互基准，避免影响下一次缩放
target.__trimStartOriginal = undefined;
target.__trimEndOriginal = undefined;
target.setCoords();
this.canvas.requestRenderAll();
});
// 4. 鼠标抬起：清除辅助线
this.canvas.on('mouse:up', () => {
clearAuxiliaryObjects(this.canvas, this.canvas.getObjects());
this.canvas.requestRenderAll();
});
}
/**
* 核心防重叠逻辑：
* 在移动或缩放过程中，检测并修正位置，确保 Clip 不会与其他 Clip 发生重叠
* @param target 当前操作的对象
* @param direction 移动方向（1：向右，-1：向左）
* @returns 是否能完整放下该对象
*/
resolveClipOverlap(target: TimelineObject, direction: number): boolean {
const trackIndex = this.getTrackIndexForObject(target);
const bounds = this.getClipBounds(target);
// 获取同一轨道上的所有其他 Clip 并按左边界排序
const siblings = this.canvas
.getObjects()
.filter(obj => (obj as TimelineObject).elementId && obj !== target)
.map(obj => obj as TimelineObject)
.filter(obj => this.getTrackIndexForObject(obj) === trackIndex)
.map(obj => ({ obj, ...this.getClipBounds(obj) }))
.sort((a, b) => a.left - b.left);
let leftNeighbor: { left: number; right: number } | null = null;
let rightNeighbor: { left: number; right: number } | null = null;
// 寻找左右最近邻居
for (const clip of siblings) {
if (clip.left < bounds.left) {
leftNeighbor = clip;
continue;
}
rightNeighbor = clip;
break;
}
// 计算可用空间范围
const leftBound = leftNeighbor ? leftNeighbor.right : 0;
const rightBound = rightNeighbor
? rightNeighbor.left - bounds.width
: Number.POSITIVE_INFINITY;
let nextLeft = bounds.left;
/** 检测空间是否足够 */
const fits = rightBound >= leftBound;
if (!fits) {
// 空间不足时，根据移动方向推送到边界
nextLeft = direction >= 0 ? rightBound : leftBound;
} else {
// 空间足够时，确保不越过邻居边界
if (nextLeft < leftBound) nextLeft = leftBound;
if (nextLeft > rightBound) nextLeft = rightBound;
}
// 时间轴总范围约束（允许拖拽到整个时间轴容量范围）
// const absoluteMaxRight = this.contentWidth;
// const maxLeft = Math.max(0, absoluteMaxRight - bounds.width);
if (nextLeft < 0) nextLeft = 0;
// if (nextLeft > maxLeft) nextLeft = maxLeft;
target.set('left', nextLeft);
return fits;
}
