在自动驾驶赛道场景中，锥桶定位是车辆路径规划的基础任务。然而，传统方案面临着成本高昂、Z轴误差大、计算复杂三大痛点。最新提出的UNet-RKNet架构首次将UNet应用于3D锥桶关键点回归任务，仅需单目摄像头即可输出锥桶底部中心点的3D坐标，在标准测试集上达到横向误差<5cm、纵向误差<8cm的精度，推理速度达45FPS（NVIDIA Jetson Xavier）。
技术背景：锥桶定位为什么这么难？
在自动驾驶赛车或园区物流场景中，锥桶定位的难点在于：
- 激光雷达点云分割：精度高但成本高昂，难以在量产车普及
- 2D检测+几何推理：纵向距离（Z轴）误差大，无法满足路径规划需求
- 立体视觉：计算复杂度高，实时性难以保证
UNet-RKNet的出现，正是为了解决上述“既要马儿跑，又要马儿少吃草”的矛盾。
核心方法解析：双分支UNet如何回归3D坐标？

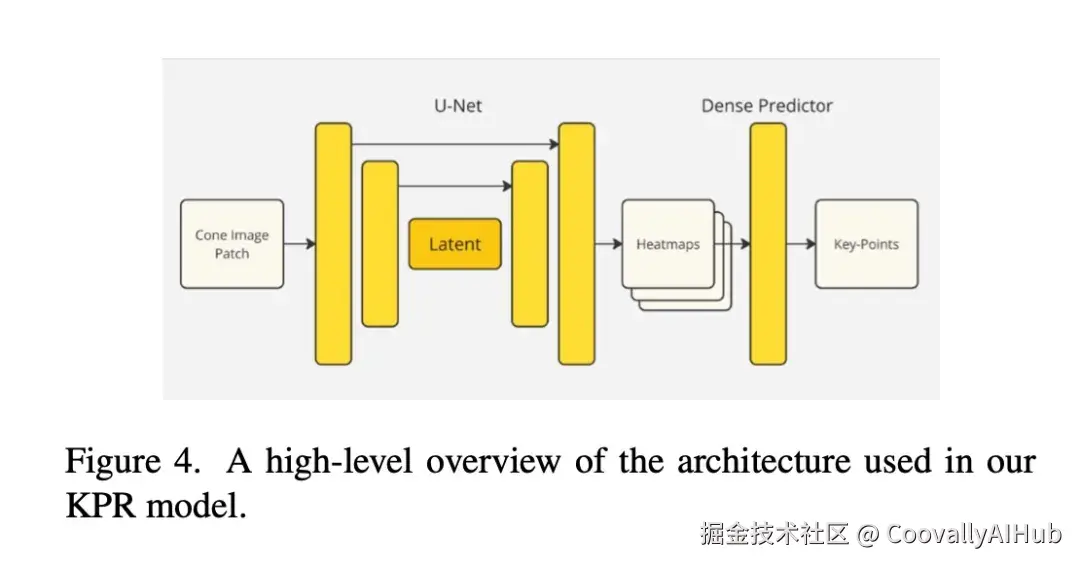

- 双分支UNet设计
网络采用ResNet-34+UNet混合结构，通过两个分支分别输出热图和深度图：
编码分支：输出H×W×3的热图，对应锥桶底部中心点
回归分支：输出H×W×1的深度图，对应纵向距离
创新点：在跳跃连接处添加CoordConv层，显式编码空间位置信息，显著提升定位精度
- “锥桶合成引擎”：数据增强策略
针对锥桶小目标和样本不均衡问题，提出锥桶合成引擎：
虚拟渲染：在虚拟环境中随机生成不同光照/角度的锥桶图像
对抗遮挡：随机添加10%-30%面积的矩形遮挡，模拟真实遮挡
运动模糊：模拟高速场景下的运动模糊，增强鲁棒性
- 损失函数设计
采用复合损失函数平衡检测与回归任务：
热图损失：改进的Focal Loss（α=0.8, γ=2），解决正负样本不均
深度损失：Smooth L1 Loss（β=0.3），保证深度回归平滑
总损失：L_total = L_heat + β*L_depth
工程实现细节：从训练到部署的全流程优化

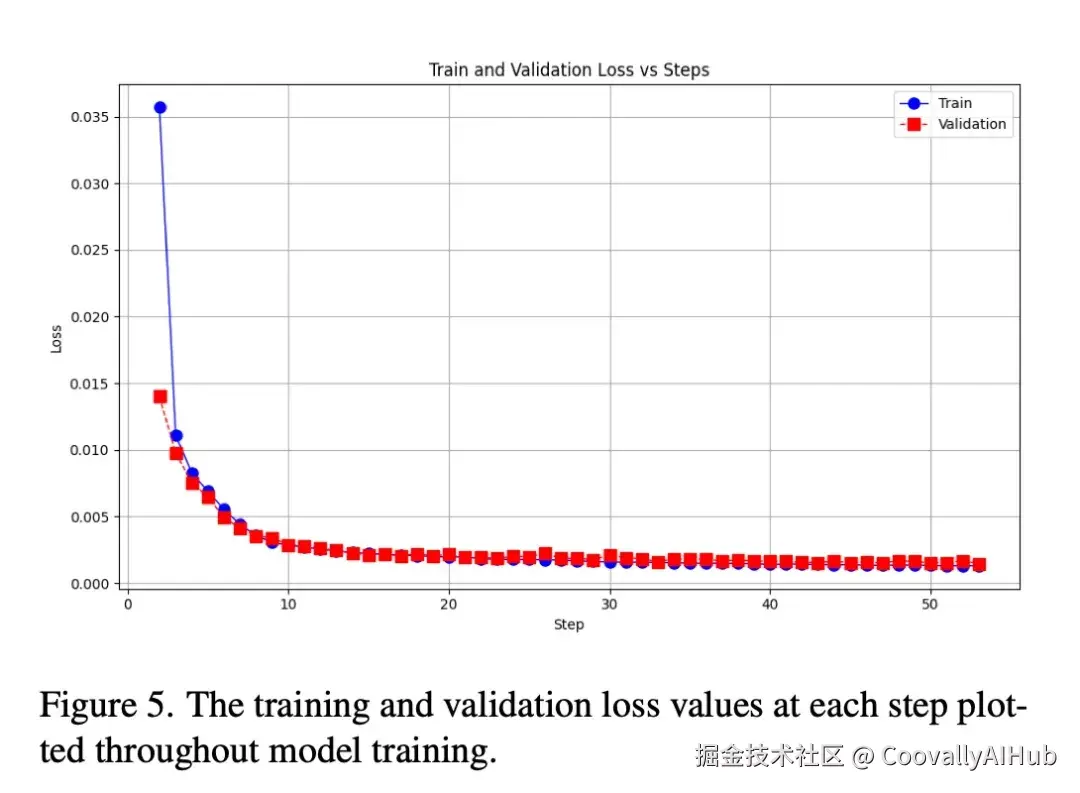

模型训练技巧
- 输入分辨率：640×384（平衡精度与速度）
- 优化器：AdamW（lr=1e-4, weight_decay=1e-5）
- 训练周期：150 epochs（约8小时/RTX 3090）
- 部署优化
- TensorRT加速：模型量化至FP16后体积减少60%，推理速度显著提升
- ROS节点封装：支持话题 /cones_3d 输出，可直接集成到自动驾驶系统

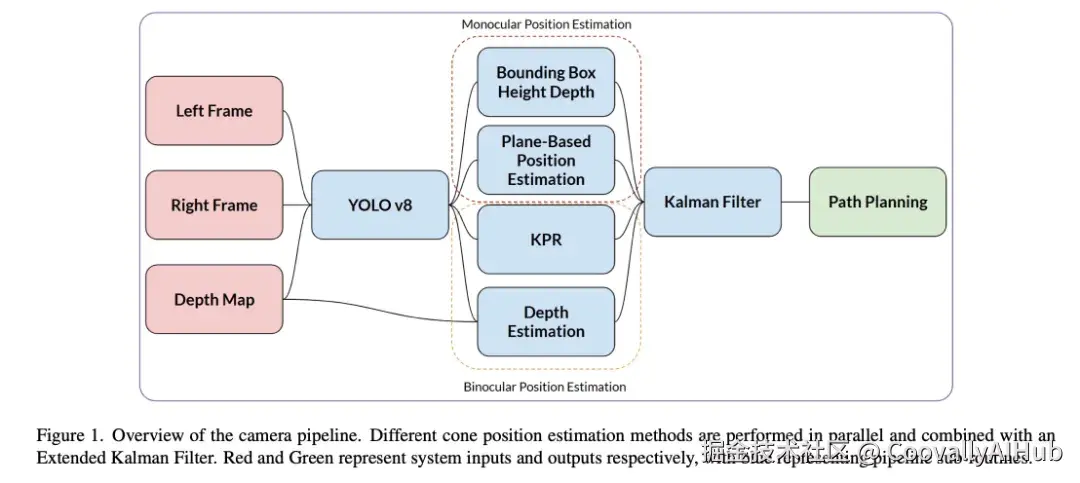

- 异常处理机制：通过卡尔曼滤波平滑预测轨迹，抑制单帧抖动

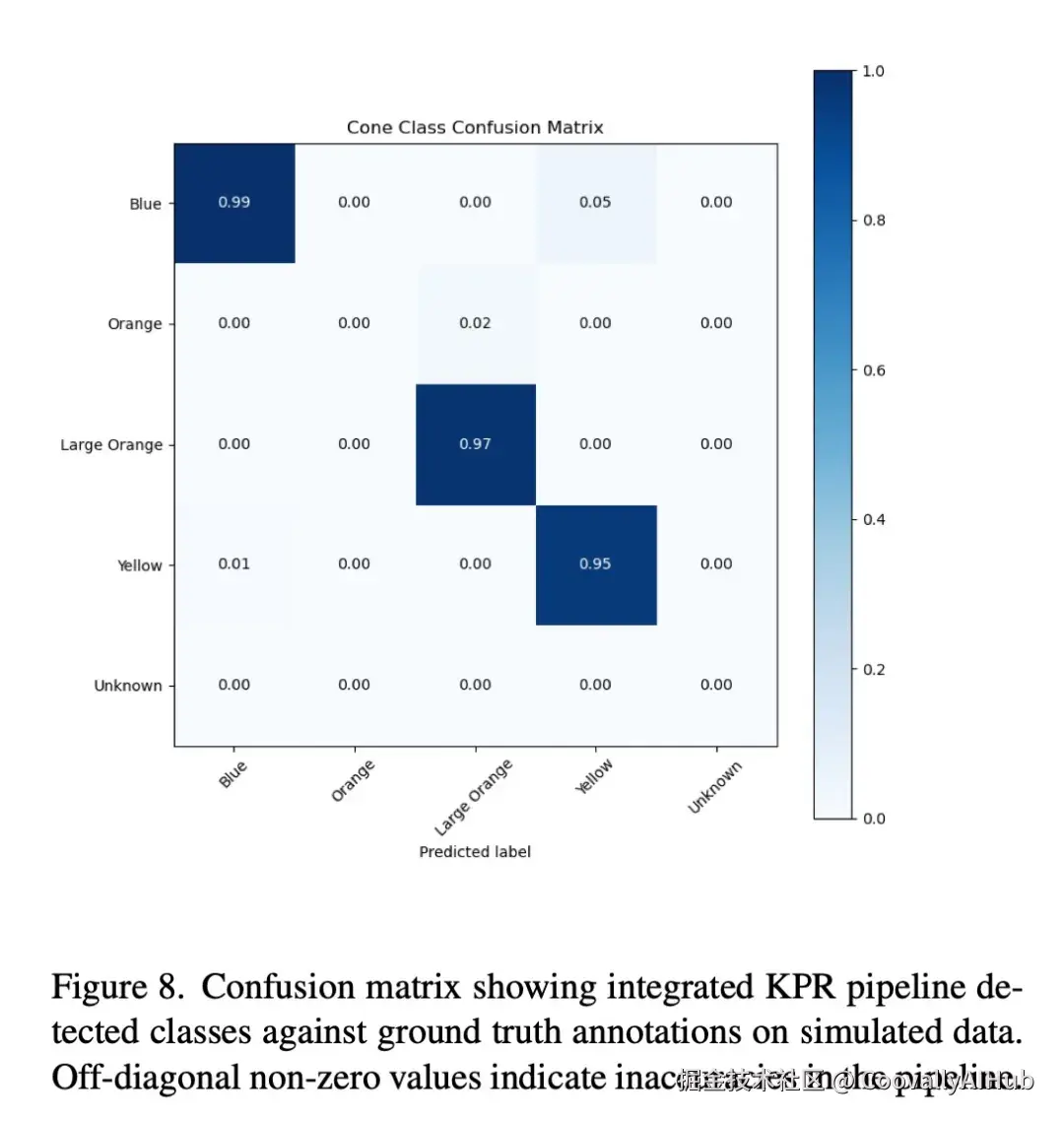

实验效果：厘米级精度，实时推理
在标准测试集上，UNet-RKNet达到：
横向误差：<5cm
纵向误差：<8cm
推理速度：45FPS（NVIDIA Jetson Xavier）
这意味着车辆可以在高速行驶中实时获取锥桶的精确3D位置，为路径规划提供可靠输入。
总结
三大优势
- 成本效益：单目相机方案硬件成本<100美元，彻底摆脱激光雷达依赖
- 实时性能：45FPS满足高速赛道需求
- 扩展性强：方法可迁移至其他路标检测（如交通标志、地锁）
思考题：嵌入式设备上的精度与开销平衡
在资源受限的嵌入式设备上，你会优先牺牲精度还是帧率来满足部署要求？欢迎在评论区分享你的工程经验！
