Draw.io 官方 MCP 实测：AI 自动生成架构图，丝滑到离谱

whaleocean
0 阅读4分钟

最近绘图神器 draw.io 发布了官方 MCP Server。真是喜大普奔（喜闻乐见、大快人心、普天同庆、奔走相告）。

我们现在可以在 Cursor、Claude Desktop 等支持 MCP 的编辑器里让 draw.io 帮忙画图，画完后，它会直接弹出网页编辑器，我们可以基于已绘制的图进行再次编辑，体验非常酷。

接下来我们一起看看怎么使用它。

安装与配置

一、在 Cursor 中配置 MCP server：

  1. 打开 Cursor，进入 Settings → Cursor Settings → MCP（或直接 Cmd + Shift + J）

  2. 点击 + Add new global MCP server，这会打开配置文件 ~/.cursor/mcp.json

  3. 填入：

{
  "mcpServers": {
    "drawio-mcp": {
      "command": "npx",
      "args": ["-y", "@drawio/mcp"]
    }
  }
}
  1. 保存后回到 MCP 设置页面，应该能看到 drawio-mcp 已列出，状态显示为绿色即表示连接成功。

提示：如果状态显示红色/失败，可以点旁边的刷新按钮重试。同样注意 npx 路径问题，必要时用完整路径替代。

二、在 Claude 添加 drawio-mcp

1）、在 Claude Mac 客户端中添加 MCP server 的步骤：

  1. 打开 Claude 桌面客户端，点击菜单栏 Claude → Settings → Developer → Edit Config

  2. 这会打开配置文件 claude_desktop_config.json，路径通常是： ~/Library/Application Support/Claude/claude_desktop_config.json

  3. 在文件中添加：

{
  "mcpServers": {
    "drawio-mcp": {
      "command": "npx",
      "args": ["-y", "@drawio/mcp"]
    }
  }
}

如果已有其他 MCP server，把 "drawio-mcp": {...} 加到 mcpServers 对象里即可。

  1. 保存文件后重启 Claude 客户端。

  2. 重启后在对话输入框左下角应该能看到 MCP 工具图标（🔨），点击可确认 drawio-mcp 的 tools 是否加载成功。

注意：确保你的系统已安装 Node.js 和 npm，因为 npx 依赖它们。在 M1 Mac 上如果用 nvm 管理 Node，可能需要把 command 改为 npx 的完整路径（which npx 查看），避免 Claude 找不到命令。

2）、Claude 网页端（claude.ai）目前不支持直接添加自定义 MCP server。

MCP server 配置只支持以下客户端：

  • Claude 桌面客户端 — 通过 claude_desktop_config.json
  • Claude Code（CLI）— 通过 claude mcp add 命令
  • Cursor / Windsurf 等第三方 IDE

如果你想在网页端使用 draw.io 功能，有两个替代方案：

  1. 使用 Claude 桌面客户端：按之前的方法配置。

  2. 使用 Claude in Chrome 扩展：集成 drawio-mcp 工具，让扩展生成 draw.io 图表。比如告诉扩展你想画什么图，扩展可以直接调用 open_drawio_mermaid 或 open_drawio_xml 来生成。

实战：画一个 SSO 时序图

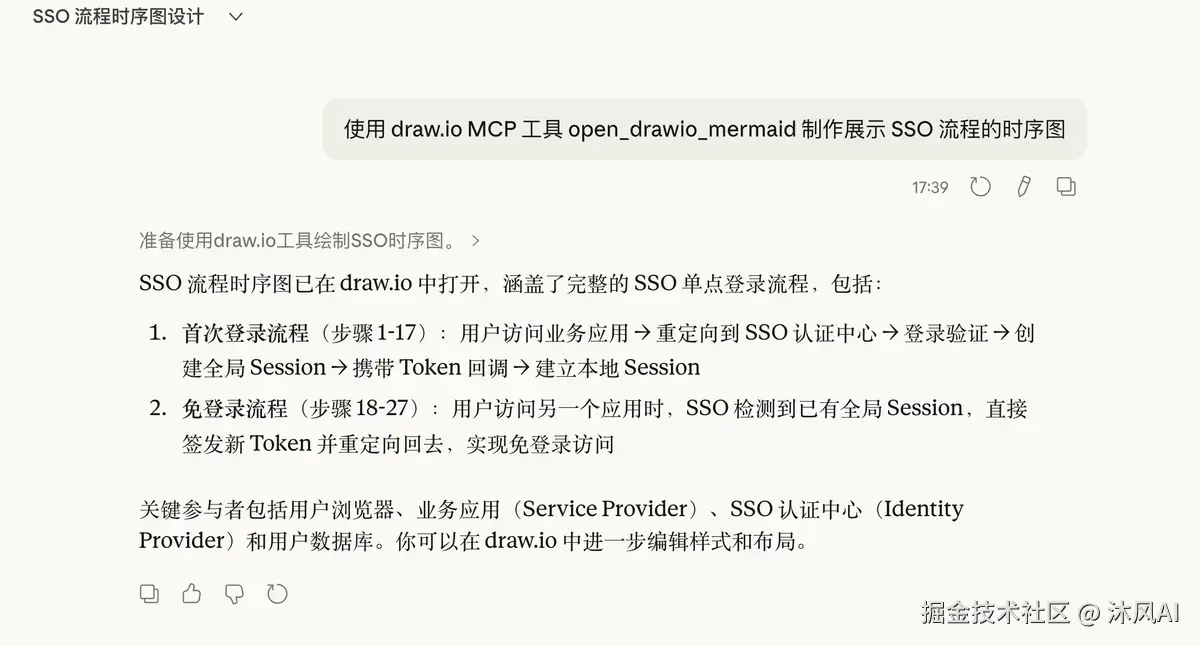

在 Cursor 或者 Claude 客户端中向 AI 发出命令：

使用 draw.io MCP 工具 open_drawio_mermaid 制作展示 SSO 流程的时序图

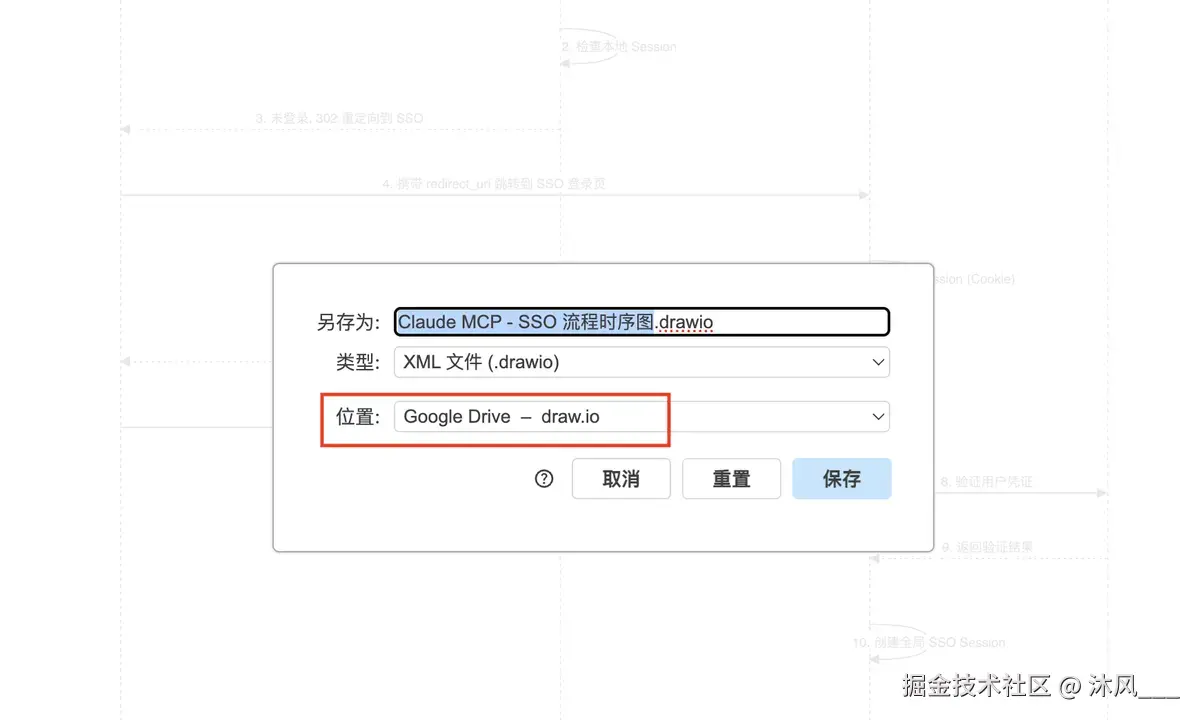

生成后，可以保存文档到 Google Drive。这样方便后续随时再次编辑。再也不用担心找不到历史编辑文件了。

draw.io MCP Server 技术原理与限制

核心功能与流程
  • draw.io MCP 工具将 AI 生成的 Mermaid/CSV/XML 逻辑转成 draw.io 专用链接，从而实现快速绘图
  • 绘图流程为用户发指令→AI生成结构化数据→工具压缩编码→浏览器打开可编辑 draw.io 页面
支持的核心转换模式
  • Mermaid 转图（open_drawio_mermaid）：AI 写 Mermaid逻辑，draw.io 渲染编辑
  • CSV 转图（open_drawio_csv）：适合组织架构等树状图，AI 处理人员关系生成
  • XML原生格式（open_drawio_xml）：支持现成 draw.io XML 或AI 生成复杂图表
技术原理与限制
  • 实现原理为生成带压缩编码数据的 URL，本地浏览器解析，隐私性好
  • 存在 URL 长度限制，超复杂图表可能因 URL 过长无法打开

小结

draw.io 发布官方 MCP Server，支持在 Cursor、Claude 等编辑器中通过 AI 生成可编辑图表，覆盖 Mermaid/CSV/XML 模式，虽然存在 URL 长度限制但隐私性好，体现传统工具拥抱 AI Agent 生态的大趋势。

工欲善其事，必先利其器。 技术人员很有必要折腾一下这个工具。 花点时间把这个工具配置好了，一次配置，接下来的所有时间里都可以使用这个得心应手的好工具了。

尤其是经常绘各种图的架构师同学们，有了这个，简直不能再爽！

AI 时代已经到来，必须拥抱 AI！ 个人，无论技术能力有多强，已经很难与 AI 的效率相比。必须充分利用 AI，让 AI 更多地为我们做事。这样才能如虎添翼。

参考：

  1. drawio-mcp
  2. 终于等到！Draw.io 官方发布 MCP，这体验丝滑得不像话！
