浅解 JUnit 4 第二篇： Runner 和 ParentRunner本文会初步探讨如何找到带有 @Test 注解的

背景

在浅解 JUnit 4 第一篇：TestClass 一文中，我们探讨了 $\text{org.junit.runners.model.TestClass}$ 的功能。在此基础上，我们继续探索 JUnit 4 里的其他核心类。本文会 初步探讨 JUnit 4 如何找到并运行带有 @Test 注解的方法。本文的主角是以下两位

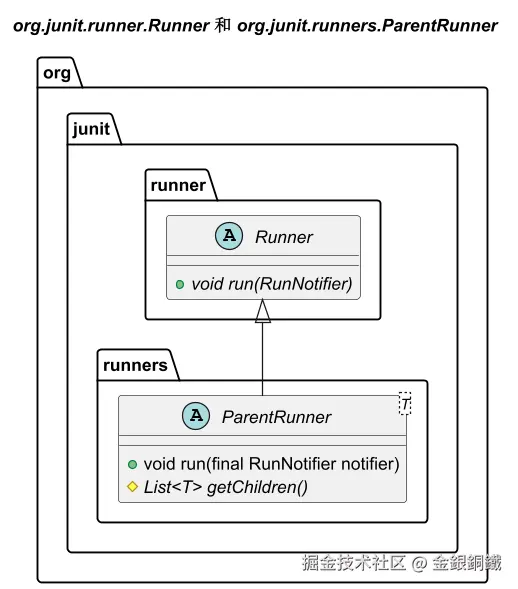

$\text{org.junit.runner.Runner}$
$\text{org.junit.runners.ParentRunner}$

要点

对一个测试类 $\text{T}$ 而言，我们记

与 $\text{T}$ 对应的 $\text{org.junit.runners.model.TestClass}$ 为 $\text{TestClass}_\text{T}$
与 $\text{T}$ 对应的 $\text{org.junit.runner.Runner}$ 为 $\text{Runner}_\text{T}$

那么

$\text{Runner}_\text{T}$ 借助 $\text{TestClass}_\text{T}$ 可以找到 $\text{T}$ 中带有 @Test 注解的方法 $method_1,method_2,\cdots$
$\text{Runner}_\text{T}$ 负责运行 $method_1,method_2,\cdots$

正文

一个具体的场景: 用 `Nand` 来实现 `Not`/`And`/`Or`

说明：完整的代码，下文会提供。这一小节为了行文方便，只用截图和类图进行说明。

在 The Elements of Computing Systems 一书的附录 A 中提到了如下的结论 (只用 Nand 运算符来表示任意的布尔函数一文中有更多细节)

任何布尔函数都可以用只包含 Nand 运算符的表达式表示

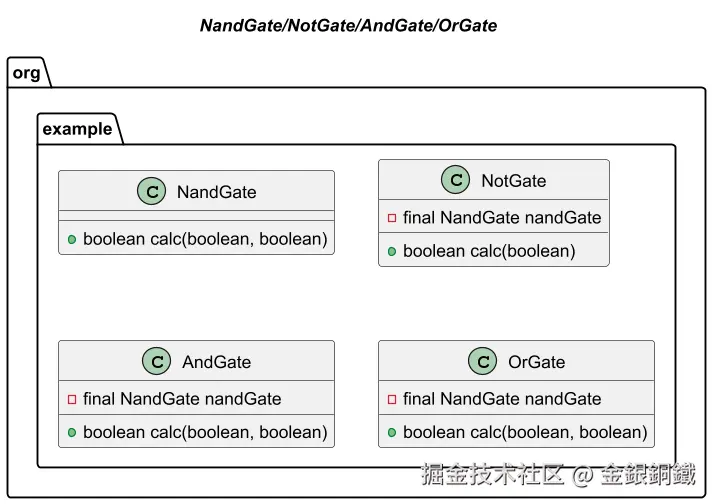

基于这一结论，我们可以只用 Nand 来实现 Not/And/Or，相关类图如下

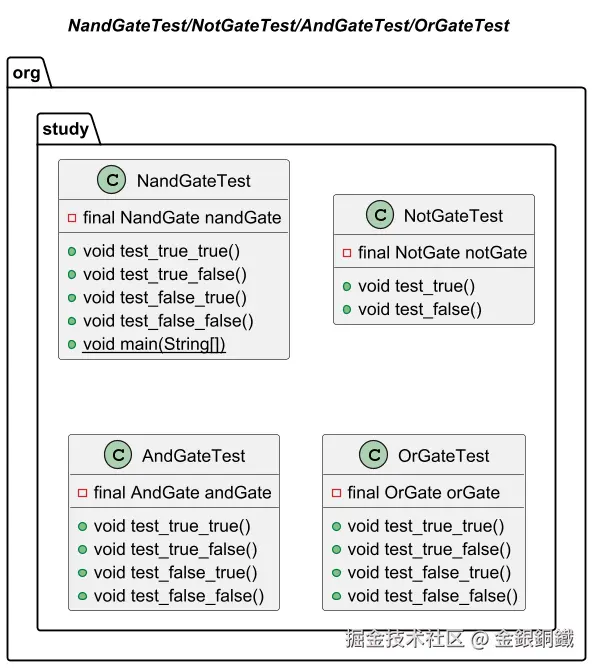

写好 NandGate/NotGate/AndGate/OrGate 这些类的代码后，需要对它们进行测试，对应测试类的类图如下

以 NandGateTest 为例，它有 4 个带有 @Test 注解的方法

如何找到并运行带有 `@Test` 注解的方法

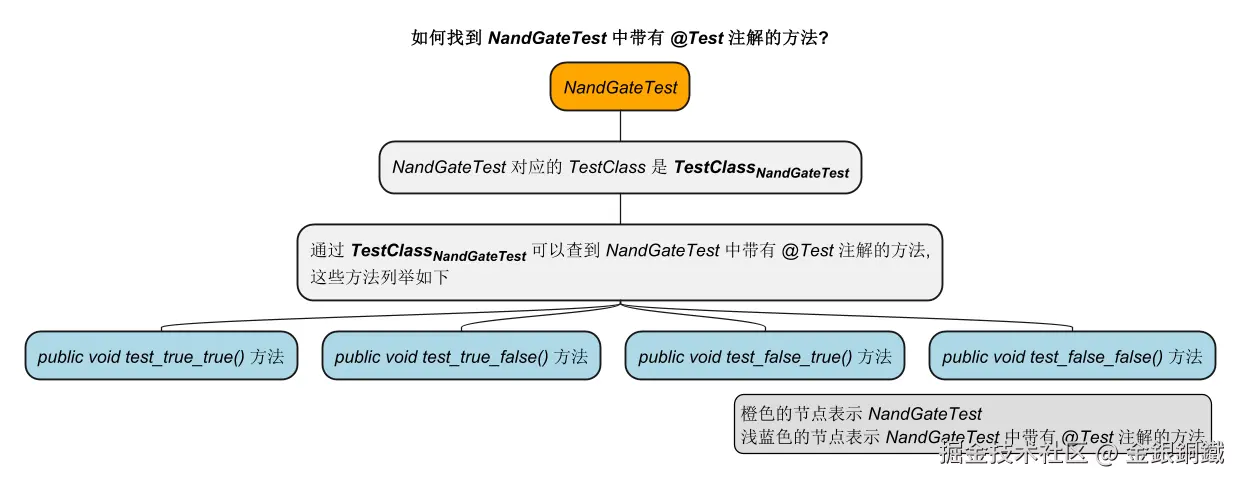

找到带有 `@Test` 注解的方法

我们通过 NandGateTest 对应的 TestClass(全称是 $\text{org.junit.runners.model.TestClass}$ ) 就可以找到这 4 个带有 @Test 注解的方法。思维导图如下 👇

为了便于描述，我们把 $\text{NandGateTest}$ 对应的 $\text{TestClass}$ 称为 $\text{TestClass}_\text{NandGateTest}$ ，4 个带有 @Test 注解的方法分别称为 $method_1,method_2,method_3,method_4$ 。

借助 $\text{TestClass}_\text{NandGateTest}$ ，我们可以找到 $\text{NandGateTest}$ 中带有 @Test 注解的方法，简要的代码如下 👇 (这里就不写完整的 main 方法了)

TestClass testClass = new TestClass(NandGateTest.class);
List<FrameworkMethod> annotatedMethods = testClass.getAnnotatedMethods(Test.class);

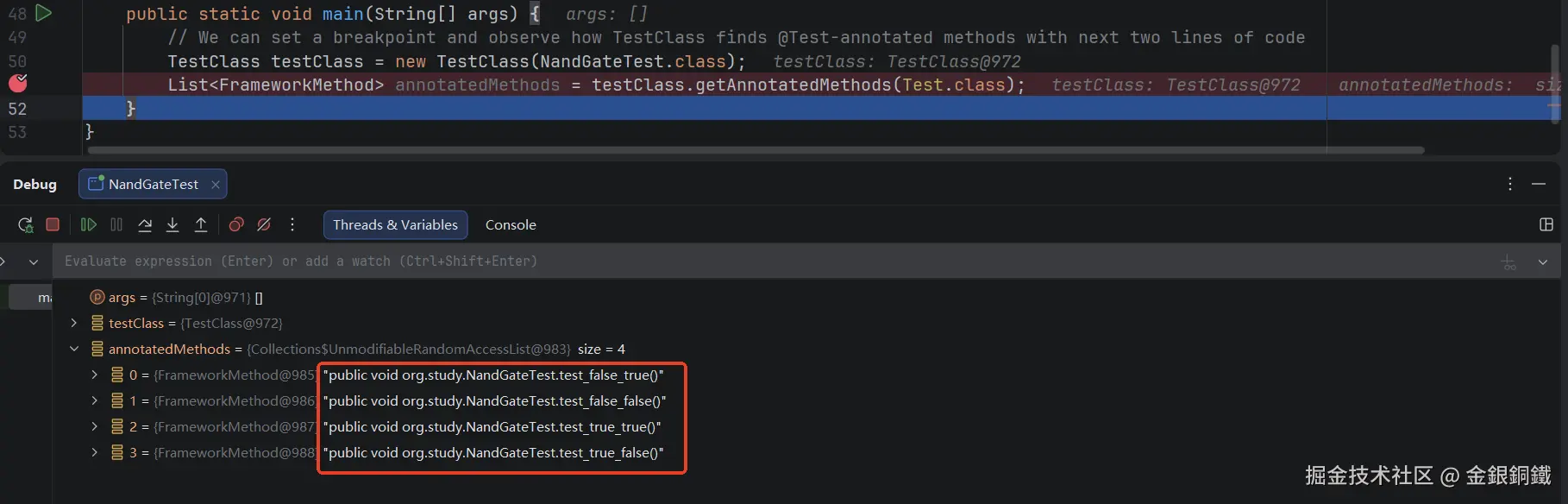

示例效果如下图所示 👇

运行带有 `@Test` 注解的方法

但是我们应该如何运行带有 @Test 注解的这些方法呢？

一个思路是：进行更高层的抽象。我们可以定义一个 $\text{Runner}$ 类（ $\text{Runner}$ 可以翻译为 运行器，由它来运行测试，所以叫运行器）。 $\text{Runner}$ 持有 $\text{TestClass}$ ， $\text{Runner}$ 通过 $\text{TestClass}$ 找到带有 @Test 注解的各个方法， $\text{Runner}$ 负责运行这些方法。对 $\text{NandGateTest}$ 而言，对应的 $\text{Runner}$ 可以称为 $\text{Runner}_\text{NandGateTest}$ 。这里的要点如下 👇

$\text{Runner}_\text{NandGateTest}$ 持有 $\text{TestClass}_\text{NandGateTest}$
$\text{Runner}_\text{NandGateTest}$ 借助 $\text{TestClass}_\text{NandGateTest}$ 找到 $\text{NandGateTest}$ 中所有带有 @Test 注解的方法，即
- $method_1$
- $method_2$
- $method_3$
- $method_4$
$\text{Runner}_\text{NandGateTest}$ 负责运行带有 @Test 注解的方法，即
- $method_1$
- $method_2$
- $method_3$
- $method_4$

我们可以将 $\text{Runner}_\text{NandGateTest}$ 看成 亲子结构

亲（parent）： $\text{Runner}_\text{NandGateTest}$ 自身（可以将它自身视为子节点的容器）
子（child）: 带有 @Test 注解的方法，即
- $method_1$
- $method_2$
- $method_3$
- $method_4$

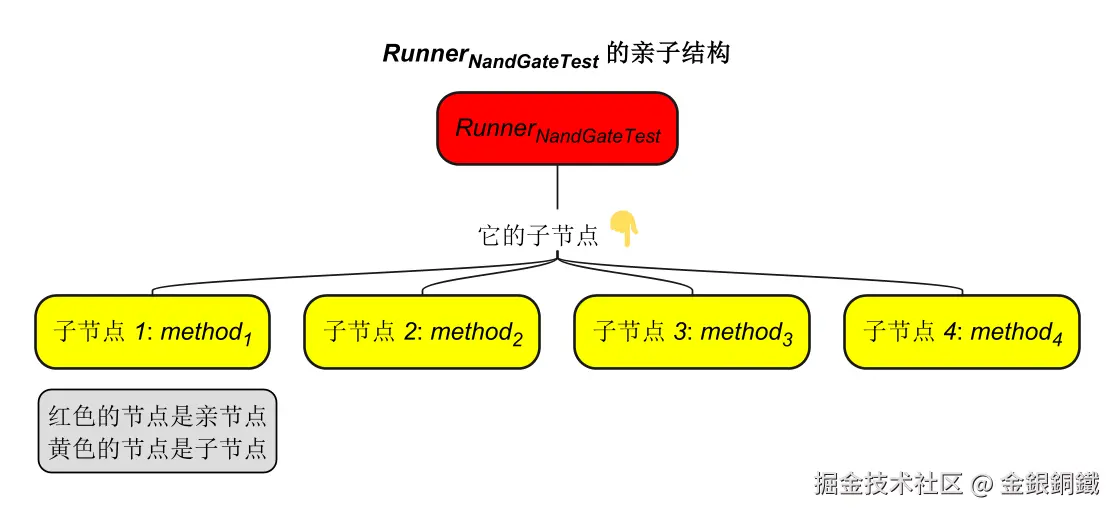

思维导图如下（红色节点表示 parent，黄色节点是 4 个 child）

由于需要处理“查找作为子节点的方法”这样的逻辑，所以可以将 $\text{Runner}$ 设计成接口或者抽象类，让它的子类（在 JUnit 4 里，这个子类是 $\text{org.junit.runners.ParentRunner}$ ）来处理具体的逻辑。下方是一个大大简化了的类图（类图中只画了 $\text{Runner}$ 和 $\text{ParentRunner}$ 里本文关心的部分）👇

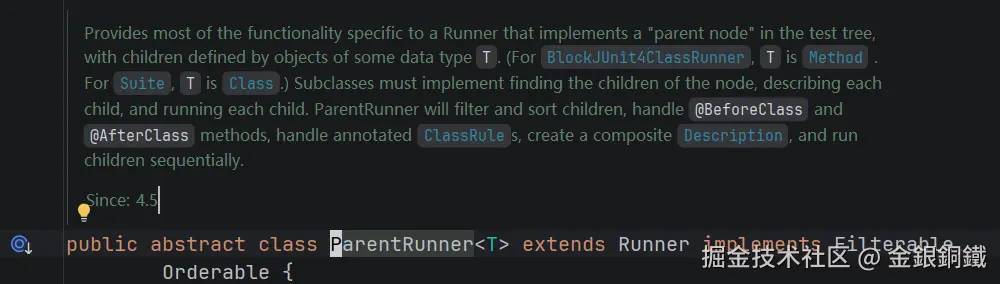

$\text{ParentRunner}$ 的 javadoc 的内容如下，可供参考。

/**
 * Provides most of the functionality specific to a Runner that implements a
 * "parent node" in the test tree, with children defined by objects of some data
 * type {@code T}. (For {@link BlockJUnit4ClassRunner}, {@code T} is
 * {@link Method} . For {@link Suite}, {@code T} is {@link Class}.) Subclasses
 * must implement finding the children of the node, describing each child, and
 * running each child. ParentRunner will filter and sort children, handle
 * {@code @BeforeClass} and {@code @AfterClass} methods,
 * handle annotated {@link ClassRule}s, create a composite
 * {@link Description}, and run children sequentially.
 *
 * @since 4.5
 */

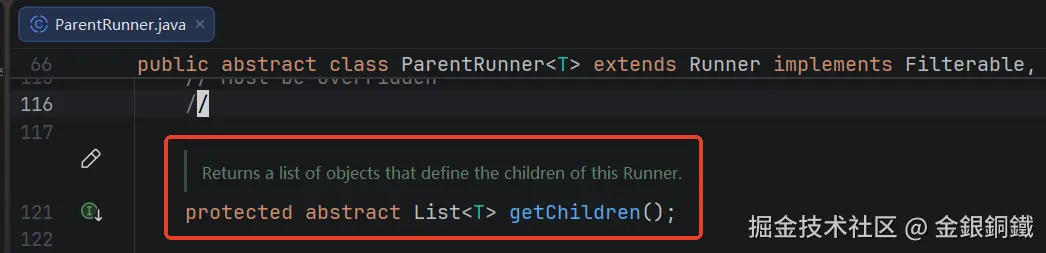

$\text{ParentRunner}$ 中定义了抽象方法 getChildren() 👇 通过调用这个方法可以获取子节点组成的 List。

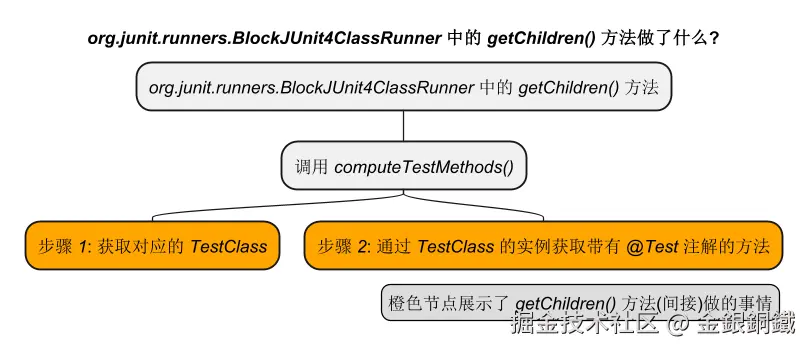

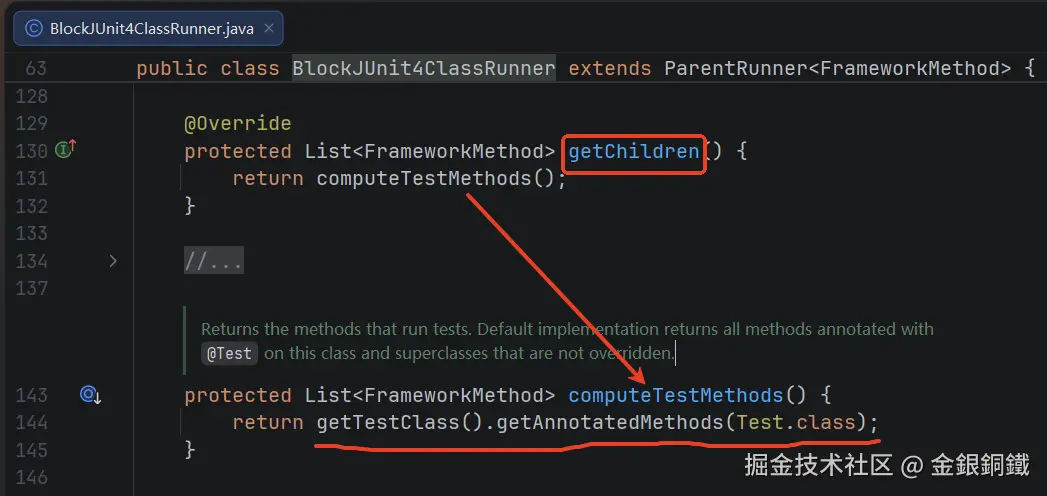

$\text{org.junit.runners.BlockJUnit4ClassRunner}$ 是 $\text{ParentRunner}$ 的一个子类，它的 getChildren() 方法逻辑如下

相关代码

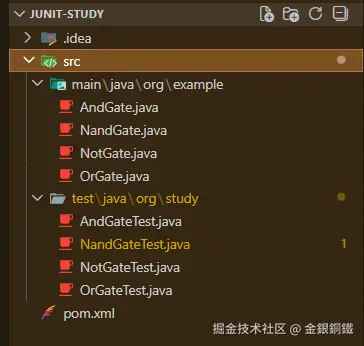

我创建了一个小项目来以便于学习 JUnit 4，这个项目中包含以下目录/文件（.idea/ 目录与 target/ 目录以及 junit-study.iml 文件均略去）

src/main/java/org/example 目录下有以下文件
- NandGate.java
- NotGate.java
- AndGate.java
- OrGate.java
src/test/java/org/study 目录下有以下文件
- NandGateTest.java
- NotGateTest.java
- AndGateTest.java
- OrGateTest.java
pom.xml （在项目顶层）

执行以下 shell 命令，就可以生成上述目录/文件(文件内容为空，下文列出了 NandGate.java/NandGateTest.java/pom.xml 等文件的内容，需要手动复制粘贴过去)

mkdir junit-study
cd junit-study

mkdir -p src/main/java/org/example/
mkdir -p src/test/java/org/study/

touch src/main/java/org/example/NotGate.java
touch src/main/java/org/example/OrGate.java
touch src/main/java/org/example/AndGate.java
touch src/main/java/org/example/NandGate.java

touch src/test/java/org/study/NotGateTest.java
touch src/test/java/org/study/NandGateTest.java
touch src/test/java/org/study/AndGateTest.java
touch src/test/java/org/study/OrGateTest.java

touch pom.xml

`pom.xml`

pom.xml 文件内容如下（因为我们只关注 JUnit 4，所以只有 JUnit 4 的依赖）

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>org.example</groupId>
    <artifactId>junit-study</artifactId>
    <version>1.0-SNAPSHOT</version>

    <properties>
        <maven.compiler.source>17</maven.compiler.source>
        <maven.compiler.target>17</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    </properties>
    <dependencies>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>4.13.2</version>
            <scope>test</scope>
        </dependency>
    </dependencies>

</project>

`src/main/java` 目录下的各个文件

src/main/java 目录下有如下 4 个 java 文件

src/main/java/org/example/NotGate.java
src/main/java/org/example/OrGate.java
src/main/java/org/example/AndGate.java
src/main/java/org/example/NandGate.java

它们的内容如下 ⬇️

src/main/java/org/example/NandGate.java ⬇️

package org.example;

public class NandGate {
    public boolean calc(boolean a, boolean b) {
        return !a || !b;
    }
}

src/main/java/org/example/NotGate.java ⬇️

package org.example;

public class NotGate {
    private final NandGate nandGate = new NandGate();

    /**
     * not(in) = not(in & in) = nand(in, in)
     */
    public boolean calc(boolean in) {
        return nandGate.calc(in, in);
    }
}

src/main/java/org/example/AndGate.java ⬇️

package org.example;

public class AndGate {
    private final NandGate nandGate = new NandGate();

    /**
     * and(a, b) = not(not(and(a, b))) = not(nand(a, b))
     */
    public boolean calc(boolean a, boolean b) {
        boolean nandResult = nandGate.calc(a, b);
        return nandGate.calc(nandResult, nandResult);
    }
}

src/main/java/org/example/OrGate.java ⬇️

package org.example;

public class OrGate {
    private final NandGate nandGate = new NandGate();

    /**
     * or(a, b)
     * = not(not(or(a, b)))
     * = not(not(a) & not(b))
     * = not(nand(a) & nand(b))
     * = nand(nand(a), nand(b))
     */
    public boolean calc(boolean a, boolean b) {
        boolean notA = nandGate.calc(a, a);
        boolean notB = nandGate.calc(b, b);
        return nandGate.calc(notA, notB);
    }
}

`src/test/java` 目录下的各个文件

src/test/java 目录下有如下 4 个 java 文件

src/test/java/org/study/NandGateTest.java
src/test/java/org/study/NotGateTest.java
src/test/java/org/study/AndGateTest.java
src/test/java/org/study/OrGateTest.java

它们的内容如下 ⬇️

src/test/java/org/study/NandGateTest.java ⬇️

package org.study;

import org.example.NandGate;
import org.junit.Assert;
import org.junit.Test;
import org.junit.runners.model.FrameworkMethod;
import org.junit.runners.model.TestClass;

import java.util.List;

public class NandGateTest {

    private final NandGate nandGate = new NandGate();

    /**
     * nand(true, true) => false
     */
    @Test
    public void test_true_true() {
        Assert.assertFalse(nandGate.calc(true, true));
    }

    /**
     * nand(true, false) => true
     */
    @Test
    public void test_true_false() {
        Assert.assertTrue(nandGate.calc(true, false));
    }

    /**
     * nand(false, true) => true
     */
    @Test
    public void test_false_true() {
        Assert.assertTrue(nandGate.calc(false, true));
    }

    /**
     * nand(false, false) => true
     */
    @Test
    public void test_false_false() {
        Assert.assertTrue(nandGate.calc(false, false));
    }

    public static void main(String[] args) {
        // We can set a breakpoint and observe how TestClass finds @Test-annotated methods with next two lines of code
        TestClass testClass = new TestClass(NandGateTest.class);
        List<FrameworkMethod> annotatedMethods = testClass.getAnnotatedMethods(Test.class);
    }
}

src/test/java/org/study/NotGateTest.java ⬇️

package org.study;

import org.example.NotGate;
import org.junit.Assert;
import org.junit.Test;

public class NotGateTest {

    private final NotGate notGate = new NotGate();

    /**
     * not(true) => false
     */
    @Test
    public void test_true() {
        Assert.assertFalse(notGate.calc(true));
    }

    /**
     * not(false) => true
     */
    @Test
    public void test_false() {
        Assert.assertTrue(notGate.calc(false));
    }
}

src/test/java/org/study/AndGateTest.java ⬇️

package org.study;

import org.example.AndGate;
import org.junit.Assert;
import org.junit.Test;

public class AndGateTest {

    private final AndGate andGate = new AndGate();

    /**
     * and(true, true) => true
     */
    @Test
    public void test_true_true() {
        Assert.assertTrue(andGate.calc(true, true));
    }

    /**
     * and(true, false) => false
     */
    @Test
    public void test_true_false() {
        Assert.assertFalse(andGate.calc(true, false));
    }

    /**
     * and(false, true) => false
     */
    @Test
    public void test_false_true() {
        Assert.assertFalse(andGate.calc(false, true));
    }

    /**
     * and(false, false) => false
     */
    @Test
    public void test_false_false() {
        Assert.assertFalse(andGate.calc(false, false));
    }

}

src/test/java/org/study/OrGateTest.java ⬇️

package org.study;

import org.example.OrGate;
import org.junit.Assert;
import org.junit.Test;

public class OrGateTest {

    private final OrGate orGate = new OrGate();

    /**
     * or(true, true) => true
     */
    @Test
    public void test_true_true() {
        Assert.assertTrue(orGate.calc(true, true));
    }

    /**
     * or(true, false) => true
     */
    @Test
    public void test_true_false() {
        Assert.assertTrue(orGate.calc(true, false));
    }

    /**
     * or(false, true) => true
     */
    @Test
    public void test_false_true() {
        Assert.assertTrue(orGate.calc(false, true));
    }

    /**
     * or(false, false) => false
     */
    @Test
    public void test_false_false() {
        Assert.assertFalse(orGate.calc(false, false));
    }

}

小结

目前已经出现了三个重要的类 👇

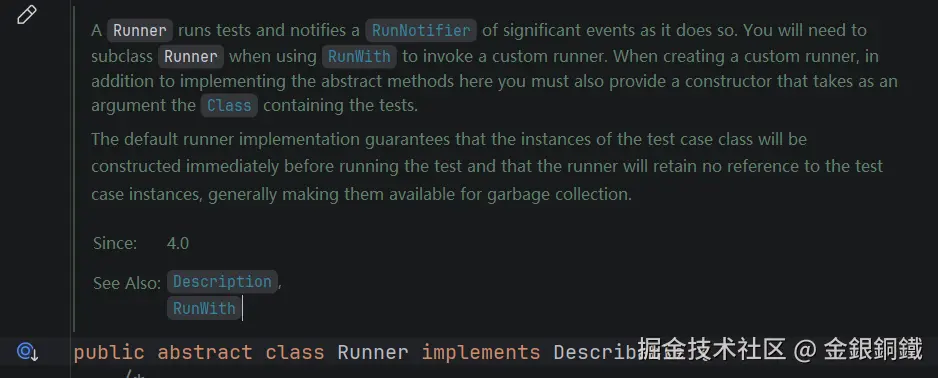

类	主要作用	`javadoc` 截图

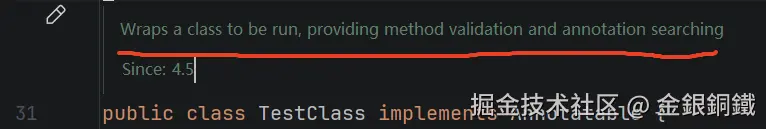

$\text{TestClass}$	对测试类进行封装,通过 TestClass 可以找到带有指定注解的字段/方法
$\text{Runner}$	负责运行测试
$\text{ParentRunner}$	如果我们将一个 `Runner` 视为亲子结构,则可以让这个 `Runner` 继承 `ParentRunner`. 典型的子类有 `BlockJUnit4ClassRunner` `Suite`	!

这三个类的 Fully Qualified Class Name 列举如下 👇

类	`Fully Qualified Class Name`
$\text{TestClass}$	$\text{org.junit.runners.model.TestClass}$
$\text{Runner}$	$\text{org.junit.runner.Runner}$
$\text{ParentRunner}$	$\text{org.junit.runners.ParentRunner}$

其他

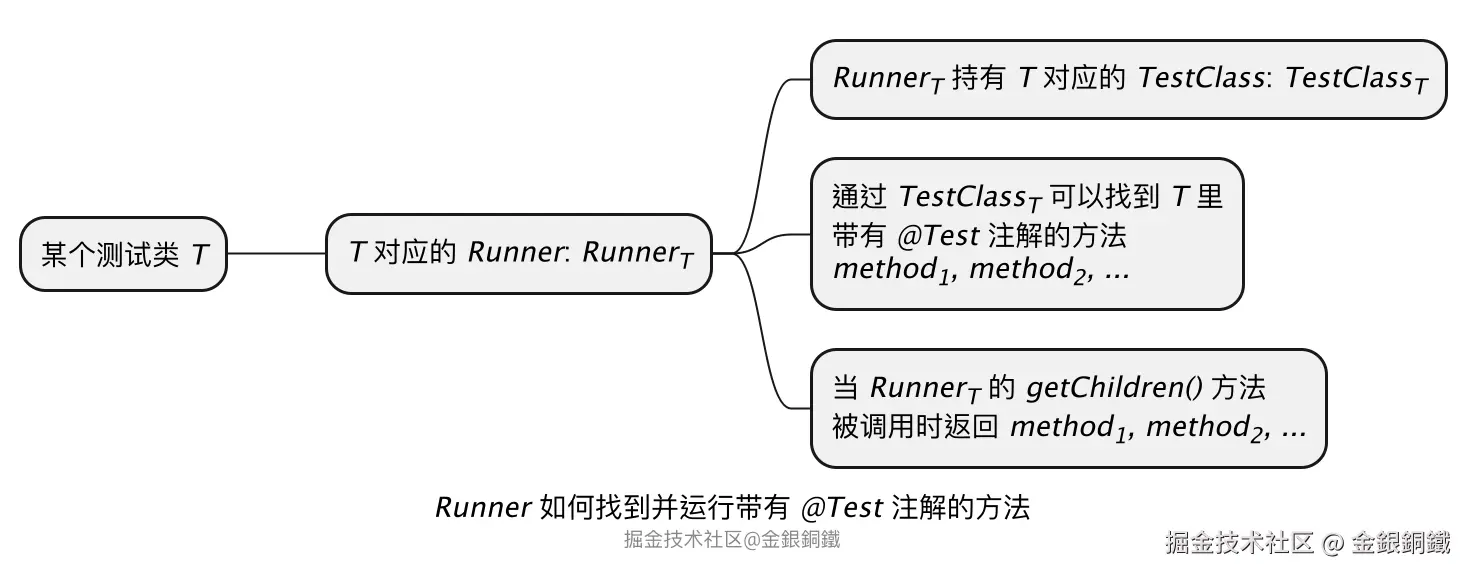

“要点”里的思维导图是如何画出来的？

我是用 PlantUML 画的，代码如下

@startmindmap
'https://plantuml.com/mindmap-diagram

caption <i>Runner</i> 如何找到并运行带有 <i>@Test</i> 注解的方法

* 某个测试类 <i>T</i>
** <i>T</i> 对应的 <i>Runner</i>: <i>Runner<sub>T</sub></i>
*** <i>Runner<sub>T</sub></i> 持有 <i>T</i> 对应的 <i>TestClass</i>: <i>TestClass<sub>T</sub></i>
***:通过 <i>TestClass<sub>T</sub></i> 可以找到 <i>T</i> 里
带有 <i>@Test</i> 注解的方法
<i>method<sub>1</sub>, method<sub>2</sub>, ...</i>;
***:当 <i>Runner<sub>T</sub></i> 的 <i>getChildren()</i> 方法
被调用时返回 <i>method<sub>1</sub>, method<sub>2</sub>, ...</i>;

center footer 掘金技术社区@金銀銅鐵

@endmindmap

"NandGate/NotGate/AndGate/OrGate" 一图是如何绘制的？

我是用 PlantUML 画的，代码如下

@startuml
'https://plantuml.com/class-diagram

title <i>NandGate/NotGate/AndGate/OrGate</i>

class org.example.NandGate {
    +boolean calc(boolean, boolean)
}

class org.example.NotGate {
    -final NandGate nandGate
    +boolean calc(boolean)
}

class org.example.AndGate {
    -final NandGate nandGate
    +boolean calc(boolean, boolean)
}

class org.example.OrGate {
    -final NandGate nandGate
    +boolean calc(boolean, boolean)
}

@enduml

"NandGateTest/NotGateTest/AndGateTest/OrGateTest" 一图是如何绘制的？

我是用 PlantUML 画的，代码如下

@startuml
'https://plantuml.com/class-diagram

title <i>NandGateTest/NotGateTest/AndGateTest/OrGateTest</i>

class org.study.NandGateTest {
    -final NandGate nandGate
    +void test_true_true()
    +void test_true_false()
    +void test_false_true()
    +void test_false_false()
    +{static} void main(String[])
}

class org.study.NotGateTest {
    -final NotGate notGate
    +void test_true()
    +void test_false()
}

class org.study.AndGateTest {
    -final AndGate andGate
    +void test_true_true()
    +void test_true_false()
    +void test_false_true()
    +void test_false_false()
}

class org.study.OrGateTest {
    -final OrGate orGate
    +void test_true_true()
    +void test_true_false()
    +void test_false_true()
    +void test_false_false()
}

@enduml

“如何找到 NandGateTest 中带有 @Test 注解的方法?” 一图是如何绘制的？

我是用 PlantUML 画的，代码如下

@startmindmap
'https://plantuml.com/mindmap-diagram

top to bottom direction

title 如何找到 <i>NandGateTest</i> 中带有 <i>@Test</i> 注解的方法?

*[#Orange] <i>NandGateTest</i>
** <i>NandGateTest</i> 对应的 <i>TestClass</i> 是 <b><i>TestClass<sub>NandGateTest</sub></i></b>
***:通过 <b><i>TestClass<sub>NandGateTest</sub></i></b> 可以查到 <i>NandGateTest</i> 中带有 <i>@Test</i> 注解的方法,
这些方法列举如下;
****[#lightblue] <i>public void test_true_true()</i> 方法
****[#lightblue] <i>public void test_true_false()</i> 方法
****[#lightblue] <i>public void test_false_true()</i> 方法
****[#lightblue] <i>public void test_false_false()</i> 方法

legend right
橙色的节点表示 <i>NandGateTest</i>
浅蓝色的节点表示 <i>NandGateTest</i> 中带有 <i>@Test</i> 注解的方法
endlegend

@endmindmap

"Runner_NandGateTest 的亲子结构" 一图是如何绘制的？

我是用 PlantUML 画的，代码如下

@startmindmap
'https://plantuml.com/mindmap-diagram

top to bottom direction

title <i>Runner<sub>NandGateTest</sub></i> 的亲子结构

*[#Red] <i>Runner<sub>NandGateTest</sub></i>
**[#Yellow] 子节点 <i>1</i>: <i>method<sub>1</sub></i>
**[#Yellow] 子节点 <i>2</i>: <i>method<sub>2</sub></i>
**[#Yellow] 子节点 <i>3</i>: <i>method<sub>3</sub></i>
**[#Yellow] 子节点 <i>4</i>: <i>method<sub>4</sub></i>


legend right
红色的节点是亲节点
黄色的节点是子节点
endlegend

@endmindmap

"org.junit.runner.Runner 和 org.junit.runners.ParentRunner" 一图是如何绘制的？

我是用 PlantUML 画的，代码如下

@startuml
'https://plantuml.com/class-diagram

title <i>org.junit.runner.Runner</i> 和 <i>org.junit.runners.ParentRunner</i>

abstract class org.junit.runner.Runner
abstract class org.junit.runners.ParentRunner<T>

org.junit.runner.Runner <|-- org.junit.runners.ParentRunner

abstract class org.junit.runner.Runner {
    +{abstract} void run(RunNotifier)
}

abstract class org.junit.runners.ParentRunner<T> {
    +void run(final RunNotifier notifier)
    #{abstract} List<T> getChildren()
}

@enduml

"org.junit.runners.BlockJUnit4ClassRunner 中的 getChildren() 方法做了什么?" 一图是如何绘制的？

我是用 PlantUML 画的，代码如下

@startmindmap
'https://plantuml.com/mindmap-diagram

top to bottom direction

title <i>org.junit.runners.BlockJUnit4ClassRunner</i> 中的 <i>getChildren()</i> 方法做了什么?

* <i>org.junit.runners.BlockJUnit4ClassRunner</i> 中的 <i>getChildren()</i> 方法
** 调用 <i>computeTestMethods()</i>
***[#Orange] 步骤 <i>1</i>: 获取对应的 <i>TestClass</i>
***[#Orange] 步骤 <i>2</i>: 通过 <i>TestClass</i> 的实例获取带有 <i>@Test</i> 注解的方法

legend right
橙色节点展示了 <i>getChildren()</i> 方法(间接)做的事情
endlegend

@enduml

浅解 JUnit 4 第二篇： Runner 和 ParentRunner

背景

要点

正文

一个具体的场景: 用 Nand 来实现 Not/And/Or

如何找到并运行带有 @Test 注解的方法

找到带有 @Test 注解的方法

运行带有 @Test 注解的方法

相关代码

pom.xml

src/main/java 目录下的各个文件

src/test/java 目录下的各个文件

小结

其他

“要点”里的思维导图是如何画出来的？

"NandGate/NotGate/AndGate/OrGate" 一图是如何绘制的？

"NandGateTest/NotGateTest/AndGateTest/OrGateTest" 一图是如何绘制的？

“如何找到 NandGateTest 中带有 @Test 注解的方法?” 一图是如何绘制的？

"RunnerNandGateTest 的亲子结构" 一图是如何绘制的？

"org.junit.runner.Runner 和 org.junit.runners.ParentRunner" 一图是如何绘制的？

"org.junit.runners.BlockJUnit4ClassRunner 中的 getChildren() 方法做了什么?" 一图是如何绘制的？

参考资料

一个具体的场景: 用 `Nand` 来实现 `Not`/`And`/`Or`

如何找到并运行带有 `@Test` 注解的方法

找到带有 `@Test` 注解的方法

运行带有 `@Test` 注解的方法

`pom.xml`

`src/main/java` 目录下的各个文件

`src/test/java` 目录下的各个文件

"Runner_NandGateTest 的亲子结构" 一图是如何绘制的？
