图形渲染管线详解

3D坐标到2D坐标的转换过程由 OpenGL 的图形渲染管线（Graphics Pipeline）负责管理。整个流程可以分为两个主要部分：

3D 坐标转换为 2D 坐标
2D 坐标转为实际的有颜色的像素

管线就像一条输送带，原始图形数据在其中经过多步处理，最终呈现在屏幕上。

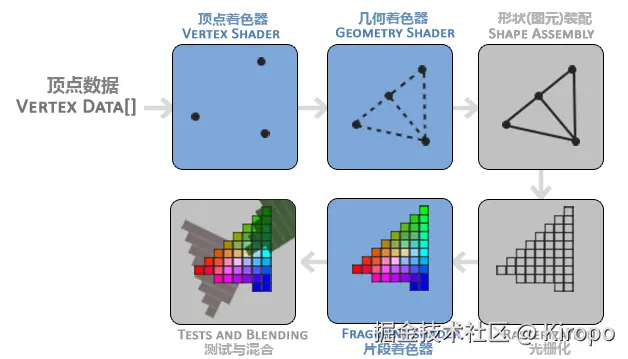

图形渲染管线流程

顶点数据输入

- 以数组形式传递 3 个 3D 坐标，表示一个三角形。这个数组称为顶点数据（Vertex Data），每个顶点包含 3D 坐标等属性。

顶点着色器（Vertex Shader）

- 以单个顶点为输入，主要作用是将 3D 坐标转换为另一种 3D 坐标，并能对顶点属性进行基本处理。

几何着色器（Geometry Shader）（可选）

- 以一组顶点为输入（形成图元），可以生成新顶点或新的图元。例如，从一个三角形生成另一个三角形。

图元装配（Primitive Assembly）

- 将顶点着色器或几何着色器输出的顶点组装成具体的图元（如三角形、线段等）。

光栅化阶段（Rasterization Stage）

- 将图元映射为屏幕上的像素，生成片段（Fragment），供片段着色器使用。
- 在此之前会进行裁切（Clipping），丢弃超出视图范围的像素以提升效率。

片段着色器（Fragment Shader）

- 计算每个像素的最终颜色，是实现高级渲染效果（如光照、阴影等）的关键阶段。

Alpha测试与混合（Blending）阶段

- 检查像素的深度和模板值，决定是否丢弃像素，并根据 alpha 值进行透明度混合，实现物体的前后遮挡和透明效果。

VBO（Vertex Buffer Object）- 顶点缓冲对象

定义：VBO 是存储顶点数据的 GPU 内存缓冲区，包括位置、颜色、纹理坐标、法线等。
作用：作为 CPU 与 GPU 之间的数据桥梁，通过批量传输机制高效上传顶点数据，避免每帧重复传输，提升渲染效率。
优势：数据持久化，上传后可多次复用，特别适合静态或半静态几何体。

VAO（Vertex Array Object）- 顶点数组对象

定义：VAO 负责保存和管理所有顶点属性的配置，包括如何解释和使用 VBO 数据。
作用：记录顶点属性指针、数据格式、偏移量、步长等参数。
优势：简化状态管理，一次配置，多次绑定，便于频繁切换不同渲染状态，代码更清晰高效。

VBO：存储实际的顶点数据（位置、颜色、纹理、法线等）。

VAO：存储顶点属性的配置信息（数据格式、偏移量、步长等）。

EBO（Element Buffer Object）- 元素缓冲对象

定义：EBO 专门用于存储顶点索引数据，定义顶点如何连接成图元（如三角形、线段等）。
作用：通过索引机制，多个图元可复用同一顶点，避免重复存储，节省内存。
优势：优化数据结构，提高内存和带宽利用率，适合复杂几何体和网格结构，是性能优化的重要工具。

顶点输入与坐标变换

顶点着色器处理后的坐标为标准化设备坐标（NDC），其 x、y、z 范围均为 -1.0 到 1.0。超出范围的坐标会被裁剪，不显示在屏幕上。
通过 glViewport 进行视口变换（Viewport Transform），NDC 会被映射到屏幕空间坐标，再作为片段输入到片段着色器。

OpenGL 关键对象的创建与配置

创建和配置 VBO

// 生成 VBO 并绑定
unsigned int VBO;
glGenBuffers(1, &VBO);
glBindBuffer(GL_ARRAY_BUFFER, VBO);

// 上传顶点数据到 GPU
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

创建和配置 EBO

// 生成 EBO 并绑定
unsigned int EBO; glGenBuffers(1, &EBO);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);

// 上传索引数据到 GPU
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

创建和配置 VAO

// 生成 VAO 并绑定
unsigned int VAO;
glGenVertexArrays(1, &VAO);
glBindVertexArray(VAO);

// 绑定 VBO 和 EBO 到 VAO
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);

// 配置位置属性 (location = 0)
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(Vertex), (void*)0);
glEnableVertexAttribArray(0);

// 配置颜色属性 (location = 1)
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, sizeof(Vertex), (void*)offsetof(Vertex, color));
glEnableVertexAttribArray(1);

// 解绑 VAO（保持配置状态）
glBindVertexArray(0);

渲染循环中的使用示例

while (!glfwWindowShouldClose(window)) {
    // 清屏
    glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    // 使用着色器程序
    glUseProgram(shaderProgram);

    // 绑定 VAO（恢复顶点属性配置）
    glBindVertexArray(VAO);

    // 绘制立方体（使用 EBO 索引）
    glDrawElements(GL_TRIANGLES, 36, GL_UNSIGNED_INT, 0);

    // 解绑
    VAO glBindVertexArray(0);

    // 交换缓冲区和处理事件
    glfwSwapBuffers(window);
    glfwPollEvents();
}

渲染结束后的资源清理

// 渲染完成后清理资源
glDeleteVertexArrays(1, &VAO);
glDeleteBuffers(1, &VBO);
glDeleteBuffers(1, &EBO);
