Arthas Tunnel Server 在 Kubernetes 中的深度集成与实战指南

IT橘子皮
61 阅读3分钟

一、Arthas Tunnel Server 核心价值

Arthas Tunnel Server 是阿里巴巴开源的 Java 诊断工具 Arthas 的云端管理中枢，通过 WebSocket 长连接实现多应用实例的集中监控与诊断。在 Kubernetes 环境中，其核心价值体现在：

  1. 统一入口：通过单一 Web 控制台管理所有 Pod 的诊断会话
  2. 动态发现：自动感知 Pod 扩缩容，无需手动维护 AgentID
  3. 安全审计：支持 RBAC 权限控制与操作日志记录
  4. 会话持久化：记录诊断过程，便于问题复盘

二、架构设计与部署方案

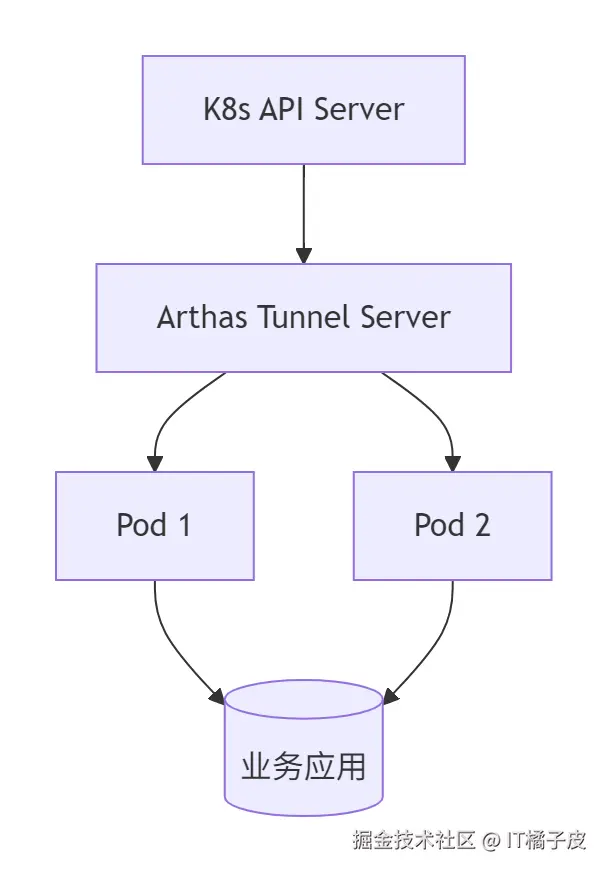

2.1 架构拓扑


2.2 部署前准备

2.2.1 环境要求

  • Kubernetes 1.18+
  • Java 8+ 环境
  • Redis（可选，用于集群缓存）

2.2.2 镜像构建

基于官方源码改造的增强版镜像（含权限控制）：

FROM openjdk:8-jdk-alpine
COPY arthas-tunnel-server-4.0.5.jar /app.jar
COPY entrypoint.sh /entrypoint.sh
RUN chmod +x /entrypoint.sh
ENV TZ=Asia/Shanghai
ENTRYPOINT ["/entrypoint.sh"]

2.3 Kubernetes 部署方案

2.3.1 StatefulSet 配置

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: arthas-tunnel
spec:
  serviceName: arthas-tunnel
  replicas: 3
  template:
    spec:
      containers:
      - name: tunnel-server
        image: registry.cn-hangzhou.aliyuncs.com/arthas/tunnel-server:v4.0.5
        ports:
        - containerPort: 8080
        - containerPort: 7777
        env:
        - name: SPRING_PROFILES_ACTIVE
          value: prod
        - name: ARTHAS_REDIS_HOST
          value: redis-cluster.monitoring.svc.cluster.local
        volumeMounts:
        - name: config-volume
          mountPath: /config/application.properties
          subPath: application.properties
      volumes:
      - name: config-volume
        configMap:
          name: arthas-tunnel-config
---
apiVersion: v1
kind: Service
metadata:
  name: arthas-tunnel
spec:
  clusterIP: None
  selector:
    app: arthas-tunnel
  ports:
  - name: http
    port: 8080
    targetPort: 8080
  - name: arthas
    port: 7777
    targetPort: 7777

2.3.2 ConfigMap 配置

apiVersion: v1
kind: ConfigMap
metadata:
  name: arthas-tunnel-config
data:
  application.properties: |
    arthas.server.port=7777
    arthas.enable-detail-pages=true
    spring.security.jwt.secret=base64_encoded_secret
    spring.redis.host=redis-cluster.monitoring.svc.cluster.local
    spring.redis.port=6379

三、应用集成实战

3.1 Spring Boot 集成

3.1.1 添加依赖

<dependency>
    <groupId>com.taobao.arthas</groupId>
    <artifactId>arthas-spring-boot-starter</artifactId>
    <version>3.7.2</version>
</dependency>

3.1.2 配置示例

arthas:
  enabled: true
  agent-id: ${POD_NAME}-${NAMESPACE}
  tunnel-server: ws://arthas-tunnel.monitoring.svc.cluster.local:7777/ws
  app-name: order-service
  telnet-port: -1
  http-port: -1

3.2 多环境适配策略

环境配置特点实现方式
开发环境开放全量页面，禁用权限控制--arthas.enable-detail-pages=true
测试环境启用基础权限，限制操作范围Spring Security 角色控制
生产环境强制 HTTPS，审计日志记录Ingress + WAF 集成

四、核心功能实战

4.1 线程卡顿诊断

# 查看 CPU Top5 线程
thread -n 5 --state BLOCKED

# 生成线程 Dump
thread dump -n 3

# 死锁检测
thread --deadlock

4.2 接口性能分析

# 方法级追踪
trace com.example.OrderService createOrder '{params, returnObj, throwExp}' -x 3

# 火焰图生成
profiler start --event cpu --interval 1000 --output flame.html

# SQL 监控
monitor -c 5 com.example.dao.OrderDao saveOrder

4.3 动态代码热更新

# 反编译类
jad com.example.OrderController > OrderController.java

# 方法替换
redefine /tmp/OrderService.class

五、安全加固方案

5.1 权限控制体系

spring:
  security:
    users:
      - name: admin
        password: $2a$10$...  # BCrypt 加密
        roles: ADMIN
      - name: dev
        password: $2a$10$...
        roles: DEV
    authorities:
      ADMIN: [diagnose:all]
      DEV: [diagnose:read]

5.2 网络隔离策略

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: arthas-tunnel-policy
spec:
  podSelector:
    matchLabels:
      app: arthas-tunnel
  policyTypes:
  - Ingress
  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          kubernetes.io/metadata.name: monitoring
    ports:
    - protocol: TCP
      port: 7777

六、性能调优指南

6.1 资源限制

resources:
  requests:
    memory: "512Mi"
    cpu: "500m"
  limits:
    memory: "1Gi"
    cpu: "1"

6.2 缓存优化

# Redis 集群配置
spring.redis.cluster.nodes=10.0.0.1:6379,10.0.0.2:6379
spring.redis.timeout=2000
spring.cache.type=redis

6.3 监控指标

# 查看隧道服务器状态
kubectl get pods -l app=arthas-tunnel -o wide
kubectl logs -f arthas-tunnel-0

# Prometheus 指标端点
http://<tunnel-ip>:8080/actuator/prometheus

七、生产环境最佳实践

  1. 混合部署模式：与业务 Pod 混合部署，利用 K8s 服务发现自动注册
  2. 多活架构：跨可用区部署 3 节点 Tunnel Server 集群
  3. 备份策略：定期备份 Redis 缓存数据
  4. 版本管理：使用 Helm Chart 管理部署配置
  5. 审计机制：集成 ELK 堆栈记录操作日志

八、故障排查手册

现象可能原因解决方案
Pod 无法注册网络策略限制检查 NetworkPolicy 配置
控制台空白WebSocket 连接失败检查 Service 端口映射
命令执行超时诊断会话数过多调整 spring.redis.cluster 配置
权限校验失败JWT 密钥不一致同步更新所有节点密钥

通过本文的完整方案，可在 Kubernetes 环境中构建高可用、安全的 Arthas 诊断体系，实现从日常监控到深度调优的全生命周期管理。建议结合 Arthas 4.0+ 的新特性（如异步线程分析、类加载溯源）持续优化诊断效率。
