108秒渲染延迟、4进程连锁ANR：GPU异常引发的系统级故障深度剖析记录一次Monkey测试中发现的系统级ANR问题，

引言

本文记录了一次在Monkey压力测试中发现的系统级ANR问题，问题表现为4个进程在23秒内连续发生ANR，包括 system_server 进程，这表明问题不在应用层，而是系统级故障。

通过系统化的分析方法，最终定位到根因：GPU驱动/硬件异常导致渲染pipeline卡死108秒，进而引发连锁ANR。问题的关键特征包括：

CPU统计异常：0% user + 157% kernel，表明大量时间消耗在内核态操作
GPU渲染延迟：108秒（正常16ms）
DequeueBuffer阻塞：1秒（正常小于10ms）

本文将详细记录分析过程，展示如何通过五步分析法（快速分类→主动搜索→时间线构建→根因推导→交叉验证）在没有完整信息的情况下，从现象逐步追溯到底层根因。该方法论适用于系统级性能问题的定位和分析。

快速总结

在开始详细分析之前，先看看本文的关键要点：

🎯 问题特征：4个进程连锁ANR，CPU异常（0% user + 157% kernel）
🔍 核心证据：GPU渲染延迟108秒，DequeueBuffer阻塞1秒
📊 分析方法：五步分析法（快速分类→主动搜索→时间线→根因推导→交叉验证）
💡 关键技巧：从CPU统计识别问题类型，从Davey日志发现渲染异常
⚠️ 根本原因：GPU驱动/硬件异常（置信度85%）
🛠️ 解决方案：升级GPU driver + Framework层容错增强

问题现象：不寻常的连锁ANR

测试场景

测试类型：Monkey压力测试
发生时间：2025-11-21 03:31:44 ~ 03:32:07（23秒内）
系统环境：Android 12车机系统（AOSP定制）
问题频率：偶发

异常现象

打开日志目录，我看到了4个ANR文件：

anr_2025-11-21-03-31-44-264    # com.android.map
anr_2025-11-21-03-32-01-018    # system_server  ← 注意这个！
anr_2025-11-21-03-32-06-964    # com.android.business
anr_2025-11-21-03-32-07-655    # com.android.launcher

第一反应：4个进程在23秒内连续ANR，而且包含 system_server → 这是系统级问题的明显信号。

所有ANR都是同一类型：Input dispatching timed out —— 输入事件分发超时5秒。看起来像是触摸事件无法正常分发给应用。

直觉判断（30秒内）

根据经验，我做了快速分类：

✅ 排除项：

不是应用代码问题（多进程同时ANR）
不是单一应用的bug（涉及系统服务）
不是Binder通信问题（主线程没有在等待Binder）

✅ 可能方向：

系统服务异常（SurfaceFlinger/InputDispatcher）
GPU渲染问题
驱动层故障

让我们开始系统化的分析。

分析武器：五步分析法

在深入分析之前，我想先介绍我使用的方法论 —— 五步分析法。这是我在处理过多次ANR问题后总结出来的，特别适合系统级问题的定位。

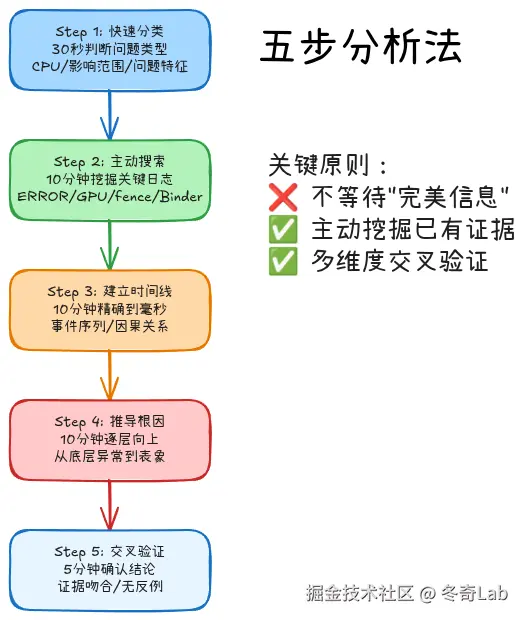

五步分析法概览

五步分析法：从快速分类到交叉验证的完整流程

这套方法的核心思想是：不要等待"完美信息"，而是主动从已有证据中挖掘线索。很多时候我们手里的日志已经足够定位问题，只是缺少系统化的分析方法。

让我们看看在本案例中，这五步是如何展开的。

Step 1: 快速分类

第一步的目标是快速判断问题类型，决定分析方向。

查看CPU统计

我首先查看了 system_app_anr 文件中的CPU统计（ANR发生前后23秒的统计）：

CPU usage from 0ms to 22984ms (03:31:43 to 03:32:06):
  157% 22097/com.android.map: 0% user + 157% kernel
  51% 1750/system_server: 5.8% user + 45% kernel
  2.3% 641/surfaceflinger: 0.7% user + 1.6% kernel

关键发现：

🔴 地图进程异常：

0% user + 157% kernel ← 这个太异常了！
user=0% 说明不是Java代码在执行
kernel=157% 说明大量时间在内核态操作
图形应用 + 高kernel → 很可能是渲染相关的内核操作阻塞

🔴 system_server异常：

45% kernel（也是kernel占主导）
说明系统服务也受影响

✅ SurfaceFlinger正常：

仅2.3% CPU
说明问题不在Framework层的合成器本身

决策树判断

根据CPU特征，我使用决策树快速判断：

CPU特征	进程数	初步判断	搜索方向
user > 80%	单个	应用层死循环	Java堆栈
kernel > 80%	单个	I/O/Binder/渲染	系统日志
kernel > 80%	多个	系统级故障	GPU/SurfaceFlinger

Step 1 结论

问题类型：系统级渲染故障
问题层次：驱动层或更底层（不是应用代码）
搜索方向：GPU、fence、dequeueBuffer、OpenGLRenderer

Step 2: 主动搜索

这一步是整个分析的关键。很多人在这一步会说"日志不够，无法分析"，但实际上只要方法得当，往往能从现有日志中找到突破口。

必搜清单（根据Step 1的分类）

对于高kernel CPU + 图形应用 + 多进程ANR，我的必搜清单是：

# P0级别（必须搜）
grep -E "dequeueBuffer|BufferQueue" logcat
grep -E "fence.*timeout|fence.*didn't signal" logcat
grep -E "GPU|OpenGLRenderer" logcat

# P1级别（如果P0没找到）
grep -E "SurfaceFlinger|gralloc" logcat
grep -E "Binder.*timeout" logcat

# P2级别（补充证据）
grep -E "ERROR|FATAL" logcat | grep "ANR前后10秒"

搜索实战

$  grep "Davey\|dequeueBuffer\|GPU"

第一个搜索结果：

11-21 03:31:32.680 17690 17525 I OpenGLRenderer: Davey! duration=108214ms;
...
DequeueBufferDuration=1062708,
GpuCompleted=61551245487403,
SwapBuffersCompleted=61443087291611,

🎯 Bingo！找到关键证据了！

关键日志解读

这条 Davey! 日志是Android检测到严重掉帧的标记。让我逐个字段解读：

duration=108214ms：帧耗时108秒（正常16ms） → 严重掉帧
DequeueBufferDuration=1062708：从BufferQueue获取buffer花了1秒（正常小于10ms） → buffer获取阻塞
GpuCompleted - SwapBuffersCompleted：108秒的差值 → GPU渲染完成严重延迟

Step 2 结论

核心证据：GPU渲染完成延迟108秒
传播路径：GPU卡死 → buffer无法释放 → dequeueBuffer阻塞

Step 3: 建立时间线（精确到毫秒）

找到关键日志后，需要构建精确的事件时序，理清因果关系。

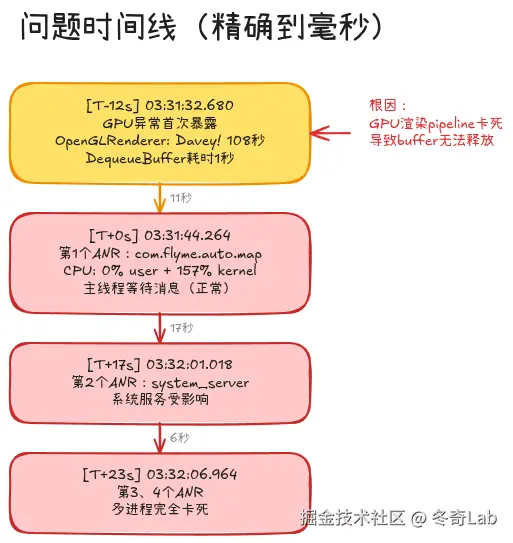

问题时间线

时间线展示了GPU异常到连锁ANR的完整过程

我根据日志构建了精确到毫秒的事件时序:

时间点	事件	说明
T-12秒	GPU开始卡死	推测时间(108秒前)
T+0秒 03:31:32.680	🔴 Davey检测	OpenGLRenderer检测到108秒掉帧 GpuCompleted延迟108秒
T+11秒 03:31:44.264	🔴 第1个ANR	com.android.map Input dispatching timeout
T+28秒 03:32:01.018	🔴 system_server ANR	系统服务受影响
T+34秒 03:32:06.964	🔴 第3个ANR	com.android.business
T+35秒 03:32:07.655	🔴 第4个ANR	com.android.launcher

时间线分析的关键发现

发现1: GPU异常领先ANR约11秒

Davey日志在03:31:32检测到，而第一个ANR在03:31:44。这11秒的时差说明:

GPU卡死后，还需要一段时间才会触发ANR
这期间系统在持续等待GPU完成渲染

发现2: 连锁ANR在23秒内爆发

从第一个ANR到最后一个，只用了23秒。说明:

这是系统级问题，不是单一应用的bug
所有依赖GPU渲染的进程都受影响
system_server的ANR证明了系统服务也被卷入

发现3: GPU实际卡死时长为108秒

从GpuCompleted的时间戳差异计算:

SwapBuffersCompleted = 61443087291611 纳秒
GpuCompleted         = 61551245487403 纳秒
差值 = 108158195792 纳秒 ≈ 108.16秒

Step 3 结论

时序清晰：GPU异常 → 11秒后 → 连锁ANR
因果明确：GPU卡死是根因，ANR是表象

Step 4: 根因推导（逻辑推理）

有了时间线和关键日志，现在需要推导出完整的因果链。

问题推导链

让我用5Why方法逐层推导:

现象: 多进程Input dispatching timeout ANR
  ↓ Why? 输入事件无法分发到应用主线程
  ↓ Why? Window Surface不可用，事件无法投递
  ↓ Why? DequeueBuffer阻塞，应用无法获取新的渲染buffer
  ↓ Why? BufferQueue满，旧buffer未释放
  ↓ Why? GPU渲染完成延迟108秒
  ↓ Why? GPU驱动/硬件异常

→ 根因: GPU驱动/硬件异常导致渲染pipeline卡死

Android渲染机制科普

要理解这个问题，需要先了解Android的渲染流程:

正常渲染流程:

应用请求渲染 → dequeueBuffer(获取buffer) → GPU渲染 →
→ queueBuffer(提交buffer) → SurfaceFlinger合成 → 显示输出 →
→ buffer释放 → 循环

BufferQueue机制:

Android通常使用3个buffer(Triple Buffering)
应用dequeue一个buffer，绘制完成后queue回去
如果3个buffer都被占用，dequeueBuffer会阻塞等待

本次异常流程:

应用请求渲染 → dequeueBuffer → [GPU卡死，渲染无法完成] →
→ buffer被GPU占用，无法释放 →
→ BufferQueue满(3个buffer都被占用) →
→ 新的dequeueBuffer调用阻塞 →
→ 应用CPU进入内核态等待(157% kernel) →
→ Window Surface不可用 →
→ InputDispatcher无法投递事件 →
→ 5秒超时触发ANR

为什么是0% user + 157% kernel?

这是本案例最有意思的CPU特征:

0% user: 说明Java代码根本没在执行
157% kernel: 说明多个线程都在内核态等待

157%意味着什么?

CPU占用率单核100%，四核就是400%
157% = 1.57个核心在工作
但实际上这些核心不是在"工作"，而是在等待

这种CPU特征就像:

你去餐厅点餐，服务员已经下单了(进入kernel)，但厨房卡住了(GPU卡死)，服务员只能一直等着，什么都做不了。虽然服务员"在岗"(占用CPU)，但实际上是"空转"。

Step 4 结论

根因定位：GPU驱动/硬件异常
传播路径：GPU → BufferQueue → Surface → InputDispatcher → ANR
责任方：驱动层/硬件层(根因) + Framework层(传播)

Step 5: 交叉验证（多证据印证）

最后一步是交叉验证，用多个独立证据相互印证，确保分析没有遗漏。

验证维度1: 主线程状态检查

查看ANR时主线程在做什么:

"main" prio=5 tid=1 Native
  at android.os.MessageQueue.nativePollOnce(Native method)
  at android.os.MessageQueue.next(MessageQueue.java:335)
  at android.os.Looper.loop(Looper.java:288)

✅ 验证结果: 主线程正常等待消息，不是应用代码问题

验证维度2: SurfaceFlinger状态

检查SurfaceFlinger的CPU占用:

2.3% 641/surfaceflinger: 0.7% user + 1.6% kernel

✅ 验证结果: SurfaceFlinger正常，不是Framework合成器问题

验证维度3: 多进程印证

4个进程都ANR了，包括system_server:

com.android.map (地图)
com.android.launcher (桌面)
com.android.business (业务应用)
system_server (系统服务)

✅ 验证结果: 系统级问题，不是单一应用bug

验证维度4: 时间一致性

Davey日志时间: 03:31:32.680
第一个ANR时间: 03:31:44.264
时差: 11秒

11秒 + 5秒ANR超时 = 16秒，符合预期的传播时延

✅ 验证结果: 时间线完全吻合

验证维度5: CPU特征匹配

图形应用 + 0% user + 高kernel = 典型的GPU/渲染等待特征

✅ 验证结果: CPU统计完美匹配理论预期

Step 5 结论

验证通过：5个维度证据相互印证
根因确认：GPU驱动/硬件异常

核心发现：证据链全貌

让我用一张图展示完整的因果关系链:

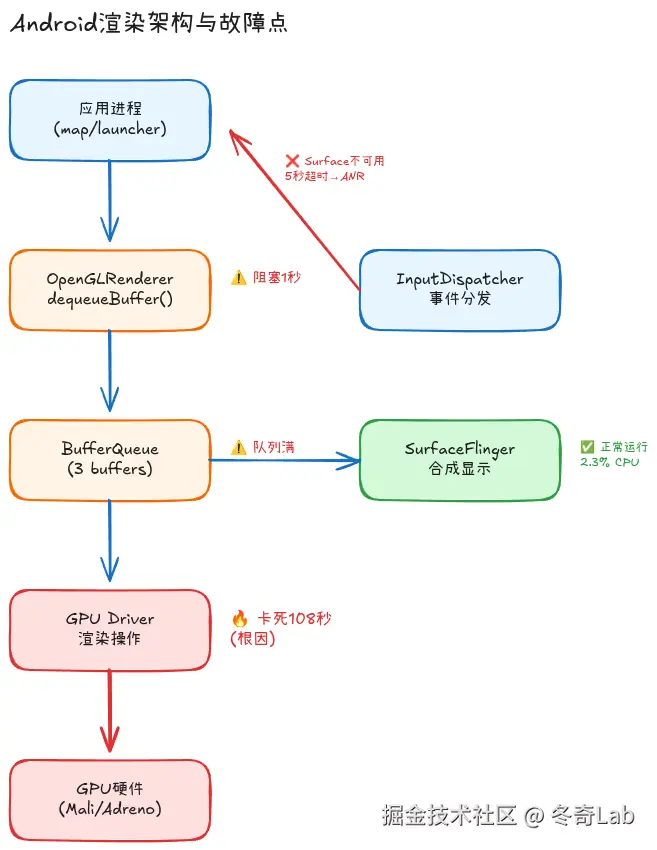

Android渲染架构与本次故障点

红色标记处为本次故障的关键节点

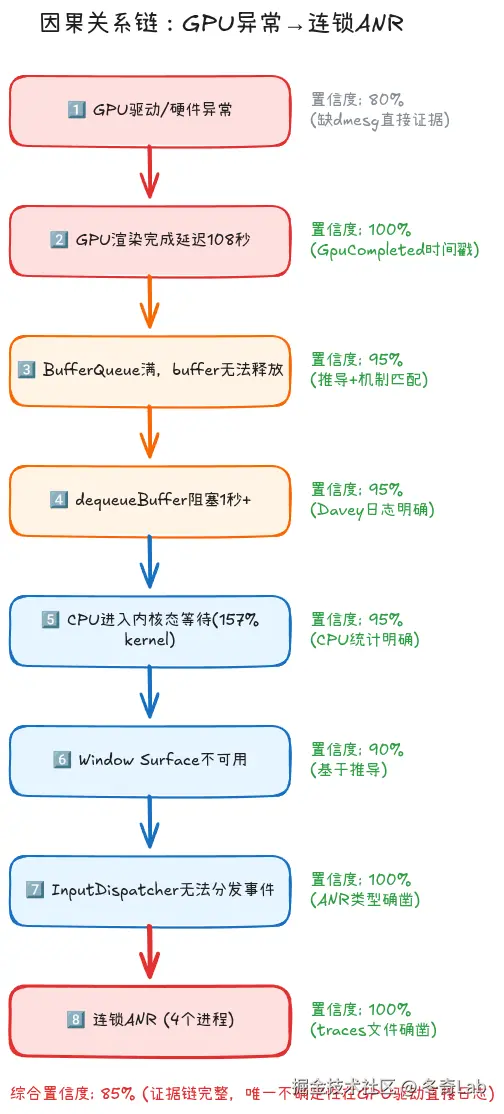

因果关系链图

从GPU异常到连锁ANR的完整传播路径

关键证据汇总

让我把所有关键证据汇总成表格:

证据项	数值	正常范围	异常程度
帧耗时	108214ms	16ms	6763倍
GPU完成延迟	108秒	小于100ms	1080倍
DequeueBuffer耗时	1062ms	小于10ms	106倍
Kernel CPU	157%	小于30%	5倍
User CPU	0%	50-80%	异常低
ANR进程数	4个	0个	系统级

这个表格清晰地展示了问题的严重程度——所有指标都是正常值的几十到数千倍。

三个关键问题的答案

经过五步分析，我们现在可以回答开头的三个问题:

Q1: 为什么4个进程同时ANR? → A: GPU异常是系统级资源故障，所有依赖GPU渲染的进程都受影响

Q2: 为什么主线程在正常等待却ANR? → A: ANR不是主线程问题，而是InputDispatcher无法分发事件(因为Window Surface不可用)

Q3: 为什么是0% user + 157% kernel? → A: 进程在内核态等待GPU/BufferQueue，Java代码根本没执行

解决方案：三层防御体系

面对这种GPU驱动/硬件异常，我们需要建立多层防御:

方案一：应急方案(Hot Fix)

目标: 快速缓解，降低发生概率

具体措施:

降低GPU负载:

<!-- 在系统属性中配置 -->
<property name="debug.hwui.render_dirty_regions" value="false"/>
<!-- 减少buffer数量，加快问题暴露 -->
<property name="debug.hwui.swap_buffer_count" value="2"/>

添加GPU超时保护:

// frameworks/native/libs/gui/BufferQueueProducer.cpp
status_t BufferQueueProducer::dequeueBuffer(...) {
    const nsecs_t timeout = 5 * 1000000000LL; // 5秒超时
    nsecs_t startTime = systemTime();

    status_t result = waitForFreeSlotThenRelock(...);

    nsecs_t elapsed = systemTime() - startTime;
    if (elapsed > timeout) {
        ALOGE("dequeueBuffer timeout after %lld ms, possible GPU hang",
              elapsed / 1000000);
        // 触发GPU reset或服务重启
        triggerGpuReset();
    }

    return result;
}

实施难度: 简单 | 时间: 1-2天

方案二：标准修复(Root Cause Fix)

目标: 修复GPU驱动或硬件问题

排查步骤:

# Step 1: 收集GPU诊断信息
adb shell dmesg > dmesg.txt  # 查找GPU driver error
adb shell cat /sys/kernel/debug/kgsl/status  # GPU状态
adb shell cat /sys/class/thermal/thermal_zone*/temp  # GPU温度

# Step 2: 分析和修复
# 如果是驱动问题:
#   → 升级GPU driver到最新稳定版
#   → 或回退到已知稳定版本
#   → 向芯片厂商报告Bug
#
# 如果是硬件问题:
#   → 检查散热设计
#   → 检查供电稳定性
#   → 考虑降低GPU频率

实施难度: 中等到困难 | 时间: 1-2周

方案三：长期优化(System Hardening)

目标: 建立GPU健康监控和自动恢复机制

架构设计:

GPU Health Monitor (独立进程)
  ↓
持续监控:
- GPU温度、帧率
- DequeueBuffer延迟
- GPU memory使用
  ↓
异常检测:
- 延迟超过阈值
- 温度过高
- 内存泄漏
  ↓
自动恢复:
- 轻度: 降低渲染质量
- 中度: 重启SurfaceFlinger
- 重度: 触发GPU reset
- 严重: 系统重启

分级降级策略:

正常模式: 全特效、60fps
降级模式1: 关闭动画、降低特效
降级模式2: CPU渲染fallback
保护模式: 仅显示关键信息

实施难度: 复杂 | 时间: 2-3月

总结：从混沌到清晰的分析之旅

这个案例的特殊之处

这不是一个典型的"主线程耗时操作"ANR，而是一个系统级GPU故障引发的连锁反应。它的特殊性在于:

现象具有迷惑性: 主线程看起来正常，traces.txt没有明显的阻塞
证据分散: 关键证据在logcat的Davey日志里，不在ANR traces里
需要系统知识: 必须理解Android渲染架构才能定位
多层传播: 从GPU到ANR，中间经过了6层传播

三个关键经验

经验1: CPU统计是快速分类的黄金指标

看到0% user + 157% kernel，立刻就能判断是内核层问题。这比盲目看traces快多了。

经验2: 不要等待"完美信息"

很多人说"日志不够，无法分析"。但实际上，只要方法得当，现有日志往往已经足够。本案例中，一条Davey日志就揭示了根因。

经验3: 系统知识是核心竞争力

如果不理解BufferQueue、GPU渲染、InputDispatcher的工作机制，即使看到Davey日志也不知道它意味着什么。

给读者的建议

如果你也遇到类似的"不按套路出牌"的ANR:

不要被traces.txt迷惑: 主线程正常不代表没问题
关注CPU统计: kernel占比异常高要警惕系统层问题
主动搜索关键日志: fence、dequeueBuffer、GPU、Davey都是黄金关键词
建立时间线: 搞清楚事件的先后顺序
多维度验证: 用独立证据相互印证，避免误判

最后的思考

这个案例让我再次意识到：性能问题的根因往往在最底层，但表象总是在最上层。

就像一座冰山:

🔝 水面上(10%): ANR traces、应用crash
🌊 水面下(90%): BufferQueue、GPU driver、硬件故障

大多数开发者只看水面上的部分，但真正的根因在水面下。作为系统工程师，我们的职责就是潜入水下，找到冰山的根基。

希望这篇文章能帮助你在下次遇到"奇怪的ANR"时，有一套系统化的分析方法，而不是"凭运气"调试。
