【运维自动化-标准运维】如何创建条件分支流程

什么是分支网关

• 分支网关：用来标识分支流程的开始，通过和汇聚网关配对使用，可以根据分支表达式的计算结果，动态的控制多个分支中某一个分支执行。

如何使用

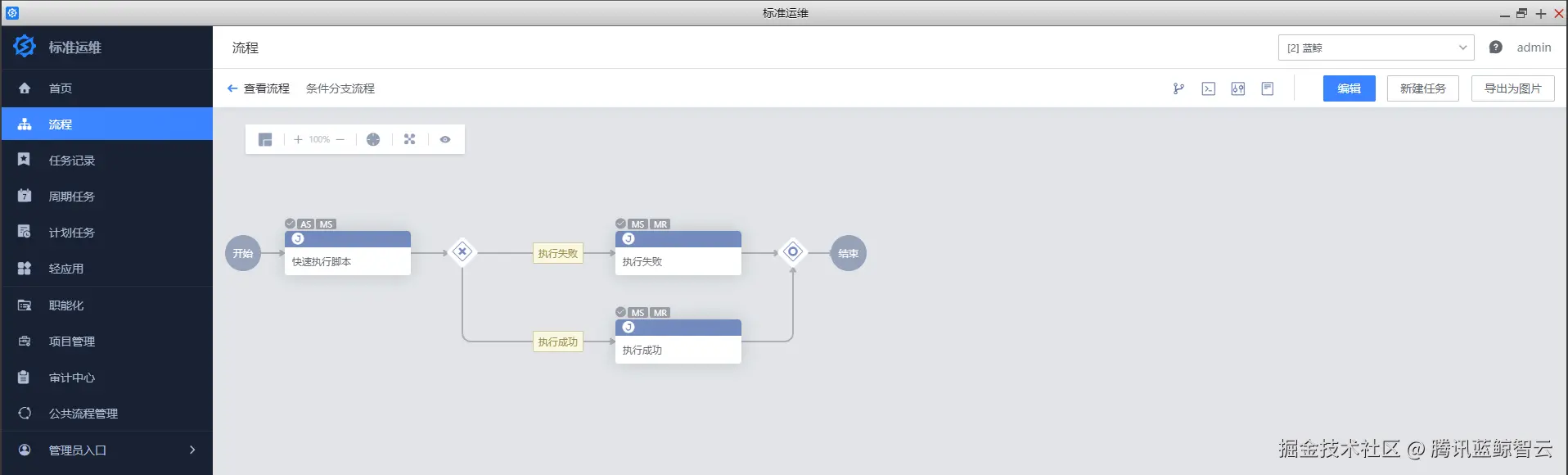

1、编辑流程

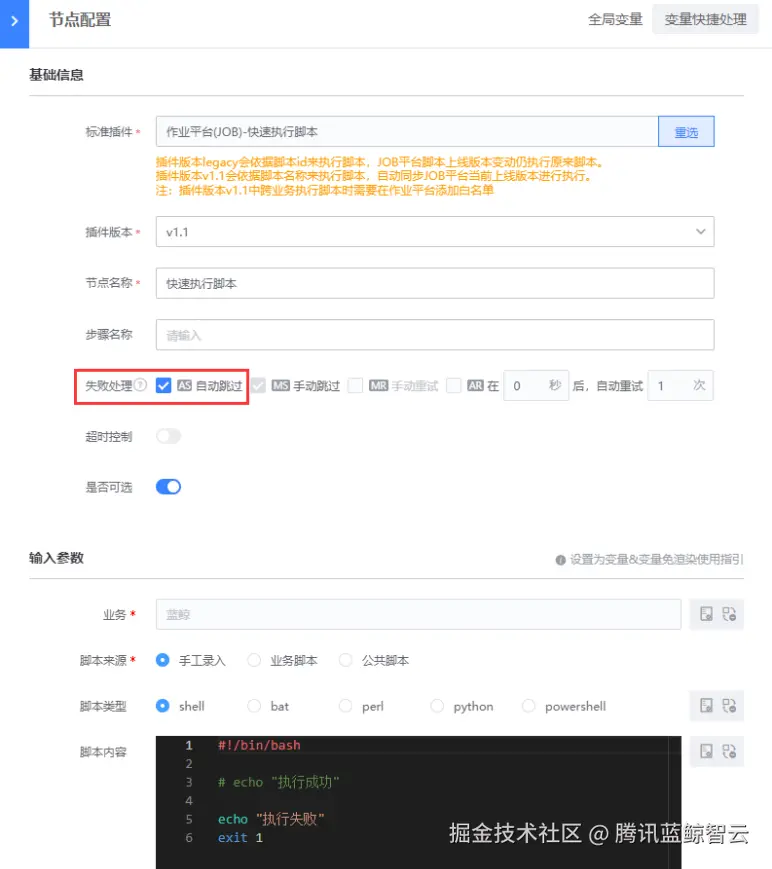

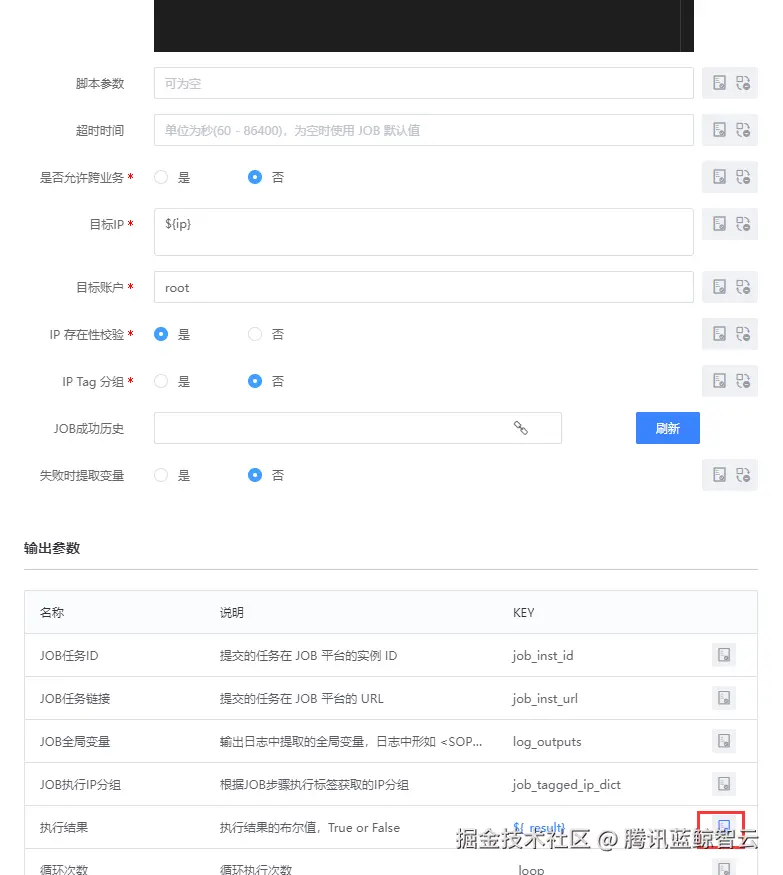

配置第一个节点

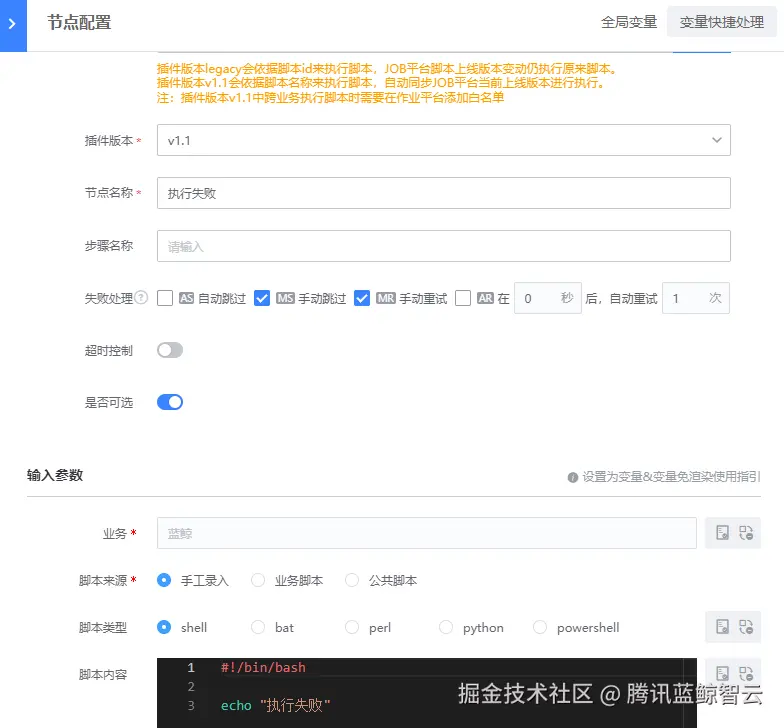

配置 执行失败、执行成功 节点

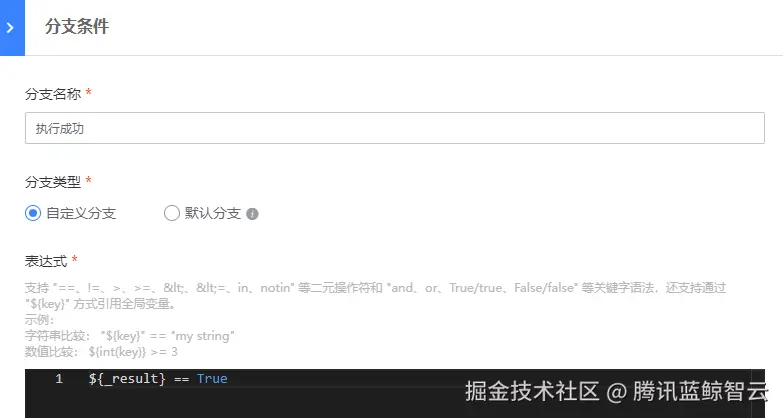

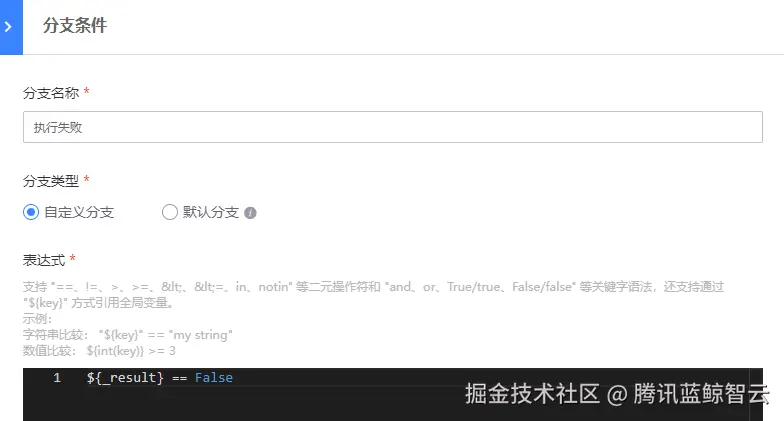

配置分支条件

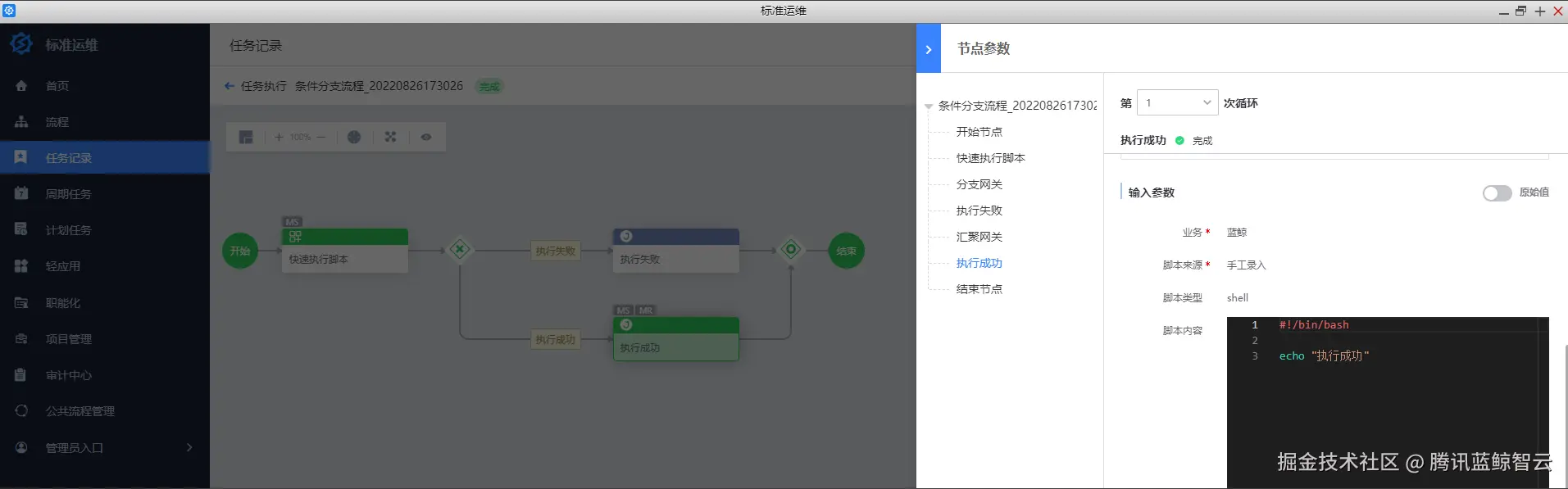

执行效果 执行成功：

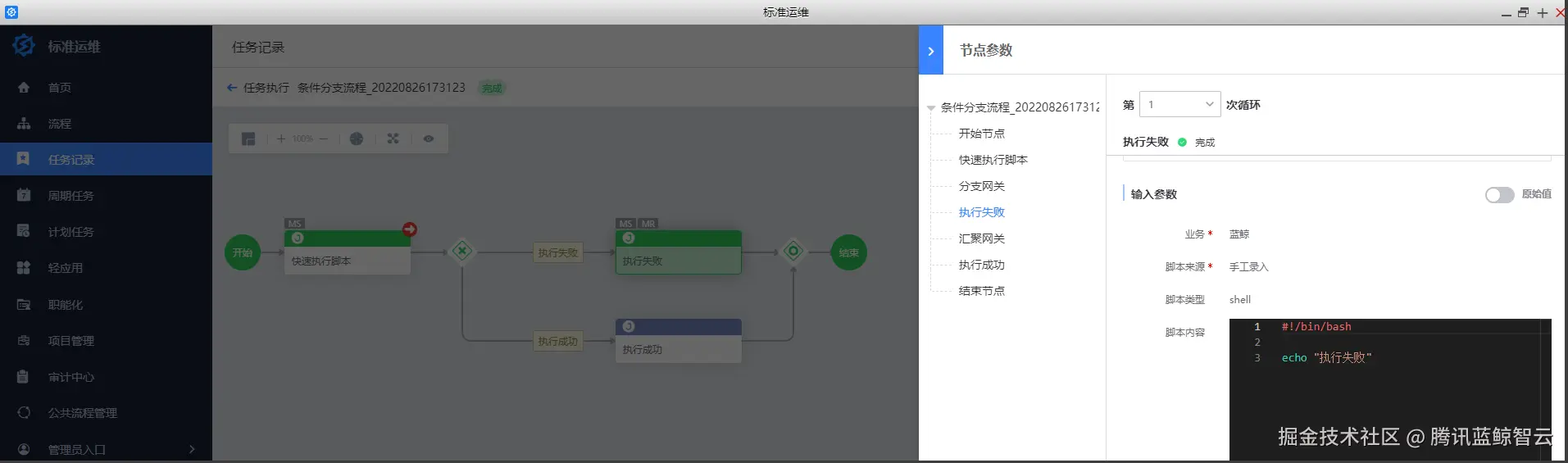

执行失败：

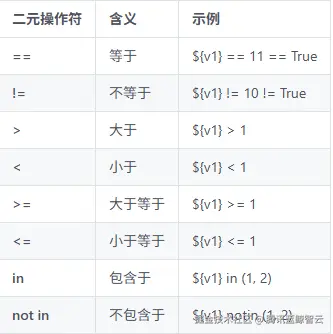

附：分支表达式的语法 二元操作符语法和使用示例参考下面的表格

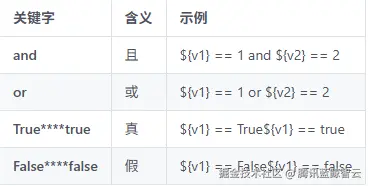

关键字语法和使用示例参考下面的表格

分支表达式也可以通过 ${key} 方式引用全局变量，如:${v1} == ‘1’ ‘test’ in ${v1}

说明：适合产品版本 V6.1/V6.2/V7.0/V7.1
