JobFlow 实现方案：云原生时代的任务调度新思路JobFlow 以“无锁分片 + Nacos 深度集成 + 全链路

开源地址与系列文章

前言

上一篇文章《基于Nacos的轻量任务调度方案 —— 从 XXL-Job 的痛点说起》发布后，收到了很多朋友的关注和反馈。大家对这个想法很感兴趣，也提出了不少建设性的意见。

既然有这么多人关注，那就不能只停留在想法阶段。我们计划用一个月左右的时间，完成 JobFlow 的第一个版本，把这些想法用代码落地。

这篇文章就来详细聊聊我们的实现方案，包括：

整体架构怎么设计
无锁调度怎么做
分片机制怎么实现
如何保证可靠性

设计目标

在开始之前，先明确一下我们要做什么：

核心目标：打造一个与 Nacos 生态深度融合的任务调度方案

具体要求：

只依赖 Nacos 做服务发现，不再维护独立的注册中心
调度器作为普通微服务部署，复用已有的监控、日志、告警体系
全链路可追踪，从调度到执行一条线串起来
支持分片，但要比现有方案更可靠
轻量化，不追求大而全，够用就好

关于技术选型的聚焦

JobFlow 只支持 Nacos，这是有意为之的聚焦策略，而不是技术限制。

就像 Canal 只支持 MySQL，没有人质疑它为什么不支持 PostgreSQL 一样。聚焦单一技术栈，能够：

把集成做到极致，而不是浅尝辄止
降低维护成本，避免为了通用性而牺牲深度
让使用者明确预期，不会有"支持但不够好"的尴尬

如果你的技术栈是 Nacos，JobFlow 会是一个很好的选择。如果你用的是 Eureka、Consul 等其他注册中心，那 JobFlow 可能不适合你，这没什么不好意思承认的。

术业有专攻，我们宁愿把一件事做到 90 分，也不要把十件事都做到 60 分。

整体架构

先看整体的架构设计：

graph TB
    subgraph &#34;调度层&#34;
        S[JobFlow Scheduler<br/>调度器微服务]
    end

    subgraph &#34;基础设施&#34;
        N[Nacos<br/>服务发现 + 配置中心]
        D[(MySQL<br/>任务定义 & 执行记录)]
    end

    subgraph &#34;执行层&#34;
        E1[订单服务<br/>order-service]
        E2[用户服务<br/>user-service]
        E3[支付服务<br/>payment-service]
    end

    S --> N
    S --> D

    N --> E1
    N --> E2
    N --> E3

    S -.HTTP.-> E1
    S -.HTTP.-> E2
    S -.HTTP.-> E3

架构很简单，就三层：

调度层：JobFlow Scheduler，一个普通的 Spring Boot 微服务
基础设施：Nacos（服务发现和配置）、MySQL（任务定义和执行记录）
执行层：各个业务微服务，它们既是任务的执行者，也是普通的 Nacos 服务

关键点是：调度器和执行器都是 Nacos 体系中的普通服务，没有特殊身份，共享同一套基础设施。

依赖最小化：只需要 Nacos 和 MySQL，不依赖 Redis、ZooKeeper 等额外组件，降低运维复杂度。

核心设计：真正的无锁调度

传统方案的问题

先说说传统任务调度的一个常见做法：基于数据库乐观锁的调度。

假设你部署了 3 个调度器实例（为了高可用），每个实例都在跑定时任务。时间一到，3 个实例同时触发，都想调度同一个任务，怎么办？

常见的做法是用数据库乐观锁：3 个实例同时去 UPDATE 同一条记录，谁先更新成功谁就去执行，其他的发现更新失败就不做了。

这个方案的问题：

1. 数据库压力大

假设有 50 个任务，每分钟都要执行，3 个调度器实例：

每分钟：50 个任务 × 3 个实例 = 150 次 UPDATE
但只有 50 次是有效的，另外 100 次白跑

数据库压力大，而且大部分都是浪费的。

2. 时间精度问题

比如每天凌晨 2 点跑订单对账任务。3 个实例的时钟可能有细微差异：

实例1：02:00:00.010 最先到达，抢到锁，开始执行
实例2：02:00:00.050 晚了 40 毫秒，发现已经被抢了
实例3：02:00:00.100 晚了 90 毫秒，也没抢到

如果实例1 在执行过程中崩溃了？
这次对账就丢了，要等明天凌晨 2 点才会重试

3. 锁竞争影响性能

高峰期，多个任务同时触发，多个实例同时去 UPDATE，会造成锁等待，影响整体调度性能。

JobFlow 的真无锁方案

我们的思路是：根本不需要抢锁，每个实例自己算出该不该执行，然后直接执行。

怎么做？用一致性哈希。

graph TB
    subgraph &#34;调度器实例&#34;
        S1[调度器-1<br/>ID: scheduler-inst-001]
        S2[调度器-2<br/>ID: scheduler-inst-002]
        S3[调度器-3<br/>ID: scheduler-inst-003]
    end

    subgraph &#34;任务列表&#34;
        J1[订单对账<br/>hash: 123]
        J2[用户清理<br/>hash: 456]
        J3[支付对账<br/>hash: 789]
        J4[报表生成<br/>hash: 234]
    end

    J1 -.分配给.-> S1
    J2 -.分配给.-> S3
    J3 -.分配给.-> S2
    J4 -.分配给.-> S1

核心逻辑很简单：

// 判断这个任务是否由我负责
boolean isMyResponsibility(String jobName) {
    // 1. 从 Nacos 获取所有调度器实例，按 ID 排序
    List<String> instances = nacosDiscovery.getSchedulerInstances();
    instances.sort();

    // 2. 用任务名计算哈希，看看该由谁负责
    int hash = jobName.hashCode();
    int index = Math.abs(hash) % instances.size();

    // 3. 是我就返回 true
    return instances.get(index).equals(myInstanceId);
}

// 定时扫描
@Scheduled(fixedRate = 60000)
void scan() {
    for (JobDefinition job : getAllEnabledJobs()) {
        if (isMyResponsibility(job.getName())) {
            triggerJob(job);  // 直接执行，不需要抢锁
        }
    }
}

举个例子：

有 3 个调度器实例：scheduler-001, scheduler-002, scheduler-003
有 4 个任务：订单对账、用户清理、支付对账、报表生成

"订单对账" 的 hash % 3 = 0 → 分配给 scheduler-001
"用户清理" 的 hash % 3 = 2 → 分配给 scheduler-003
"支付对账" 的 hash % 3 = 1 → 分配给 scheduler-002
"报表生成" 的 hash % 3 = 0 → 分配给 scheduler-001

每个实例只负责自己该负责的任务，不会冲突

好处：

零争抢：每个实例自己算，不用去数据库抢锁
自动平衡：任务均匀分配到各个实例
故障转移：一个实例挂了，Nacos 会摘除它，剩下的实例重新计算，自动接管任务

监听调度器实例变化

这里有个关键点：实例列表变化时，要立即重新计算任务分配。

我们用 Nacos 的服务监听机制：

@Component
public class SchedulerInstanceWatcher {

    @PostConstruct
    public void init() {
        // 监听调度器服务的实例变化
        nacosNamingService.subscribe("jobflow-scheduler", event -> {
            log.info("调度器实例发生变化，重新计算任务分配");

            // 更新本地缓存的实例列表
            refreshInstanceList();

            // 触发一次立即扫描，让变化快速生效
            jobScanner.scanNow();
        });
    }
}

这样一来：

初始状态：3 个实例
- scheduler-001 负责：订单对账、报表生成
- scheduler-002 负责：支付对账
- scheduler-003 负责：用户清理

scheduler-002 挂了：
→ Nacos 检测到心跳丢失，摘除实例
→ 触发监听事件
→ 剩余 2 个实例重新计算
→ scheduler-001 负责：订单对账、支付对账
→ scheduler-003 负责：用户清理、报表生成

通常在 10 秒内完成切换

补偿任务：由最小节点负责

虽然有了一致性哈希，但还需要一个补偿机制，处理那些卡住的任务。

比如：调度器触发了订单对账任务，但执行器服务器突然断电了，数据库里的状态一直是 RUNNING，怎么办？

补偿任务就是定期扫描这些异常状态，重新触发或标记为失败。

关键问题：补偿任务本身也是个任务，多个调度器实例都在跑，谁来执行？

答案：只让实例 ID 最小的节点执行。

@Scheduled(fixedDelay = 60000)  // 每分钟执行一次
void compensate() {
    // 1. 从 Nacos 获取所有调度器实例
    List<String> instances = nacosDiscovery.getSchedulerInstances();
    instances.sort();

    // 2. 判断我是不是最小的节点
    if (!instances.get(0).equals(myInstanceId)) {
        return;  // 不是我，直接返回
    }

    // 3. 我是最小节点，执行补偿
    log.info("我是最小节点，执行补偿任务");

    // 查找卡住的任务（状态是 RUNNING，但超过 10 分钟没更新）
    List<JobExecution> stuck = findStuckExecutions();

    for (JobExecution exec : stuck) {
        // 根据 traceId 去日志系统查询真实状态
        // 如果确实失败了，标记为 FAILED 并重试
        // 如果日志里也没有，标记为 TIMEOUT
        compensateExecution(exec);
    }
}

为什么选最小节点？

简单可靠：所有实例对实例列表的排序结果一致，最小节点是确定的
无需选举：不需要复杂的 Leader 选举算法
自动切换：最小节点挂了，Nacos 摘除它，下一个节点自动变成最小

举个例子：

初始：scheduler-001, scheduler-002, scheduler-003
→ scheduler-001 是最小节点，它负责补偿任务

scheduler-001 挂了：
→ Nacos 摘除它
→ 剩下：scheduler-002, scheduler-003
→ scheduler-002 变成最小节点，接管补偿任务

通常在几秒内完成切换

这样就保证了补偿任务有且只有一个节点在执行，避免重复补偿。

分片设计：固定片数 + 灵活分配

为什么要固定片数

很多任务调度系统的分片是"按实例数分"：有 5 个执行器实例，就分 5 片。这看起来合理，但有个问题：实例数变了，分片就乱了。

举个例子：

初始：3 个实例处理订单同步任务
- 实例1 处理 订单ID % 3 == 0 的订单
- 实例2 处理 订单ID % 3 == 1 的订单
- 实例3 处理 订单ID % 3 == 2 的订单

订单 ID=100，100 % 3 = 1，由实例2 处理

业务高峰期扩容到 5 个实例：
- 实例1 处理 订单ID % 5 == 0 的订单
- 实例2 处理 订单ID % 5 == 1 的订单
- ...

订单 ID=100，100 % 5 = 0，变成实例1 处理了

如果任务还没执行完，就会出现重复处理或遗漏

JobFlow 的固定片数方案

我们的思路是：分片数固定，但分配灵活。

创建任务时，你指定分片数，比如 100。这个数字一旦确定，就不会变。

订单同步任务配置：
- 分片数：100
- 分片策略：MOD_HASH

订单 ID=100，100 % 100 = 0，归属分片 0
订单 ID=255，255 % 100 = 55，归属分片 55

无论有多少个执行器实例，数据归属的分片不会变

然后根据当前的执行器实例数，灵活分配这 100 个分片：

3 个实例：
- 实例1：分片 0-33   （34个分片）
- 实例2：分片 34-66  （33个分片）
- 实例3：分片 67-99  （33个分片）

扩容到 5 个实例：
- 实例1：分片 0-19   （20个分片）
- 实例2：分片 20-39  （20个分片）
- 实例3：分片 40-59  （20个分片）
- 实例4：分片 60-79  （20个分片）
- 实例5：分片 80-99  （20个分片）

订单 ID=100 归属分片 0，一直由实例1 处理，不会变
订单 ID=255 归属分片 55，从实例2 变成实例3，但不会重复处理

关键好处：扩容或缩容时，大部分分片的归属不变，只有少量分片需要调整，减少了数据重复处理的风险。

三种分片策略

1. MOD_HASH（取模哈希）

适合订单、用户等有唯一 ID 的数据。

订单同步任务：
- 100 个分片
- 执行器收到分片 20-39
- 查询：订单ID % 100 在 [20, 39] 之间的订单
- 处理数据

2. RANGE（范围分片）

适合数据 ID 连续的场景。

用户清理任务：
- 100 个分片
- 用户 ID 范围：1 到 10000000
- 每个分片大小：100000
- 执行器收到分片 20-39，处理用户 ID 在 2000000-3999999 之间的用户

3. CUSTOM（自定义）

业务自己决定怎么分片。

地区报表生成任务：
- 100 个分片
- 业务定义：每个地区对应若干分片
- 执行器收到分片 20-39，处理对应的几个地区

分片执行时的保护机制

虽然调度器层面用一致性哈希做到了无锁，但在分片执行层面，我们还是加了一层保护。

为什么？因为有极端情况：

场景1：网络分区

Nacos 多数据中心部署时，可能出现短暂的数据不一致，两个调度器看到的实例列表不同，都认为自己该调度某个分片。

场景2：Nacos 数据延迟

实例刚上线或下线，Nacos 的服务列表可能有几秒的延迟，不同调度器拉取到的列表不一样。

虽然这些情况很少见，但一旦发生，就会导致重复执行。所以我们在分片执行时加了数据库唯一索引保护：

// 调度器在调用执行器前，先记录一下
String executionId = String.format("%s:%s:%d-%d",
    job.getName(),
    getCurrentMinute(),  // 精确到分钟，比如 "202412171030"
    shardStart,
    shardEnd
);

// 插入数据库，executionId 有唯一索引
try {
    jobExecutionDao.insert(execution.setExecutionId(executionId));
    // 成功，继续调用执行器
    callExecutor(instance, job, request);
} catch (DuplicateKeyException e) {
    // 唯一索引冲突，说明别人已经在执行了
    log.info("分片 {}-{} 已被其他调度器执行，跳过", shardStart, shardEnd);
}

数据库表：

CREATE TABLE job_execution (
    id BIGINT PRIMARY KEY AUTO_INCREMENT,
    execution_id VARCHAR(200) NOT NULL,  -- 任务名:时间:分片范围
    job_name VARCHAR(100) NOT NULL,
    -- ... 其他字段

    UNIQUE KEY uk_execution_id (execution_id)  -- 唯一索引
);

这样一来：

调度器1 插入 订单对账:202412171030:0-33，成功
调度器2 也想插入 订单对账:202412171030:0-33，唯一索引冲突，跳过

好处：

绝大多数情况不冲突：一致性哈希已经算好了，冲突概率极低
即使冲突，也能正确处理：数据库唯一索引是最终防线
性能好：不需要每次都 UPDATE 抢锁，只是 INSERT 记录
逻辑清晰：执行记录本来就要有，这个约束是顺便加的

为什么不用 Redis 锁？

减少依赖：Redis 挂了不应该影响任务调度
避免锁超时问题：任务执行时间不可控，锁续约很复杂
一举两得：执行记录本来就要写数据库，用唯一索引做约束更简单

调度流程

完整的调度流程是这样的：

sequenceDiagram
    participant S as Scheduler
    participant N as Nacos
    participant D as MySQL
    participant E as 执行器

    Note over S: 定时扫描触发

    S->>S: 1. 判断任务是否由我负责<br/>(一致性哈希)

    alt 不是我负责
        S->>S: 跳过
    else 是我负责
        S->>D: 2. 查询任务定义
        D-->>S: 返回任务配置

        S->>N: 3. 查询执行器实例列表
        N-->>S: 返回实例列表

        S->>S: 4. 计算分片分配

        loop 每个分片组
            S->>D: 5. 记录执行信息<br/>INSERT execution_id

            alt 插入成功
                S->>S: 6. 生成 traceId
                S->>E: 7. HTTP 调用执行器<br/>带上 traceId 和分片参数
                E->>E: 8. 执行任务
                E-->>S: 9. 返回结果
                S->>D: 10. 更新执行状态
            else 唯一索引冲突
                S->>S: 其他调度器已在执行，跳过
            end
        end
    end

关键步骤解释：

步骤 1：每个调度器实例先判断这个任务是否该由自己负责，避免重复调度。绝大多数情况下，到这一步就已经确定了唯一的负责人。

步骤 3-4：从 Nacos 获取执行器实例，计算分片分配。即使实例数变了，分片的数据范围也不会变。

步骤 5：在数据库记录执行信息。用 execution_id（任务名+时间+分片范围）作为唯一索引，防止极端情况下的重复执行。这是最后的防线，通常不会冲突。

步骤 6：生成全局唯一的 traceId，贯穿整个调用链。

步骤 7：通过 HTTP 调用执行器，请求头带上 traceId 和分片参数。

可观测性

全链路追踪

从调度器到执行器，traceId 一路透传：

调度器生成 traceId → HTTP 请求头传递 → 执行器写入日志上下文 → 所有日志自动带 traceId

示例：

// 调度器端：生成 traceId 并传递
String traceId = UUID.randomUUID().toString();
HttpHeaders headers = new HttpHeaders();
headers.set("X-Trace-Id", traceId);
headers.set("X-Shard-Start", "0");
headers.set("X-Shard-End", "33");

restTemplate.exchange(url, HttpMethod.POST, new HttpEntity<>(request, headers), ...);

// 执行器端：接收 traceId 并写入 MDC
@PostMapping("/internal/job/{handler}")
public JobResult execute(@RequestHeader("X-Trace-Id") String traceId, ...) {
    MDC.put("traceId", traceId);
    try {
        log.info("开始执行任务");  // 日志自动带 traceId
        // 业务处理...
        return JobResult.success();
    } finally {
        MDC.clear();
    }
}

这样在 ELK 或 Loki 中搜索 traceId=abc-123，就能看到完整的执行过程：

2024-12-17 10:00:00.123 [traceId=abc-123] 调度器触发任务：订单对账
2024-12-17 10:00:00.456 [traceId=abc-123] 查询订单数据，分片 0-33
2024-12-17 10:00:05.789 [traceId=abc-123] 处理了 1000 条订单
2024-12-17 10:00:10.234 [traceId=abc-123] 任务执行完成

Prometheus 指标

调度器作为普通微服务，自动暴露 Actuator 端点，天然支持 Prometheus：

// 简单的指标记录
meterRegistry.counter("job.execution.total", "job", jobName).increment();
meterRegistry.timer("job.execution.duration", "job", jobName).record(duration, TimeUnit.MILLISECONDS);
if (failed) {
    meterRegistry.counter("job.execution.failures", "job", jobName).increment();
}

Grafana 面板可以直接看到：

- 每分钟执行次数
- 平均执行耗时
- 失败率
- 按任务名统计

无需单独配置，复用已有的监控体系。

可靠性保证

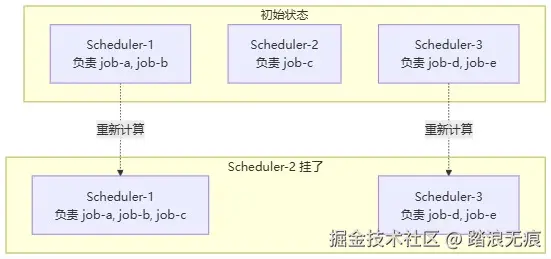

故障转移

调度器实例挂了怎么办？

因为我们用的是一致性哈希 + Nacos 服务发现 + 监听机制，故障转移是自动的：

调度器-2 挂了
Nacos 检测到心跳失败，摘除这个实例
触发监听事件，其他调度器收到通知
重新计算一致性哈希，支付对账任务自动分配给调度器-3
通常在 10 秒内完成转移

数据模型

任务定义表

CREATE TABLE job_definition (
    id BIGINT PRIMARY KEY AUTO_INCREMENT,
    name VARCHAR(100) NOT NULL UNIQUE COMMENT '任务名称',
    service_name VARCHAR(100) NOT NULL COMMENT '执行器服务名',
    handler VARCHAR(100) NOT NULL COMMENT '处理器名称',
    cron VARCHAR(100) NOT NULL COMMENT 'Cron 表达式',
    enabled BOOLEAN NOT NULL DEFAULT TRUE COMMENT '是否启用',

    -- 分片配置
    shard_count INT NOT NULL DEFAULT 1 COMMENT '分片数',
    shard_strategy VARCHAR(20) NOT NULL DEFAULT 'MOD_HASH' COMMENT '分片策略',

    -- 超时和重试
    timeout_seconds INT NOT NULL DEFAULT 300 COMMENT '超时时间（秒）',
    max_retry INT NOT NULL DEFAULT 3 COMMENT '最大重试次数',

    -- 审计字段
    created_at TIMESTAMP NOT NULL DEFAULT CURRENT_TIMESTAMP,
    updated_at TIMESTAMP NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,
    created_by VARCHAR(50),
    updated_by VARCHAR(50),

    INDEX idx_service (service_name),
    INDEX idx_enabled (enabled)
) COMMENT '任务定义表';

执行记录表

CREATE TABLE job_execution (
    id BIGINT PRIMARY KEY AUTO_INCREMENT,
    job_name VARCHAR(100) NOT NULL COMMENT '任务名称',
    trace_id VARCHAR(64) NOT NULL UNIQUE COMMENT '追踪ID',

    -- 调度信息
    scheduler_instance VARCHAR(100) COMMENT '调度器实例ID',
    executor_instance VARCHAR(100) COMMENT '执行器实例',
    shard_start INT COMMENT '分片起始',
    shard_end INT COMMENT '分片结束',

    -- 时间
    trigger_time TIMESTAMP NOT NULL COMMENT '触发时间',
    start_time TIMESTAMP COMMENT '开始执行时间',
    finish_time TIMESTAMP COMMENT '结束时间',
    duration_ms BIGINT COMMENT '执行耗时（毫秒）',

    -- 状态
    status VARCHAR(20) NOT NULL COMMENT '状态: PENDING/RUNNING/SUCCESS/FAILED/TIMEOUT',
    retry_count INT NOT NULL DEFAULT 0 COMMENT '重试次数',
    result_message TEXT COMMENT '执行结果消息',
    error_message TEXT COMMENT '错误消息',

    INDEX idx_job_time (job_name, trigger_time),
    INDEX idx_trace (trace_id),
    INDEX idx_status (status, trigger_time)
) COMMENT '任务执行记录表';

RESTful API

提供一组 RESTful API，方便运维和集成：

@RestController
@RequestMapping("/api/v1/jobs")
public class JobController {

    // 创建任务
    @PostMapping
    public JobDefinition create(@RequestBody JobDefinitionRequest request);

    // 更新任务
    @PutMapping("/{name}")
    public JobDefinition update(@PathVariable String name, @RequestBody JobDefinitionRequest request);

    // 启用/禁用任务
    @PatchMapping("/{name}/enabled")
    public void setEnabled(@PathVariable String name, @RequestParam boolean enabled);

    // 手动触发任务
    @PostMapping("/{name}/trigger")
    public JobExecution trigger(@PathVariable String name);

    // 查询任务执行历史
    @GetMapping("/{name}/executions")
    public Page<JobExecution> listExecutions(@PathVariable String name, ...);

    // 根据 traceId 查询执行详情
    @GetMapping("/executions/{traceId}")
    public JobExecution getExecution(@PathVariable String traceId);

    // 重试失败的任务
    @PostMapping("/executions/{traceId}/retry")
    public JobExecution retry(@PathVariable String traceId);
}

配合 Swagger UI，就有了基本的管理界面。

写在最后

JobFlow 的核心理念是：中间件即业务。

调度器不再是一个独立的平台，而是融入微服务体系的一个普通服务。这样做的好处是架构更简单、运维成本更低、可观测性更强。

我们计划用一个月左右的时间完成第一个版本，用代码验证这些想法的可行性。如果你对这个方向感兴趣，欢迎关注项目进展，一起探索云原生时代任务调度的新思路。
