OkHttp深度解析(三) : 拦截器？连接复用&合并？Http2?

这是 OkHttp 深度解析系列文章

OkHttp深度解析(一) : 从一次完整请求看 OkHttp整体架构

OkHttp深度解析(二) : OkHttpClient 你没见过的那些属性

OkHttp深度解析(三) : 拦截器？连接复用&合并？Http2?

OkHttp 网络请求全过程深度解构

okhttp拦截器运行原理

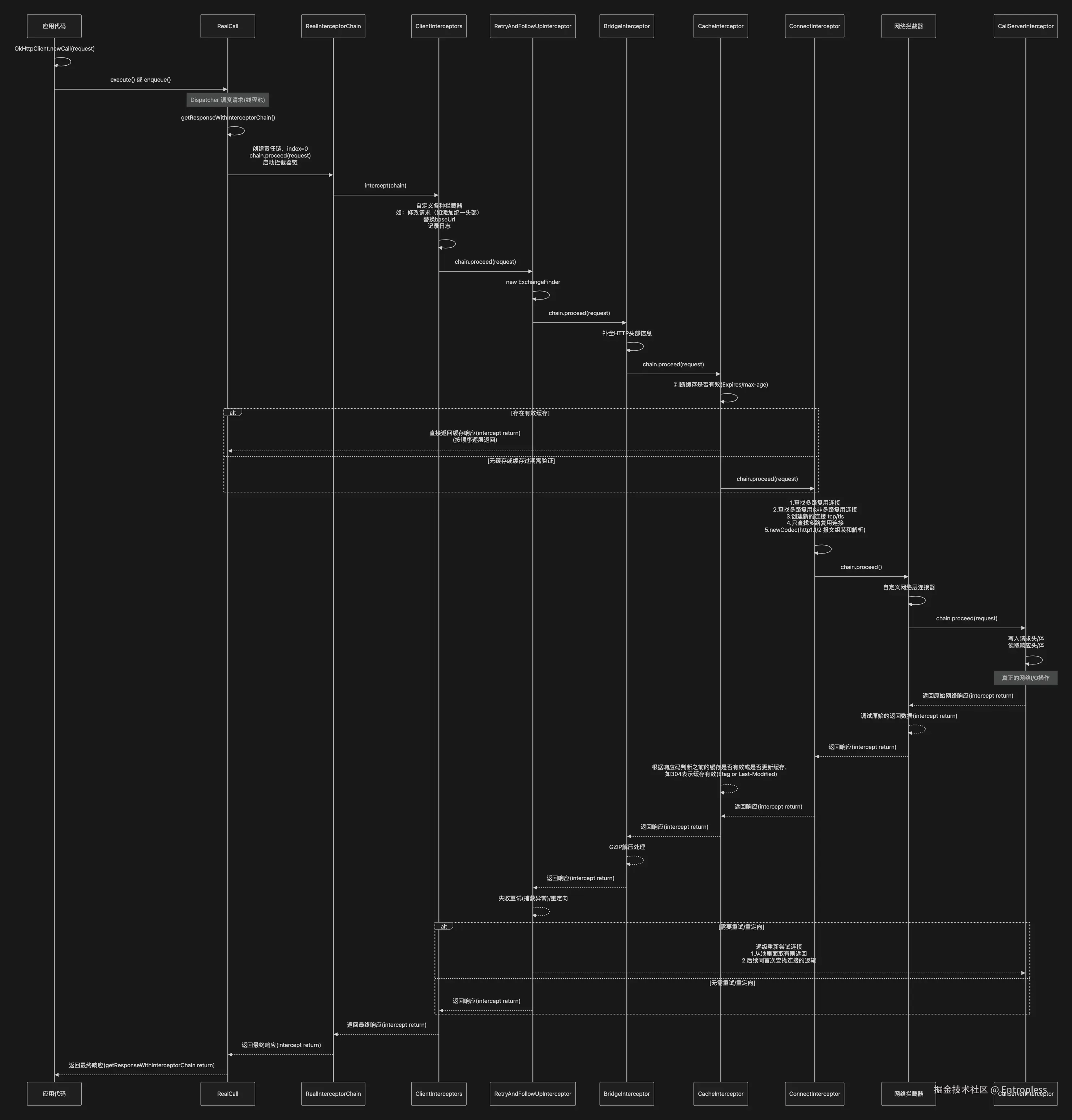

以下是一个请求过程中拦截器的运行机制，用时序图的方式解释拦截器原理，一目了然，过目不忘！

图片较大，网页上可能看不清，建议下载后放大查看

拦截器运行原理详解

• RealInterceptorChain

  它是管理所有拦截器的的类，链式调用就是由它实现的，getResponseWithInterceptorChain 是拦截器运行的核心方法，内部将所有的拦截器都放在了一个 list 中，然后初始化了RealInterceptorChain的一个实例，并将拦截器列表添加进去，最后通过 chain.proceed(originalRequest) 方法传入原始请求，启动这个链条，然后经过拦截器对这个 originalRequest的层层处理，最终得到一个发往服务器的targetRequest

  @Throws(IOException::class)
  internal fun getResponseWithInterceptorChain(): Response {
    // 构建完整的拦截器堆栈
    val interceptors = mutableListOf<Interceptor>()
    interceptors += client.interceptors
    interceptors += RetryAndFollowUpInterceptor(client)
    interceptors += BridgeInterceptor(client.cookieJar)
    interceptors += CacheInterceptor(client.cache)
    interceptors += ConnectInterceptor
    if (!forWebSocket) {
      interceptors += client.networkInterceptors
    }
    interceptors += CallServerInterceptor(forWebSocket)

    val chain = RealInterceptorChain(
        call = this,
        interceptors = interceptors,//将拦截器列表添加到拦截器链
        index = 0,
        exchange = null,
        request = originalRequest,
        connectTimeoutMillis = client.connectTimeoutMillis,
        readTimeoutMillis = client.readTimeoutMillis,
        writeTimeoutMillis = client.writeTimeoutMillis
    )

    var calledNoMoreExchanges = false
    try {
  	  //启动拦截器链
      val response = chain.proceed(originalRequest)
      if (isCanceled()) {
        response.closeQuietly()
        throw IOException("Canceled")
      }
      return response
    } catch (e: IOException) {
      calledNoMoreExchanges = true
      throw noMoreExchanges(e) as Throwable
    } finally {
      if (!calledNoMoreExchanges) {
        noMoreExchanges(null)
      }
    }
  }


  首次执行proceed 方法时，从传入的 interceptors 中拿到 index = 0的 Interceptor，然后调用它的 intercept方法执行第一个拦截器，同时将index + 1 ，copy 出一个新的 RealInterceptorChain，传入 intercept 方法中，以此类推，推动整个链条连续执行。

  @Throws(IOException::class)
    override fun proceed(request: Request): Response {
      check(index < interceptors.size)

      calls++

      if (exchange != null) {
        check(exchange.finder.sameHostAndPort(request.url)) {
          "network interceptor ${interceptors[index - 1]} must retain the same host and port"
        }
        check(calls == 1) {
          "network interceptor ${interceptors[index - 1]} must call proceed() exactly once"
        }
      }

      //将 index+1 并拷贝一个新的 RealInterceptorChain 对象
      val next = copy(index = index + 1, request = request)
      //找到当前需要执行的拦截器对象
      val interceptor = interceptors[index]

      @Suppress("USELESS_ELVIS")
      val response = interceptor.intercept(next) ?: throw NullPointerException(
          "interceptor $interceptor returned null")

      if (exchange != null) {
        check(index + 1 >= interceptors.size || next.calls == 1) {
          "network interceptor $interceptor must call proceed() exactly once"
        }
      }

      check(response.body != null) { "interceptor $interceptor returned a response with no body" }

      return response
    }


• 拦截器实例：每个拦截器实例可以分为三部分工作

  • Before Proceed：这是拦截器对请求进行处理的阶段。每个拦截器在调用 chain.proceed(request)方法将请求传递给下一个拦截器之前，会执行自己专属的任务。这通常包括对请求的修改或增强
  • Call Proceed：这是责任链的推动环节。通过调用 chain.proceed(request)，当前拦截器将请求控制权交给下一个拦截器，并等待其返回响应。这个调用是拦截器链执行的枢纽 。
  • After Proceed：当下一个拦截器返回响应后，当前拦截器对响应进行处理的阶段。拦截器可以检查、修改甚至完全替换返回的响应数据，然后再将其返回给上一个拦截器。

拦截器拆解分析

• RetryAndFollowupInterceptor

  顾名思义，这是一个用来重试和重定向的拦截器，前置工作主要是初始化一个 ExchangeFinder 实例，用于后续查找可用的 TCP 连接，后置工作是判断是否有错误或者是否需要重定向

• BridgeInterceptor

  很简单，Bridge 是桥，表示这是原始请求与实际请求桥接的拦截器，前置工作是用于补全各种请求头，其中会默认添加要求服务器对 返回内容进行 gzip 压缩的请求头；后置工作是对响应头做处理，包括解压缩响应内容

• CacheInterceptor

  前置工作：首先查看有没有本地缓存，有则查看是否过期(根据 Expires/max-age) , 如果没有过期并且可用，则直接返回不再执行后续的拦截器，如果没有或者过期就执行下一个拦截器。 后置工作：如果服务端返回的是304(服务器根据 Etag 或者 Last-Modified) 表示之前缓存的本地请求依然有效可以使用，或者判断是否需要缓存新的请求信息

• ConnectInterceptor

  这是实际查找和建立 TCP 连接的拦截器 前置工作就是使用之前创建的ExchangeFinder 来查找连接池中是否有可用连接(没有后置工作)：

  • 对于全新请求(未重定向或重试)：

  1. 由于每个 Call 都关联了一个连接对象，所以先尝试重用这个连接，由于是全新请求，因此肯定是 null

  2. 然后以最快的速度在连接池中查找下有没有可用连接(不使用 Route)，不使用 Route 表示只需要连接没有超过负载，并且Address 中的所有配置一致（包括Host、port、proxy、protocol、证书等等）就可重用，requireMultiplexed=false 表示http1.1和 Http2都包括

  3. 如果找不到，那就通过 Route 来深度查找，OkHttp通过解析 DNS 来获取到 IP 地址列表(List)，这次查找的目的是找到可以支持coalescing(连接合并) 的连接，这次requireMultiplexed 依然是 false

  4. 如果还是找不到，那就只能新建一个 TCP 连接

  5. 在一些特殊情况下，可能有多个请求在极短时间内同时发起，并且同时创建了新的连接，这种情况下如果都是 Http2的请求，那这两个请求可以合并放在同一个 TCP 连接中执行，这样就可以省去一个连接，因此，需要再次查找一遍，这次要求requireMultiplexed=true ,也就是只查找Http2 的连接

  • 对于重定向或者重试的连接

    由于 Call 中可能已经有了一个连接，因此先检查下是否可以重用，后续步骤与👆一致

  以下是findConnection 函数的代码（仅展示核心代码）：

  private fun findConnection(...): RealConnection {
      // ... 参数和初始检查已省略 ...

      // 1. 尝试复用当前请求中已有的连接(如果是重试或者重定向的请求)
      val callConnection = call.connection
      if (callConnection != null && /* ... 复用条件检查 ... */) {
          return callConnection // 复用成功
      }

      // 2. 尝试从连接池中获取一个可用连接（Http1.1 或者 Http2的连接但不会拿到**coalescing** 的连接）
      if (connectionPool.callAcquirePooledConnection(address, call, null, false)) {
          return call.connection!!
      }

      // 3. 进行路由选择
      // ... 路由选择逻辑（可能阻塞）...
      val route = // ... 确定最终要尝试的路线 (Route) ...

      // 4. 前两种方式都失败，就创建新的 TCP 连接
      val newConnection = RealConnection(connectionPool, route)
      newConnection.connect(...) // 关键的连接建立过程

      // 5. 连接建立后，针对特殊竞争状态，再次尝试查询一次连接池（连接合并）
      if (!connectionPool.callAcquirePooledConnection(address, call, null, false)) {
          connectionPool.put(newConnection) // 将新连接放入池中
          call.acquireConnectionNoEvents(newConnection)
      }

      return call.connection ?: newConnection
  }


  以上是 OKHttp 的连接池核心机制的介绍，它确保了连接复用效率的最大化！

  其中从连接池获取连接的核心方法是 connectionPool.callAcquirePooledConnection

  fun callAcquirePooledConnection(
    address: Address,
    call: RealCall,
    routes: List<Route>?,
    requireMultiplexed: Boolean
  ): Boolean {
    for (connection in connections) {
      synchronized(connection) {
  	    //希望查找多路复用连接但这个连接不支持多路复用，就放弃掉
        if (requireMultiplexed && !connection.isMultiplexed) return@synchronized
        //这个连接是可用的
        if (!connection.isEligible(address, routes)) return@synchronized
        //获得这个符合要求的连接
        call.acquireConnectionNoEvents(connection)
        return true
      }
    }
    return false
  }


  其中的 isEligible 方法是根据传入的 address 以及 route 来判断是否符合要求

  internal fun isEligible(address: Address, routes: List<Route>?): Boolean {

      // If this connection is not accepting new exchanges, we're done.
      if (calls.size >= allocationLimit || noNewExchanges) return false

      // If the non-host fields of the address don't overlap, we're done.
      if (!this.route.address.equalsNonHost(address)) return false

      // If the host exactly matches, we're done: this connection can carry the address.
      if (address.url.host == this.route().address.url.host) {
        return true // This connection is a perfect match.
      }

      // At this point we don't have a hostname match. But we still be able to carry the request if
      // our connection coalescing requirements are met. See also:
      // https://hpbn.co/optimizing-application-delivery/#eliminate-domain-sharding
      // https://daniel.haxx.se/blog/2016/08/18/http2-connection-coalescing/

      // 1. This connection must be HTTP/2.
      if (http2Connection == null) return false

      // 2. The routes must share an IP address.
      if (routes == null || !routeMatchesAny(routes)) return false

      // 3. This connection's server certificate's must cover the new host.
      if (address.hostnameVerifier !== OkHostnameVerifier) return false
      if (!supportsUrl(address.url)) return false

      // 4. Certificate pinning must match the host.
      try {
        address.certificatePinner!!.check(address.url.host, handshake()!!.peerCertificates)
      } catch (_: SSLPeerUnverifiedException) {
        return false
      }

      return true // The caller's address can be carried by this connection.
    }

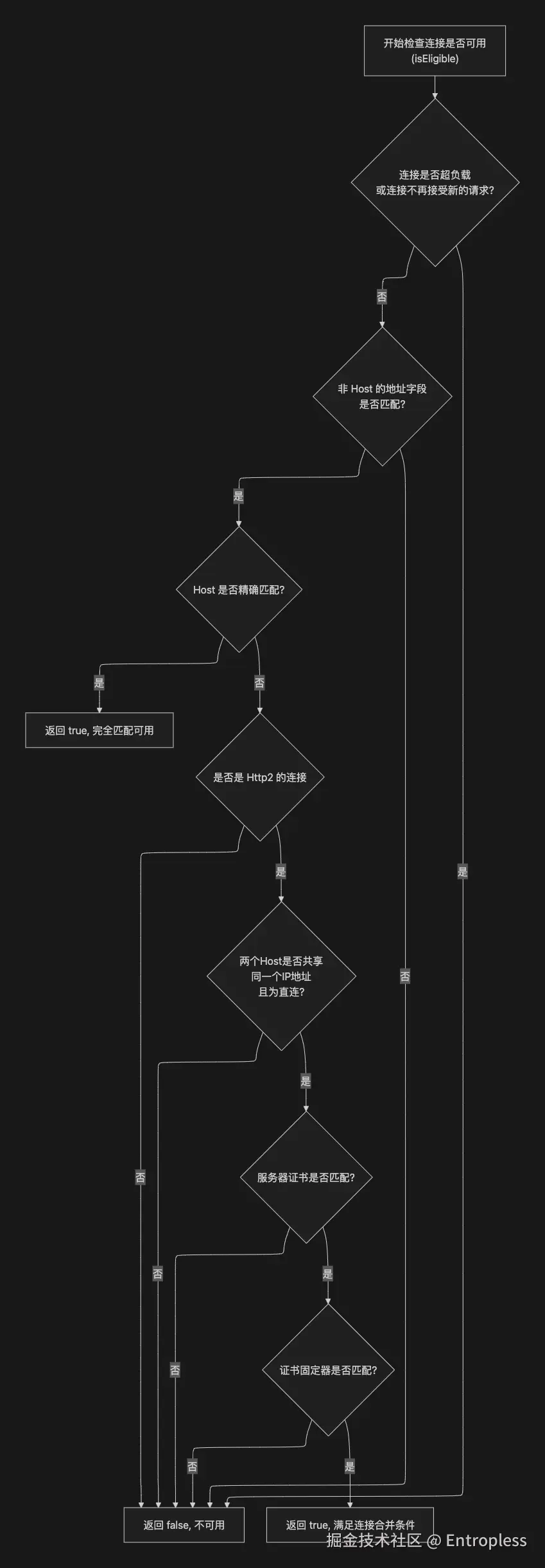

  我用一张图来解释这个方法的判断逻辑：



  PS：关于 coalescing

  它表示连接合并，也就是允许不同主机名的请求合并到同一个 TCP 连接中，这是针对「虚拟主机」的一项优化策略，所谓虚拟主机就是在一台物理主机上有多个虚拟的服务,它们 IP 地址相同，但域名不同，因此在 isEligible 方法中会判断当主机名不一致时，仍然尝试去查找合适的连接，这样可以最大限度的复用 TCP 连接。

  可能有人会产生疑问：Http1.1也支持虚拟主机，为什么 OkHttp 中要求只有 Http2 的连接才可以尝试 coalescing， 这是因为 Http1.1 中同一个 TCP 连接不支持跨主机名的连接合并，因为这会产生很多问题(具体原因较多)，因此虽然 Http1.1的协议中并未明确禁止连接合并，但在实际应用中所有的客户端的实现中都会禁用 Http1.1 的连接合并策略。

• CallServerInterceptor

  这是整个拦截器链的最后一环，因此它是实际负责执行网络 I/O 的，写入请求头/体，读取响应头/体，它没有中置和后置工作。
