一、为什么需要“用户视角”的卡顿监控？
在直播业务中，卡顿一直是用户体验的核心问题。
从最早的“性能优化专项”到后续的 APM 接入，我们做了很多努力，但总有几个疑问悬而未决：
-
为什么 UI 卡顿时，视频仍然正常播放？
-
为什么视频黑屏时，系统帧率依然很高？
-
用户反馈的“卡”，是否真的发生了渲染阻塞？
-
我们能否用技术指标还原用户真实的观看体验？
这些问题的本质在于：
传统卡顿监控（UI 层）无法感知流媒体渲染链路的真实表现。
因此，我们需要构建一个能反映用户感知层体验的监控体系，让“卡顿”可量化、可追踪、可优化。
二、UI 渲染 vs 流媒体渲染：差异决定监控难点
Android 的渲染体系可以简化为以下两个关键通道：
| 渲染类型 | 渲染线程 | 渲染对象 | 是否依赖主线程 | 特点 |
|---|---|---|---|---|
| UI 渲染 | 主线程 | 普通 View | 是 | 由 Choreographer 控制，受 VSYNC 信号触发 |
| 流媒体渲染 | 独立线程 | SurfaceView / TextureView | 否 | 由底层 OpenGL 渲染，独立于 UI 绘制 |
这意味着：
-
UI 卡顿 ≠ 视频卡顿，主线程阻塞不一定影响视频播放；
-
视频黑屏 ≠ UI 卡顿，SurfaceView 创建与系统缓冲机制有关；
-
仅监控 UI 层 FPS / Choreographer.doFrame() 无法判断用户是否“真卡”。
因此，真正的监控体系必须覆盖全链路，包括：
- 主线程（UI、消息分发）
- 渲染线程（OpenGL、解码）
- 网络层（流接收、缓冲）
- 硬件层（VSYNC、帧交换）
三、体系设计：从 UI 到流媒体的双层卡顿监控架构
我们最终构建了一套完整的“直播间卡顿监控体系”，核心设计如下：
1️⃣ UI 层监控
-
基于 Choreographer#doFrame 统计每帧耗时；
-
结合 MessageQueue 监控事件循环，判断消息阻塞；
-
对应指标：
-
Jank Count（卡顿帧数）
-
FPS（UI 实际帧率）
-
Frame Cost（单帧耗时）
-
2️⃣ 流媒体层监控
-
核心思想：以 eglSwapBuffers() 为帧级监控边界点；
-
每一帧从组帧 → 解码 → 渲染 → eglSwapBuffers 返回；
-
对每帧计算：
- 渲染耗时（Frame Render Time）
- 帧间隔（Frame Gap）
- 丢帧率（Frame Drop Rate）
-
并结合业务场景（如上课、切课、弱网）分维度聚合。

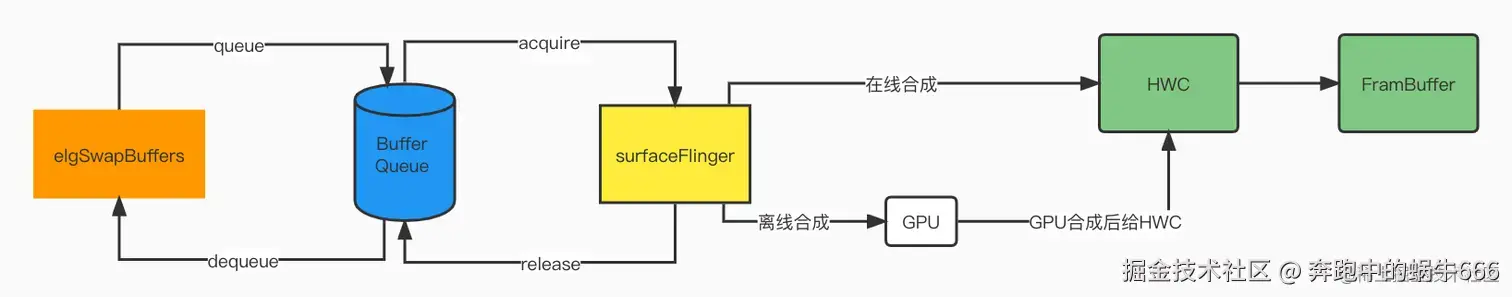

🔁 整体链路示意
这样，我们首次在客户端实现了直播流“帧级”卡顿监控能力。
四、核心指标体系设计
| 指标 | 含义 | 计算方式 | 用户感知解释 |
|---|---|---|---|
| FPS | 实际渲染帧率 | 渲染成功帧数 / 时间段 | 帧率下降 → 流畅度下降 |
| Stutter | 卡顿率 | 卡顿帧时长 / 时间段 | 画面顿挫感 |
| Big Jank | 严重卡顿次数 | 单帧耗时 > 理论帧时 *3 | 明显停顿 |
| Latent Jank | 潜在卡顿 | 单帧耗时 > 前三帧平均耗时 *2 | 微卡顿，用户轻度可感 |
| Render Delay | 渲染延时 | 帧渲染完成到显示的间隔 | 同步延时、音画不同步根因 |
这些指标配合后端 APM 汇总分析，可以快速定位问题阶段：
是 CPU 负载过高？解码阻塞？还是 OpenGL 绘制不及时？
五、落地成果：从“可监控”到“可优化”
在系统接入后，我们通过半年多的监控与优化，实现了显著成果：
| 阶段 | 优化内容 | 效果 |
|---|---|---|
| 阶段1 | GPU 渲染线程绑定大核 | 丢帧率下降约 15% |
| 阶段2 | 弱网状态下流控制优化 | 用户感知卡顿率下降 20%+ |
| 阶段3 | eglSwapBuffers 超时检测 | 黑屏问题定位效率提升 60% |
| 阶段4 | UI + 流媒体双维度监控融合 | 真卡顿误判率下降 30% |
最终，这套体系沉淀为内部技术专利：《基于帧级渲染的直播卡顿监控方法》，并在核心业务（直播课堂）全量上线。
六、架构延展与未来方向
这套方案的设计思想不仅限于直播业务，还可扩展至：
-
点播视频场景（ExoPlayer / ijk）
-
实时互动场景（RTC / WebRTC）
-
数字人教学场景（AI 渲染流）
未来我们也在探索：
- AI 卡顿预测模型（基于端上 MNN）
- 智能归因（自动识别卡顿根因：网络 / 解码 / 渲染）
- 跨平台方案（KMP + Flutter + 鸿蒙 端的统一卡顿标准）
七、总结
直播卡顿监控的难点不在于“拿到帧率”，而在于“理解帧率背后的用户体验”。
我们通过深入系统渲染机制，从 UI 到流媒体全链路监控，实现了：
-
从现象监控 → 问题归因 → 自动优化的闭环；
-
从系统指标 → 用户体验指标的转变。
这套体系帮助我们真正回答了那个最初的问题：
“用户看到的卡顿，我们真的能量化了吗？”
现在可以自信地说：可以。
